Курс обучения для сотрудников операторов „Водоканала” Республики Молдова Часть 10: Роль операторов-поставщиков услуг водоснабжения и канализации в процессе привлечения инвестиций, проектирования, строительства и сдаче в эксплуата цию объектов водоснабжения и канализации Сессия 3 Роль операторов-поставщиков услуг водоснабжения и канализации в процессе строительства объектов водоснабжения и канализации Эксперт правовой /институциональный, Mихаил Мазурян 14 -15 -16 ноября 2017, Кишинев 17/03/2018 Mihail Mazurean Page 1

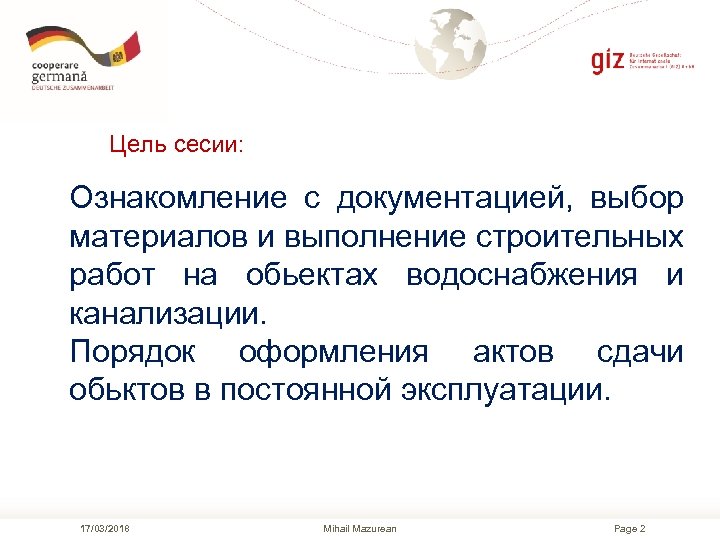

Цель сесии: Ознакомление с документацией, выбор материалов и выполнение строительных работ на обьектах водоснабжения и канализации. Порядок оформления актов сдачи обьктов в постоянной эксплуатации. 17/03/2018 Mihail Mazurean Page 2

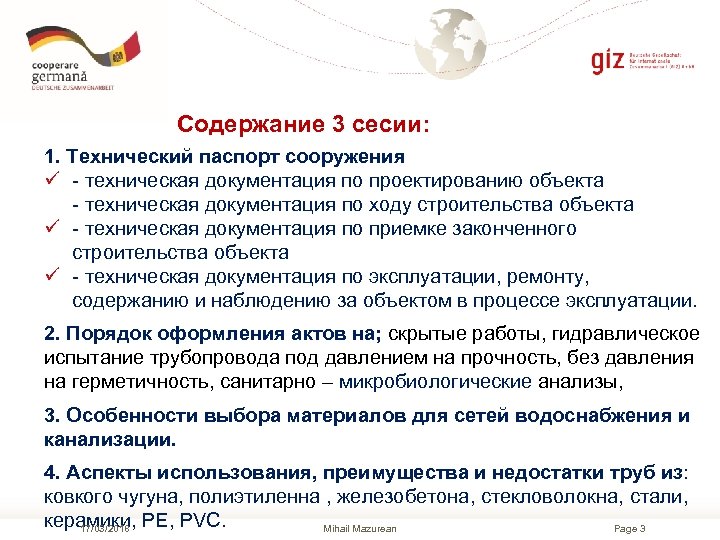

Cодержание 3 сесии: 1. Технический паспорт сооружения ü - техническая документация по проектированию объекта - техническая документация по ходу строительства объекта ü - техническая документация по приемке законченного строительства объекта ü - техническая документация по эксплуатации, ремонту, содержанию и наблюдению за объектом в процессе эксплуатации. 2. Порядок оформления актов на; скрытые работы, гидравлическое испытание трубопровода под давлением на прочность, без давления на герметичность, санитарно – микробиологические анализы, 3. Особенности выбора материалов для сетей водоснабжения и канализации. 4. Aспекты использования, преимущества и недостатки труб из: ковкого чугуна, полиэтиленна , железобетона, стекловолокна, стали, керамики, PE, PVC. 17/03/2018 Mihail Mazurean Page 3
1. Технический паспорт сооружения, техническая документация по проектированию объекта 17/03/2018 Mihail Mazurean Page 4

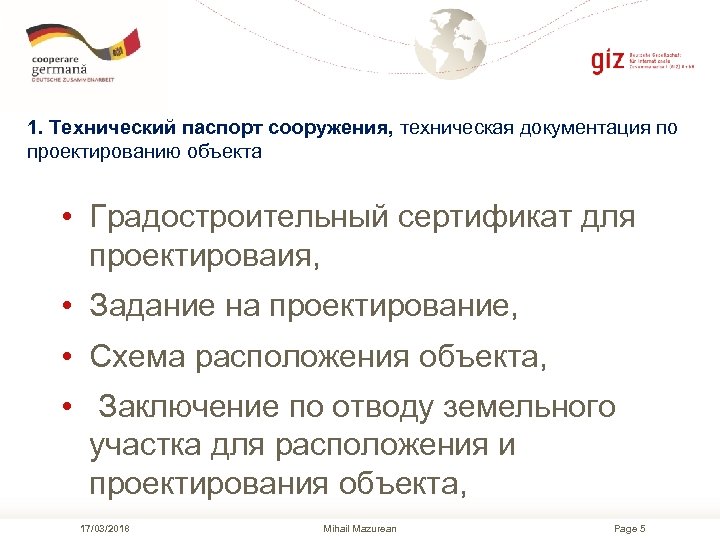

1. Технический паспорт сооружения, техническая документация по проектированию объекта • Градостроительный сертификат для проектироваия, • Задание на проектирование, • Схема расположения объекта, • Заключение по отводу земельного участка для расположения и проектирования объекта, 17/03/2018 Mihail Mazurean Page 5

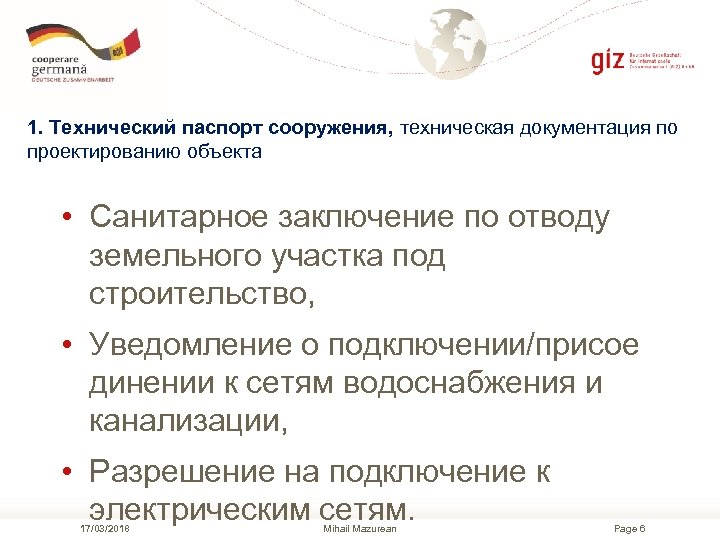

1. Технический паспорт сооружения, техническая документация по проектированию объекта • Санитарное заключение по отводу земельного участка под строительство, • Уведомление о подключении/присое динении к сетям водоснабжения и канализации, • Разрешение на подключение к электрическим сетям. 17/03/2018 Mihail Mazurean Page 6
1. Технический паспорт сооружения, техническая документация по ходу строительства объекта 17/03/2018 Mihail Mazurean Page 7

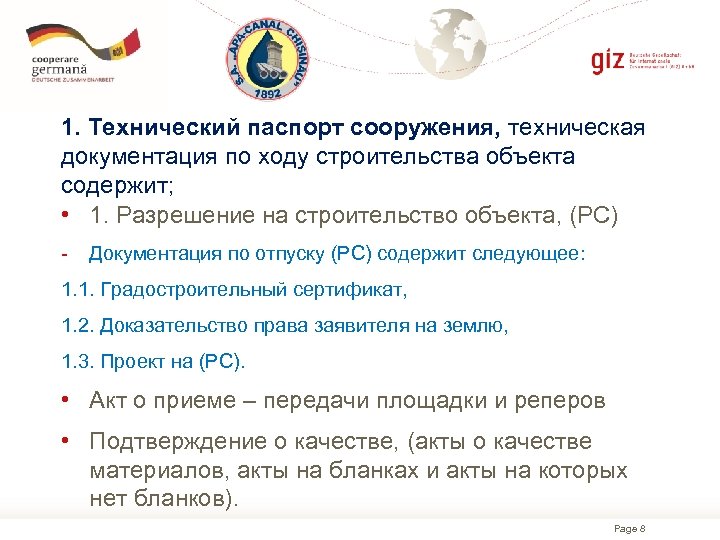

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта содержит; 1. Разрешение на строительство объекта, (РС) • - Документация по отпуску (РС) содержит следующее: 1. 1. Градостроительный сертификат, 1. 2. Доказательство права заявителя на землю, 1. 3. Проект на (РС). • Акт о приеме – передачи площадки и реперов • Подтверждение о качестве, (акты о качестве материалов, акты на бланках и акты на которых нет бланков). Page 8

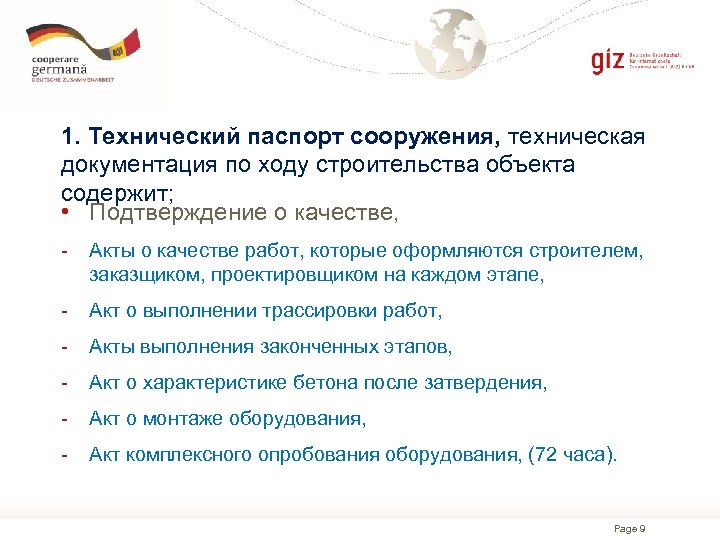

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта содержит; • Подтверждение о качестве, - Акты о качестве работ, которые оформляются строителем, заказщиком, проектировщиком на каждом этапе, - Акт о выполнении трассировки работ, - Акты выполнения законченных этапов, - Акт о характеристике бетона после затвердения, - Акт о монтаже оборудования, - Акт комплексного опробования оборудования, (72 часа). Page 9

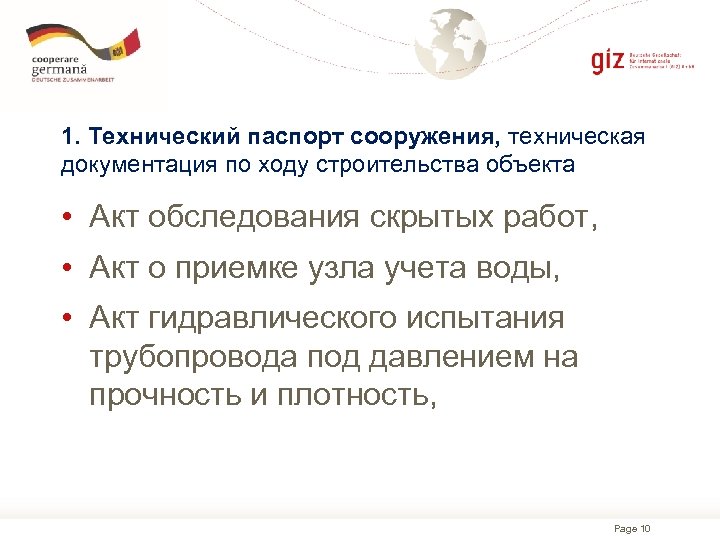

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта • Акт обследования скрытых работ, • Акт о приемке узла учета воды, • Акт гидравлического испытания трубопровода под давлением на прочность и плотность, Page 10

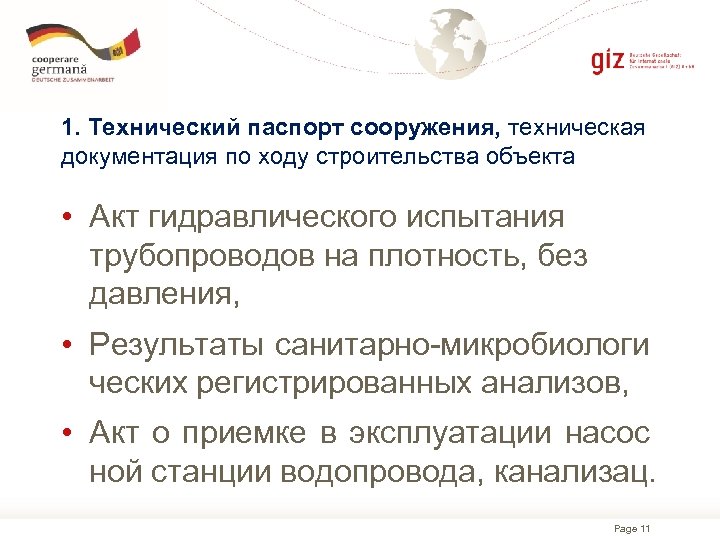

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта • Акт гидравлического испытания трубопроводов на плотность, без давления, • Результаты санитарно-микробиологи ческих регистрированных анализов, • Акт о приемке в эксплуатации насос ной станции водопровода, канализац. Page 11

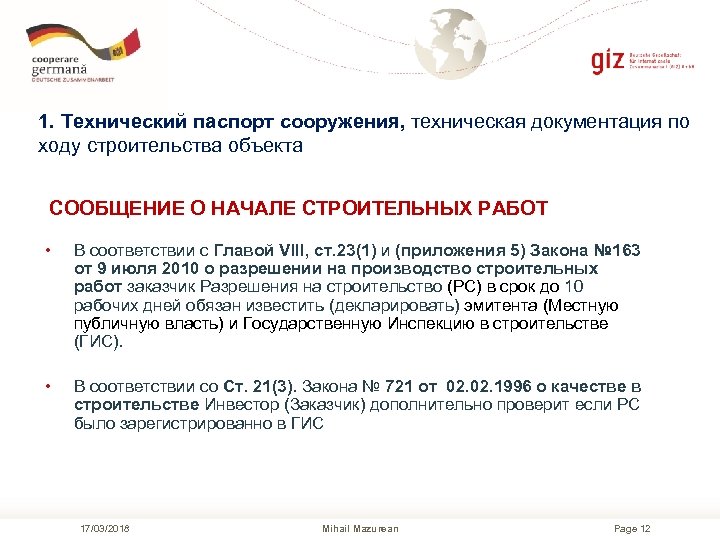

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта СООБЩЕНИЕ О НАЧАЛЕ СТРОИТЕЛЬНЫХ РАБОТ • В соответствии с Главой VIII, ст. 23(1) и (приложения 5) Закона № 163 от 9 июля 2010 о разрешении на производство строительных работ заказчик Разрешения на строительство (РС) в срок до 10 рабочих дней обязан известить (декларировать) эмитента (Местную публичную власть) и Государственную Инспекцию в строительстве (ГИС). • В соответствии со Ст. 21(3). Закона № 721 от 02. 1996 о качестве в строительстве Инвестор (Заказчик) дополнительно проверит если РС было зарегистрированно в ГИС 17/03/2018 Mihail Mazurean Page 12

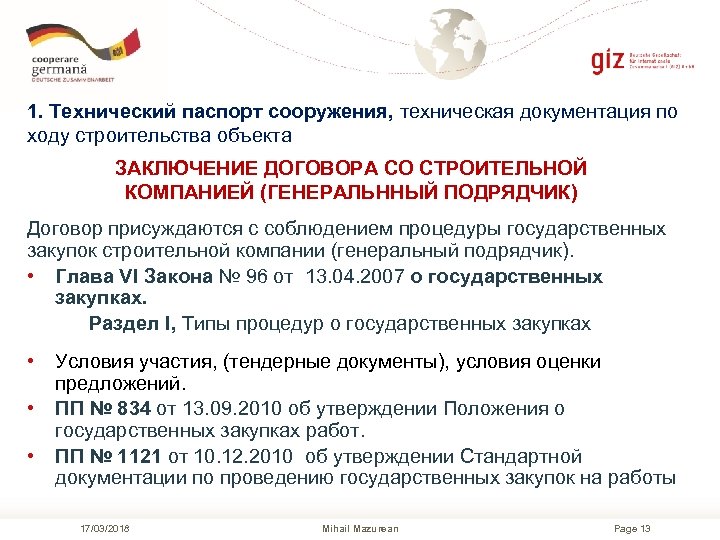

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта ЗАКЛЮЧЕНИЕ ДОГОВОРА СО СТРОИТЕЛЬНОЙ КОМПАНИЕЙ (ГЕНЕРАЛЬННЫЙ ПОДРЯДЧИК) Договор присуждаются с соблюдением процедуры государственных закупок строительной компании (генеральный подрядчик). • Глава VI Закона № 96 от 13. 04. 2007 о государственных закупках. Раздел I, Типы процедур о государственных закупках • • • Условия участия, (тендерные документы), условия оценки предложений. ПП № 834 от 13. 09. 2010 об утверждении Положения о государственных закупках работ. ПП № 1121 от 10. 12. 2010 об утверждении Стандартной документации по проведению государственных закупок на работы 17/03/2018 Mihail Mazurean Page 13

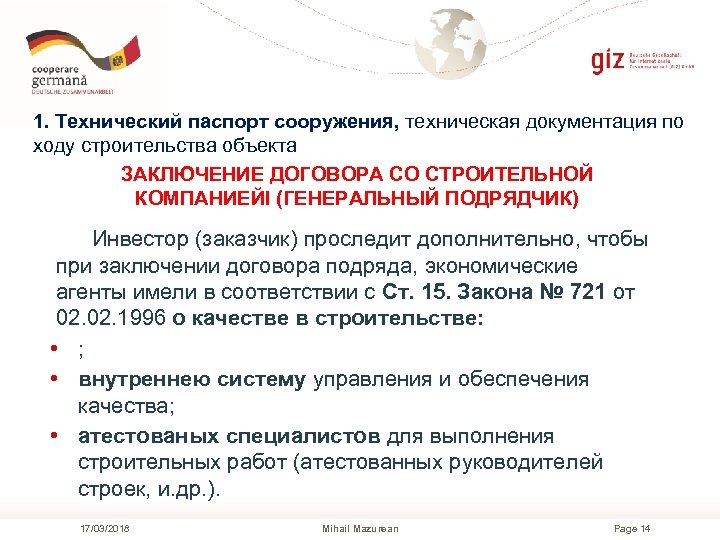

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта ЗАКЛЮЧЕНИЕ ДОГОВОРА СО СТРОИТЕЛЬНОЙ КОМПАНИЕЙI (ГЕНЕРАЛЬНЫЙ ПОДРЯДЧИК) Инвестор (заказчик) проследит дополнительно, чтобы при заключении договора подряда, экономические агенты имели в соответствии с Ст. 15. Закона № 721 от 02. 1996 о качестве в строительстве: • ; • внутреннею систему управления и обеспечения качества; • атестованых специалистов для выполнения строительных работ (атестованных руководителей строек, и. др. ). 17/03/2018 Mihail Mazurean Page 14

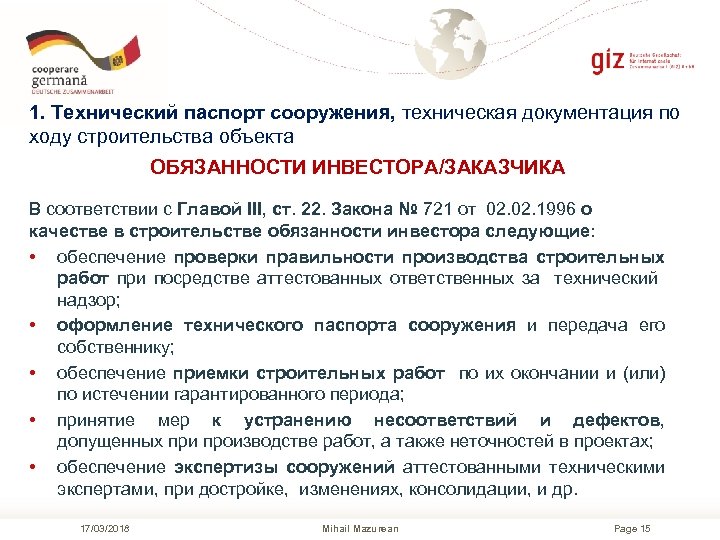

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта OБЯЗАННОСТИ ИНВЕСТОРА/ЗАКАЗЧИКА В соответствии с Главой III, ст. 22. Закона № 721 от 02. 1996 о качестве в строительстве обязанности инвестора следующие: • обеспечение проверки правильности производства строительных работ при посредстве аттестованных ответственных за технический надзор; • оформление технического паспорта сооружения и передача его собственнику; • обеспечение приемки строительных работ по их окончании и (или) по истечении гарантированного периода; • принятие мер к устранению несоответствий и дефектов, допущенных при производстве работ, а также неточностей в проектах; • обеспечение экспертизы сооружений аттестованными техническими экспертами, при достройке, изменениях, консолидации, и др. 17/03/2018 Mihail Mazurean Page 15

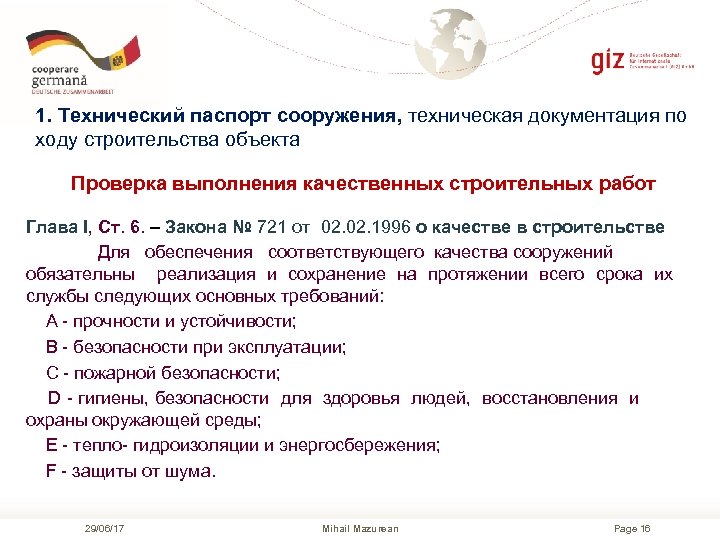

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта Проверка выполнения качественных строительных работ Глава I, Ст. 6. – Закона № 721 от 02. 1996 о качестве в строительстве Для обеспечения соответствующего качества сооружений обязательны реализация и сохранение на протяжении всего срока их службы следующих основных требований: А - прочности и устойчивости; В - безопасности при эксплуатации; С - пожарной безопасности; D - гигиены, безопасности для здоровья людей, восстановления и охраны окружающей среды; Е - тепло- гидроизоляции и энергосбережения; F - защиты от шума. 29/06/17 Mihail Mazurean Page 16

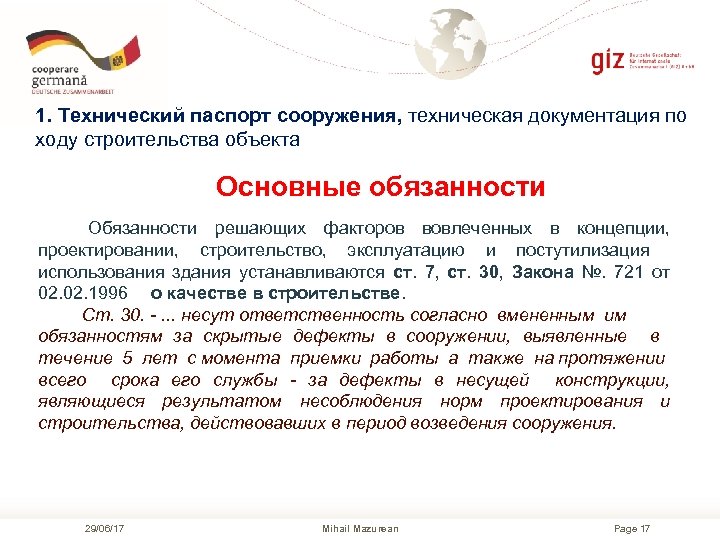

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта Основные обязанности Oбязанности решающих факторов вовлеченных в концепции, проектировании, строительство, эксплуатацию и постутилизация использования здания устанавливаются ст. 7, ст. 30, Закона №. 721 от 02. 1996 о качестве в строительстве. Ст. 30. -. . . несут ответственность согласно вмененным им обязанностям за скрытые дефекты в сооружении, выявленные в течение 5 лет с момента приемки работы а также на протяжении всего срока его службы - за дефекты в несущей конструкции, являющиеся результатом несоблюдения норм проектирования и строительства, действовавших в период возведения сооружения. 29/06/17 Mihail Mazurean Page 17
1. Технический паспорт сооружения, техническая документация по ходу строительства объекта Действующие факторы - Инвестор / Заказчик - Проектировщики, проверяющие проектов, технические эксперты - Производители и поставщики материалов для строительства - Технический надзор и руководитель стройки - Исполнители, Строительная компания - Специалисты испытательной лаборатории в строительстве - Ассоциация профильных специалистов - Владельцы и пользователи - Государственная инспекция в строительстве 29/06/17 Mihail Mazurean Page 18

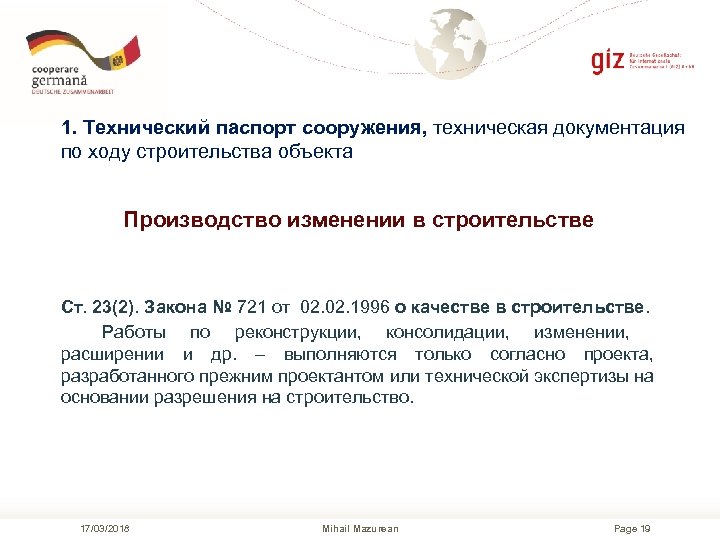

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта Производство изменении в строительстве Ст. 23(2). Закона № 721 от 02. 1996 о качестве в строительстве. Работы по реконструкции, консолидации, изменении, расширении и др. – выполняются только согласно проекта, разработанного прежним проектантом или технической экспертизы на основании разрешения на строительство. 17/03/2018 Mihail Mazurean Page 19

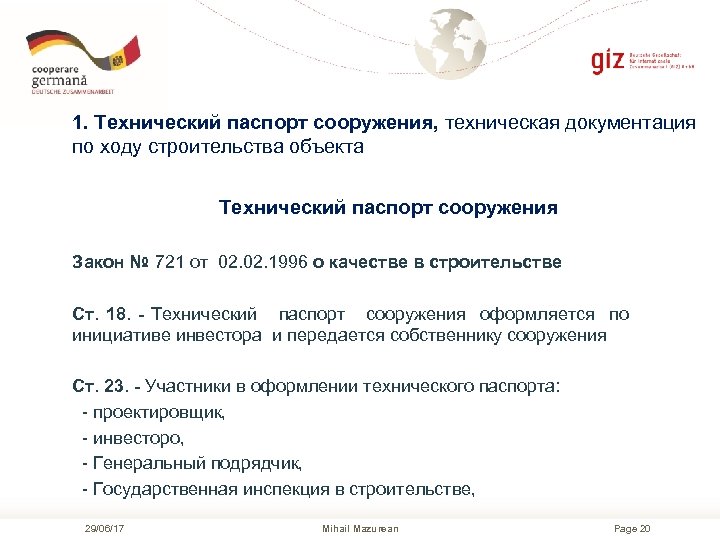

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта Технический паспорт сооружения Закон № 721 от 02. 1996 о качестве в строительстве Ст. 18. - Технический паспорт сооружения оформляется по инициативе инвестора и передается собственнику сооружения Ст. 23. - Участники в оформлении технического паспорта: - проектировщик, - инвесторо, - Генеральный подрядчик, - Государственная инспекция в строительстве, 29/06/17 Mihail Mazurean Page 20

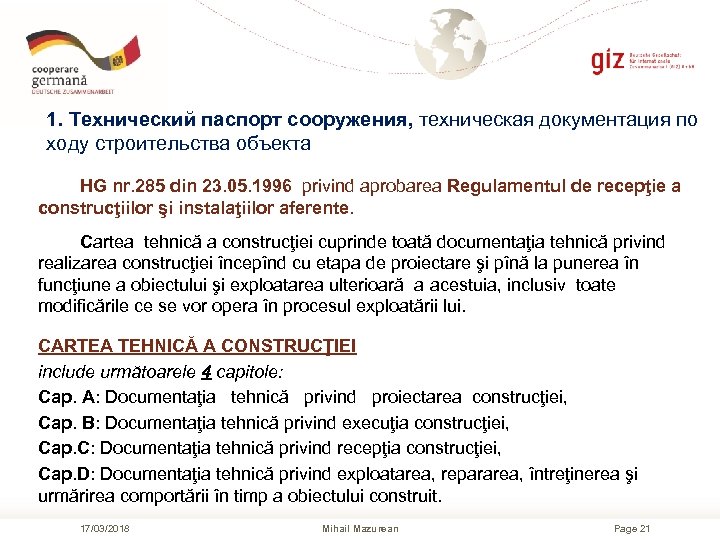

1. Технический паспорт сооружения, техническая документация по ходу строительства объекта HG nr. 285 din 23. 05. 1996 privind aprobarea Regulamentul de recepţie a construcţiilor şi instalaţiilor aferente. Cartea tehnică a construcţiei cuprinde toată documentaţia tehnică privind realizarea construcţiei începînd cu etapa de proiectare şi pînă la punerea în funcţiune a obiectului şi exploatarea ulterioară a acestuia, inclusiv toate modificările ce se vor opera în procesul exploatării lui. CARTEA TEHNICĂ A CONSTRUCŢIEI include următoarele 4 capitole: Cap. A: Documentaţia tehnică privind proiectarea construcţiei, Cap. B: Documentaţia tehnică privind execuţia construcţiei, Cap. C: Documentaţia tehnică privind recepţia construcţiei, Cap. D: Documentaţia tehnică privind exploatarea, repararea, întreţinerea şi urmărirea comportării în timp a obiectului construit. 17/03/2018 Mihail Mazurean Page 21
1. Техническая документация по приемке законченного строительства объекта ГОСУДАРСТВЕННЫЙ КОНТРОЛЬ КАЧЕСТВА В СТРОИТЕЛЬСТВЕ Ст. 21(2). Закона № 721 от 02. 1996 о качестве в строительстве: Государственный контроль качества в строительстве осуществляется Государственной инспекцией в строительстве. 17/03/2018 Mihail Mazurean Page 22
1. Техническая документация по приемке законченного строительства объекта SANCŢIUNI Административная ответственность Кодекс о правонарушениях nr. 218 -XVI от 24. 10. 2008 • ст. 177, Нарушение законодательства и нормативных документов о строительству. • ст. 179, несанкционированное строительство и вмешательство в существующие сооружения Уголовная ответственность Уголовный кодекс № 985 от 18. 04. 2002 • art. 257. Недоброкачественное строительство 17/03/2018 Mihail Mazurean Page 23

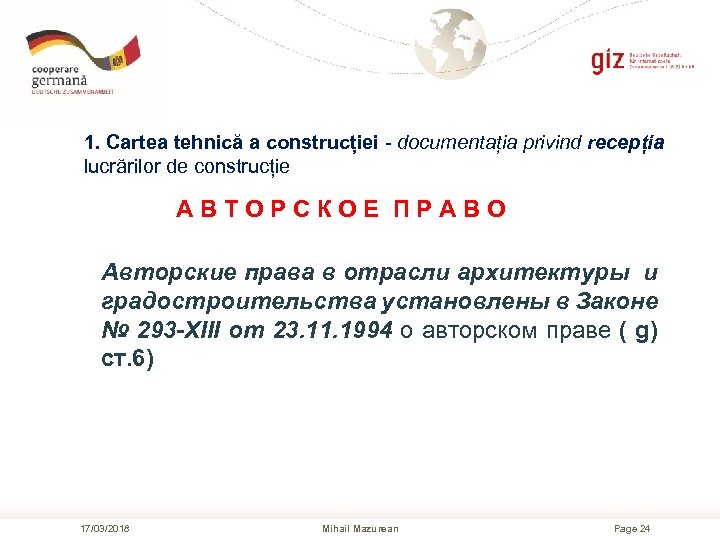

1. Cartea tehnică a construcției - documentația privind recepția lucrărilor de construcție А В Т О Р С К О Е П Р А В О Авторские права в отрасли архитектуры и градостроительства установлены в Законе № 293 -XIII от 23. 11. 1994 о авторском праве ( g) ст. 6) 17/03/2018 Mihail Mazurean Page 24
2. Порядок оформления актов; скрытые работы, гидравлическое испытание без давления, с давлением, анализы воды. • Акт обследования скрытых работ • Акт приема узла учета дебита воды Акт приемочного гидравлического испытания напорного трубопровода на прочность и герметичность Page 25

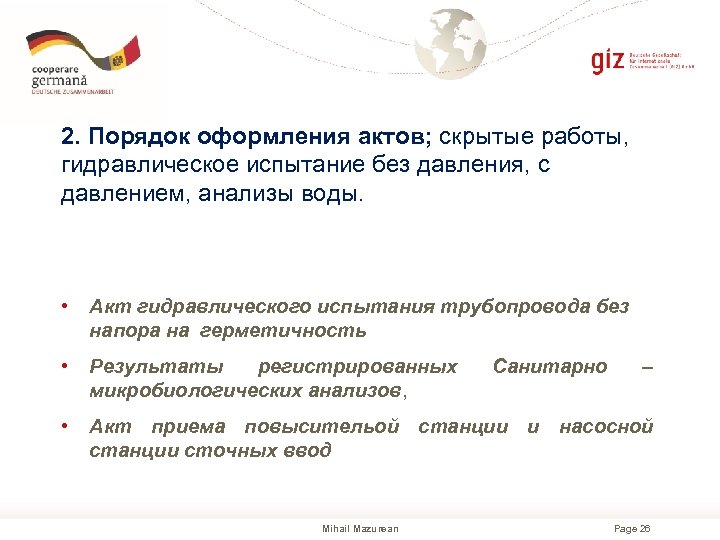

2. Порядок оформления актов; скрытые работы, гидравлическое испытание без давления, с давлением, анализы воды. • Акт гидравлического испытания трубопровода без напора на герметичность • Результаты регистрированных микробиологических анализов, • Акт приема повысительой станции и насосной станции сточных ввод Mihail Mazurean Санитарно – Page 26

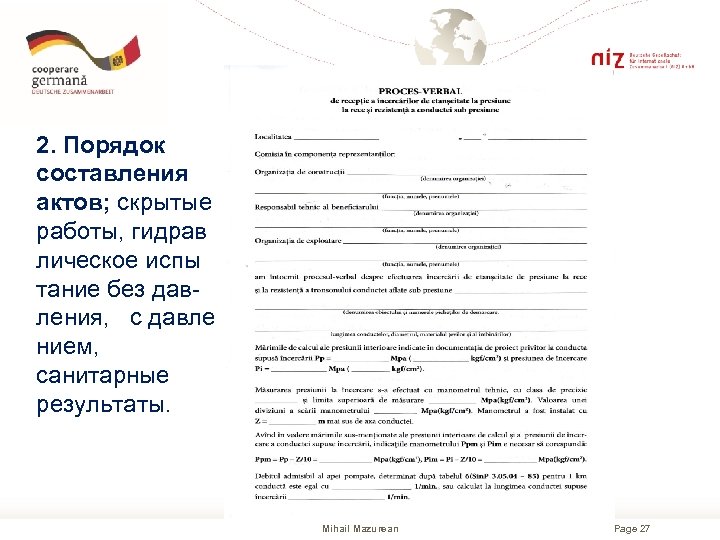

2. Порядок составления актов; скрытые работы, гидрав лическое испы тание без давления, с давле нием, санитарные результаты. Mihail Mazurean Page 27

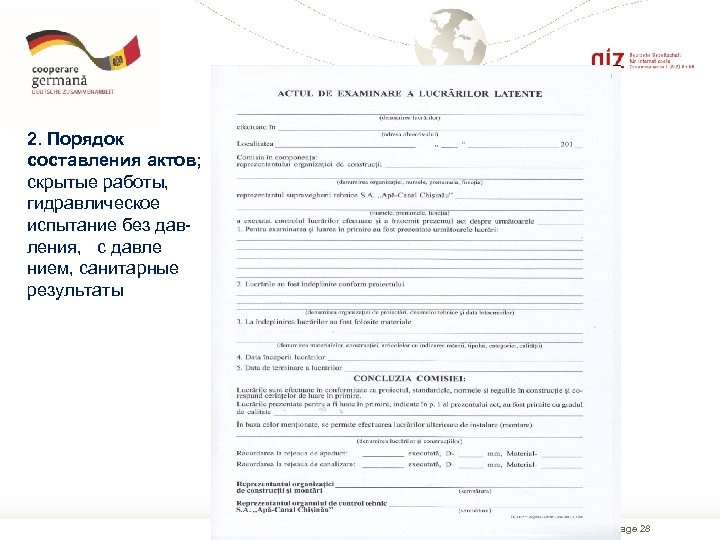

2. Порядок составления актов; скрытые работы, гидравлическое испытание без давления, с давле нием, санитарные результаты Page 28

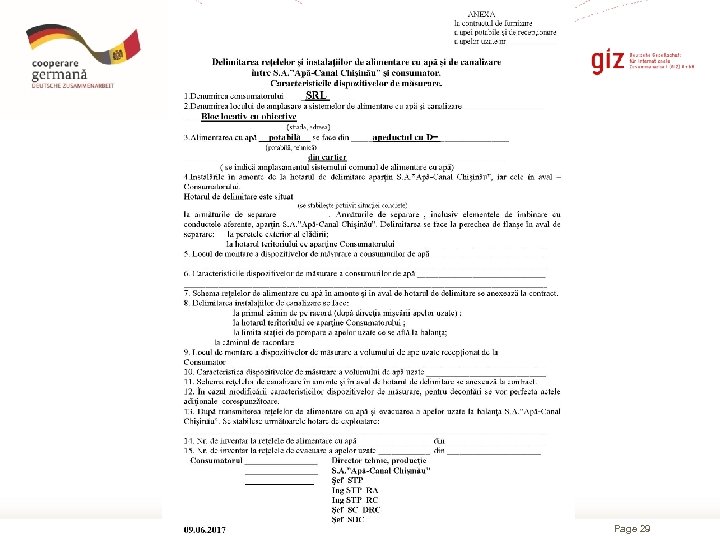

Page 29

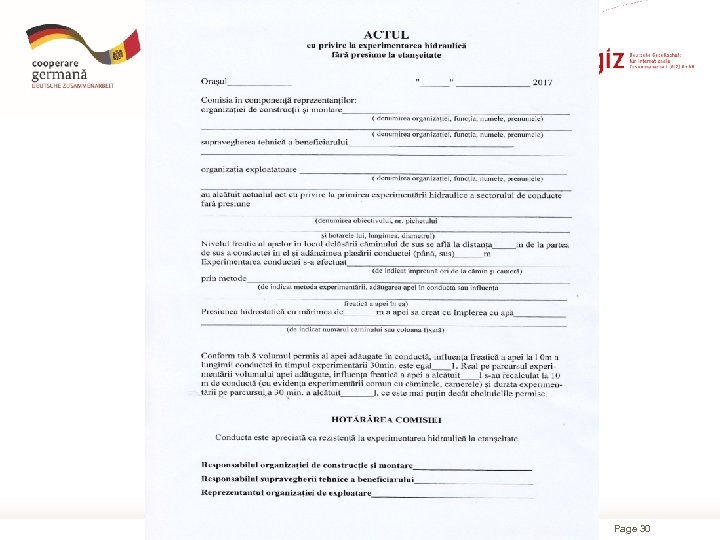

Page 30

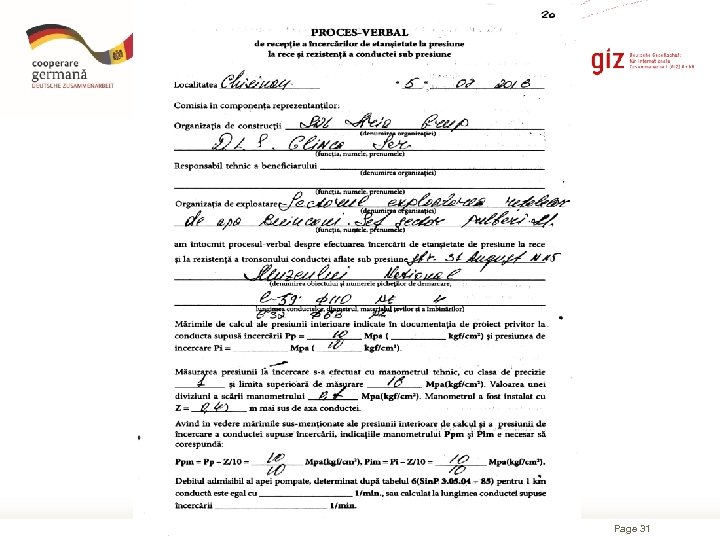

Page 31

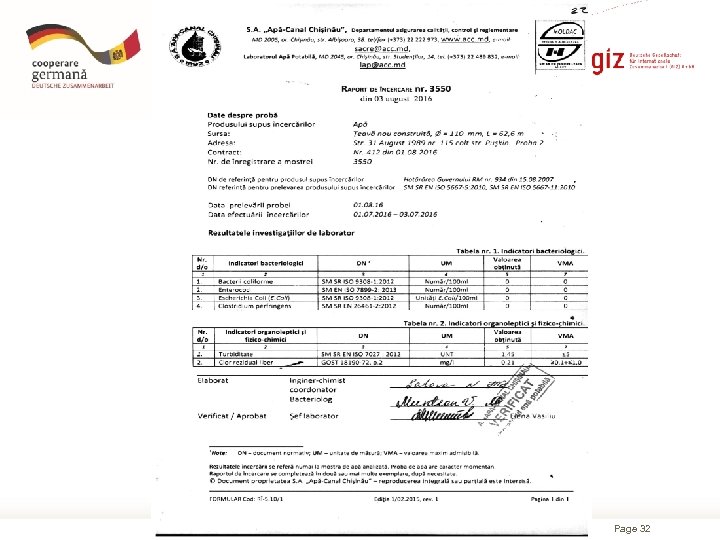

Page 32
33 Page 33

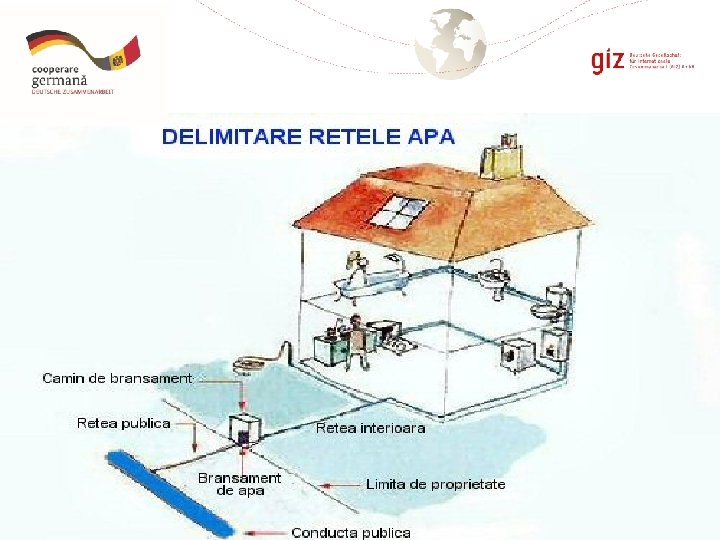

34 Page 34

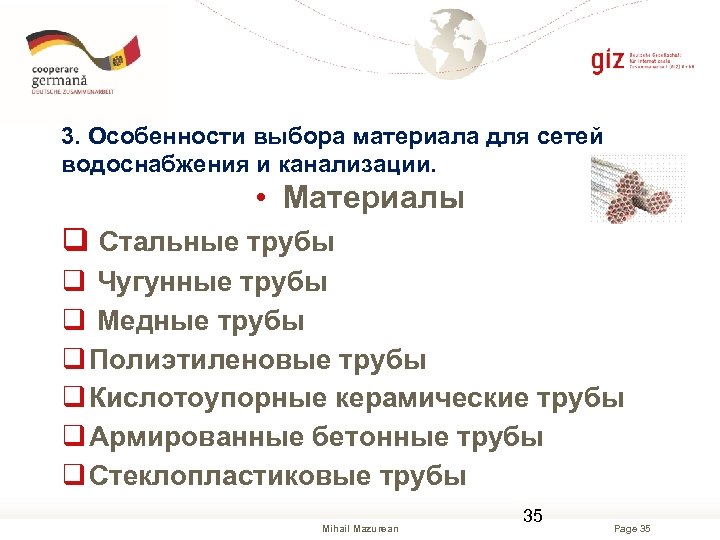

3. Особенности выбора материала для сетей водоснабжения и канализации. • Материалы Стальные трубы Чугунные трубы Медные трубы Полиэтиленовые трубы Кислотоупорные керамические трубы Армированные бетонные трубы Стеклопластиковые трубы Mihail Mazurean 35 Page 35

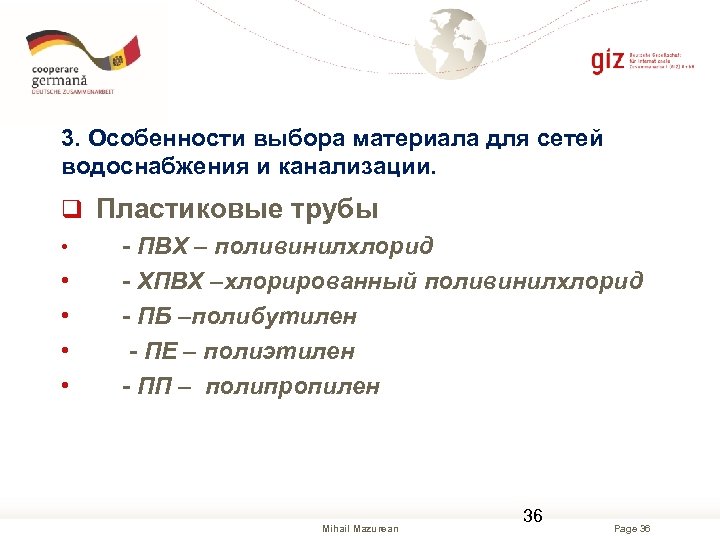

3. Особенности выбора материала для сетей водоснабжения и канализации. Пластиковые трубы • - ПВХ – поливинилхлорид • - ХПВХ –хлорированный поливинилхлорид • - ПБ –полибутилен • - ПЕ – полиэтилен • - ПП – полипропилен Mihail Mazurean 36 Page 36

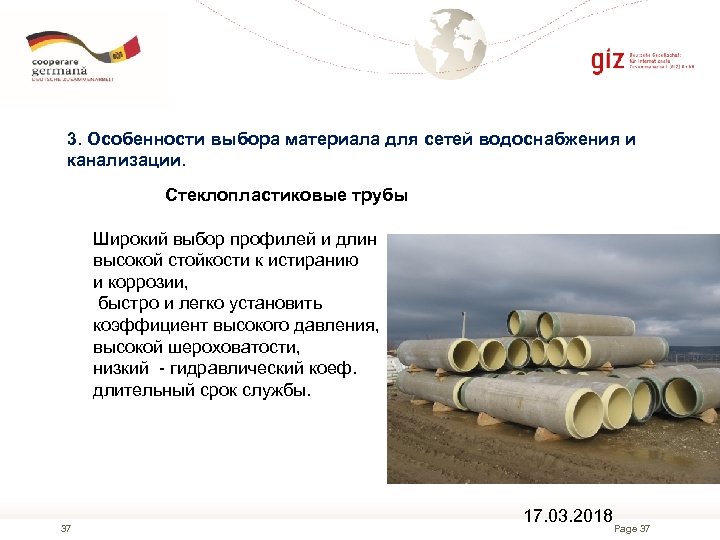

3. Особенности выбора материала для сетей водоснабжения и канализации. Стеклопластиковые трубы Широкий выбор профилей и длин высокой стойкости к истиранию и коррозии, быстро и легко установить коэффициент высокого давления, высокой шероховатости, низкий - гидравлический коеф. длительный срок службы. 37 17. 03. 2018 Page 37

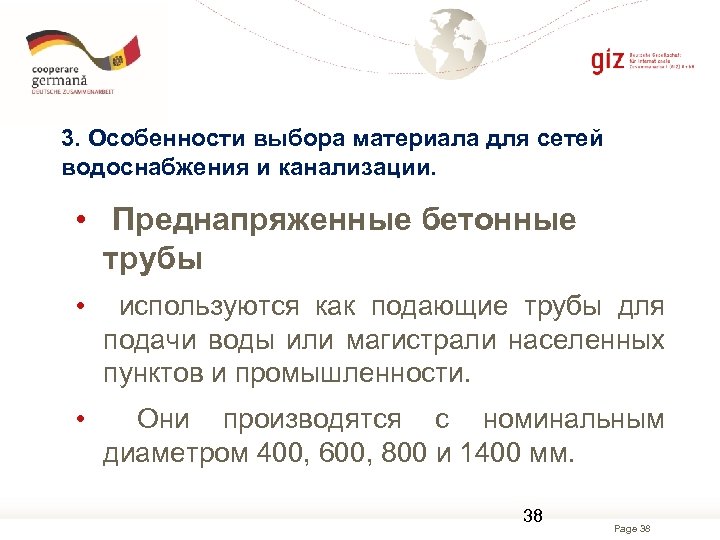

3. Особенности выбора материала для сетей водоснабжения и канализации. • Преднапряженные бетонные трубы • используются как подающие трубы для подачи воды или магистрали населенных пунктов и промышленности. • Они производятся с номинальным диаметром 400, 600, 800 и 1400 мм. 38 Page 38

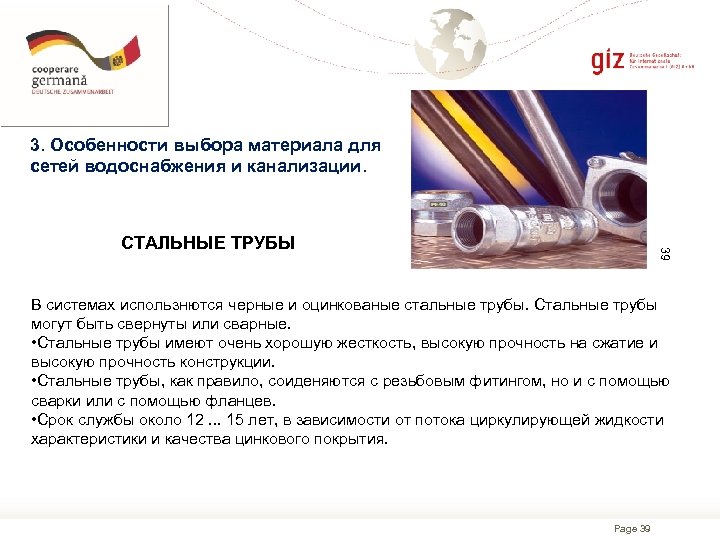

3. Особенности выбора материала для сетей водоснабжения и канализации. 39 СТАЛЬНЫЕ ТРУБЫ В системах использнются черные и оцинкованые стальные трубы. Стальные трубы могут быть свернуты или сварные. • Стальные трубы имеют очень хорошую жесткость, высокую прочность на сжатие и высокую прочность конструкции. • Стальные трубы, как правило, соиденяются с резьбовым фитингом, но и с помощью сварки или с помощью фланцев. • Срок службы около 12. . . 15 лет, в зависимости от потока циркулирующей жидкости характеристики и качества цинкового покрытия. Page 39

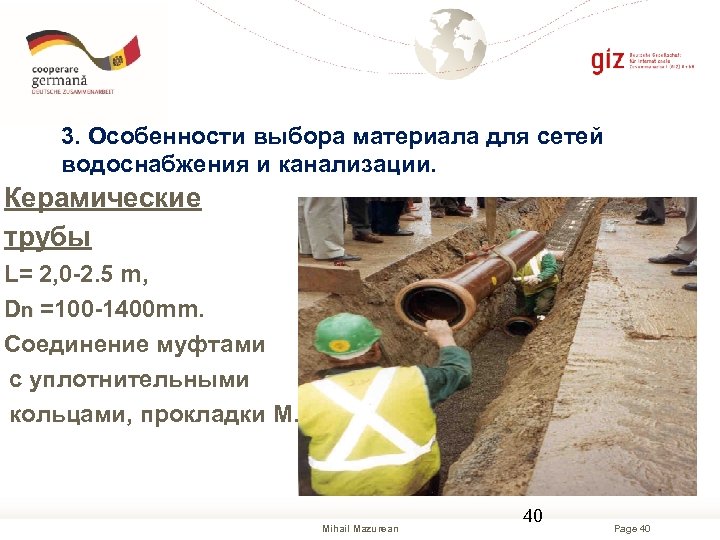

3. Особенности выбора материала для сетей водоснабжения и канализации. Керамические трубы L= 2, 0 -2. 5 m, Dn =100 -1400 mm. Соединение муфтами с уплотнительными кольцами, прокладки M. Mihail Mazurean 40 Page 40
3. Особенности выбора материала для сетей водоснабжения и канализации. Керамические трубы • сопротивление химическому/физическому воздействию • натуральное сырье • сопротивление, прочность и твердость • стойкость к истиранию и коррозии • большой срок службы, • затраты на обслуживание и ремонт • для вторичной переработки, вопросы окружающей среды. Она включает в себя уплотнительное кольцо уплотнения M, соединительные элементы 41 Page 41

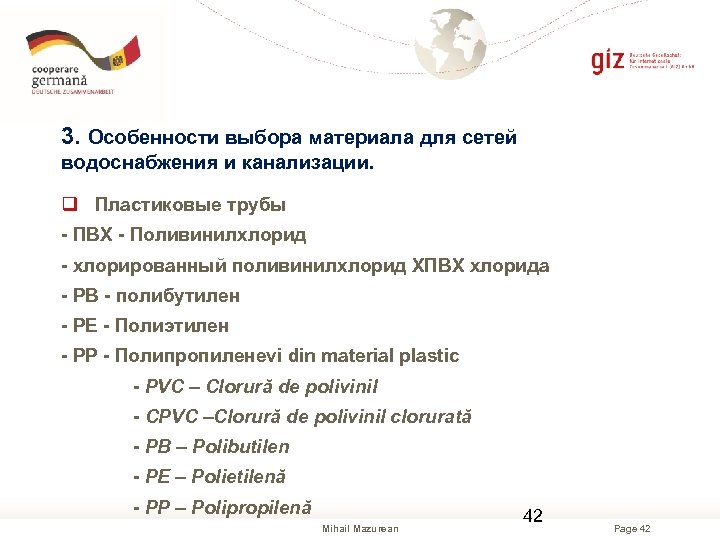

3. Особенности выбора материала для сетей водоснабжения и канализации. Пластиковые трубы - ПВХ - Поливинилхлорид - хлорированный поливинилхлорид ХПВХ хлорида - PB - полибутилен - PE - Полиэтилен - PP - Полипропиленevi din material plastic - PVC – Clorură de polivinil - CPVC –Clorură de polivinil clorurată - PB – Polibutilen - PE – Polietilenă - PP – Polipropilenă Mihail Mazurean 42 Page 42

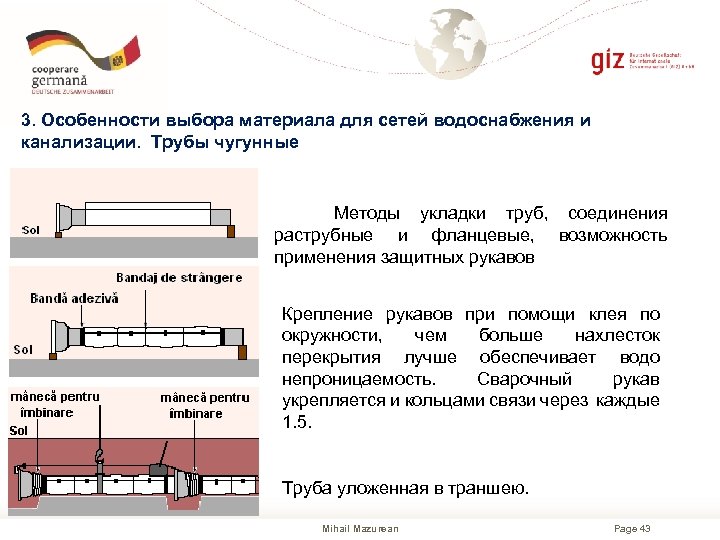

3. Особенности выбора материала для сетей водоснабжения и канализации. Трубы чугунные Методы укладки труб, соединения раструбные и фланцевые, возможность применения защитных рукавов Крепление рукавов при помощи клея по окружности, чем больше нахлесток перекрытия лучше обеспечивает водо непроницаемость. Сварочный рукав укрепляется и кольцами связи через каждые 1. 5. Труба уложенная в траншею. Mihail Mazurean Page 43
3. Особенности выбора материала для сетей водоснабжения и канализации. Трубы чугунные. • Преимущества чугунных труб: • выдерживать высокие давления • отличное поведение при движениях земли и оползнях • отличная стойкость к воздействию агрессивных вод. • Соединения: фланец, с помощью стандартной муфты с уплотнением эластомерного метализированного кольца 44 Page 44

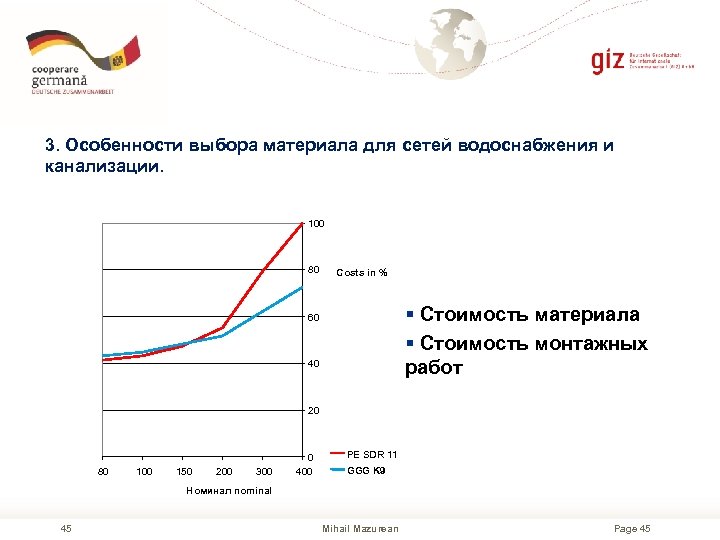

3. Особенности выбора материала для сетей водоснабжения и канализации. 100 80 Costs in % § Стоимость материала § Стоимость монтажных работ 60 40 20 80 100 150 200 300 0 400 PE SDR 11 GGG K 9 Номинал nominal 45 Mihail Mazurean Page 45
4. Применение, преимущества и недостатки трубопровода При выборе материала водопровода должны быть предусмотрены следующие критерии: • Изначальная стоимость Специфика материалов • Устойчивость от прорывов применяемых при • Очередность давления • Жесткость производстве наружных и • Устойчивость при сгибании внутренних сетей • Уровень воспламеняемости водопровода • Степень использования стыков • Стоимость монтажа • Предполагаемый срок использования • Вес • Химическая устойчивость • Коррозийная чувствительность • Легкость обработки • Степень набухания при нагреве • Потеря давления в водопроводе • Необходимое пространство • Действующие стандарты и технические спецификации • Монтаж водопровода закрытым способом Mihail Mazurean Page 46

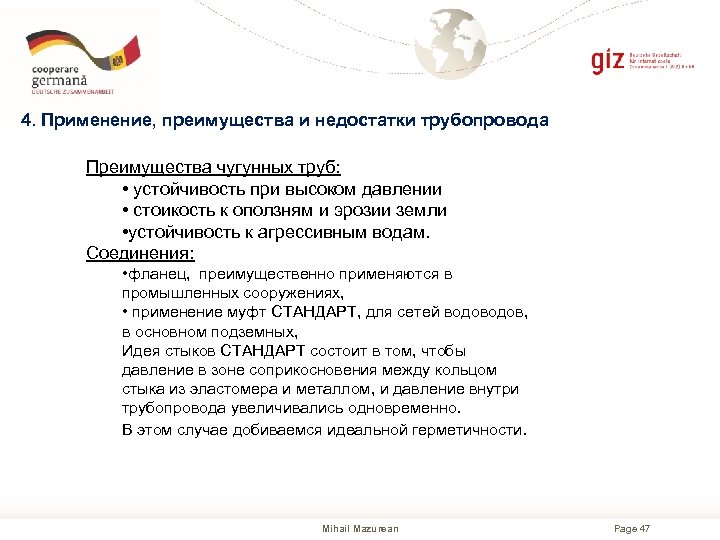

4. Применение, преимущества и недостатки трубопровода Преимущества чугунных труб: • устойчивость при высоком давлении • стоикость к оползням и эрозии земли • устойчивость к агрессивным водам. Соединения: • фланец, преимущественно применяются в промышленных сооружениях, • применение муфт СТАНДАРТ, для сетей водов, в основном подземных, Идея стыков СТАНДАРТ состоит в том, чтобы давление в зоне соприкосновения между кольцом стыка из эластомера и металлом, и давление внутри трубопровода увеличивались одновременно. В этом случае добиваемся идеальной герметичности. Mihail Mazurean Page 47

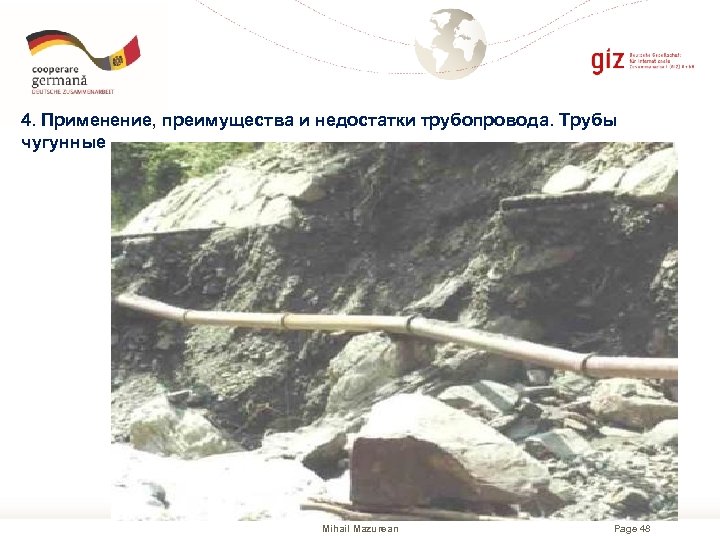

4. Применение, преимущества и недостатки трубопровода. Трубы чугунные Mihail Mazurean Page 48

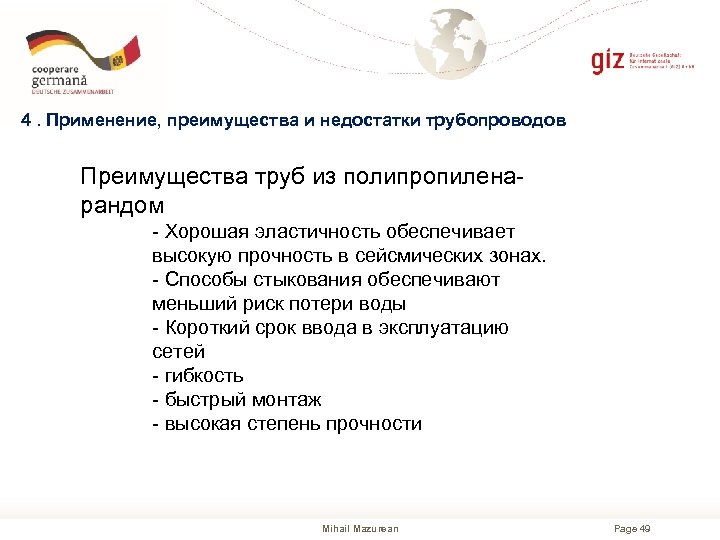

4. Применение, преимущества и недостатки трубопроводов Преимущества труб из полипропиленарандом - Хорошая эластичность обеспечивает высокую прочность в сейсмических зонах. - Способы стыкования обеспечивают меньший риск потери воды - Короткий срок ввода в эксплуатацию сетей - гибкость - быстрый монтаж - высокая степень прочности Mihail Mazurean Page 49

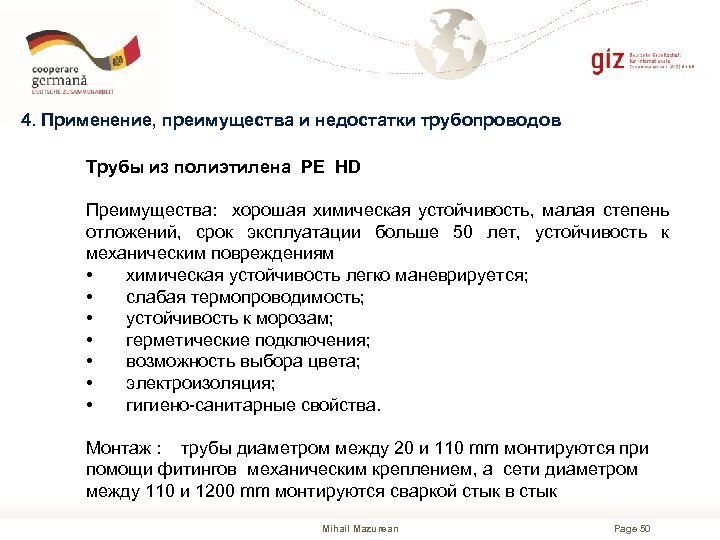

4. Применение, преимущества и недостатки трубопроводов Трубы из полиэтилена PE HD Преимущества: хорошая химическая устойчивость, малая степень отложений, срок эксплуатации больше 50 лет, устойчивость к механическим повреждениям • химическая устойчивость легко маневрируется; • слабая термопроводимость; • устойчивость к морозам; • герметические подключения; • возможность выбора цвета; • электроизоляция; • гигиено-санитарные свойства. Монтаж : трубы диаметром между 20 и 110 mm монтируются при помощи фитингов механическим креплением, a сети диаметром между 110 и 1200 mm монтируются сваркой стык в стык Mihail Mazurean Page 50

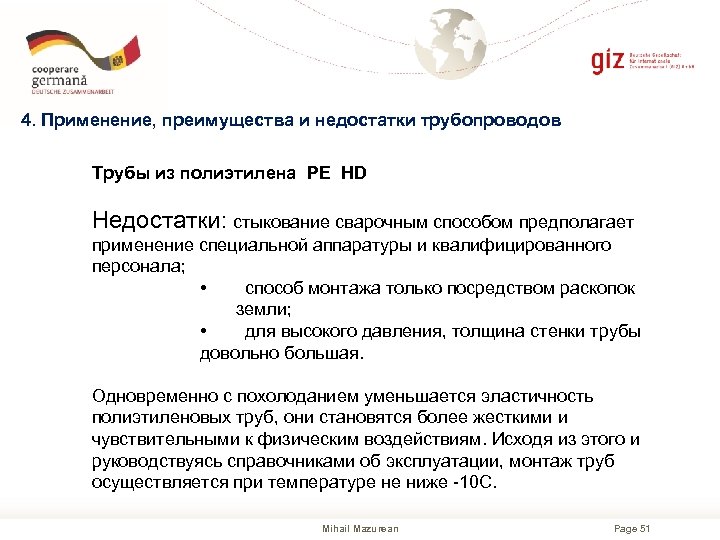

4. Применение, преимущества и недостатки трубопроводов Трубы из полиэтилена PE HD Недостатки: стыкование сварочным способом предполагает применение специальной аппаратуры и квалифицированного персонала; • способ монтажа только посредством раскопок земли; • для высокого давления, толщина стенки трубы довольно большая. Одновременно с похолоданием уменьшается эластичность полиэтиленовых труб, они становятся более жесткими и чувствительными к физическим воздействиям. Исходя из этого и руководствуясь справочниками об эксплуатации, монтаж труб осуществляется при температуре не ниже -10 С. Mihail Mazurean Page 51
4. Применение, преимущества и недостатки трубопроводов Преимущества труб из стекловолокна Высокая абразивная и коррозийная устойчивость, Легко и быстро устанавливаются, Повышенная устойчивость к утечкам под высоким давлением, Малый коэффициент шероховатости – гидравлическое преимущество, Длительный срок эксплуатации, Недостатки Отсутствие фитингов серийного производства, Применяются преимущественно для магистральных сетей, Наличие проблем при подключении потребителей к сети водопровода Mihail Mazurean Page 52

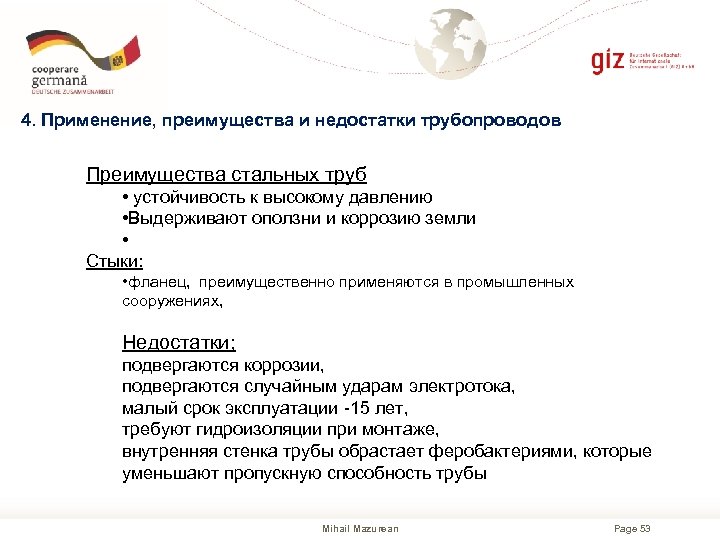

4. Применение, преимущества и недостатки трубопроводов Преимущества стальных труб • устойчивость к высокому давлению • Выдерживают оползни и коррозию земли • Стыки: • фланец, преимущественно применяются в промышленных сооружениях, Недостатки; подвергаются коррозии, подвергаются случайным ударам электротока, малый срок эксплуатации -15 лет, требуют гидроизоляции при монтаже, внутренняя стенка трубы обрастает феробактериями, которые уменьшают пропускную способность трубы Mihail Mazurean Page 53

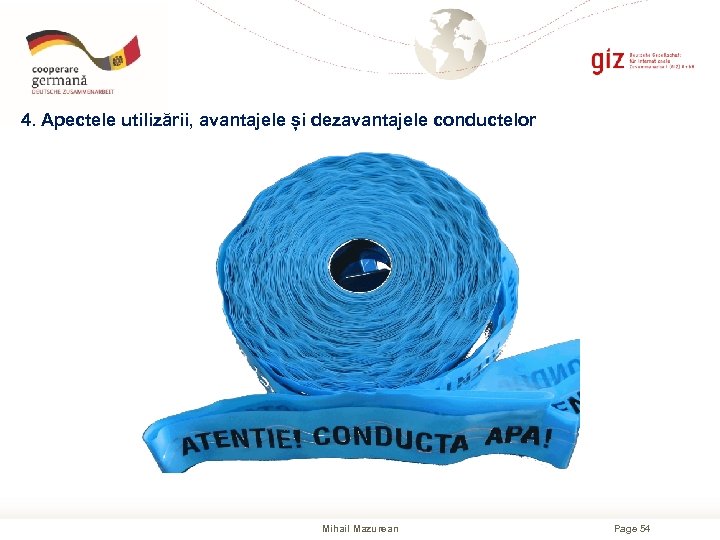

4. Apectele utilizării, avantajele și dezavantajele conductelor Mihail Mazurean Page 54

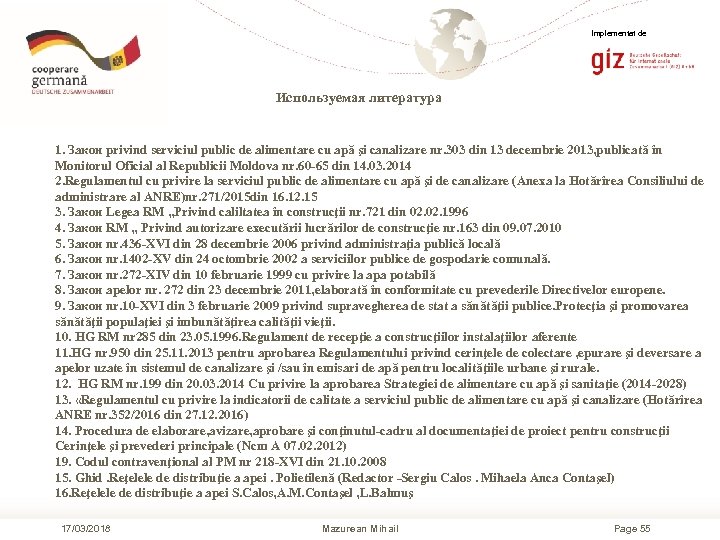

Implementat de Используемая литература 1. Закон privind serviciul public de alimentare cu apă şi canalizare nr. 303 din 13 decembrie 2013, publicată în Monitorul Oficial al Republicii Moldova nr. 60 -65 din 14. 03. 2014 2. Regulamentul cu privire la serviciul public de alimentare cu apă şi de canalizare (Anexa la Hotărîrea Consiliului de administrare al ANRE)nr. 271/2015 din 16. 12. 15 3. Закон Legea RM „Privind caliltatea în construcţii nr. 721 din 02. 1996 4. Закон RM „ Privind autorizare executării lucrărilor de construcţie nr. 163 din 09. 07. 2010 5. Закон nr. 436 -XVI din 28 decembrie 2006 privind administraţia publică locală 6. Закон nr. 1402 -XV din 24 octombrie 2002 a serviciilor publice de gospodarie comunală. 7. Закон nr. 272 -XIV din 10 februarie 1999 cu privire la apa potabilă 8. Закон apelor nr. 272 din 23 decembrie 2011, elaborată în conformitate cu prevederile Directivelor europene. 9. Закон nr. 10 -XVI din 3 februarie 2009 privind supravegherea de stat a sănătăţii publice. Protecţia şi promovarea sănătăţii populaţiei şi imbunătăţirea calităţii vieţii. 10. HG RM nr 285 din 23. 05. 1996. Regulament de recepţie a construcţiilor instalaţiilor aferente 11. HG nr. 950 din 25. 11. 2013 pentru aprobarea Regulamentului privind cerinţele de colectare , epurare şi deversare a apelor uzate în sistemul de canalizare şi /sau în emisari de apă pentru localităţiile urbane şi rurale. 12. HG RM nr. 199 din 20. 03. 2014 Cu privire la aprobarea Strategiei de alimentare cu apă şi sanitaţie (2014 -2028) 13. «Regulamentul cu privire la indicatorii de calitate a serviciul public de alimentare cu apă şi canalizare (Hotărîrea ANRE nr. 352/2016 din 27. 12. 2016) 14. Procedura de elaborare, avizare, aprobare şi conţinutul-cadru al documentaţiei de proiect pentru construcţii Cerinţele şi prevederi principale (Ncm A 07. 02. 2012) 19. Codul contravenţional al PM nr 218 -XVI din 21. 10. 2008 15. Ghid. Reţelele de distribuţie a apei. Polietilenă (Redactor -Sergiu Calos. Mihaela Anca Contaşel) 16. Reţelele de distribuţie a apei S. Calos, A. M. Contaşel , L. Balmuş 17/03/2018 Mazurean Mihail Page 55

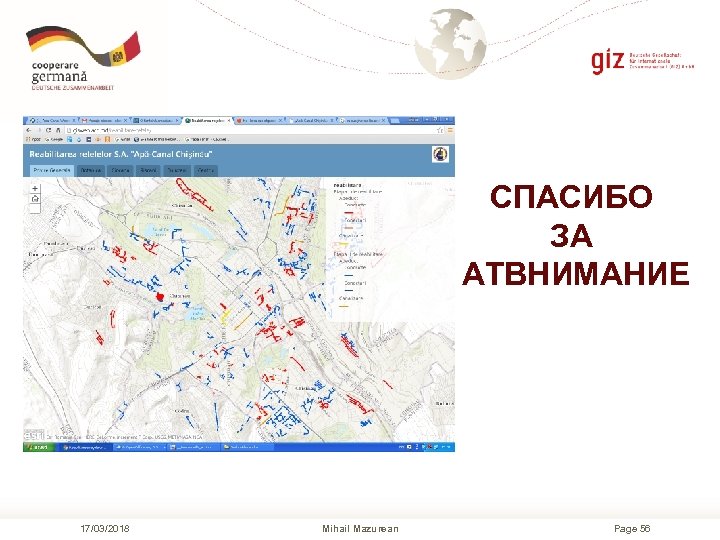

СПАСИБО ЗА ATВНИМАНИЕ 17/03/2018 Mihail Mazurean Page 56
Implementat de În calitate de entitate federală, GIZ sprijină atingerea obiectivelor Guvernului Germaniei de cooperare internațională și dezvoltare durabilă. Aвтор MИХАИЛ МАЗУРЯН Publicat de Deutsche Gesellschaft für Internationale Zusammenarbeit (GIZ) Gmb. H Oficii înregistrate, Bonn și Eschborn, Germania Proiectul ”Modernizarea serviciilor publice locale în Republica Moldova” În cooperare cu Chișinău, str. Bernardazzi 66 T + 373 22 22 -83 -19 F + 373 22 00 -02 -38 I www. giz. de, www. serviciilocale. md Proiect cofinanțat de 17/03/2018 Mihail Mazurean Page 57
Implementat de Din numele 17/03/2018 Mihail Mazurean Page 58
