Куросвий проект на тему Проектування підстанції 35 6 к

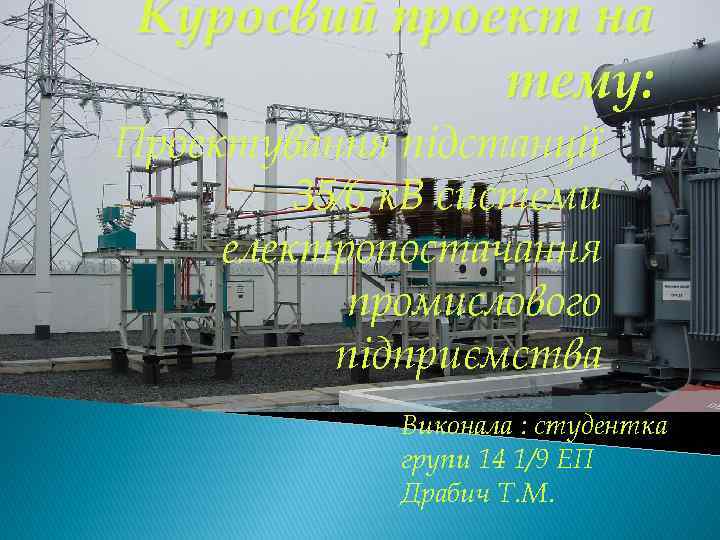

Куросвий проект на тему: Проектування підстанції 35⁄6 к. В системи електропостачання промислового підприємства Виконала : студентка групи 14 1/9 ЕП Драбич Т. М.

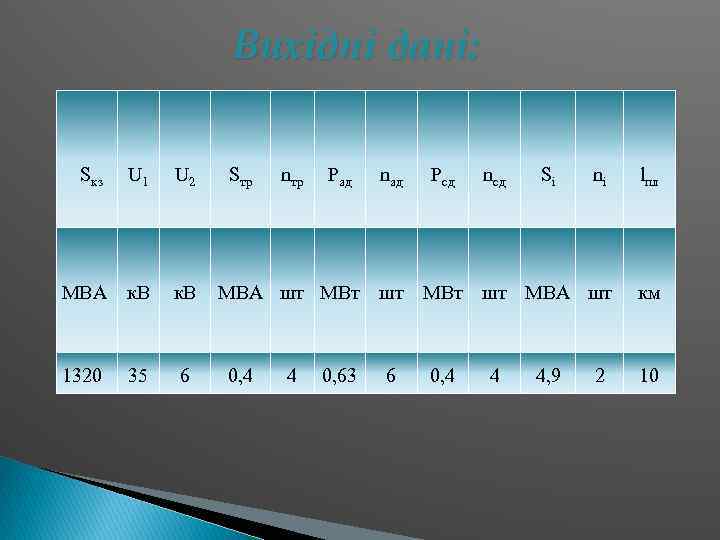

Вихідні дані: Sкз U 1 U 2 МВА к. В 1320 35 6 Sтр ni lпл МВА шт МВт шт МВА шт км 0, 4 nтр 4 Pад 0, 63 nад 6 Pсд 0, 4 nсд 4 Si 4, 9 2 10

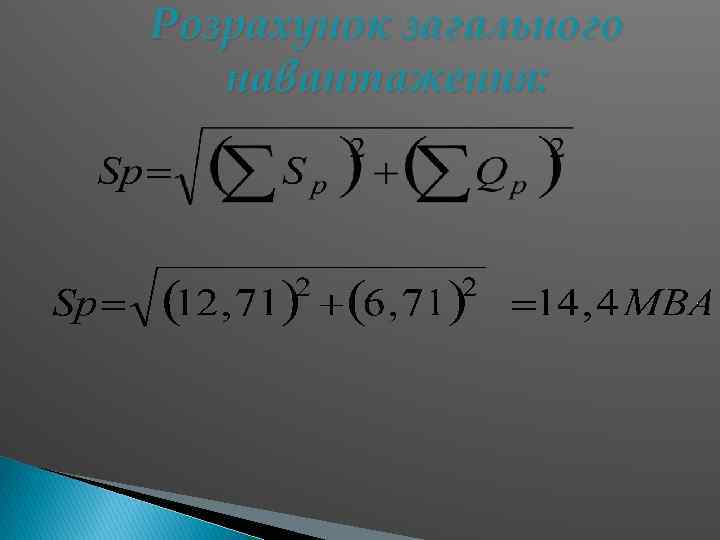

Розрахунок загального навантаження:

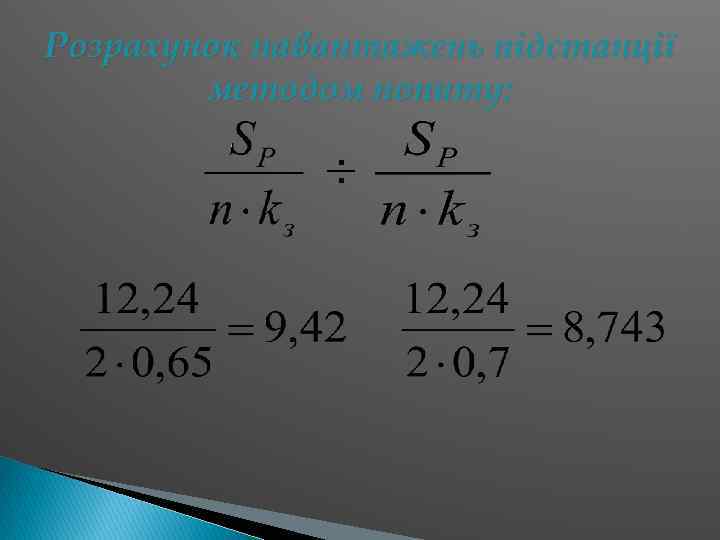

Розрахунок навантажень підстанції методом попиту: ÷

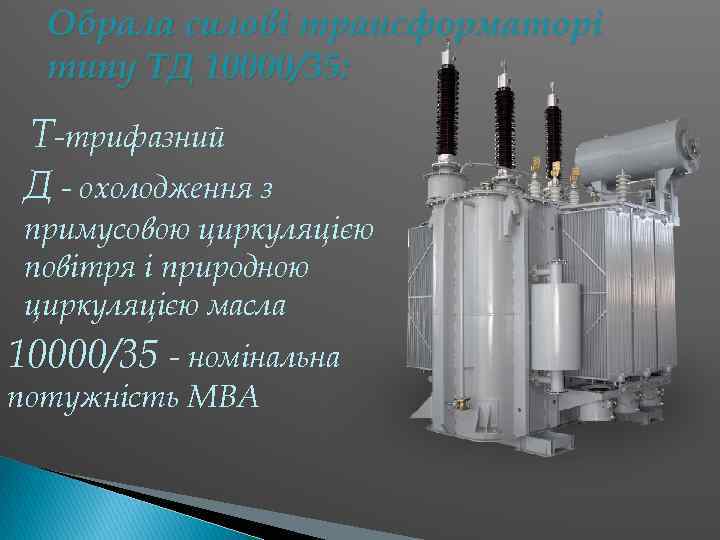

Обрала силові трансформаторі типу ТД 10000/35: Т-трифазний Д - охолодження з примусовою циркуляцією повітря і природною циркуляцією масла 10000/35 - номінальна потужність МВА

Розрахунок перевантаження трансформаторів у аварійному режимі: Перевантаження складає 24%, що в межах допустимого

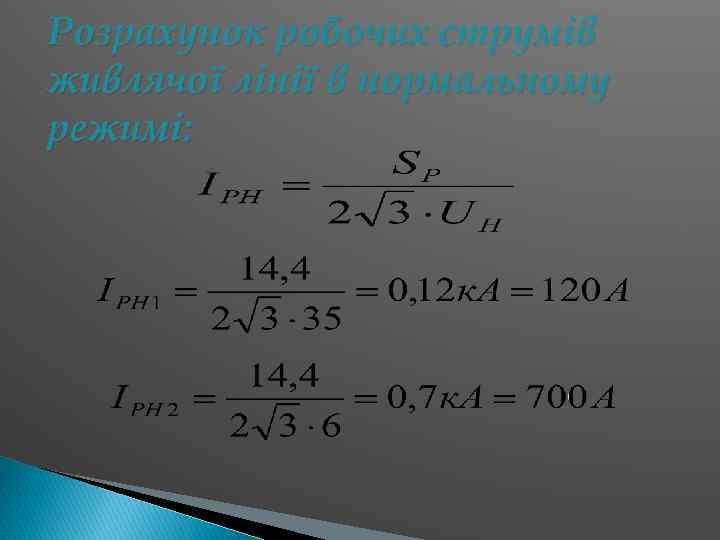

Розрахунок робочих струмів живлячої лінії в нормальному режимі:

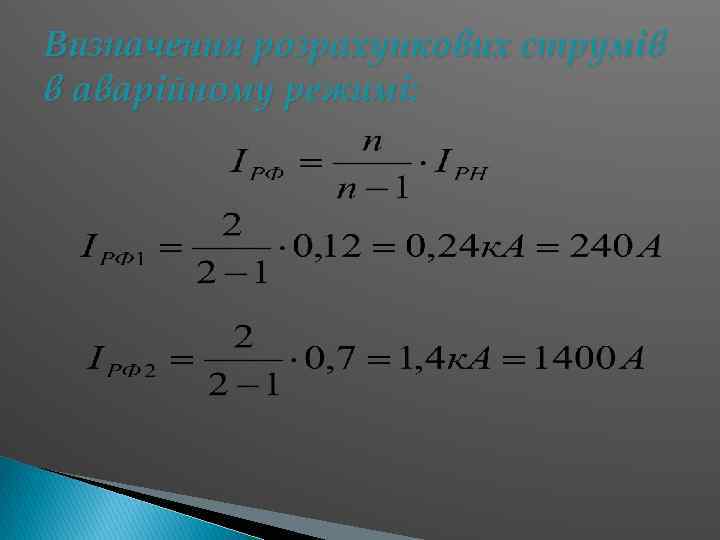

Визначення розрахункових струмів в аварійному режимі:
