Курганская техническая школа Система водоснабжения пассажирского вагона Преподаватель

Курганская техническая школа Система водоснабжения пассажирского вагона Преподаватель Шереметьева О. Н.

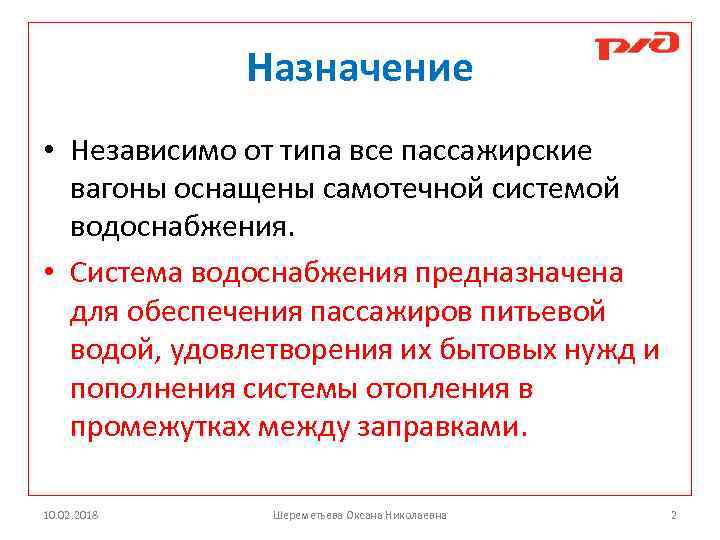

Назначение • Независимо от типа все пассажирские вагоны оснащены самотечной системой водоснабжения. • Система водоснабжения предназначена для обеспечения пассажиров питьевой водой, удовлетворения их бытовых нужд и пополнения системы отопления в промежутках между заправками. 10. 02. 2018 Шереметьева Оксана Николаевна 2

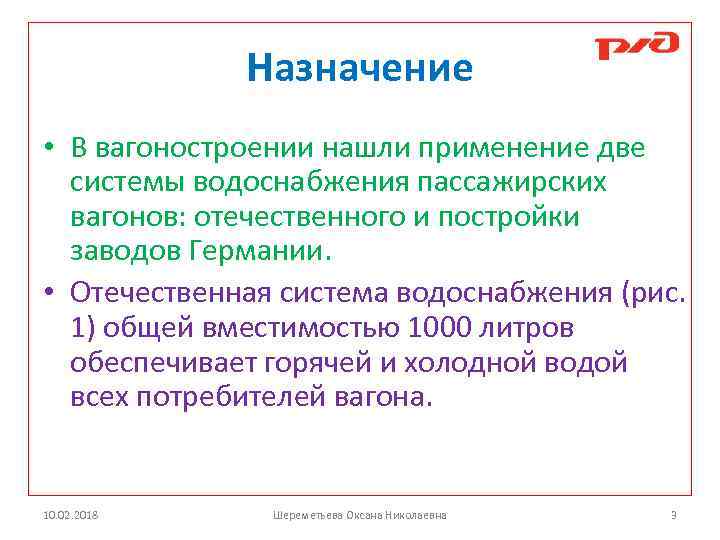

Назначение • В вагоностроении нашли применение две системы водоснабжения пассажирских вагонов: отечественного и постройки заводов Германии. • Отечественная система водоснабжения (рис. 1) общей вместимостью 1000 литров обеспечивает горячей и холодной водой всех потребителей вагона. 10. 02. 2018 Шереметьева Оксана Николаевна 3

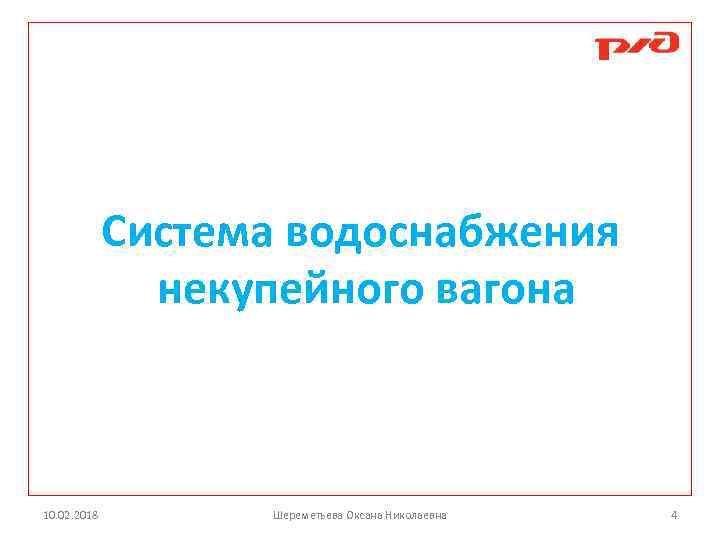

Система водоснабжения некупейного вагона 10. 02. 2018 Шереметьева Оксана Николаевна 4

Некупейный вагон • Система снабжения холодной водой состоит из большого 17 и малого 4 баков с поддонами 5, объединенных двухдюймовой трубой, наливных труб с соединительными головками, расположенными под вагоном с обеих сторон, и сети трубопроводов (на схеме изображены сплошными линиями) с разнообразной арматурой. 10. 02. 2018 Шереметьева Оксана Николаевна 5

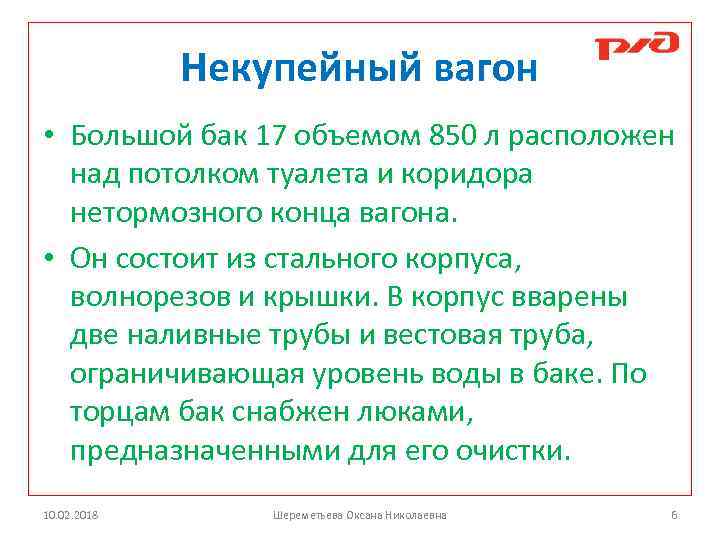

Некупейный вагон • Большой бак 17 объемом 850 л расположен над потолком туалета и коридора нетормозного конца вагона. • Он состоит из стального корпуса, волнорезов и крышки. В корпус вварены две наливные трубы и вестовая труба, ограничивающая уровень воды в баке. По торцам бак снабжен люками, предназначенными для его очистки. 10. 02. 2018 Шереметьева Оксана Николаевна 6

Некупейный вагон • Малый бак 4 объемом 80 л размещен над потолком туалета и коридора тормозного конца вагона. Он состоит из стальных корпуса, крышки и снабжен смотровым люком, воздушной трубой и водомерным стеклом. 10. 02. 2018 Шереметьева Оксана Николаевна 7

Некупейный вагон • Внутренняя поверхность большого и малого баков оцинкована, а наружная окрашена эмалью. Поддоны изготовлены из листовой оцинкованной стали и имеют слив под вагон. 10. 02. 2018 Шереметьева Оксана Николаевна 8

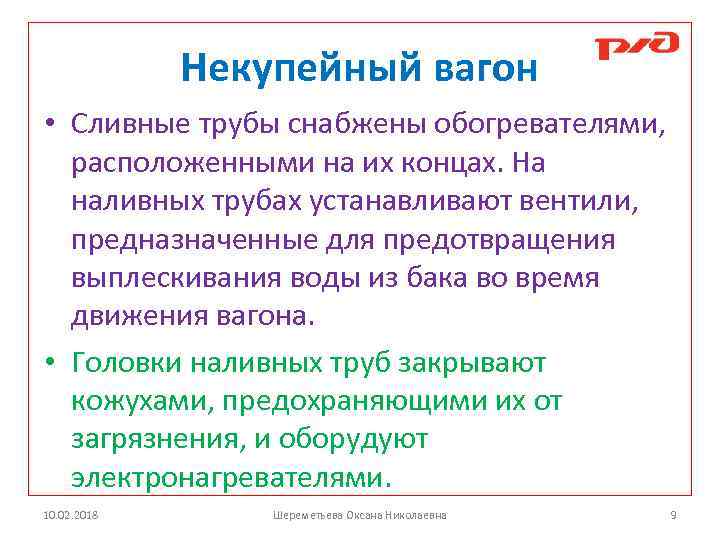

Некупейный вагон • Сливные трубы снабжены обогревателями, расположенными на их концах. На наливных трубах устанавливают вентили, предназначенные для предотвращения выплескивания воды из бака во время движения вагона. • Головки наливных труб закрывают кожухами, предохраняющими их от загрязнения, и оборудуют электронагревателями. 10. 02. 2018 Шереметьева Оксана Николаевна 9

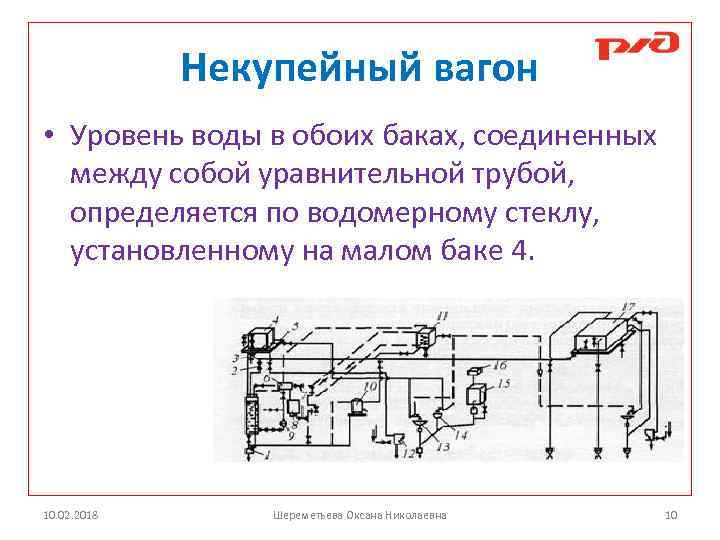

Некупейный вагон • Уровень воды в обоих баках, соединенных между собой уравнительной трубой, определяется по водомерному стеклу, установленному на малом баке 4. 10. 02. 2018 Шереметьева Оксана Николаевна 10

Некупейный вагон • Из баков холодная вода поступает к кипятильнику 10, водяной коробке системы отопления, в туалеты к умывальникам 13 и унитазам 12, а также в служебное отделение к мойке 14. 10. 02. 2018 Шереметьева Оксана Николаевна 11

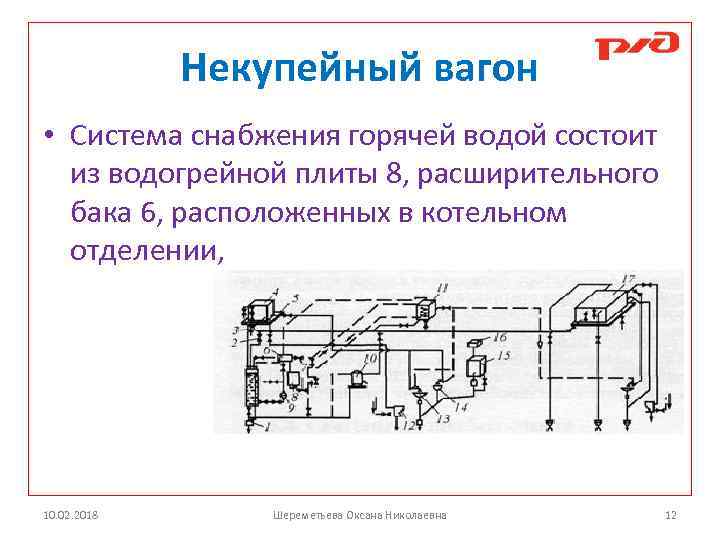

Некупейный вагон • Система снабжения горячей водой состоит из водогрейной плиты 8, расширительного бака 6, расположенных в котельном отделении, 10. 02. 2018 Шереметьева Оксана Николаевна 12

Некупейный вагон • а также бака 11 для горячей воды, размещенного над потолком коридора котлового конца вагона, и системы трубопроводов горячей воды (на схеме изображены пунктирными линиями). 10. 02. 2018 Шереметьева Оксана Николаевна 13

Некупейный вагон • Бак для горячей воды 11 объемом 45 л состоит из стального корпуса, покрытого теплоизоляцией, крышки, змеевика и патрубка. 10. 02. 2018 Шереметьева Оксана Николаевна 14

Некупейный вагон • Для периодического контроля за температурой воды в бак вмонтирован термометр с дистанционным указателем температуры. Покрытие поверхностей корпуса бака горячей воды выполнено аналогично с баками холодной воды. 10. 02. 2018 Шереметьева Оксана Николаевна 15

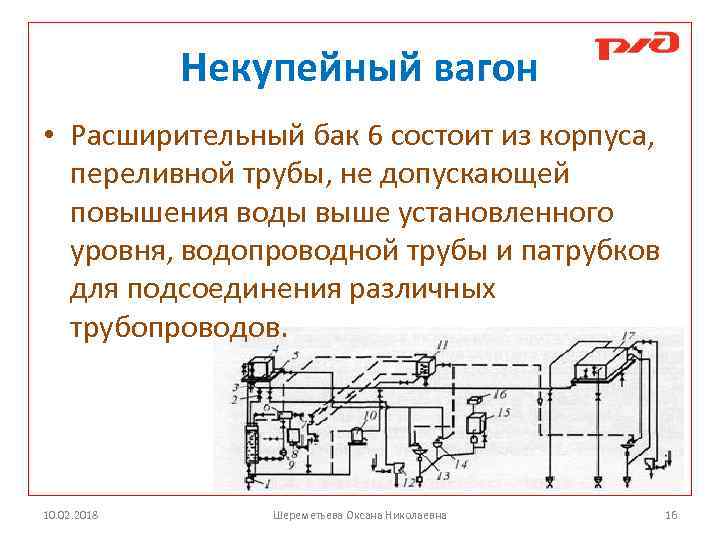

Некупейный вагон • Расширительный бак 6 состоит из корпуса, переливной трубы, не допускающей повышения воды выше установленного уровня, водопроводной трубы и патрубков для подсоединения различных трубопроводов. 10. 02. 2018 Шереметьева Оксана Николаевна 16

Некупейный вагон • Для управления системой водоснабжения вагона служат вентили 2, 7 и краны 3. 10. 02. 2018 Шереметьева Оксана Николаевна 17

Некупейный вагон • Рассматриваемая система имеет два режима работы: зимний и летний. • В зимнем режиме при работающем котле системы отопления горячая вода непосредственно из котла поступает в змеевик бака 11. 10. 02. 2018 Шереметьева Оксана Николаевна 18

Некупейный вагон • В летнем режиме при неработающем котле горячая вода в змеевик поступает от водогрейной плиты 8. 10. 02. 2018 Шереметьева Оксана Николаевна 19

Некупейный вагон • Перед тем, как затопить водогрейную плиту, а также когда она уже топится, уровень воды в расширителе периодически проверяется, открывая водопробный кран, и, в случае необходимости пополнения, подкачивается ручным насосом 9 10. 02. 2018 Шереметьева Оксана Николаевна 20

Некупейный вагон • Питьевая вода перед употреблением кипятится и поступает в бак 16, а охлаждение ее осуществляется водоохладителем 15. 10. 02. 2018 Шереметьева Оксана Николаевна 21

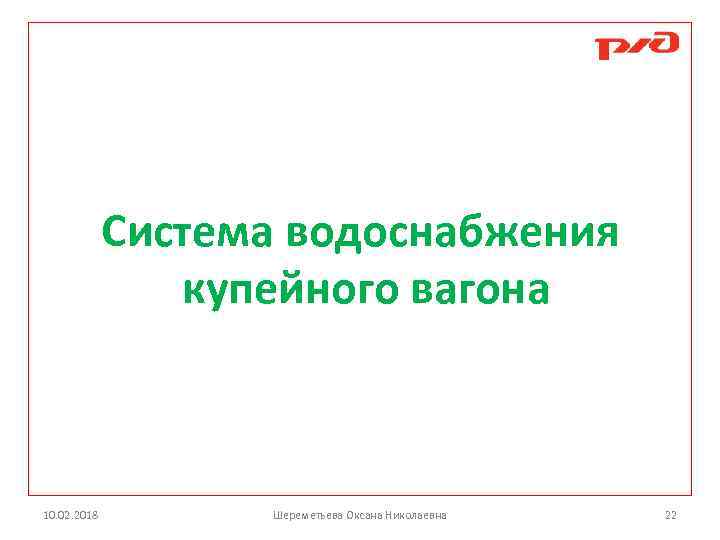

Система водоснабжения купейного вагона 10. 02. 2018 Шереметьева Оксана Николаевна 22

Купейный вагон • Система водоснабжения в пассажирском купейном вагоне (рис. 2) включает два сообщающихся между собой бака 13, размещенных в конце кузова вагона. 10. 02. 2018 Шереметьева Оксана Николаевна 23

Купейный вагон • В котловом конце вагона установлен промывной бак объемом 50 л, в который вода поступает из больших баков по трубе 11. 10. 02. 2018 Шереметьева Оксана Николаевна 24

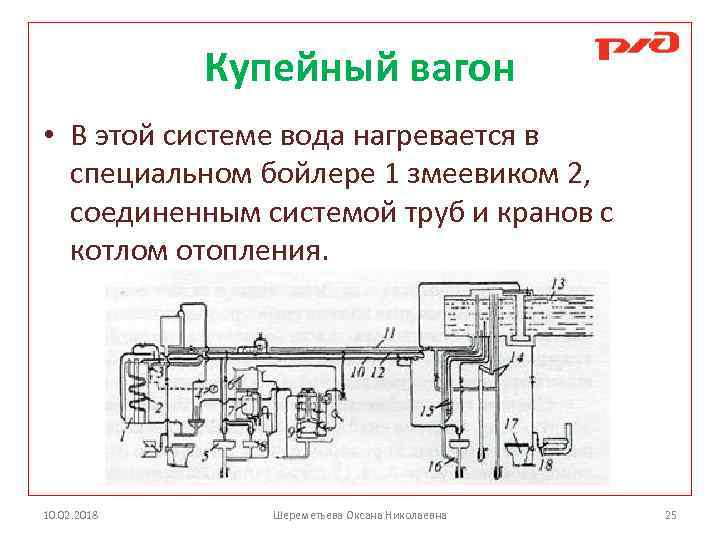

Купейный вагон • В этой системе вода нагревается в специальном бойлере 1 змеевиком 2, соединенным системой труб и кранов с котлом отопления. 10. 02. 2018 Шереметьева Оксана Николаевна 25

Купейный вагон • Температура воды в бойлере контролируется с помощью термометра 4. 10. 02. 2018 Шереметьева Оксана Николаевна 26

Купейный вагон • Система заполняется водой посредством наливных труб 14, находящихся в некотловом конце вагона: одна — со стороны купе, а другая — со стороны коридора. 10. 02. 2018 Шереметьева Оксана Николаевна 27

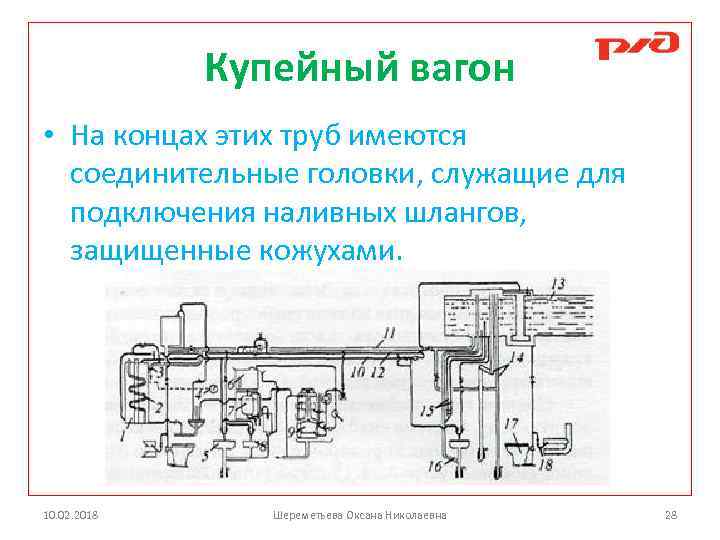

Купейный вагон • На концах этих труб имеются соединительные головки, служащие для подключения наливных шлангов, защищенные кожухами. 10. 02. 2018 Шереметьева Оксана Николаевна 28

Купейный вагон • В зимнее время перед заполнением системы заблаговременно включают электрические обогреватели для оттаивания головок наливных труб. 10. 02. 2018 Шереметьева Оксана Николаевна 29

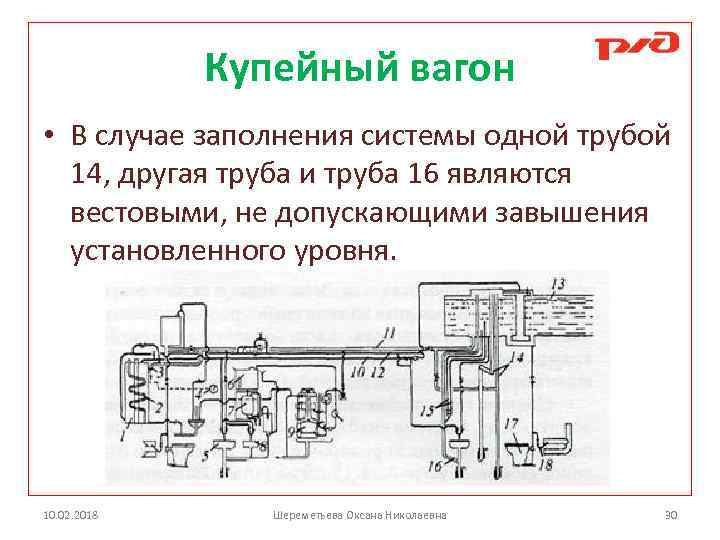

Купейный вагон • В случае заполнения системы одной трубой 14, другая труба и труба 16 являются вестовыми, не допускающими завышения установленного уровня. 10. 02. 2018 Шереметьева Оксана Николаевна 30

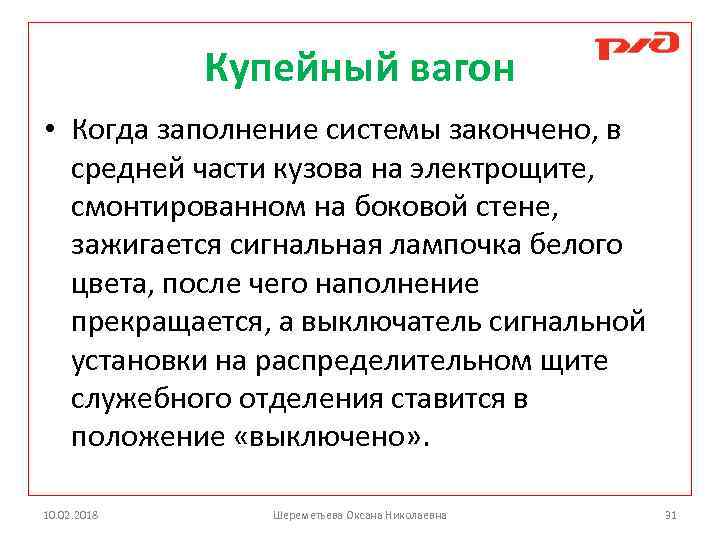

Купейный вагон • Когда заполнение системы закончено, в средней части кузова на электрощите, смонтированном на боковой стене, зажигается сигнальная лампочка белого цвета, после чего наполнение прекращается, а выключатель сигнальной установки на распределительном щите служебного отделения ставится в положение «выключено» . 10. 02. 2018 Шереметьева Оксана Николаевна 31

Купейный вагон • Магистральный трубопровод 11, идущий вдоль вагона, питает холодной водой кипятильник 9 через фильтр и поплавковую камеру, а систему отопления — через обратный клапан. 10. 02. 2018 Шереметьева Оксана Николаевна 32

Купейный вагон • Кипяченая вода из кипятильника 9 перекачивается ручным насосом в бак 6, откуда она поступает в бак 7 охладительной установки. 10. 02. 2018 Шереметьева Оксана Николаевна 33

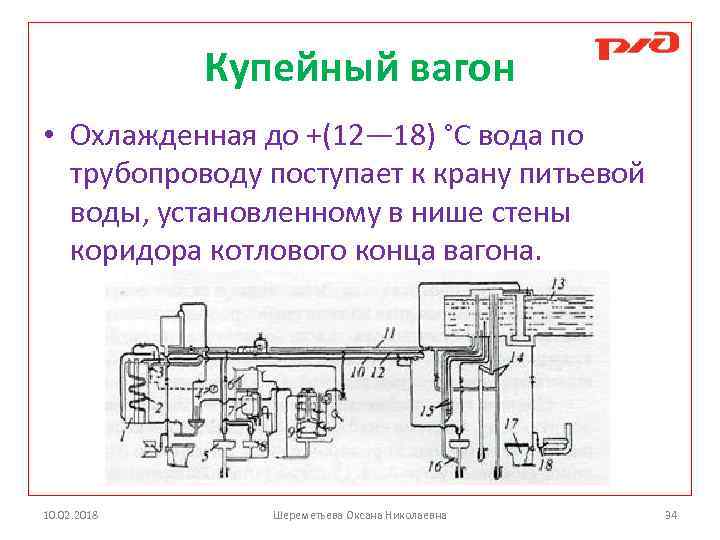

Купейный вагон • Охлажденная до +(12— 18) °С вода по трубопроводу поступает к крану питьевой воды, установленному в нише стены коридора котлового конца вагона. 10. 02. 2018 Шереметьева Оксана Николаевна 34
