Курганская техническая школа Кипятильник непрерывного действия Преподаватель Шереметьева О. Н. Курганская техническая школа Кипятильник непрерывного действия Преподаватель Шереметьева О. Н.

Кипятильник непрерывного действия • 1 -корпус, • 2 -красная риска « 15 л» , Кипятильник непрерывного действия • 1 -корпус, • 2 -красная риска « 15 л» , • 3 -сливной патрубок, • 4 -крышка, • 5 -гнездо электронагревателя, • 6 -перепускная труба, 03. 02. 2018 Шереметьева Оксана Николаевна 2

Кипятильник непрерывного действия 7 -трехходовой кран, 8 -водоотстойник, 9 -сетчатый фильтр, 10 -стеклянный колпак, Кипятильник непрерывного действия 7 -трехходовой кран, 8 -водоотстойник, 9 -сетчатый фильтр, 10 -стеклянный колпак, • 11 -натяжная скоба, • 12 -указатель уровня, • 13 -крышка поплавкового клапана, • • 03. 02. 2018 Шереметьева Оксана Николаевна 3

Кипятильник непрерывного действия • 14, 15 -верхняя и нижняя красные риски, • 16 -клапан-поплавок, Кипятильник непрерывного действия • 14, 15 -верхняя и нижняя красные риски, • 16 -клапан-поплавок, • 17, 29 -запорные клапаны, • 18 -корпус поплавковой камеры, Шереметьева Оксана Николаевна 4

Кипятильник непрерывного действия • 19 -термометр, • 20 -водоразборный кран, • 21 -корпус топки, Кипятильник непрерывного действия • 19 -термометр, • 20 -водоразборный кран, • 21 -корпус топки, • 22 -спускной кран, • 23 -ящик для золы, • 24 -зольник, • 25 -люк зольника, Шереметьева Оксана Николаевна 5

Кипятильник непрерывного действия • 26 -колосник, • 27, 33 -боковой и верхний электронагреватели, • Кипятильник непрерывного действия • 26 -колосник, • 27, 33 -боковой и верхний электронагреватели, • 28 -люк топки, • 30 -указатель уровня кипяченой воды, • 31 -конус водосборника, • 32 -водосборник Шереметьева Оксана Николаевна 6

Кипятильник непрерывного действия Пространство между наружной стенкой корпуса кипятильника 1, корпусом топки 21 и Кипятильник непрерывного действия Пространство между наружной стенкой корпуса кипятильника 1, корпусом топки 21 и конусной трубой 31 водосборника заполняется сырой водой. 03. 02. 2018 Шереметьева Оксана Николаевна 7

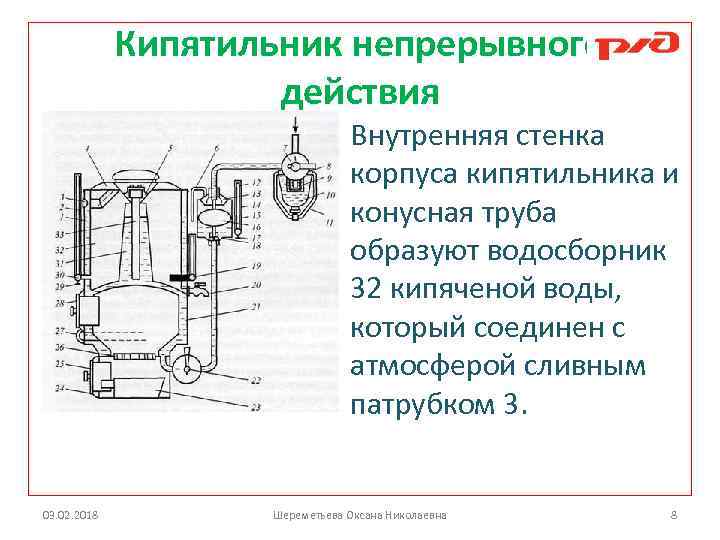

Кипятильник непрерывного действия Внутренняя стенка корпуса кипятильника и конусная труба образуют водосборник 32 кипяченой Кипятильник непрерывного действия Внутренняя стенка корпуса кипятильника и конусная труба образуют водосборник 32 кипяченой воды, который соединен с атмосферой сливным патрубком 3. 03. 02. 2018 Шереметьева Оксана Николаевна 8

Кипятильник непрерывного действия Вода из сети водоснабжения поступает в кипятильник через трехходовой кран 7 Кипятильник непрерывного действия Вода из сети водоснабжения поступает в кипятильник через трехходовой кран 7 и фильтр 9, поплавковую камеру 18 и кран 22. 03. 02. 2018 Шереметьева Оксана Николаевна 9

Кипятильник непрерывного действия При нагревании воды до температуры кипения она переливается через конус 31 Кипятильник непрерывного действия При нагревании воды до температуры кипения она переливается через конус 31 в водосборник 32, уровень ее в камере сырой воды и поплавковой камере понижается, поплавок 16 опускается и открывает клапан водопровода. 03. 02. 2018 Шереметьева Оксана Николаевна 10

Кипятильник непрерывного действия Таким образом, сырая вода пополняет кипятильник, ее уровень поднимается и поплавок Кипятильник непрерывного действия Таким образом, сырая вода пополняет кипятильник, ее уровень поднимается и поплавок своей верхней запорной иглой перекрывает водопровод. 03. 02. 2018 Шереметьева Оксана Николаевна 11

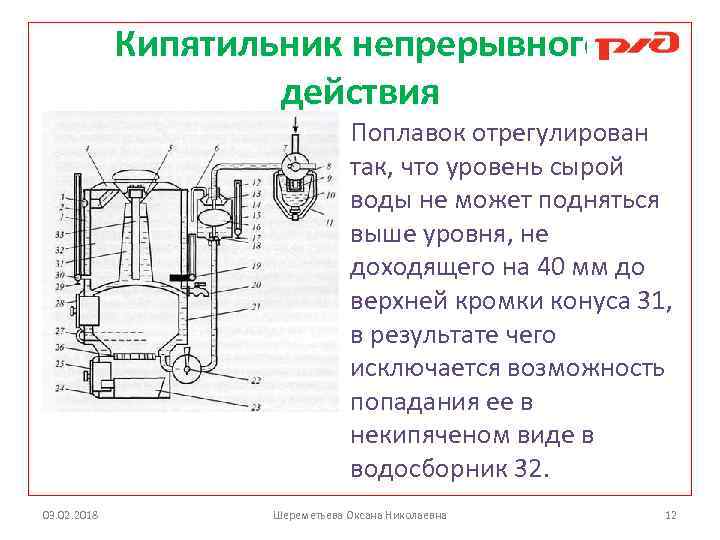

Кипятильник непрерывного действия Поплавок отрегулирован так, что уровень сырой воды не может подняться выше Кипятильник непрерывного действия Поплавок отрегулирован так, что уровень сырой воды не может подняться выше уровня, не доходящего на 40 мм до верхней кромки конуса 31, в результате чего исключается возможность попадания ее в некипяченом виде в водосборник 32. 03. 02. 2018 Шереметьева Оксана Николаевна 12

Кипятильник непрерывного действия Уровень сырой воды контролируется по указателю 12 уровня поплавковой камеры, на Кипятильник непрерывного действия Уровень сырой воды контролируется по указателю 12 уровня поплавковой камеры, на котором нанесены две красные риски 14 и 15. 03. 02. 2018 Шереметьева Оксана Николаевна 13

Кипятильник непрерывного действия Верхняя риска указывает на предельное наполнение кипятильника водой, а нижняя — Кипятильник непрерывного действия Верхняя риска указывает на предельное наполнение кипятильника водой, а нижняя — на предельно возможный расход сырой воды и минимально допустимый уровень ее в камере. 03. 02. 2018 Шереметьева Оксана Николаевна 14

Кипятильник непрерывного действия Наполнение водосборника кипяченой водой контролируют по указателю уровня 2, на котором Кипятильник непрерывного действия Наполнение водосборника кипяченой водой контролируют по указателю уровня 2, на котором также имеется красная риска, указывающая на предельное наполнение водосборника. 03. 02. 2018 Шереметьева Оксана Николаевна 15

Кипятильник непрерывного действия Производительность кипятильника при нормальной его работе составляет 1, 1— 1, 4 Кипятильник непрерывного действия Производительность кипятильника при нормальной его работе составляет 1, 1— 1, 4 л кипяченой воды в минуту. 03. 02. 2018 Шереметьева Оксана Николаевна 16
