КУБАНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ Кафедра компьютерных технологий и информационной безопасности Лекция Технические каналы утечки акустической (речевой) информации 1
Вопросы лекции: • 1. Краткие сведения по акустике. Звуковой поле и его характеристики. • Характеристики речевого сигнала. Понятность и разборчивость речи. Частотный диапазон и спектры. • Звуковое поле в помещении. Характеристика помещения. Прямые акустические каналы утечки речевой информации.
ТЕХНИЧЕСКИЕ КАНАЛЫ УТЕЧКИ ИНФОРМАЦИИ ПРИ ЕЕ ПЕРЕДАЧЕ ПО КАНАЛАМ СВЯЗИ ТЕХНИЧЕСКИЕ КАНАЛЫ УТЕЧКИ РЕЧЕВОЙ ИНФОРМАЦИИ ТЕХНИЧЕСКИЕ КАНАЛЫ УТЕЧКИ ИНФОРМАЦИИ ОБРАБАТЫВАЕМОЙ ТСПИ 14 ТЕХНИЧЕСКИЕ КАНАЛЫ УТЕЧКИ ВИДОВОЙ ИНФОРМАЦИИ ЭЛЕКТРОМАГНИТНЫЕ АКУСТИЧЕСКИЕ ЭЛЕКТРОМАГНИТНЫЕ НАБЛЮДЕНИЕ ЗА ОБЪЕКТАМИ ЭЛЕКТРИЧЕСКИЕ ВИБРОАКУСТИЧЕСКИЕ ПАРАМЕТРИЧЕСКИЕ СЪЕМКА ОБЪЕКТОВ ИНДУКЦИОННЫЙ ПАРАМЕТРИЧЕСКИЕ ВИБРОАКУСТИЧЕСКИЕ СЪЕМКА ДОКУМЕНТОВ АКУСТОЭЛЕКТРИЧЕСКИЕ ОПТИКО-ЭЛЕКТРОННЫЙ (ЛАЗЕРНЫЙ)
ТЕХНИЧЕСКИЕ КАНАЛЫ УТЕЧКИ РЕЧЕВОЙ ИНФОРМАЦИИ Виброакустический 16 Акустический Источник акустического сигнала Акустическая волна
ТЕХНИЧЕСКИЕ КАНАЛЫ УТЕЧКИ РЕЧЕВОЙ ИНФОРМАЦИИ Акустоэлектрический 17 Оптико-электронный (лазерный) Параметрический Источник акустического сигнала Акустическая волна

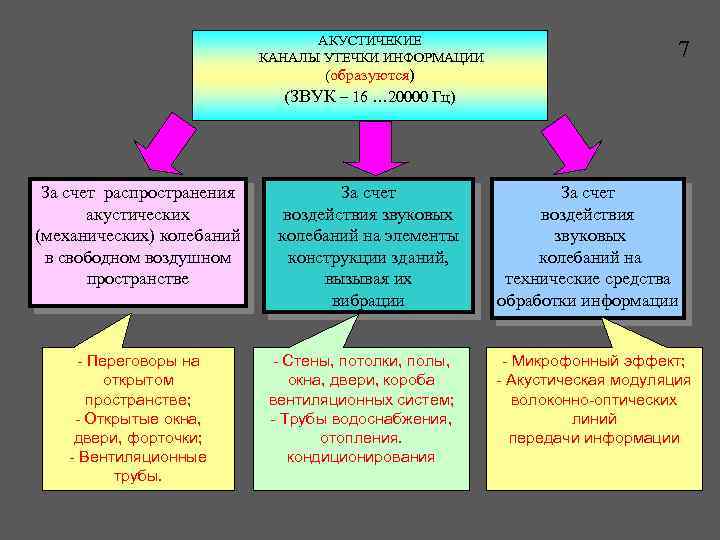

АКУСТИЧЕКИЕ КАНАЛЫ УТЕЧКИ ИНФОРМАЦИИ (образуются) 7 (ЗВУК – 16 … 20000 Гц) За счет распространения акустических (механических) колебаний в свободном воздушном пространстве - Переговоры на открытом пространстве; - Открытые окна, двери, форточки; - Вентиляционные трубы. За счет воздействия звуковых колебаний на элементы конструкции зданий, вызывая их вибрации - Стены, потолки, полы, окна, двери, короба вентиляционных систем; - Трубы водоснабжения, отопления. кондиционирования За счет воздействия звуковых колебаний на технические средства обработки информации - Микрофонный эффект; - Акустическая модуляция волоконно-оптических линий передачи информации
10 ПРИЧИНЫ И УСЛОВИЯ ВОЗНИКНОВЕНИЯ КАНАЛОВ УТЕЧКИ ИНФОРМАЦИИ Несовершенство схемных решений Конструктивные Технологические Эксплуатационный износ элементов Изменение параметров Аварийный выход из строя
Угрозы утечки речевой информации возможны за счет: 21 v Акустического излучения информативного речевого сигнала v виброакустических сигналов, возникающих посредством преобразования информативного акустического сигнала при воздействии его на строительные конструкции и инженернотехнические системы защищаемых помещений v электрических сигналов, возникающих в результате преобразования информативного сигнала из акустического в электрический за счет микрофонного эффекта и распространяющихся по проводам и линиям передачи информации, выходящими за пределы КЗ v побочных электромагнитных излучений информативного сигнала от обрабатывающих информацию технических средств и линий при ее передаче, на провода и линии, выходящие за пределы КЗ

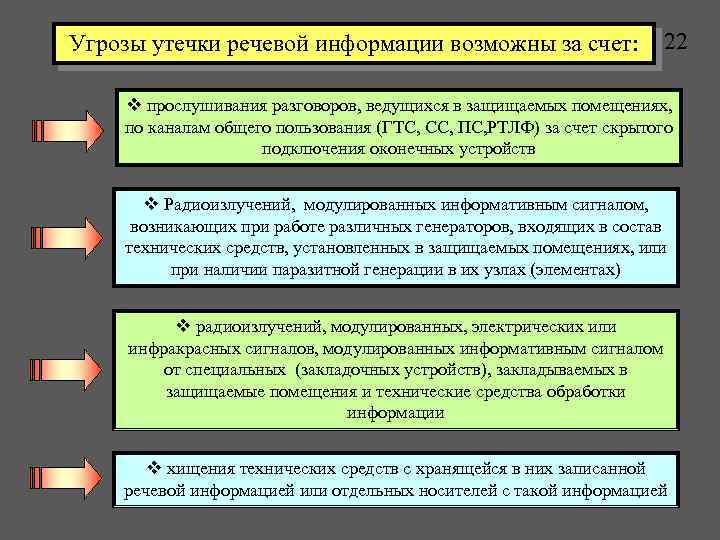

Угрозы утечки речевой информации возможны за счет: 22 v прослушивания разговоров, ведущихся в защищаемых помещениях, по каналам общего пользования (ГТС, СС, ПС, РТЛФ) за счет скрытого подключения оконечных устройств v Радиоизлучений, модулированных информативным сигналом, возникающих при работе различных генераторов, входящих в состав технических средств, установленных в защищаемых помещениях, или при наличии паразитной генерации в их узлах (элементах) v радиоизлучений, модулированных, электрических или инфракрасных сигналов, модулированных информативным сигналом от специальных (закладочных устройств), закладываемых в защищаемые помещения и технические средства обработки информации v хищения технических средств с хранящейся в них записанной речевой информацией или отдельных носителей с такой информацией
• 2 В. Особенности реализации акустического ТКУИ
3. Акустические каналы утечки информации Носителями информации в акустическом канале являются упругие акустические волны в инфразвуковом (менее 16 Гц), звуковом (16 Гц … 20 к. Гц) и ультразвуковом (свыше 20 к. Гц) диапазонах частот, распространяющиеся в атмосфере, воде и твердой среде. Структура акустического канала утечки информации Помехи IВХ Источник акустическо го сигнала v говорящий человек v технические средства звуковоспроизведения v механические узлы технических средств и машин Среда распространени я сигнала v воздух Акустическ ий приемник vсигнала микрофон v твердые v стетоскоп тела v вода IВЫХ v акселерометр v гидрофон v геофон
Источники акустических сигналов характеризуются: v диапазоном частот v мощностью излучения v интенсивностью излучения v громкостью звука Оценка громкости звука на слух Порог слышимости Уровень звука, д. Б Источник звука Очень тихий 10 Тихий шепот (1, 5 м) Тихий 40 Тихий разговор, шум в читальном зале Умеренный 50 … 60 Улица средней шумности, спокойный разговор Громкий 60 … 70 Спокойный разговор (1 м), зал магазина Оглушительный 120 … 130 Звук воспринимается как боль

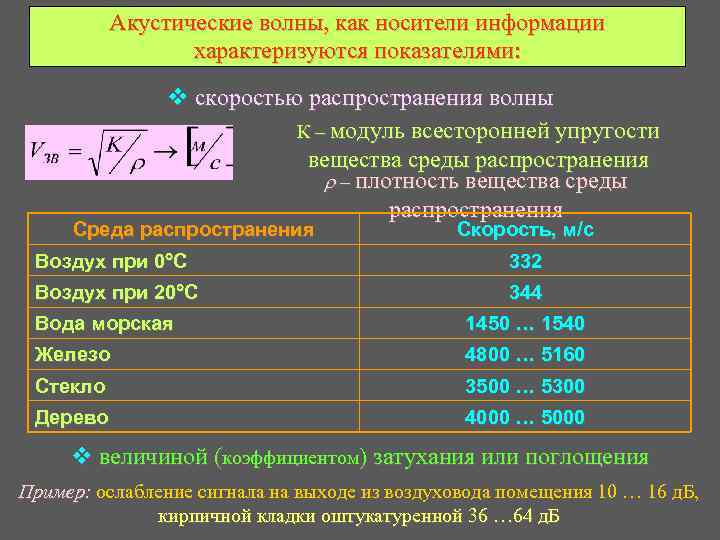

Акустические волны, как носители информации характеризуются показателями: v скоростью распространения волны К – модуль всесторонней упругости вещества среды распространения – плотность вещества среды распространения Среда распространения Скорость, м/с Воздух при 0 С 332 Воздух при 20 С 344 Вода морская 1450 … 1540 Железо 4800 … 5160 Стекло 3500 … 5300 Дерево 4000 … 5000 v величиной (коэффициентом) затухания или поглощения Пример: ослабление сигнала на выходе из воздуховода помещения 10 … 16 д. Б, кирпичной кладки оштукатуренной 36 … 64 д. Б
v условиями распространения акустической волны (коэффициентами отражения от границ различных сред, дифракцией) Качество слышимой речи субъективно оценивается градациями ее понятности (отличная, хорошая, удовлетворительная, предельно допустимая) и зависит от уровня и характера помех (шумов) в среде распространения Акустические шумы в помещениях Уровень шума в д. Б Комната тихая 25 … 30 Комната шумная 40 … 50 Спокойный разговор 3 -х человек 45. . 50 Обычный разговор (1 м) 55 … 60 Средний шум на улице 55 … 60 Громкий разговор по телефону 55 Допустимые санитарные нормы уровня шумов на частоте 1000 Гц v для сна и отдыха – 35 д. Б v для труда в офисе – 55 д. Б v для умственной работы– 45 д. Б v для обеспечения речевой и телефонной связи – 50 д. Б

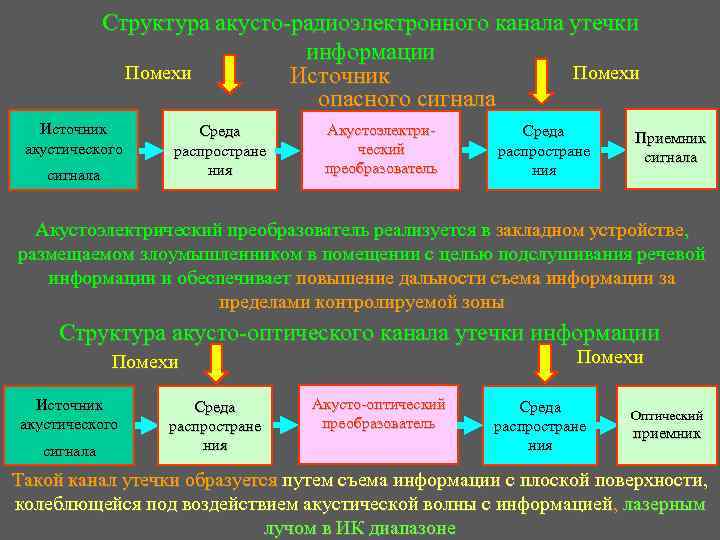

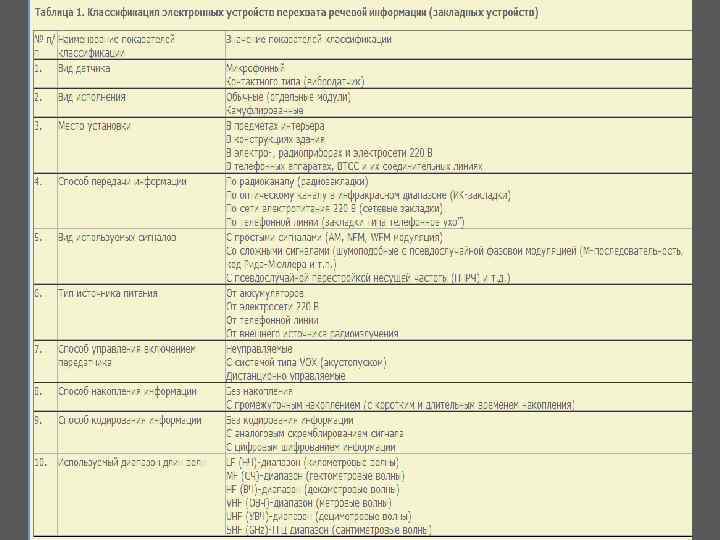

Структура акусто-радиоэлектронного канала утечки информации Помехи Источник опасного сигнала Источник акустического сигнала Среда распростране ния Акустоэлектрический преобразователь Среда распростране ния Приемник сигнала Акустоэлектрический преобразователь реализуется в закладном устройстве, размещаемом злоумышленником в помещении с целью подслушивания речевой информации и обеспечивает повышение дальности съема информации за пределами контролируемой зоны Структура акусто-оптического канала утечки информации Помехи Источник акустического сигнала Среда распростране ния Акусто-оптический преобразователь Среда распростране ния Оптический приемник Такой канал утечки образуется путем съема информации с плоской поверхности, колеблющейся под воздействием акустической волны с информацией, лазерным лучом в ИК диапазоне
Задание на самостоятельную работу
