Лекция 4 ФБФО крыши, окна, балконы лоджии эркеры.pptx

  • Количество слайдов: 97

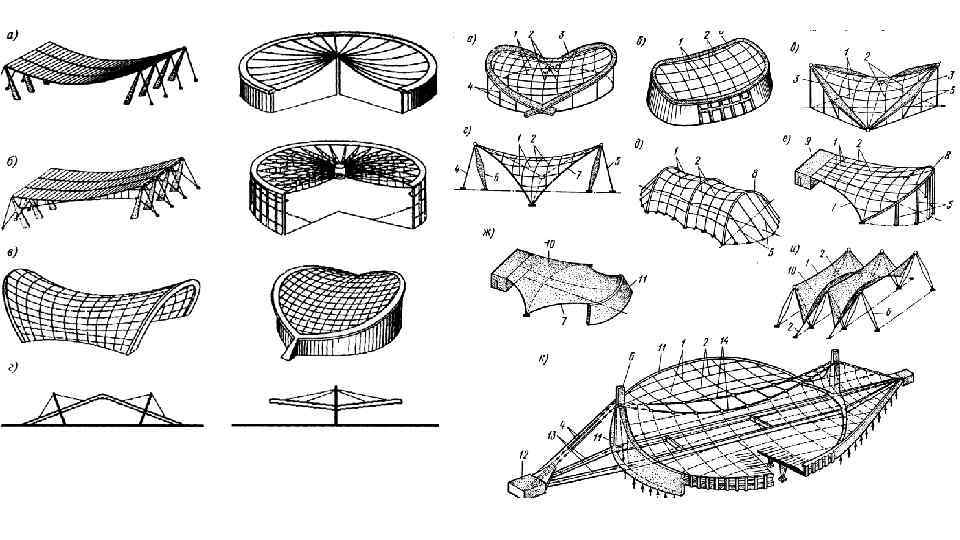

Крыши малоэтажных зданий Крыши малоэтажных зданий

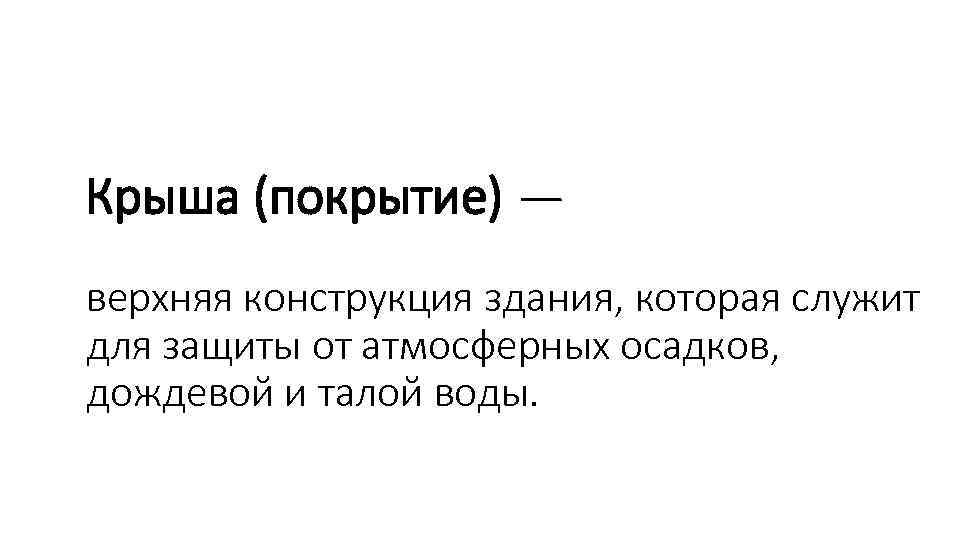

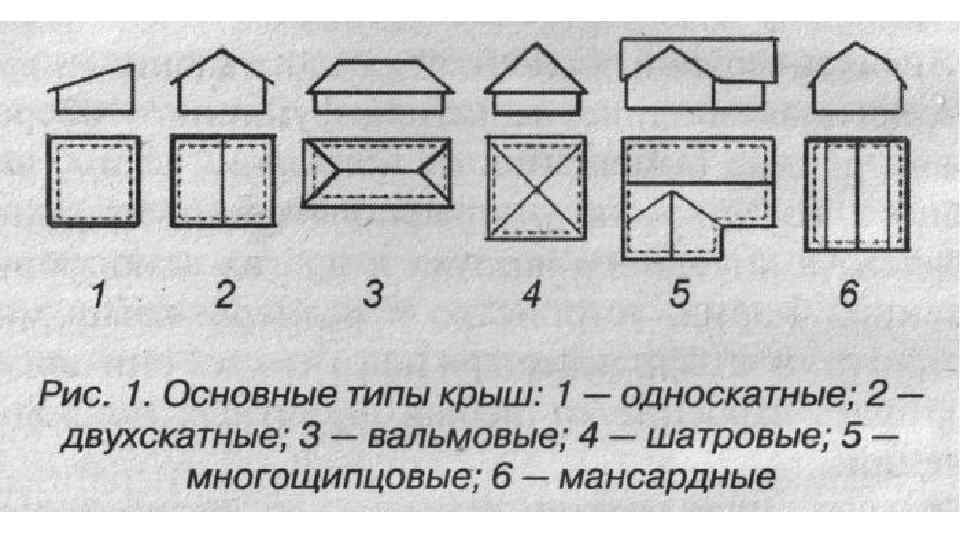

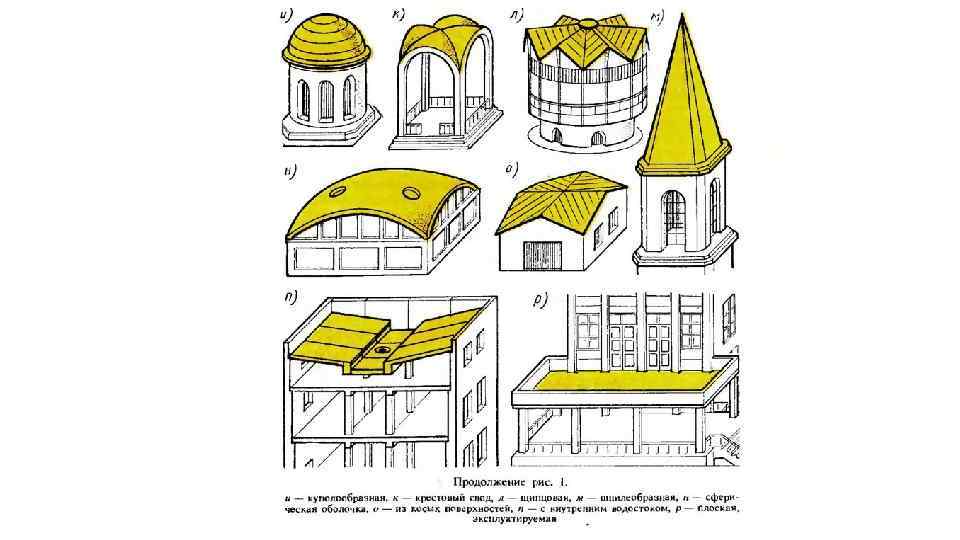

Крыша (покрытие) — верхняя конструкция здания, которая служит для защиты от атмосферных осадков, дождевой Крыша (покрытие) — верхняя конструкция здания, которая служит для защиты от атмосферных осадков, дождевой и талой воды.

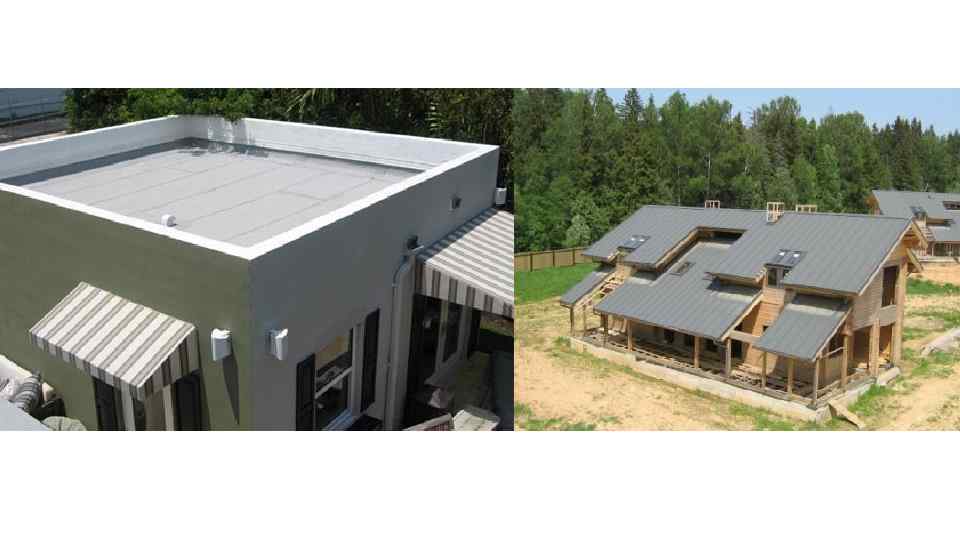

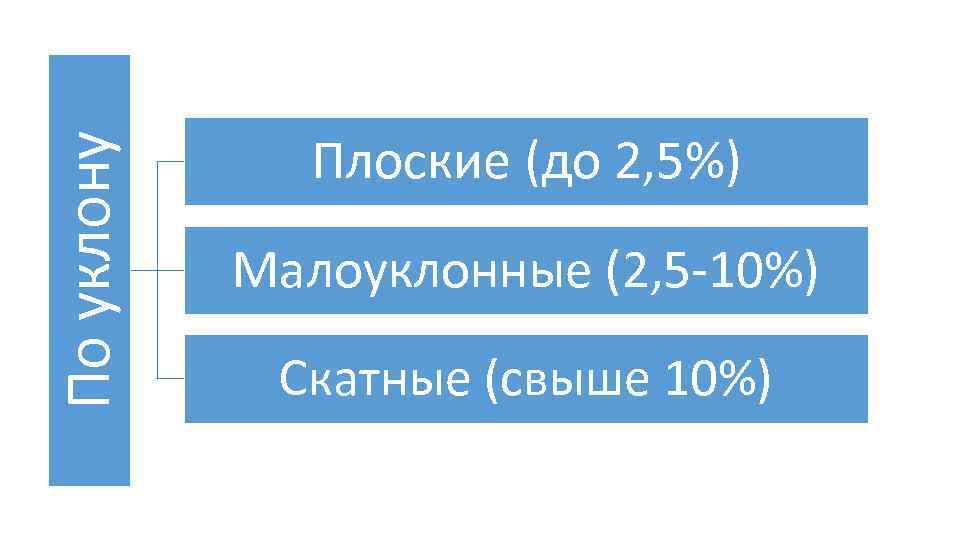

По уклону Плоские (до 2, 5%) Малоуклонные (2, 5 -10%) Скатные (свыше 10%) По уклону Плоские (до 2, 5%) Малоуклонные (2, 5 -10%) Скатные (свыше 10%)

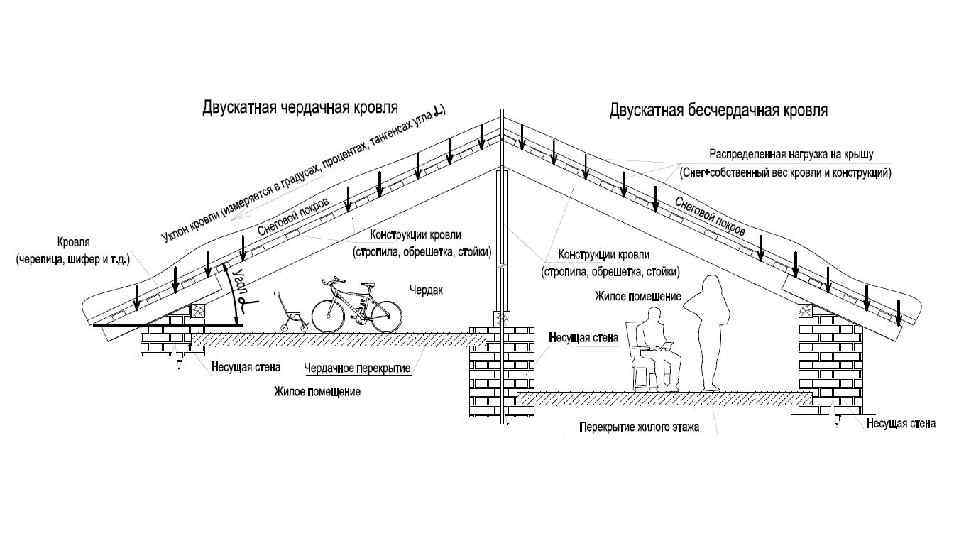

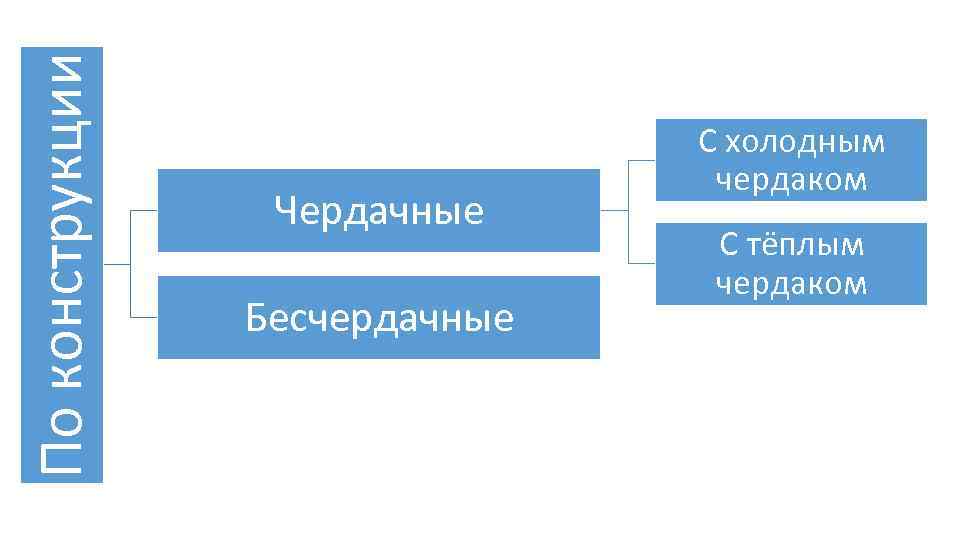

По конструкции Чердачные Бесчердачные С холодным чердаком С тёплым чердаком По конструкции Чердачные Бесчердачные С холодным чердаком С тёплым чердаком

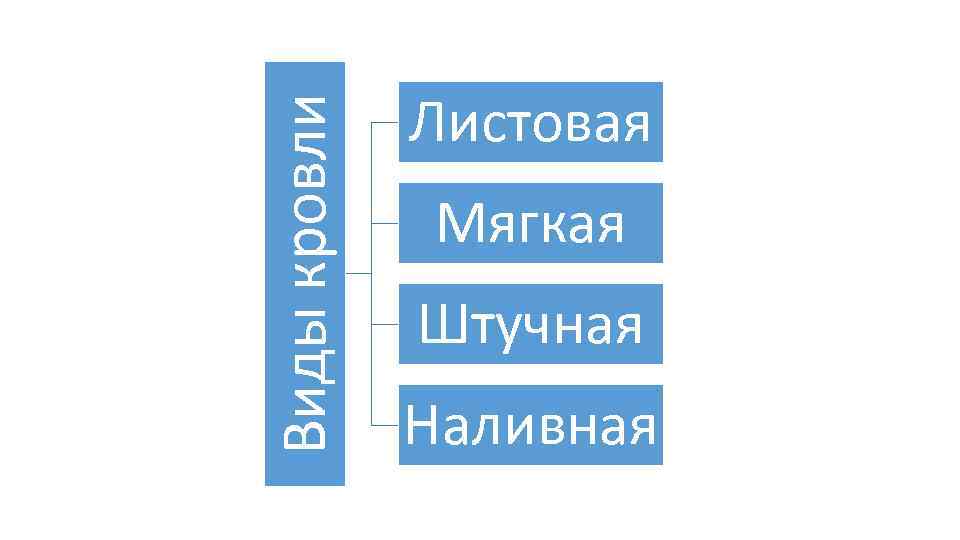

Виды кровли Листовая Мягкая Штучная Наливная Виды кровли Листовая Мягкая Штучная Наливная

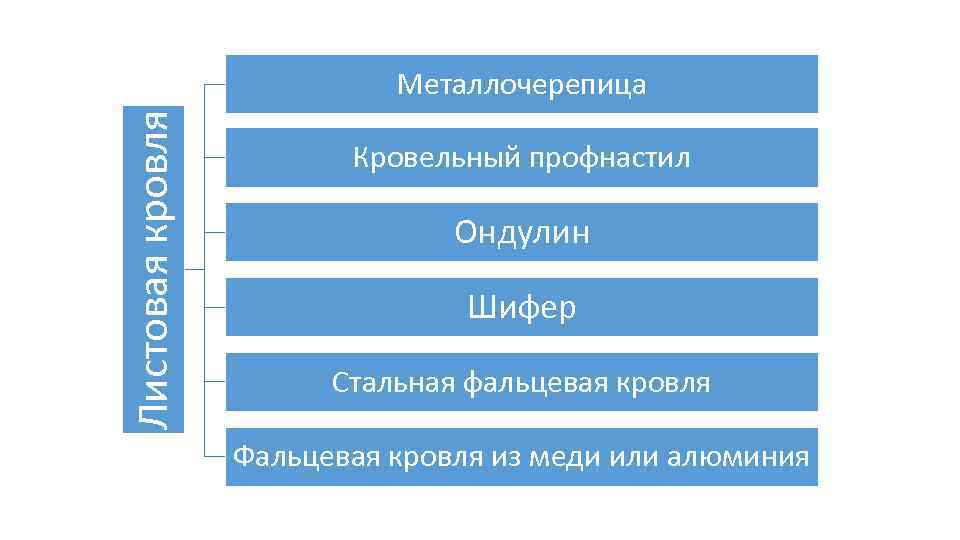

Листовая кровля Металлочерепица Кровельный профнастил Ондулин Шифер Стальная фальцевая кровля Фальцевая кровля из меди Листовая кровля Металлочерепица Кровельный профнастил Ондулин Шифер Стальная фальцевая кровля Фальцевая кровля из меди или алюминия

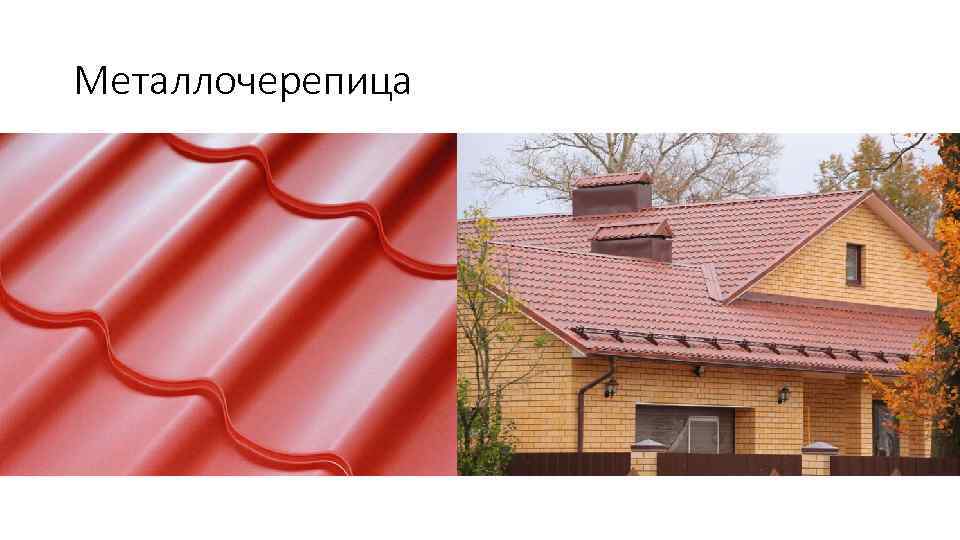

Металлочерепица Металлочерепица

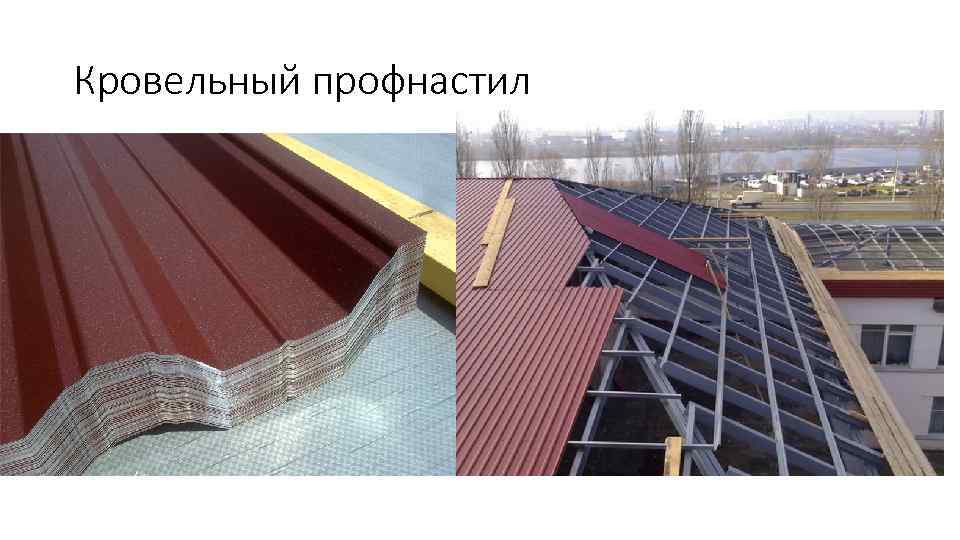

Кровельный профнастил Кровельный профнастил

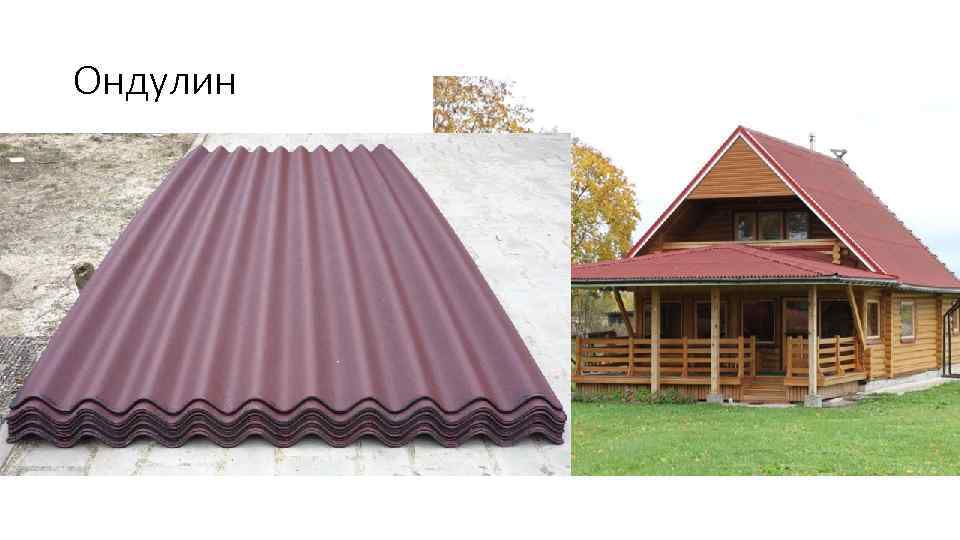

Ондулин Ондулин

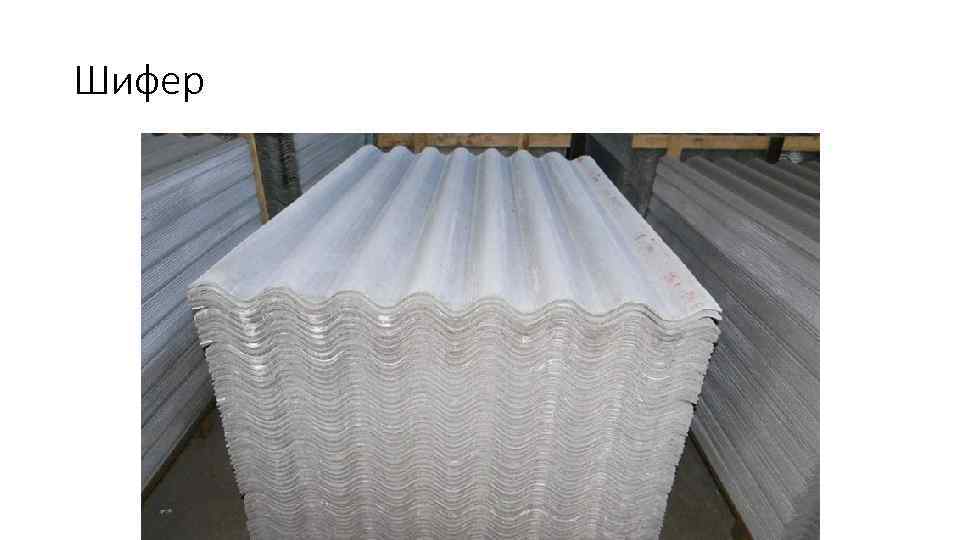

Шифер Шифер

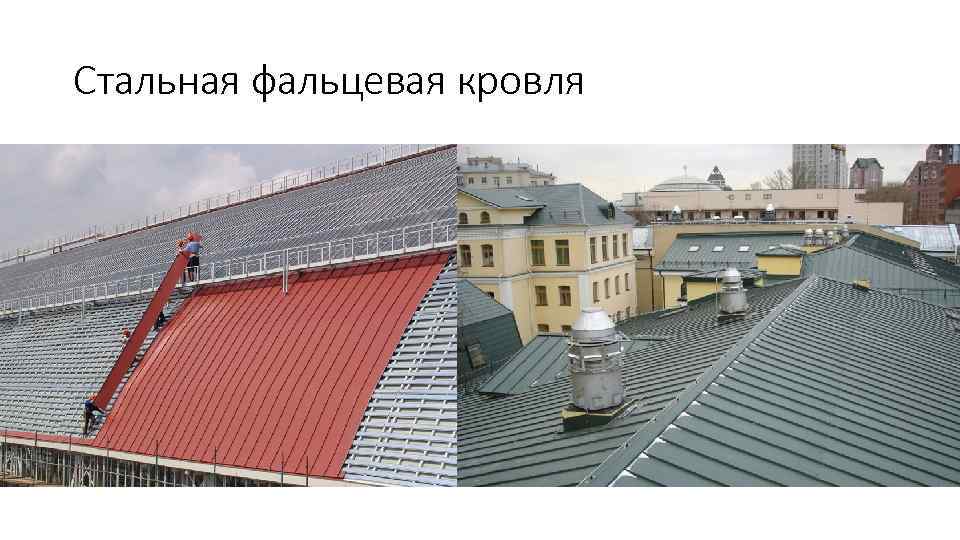

Стальная фальцевая кровля Стальная фальцевая кровля

Стальная фальцевая кровля Стальная фальцевая кровля

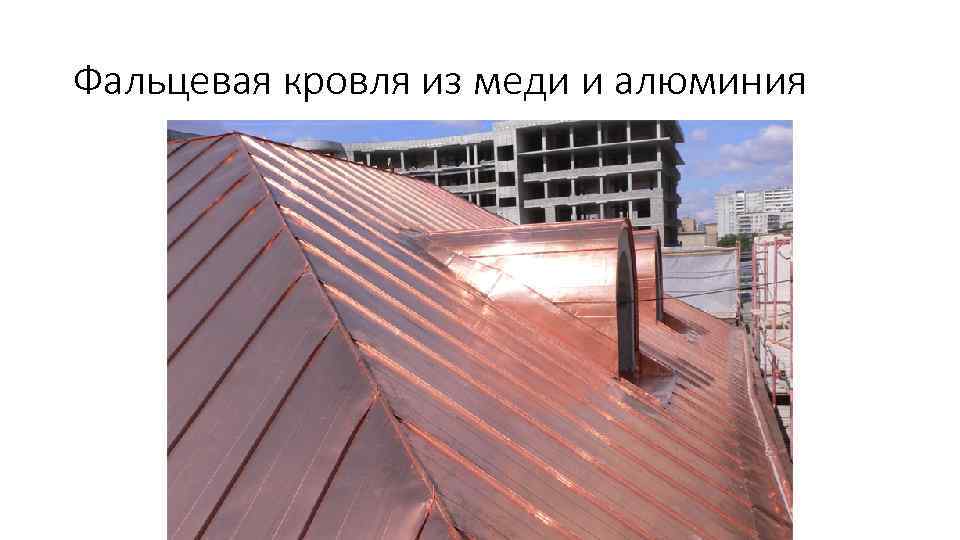

Фальцевая кровля из меди и алюминия Фальцевая кровля из меди и алюминия

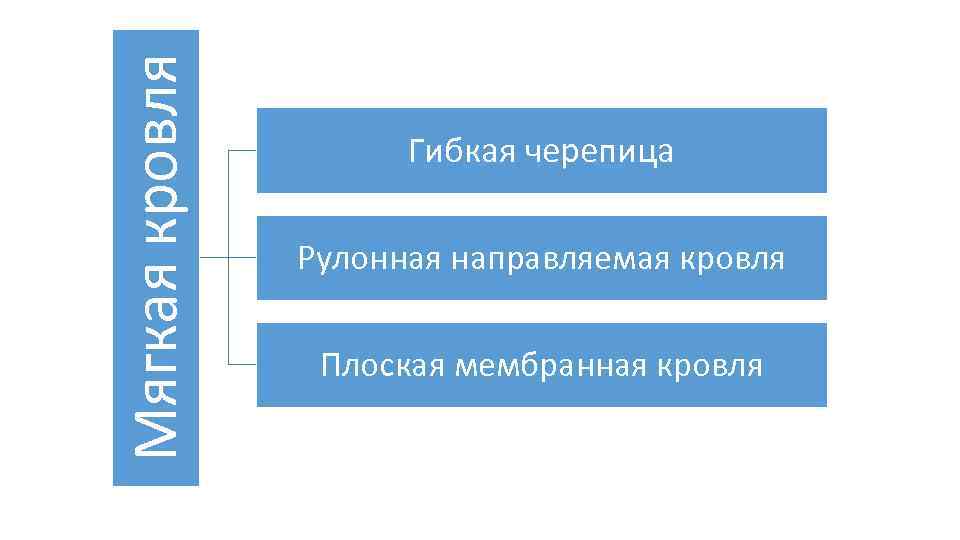

Мягкая кровля Гибкая черепица Рулонная направляемая кровля Плоская мембранная кровля Мягкая кровля Гибкая черепица Рулонная направляемая кровля Плоская мембранная кровля

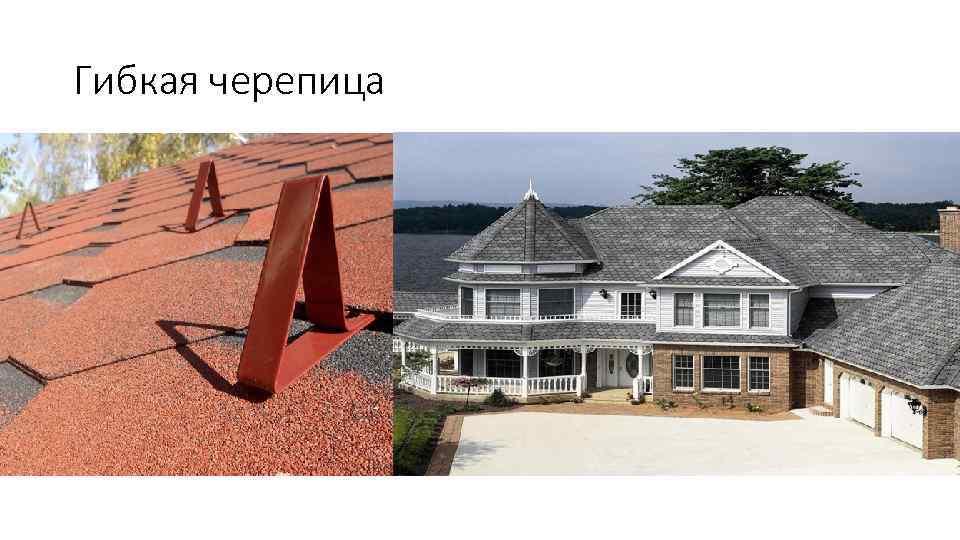

Гибкая черепица Гибкая черепица

Рулонная направляемая кровля Рулонная направляемая кровля

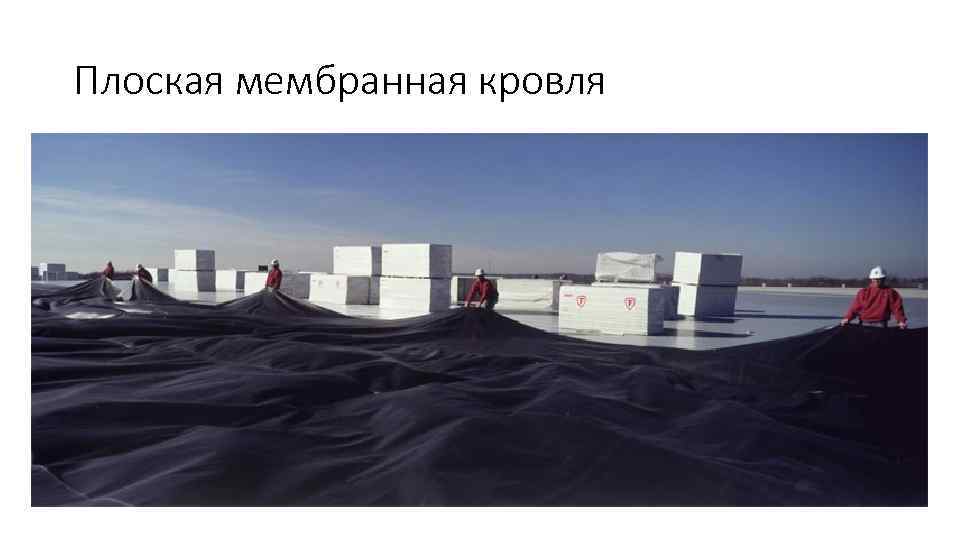

Плоская мембранная кровля Плоская мембранная кровля

Кровля из штучных материалов Керамическая черепица Песчано-цементная черепица Сланцевая кровля Кровля из штучных материалов Керамическая черепица Песчано-цементная черепица Сланцевая кровля

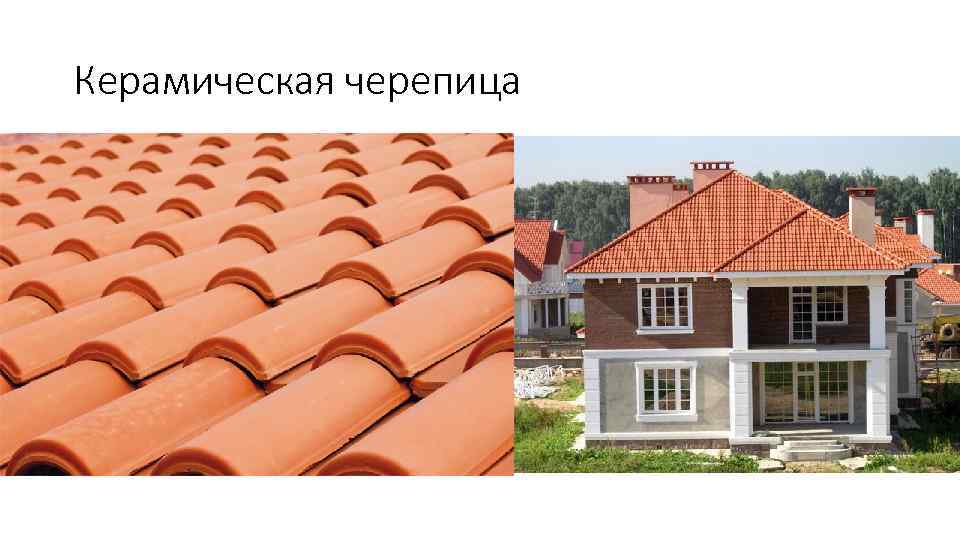

Керамическая черепица Керамическая черепица

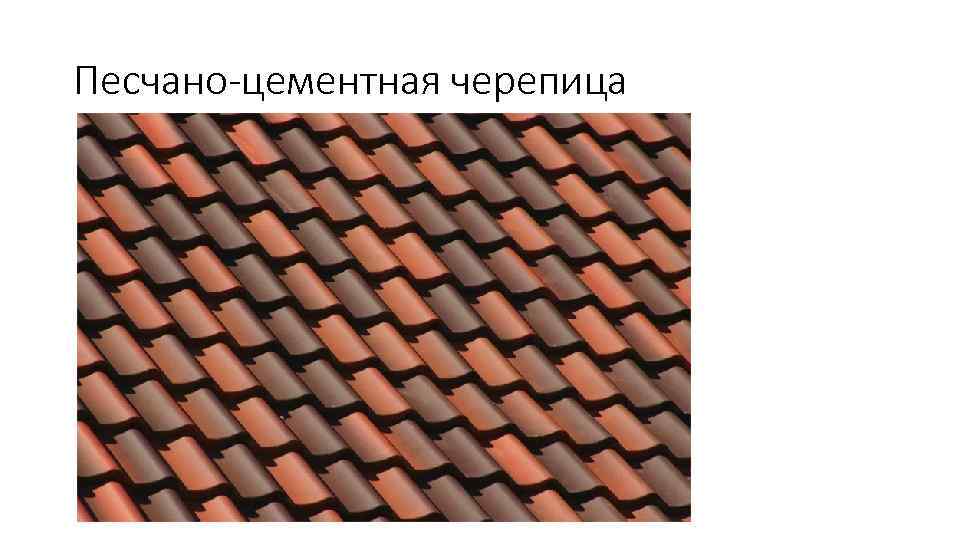

Песчано-цементная черепица Песчано-цементная черепица

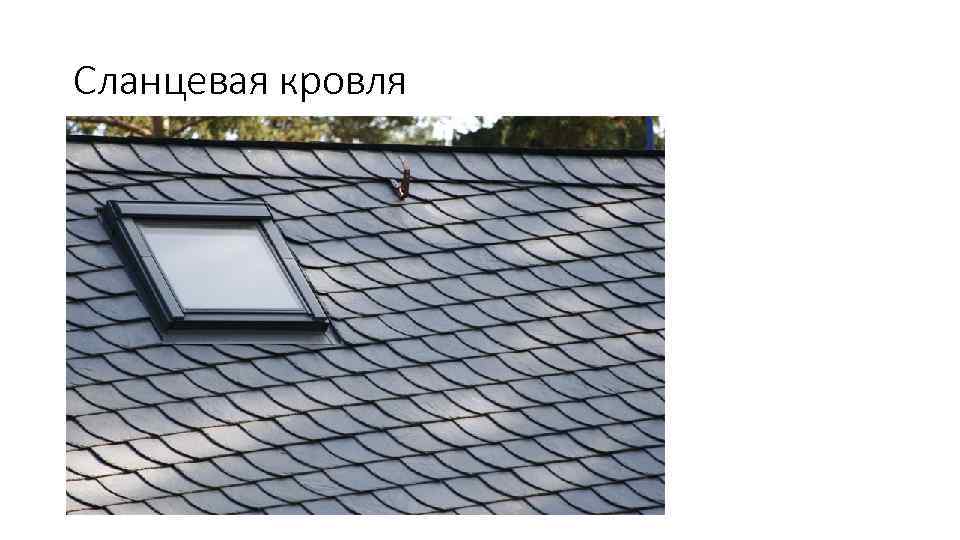

Сланцевая кровля Сланцевая кровля

Наливная кровля Наливная кровля

Нагрузки Постоянные Собственный вес Снеговой покров Временные Горизонтальная ветровая нагрузка Эксплуатационные нагрузки Нагрузки Постоянные Собственный вес Снеговой покров Временные Горизонтальная ветровая нагрузка Эксплуатационные нагрузки

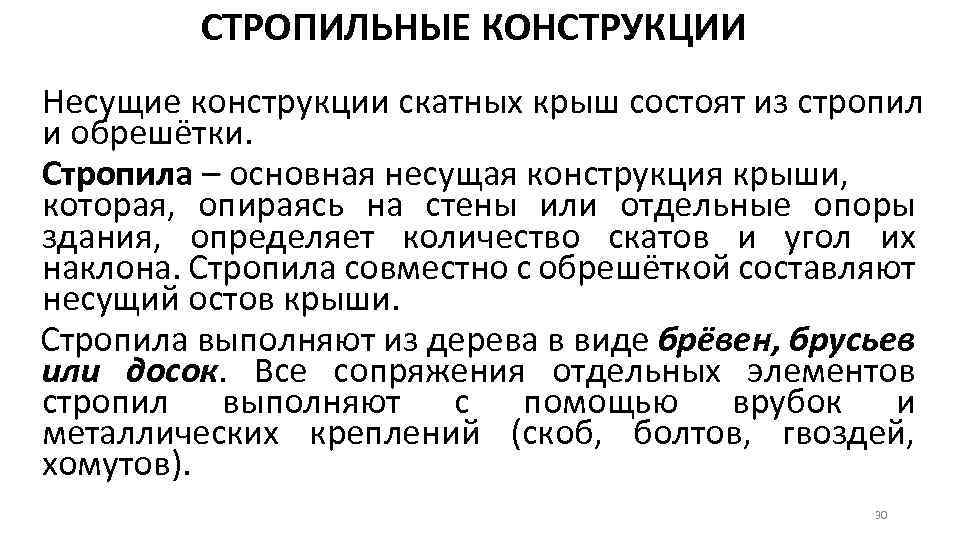

СТРОПИЛЬНЫЕ КОНСТРУКЦИИ Несущие конструкции скатных крыш состоят из стропил и обрешётки. Стропила – основная СТРОПИЛЬНЫЕ КОНСТРУКЦИИ Несущие конструкции скатных крыш состоят из стропил и обрешётки. Стропила – основная несущая конструкция крыши, которая, опираясь на стены или отдельные опоры здания, определяет количество скатов и угол их наклона. Стропила совместно с обрешёткой составляют несущий остов крыши. Стропила выполняют из дерева в виде брёвен, брусьев или досок. Все сопряжения отдельных элементов стропил выполняют с помощью врубок и металлических креплений (скоб, болтов, гвоздей, хомутов). 30

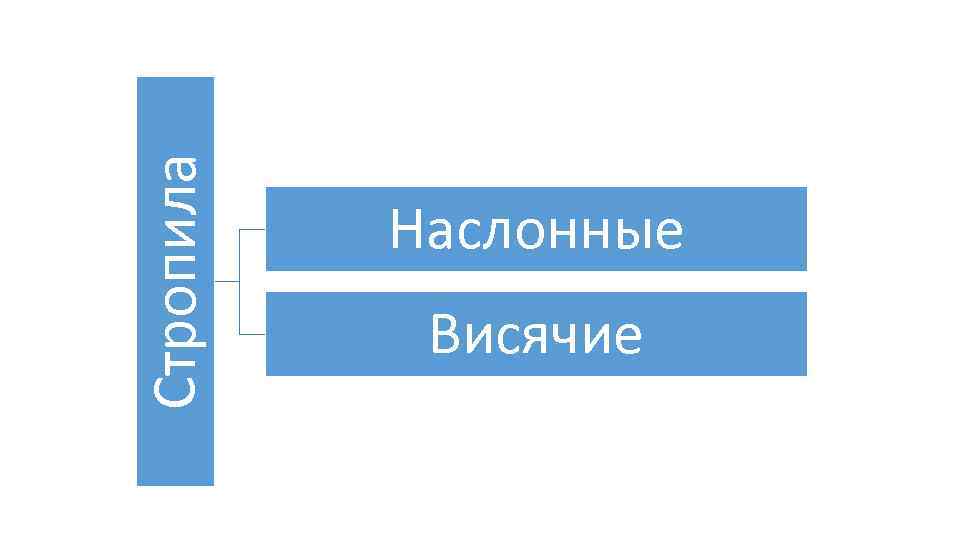

Стропила Наслонные Висячие Стропила Наслонные Висячие

Наслонными называют стропила, основные элементы которых наклонные одно- , двух- и многопролётные балки, располагаемые Наслонными называют стропила, основные элементы которых наклонные одно- , двух- и многопролётные балки, располагаемые вдоль скатов (стропильные ноги), работающие на изгиб по балочной схеме. Длина таких балок должна быть не более 6, 5 м (максимальная длина рабочей древесины). Таким образом расстояние между опорами, т. е. горизонтальная проекция балки обычно принимается не более 5 м. Помимо этих элементов наслонные стропила включают также систему прогонов, стоек, подкосов, лежней, поддерживающих стропильные ноги и передающих нагрузку на нижерасположенные стены или столбы.

НАСЛОННЫЕ СТРОПИЛА Шаг стропил устанавливается расчётом и принимается обычно 0, 8 -1, 2 метра НАСЛОННЫЕ СТРОПИЛА Шаг стропил устанавливается расчётом и принимается обычно 0, 8 -1, 2 метра и более. Внутренние стены и столбы доводят только до уровня, превышающего верх чердачного перекрытия на 15 -20 см; нет смысла загромождать конструкциями пространство чердака. 33

При наличии внутри здания опор применяют двускатные наслонные стропила. По внутренним опорам укладывают лежни При наличии внутри здания опор применяют двускатные наслонные стропила. По внутренним опорам укладывают лежни (по внутренней стене) или прогоны (при отдельностоящих опорах), по которым через 3 -4 метра устраиваются стойки как опоры для верхнего конькового прогона. Стропильные ноги укладывают на прогоны, а нижние концы этих ног на подстропильные брусья - мауэрлаты. Мауэрлаты служат для равномерного распределения нагрузки от стропильных ног на стену. Их изолируют от каменной стены прокладкой гидроизоляционного материала. Для придания жёсткости в продольном направлении от стоек к верхнему прогону подводят подкосы, которые, сокращая пролёт верхнего прогона, дают возможность уменьшить его сечение. 34

Схватка придаёт дополнительную жёсткость в поперечном направлении и гасит возникающий в конструкции распор 36 Схватка придаёт дополнительную жёсткость в поперечном направлении и гасит возникающий в конструкции распор 36

 У наружных стен во избежание срыва кровли ветром стропильные ноги через одну крепят У наружных стен во избежание срыва кровли ветром стропильные ноги через одну крепят проволочной скруткой толщиной 4 -6 мм. к костылю или к ершу, заделанным либо в стену, либо к балочным элементам чердачного перекрытия. Диагональные (или накосные) стропильные балки, укладываемые в местах накосных рёбер крыши, опираются в коньке. Стропильные ноги, устанавливаемые в углах, врубаются в диагональные балки, располагаясь с ними в одной плоскости. Эти диагональные балки имеют большую длину и большие нагрузки, и поэтому поддерживаются дополнительными опорами в пролёте в виде стоек, подкосов и шпренгелей. Вальмовый скат образуется с помощью диагональных (накосных) стропильных ног и нарожников – укороченных стропильных ног, опирающихся на мауэрлат и диагональную стропильную ногу. 37

Врубка «ласточкин хвост» 1. 2. 3. 4. 5. 6. 7. Мауэрлат, Кобылка, Стропильная нога, Врубка «ласточкин хвост» 1. 2. 3. 4. 5. 6. 7. Мауэрлат, Кобылка, Стропильная нога, Шпренгельная ферма, Нарожники, Диагональная (накосная) нога, Коньковый прогон, Шпренгельная ферма (шпренгель) 38

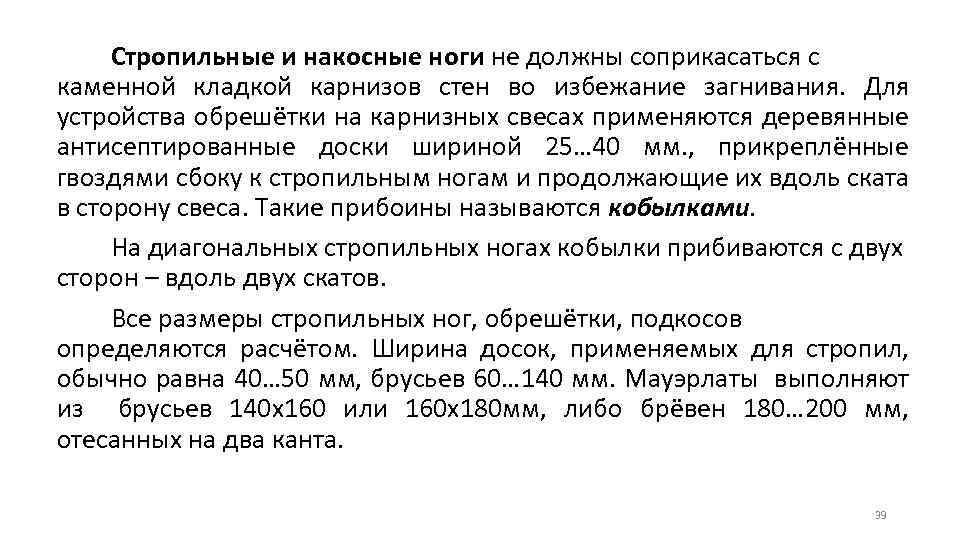

Стропильные и накосные ноги не должны соприкасаться с каменной кладкой карнизов стен во избежание Стропильные и накосные ноги не должны соприкасаться с каменной кладкой карнизов стен во избежание загнивания. Для устройства обрешётки на карнизных свесах применяются деревянные антисептированные доски шириной 25… 40 мм. , прикреплённые гвоздями сбоку к стропильным ногам и продолжающие их вдоль ската в сторону свеса. Такие прибоины называются кобылками. На диагональных стропильных ногах кобылки прибиваются с двух сторон – вдоль двух скатов. Все размеры стропильных ног, обрешётки, подкосов определяются расчётом. Ширина досок, применяемых для стропил, обычно равна 40… 50 мм, брусьев 60… 140 мм. Мауэрлаты выполняют из брусьев 140 х160 или 160 х180 мм, либо брёвен 180… 200 мм, отесанных на два канта. 39

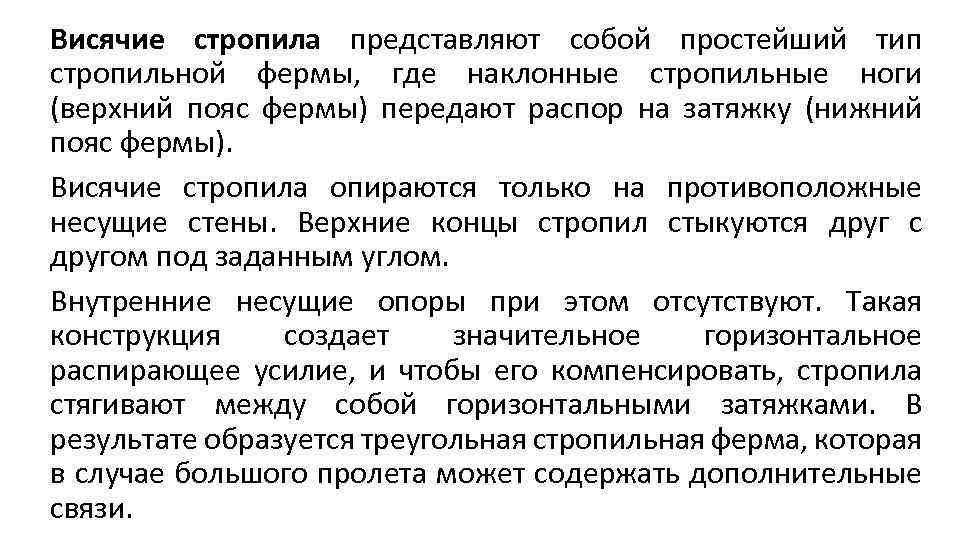

Висячие стропила представляют собой простейший тип стропильной фермы, где наклонные стропильные ноги (верхний пояс Висячие стропила представляют собой простейший тип стропильной фермы, где наклонные стропильные ноги (верхний пояс фермы) передают распор на затяжку (нижний пояс фермы). Висячие стропила опираются только на противоположные несущие стены. Верхние концы стропил стыкуются друг с другом под заданным углом. Внутренние несущие опоры при этом отсутствуют. Такая конструкция создает значительное горизонтальное распирающее усилие, и чтобы его компенсировать, стропила стягивают между собой горизонтальными затяжками. В результате образуется треугольная стропильная ферма, которая в случае большого пролета может содержать дополнительные связи.

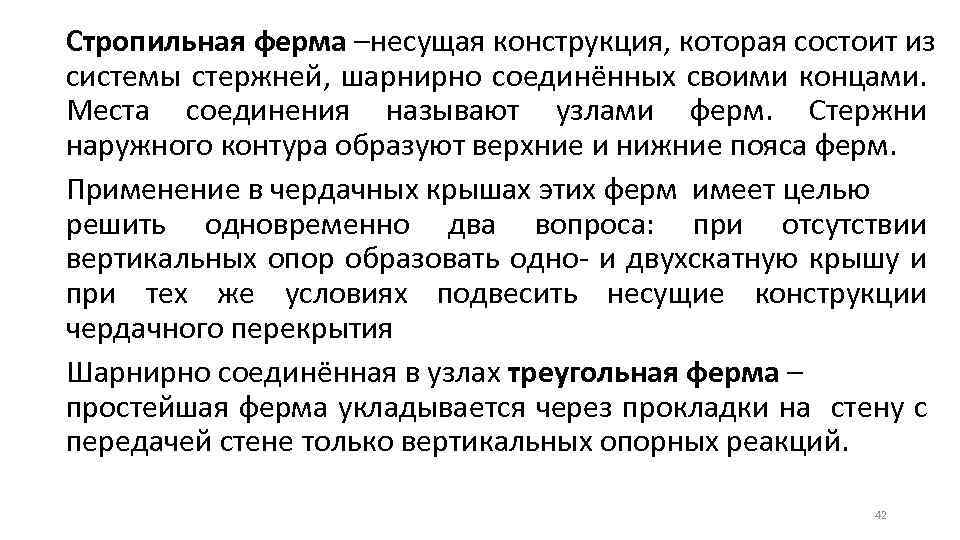

Стропильная ферма –несущая конструкция, которая состоит из системы стержней, шарнирно соединённых своими концами. Места Стропильная ферма –несущая конструкция, которая состоит из системы стержней, шарнирно соединённых своими концами. Места соединения называют узлами ферм. Стержни наружного контура образуют верхние и нижние пояса ферм. Применение в чердачных крышах этих ферм имеет целью решить одновременно два вопроса: при отсутствии вертикальных опор образовать одно- и двухскатную крышу и при тех же условиях подвесить несущие конструкции чердачного перекрытия Шарнирно соединённая в узлах треугольная ферма – простейшая ферма укладывается через прокладки на стену с передачей стене только вертикальных опорных реакций. 42

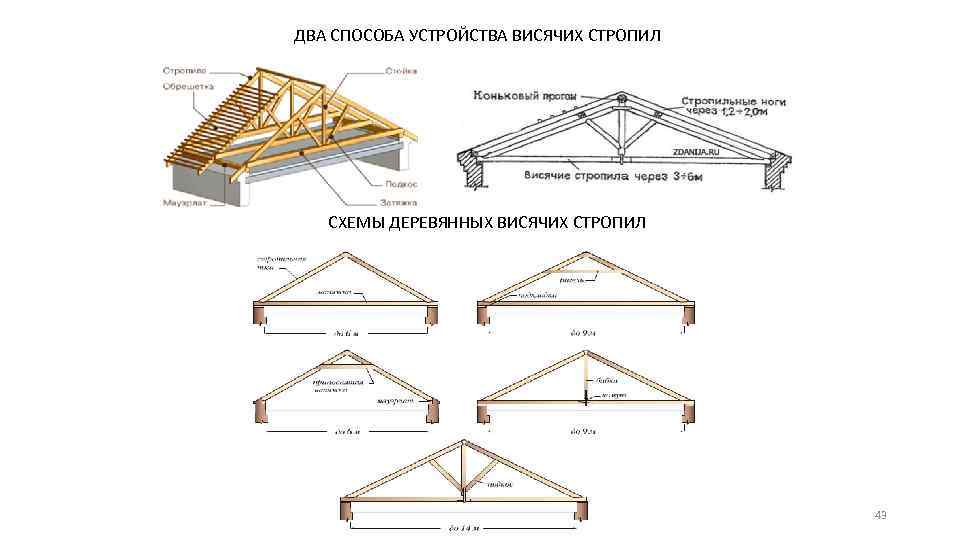

ДВА СПОСОБА УСТРОЙСТВА ВИСЯЧИХ СТРОПИЛ СХЕМЫ ДЕРЕВЯННЫХ ВИСЯЧИХ СТРОПИЛ 43 ДВА СПОСОБА УСТРОЙСТВА ВИСЯЧИХ СТРОПИЛ СХЕМЫ ДЕРЕВЯННЫХ ВИСЯЧИХ СТРОПИЛ 43

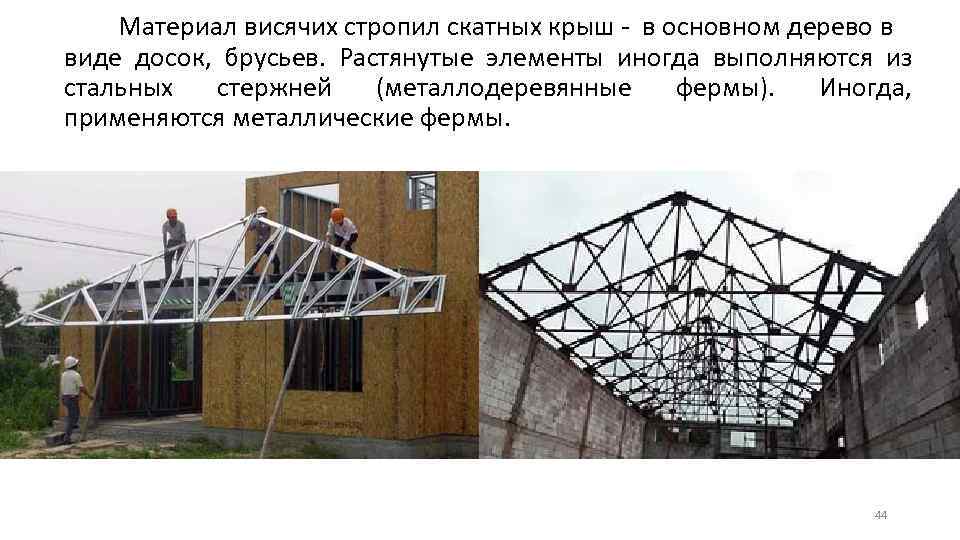

Материал висячих стропил скатных крыш - в основном дерево в виде досок, брусьев. Растянутые Материал висячих стропил скатных крыш - в основном дерево в виде досок, брусьев. Растянутые элементы иногда выполняются из стальных стержней (металлодеревянные фермы). Иногда, применяются металлические фермы. 44

Балконы, лоджии, эркеры. Окна, двери, ворота. Балконы, лоджии, эркеры. Окна, двери, ворота.

Балкон – выносная площадка по наружной стене здания (до 1, 5 м), имеющая ограждение Балкон – выносная площадка по наружной стене здания (до 1, 5 м), имеющая ограждение по трем сторонам высотой до 0, 9 м.

Балконы Открытые С ветрозащитными стенками Балконы Открытые С ветрозащитными стенками

Ограждение: -металлическая решётка и экраны (металл, стеклопластик, асбестоцементные листы, армированное стекло), -рельефный тонкостенный бетон, Ограждение: -металлическая решётка и экраны (металл, стеклопластик, асбестоцементные листы, армированное стекло), -рельефный тонкостенный бетон, - армоцементные плиты, - кладка из лицевого кирпича, толщиной 120 мм ( в кирпичных домах). 1 – несущая железобетонная плита; 2 - ограждение балкона

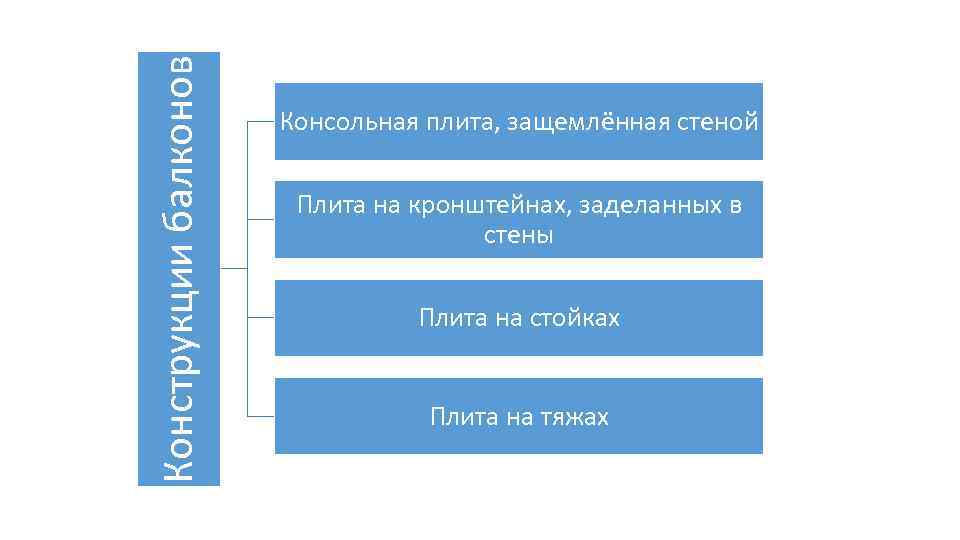

Конструкции балконов Консольная плита, защемлённая стеной Плита на кронштейнах, заделанных в стены Плита на Конструкции балконов Консольная плита, защемлённая стеной Плита на кронштейнах, заделанных в стены Плита на стойках Плита на тяжах

52 52

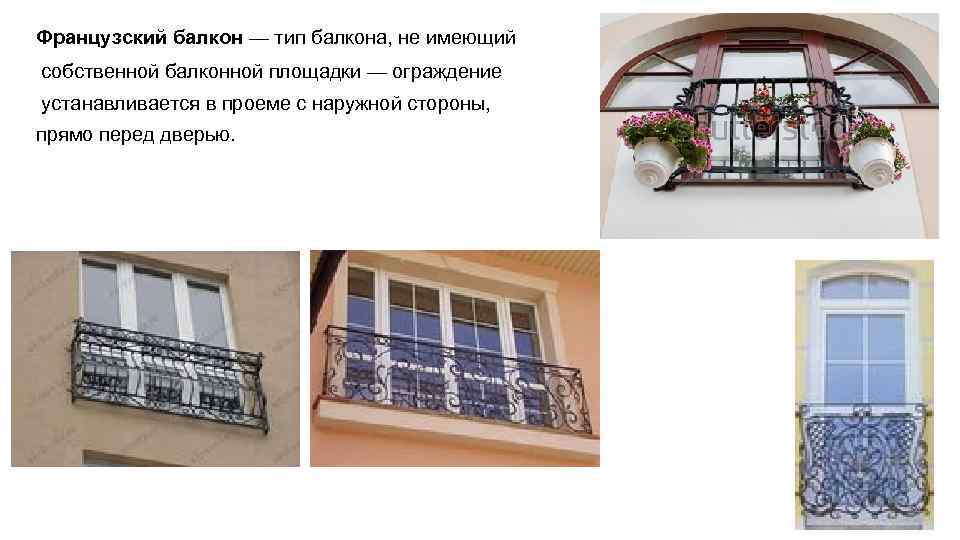

Французский балкон — тип балкона, не имеющий собственной балконной площадки — ограждение устанавливается в Французский балкон — тип балкона, не имеющий собственной балконной площадки — ограждение устанавливается в проеме с наружной стороны, прямо перед дверью. 54

Лоджия – перекрытое и огражденное с трёх сторон помещение, открытое во внешнее пространство. Лоджия – перекрытое и огражденное с трёх сторон помещение, открытое во внешнее пространство.

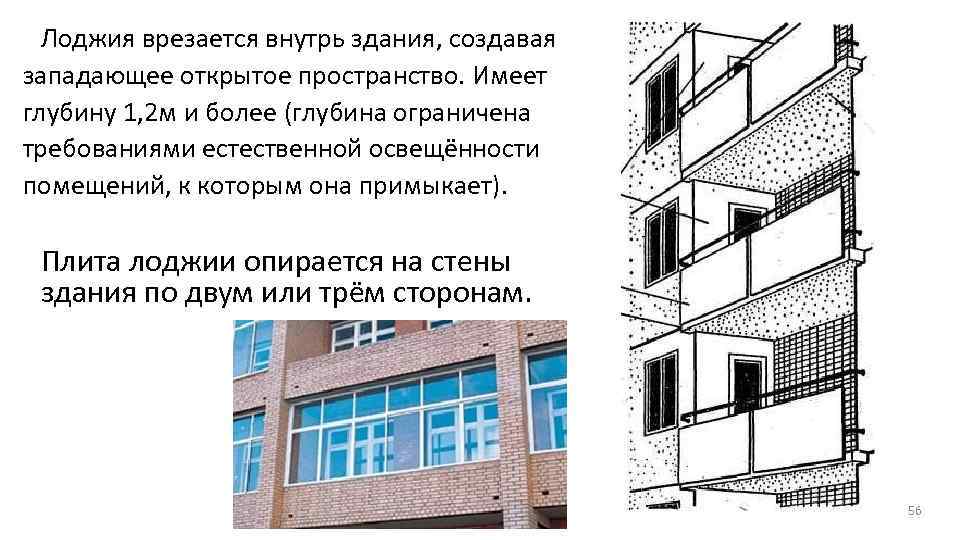

Лоджия врезается внутрь здания, создавая западающее открытое пространство. Имеет глубину 1, 2 м и Лоджия врезается внутрь здания, создавая западающее открытое пространство. Имеет глубину 1, 2 м и более (глубина ограничена требованиями естественной освещённости помещений, к которым она примыкает). Плита лоджии опирается на стены здания по двум или трём сторонам. 56

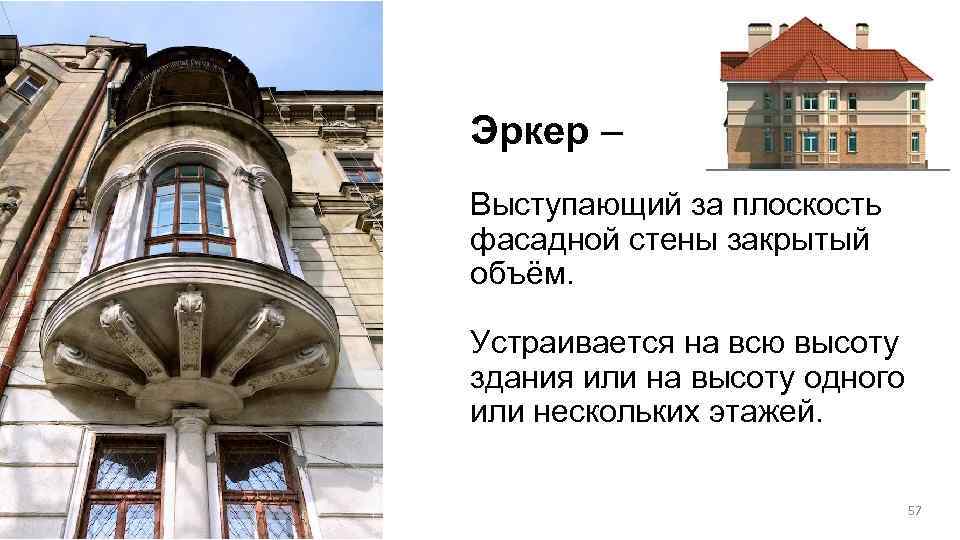

Эркер – Выступающий за плоскость фасадной стены закрытый объём. Устраивается на всю высоту здания Эркер – Выступающий за плоскость фасадной стены закрытый объём. Устраивается на всю высоту здания или на высоту одного или нескольких этажей. 57

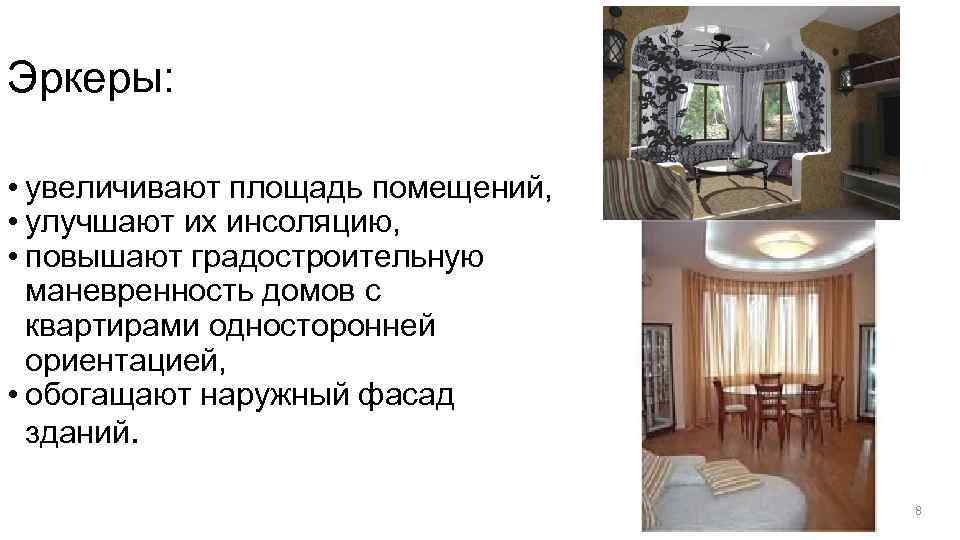

Эркеры: • увеличивают площадь помещений, • улучшают их инсоляцию, • повышают градостроительную маневренность домов Эркеры: • увеличивают площадь помещений, • улучшают их инсоляцию, • повышают градостроительную маневренность домов с квартирами односторонней ориентацией, • обогащают наружный фасад зданий. 58

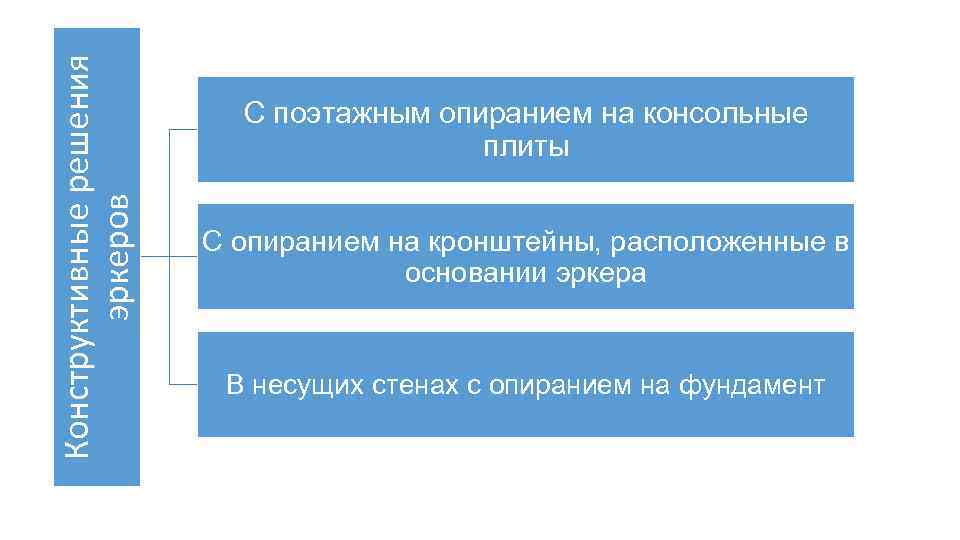

Конструктивные решения эркеров С поэтажным опиранием на консольные плиты С опиранием на кронштейны, расположенные Конструктивные решения эркеров С поэтажным опиранием на консольные плиты С опиранием на кронштейны, расположенные в основании эркера В несущих стенах с опиранием на фундамент

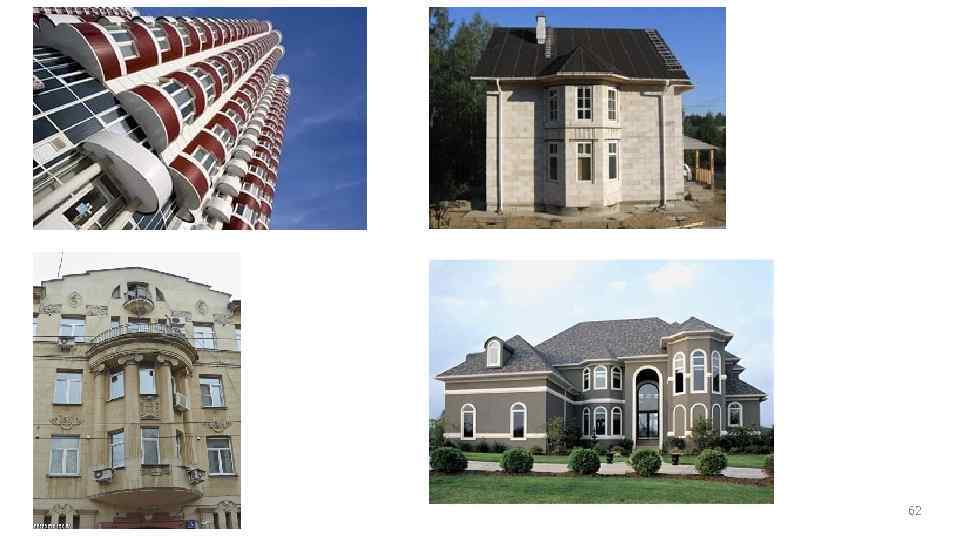

62 62

СВЕТОВЫЕ ФОНАРИ Фонарь - надстройка различной формы с вертикальным или слегка наклонным остеклением. Для СВЕТОВЫЕ ФОНАРИ Фонарь - надстройка различной формы с вертикальным или слегка наклонным остеклением. Для остекления применяется армированное стекло. 64

В зенитных фонарях остекление находится в плоскости покрытия или слегка выступает над ним, обеспечивая В зенитных фонарях остекление находится в плоскости покрытия или слегка выступает над ним, обеспечивая герметичность заделки кровельного материала и предотвращая занос фонаря снегом. 65

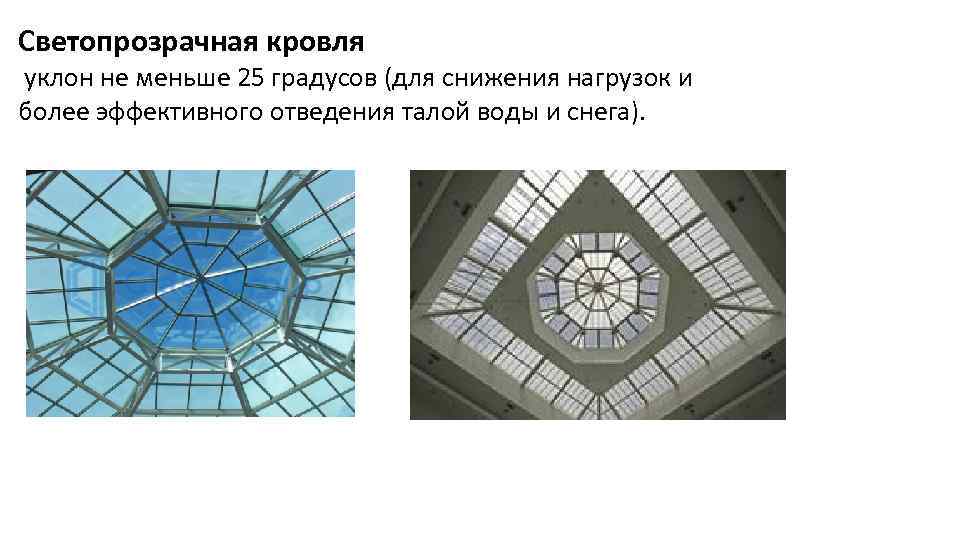

Светопрозрачная кровля уклон не меньше 25 градусов (для снижения нагрузок и более эффективного отведения Светопрозрачная кровля уклон не меньше 25 градусов (для снижения нагрузок и более эффективного отведения талой воды и снега).

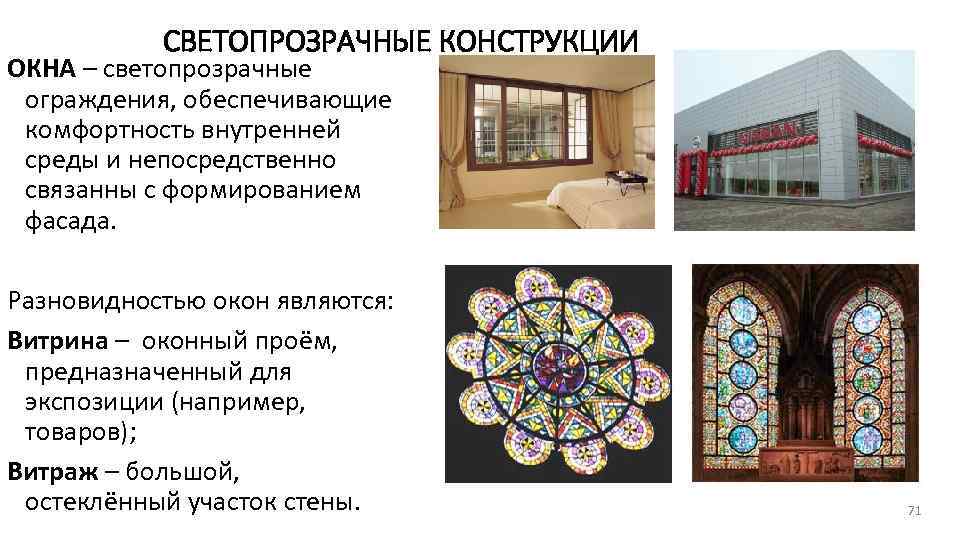

СВЕТОПРОЗРАЧНЫЕ КОНСТРУКЦИИ ОКНА – светопрозрачные ограждения, обеспечивающие комфортность внутренней среды и непосредственно связанны с СВЕТОПРОЗРАЧНЫЕ КОНСТРУКЦИИ ОКНА – светопрозрачные ограждения, обеспечивающие комфортность внутренней среды и непосредственно связанны с формированием фасада. Разновидностью окон являются: Витрина – оконный проём, предназначенный для экспозиции (например, товаров); Витраж – большой, остеклённый участок стены. 71

Заполнение оконного проема 1 – оконная коробка; 2 - гидроизоляция оконной коробки; 3 – Заполнение оконного проема 1 – оконная коробка; 2 - гидроизоляция оконной коробки; 3 – конопатка; 4 – железобетонная перемычка; 5 – форточка; 6 – оконный откос; 7 – подоконная доска; 8 – ниша подоконного отопительного прибора; 9 – створка оконного переплета; 10 – ветроостанов; 11 – шпингалет; 12 – подоконный наружный слив; 13 – деревянная пробка в стене для крепления коробки; 14 – оконная четверть; 15 – штанга фрамуги; 16 – фрамуга 75

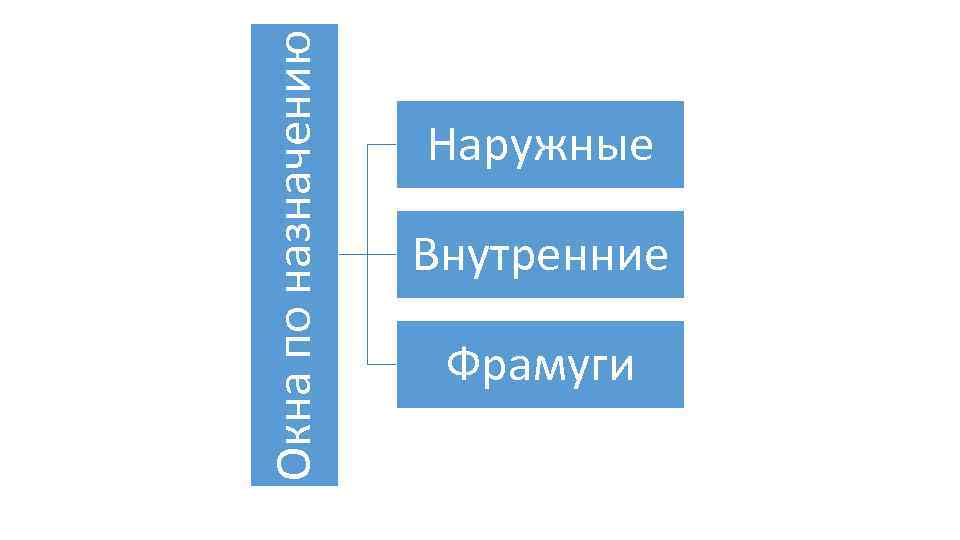

Окна по назначению Наружные Внутренние Фрамуги Окна по назначению Наружные Внутренние Фрамуги

По количеству створок Одностворчатые Двухстворчатые Трёхстворчатые По количеству створок Одностворчатые Двухстворчатые Трёхстворчатые

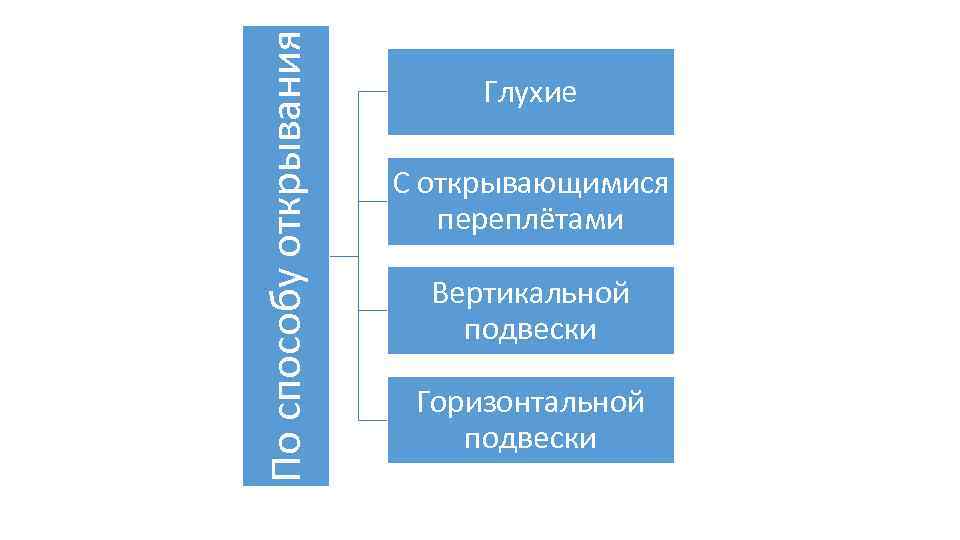

По способу открывания Глухие С открывающимися переплётами Вертикальной подвески Горизонтальной подвески По способу открывания Глухие С открывающимися переплётами Вертикальной подвески Горизонтальной подвески

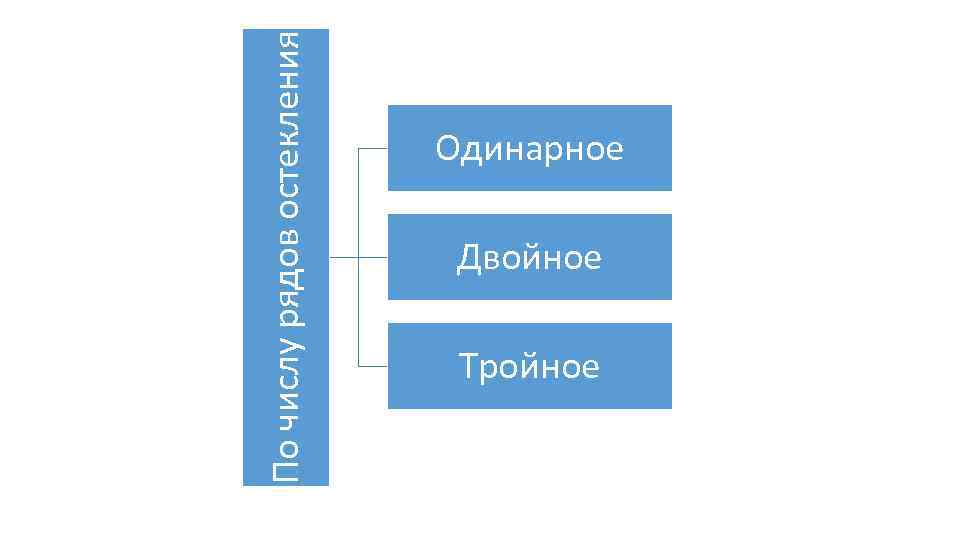

По числу рядов остекления Одинарное Двойное Тройное По числу рядов остекления Одинарное Двойное Тройное

По виду светопрозрачного материала Обычное стекло Специальное стекло Профилированное стекло Стеклоблоки По виду светопрозрачного материала Обычное стекло Специальное стекло Профилированное стекло Стеклоблоки

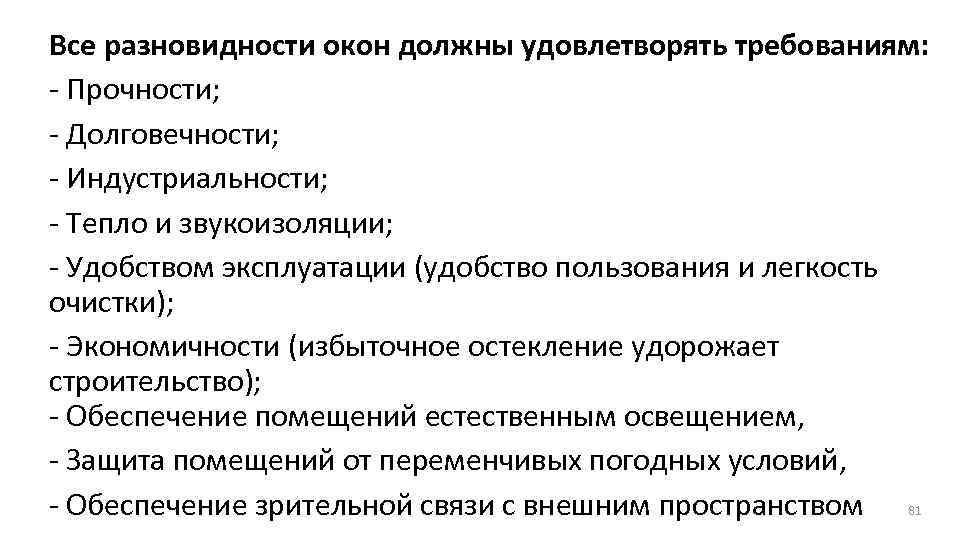

Все разновидности окон должны удовлетворять требованиям: - Прочности; - Долговечности; - Индустриальности; - Тепло Все разновидности окон должны удовлетворять требованиям: - Прочности; - Долговечности; - Индустриальности; - Тепло и звукоизоляции; - Удобством эксплуатации (удобство пользования и легкость очистки); - Экономичности (избыточное остекление удорожает строительство); - Обеспечение помещений естественным освещением, - Защита помещений от переменчивых погодных условий, - Обеспечение зрительной связи с внешним пространством 81

Размеры окон кратны укрупнённому модулю 1, 5 М, 3 М: Например: 600 х900, 600 Размеры окон кратны укрупнённому модулю 1, 5 М, 3 М: Например: 600 х900, 600 х1200, 900 х900, 900 х1200, 900 х1350, 1200 х1200, 1500 х900, 1500 х1200, 1800 х900, 1800 х1350. Площадь окна составляет от 1/6 до 1/10 площади помещения.

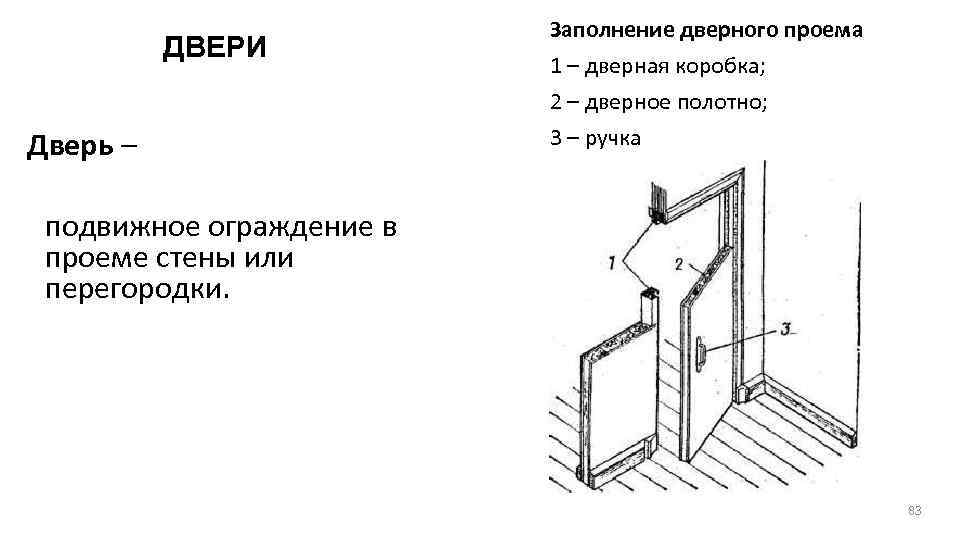

ДВЕРИ Дверь – Заполнение дверного проема 1 – дверная коробка; 2 – дверное полотно; ДВЕРИ Дверь – Заполнение дверного проема 1 – дверная коробка; 2 – дверное полотно; 3 – ручка подвижное ограждение в проеме стены или перегородки. 83

По назначению Наружные Внутренние Служебные Парадные По назначению Наружные Внутренние Служебные Парадные

По числу полотен Однопольные Полуторапольные Двупольные По числу полотен Однопольные Полуторапольные Двупольные

По характеру ограждения Глухие Полуостеклённые Остеклённые По характеру ограждения Глухие Полуостеклённые Остеклённые

По способу открывания: - В одну сторону; - В обе стороны; - Раздвижные; - По способу открывания: - В одну сторону; - В обе стороны; - Раздвижные; - Складывающиеся; - Вращающиеся. Двери на путях эвакуации открываются по направлению выхода из здания Двери а – полуторапольная; б – двупольная; в – раздвижная; г – складывающаяся; д - вращающаяся Ширина дверей – 0, 6 -2, 4 м Высота дверей – 2 м (входных – до 2, 3 м) 91

ВОРОТА Ворота предназначены для пропуска внутрь здания и на территорию участка транспортных средств. Для ВОРОТА Ворота предназначены для пропуска внутрь здания и на территорию участка транспортных средств. Для пропуска автотранспорта применяются ворота размером 3, 6 x 3; 3, 6 x 3, 6 и 4, 2 x 4, 2 м. Открывание ворот ручное и автоматическое. С наружной стороны ворот для въезда автомобилей в гараж устраиваются пандусы с уклоном 1: 10. 92

95 95

ГАБАРИТЫ ГАРАЖА 97 ГАБАРИТЫ ГАРАЖА 97
