КРЫШИ. Конструкция плоских чердачных крыш

ТРЕБОВАНИЯ К ПОКРЫТИЮ И КРОВЛЕ ПОКРЫТИЕ– это система конструктивных элементов, защищающих внутреннее пространство здания от атмосферных воздействий. ТРЕБОВАНИЯ (см малоэтажные здания): 1) функциональные: • теплозащита (обеспечение требуемой температуры и влажности в чердаке); • защита от ветра, осадков, пыли и т. п. ; • удобство эксплуатации (чистка, ремонт); • планировка чердачных помещений с учетом размещения необходимых элементов (отопления, вентиляции, лифтового хозяйства, площадок, оранжерей и т. д. ); • недопущение образования наледей и сосулек на кровле.

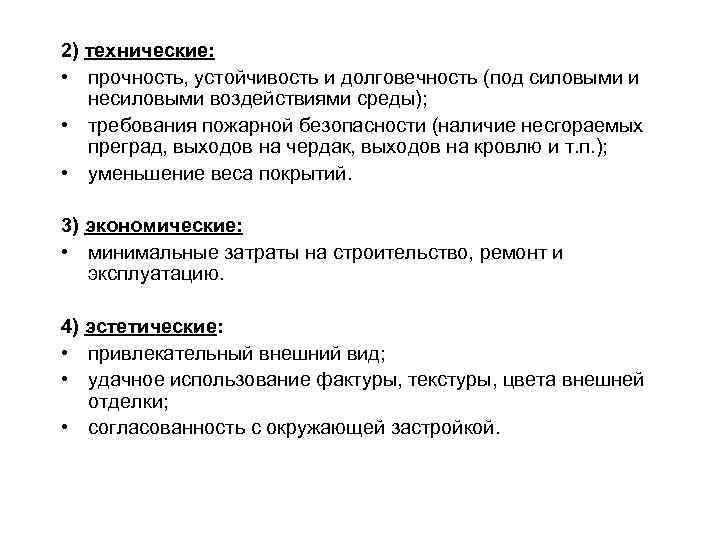

2) технические: • прочность, устойчивость и долговечность (под силовыми и несиловыми воздействиями среды); • требования пожарной безопасности (наличие несгораемых преград, выходов на чердак, выходов на кровлю и т. п. ); • уменьшение веса покрытий. 3) экономические: • минимальные затраты на строительство, ремонт и эксплуатацию. 4) эстетические: • привлекательный внешний вид; • удачное использование фактуры, текстуры, цвета внешней отделки; • согласованность с окружающей застройкой.

КЛАССИФИКАЦИЯ ПОКРЫТИЙ 1) по конструктивному решению • чердачные (когда есть чердачное пространство); • бесчердачные (совмещенные) – в одну конструкцию объединены перекрытие верхнего этажа и кровля: - вентилируемые (с воздушной прослойкой), - частично вентилируемые (с каналами или порами для вентиляции), - невентилируемые (без пустот).

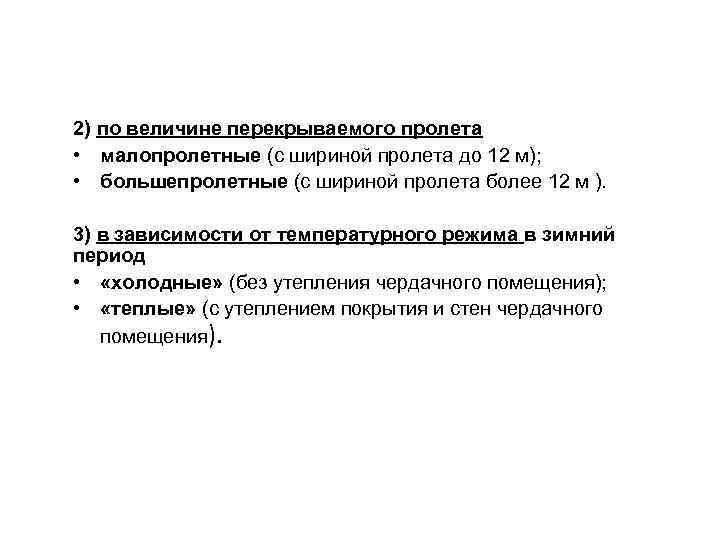

2) по величине перекрываемого пролета • малопролетные (с шириной пролета до 12 м); • большепролетные (с шириной пролета более 12 м ). 3) в зависимости от температурного режима в зимний период • «холодные» (без утепления чердачного помещения); • «теплые» (с утеплением покрытия и стен чердачного помещения).

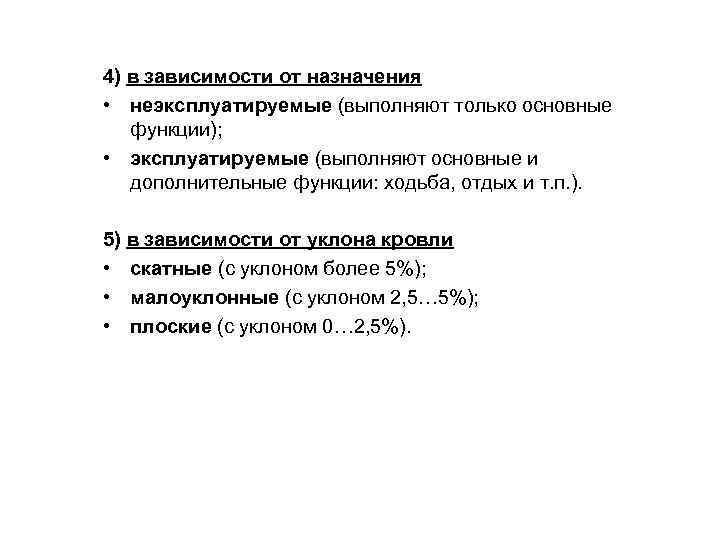

4) в зависимости от назначения • неэксплуатируемые (выполняют только основные функции); • эксплуатируемые (выполняют основные и дополнительные функции: ходьба, отдых и т. п. ). 5) в зависимости от уклона кровли • скатные (с уклоном более 5%); • малоуклонные (с уклоном 2, 5… 5%); • плоские (с уклоном 0… 2, 5%).

6) По типу кровельного материала • с кровлями из штучных материалов (уклон i = 40… 45%): - черепица керамическая, - природный шифер, - «мягкая черепица» (katepal); • - листовые кровли (i = 16… 40%): асбоцементные листы, профилированные и плоские металлические листы, металлочерепица, ондулин, и др. ;

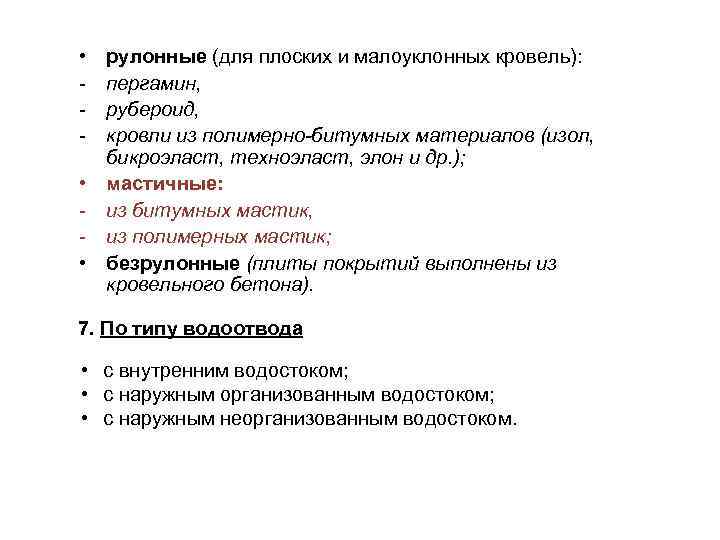

• - рулонные (для плоских и малоуклонных кровель): пергамин, рубероид, кровли из полимерно-битумных материалов (изол, бикроэласт, техноэласт, элон и др. ); • мастичные: - из битумных мастик, - из полимерных мастик; • безрулонные (плиты покрытий выполнены из кровельного бетона). 7. По типу водоотвода • с внутренним водостоком; • с наружным организованным водостоком; • с наружным неорганизованным водостоком.

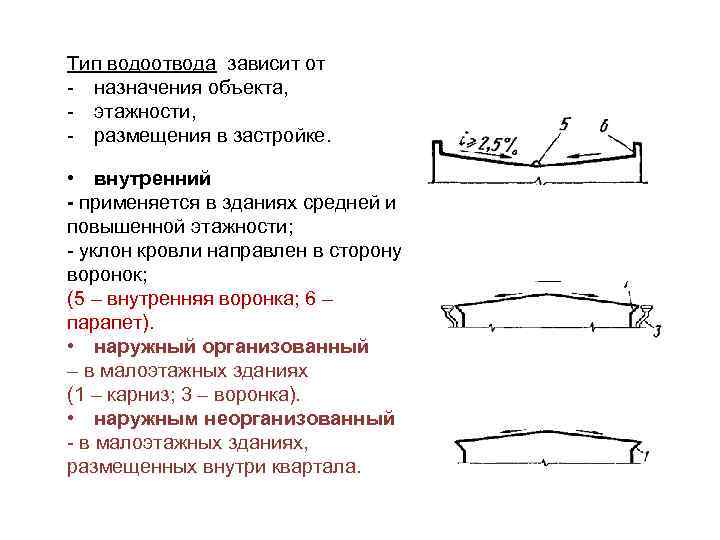

Тип водоотвода зависит от - назначения объекта, - этажности, - размещения в застройке. • внутренний - применяется в зданиях средней и повышенной этажности; - уклон кровли направлен в сторону воронок; (5 – внутренняя воронка; 6 – парапет). • наружный организованный – в малоэтажных зданиях (1 – карниз; 3 – воронка). • наружным неорганизованный - в малоэтажных зданиях, размещенных внутри квартала.

• Максимальное расстояние между воронками при любом виде кровли не должно превышать 48 м. • Рекомендуется ставить по две сближенные воронки на односекционное здание. ЛОТКОВАЯ ПЛИТА Рис. План кровли 16 – машинное отделение лифта; 1 - несущая стена; 2 – ненесущая стена; 7 – кровельная ребристая плита; 14 – водосточная воронка.

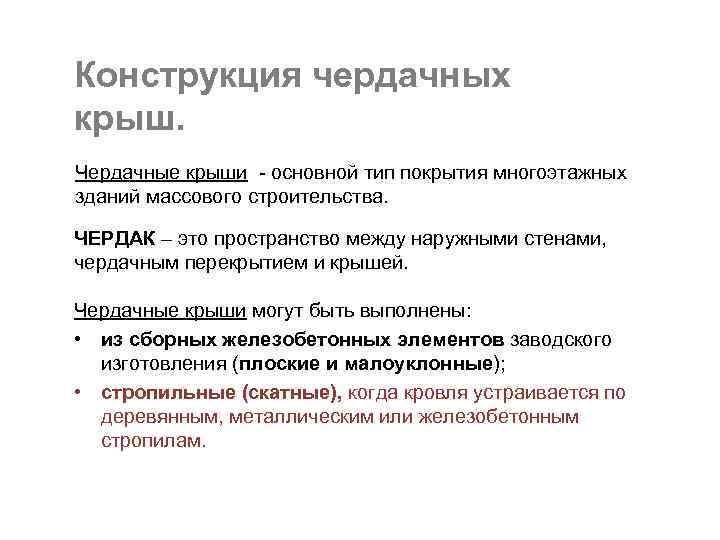

Конструкция чердачных крыш. Чердачные крыши - основной тип покрытия многоэтажных зданий массового строительства. ЧЕРДАК – это пространство между наружными стенами, чердачным перекрытием и крышей. Чердачные крыши могут быть выполнены: • из сборных железобетонных элементов заводского изготовления (плоские и малоуклонные); • стропильные (скатные), когда кровля устраивается по деревянным, металлическим или железобетонным стропилам.

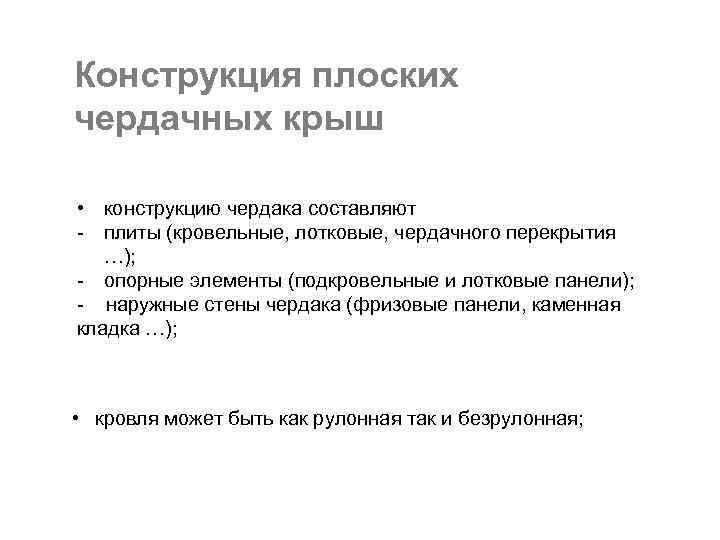

Конструкция плоских чердачных крыш • конструкцию чердака составляют - плиты (кровельные, лотковые, чердачного перекрытия …); - опорные элементы (подкровельные и лотковые панели); - наружные стены чердака (фризовые панели, каменная кладка …); • кровля может быть как рулонная так и безрулонная;

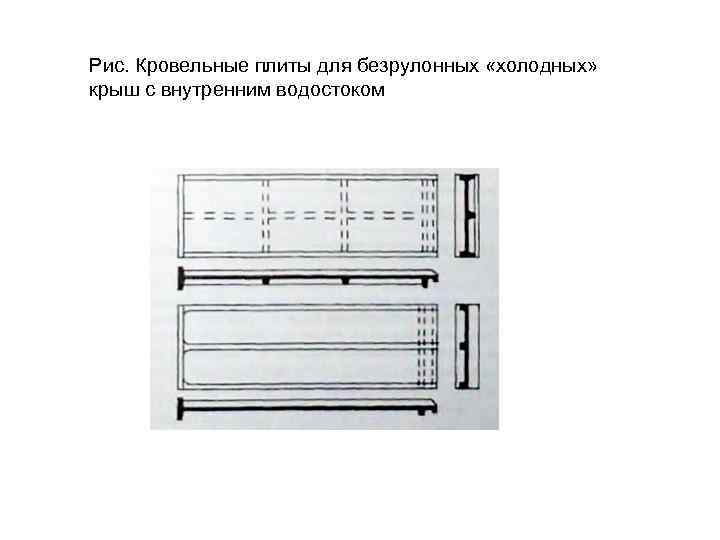

Рис. Кровельные плиты для безрулонных «холодных» крыш с внутренним водостоком

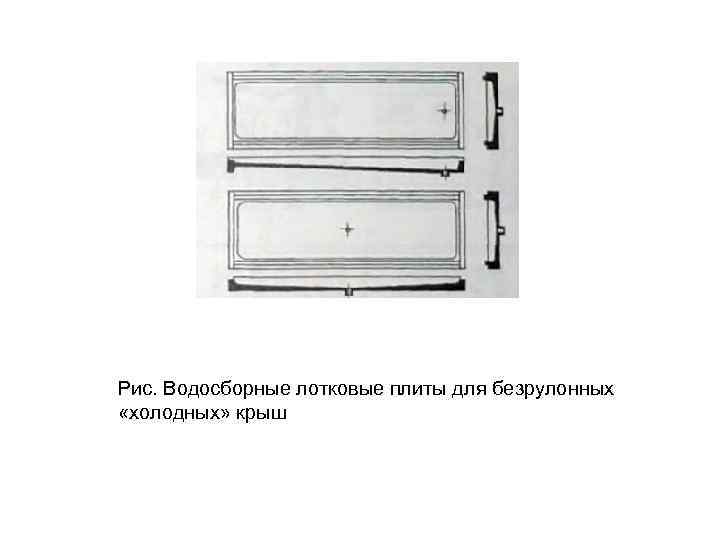

Рис. Водосборные лотковые плиты для безрулонных «холодных» крыш

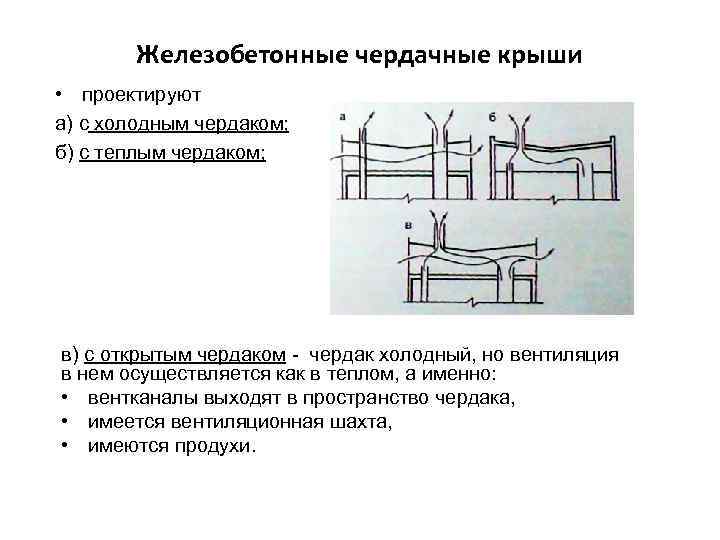

Железобетонные чердачные крыши • проектируют а) с холодным чердаком; б) с теплым чердаком; в) с открытым чердаком - чердак холодный, но вентиляция в нем осуществляется как в теплом, а именно: • вентканалы выходят в пространство чердака, • имеется вентиляционная шахта, • имеются продухи.

Принципиальные отличия холодных и теплых чердаков № п/ п ОТЛИЧИЯ ХОЛОДНЫЙ ЧЕРДАК ТЕПЛЫЙ ЧЕРДАК (tв=10… 120) 1. Утепляется… чердачное перекрытие покрытие и наружные стены чердака (фризовые панели) 2. Выход вентиляционных каналов выше кровли внутрь чердачного пространства 3. Продухи (вентиляционные отверстия) есть нет 4. Вентиляционная шахта нет есть (1 на секцию) 5. Оконные проемы открыты застеклены 6. Водоотвод утеплен в уровне чердака не утеплен 7. Достоинства лучше проветривается, не образуется конденсата и наледи на покрытиях возможна эксплуатация

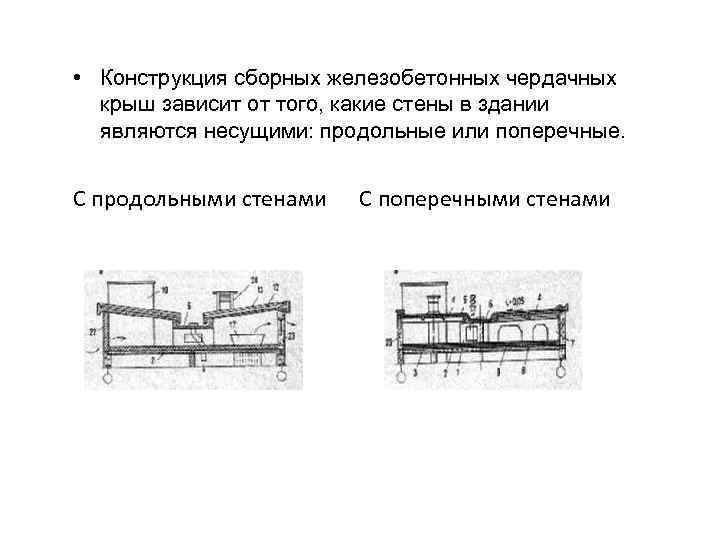

• Конструкция сборных железобетонных чердачных крыш зависит от того, какие стены в здании являются несущими: продольные или поперечные. С продольными стенами С поперечными стенами

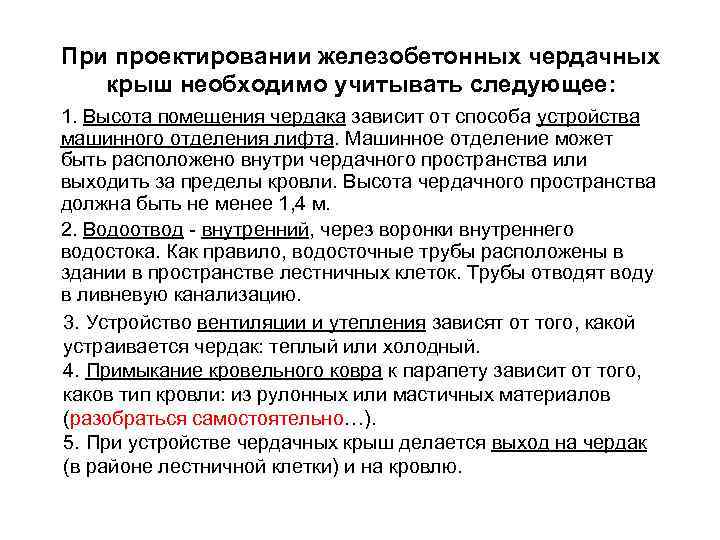

При проектировании железобетонных чердачных крыш необходимо учитывать следующее: 1. Высота помещения чердака зависит от способа устройства машинного отделения лифта. Машинное отделение может быть расположено внутри чердачного пространства или выходить за пределы кровли. Высота чердачного пространства должна быть не менее 1, 4 м. 2. Водоотвод - внутренний, через воронки внутреннего водостока. Как правило, водосточные трубы расположены в здании в пространстве лестничных клеток. Трубы отводят воду в ливневую канализацию. 3. Устройство вентиляции и утепления зависят от того, какой устраивается чердак: теплый или холодный. 4. Примыкание кровельного ковра к парапету зависит от того, каков тип кровли: из рулонных или мастичных материалов (разобраться самостоятельно…). 5. При устройстве чердачных крыш делается выход на чердак (в районе лестничной клетки) и на кровлю.

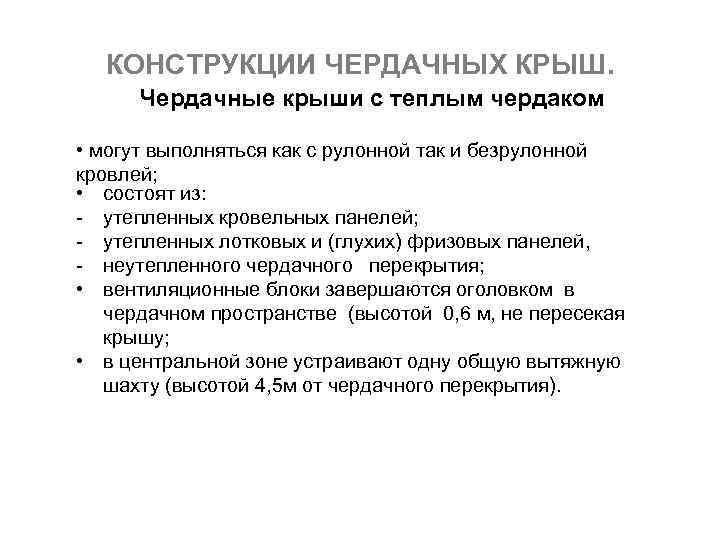

КОНСТРУКЦИИ ЧЕРДАЧНЫХ КРЫШ. Чердачные крыши с теплым чердаком • могут выполняться как с рулонной так и безрулонной кровлей; • состоят из: - утепленных кровельных панелей; - утепленных лотковых и (глухих) фризовых панелей, - неутепленного чердачного перекрытия; • вентиляционные блоки завершаются оголовком в чердачном пространстве (высотой 0, 6 м, не пересекая крышу; • в центральной зоне устраивают одну общую вытяжную шахту (высотой 4, 5 м от чердачного перекрытия).

Рис. Конструкция крыши с (теплым) чердаком 1 - несущая стена, 2 – ненесущая стена; 3 - опорная панель лотка; 4 – опорная рама; 5 - трехслойная утепленная плита лотка; 6 - трехслойная утепленная кровельная плита; 7 – рулонная кровля; 8 – внутренняя несущая стена; 9 - плита чердачного перекрытия; 10 – вытяжная шахта; 11 – водосборное корыто; 12 – машинное помещение лифта; 13 – вентиляционный блок.

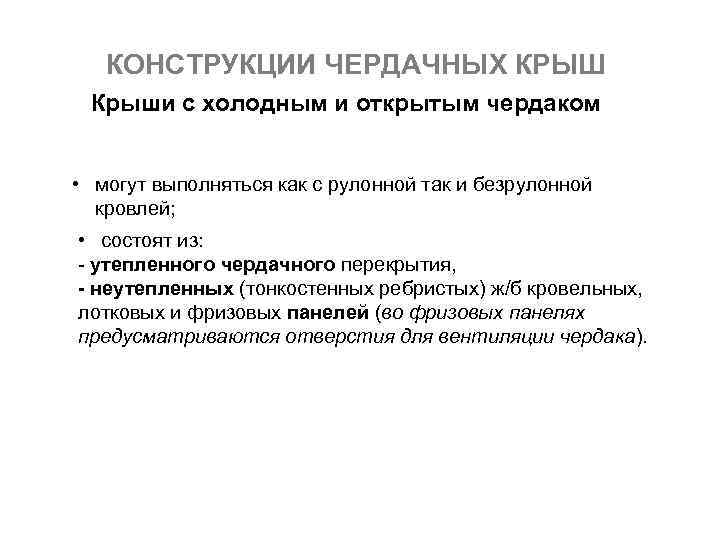

КОНСТРУКЦИИ ЧЕРДАЧНЫХ КРЫШ Крыши с холодным и открытым чердаком • могут выполняться как с рулонной так и безрулонной кровлей; • состоят из: - утепленного чердачного перекрытия, - неутепленных (тонкостенных ребристых) ж/б кровельных, лотковых и фризовых панелей (во фризовых панелях предусматриваются отверстия для вентиляции чердака).

Рис. Конструкция крыши с открытым чердаком (кровля рулонная) 1 - несущая стена, 2 – внутренняя стена; 3 – стеновая фризовая панель; 4 – парапетный вентблок; 5 – опорная панель лотка; 6 – опорная рама; 7 – лотковая плита; 8 – кровельная плита; 10 – опорный элемент фризовой панели; 11 – оголовок вентблока; 12 – плита перекрытия; 13 – утеплитель; 14 – рулонная кровля; 15 – вытяжная шахта; 16 – машинное помещение лифта; 19 – приточное отверстие.

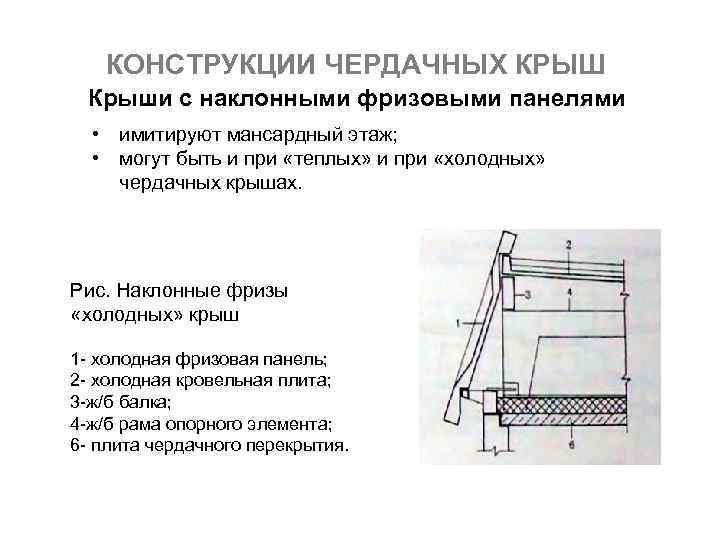

КОНСТРУКЦИИ ЧЕРДАЧНЫХ КРЫШ Крыши с наклонными фризовыми панелями • имитируют мансардный этаж; • могут быть и при «теплых» и при «холодных» чердачных крышах. Рис. Наклонные фризы «холодных» крыш 1 - холодная фризовая панель; 2 - холодная кровельная плита; 3 -ж/б балка; 4 -ж/б рама опорного элемента; 6 - плита чердачного перекрытия.

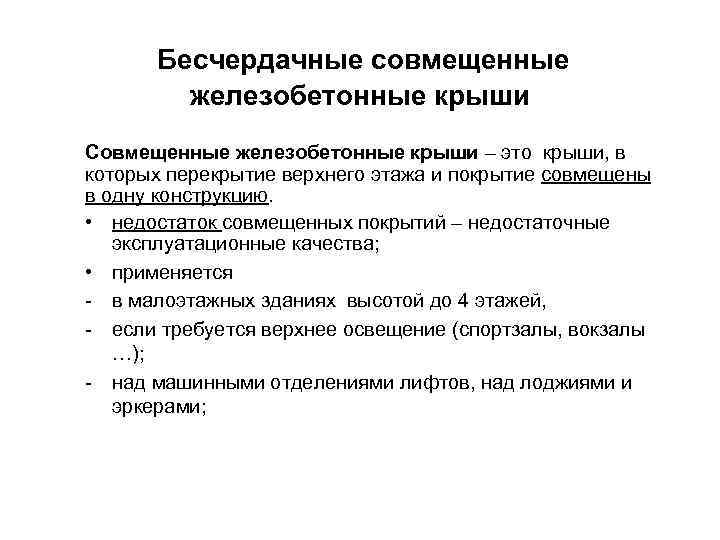

Бесчердачные совмещенные железобетонные крыши Совмещенные железобетонные крыши – это крыши, в которых перекрытие верхнего этажа и покрытие совмещены в одну конструкцию. • недостаток совмещенных покрытий – недостаточные эксплуатационные качества; • применяется - в малоэтажных зданиях высотой до 4 этажей, - если требуется верхнее освещение (спортзалы, вокзалы …); - над машинными отделениями лифтов, над лоджиями и эркерами;

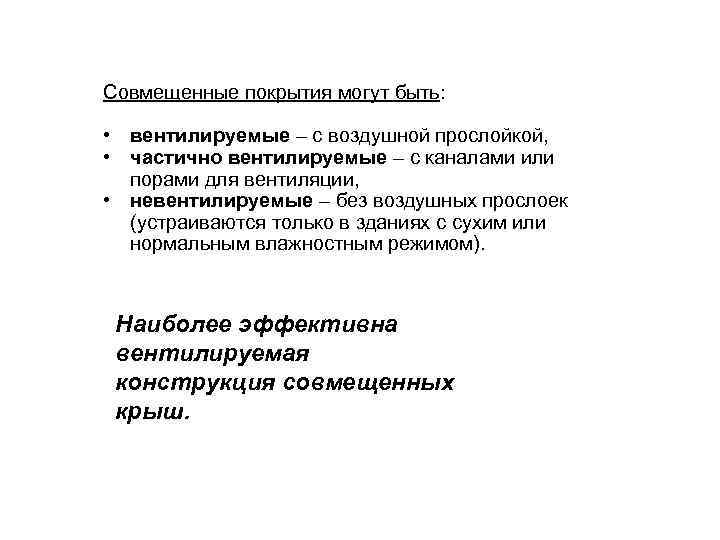

Совмещенные покрытия могут быть: • вентилируемые – с воздушной прослойкой, • частично вентилируемые – с каналами или порами для вентиляции, • невентилируемые – без воздушных прослоек (устраиваются только в зданиях с сухим или нормальным влажностным режимом). Наиболее эффективна вентилируемая конструкция совмещенных крыш.

Рис. Конструкция раздельной бесчердачной крыши 1 – рулонная кровля; 2 – стяжка; 3 - ребристая кровельная плита; 7 – воздушная прослойка; 8 – плитный утеплитель; 12 – опорный элемент; 15 – пароизоляция; 9 – ж/б плита перекрытия.

Рис. Конструкция вентилируемой бесчердачной крыши 1 – рулонная кровля; 6 – тонкая ж/б кровельная плита; 7 – воздушная прослойка; 8 – утеплитель плитный; 9 – ж/б плита перекрытия; 11 – подвесной потолок; 13 – приточные отверстия; 14 – вытяжные отверстия; 15 – пароизоляция;

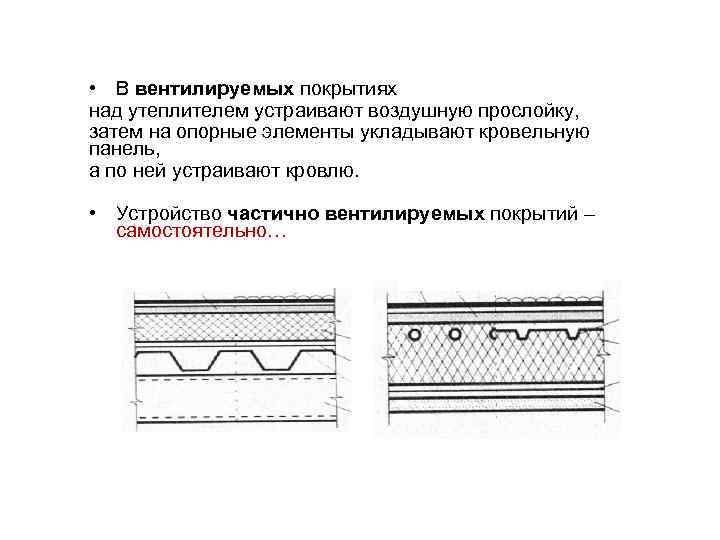

• В вентилируемых покрытиях над утеплителем устраивают воздушную прослойку, затем на опорные элементы укладывают кровельную панель, а по ней устраивают кровлю. • Устройство частично вентилируемых покрытий – самостоятельно…

Состав невентилируемого совмещенного покрытия: 1 - несущая часть – плита покрытия (многопустотная или сплошная), 2 - пароизоляция – слой битумной мастики или рулонного материала (рубероид, толь, пленка и т. п. ), 3 - утеплитель – слой шлака или керамзита (обеспечивает требуемый уклон), по верху которого укладывается жесткий плитный утеплитель или ячеистый бетон (толщина установлена теплотехническим расчетом), 4 - выравнивающая стяжка из цементного раствора или асфальтобетона (с устройством швов через 4… 6 м),

5 - рулонный ковер – 3 -4 слоя рубероида или мастики, или других полимерных материалов (нижний слой приклеивают полосками, остальные – полностью), 6 - защитный слой из гравия светлых тонов – для защиты от механических повреждений и солнечной радиации (для полимерно-битумных материалов с посыпкой защитный слой из гравия не требуется).

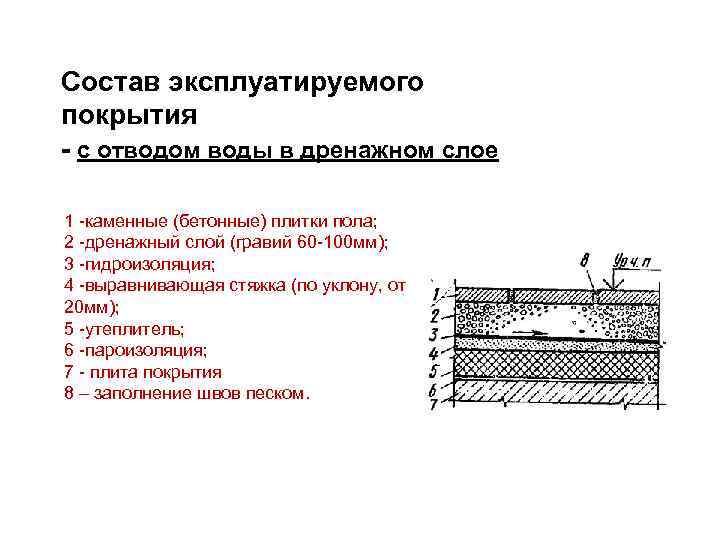

Состав эксплуатируемого покрытия - с отводом воды в дренажном слое 1 -каменные (бетонные) плитки пола; 2 -дренажный слой (гравий 60 -100 мм); 3 -гидроизоляция; 4 -выравнивающая стяжка (по уклону, от 20 мм); 5 -утеплитель; 6 -пароизоляция; 7 - плита покрытия 8 – заполнение швов песком.

Рис. Примыкание кровли к парапету 1 – стена; 4 – антисептированные пробки; 6 – фартук из оцинкованной стали; 7 – гидроизоляционный ковер; 8 – утеплитель; 9 – цементный раствор; 10 – гидроизоляционная мастика; 12 – оцинкованная сталь.
