Крыши и кровли зданий малой и средней этажности

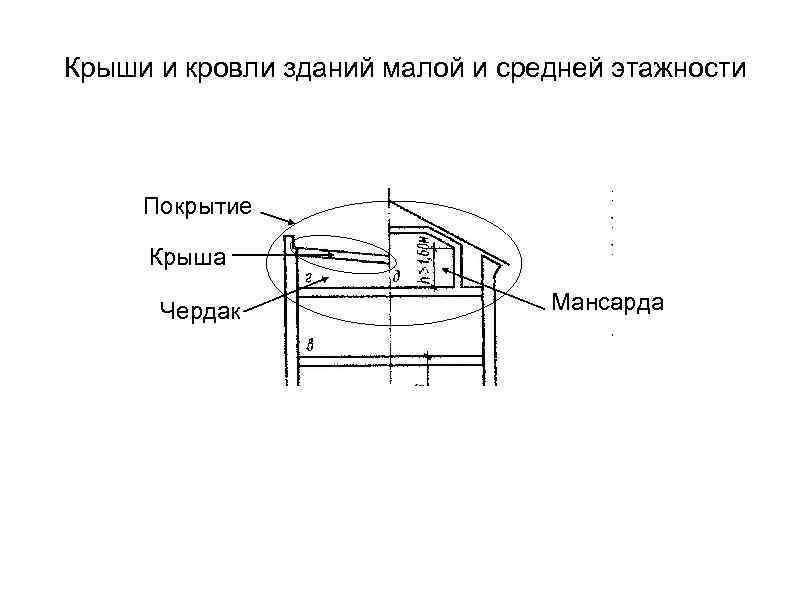

Крыши и кровли зданий малой и средней этажности Покрытие Крыша Чердак Мансарда

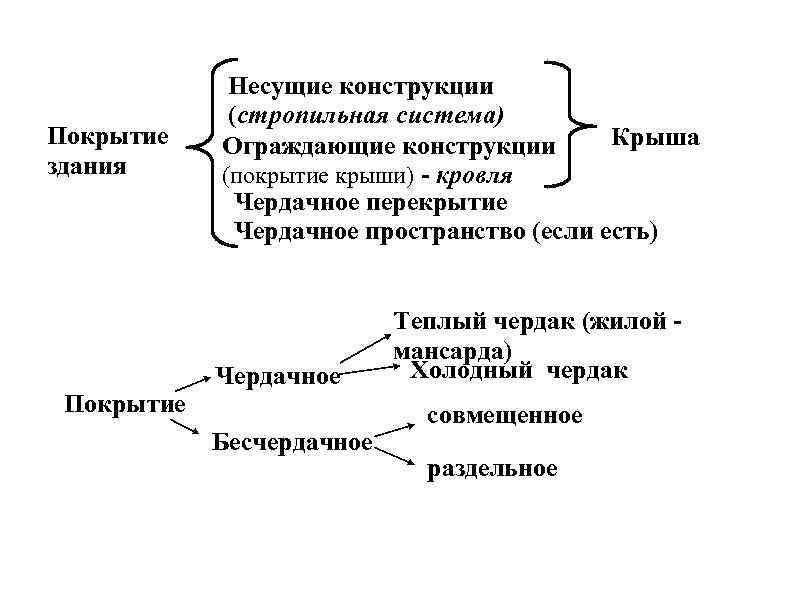

Несущие конструкции (стропильная система) Покрытие Ограждающие конструкции Крыша здания (покрытие крыши) - кровля Чердачное перекрытие Чердачное пространство (если есть) Теплый чердак (жилой - мансарда) Чердачное Холодный чердак Покрытие совмещенное Бесчердачное раздельное

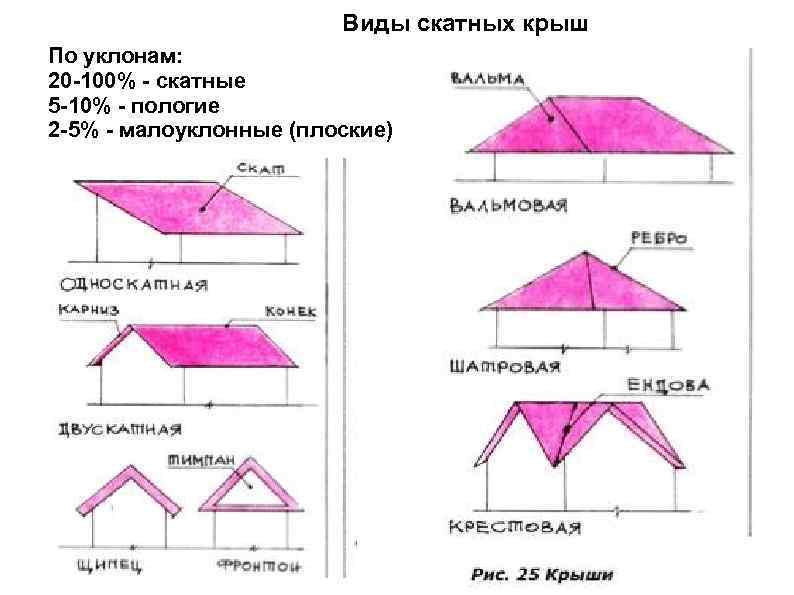

Виды скатных крыш По уклонам: 20 -100% - скатные 5 -10% - пологие 2 -5% - малоуклонные (плоские)

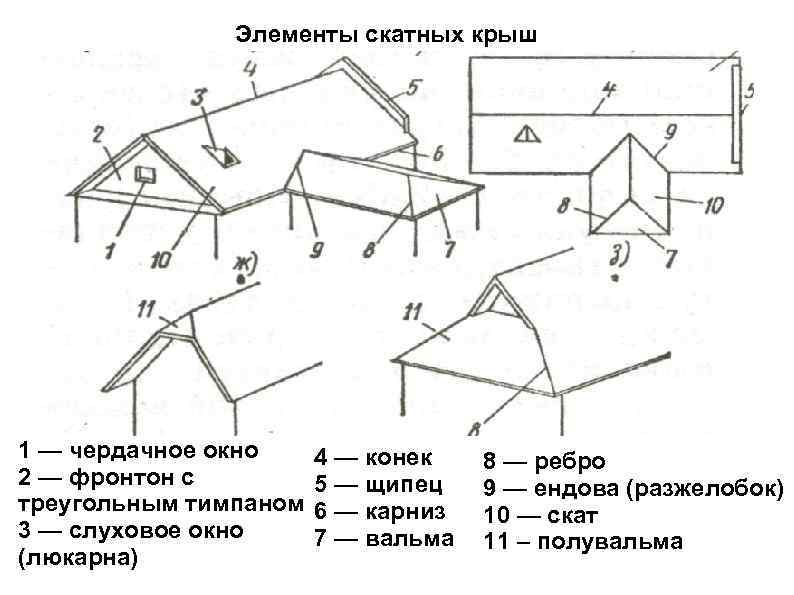

Элементы скатных крыш 1 — чердачное окно 4 — конек 8 — ребро 2 — фронтон с 5 — щипец 9 — ендова (разжелобок) треугольным тимпаном 6 — карниз 10 — скат 3 — слуховое окно 7 — вальма 11 – полувальма (люкарна)

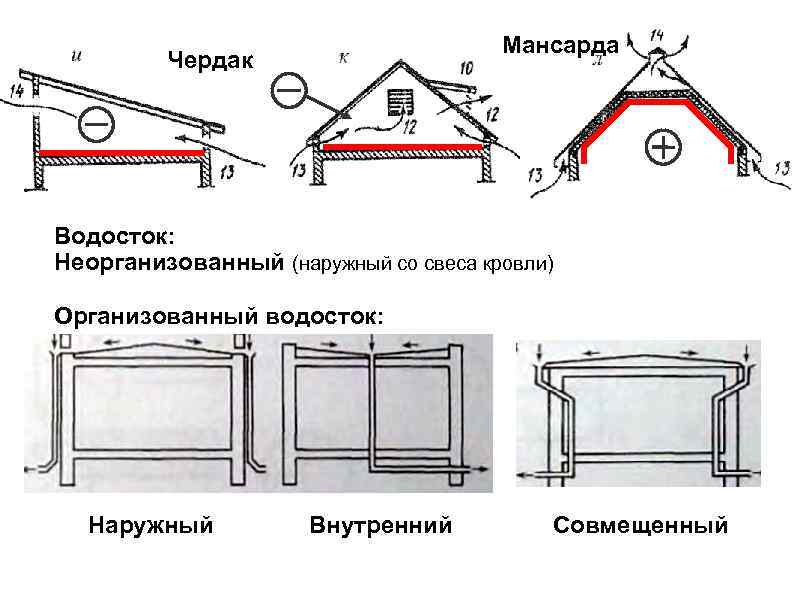

Мансарда Чердак Водосток: Неорганизованный (наружный со свеса кровли) Организованный водосток: Наружный Внутренний Совмещенный

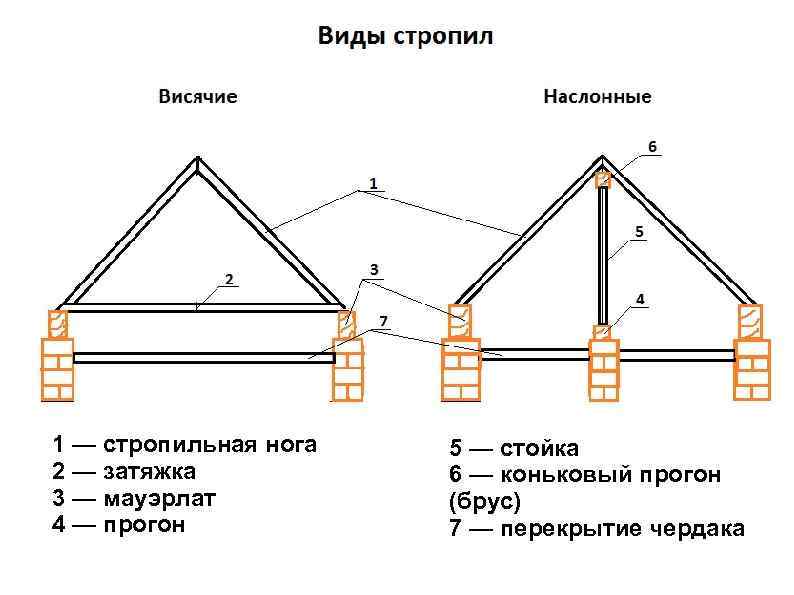

1 — стропильная нога 5 — стойка 2 — затяжка 6 — коньковый прогон 3 — мауэрлат (брус) 4 — прогон 7 — перекрытие чердака

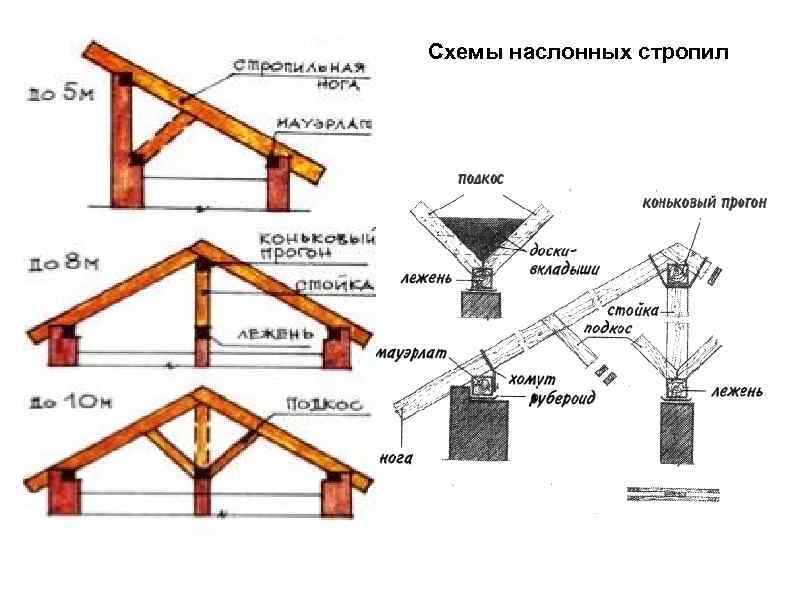

Схемы наслонных стропил

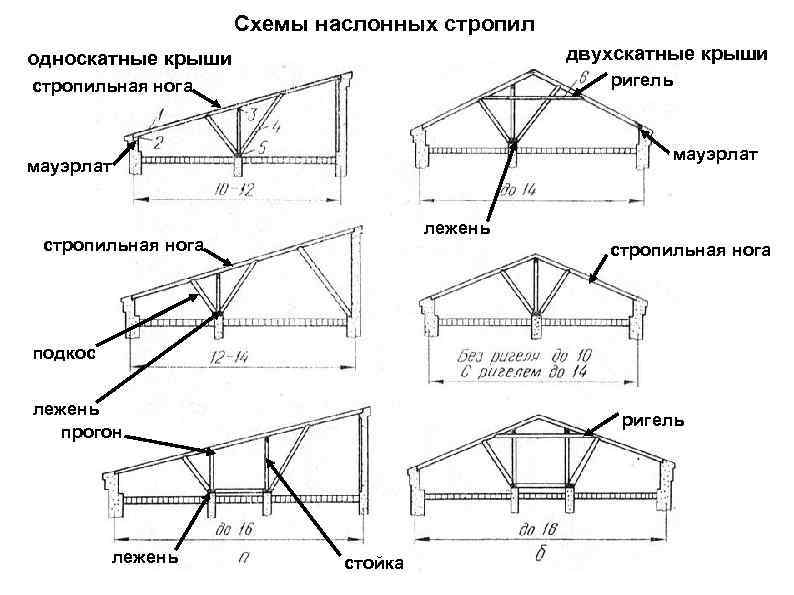

Схемы наслонных стропил односкатные крыши двухскатные крыши стропильная нога ригель мауэрлат лежень стропильная нога стропильная нога подкос лежень ригель прогон лежень стойка

Схемы наслонных стропил Несущая стена Опоры отдельностоящие 4 -6 м

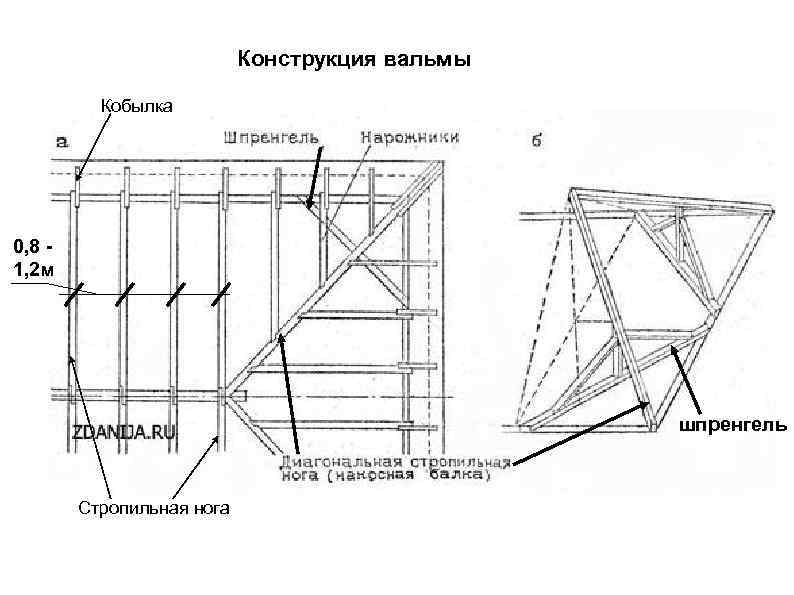

Конструкция вальмы Кобылка 0, 8 - 1, 2 м шпренгель Стропильная нога

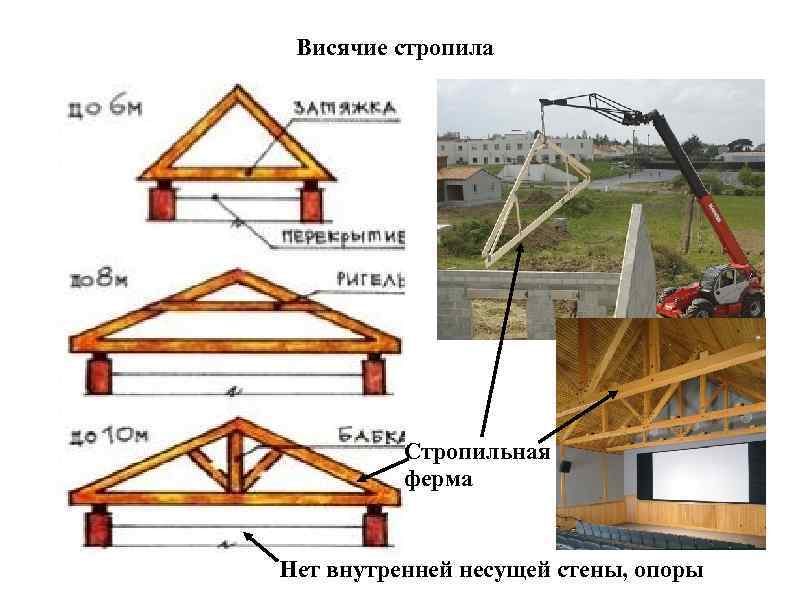

Висячие стропила Стропильная ферма Нет внутренней несущей стены, опоры

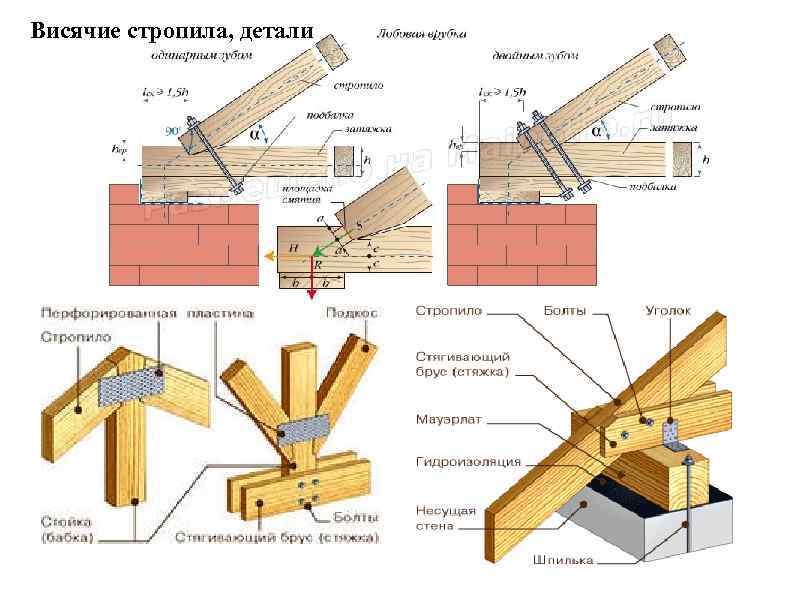

Висячие стропила, детали

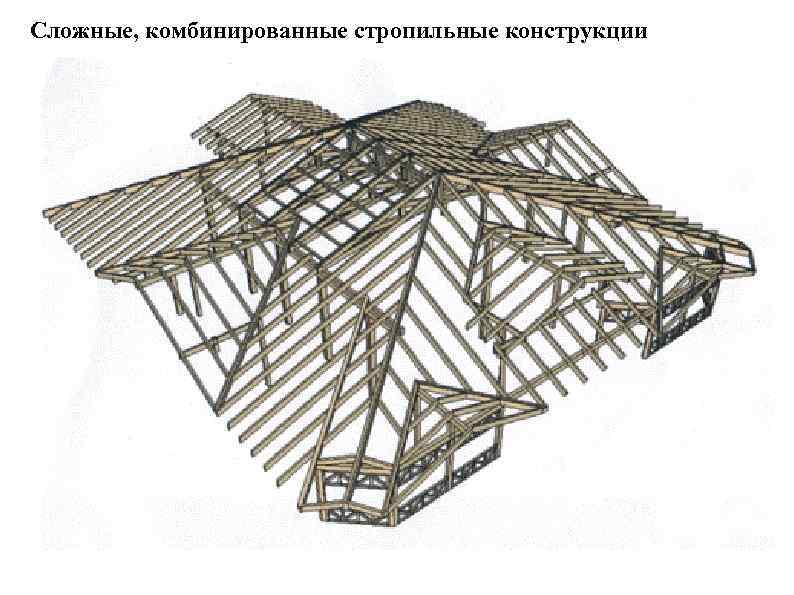

Сложные, комбинированные стропильные конструкции

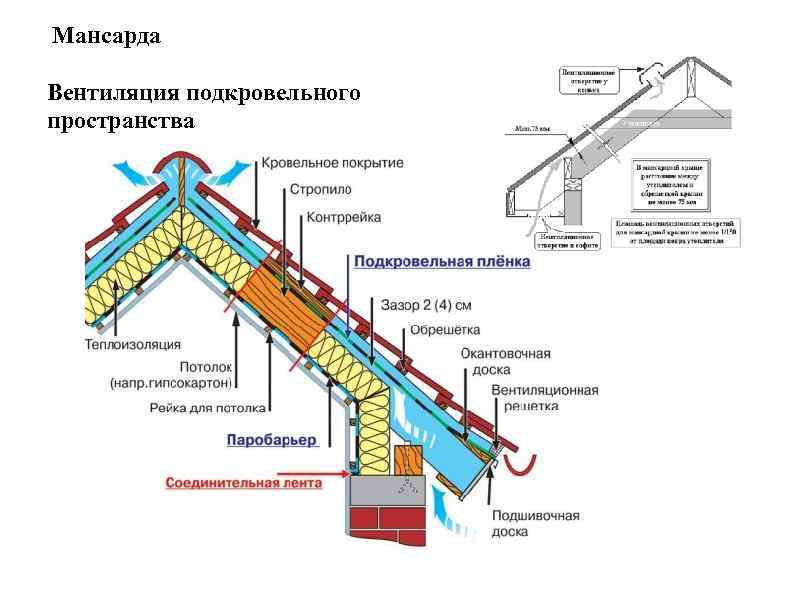

Мансарда Вентиляция подкровельного пространства

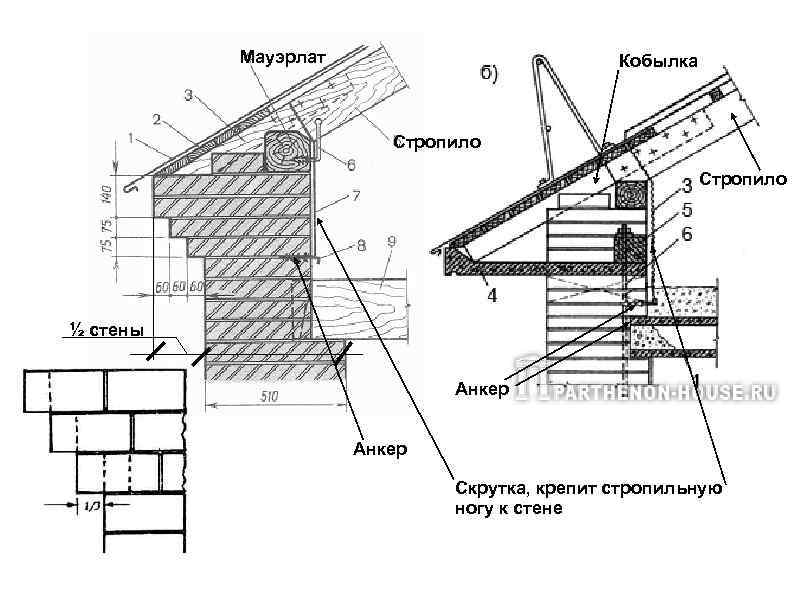

Мауэрлат Кобылка Стропило ½ стены Анкер Скрутка, крепит стропильную ногу к стене

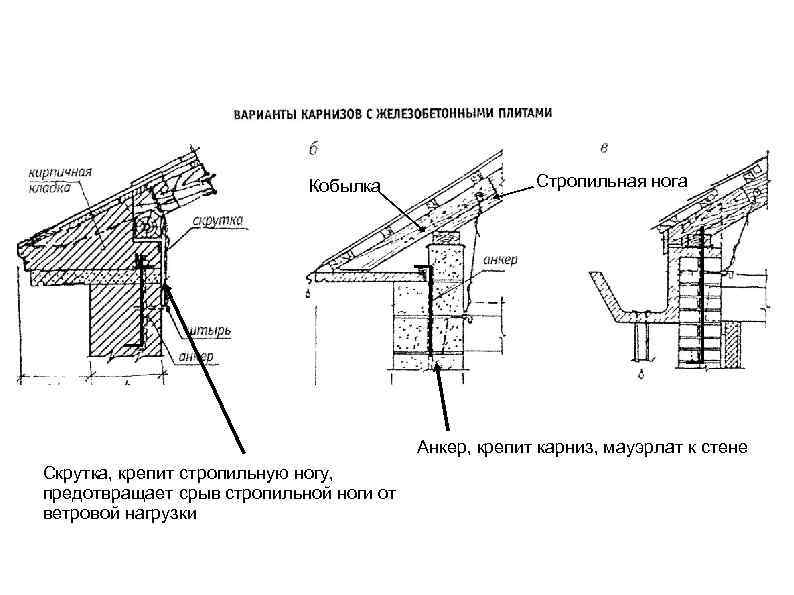

Кобылка Стропильная нога Анкер, крепит карниз, мауэрлат к стене Скрутка, крепит стропильную ногу, предотвращает срыв стропильной ноги от ветровой нагрузки

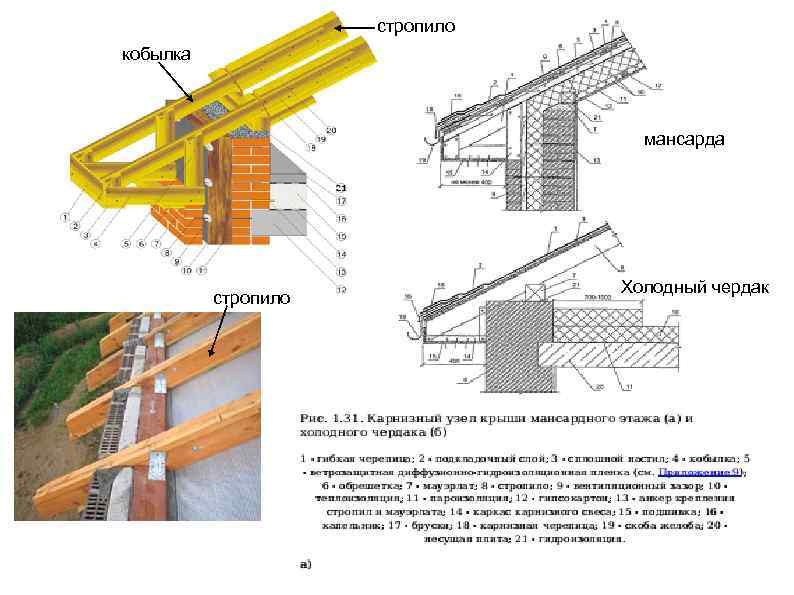

стропило кобылка мансарда Холодный чердак стропило

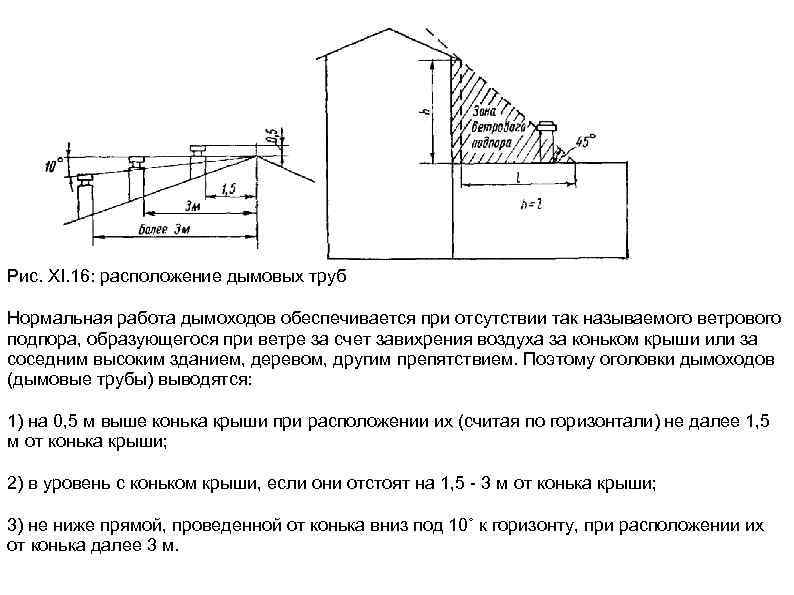

Рис. XI. 16: расположение дымовых труб Нормальная работа дымоходов обеспечивается при отсутствии так называемого ветрового подпора, образующегося при ветре за счет завихрения воздуха за коньком крыши или за соседним высоким зданием, деревом, другим препятствием. Поэтому оголовки дымоходов (дымовые трубы) выводятся: 1) на 0, 5 м выше конька крыши при расположении их (считая по горизонтали) не далее 1, 5 м от конька крыши; 2) в уровень с коньком крыши, если они отстоят на 1, 5 - 3 м от конька крыши; 3) не ниже прямой, проведенной от конька вниз под 10˚ к горизонту, при расположении их от конька далее 3 м.
