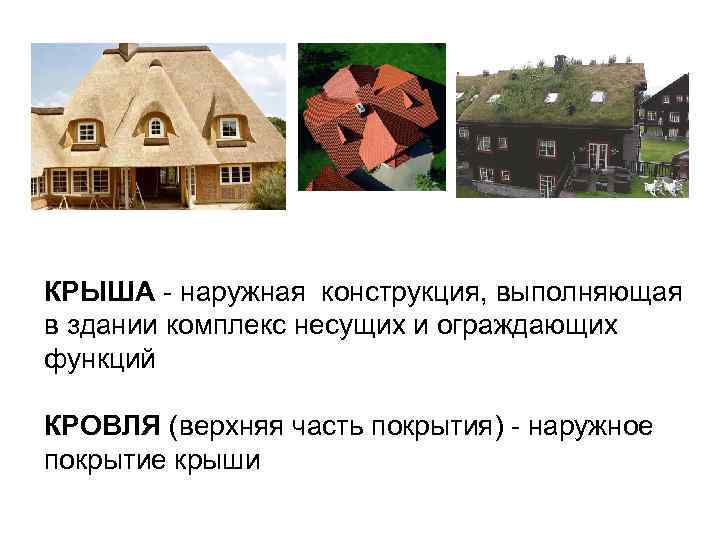

КРЫША - наружная конструкция, выполняющая в здании комплекс несущих и ограждающих функций КРОВЛЯ (верхняя часть покрытия) - наружное покрытие крыши
КРЫША подвергается вертикальным и горизонтальным силовым воздействиям: ТРЕБОВАНИЯ ПРЕДЪЯВЛЯЕМЫЕ К КОНСТРУКЦИЯМ КРЫШИ -прочность -устойчивость -водонепроницаемость -паронепроницаемость -привлекательный внешний вид 1 - постоянные нагрузки (масса собственная) 2 - временные нагрузки (снег, эксплуатационные нагрузки) 3 - давление ветра 4 - относ ветра 5 - воздействие наружной темпиратуры 6 - атмосферная влага (осадки) 7 - химически агрессивные вещества 8 - солнечная радиация 9 - воздействие темпиратуры из помещений (тепловой поток) 10 - влажность воздуха (поток пара)

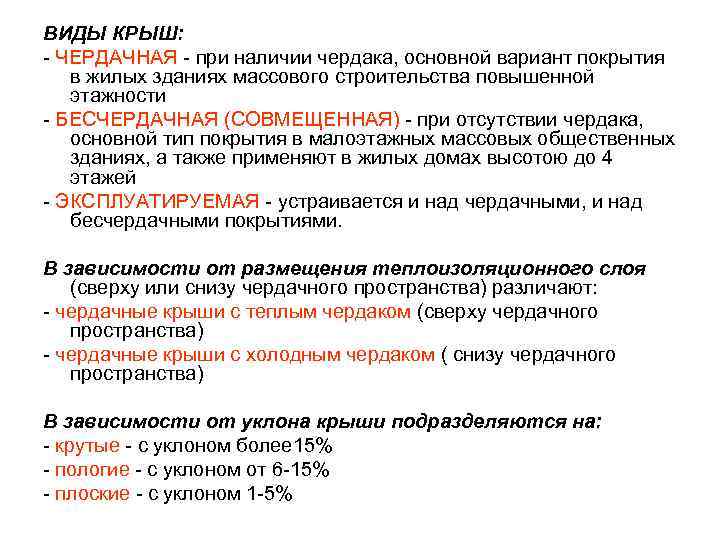

ВИДЫ КРЫШ: - ЧЕРДАЧНАЯ - при наличии чердака, основной вариант покрытия в жилых зданиях массового строительства повышенной этажности - БЕСЧЕРДАЧНАЯ (СОВМЕЩЕННАЯ) - при отсутствии чердака, основной тип покрытия в малоэтажных массовых общественных зданиях, а также применяют в жилых домах высотою до 4 этажей - ЭКСПЛУАТИРУЕМАЯ - устраивается и над чердачными, и над бесчердачными покрытиями. В зависимости от размещения теплоизоляционного слоя (сверху или снизу чердачного пространства) различают: - чердачные крыши с теплым чердаком (сверху чердачного пространства) - чердачные крыши с холодным чердаком ( снизу чердачного пространства) В зависимости от уклона крыши подразделяются на: - крутые - с уклоном более 15% - пологие - с уклоном от 6 -15% - плоские - с уклоном 1 -5%

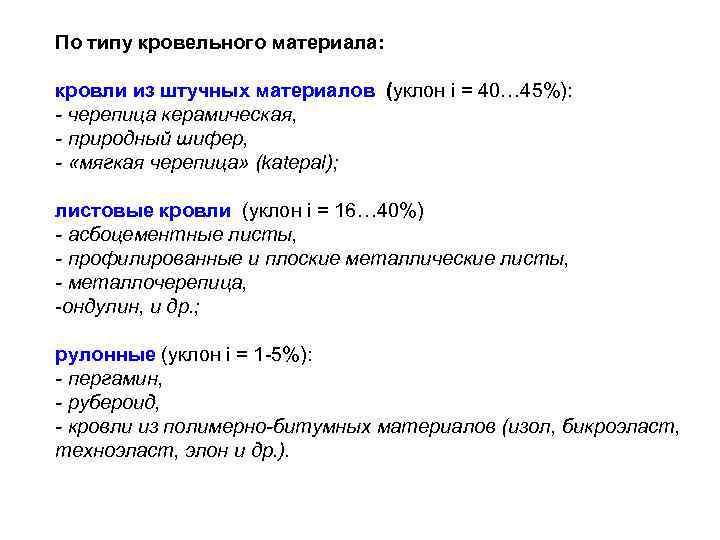

По типу кровельного материала: кровли из штучных материалов (уклон i = 40… 45%): - черепица керамическая, - природный шифер, - «мягкая черепица» (katepal); листовые кровли (уклон i = 16… 40%) - асбоцементные листы, - профилированные и плоские металлические листы, - металлочерепица, -ондулин, и др. ; рулонные (уклон i = 1 -5%): - пергамин, - рубероид, - кровли из полимерно-битумных материалов (изол, бикроэласт, техноэласт, элон и др. ).

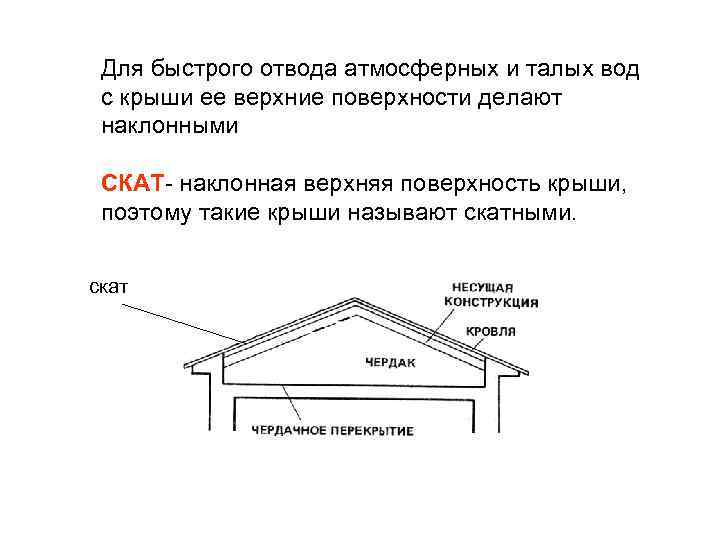

Для быстрого отвода атмосферных и талых вод с крыши ее верхние поверхности делают наклонными СКАТ- наклонная верхняя поверхность крыши, поэтому такие крыши называют скатными. скат

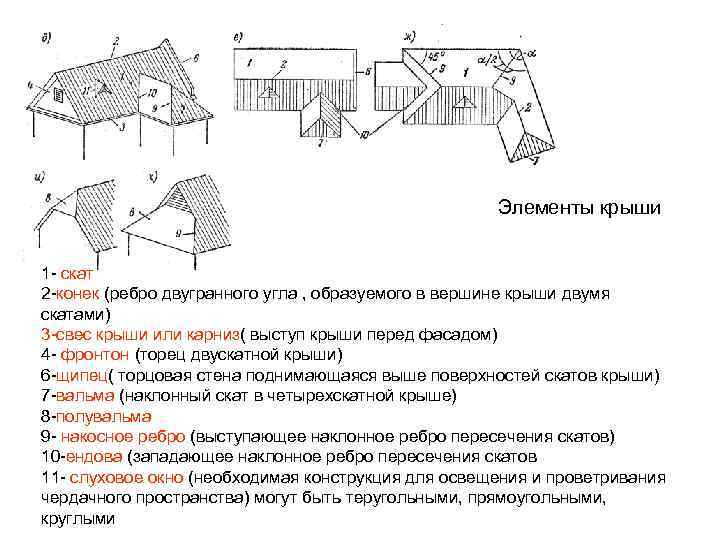

Элементы крыши 1 - скат 2 -конек (ребро двугранного угла , образуемого в вершине крыши двумя скатами) 3 -свес крыши или карниз( выступ крыши перед фасадом) 4 - фронтон (торец двускатной крыши) 6 -щипец( торцовая стена поднимающаяся выше поверхностей скатов крыши) 7 -вальма (наклонный скат в четырехскатной крыше) 8 -полувальма 9 - накосное ребро (выступающее наклонное ребро пересечения скатов) 10 -ендова (западающее наклонное ребро пересечения скатов 11 - слуховое окно (необходимая конструкция для освещения и проветривания чердачного пространства) могут быть теругольными, прямоугольными, круглыми

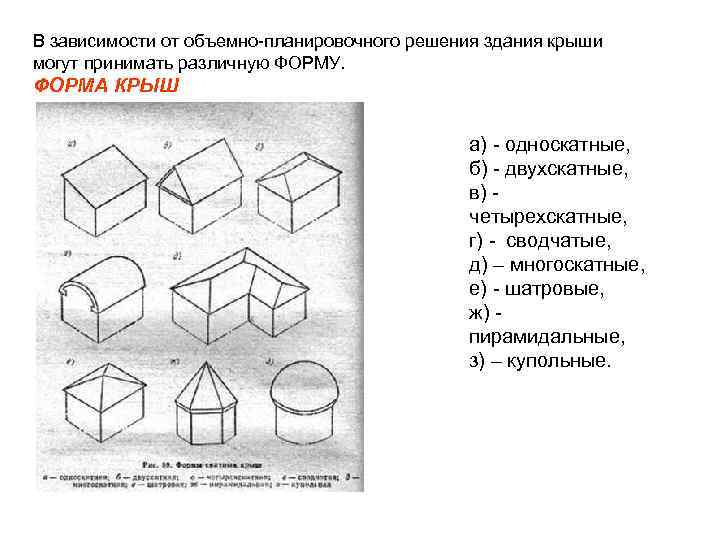

В зависимости от объемно-планировочного решения здания крыши могут принимать различную ФОРМУ. ФОРМА КРЫШ а) - односкатные, б) - двухскатные, в) четырехскатные, г) - сводчатые, д) – многоскатные, е) - шатровые, ж) пирамидальные, з) – купольные.

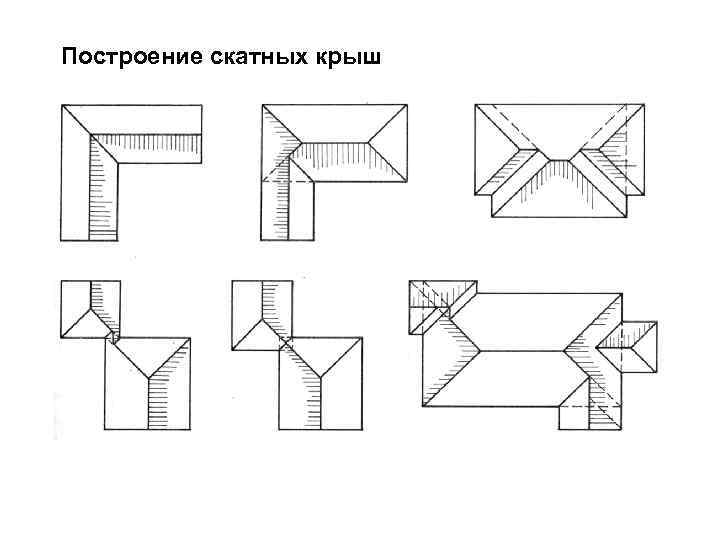

Построение скатных крыш
ГАБАРИТНЫЕ СХЕМЫ СКАТНЫХ КРЫШ для двускатных крыш для односкатных крыш

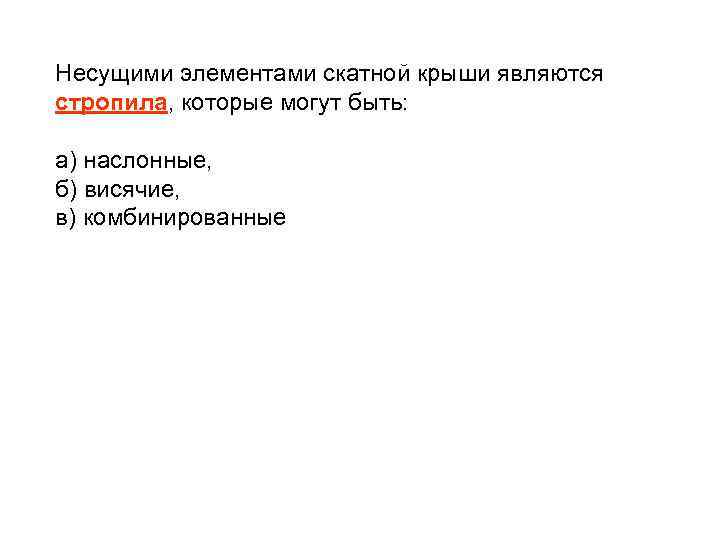

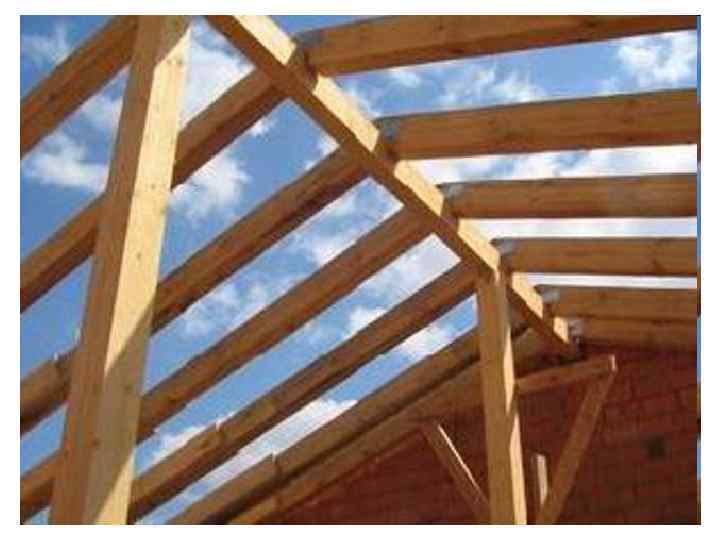

Несущими элементами скатной крыши являются стропила, которые могут быть: а) наслонные, б) висячие, в) комбинированные

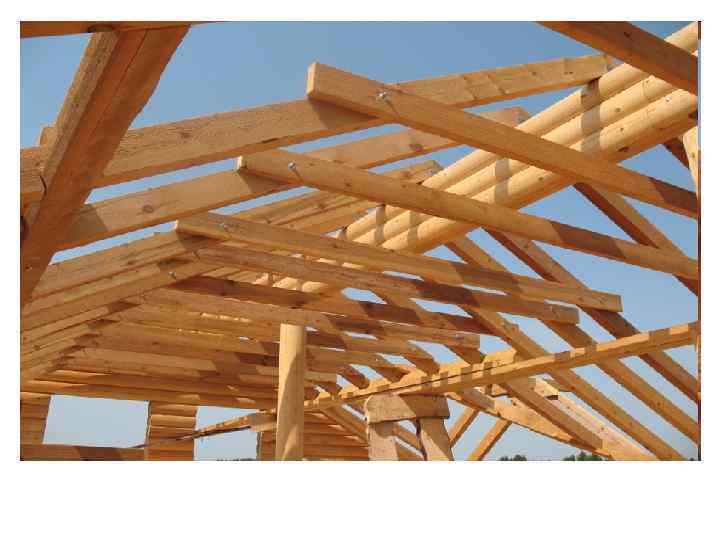

НАСЛОННЫЕ СТРОПИЛЬНЫЕ НЕСУЩИЕ КОНСТРУКЦИИ: 6 5 7 1 2 5 9 7 2 9 7 7 2 8 1 1 - мауэрлат (подстропильный брус) – это горизонтальный элемент, уложенный по наружным стенам; 2 – лежень – это горизонтальный элемент, уложенный, по внутренней стене, является опорой для стоек; 5 – стойки – это вертикальные элементы, поддерживающие коньковый прогон; 6 – коньковый брус – это горизонтальный элемент, уложенный на стойки; 3, 4 - схватка- горизонтальный элемент, необходимый для увеличения жесткости и устойчивости стропильной системы, скрепляет стропильные ноги (в случае большого пролета) в верхней части стойки
7 - стропильные ноги – это наклонные балки на двух опорах (устанавливаются с шагом 0, 8… 1, 2 м); 8 - затяжка - горизонтальный элемент, необходимый для увеличения жесткости и устойчивости стропильной системы, скрепляет стропильные ноги (в случае большого пролета) в нижней части стропильной системы 9 - прогон - горизонтальный элемент, опирается на стойки и служит для опирания стропильных ног; – «кобылки» - это продолжение стропильных ног для обеспечения карнизного свеса (коротыши из досок); – обрешетка – это основа для кровли (шаг обрешетки зависит от кровельного материала).

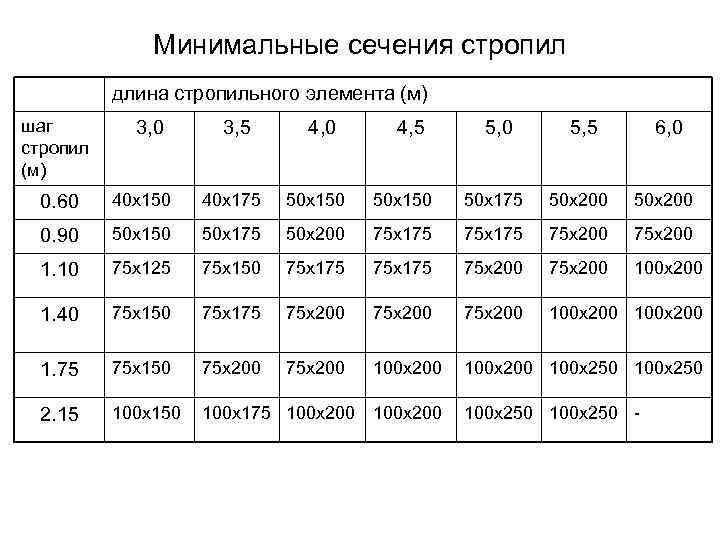

Минимальные сечения стропил длина стропильного элемента (м) шаг стропил (м) 3, 0 3, 5 4, 0 4, 5 5, 0 5, 5 6, 0 0. 60 40 х150 40 х175 50 х150 50 х175 50 х200 0. 90 50 х150 50 х175 50 х200 75 х175 75 х200 1. 10 75 х125 75 х150 75 х175 75 х200 100 х200 1. 40 75 х150 75 х175 75 х200 100 х200 1. 75 75 х150 75 х200 100 х200 100 х250 2. 15 100 х150 100 х175 100 х200 100 х250 -

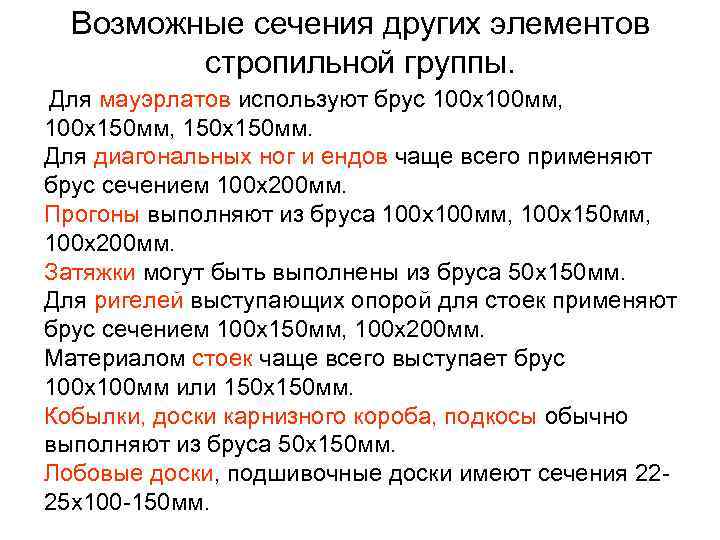

Возможные сечения других элементов стропильной группы. Для мауэрлатов используют брус 100 х100 мм, 100 х150 мм, 150 х150 мм. Для диагональных ног и ендов чаще всего применяют брус сечением 100 х200 мм. Прогоны выполняют из бруса 100 х100 мм, 100 х150 мм, 100 х200 мм. Затяжки могут быть выполнены из бруса 50 х150 мм. Для ригелей выступающих опорой для стоек применяют брус сечением 100 х150 мм, 100 х200 мм. Материалом стоек чаще всего выступает брус 100 х100 мм или 150 х150 мм. Кобылки, доски карнизного короба, подкосы обычно выполняют из бруса 50 х150 мм. Лобовые доски, подшивочные доски имеют сечения 2225 х100 -150 мм.

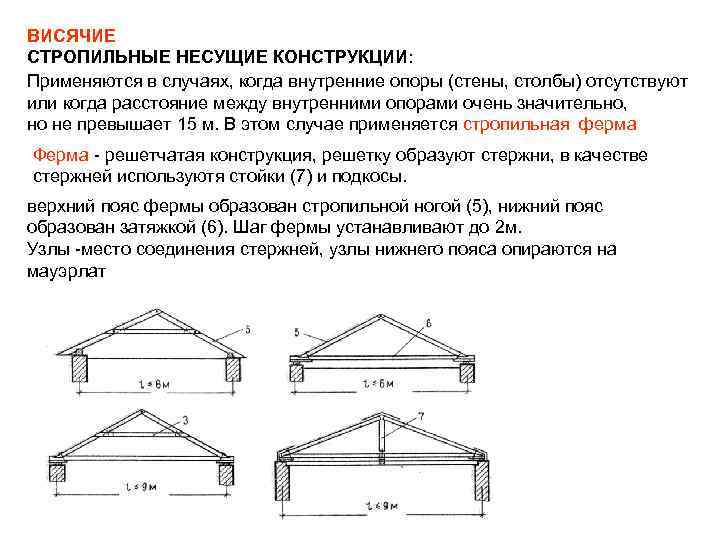

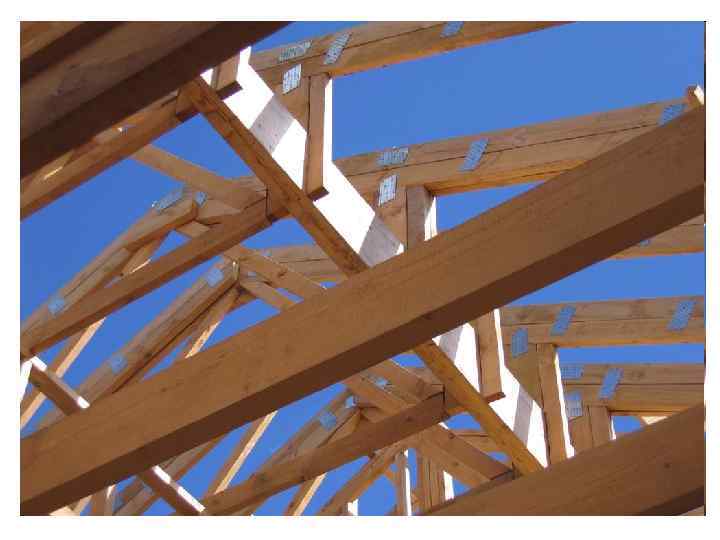

ВИСЯЧИЕ СТРОПИЛЬНЫЕ НЕСУЩИЕ КОНСТРУКЦИИ: Применяются в случаях, когда внутренние опоры (стены, столбы) отсутствуют или когда расстояние между внутренними опорами очень значительно, но не превышает 15 м. В этом случае применяется стропильная ферма Ферма - решетчатая конструкция, решетку образуют стержни, в качестве стержней используютя стойки (7) и подкосы. верхний пояс фермы образован стропильной ногой (5), нижний пояс образован затяжкой (6). Шаг фермы устанавливают до 2 м. Узлы -место соединения стержней, узлы нижнего пояса опираются на мауэрлат

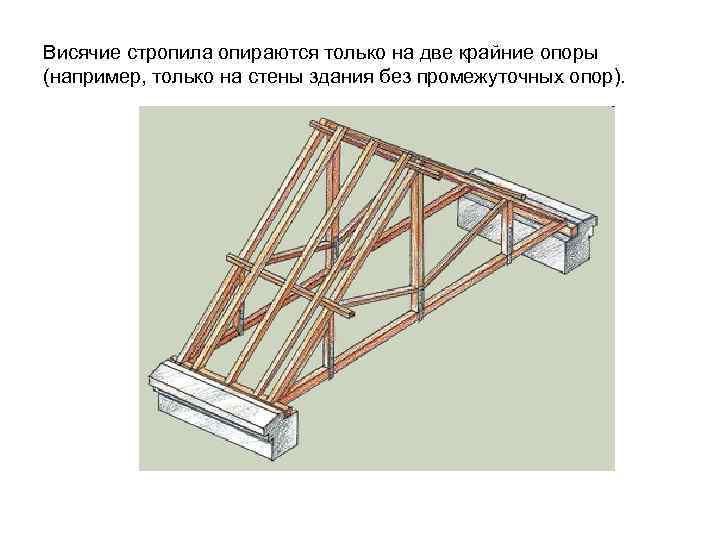

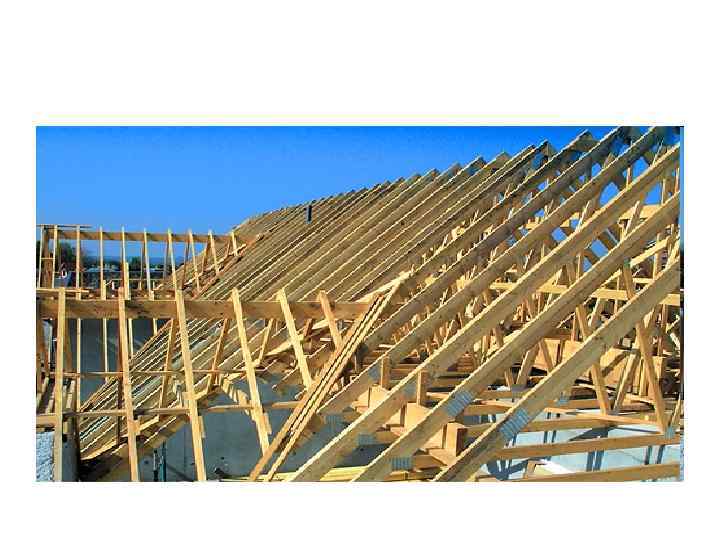

Висячие стропила опираются только на две крайние опоры (например, только на стены здания без промежуточных опор).
Карнизный свес. Узел опирания стропил. 1. Лобовая доска 25 х150 мм. 2. Подвес 50 х150 мм. 3. Подшивочная доска карнизного короба 25 х150 мм. 4. Доска карнизного короба 50 х150 мм. 5. Подвес 50 х150 мм. 6. Доска карнизного короба 25 х150 мм. 7. Кладка лицевого кирпича. 8. Гибкие связи. 9. Фиксатор. 10. Гидро, -ветрозащитная мембрана. 11. Утеплитель 12. Плита перекрытия 13. Анкер и скрутка из проволоки диаметром 6 мм. 14. Пароизоляция. 15. Утеплитель 16. Стяжка. 17. Наливной пол. 18. Опорный брус 50 х50 мм. 19. Кобылка 50 х100 мм. 20. Стропильная нога. 21. Опорный брус мауэрлат.
Конструкция карнизного узла: 1 - стропильная нога; 2 - мауэрлат; 3 - влагоизоляция; 4 - обрешетка; 5 - скрутка из проволоки для крепления стропильной ноги к кирпичной стене; 6 - костыль или закладной элемент

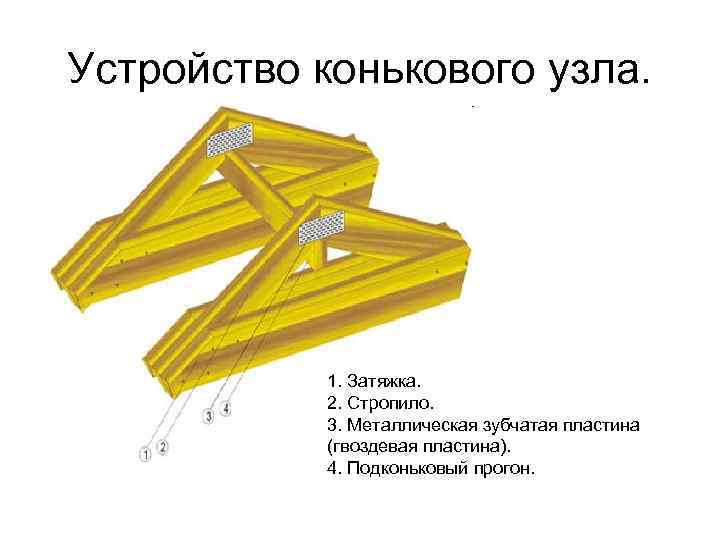

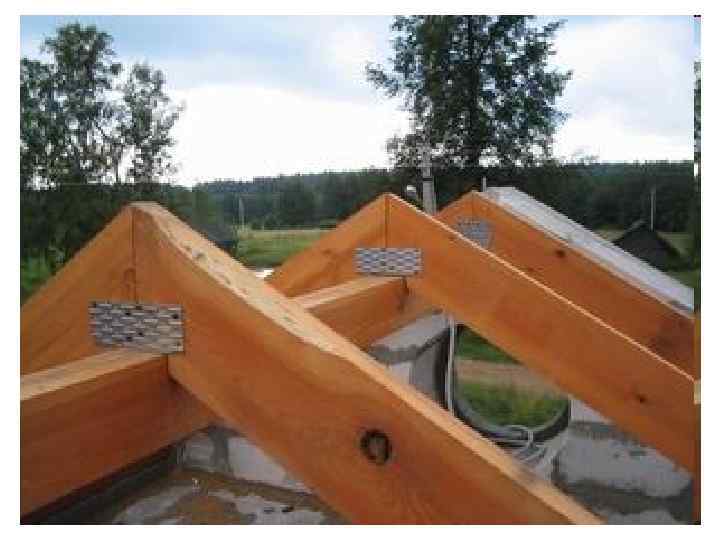

Устройство конькового узла. 1. Затяжка. 2. Стропило. 3. Металлическая зубчатая пластина (гвоздевая пластина). 4. Подконьковый прогон.

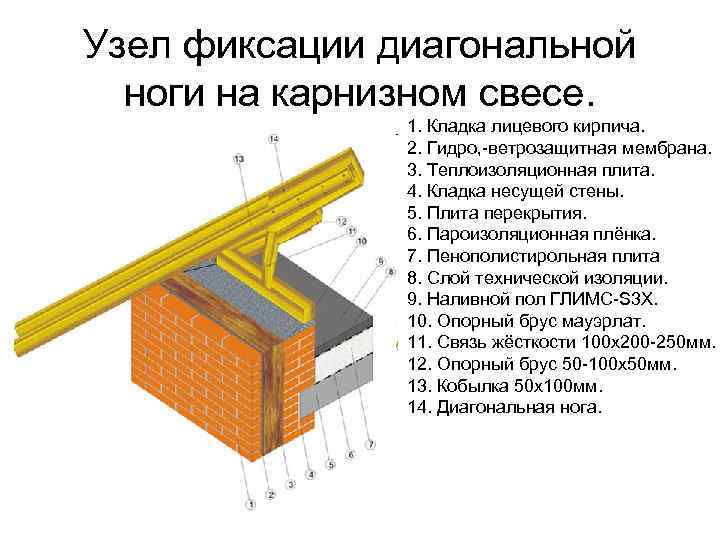

Узел фиксации диагональной ноги на карнизном свесе. 1. Кладка лицевого кирпича. 2. Гидро, -ветрозащитная мембрана. 3. Теплоизоляционная плита. 4. Кладка несущей стены. 5. Плита перекрытия. 6. Пароизоляционная плёнка. 7. Пенополистирольная плита 8. Слой технической изоляции. 9. Наливной пол ГЛИМС-S 3 X. 10. Опорный брус мауэрлат. 11. Связь жёсткости 100 х200 -250 мм. 12. Опорный брус 50 -100 х50 мм. 13. Кобылка 50 х100 мм. 14. Диагональная нога.

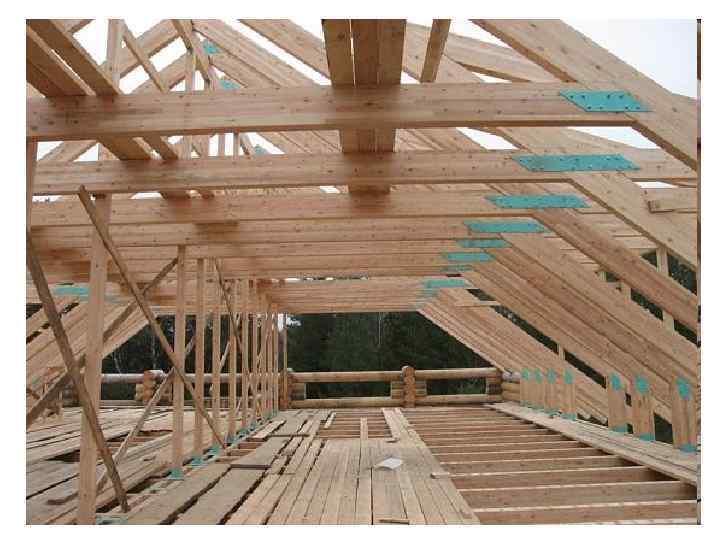

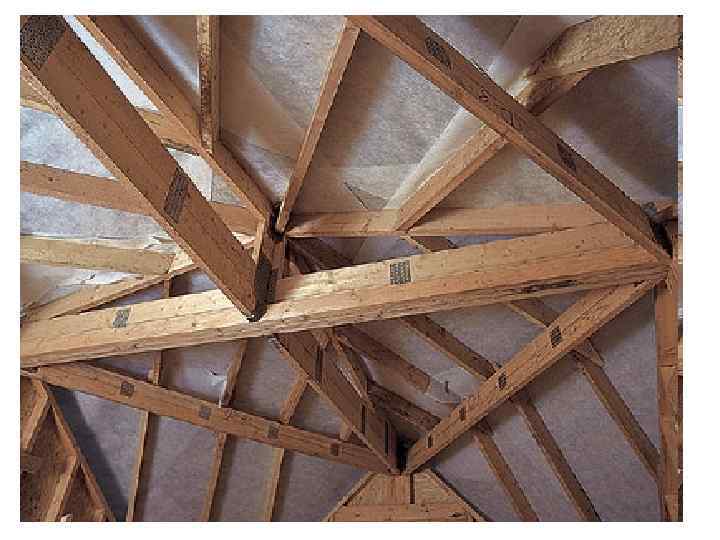

Использование угловых соединительных элементов.

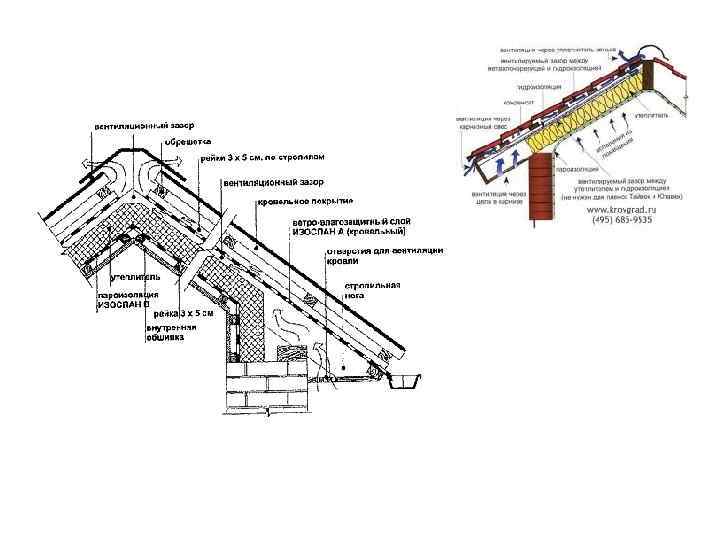

По стропилам в скатных крышах укладывается обрешетка, а по обрешетке – кровля из различных материалов… Кровли скатных крыш устраивают по деревянной обрешетке (изготавливается из досок или брусков 50 х50) прибитой к стропильным ногам и кобылкам. Шаг брусков обрешетки зависит от материала кровли.

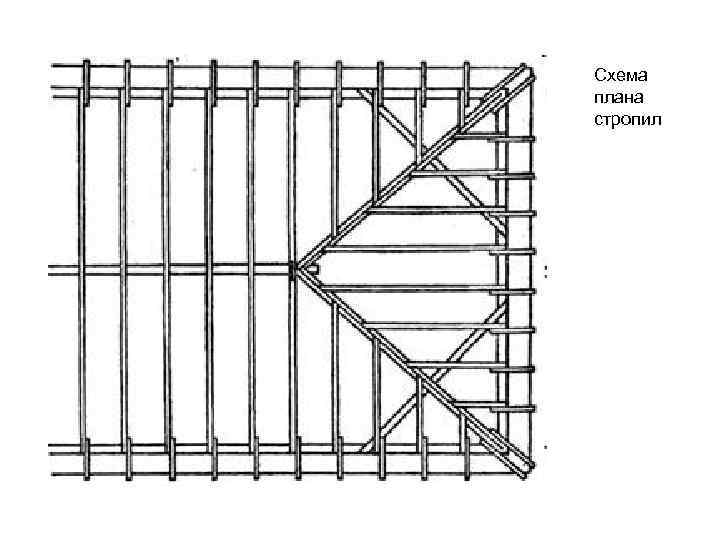

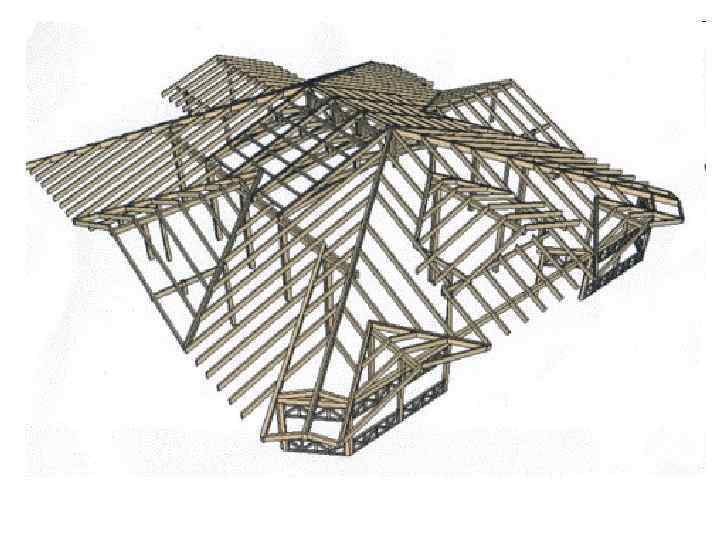

Схема плана стропил

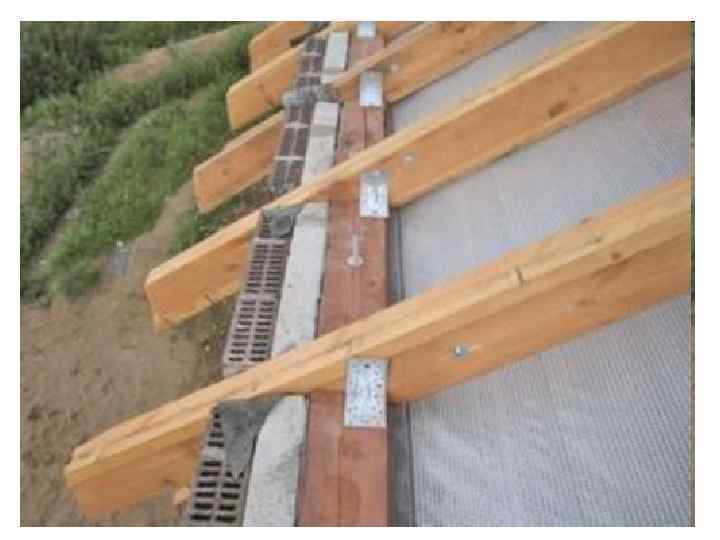

Узел опирания стропильной ноги на мауэрлат
