КРУПНОПАНЕЛЬНЫЕ ЗДАНИЯ Крупнопанельными называют стены

КРУПНОПАНЕЛЬНЫЕ ЗДАНИЯ

• Крупнопанельными называют стены, монтируемые из заранее изготовленных в заводских условиях крупноразмерных плоскостных элементов – из крупных панелей. • Отличительные особенности панельного домостроения : -полносборность, -индустриальная готовность, -укрупнённость и унификация строительных изделий, -высокая скорость монтажа во всепогодных условиях.

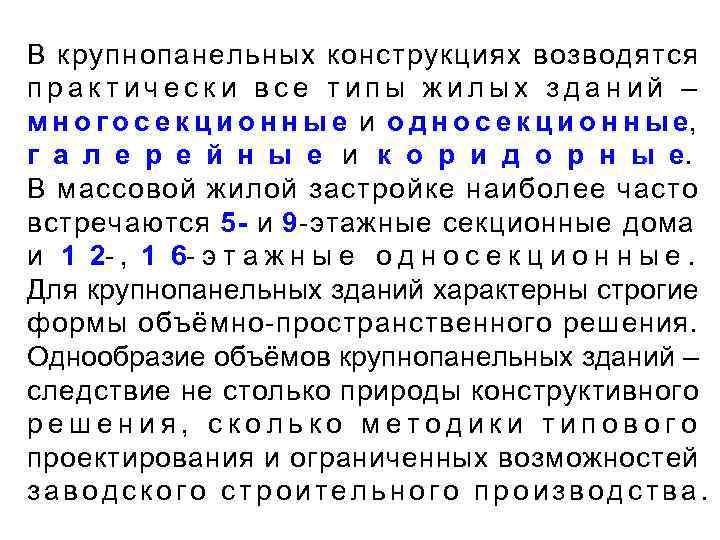

В крупнопанельных конструкциях возводятся практически все типы жилых зданий – м н о г о с е к ц и о н н ы е и о д н о с е к ц и о н н ы е, г а л е р е й н ы е и к о р и д о р н ы е. В массовой жилой застройке наиболее часто встречаются 5 - и 9 -этажные секционные дома и 1 2 - , 1 6 - э т а ж н ы е о д н о с е к ц и о н н ы е. Для крупнопанельных зданий характерны строгие формы объёмно-пространственного решения. Однообразие объёмов крупнопанельных зданий – следствие не столько природы конструктивного решения, сколько методики типового проектирования и ограниченных возможностей заводского строительного производства.

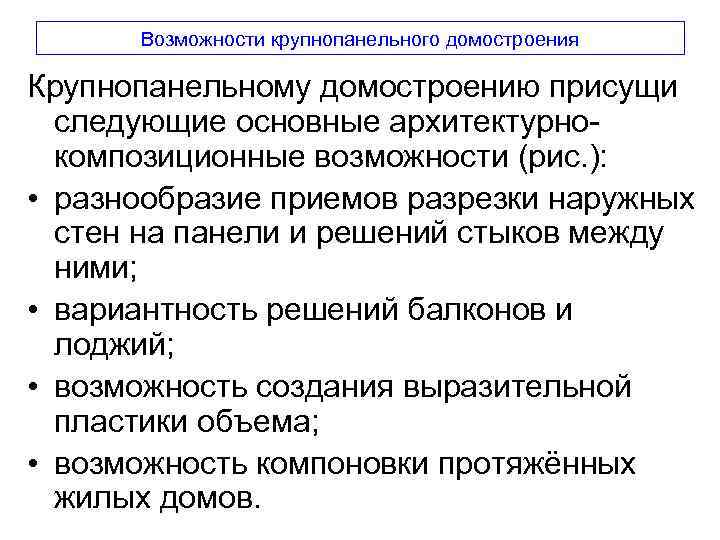

Возможности крупнопанельного домостроения Крупнопанельному домостроению присущи следующие основные архитектурнокомпозиционные возможности (рис. ): • разнообразие приемов разрезки наружных стен на панели и решений стыков между ними; • вариантность решений балконов и лоджий; • возможность создания выразительной пластики объема; • возможность компоновки протяжённых жилых домов.

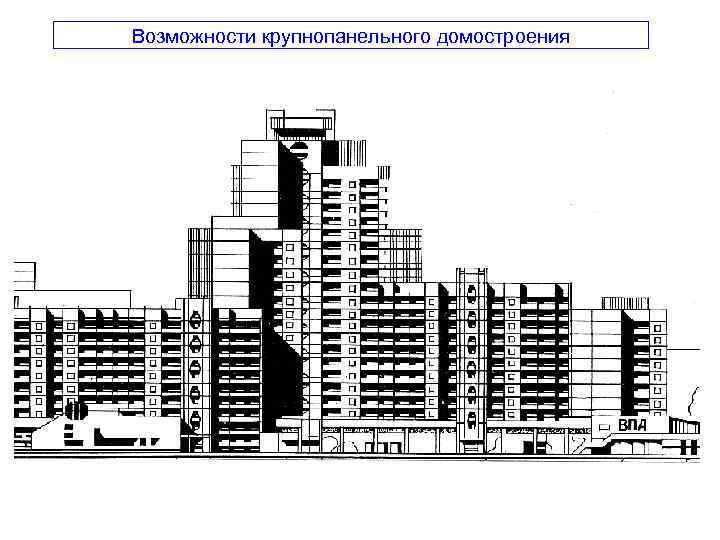

Возможности крупнопанельного домостроения

Возможности крупнопанельного домостроения

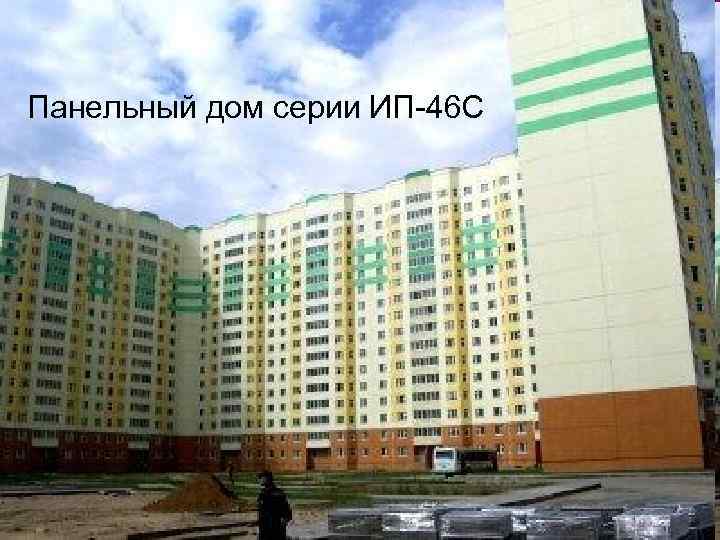

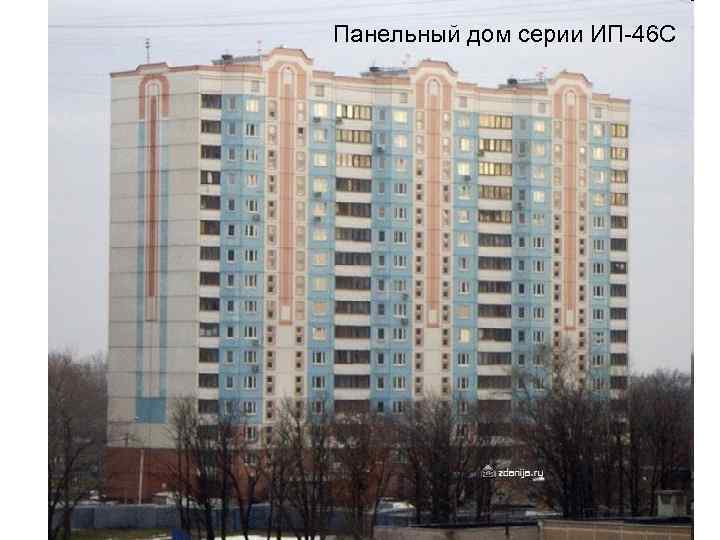

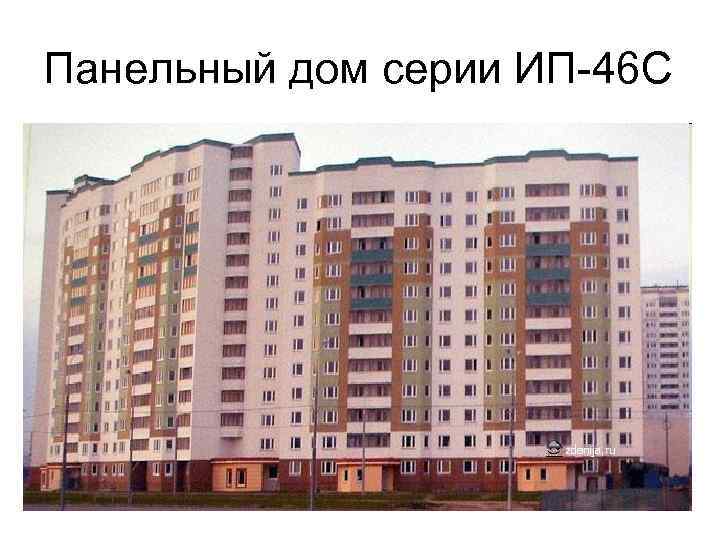

Панельный дом серии ИП-46 С

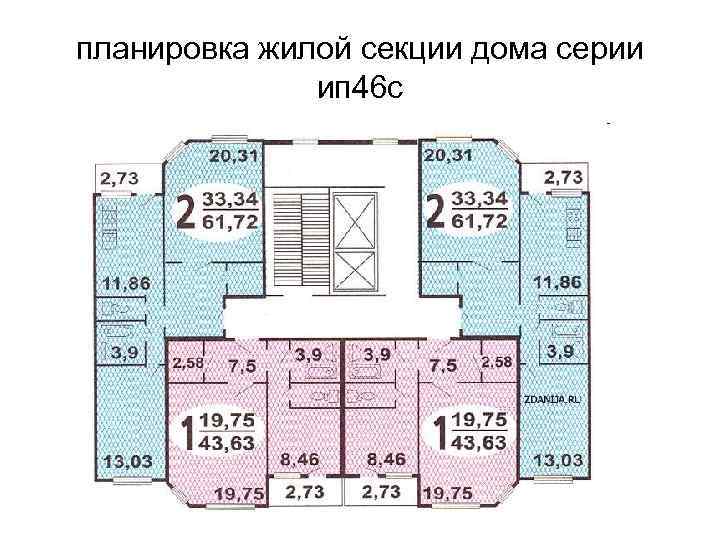

планировка жилой секции дома серии ип 46 с

Панельный дом серии ИП-46 С

Панельный дом серии ИП-46 С

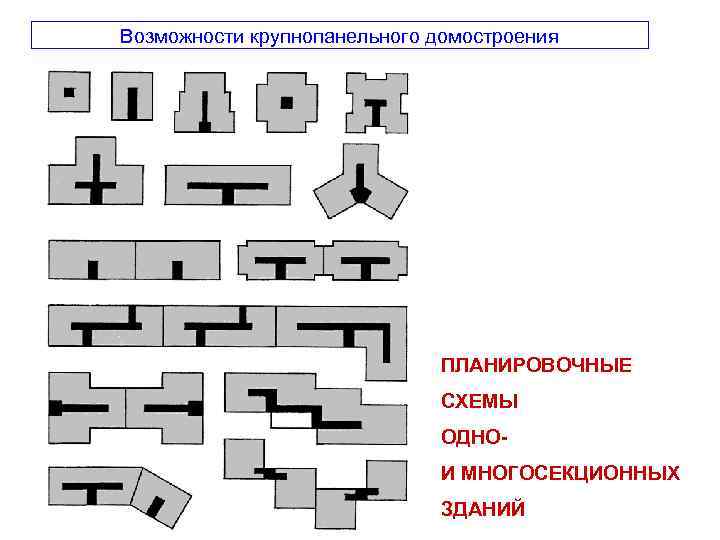

Возможности крупнопанельного домостроения ПЛАНИРОВОЧНЫЕ СХЕМЫ ОДНОИ МНОГОСЕКЦИОННЫХ ЗДАНИЙ

КОНСТРУКТИВНЫЕ СХЕМЫ ЗДАНИЙ ЧАСТОЕ ВСЕ РЕДКОЕ ПРОДОЛЬНЫЕ И ПОПЕРЕЧНЫЕ СТЕНЫ ЧАСТОЕ + РЕДКОЕ НЕСУЩИЕ

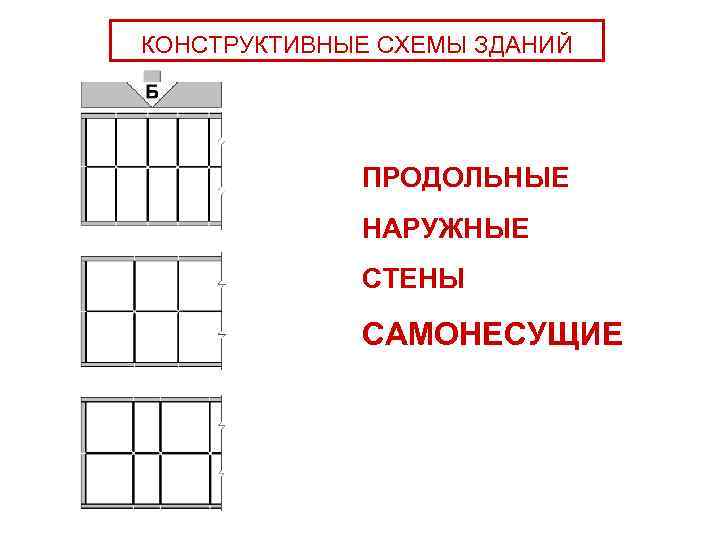

КОНСТРУКТИВНЫЕ СХЕМЫ ЗДАНИЙ ПРОДОЛЬНЫЕ НАРУЖНЫЕ СТЕНЫ САМОНЕСУЩИЕ

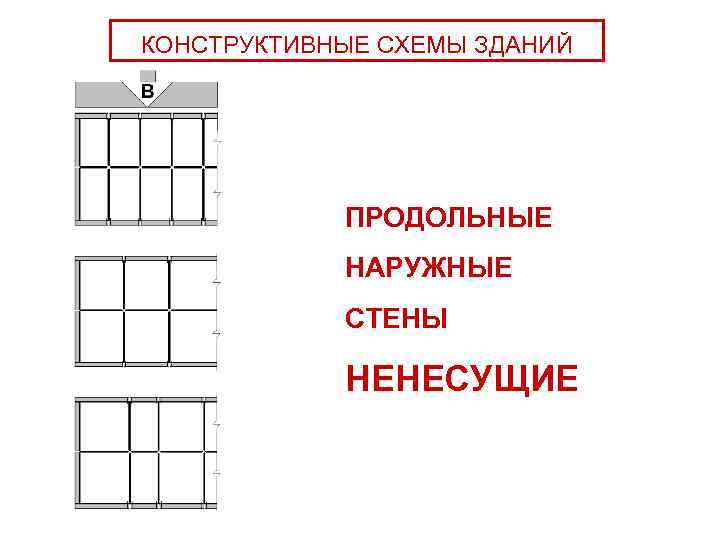

КОНСТРУКТИВНЫЕ СХЕМЫ ЗДАНИЙ ПРОДОЛЬНЫЕ НАРУЖНЫЕ СТЕНЫ НЕНЕСУЩИЕ

СИТУАЦИИ РАСПОЛОЖЕНИЯ ПАНЕЛЕЙ В ПЛАНЕ ЗДАНИЯ

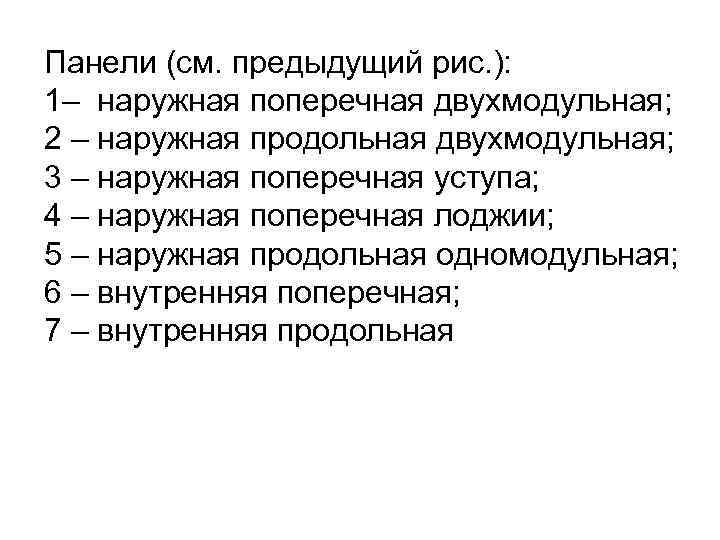

Панели (см. предыдущий рис. ): 1– наружная поперечная двухмодульная; 2 – наружная продольная двухмодульная; 3 – наружная поперечная уступа; 4 – наружная поперечная лоджии; 5 – наружная продольная одномодульная; 6 – внутренняя поперечная; 7 – внутренняя продольная

КЛАССИФИКАЦИЯ СБОРНЫХ ЭЛЕМЕНТОВ СТЕН • По характеру работы при восприятии вертикальной нагрузки: несущие, самонесущие, ненесущие (навесные); • по местоположению в здании: внутренние и наружные; цокольные, этажные, парапетные и чердачные; поперечные и продольные; • по структуре бетона: из бетона плотной структуры, из крупнопористого бетона, из поризованного бетона, из ячеистого бетона; • по виду заполнителей бетона: из бетона на плотных заполнителях, из бетона на пористых заполнителях; • по наличию или отсутствию пустот или воздушных прослоек;

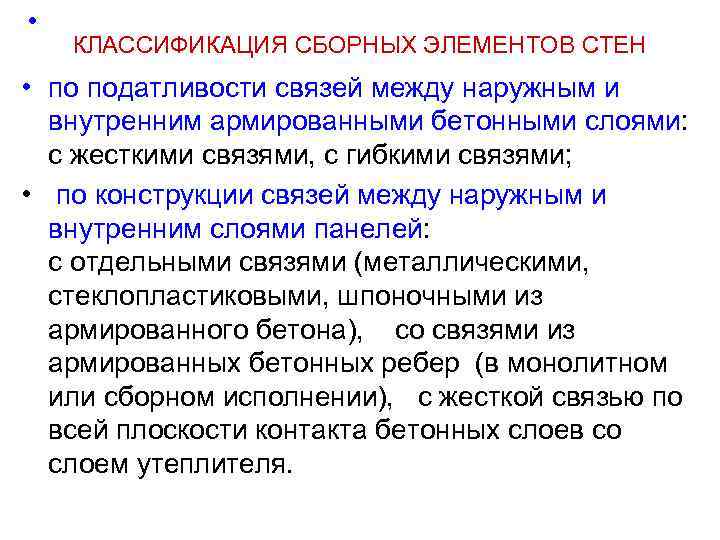

• КЛАССИФИКАЦИЯ СБОРНЫХ ЭЛЕМЕНТОВ СТЕН • по податливости связей между наружным и внутренним армированными бетонными слоями: с жесткими связями, с гибкими связями; • по конструкции связей между наружным и внутренним слоями панелей: с отдельными связями (металлическими, стеклопластиковыми, шпоночными из армированного бетона), со связями из армированных бетонных ребер (в монолитном или сборном исполнении), с жесткой связью по всей плоскости контакта бетонных слоев со слоем утеплителя.

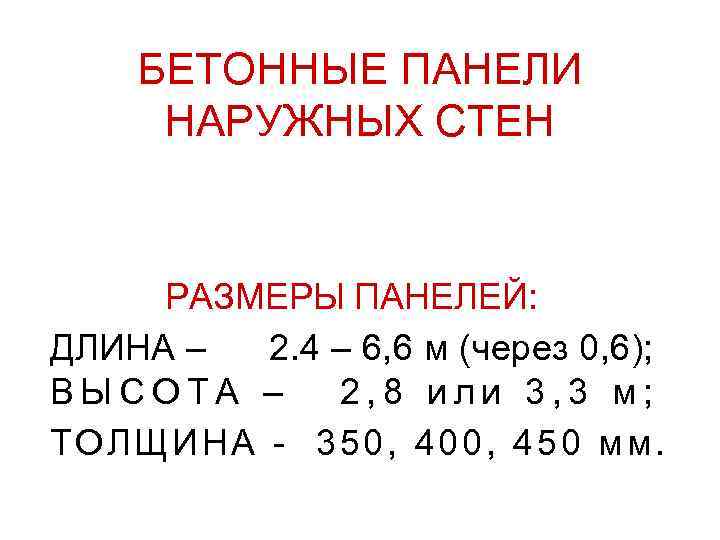

БЕТОННЫЕ ПАНЕЛИ НАРУЖНЫХ СТЕН РАЗМЕРЫ ПАНЕЛЕЙ: ДЛИНА – 2. 4 – 6, 6 м (через 0, 6); ВЫСОТА – 2, 8 или 3, 3 м; ТОЛЩИНА - 350, 400, 450 мм.

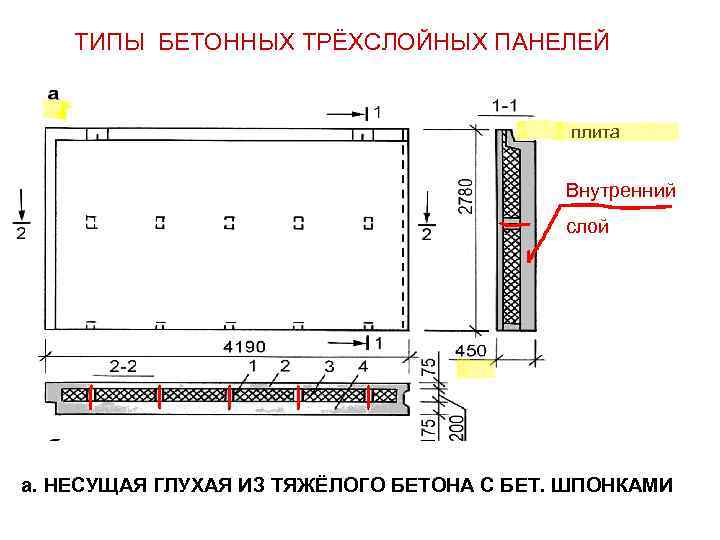

ТИПЫ БЕТОННЫХ ТРЁХСЛОЙНЫХ ПАНЕЛЕЙ плита Внутренний слой а. НЕСУЩАЯ ГЛУХАЯ ИЗ ТЯЖЁЛОГО БЕТОНА С БЕТ. ШПОНКАМИ

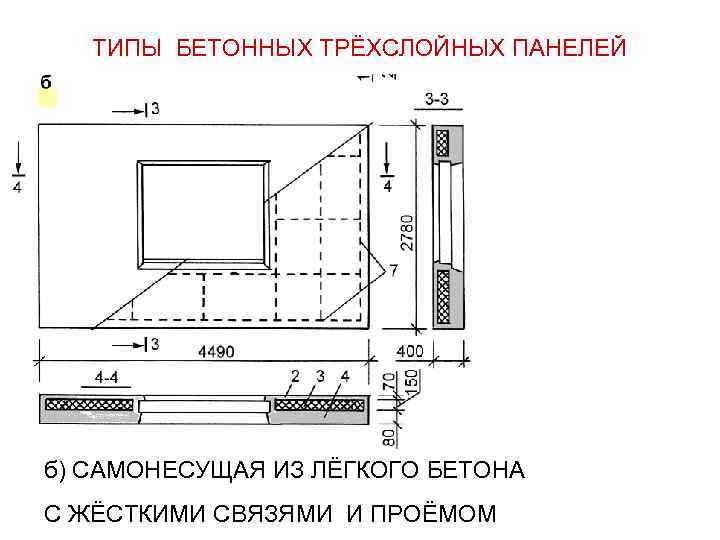

ТИПЫ БЕТОННЫХ ТРЁХСЛОЙНЫХ ПАНЕЛЕЙ б) САМОНЕСУЩАЯ ИЗ ЛЁГКОГО БЕТОНА С ЖЁСТКИМИ СВЯЗЯМИ И ПРОЁМОМ

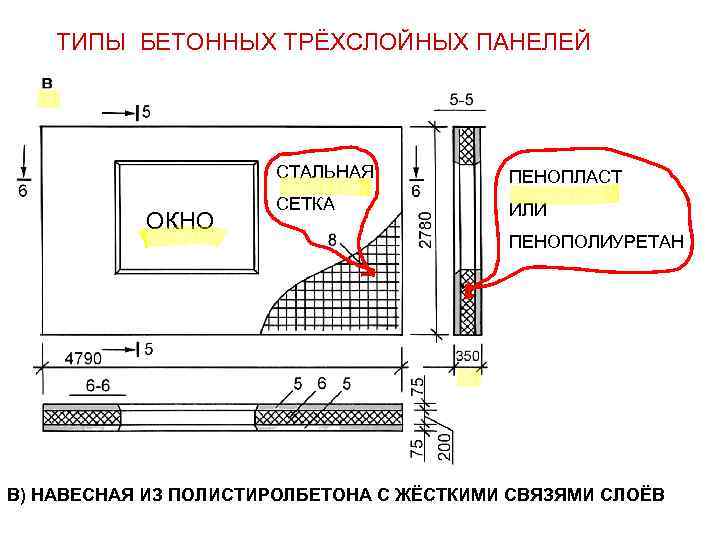

ТИПЫ БЕТОННЫХ ТРЁХСЛОЙНЫХ ПАНЕЛЕЙ СТАЛЬНАЯ ОКНО ПЕНОПЛАСТ СЕТКА ИЛИ ПЕНОПОЛИУРЕТАН В) НАВЕСНАЯ ИЗ ПОЛИСТИРОЛБЕТОНА С ЖЁСТКИМИ СВЯЗЯМИ СЛОЁВ

ОТДЕЛЬНЫЕ СВЯЗИ МЕЖДУ НАРУЖНЫМ И ВНУТРЕННИМ СЛОЯМИ 3 -Х СЛОЙНЫХ ПАНЕЛЕЙ а-д - гибкие металлические; е - шпоночная бетонная армированная стальным каркасом; ж, з - гибкие из стеклопластиковых стержней; и - шпоночная бетонная со стеклопластиковым стержнем

ВЕНТИЛИРУЕМЫЕ БЕТОННЫЕ ПАНЕЛИ а - полносборная трёхслойная; б - панель, монтируемая на строительной площадке; 1 - наружная защитная бетонная панель (экран); 2 - теплоизоляция; 3 - связь; 4 - система подвески; 5 - воздушный промежуток; 6 - внутренняя бетонная панель

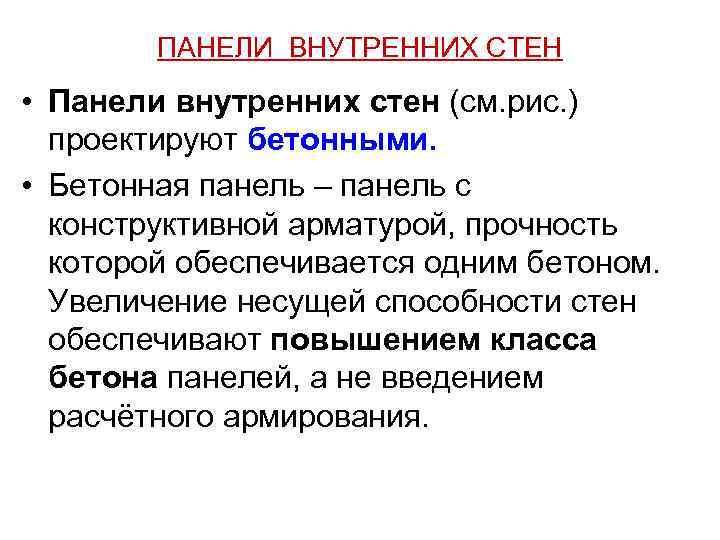

ПАНЕЛИ ВНУТРЕННИХ СТЕН • Панели внутренних стен (см. рис. ) проектируют бетонными. • Бетонная панель – панель с конструктивной арматурой, прочность которой обеспечивается одним бетоном. Увеличение несущей способности стен обеспечивают повышением класса бетона панелей, а не введением расчётного армирования.

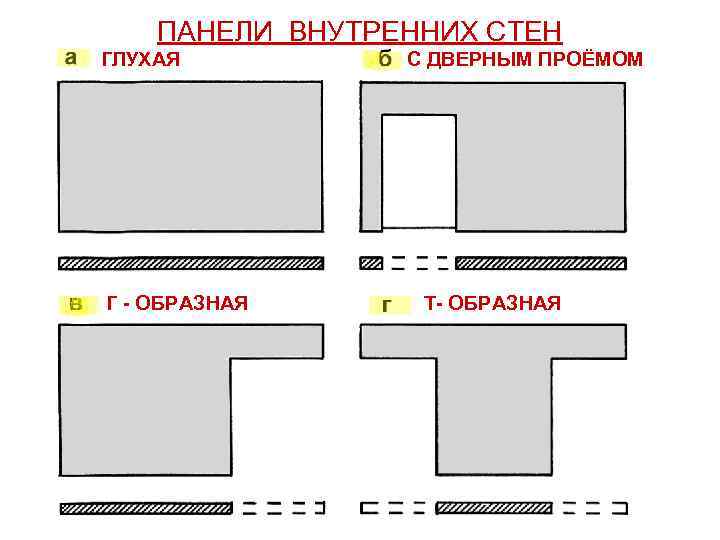

ПАНЕЛИ ВНУТРЕННИХ СТЕН ГЛУХАЯ Г - ОБРАЗНАЯ С ДВЕРНЫМ ПРОЁМОМ Т- ОБРАЗНАЯ

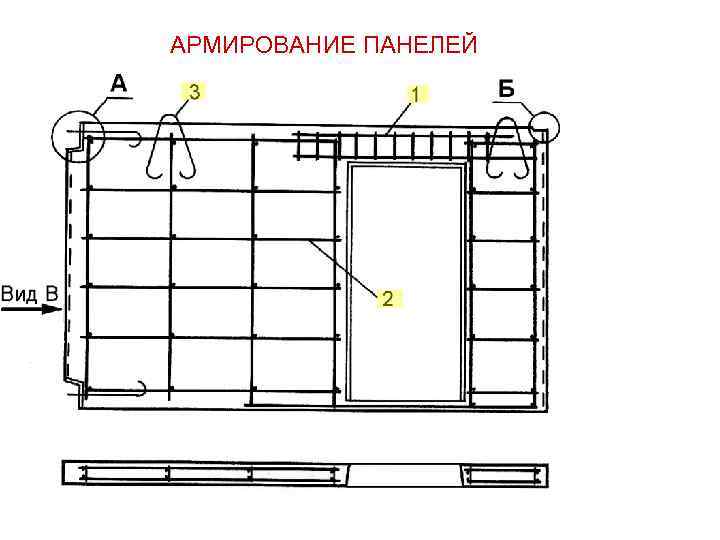

АРМИРОВАНИЕ ПАНЕЛЕЙ

ПРОДОЛЖЕНИЕ РИСУНКА

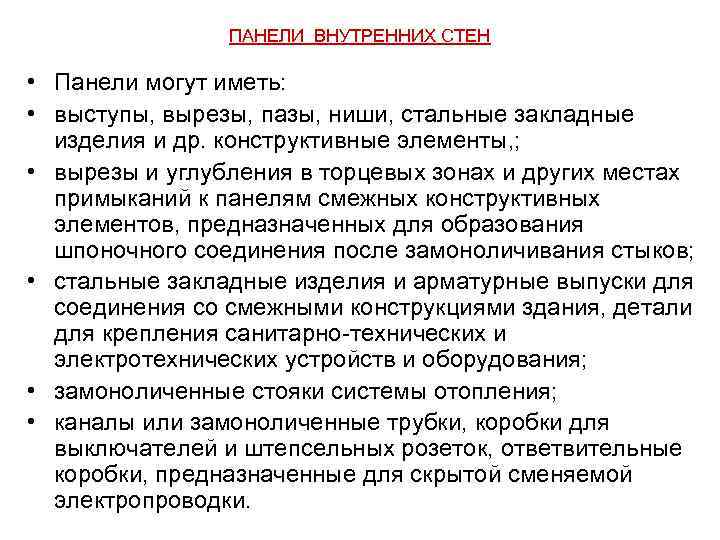

ПАНЕЛИ ВНУТРЕННИХ СТЕН • Панели могут иметь: • выступы, вырезы, пазы, ниши, стальные закладные изделия и др. конструктивные элементы, ; • вырезы и углубления в торцевых зонах и других местах примыканий к панелям смежных конструктивных элементов, предназначенных для образования шпоночного соединения после замоноличивания стыков; • стальные закладные изделия и арматурные выпуски для соединения со смежными конструкциями здания, детали для крепления санитарно-технических и электротехнических устройств и оборудования; • замоноличенные стояки системы отопления; • каналы или замоноличенные трубки, коробки для выключателей и штепсельных розеток, ответвительные коробки, предназначенные для скрытой сменяемой электропроводки.

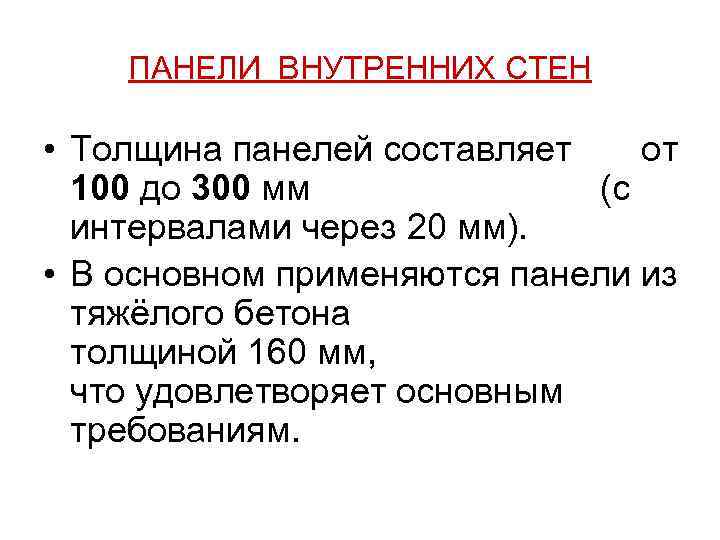

ПАНЕЛИ ВНУТРЕННИХ СТЕН • Толщина панелей составляет от 100 до 300 мм (с интервалами через 20 мм). • В основном применяются панели из тяжёлого бетона толщиной 160 мм, что удовлетворяет основным требованиям.

ГОРИЗОНТАЛЬНЫЕ СТЫКИ ПАНЕЛЕЙ НАГРУЗКА КОНТАКТНЫЕ ПРИ ОПИРАНИИ ПЛИТ ЧЕРЕЗ «ПАЛЬЦЫ»

ГОРИЗОНТАЛЬНЫЕ СТЫКИ ПАНЕЛЕЙ КОНТАКТНЫЕ ПРИ ОПИРАНИИ ПЛИТ НА КОНСОЛИ

ГОРИЗОНТАЛЬНЫЕ СТЫКИ ПАНЕЛЕЙ ПЛАТФОРМЕННЫЕ

ВЕРТИКАЛЬНЫЕ СТЫКИ ПАНЕЛЕЙ ГОРИЗОНТАЛЬНОЕ СЕЧЕНИЕ ВЕРТИКАЛЬНОЕ СЕЧЕНИЕ БЕСШПОНОЧНЫЕ

ВЕРТИКАЛЬНЫЕ СТЫКИ ПАНЕЛЕЙ

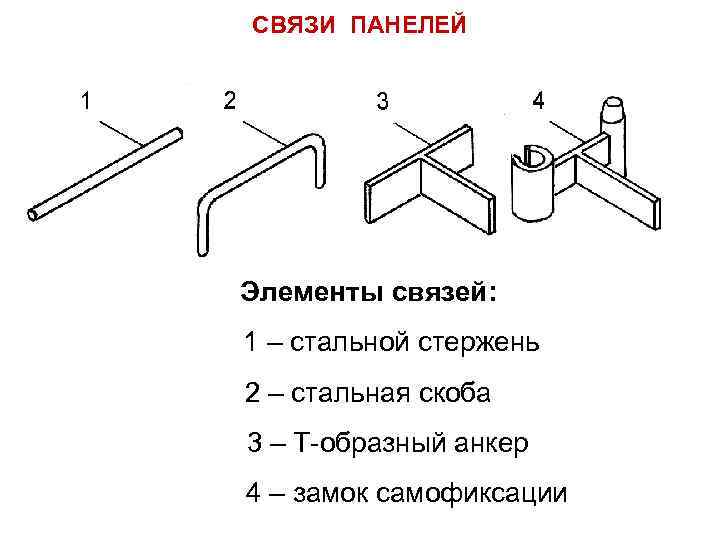

СВЯЗИ ПАНЕЛЕЙ Элементы связей: 1 – стальной стержень 2 – стальная скоба 3 – Т-образный анкер 4 – замок самофиксации

СВЯЗИ ПАНЕЛЕЙ СВАРНЫЕ ВНУТРЕННИХ ПАНЕЛЕЙ ИЗ КРУГЛОЙ СТАЛИ

СВЯЗИ ПАНЕЛЕЙ СВЯЗИ ТИПА «ПЕТЛЯ-СКОБА»

СВЯЗИ ПАНЕЛЕЙ СВАРНАЯ С Т-ОБРАЗНЫМ ЭЛЕМЕНТОМ

СВЯЗИ ПАНЕЛЕЙ ЗАМКОВАЯ СВЯЗЬ САМОФИКСАЦИИ

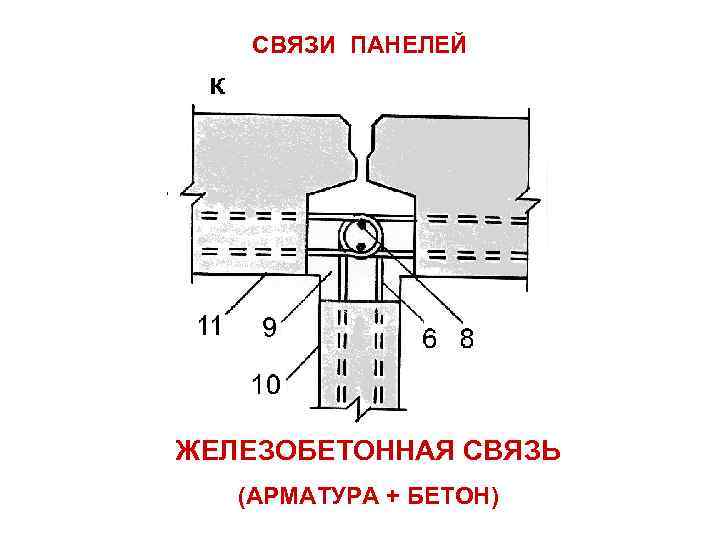

СВЯЗИ ПАНЕЛЕЙ ЖЕЛЕЗОБЕТОННАЯ СВЯЗЬ (АРМАТУРА + БЕТОН)

ГЕРМЕТИЗАЦИЯ СТЫКОВ НАРУЖНЫХ СТЕН ЗАКРЫТЫЙ СТЫК

ГЕРМЕТИЗАЦИЯ СТЫКОВ НАРУЖНЫХ СТЕН ДРЕНИРОВАННЫЙ СТЫК

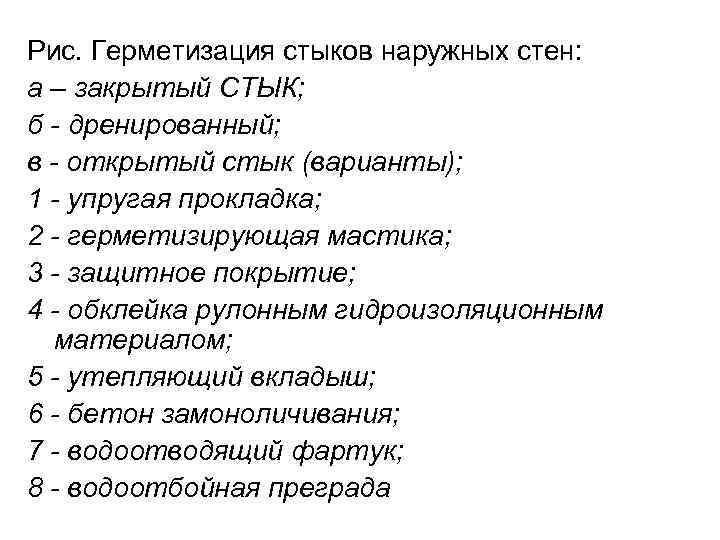

Рис. Герметизация стыков наружных стен: а – закрытый СТЫК; б - дренированный; в - открытый стык (варианты); 1 - упругая прокладка; 2 - герметизирующая мастика; 3 - защитное покрытие; 4 - обклейка рулонным гидроизоляционным материалом; 5 - утепляющий вкладыш; 6 - бетон замоноличивания; 7 - водоотводящий фартук; 8 - водоотбойная преграда

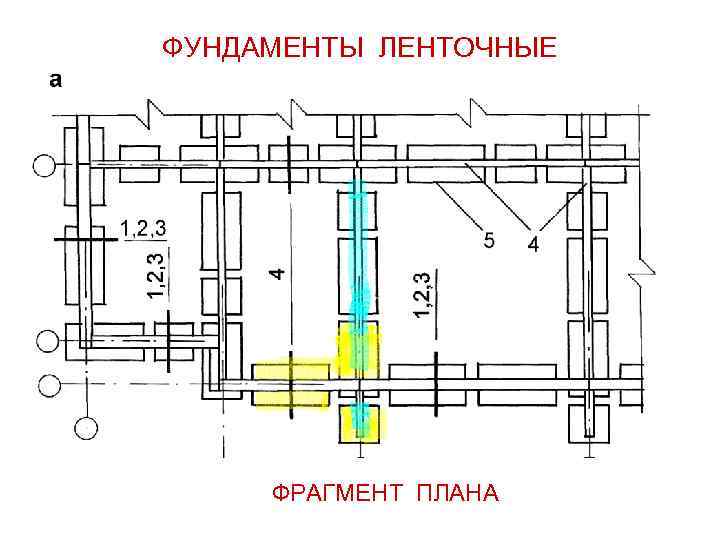

ФУНДАМЕНТЫ ЛЕНТОЧНЫЕ ФРАГМЕНТ ПЛАНА

ФУНДАМЕНТЫ ЛЕНТОЧНЫЕ СЕЧЕНИЯ 1 - ОДНОСЛ. ПАНЕЛЬ 2 - ТРЁХСЛ. ПАНЕЛЬ 3 – РЕБРИСТАЯ ПАНЕЛЬ

ФУНДАМЕНТЫ СВАЙНЫЕ ОСНОВНЫЕ ТИПЫ ЗАБИВНЫХ СВАЙ

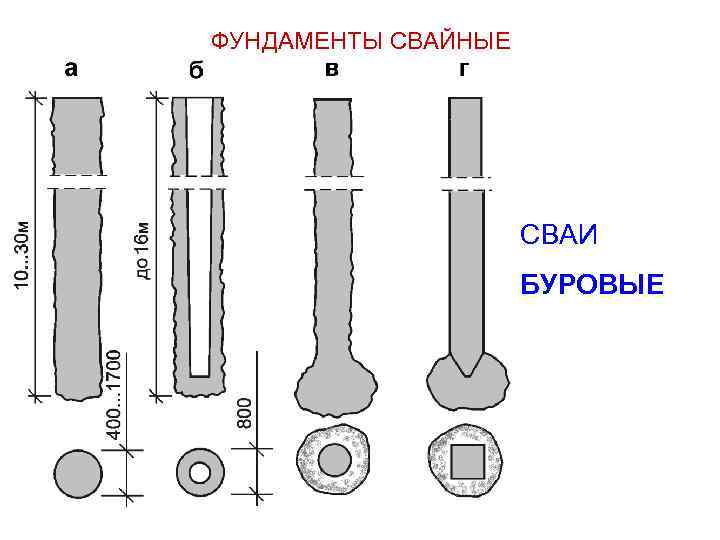

ФУНДАМЕНТЫ СВАЙНЫЕ СВАИ БУРОВЫЕ

РАСПОЛОЖЕНИЕ СВАЙ РОСТВЕРК БЕТ. ПОДГ. СВАЯ СВАЙНЫЕ ЛЕНТЫ

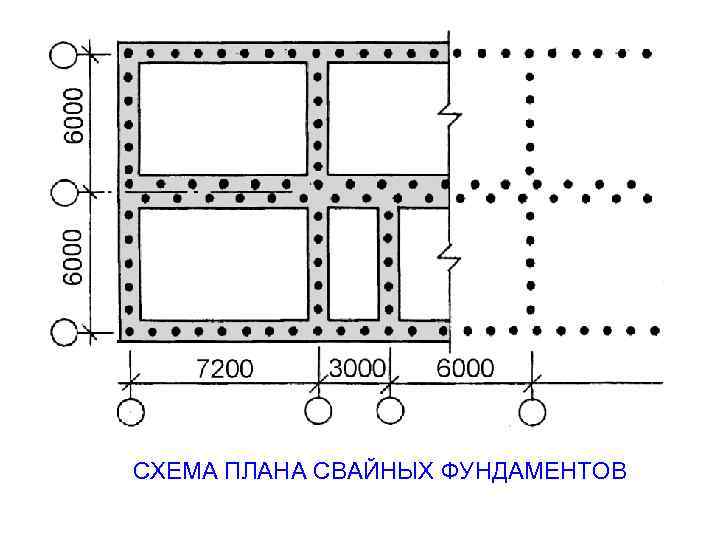

СХЕМА ПЛАНА СВАЙНЫХ ФУНДАМЕНТОВ

ОПИРАНИЕ ФУНДАМЕНТНОЙ ПАНЕЛИ НА МОНОЛИТНЫЙ РОСТВЕРК

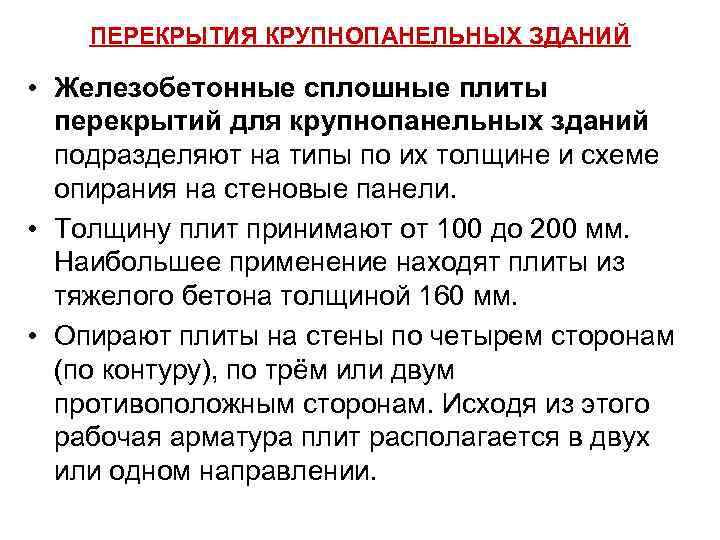

ПЕРЕКРЫТИЯ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ • Железобетонные сплошные плиты перекрытий для крупнопанельных зданий подразделяют на типы по их толщине и схеме опирания на стеновые панели. • Толщину плит принимают от 100 до 200 мм. Наибольшее применение находят плиты из тяжелого бетона толщиной 160 мм. • Опирают плиты на стены по четырем сторонам (по контуру), по трём или двум противоположным сторонам. Исходя из этого рабочая арматура плит располагается в двух или одном направлении.

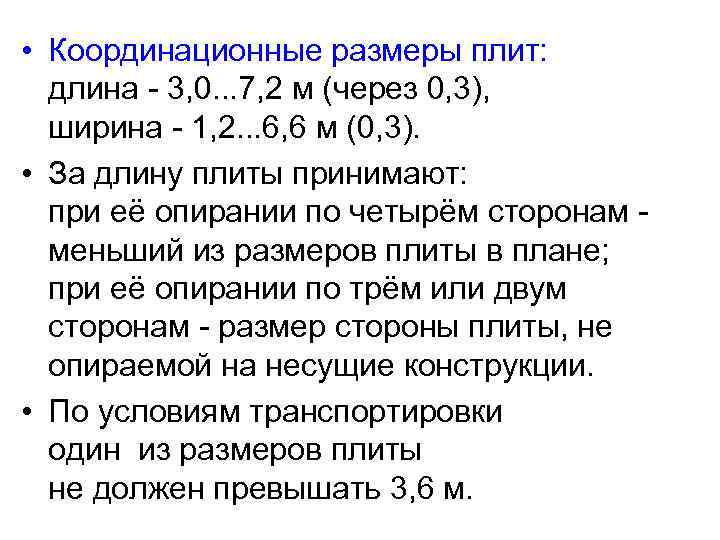

• Координационные размеры плит: длина - 3, 0. . . 7, 2 м (через 0, 3), ширина - 1, 2. . . 6, 6 м (0, 3). • За длину плиты принимают: при её опирании по четырём сторонам меньший из размеров плиты в плане; при её опирании по трём или двум сторонам - размер стороны плиты, не опираемой на несущие конструкции. • По условиям транспортировки один из размеров плиты не должен превышать 3, 6 м.

ТИПЫ СПЛОШНЫХ ПЛИТ Толщина плиты, мм Опирание на стены 4 стороны 3 стороны 2 стороны 100 1 П - - 120 2 П - 2 ПД 140 3 П 3 ПТ 3 ПД 160 4 П 4 ПТ 4 ПД 180 5 П 5 ПТ 5 ПД 200 6 П 6 ПТ 6 ПД

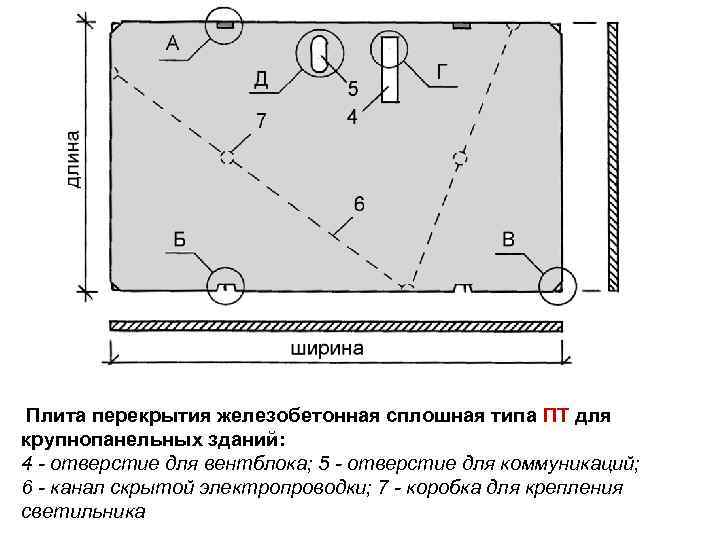

Плита перекрытия железобетонная сплошная типа ПТ для крупнопанельных зданий: 4 - отверстие для вентблока; 5 - отверстие для коммуникаций; 6 - канал скрытой электропроводки; 7 - коробка для крепления светильника

МОНТАЖНЫЙ ПЛАН ПЕРЕКРЫТИЯ

Стена лестничной клетки Узлы А, Б

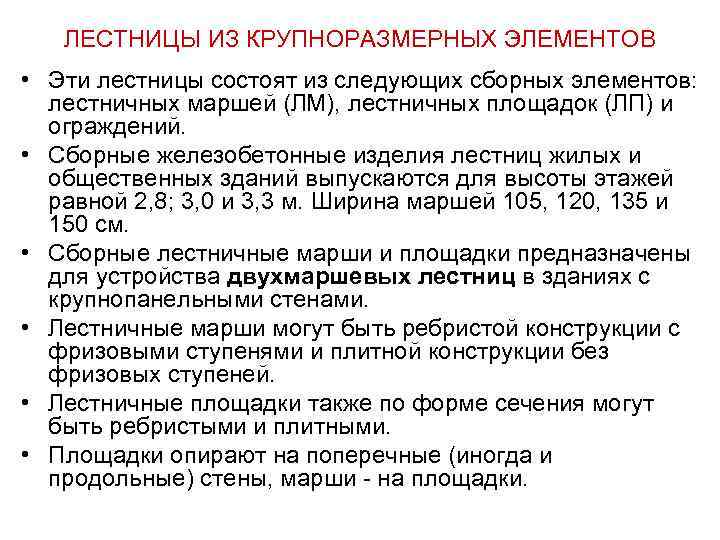

ЛЕСТНИЦЫ ИЗ КРУПНОРАЗМЕРНЫХ ЭЛЕМЕНТОВ • Эти лестницы состоят из следующих сборных элементов: лестничных маршей (ЛМ), лестничных площадок (ЛП) и ограждений. • Сборные железобетонные изделия лестниц жилых и общественных зданий выпускаются для высоты этажей равной 2, 8; 3, 0 и 3, 3 м. Ширина маршей 105, 120, 135 и 150 см. • Сборные лестничные марши и площадки предназначены для устройства двухмаршевых лестниц в зданиях с крупнопанельными стенами. • Лестничные марши могут быть ребристой конструкции с фризовыми ступенями и плитной конструкции без фризовых ступеней. • Лестничные площадки также по форме сечения могут быть ребристыми и плитными. • Площадки опирают на поперечные (иногда и продольные) стены, марши - на площадки.

ЛЕСТНИЦЫ ИЗ КРУПНОРАЗМЕРНЫХ ЭЛЕМЕНТОВ ПЛАН ЛЕСТНИЧНОЙ КЛЕТКИ

СКЛАДЧАТЫЙ МАРШ ЛЕСТНИЦЫ С П-ОБРАЗНЫМИ МАРШАМИ

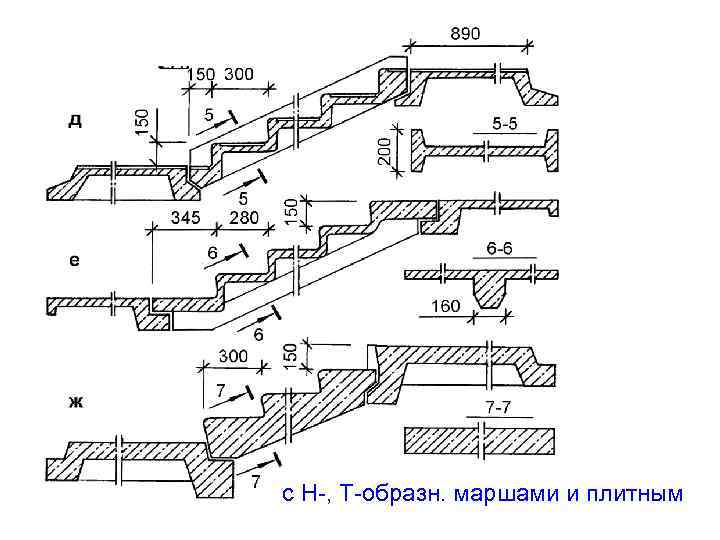

с Н-, Т-образн. маршами и плитным
