КРОВЛИ СКАТНЫХ КРЫШ ДЬЯЧКОВА Е. Г.

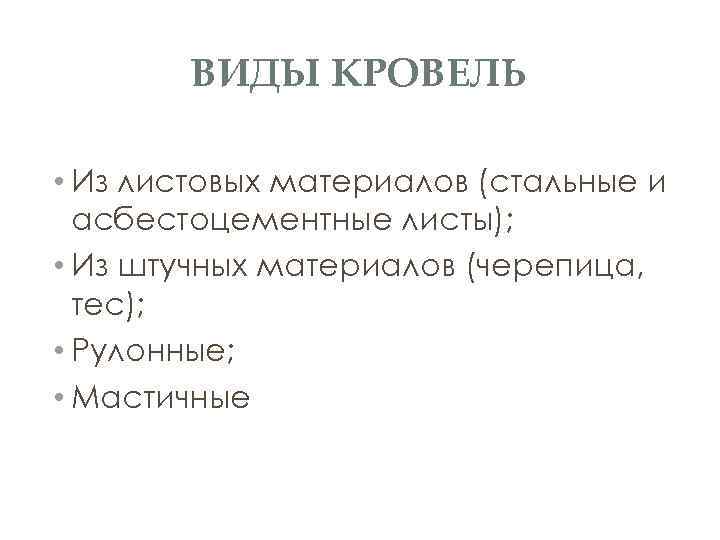

ВИДЫ КРОВЕЛЬ • Из листовых материалов (стальные и асбестоцементные листы); • Из штучных материалов (черепица, тес); • Рулонные; • Мастичные

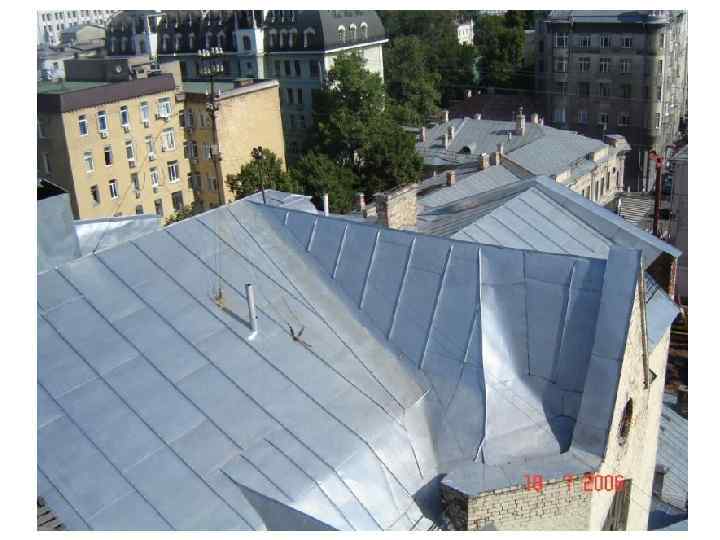

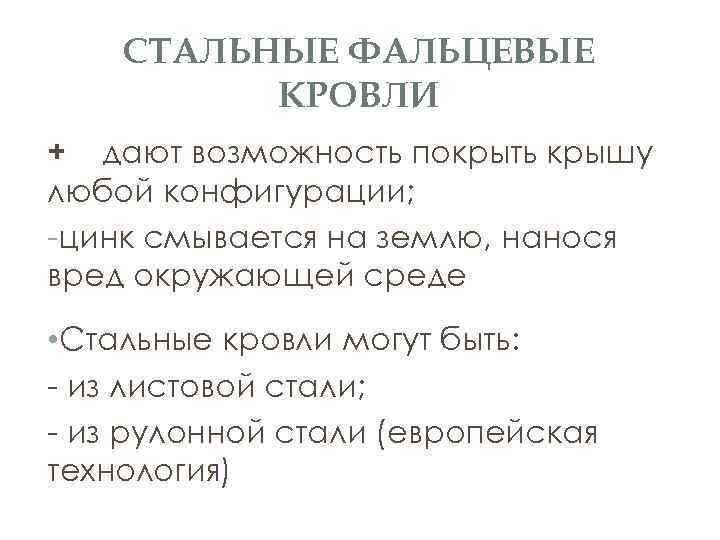

СТАЛЬНЫЕ ФАЛЬЦЕВЫЕ КРОВЛИ + дают возможность покрыть крышу любой конфигурации; -цинк смывается на землю, нанося вред окружающей среде • Стальные кровли могут быть: - из листовой стали; - из рулонной стали (европейская технология)

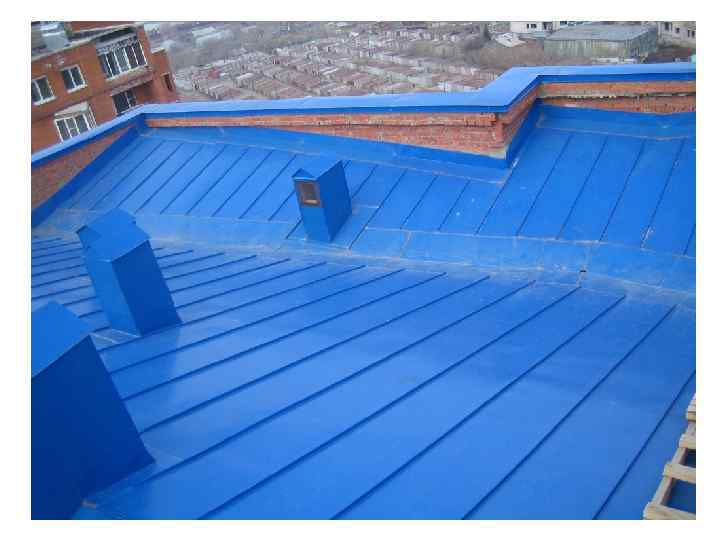

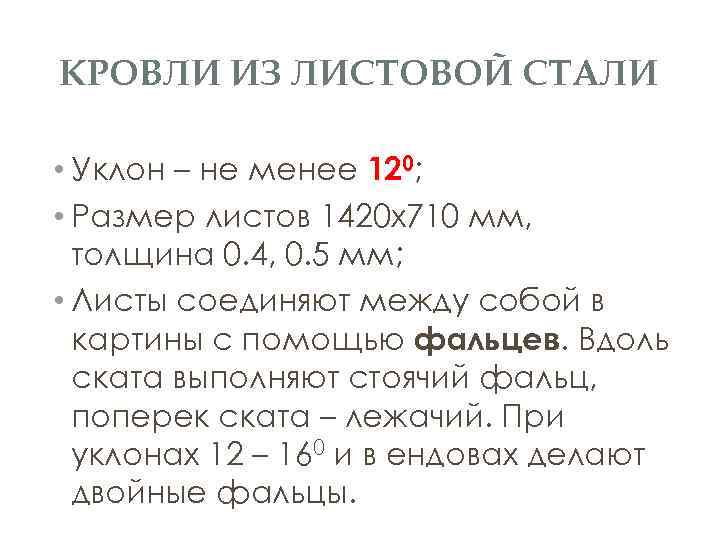

КРОВЛИ ИЗ ЛИСТОВОЙ СТАЛИ • Уклон – не менее 120; • Размер листов 1420 х710 мм, толщина 0. 4, 0. 5 мм; • Листы соединяют между собой в картины с помощью фальцев. Вдоль ската выполняют стоячий фальц, поперек ската – лежачий. При уклонах 12 – 160 и в ендовах делают двойные фальцы.
Типы фальцев: А - лежачий одинарный; Б - лежачий двойной; В - стоячий одинарный; Г - стоячий двойной.

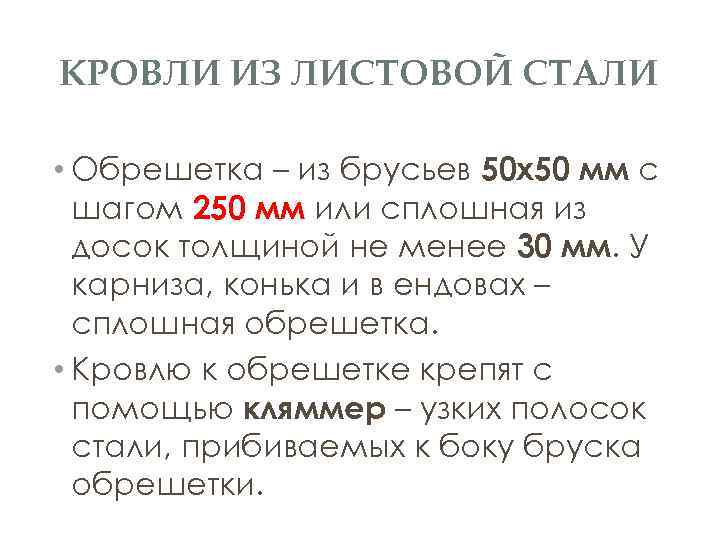

КРОВЛИ ИЗ ЛИСТОВОЙ СТАЛИ • Обрешетка – из брусьев 50 х50 мм с шагом 250 мм или сплошная из досок толщиной не менее 30 мм. У карниза, конька и в ендовах – сплошная обрешетка. • Кровлю к обрешетке крепят с помощью кляммер – узких полосок стали, прибиваемых к боку бруска обрешетки.
Заделка кляммеры в одинарный стоячий фальц: 1 - плоская кляммера; 2 - брусок обрешетки; 3 - гвоздь; 4 - лист с малым отгибом; 5 – лист с большим отгибом

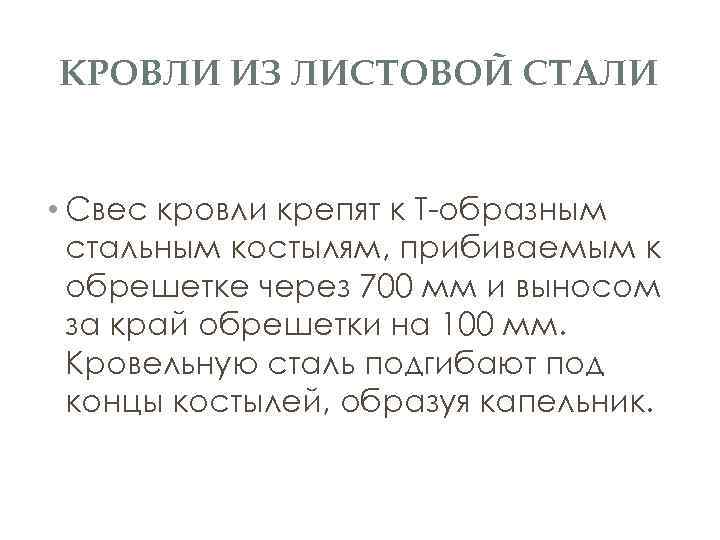

КРОВЛИ ИЗ ЛИСТОВОЙ СТАЛИ • Свес кровли крепят к Т-образным стальным костылям, прибиваемым к обрешетке через 700 мм и выносом за край обрешетки на 100 мм. Кровельную сталь подгибают под концы костылей, образуя капельник.

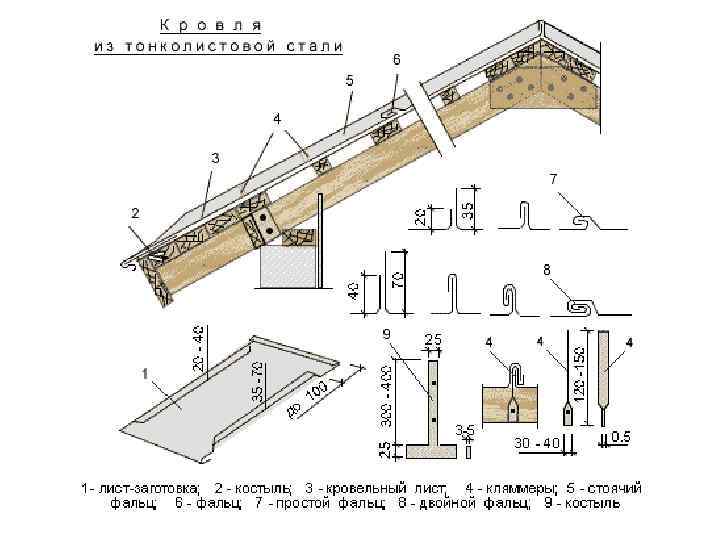

а - вид сбоку; б - часть кровельного покрытия; 1 - доски настила; 2 - доска обрешетки; 3 - коньковые доски; 4 - бруски; 5 - стропила; 6 - желоб; 7 - костыль; 8 - крюк; 9 - лоток

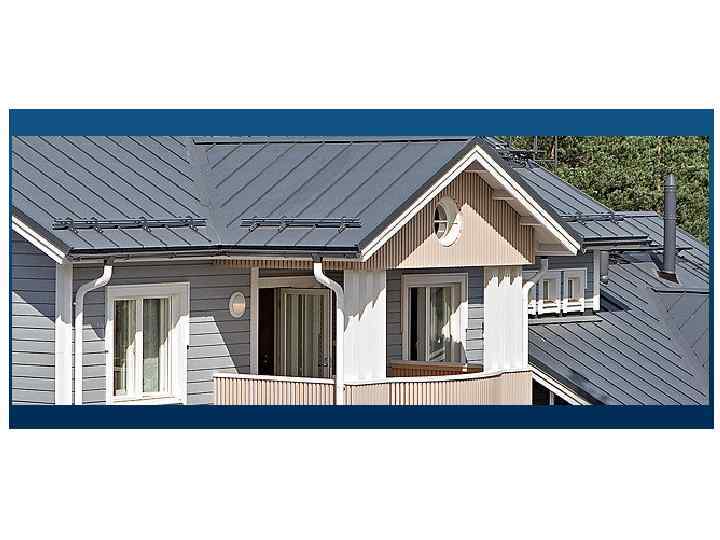

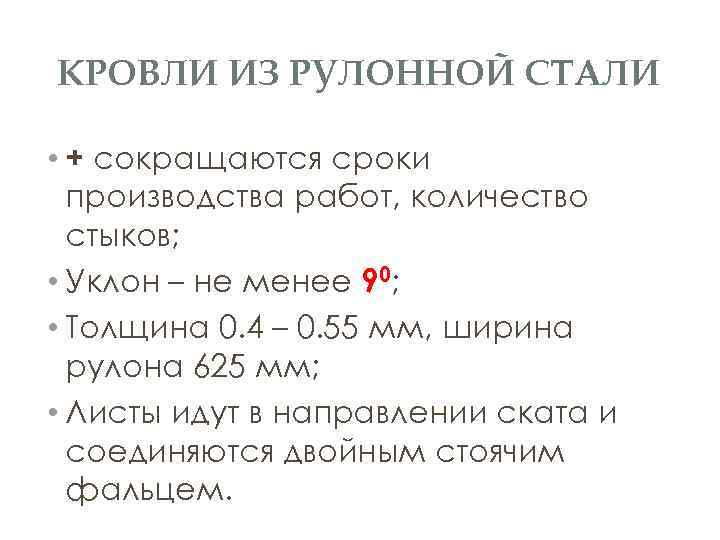

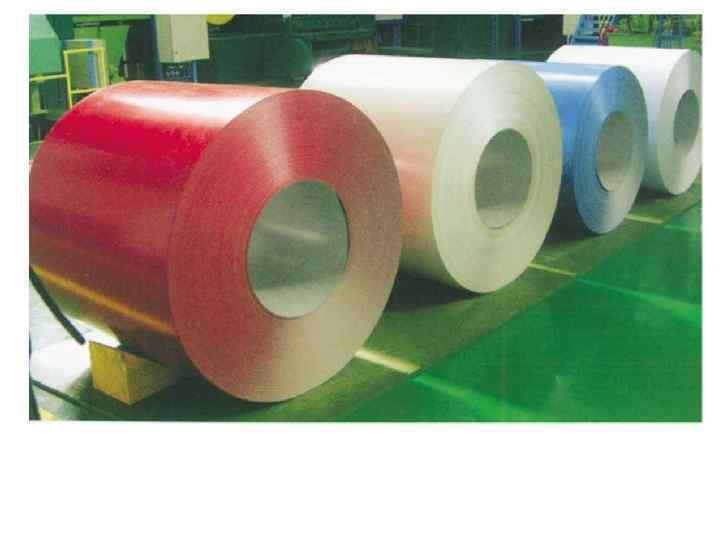

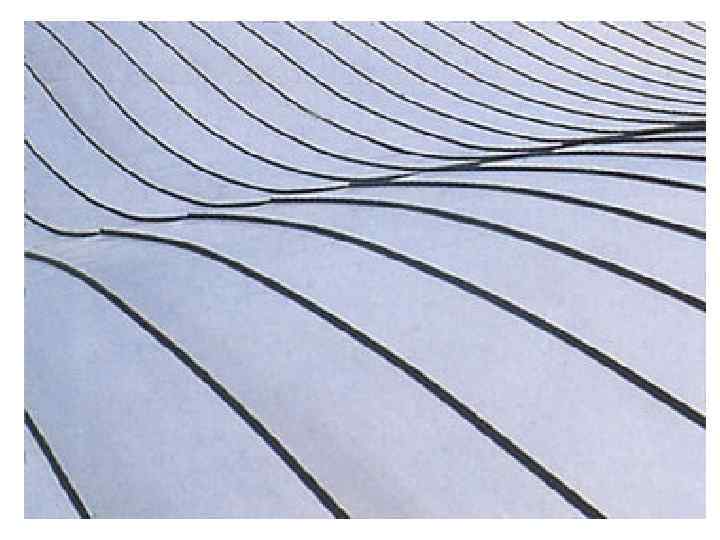

КРОВЛИ ИЗ РУЛОННОЙ СТАЛИ • + сокращаются сроки производства работ, количество стыков; • Уклон – не менее 90; • Толщина 0. 4 – 0. 55 мм, ширина рулона 625 мм; • Листы идут в направлении ската и соединяются двойным стоячим фальцем.

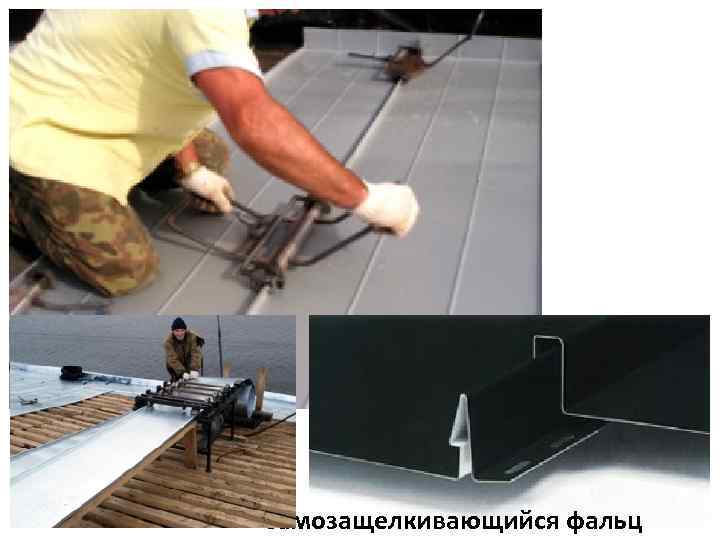

Самозащелкивающийся фальц

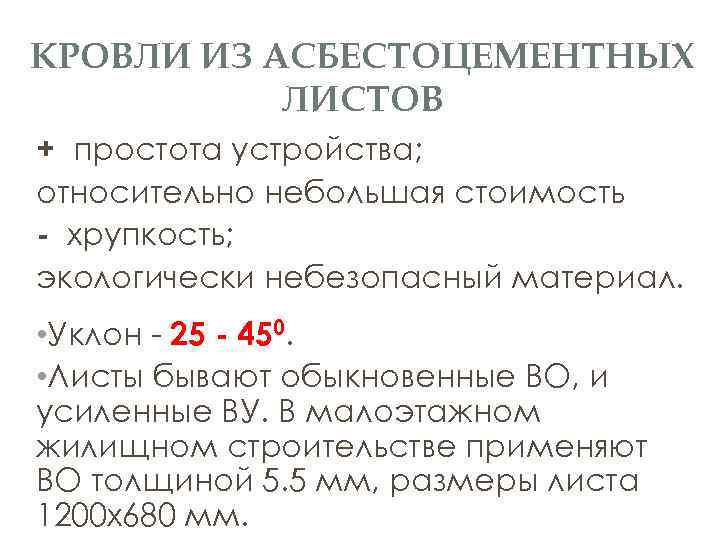

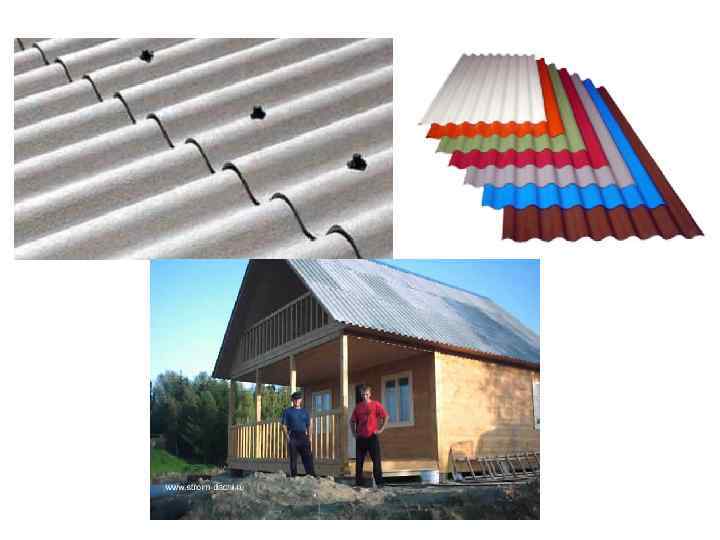

КРОВЛИ ИЗ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ + простота устройства; относительно небольшая стоимость - хрупкость; экологически небезопасный материал. • Уклон - 25 - 450. • Листы бывают обыкновенные ВО, и усиленные ВУ. В малоэтажном жилищном строительстве применяют ВО толщиной 5. 5 мм, размеры листа 1200 х680 мм.

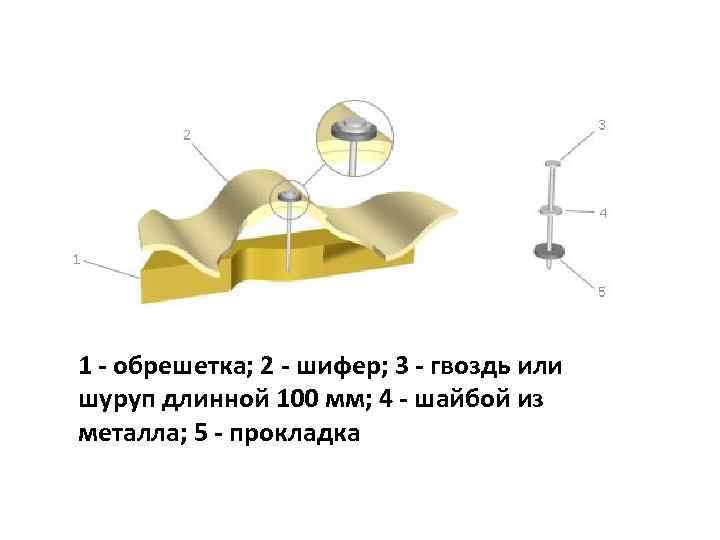

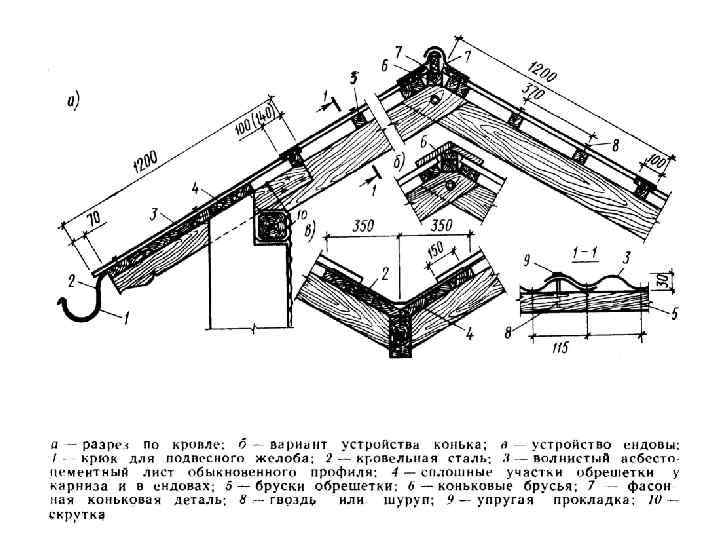

1 - обрешетка; 2 - шифер; 3 - гвоздь или шуруп длинной 100 мм; 4 - шайбой из металла; 5 - прокладка

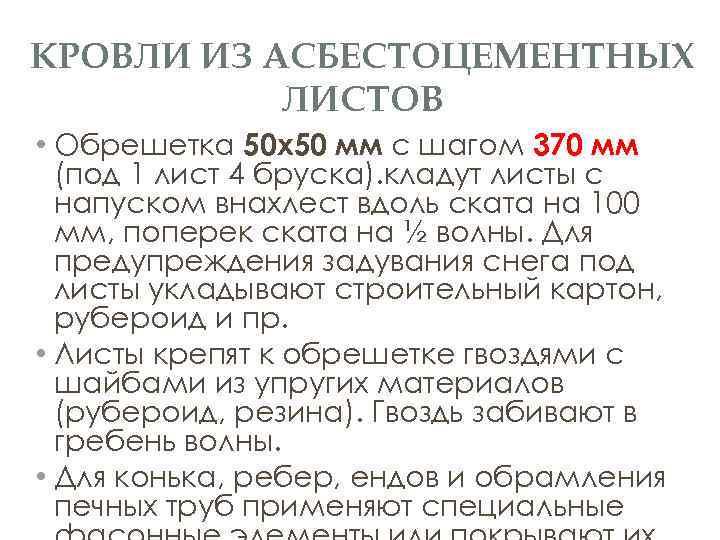

КРОВЛИ ИЗ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ • Обрешетка 50 х50 мм с шагом 370 мм (под 1 лист 4 бруска). кладут листы с напуском внахлест вдоль ската на 100 мм, поперек ската на ½ волны. Для предупреждения задувания снега под листы укладывают строительный картон, рубероид и пр. • Листы крепят к обрешетке гвоздями с шайбами из упругих материалов (рубероид, резина). Гвоздь забивают в гребень волны. • Для конька, ребер, ендов и обрамления печных труб применяют специальные

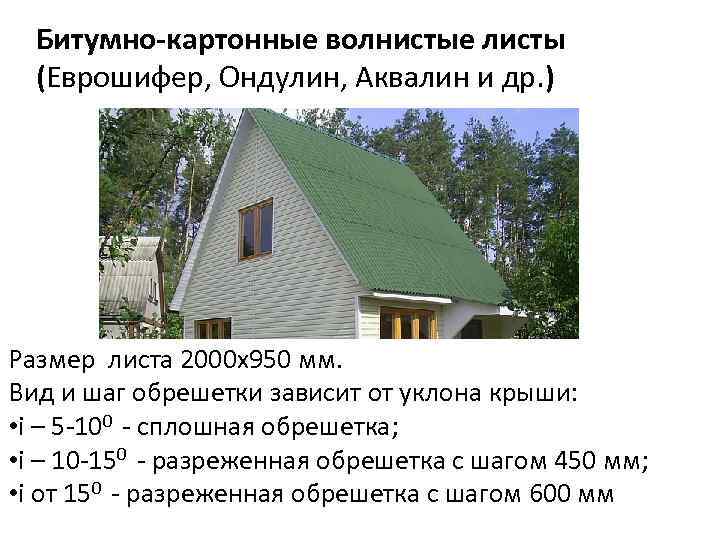

Битумно-картонные волнистые листы (Еврошифер, Ондулин, Аквалин и др. ) Размер листа 2000 х950 мм. Вид и шаг обрешетки зависит от уклона крыши: • i – 5 -100 - сплошная обрешетка; • i – 10 -150 - разреженная обрешетка с шагом 450 мм; • i от 150 - разреженная обрешетка с шагом 600 мм

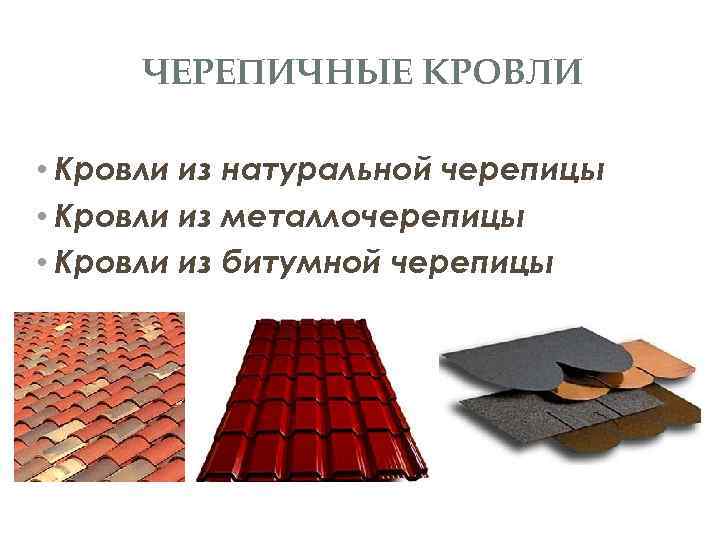

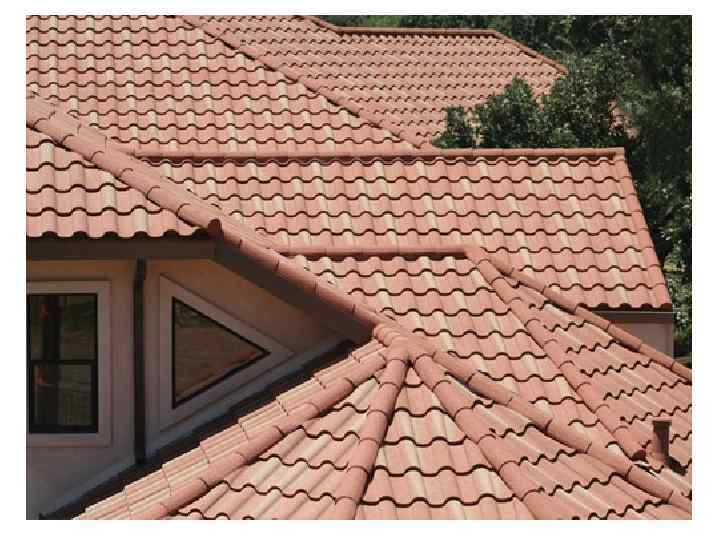

ЧЕРЕПИЧНЫЕ КРОВЛИ • Кровли из натуральной черепицы • Кровли из металлочерепицы • Кровли из битумной черепицы

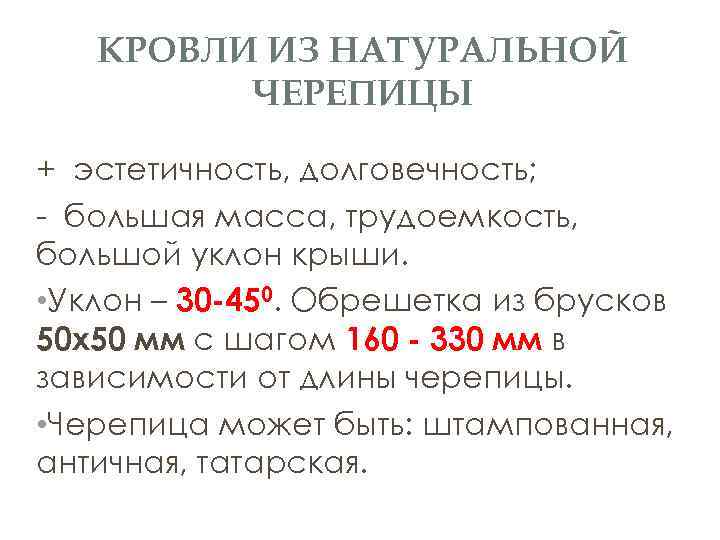

КРОВЛИ ИЗ НАТУРАЛЬНОЙ ЧЕРЕПИЦЫ + эстетичность, долговечность; - большая масса, трудоемкость, большой уклон крыши. • Уклон – 30 -450. Обрешетка из брусков 50 х50 мм с шагом 160 - 330 мм в зависимости от длины черепицы. • Черепица может быть: штампованная, античная, татарская.

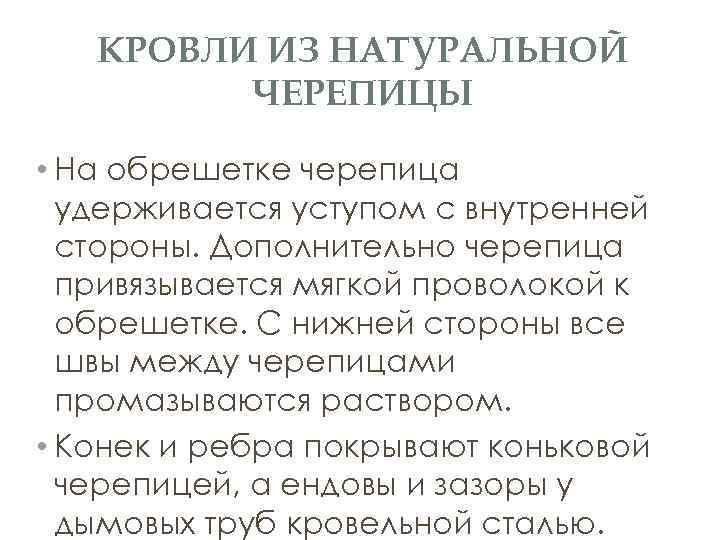

КРОВЛИ ИЗ НАТУРАЛЬНОЙ ЧЕРЕПИЦЫ • На обрешетке черепица удерживается уступом с внутренней стороны. Дополнительно черепица привязывается мягкой проволокой к обрешетке. С нижней стороны все швы между черепицами промазываются раствором. • Конек и ребра покрывают коньковой черепицей, а ендовы и зазоры у дымовых труб кровельной сталью.

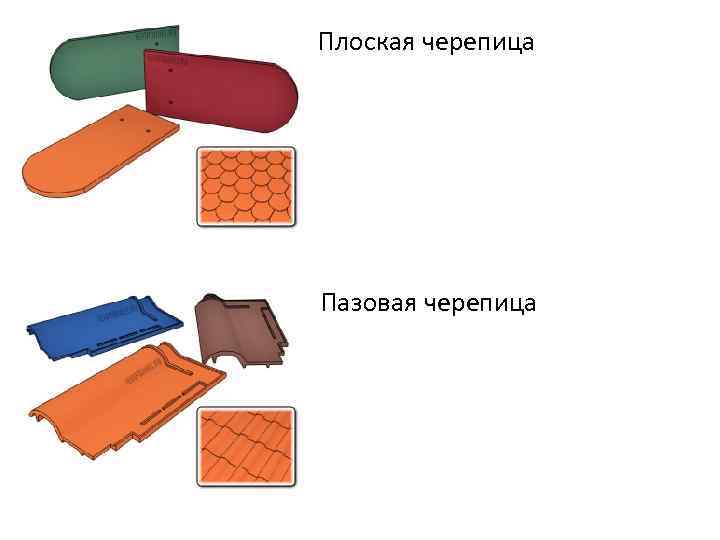

Плоская черепица Пазовая черепица

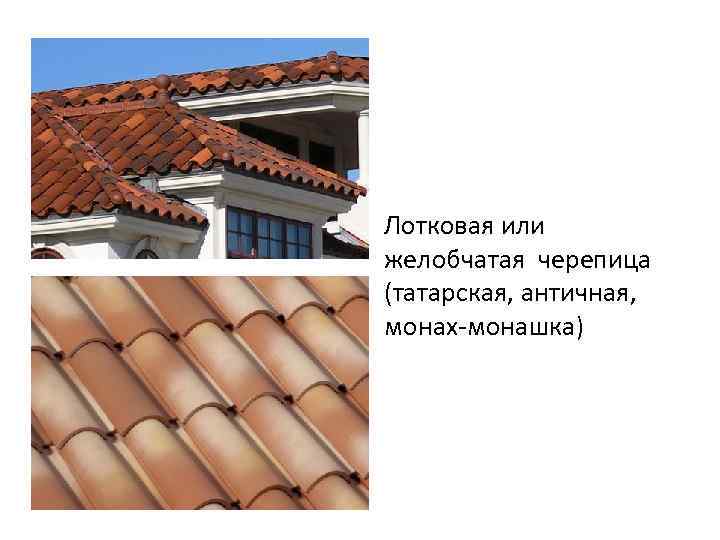

Лотковая или желобчатая черепица (татарская, античная, монах-монашка)

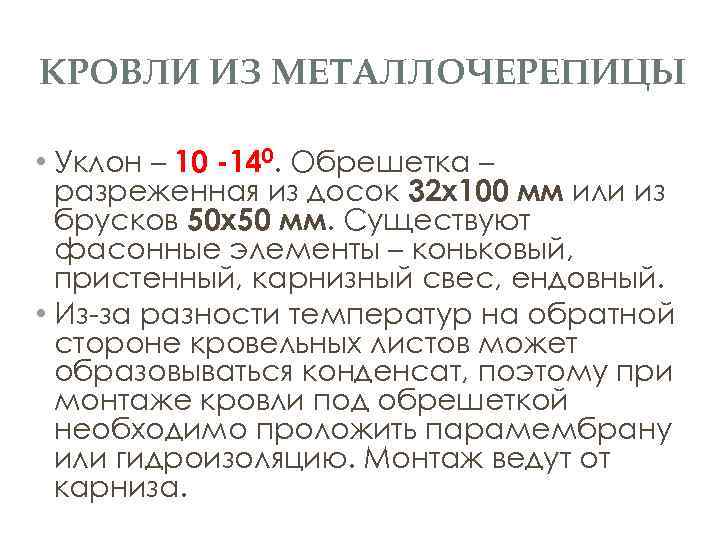

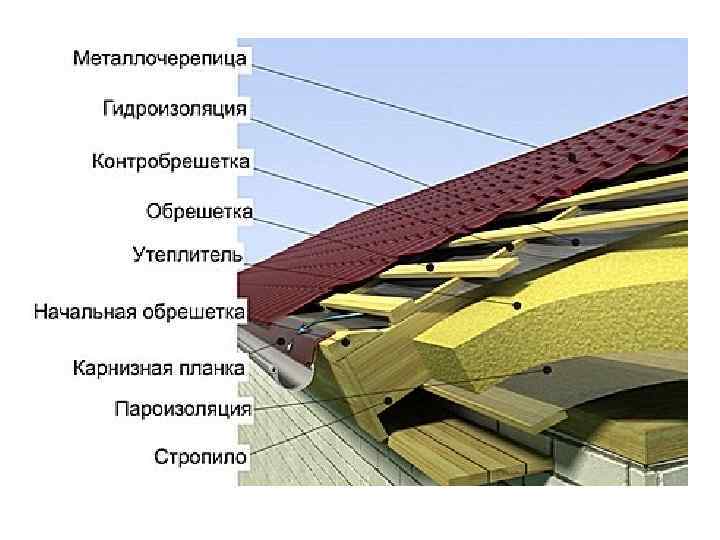

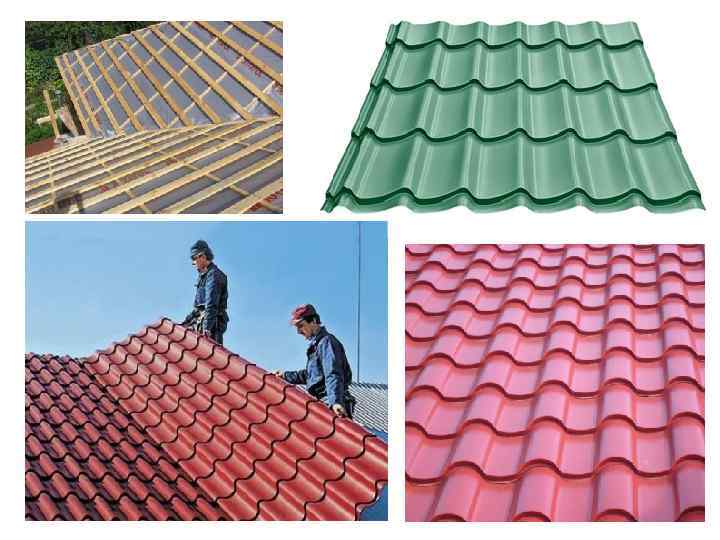

КРОВЛИ ИЗ МЕТАЛЛОЧЕРЕПИЦЫ • Уклон – 10 -140. Обрешетка – разреженная из досок 32 х100 мм или из брусков 50 х50 мм. Существуют фасонные элементы – коньковый, пристенный, карнизный свес, ендовный. • Из-за разности температур на обратной стороне кровельных листов может образовываться конденсат, поэтому при монтаже кровли под обрешеткой необходимо проложить парамембрану или гидроизоляцию. Монтаж ведут от карниза.

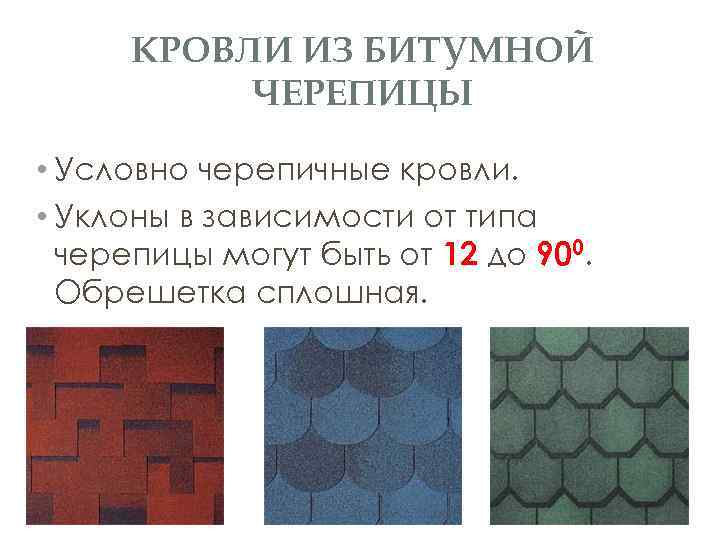

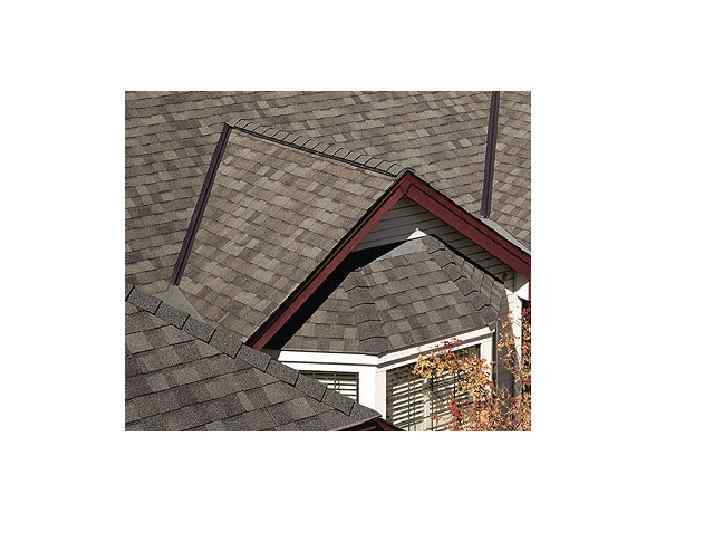

КРОВЛИ ИЗ БИТУМНОЙ ЧЕРЕПИЦЫ • Условно черепичные кровли. • Уклоны в зависимости от типа черепицы могут быть от 12 до 900. Обрешетка сплошная.

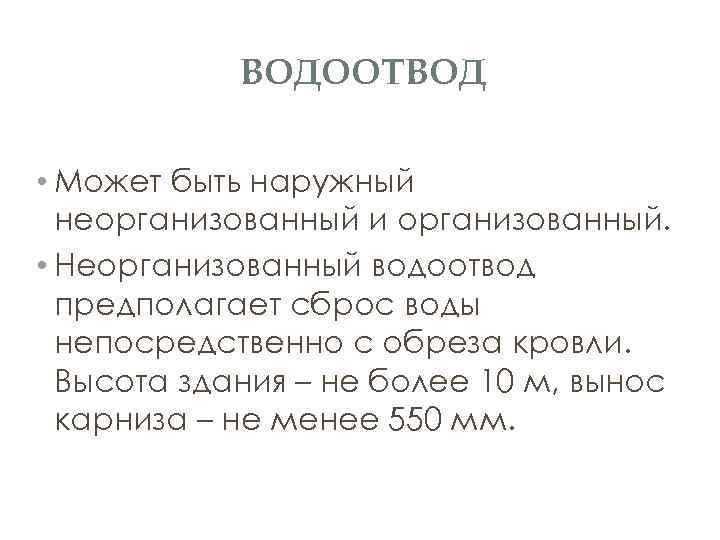

ВОДООТВОД • Может быть наружный неорганизованный и организованный. • Неорганизованный водоотвод предполагает сброс воды непосредственно с обреза кровли. Высота здания – не более 10 м, вынос карниза – не менее 550 мм.

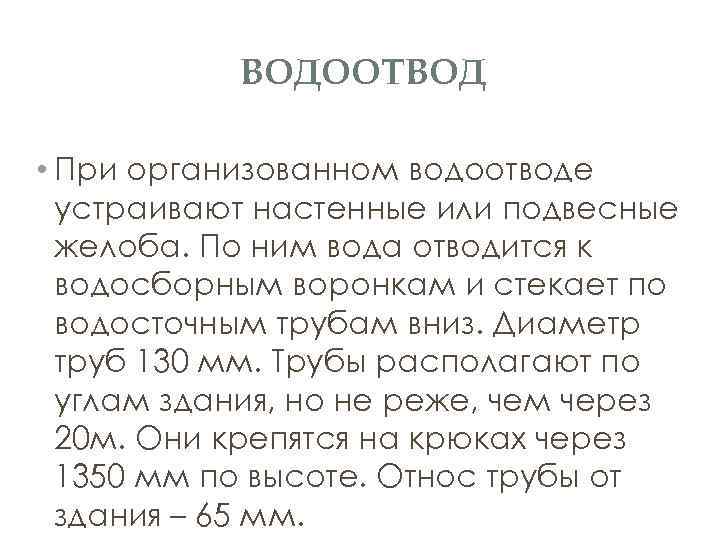

ВОДООТВОД • При организованном водоотводе устраивают настенные или подвесные желоба. По ним вода отводится к водосборным воронкам и стекает по водосточным трубам вниз. Диаметр труб 130 мм. Трубы располагают по углам здания, но не реже, чем через 20 м. Они крепятся на крюках через 1350 мм по высоте. Относ трубы от здания – 65 мм.
НАСТЕННЫЕ ЖЕЛОБА в) – настенный желоб, г) – железобетонный карнизный желоб: 7 – накладной желоб; 8 – деревянная обрешетка; 9 -11 – кровельная сталь; 12 – железобетонный желоб; 13 – мауэрлат; 14 – слив; 15 – анкер; 16 – гидроизоляционный ковер
ПОДВЕСНЫЕ ЖЕЛОБА Крепление кронштейнов: • к стропильной ноге; • к фронтонной доске; • к настилу
а) – водосточная труба; б) – подвесной желоб: 1 – воронка; 2 – колено водосточной трубы; 3 – отмет; 4 – ухват; 5 – держатель; 6 – металлический желоб

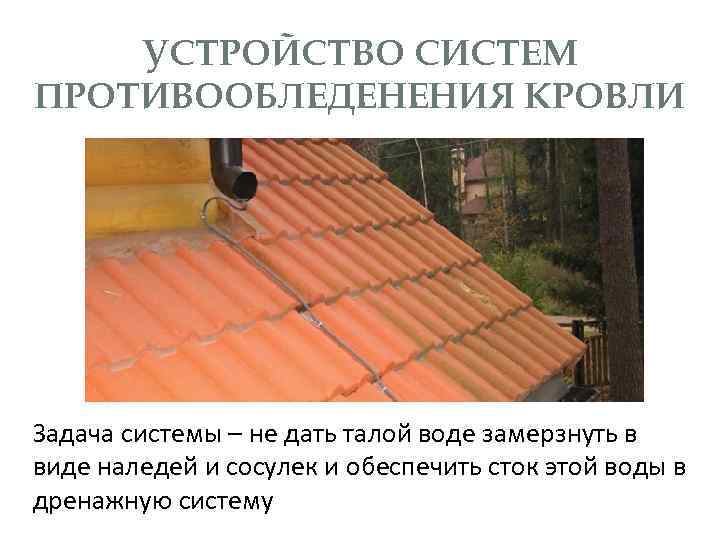

УСТРОЙСТВО СИСТЕМ ПРОТИВООБЛЕДЕНЕНИЯ КРОВЛИ Задача системы – не дать талой воде замерзнуть в виде наледей и сосулек и обеспечить сток этой воды в дренажную систему

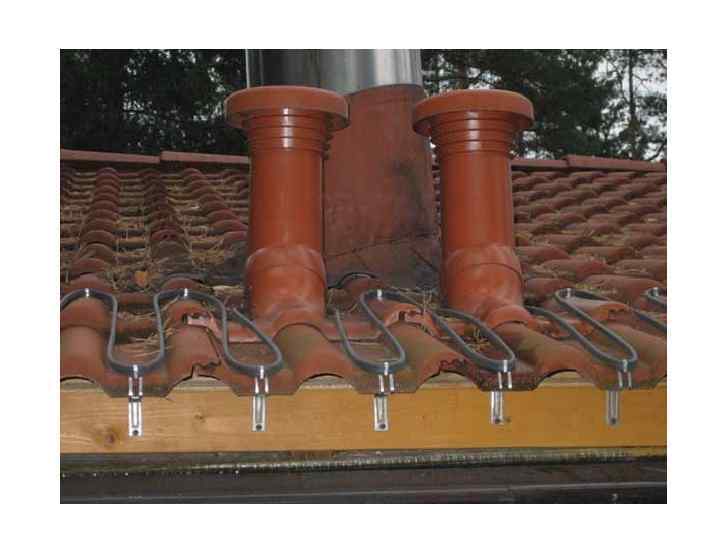

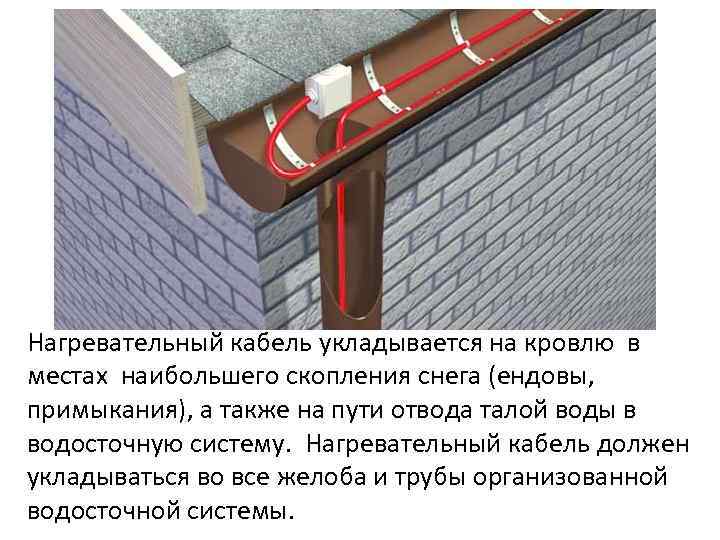

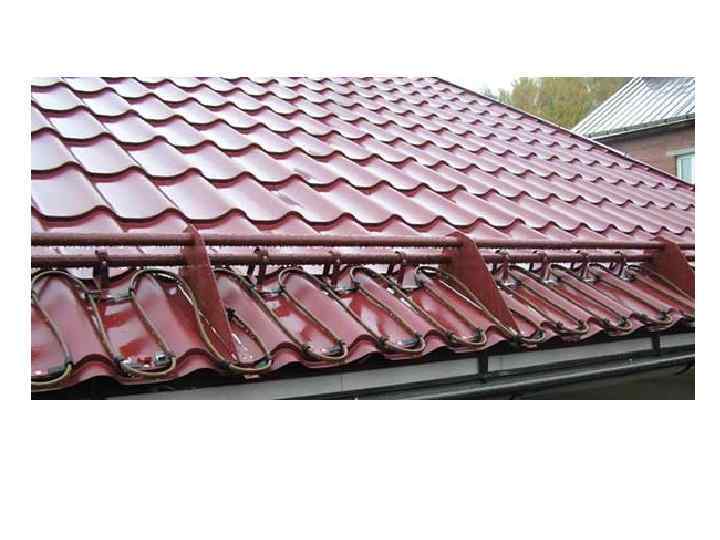

Нагревательный кабель укладывается на кровлю в местах наибольшего скопления снега (ендовы, примыкания), а также на пути отвода талой воды в водосточную систему. Нагревательный кабель должен укладываться во все желоба и трубы организованной водосточной системы.
