КРОВЕЛЬНЫЕ МАТЕРИАЛЫ ДЛЯ СКАТНЫХ КРЫШ Делаем надежные строительные

КРОВЕЛЬНЫЕ МАТЕРИАЛЫ ДЛЯ СКАТНЫХ КРЫШ Делаем надежные строительные системы доступными 0

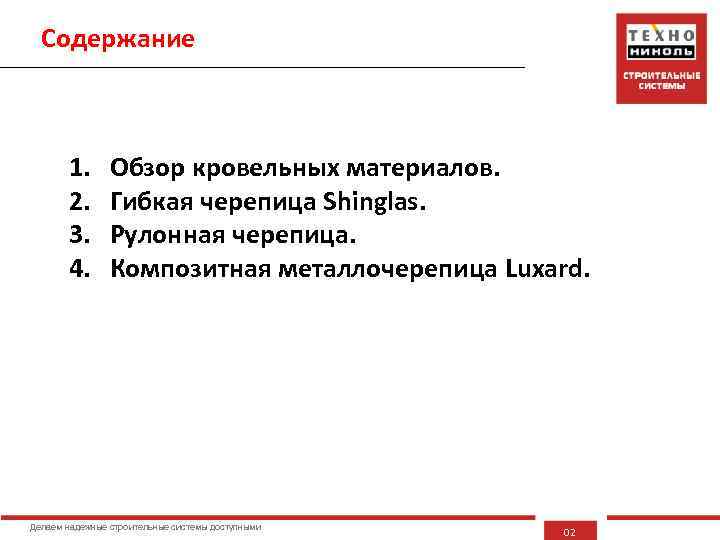

Содержание 1. 2. 3. 4. Обзор кровельных материалов. Гибкая черепица Shinglas. Рулонная черепица. Композитная металлочерепица Luxard. Делаем надежные строительные системы доступными 02

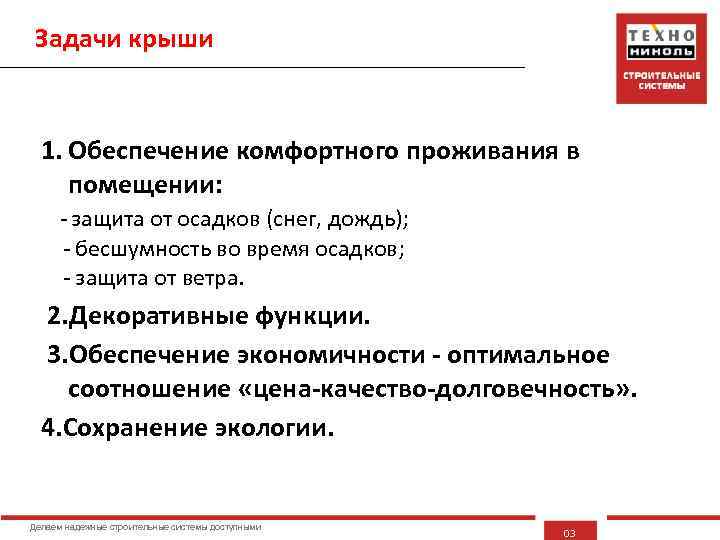

Задачи крыши 1. Обеспечение комфортного проживания в помещении: - защита от осадков (снег, дождь); - бесшумность во время осадков; - защита от ветра. 2. Декоративные функции. 3. Обеспечение экономичности - оптимальное соотношение «цена-качество-долговечность» . 4. Сохранение экологии. Делаем надежные строительные системы доступными 03

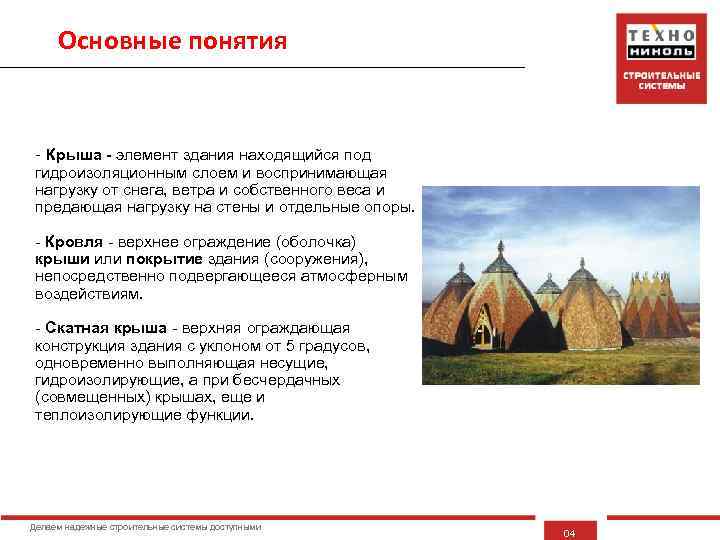

Основные понятия - Крыша - элемент здания находящийся под гидроизоляционным слоем и воспринимающая нагрузку от снега, ветра и собственного веса и предающая нагрузку на стены и отдельные опоры. - Кровля - верхнее ограждение (оболочка) крыши или покрытие здания (сооружения), непосредственно подвергающееся атмосферным воздействиям. - Скатная крыша - верхняя ограждающая конструкция здания с уклоном от 5 градусов, одновременно выполняющая несущие, гидроизолирующие, а при бесчердачных (совмещенных) крышах, еще и теплоизолирующие функции. Делаем надежные строительные системы доступными 04

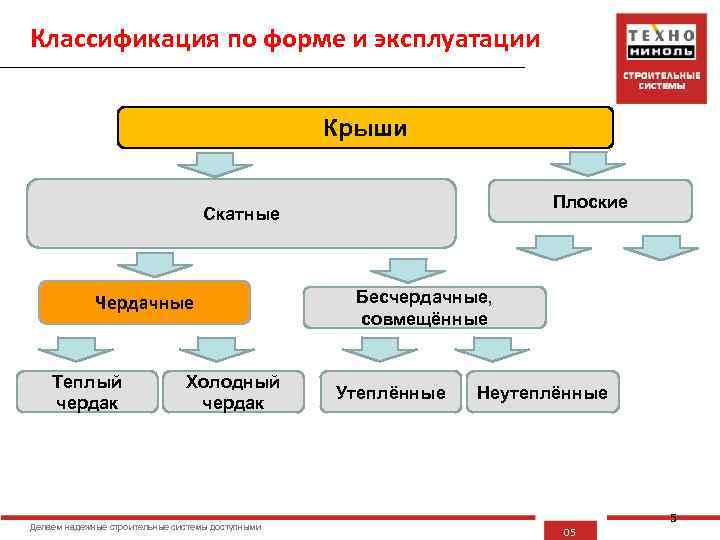

Классификация по форме и эксплуатации Крыши Плоские Скатные Чердачные Теплый чердак Холодный чердак Делаем надежные строительные системы доступными Бесчердачные, совмещённые Утеплённые Неутеплённые 5 05

Шифер Евросоюз еще в 1999 году принял специальную директиву, запрещающую с 1 января 2005 года производство и импорт асбеста. Основание: этот устойчивый к воздействию высоких температур и влагонепроницаемый материал наносит вред здоровью и приводит к формированию злокачественной опухоли — мезотелиомы. Она развивается в течение 30— 40 лет после того, как человек подвергался воздействию асбеста. Особый вред несет асбестовая пыль. Поэтому еще в 2002 году ЕС, Чили и Австралия предложили запретить все виды асбеста в 156 странах — участницах Роттердамской конвенции. Делаем надежные строительные системы доступными 06

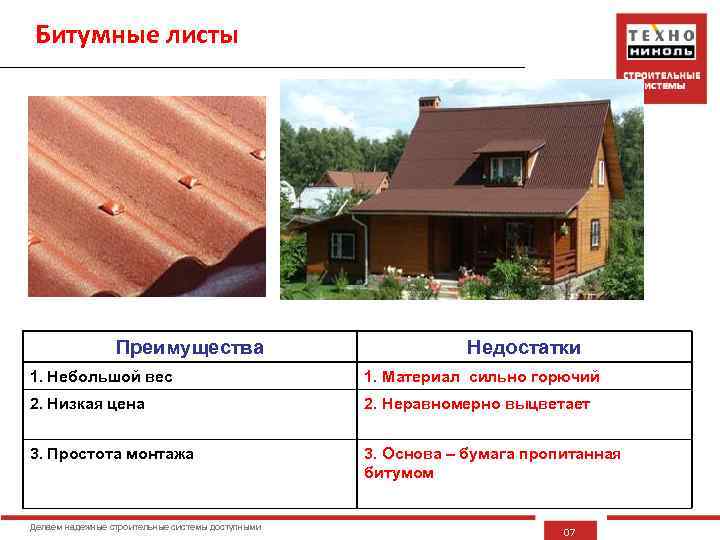

Битумные листы Преимущества Недостатки 1. Небольшой вес 1. Материал сильно горючий 2. Низкая цена 2. Неравномерно выцветает 3. Простота монтажа 3. Основа – бумага пропитанная битумом Делаем надежные строительные системы доступными 07

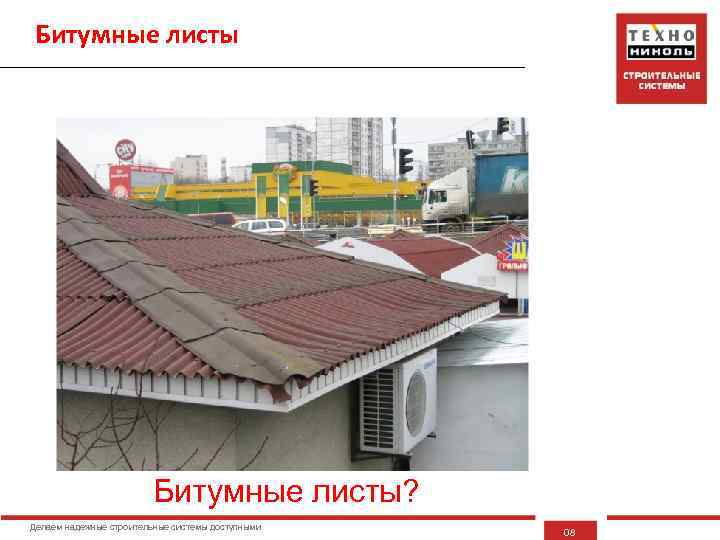

Битумные листы? Делаем надежные строительные системы доступными 08

Металлочерепица Преимущества Недостатки 1. Невысокая стоимость 1. Быстро стареет (выцветает, ржавеет) 2. Широко распространен на рынке 2. Много отходов 3. Не требует сплошного настила? 3. Шумит во время дождя 4. Парусность Делаем надежные строительные системы доступными 09

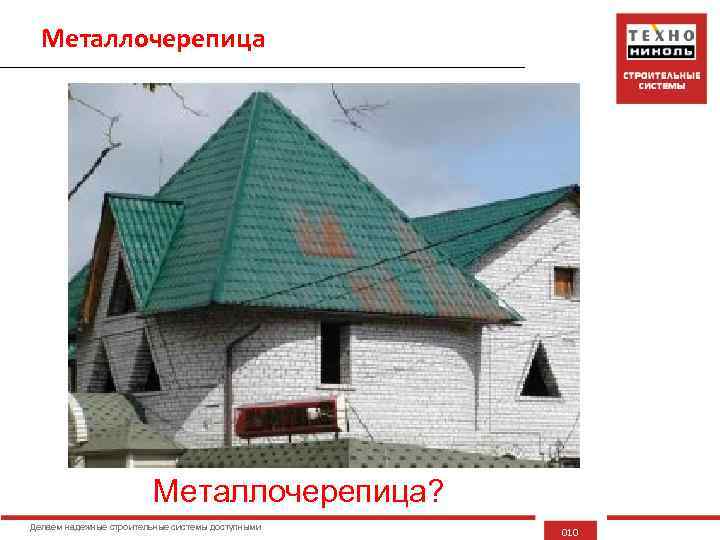

Металлочерепица? Делаем надежные строительные системы доступными 010

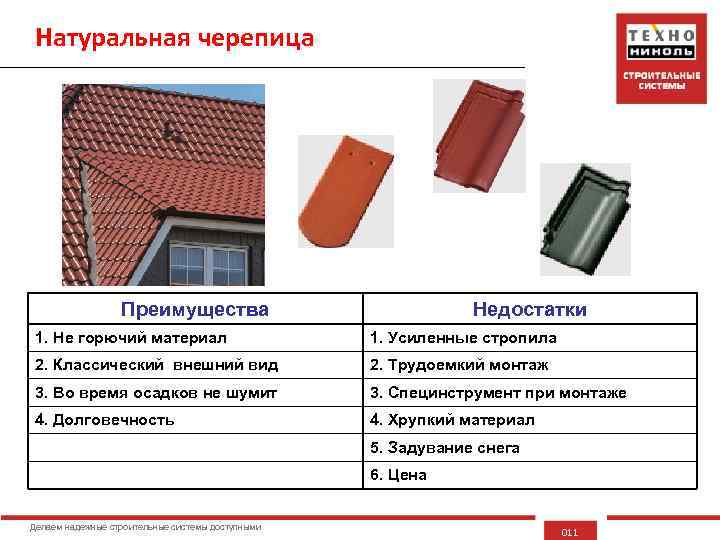

Натуральная черепица Преимущества Недостатки 1. Не горючий материал 1. Усиленные стропила 2. Классический внешний вид 2. Трудоемкий монтаж 3. Во время осадков не шумит 3. Специнструмент при монтаже 4. Долговечность 4. Хрупкий материал 5. Задувание снега 6. Цена Делаем надежные строительные системы доступными 011

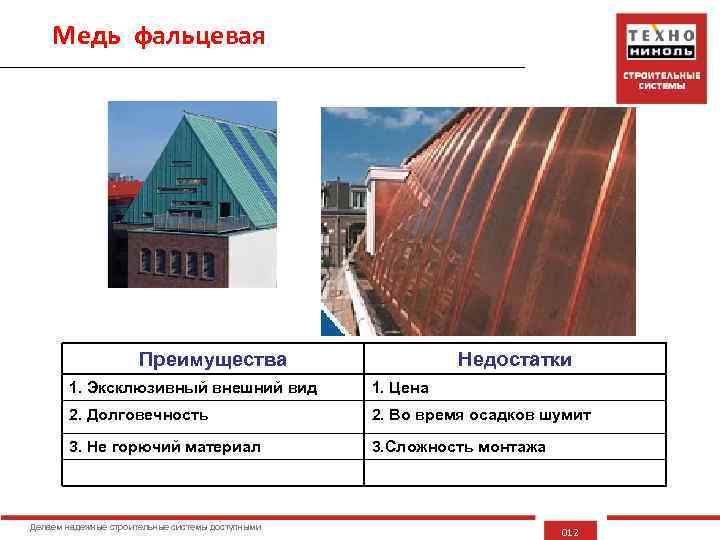

Медь фальцевая Преимущества Недостатки 1. Эксклюзивный внешний вид 1. Цена 2. Долговечность 2. Во время осадков шумит 3. Не горючий материал 3. Сложность монтажа Делаем надежные строительные системы доступными 012

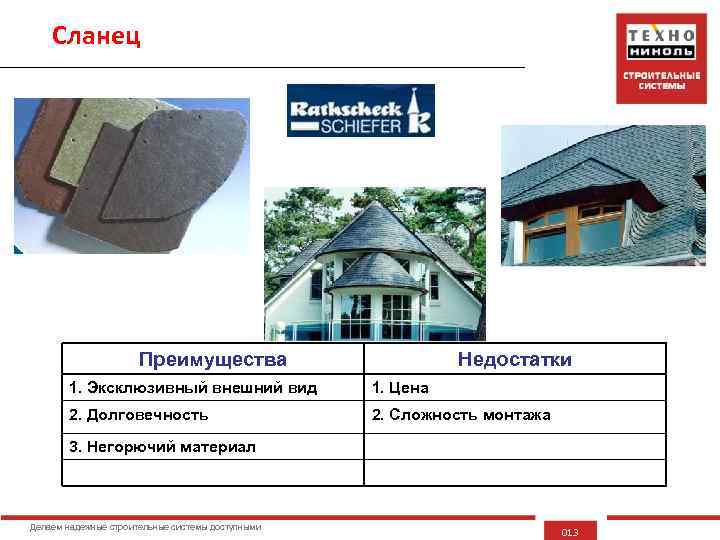

Сланец Преимущества Недостатки 1. Эксклюзивный внешний вид 1. Цена 2. Долговечность 2. Сложность монтажа 3. Негорючий материал Делаем надежные строительные системы доступными 013

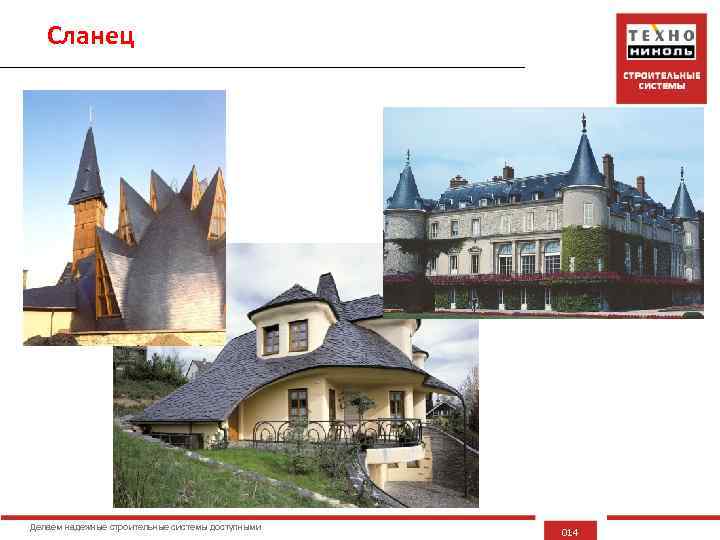

Сланец Делаем надежные строительные системы доступными 014

Классификация крыш по форме Двускатная Односкатная Шатровая Вальмовая четырехскатная Вальмовая двухскатная (полувальмовая Складчатая Крестовый свод Сводчатая Куполообразная Шпилеобразная Многощипцовая Сферическая Из косых поверхностей Делаем надежные строительные системы доступными 15 015

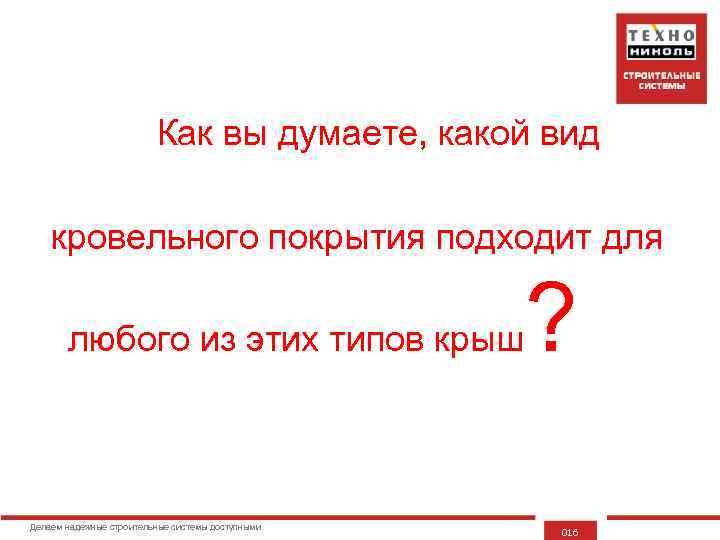

Как вы думаете, какой вид кровельного покрытия подходит для любого из этих типов крыш Делаем надежные строительные системы доступными ? 016

Штучные кровельные материалы Керамическая черепица Сланец Композитная черепица Цементно-песчаная черепица Медная Гибкая(гонтовая) черепица Металлочерепица Делаем надежные строительные системы доступными Битумные листы 0

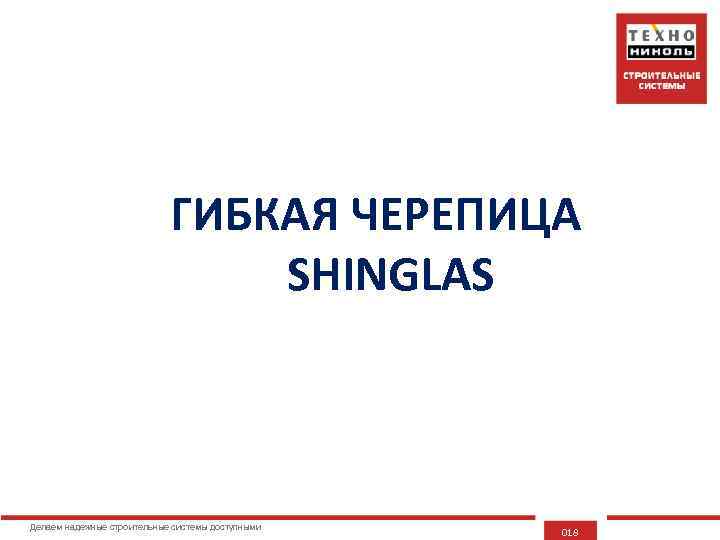

ГИБКАЯ ЧЕРЕПИЦА SHINGLAS Делаем надежные строительные системы доступными 018

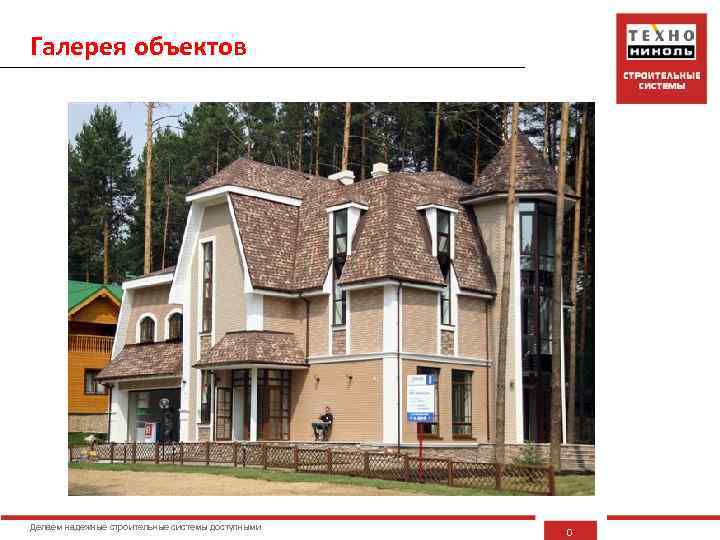

Галерея объектов Делаем надежные строительные системы доступными 0

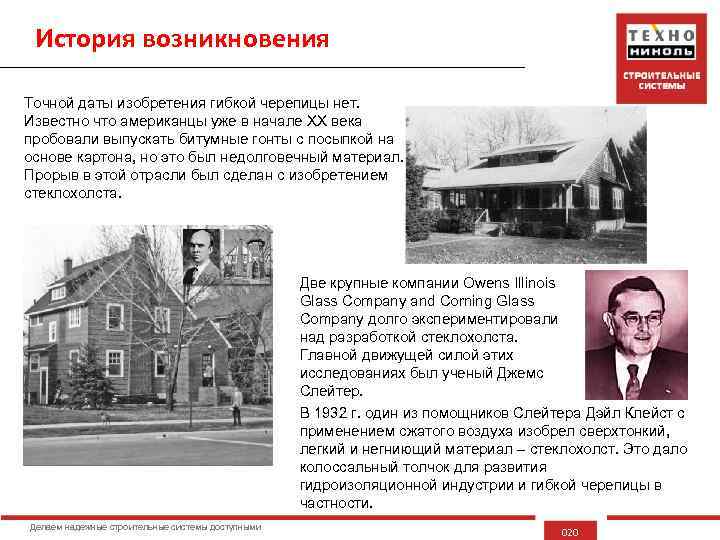

История возникновения Точной даты изобретения гибкой черепицы нет. Известно что американцы уже в начале XX века пробовали выпускать битумные гонты с посыпкой на основе картона, но это был недолговечный материал. Прорыв в этой отрасли был сделан с изобретением стеклохолста. Две крупные компании Owens Illinois Glass Company and Corning Glass Company долго экспериментировали над разработкой стеклохолста. Главной движущей силой этих исследованиях был ученый Джемс Слейтер. В 1932 г. один из помощников Слейтера Дэйл Клейст с применением сжатого воздуха изобрел сверхтонкий, легкий и негниющий материал – стеклохолст. Это дало колоссальный толчок для развития гидроизоляционной индустрии и гибкой черепицы в частности. Делаем надежные строительные системы доступными 020

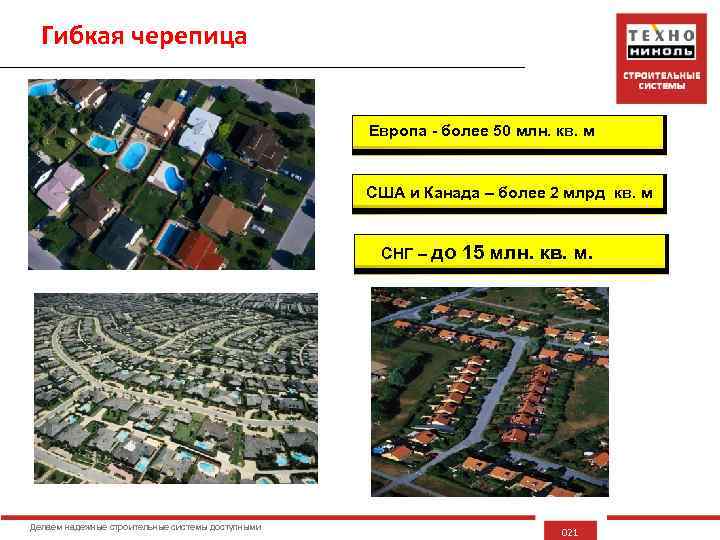

Гибкая черепица Европа - более 50 млн. кв. м США и Канада – более 2 млрд кв. м СНГ – до Делаем надежные строительные системы доступными 15 млн. кв. м. 021

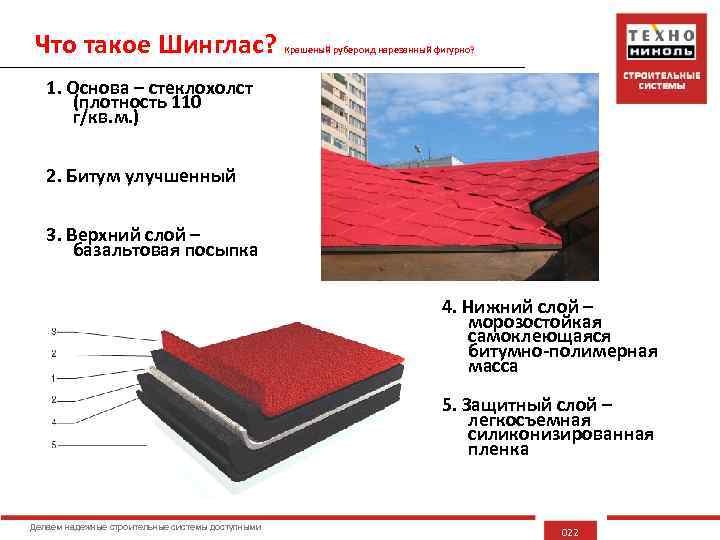

Что такое Шинглас? Крашеный рубероид нарезанный фигурно? 1. Основа – стеклохолст (плотность 110 г/кв. м. ) 2. Битум улучшенный 3. Верхний слой – базальтовая посыпка 4. Нижний слой – морозостойкая самоклеющаяся битумно-полимерная масса 5. Защитный слой – легкосъемная силиконизированная пленка Делаем надежные строительные системы доступными 022

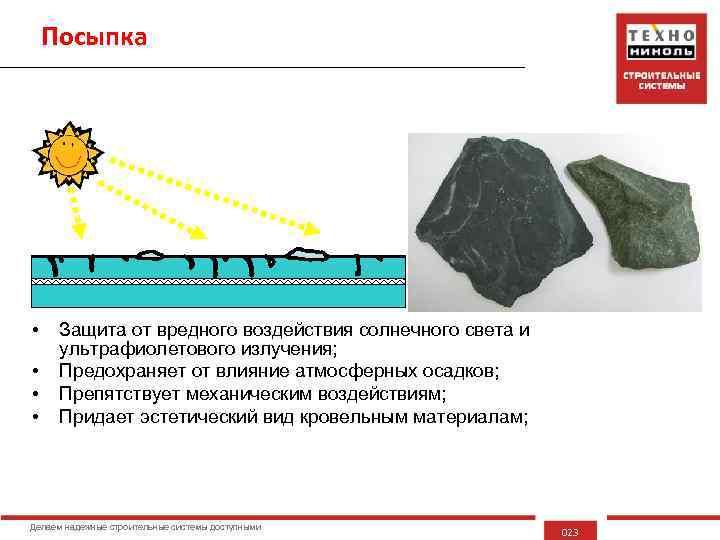

Посыпка • • Защита от вредного воздействия солнечного света и ультрафиолетового излучения; Предохраняет от влияние атмосферных осадков; Препятствует механическим воздействиям; Придает эстетический вид кровельным материалам; Делаем надежные строительные системы доступными 023

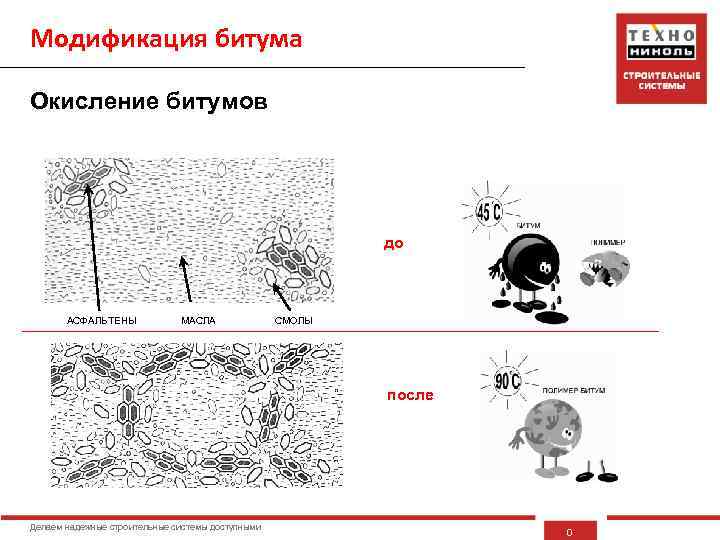

Модификация битума Окисление битумов до АСФАЛЬТЕНЫ МАСЛА СМОЛЫ после Делаем надежные строительные системы доступными 0

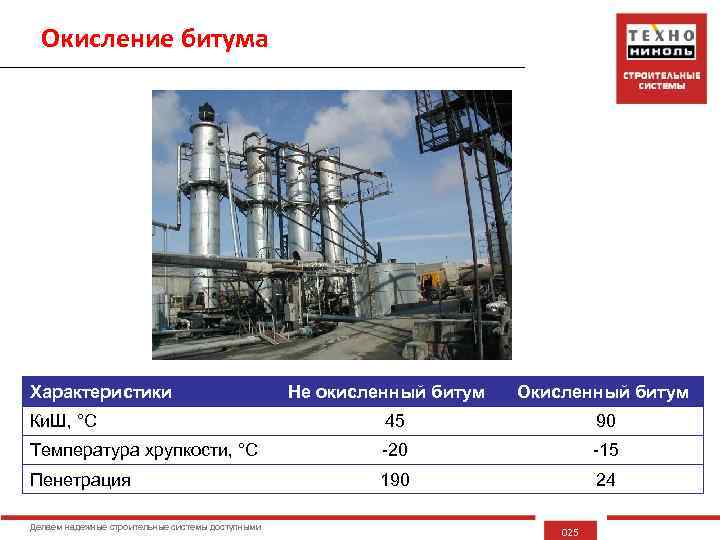

Окисление битума Характеристики Не окисленный битум Окисленный битум Ки. Ш, °С 45 90 Температура хрупкости, °С -20 -15 Пенетрация 190 24 Делаем надежные строительные системы доступными 025

Модификация битума Модификация полимерами Гомогенизатор Делаем надежные строительные системы доступными Проверка качества смешивания 026

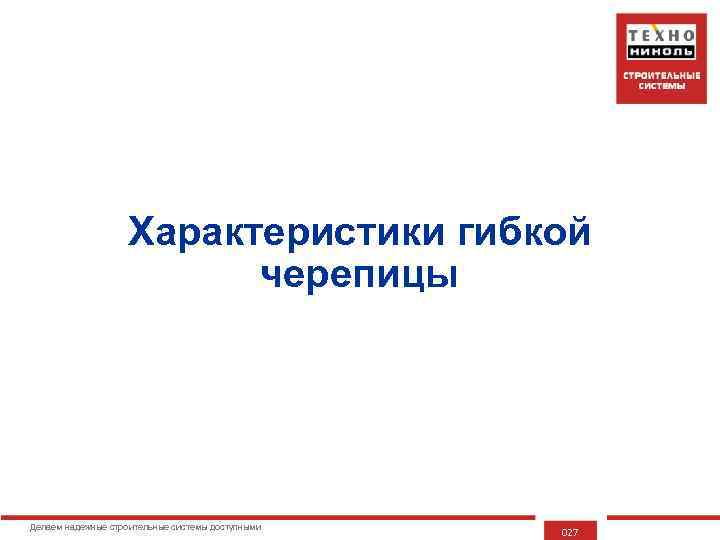

Характеристики гибкой черепицы Делаем надежные строительные системы доступными 027

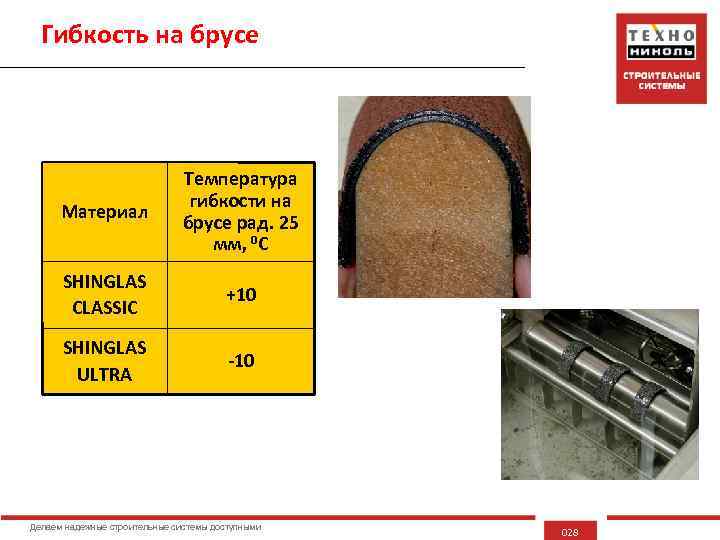

Гибкость на брусе Материал Температура гибкости на брусе рад. 25 мм, 0 С SHINGLAS CLASSIC +10 SHINGLAS ULTRA -10 Делаем надежные строительные системы доступными 028

Теплостойкость T F Материал SHINGLAS CLASSIC SHINGLAS ULTRA Делаем надежные строительные системы доступными Теплостойкость 0 С +115 - +125 +110 - +120 029

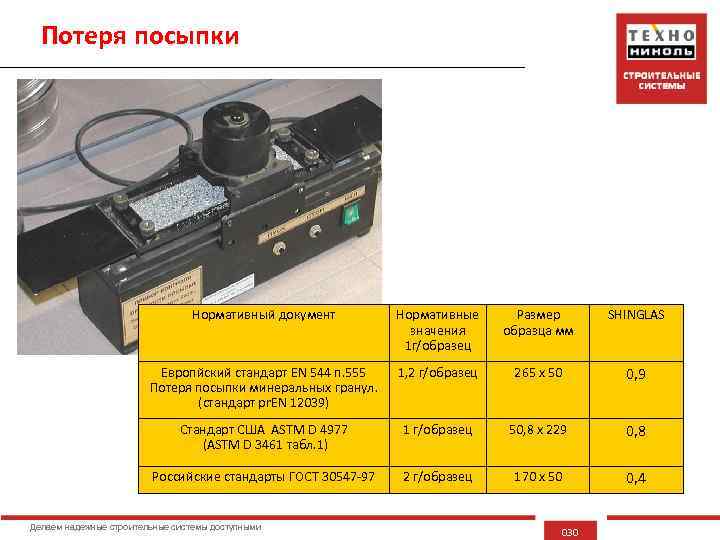

Потеря посыпки Нормативный документ Нормативные значения 1 г/образец Размер образца мм SHINGLAS Европйский стандарт EN 544 п. 555 Потеря посыпки минеральных гранул. (стандарт pr. EN 12039) 1, 2 г/образец 265 х 50 0, 9 Стандарт США ASTM D 4977 (ASTM D 3461 табл. 1) 1 г/образец 50, 8 х 229 0, 8 Российские стандарты ГОСТ 30547 -97 2 г/образец 170 х 50 0, 4 Делаем надежные строительные системы доступными 030

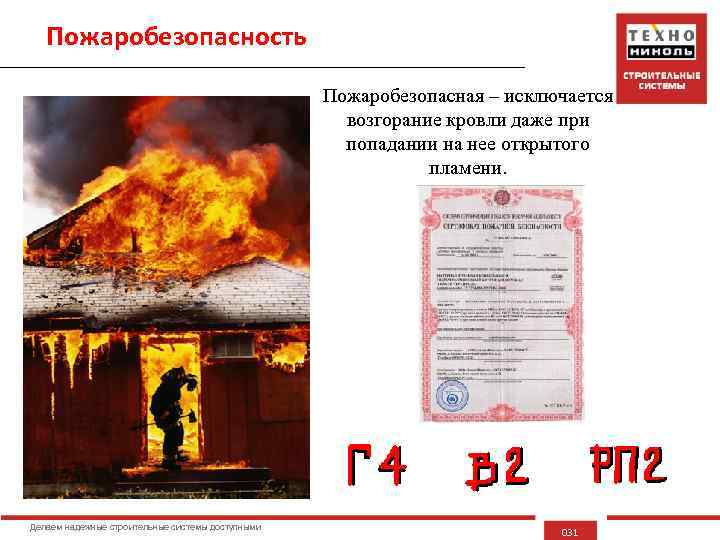

Пожаробезопасность Пожаробезопасная – исключается возгорание кровли даже при попадании на нее открытого пламени. Делаем надежные строительные системы доступными 031

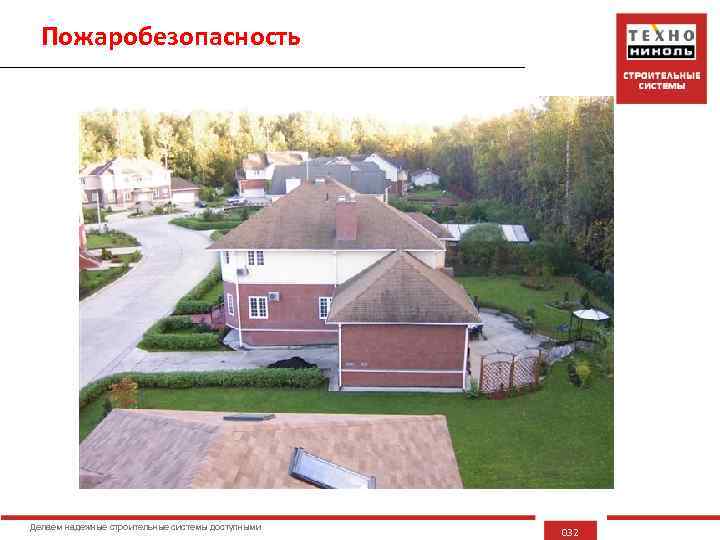

Пожаробезопасность Делаем надежные строительные системы доступными 032

Гибкая черепица Отсутствие коррозии Максимум 5% отходов Бесшумномность во время дождя и града, низкая теплопроводнотсь, повышенная герметичность. Делаем надежные строительные системы доступными 033

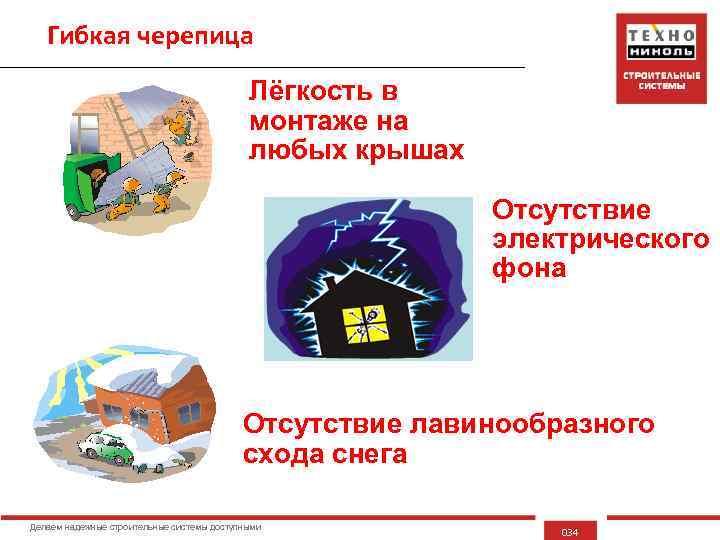

Гибкая черепица Лёгкость в монтаже на любых крышах Отсутствие электрического фона Отсутствие лавинообразного схода снега Делаем надежные строительные системы доступными 034

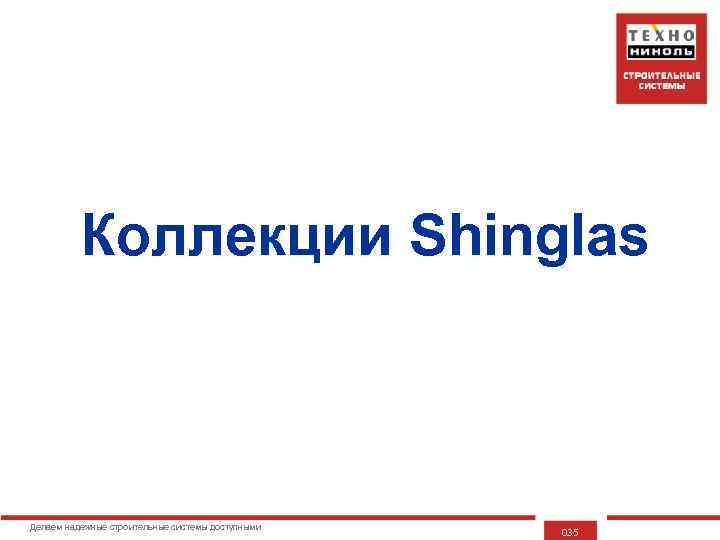

Коллекции Shinglas Делаем надежные строительные системы доступными 035

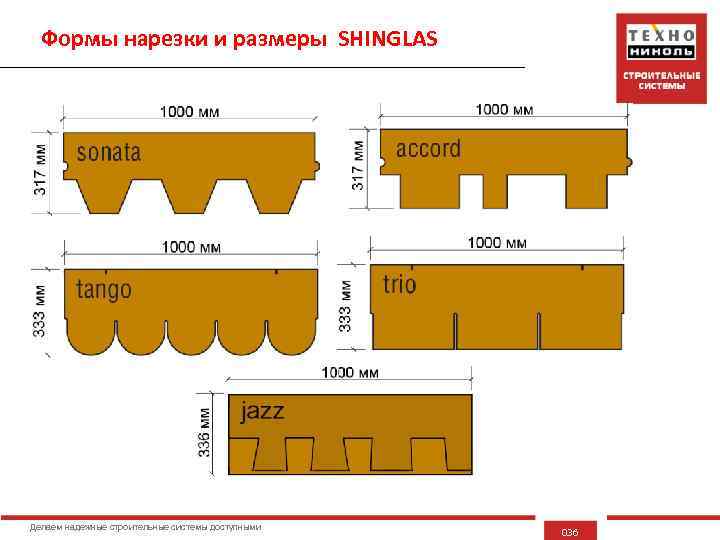

Формы нарезки и размеры SHINGLAS Делаем надежные строительные системы доступными 036

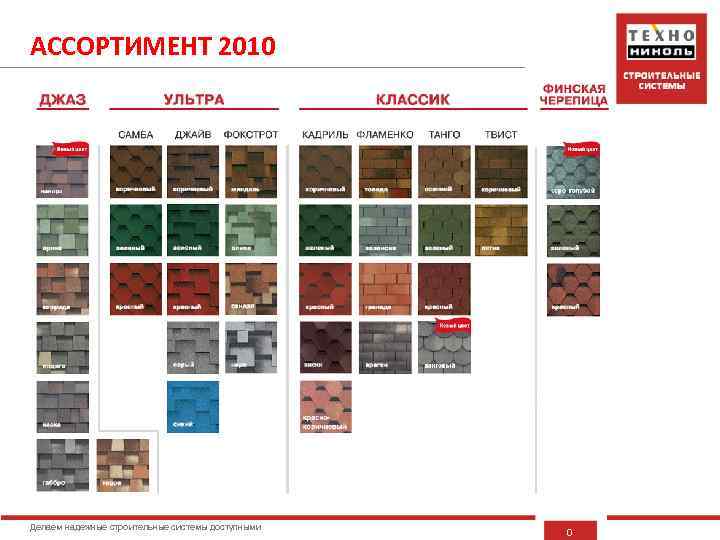

АССОРТИМЕНТ 2010 Делаем надежные строительные системы доступными 0

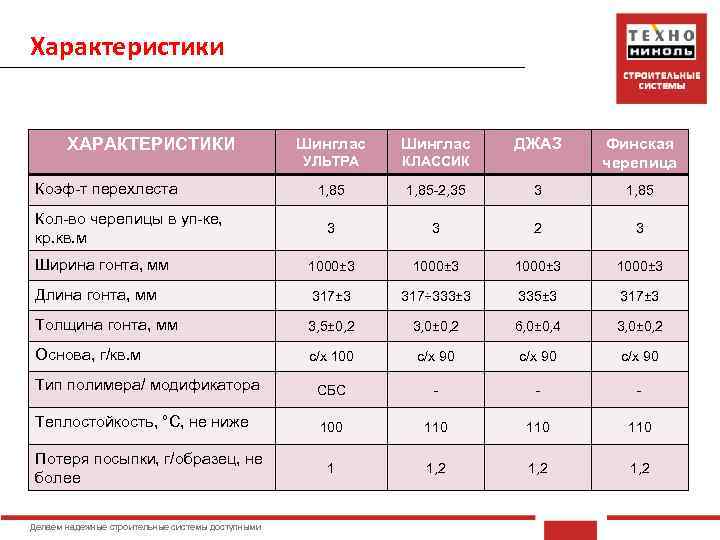

Характеристики ДЖАЗ Финская черепица 1, 85 -2, 35 3 1, 85 3 3 2 3 Ширина гонта, мм 1000± 3 Длина гонта, мм 317± 3 317÷ 333± 3 335± 3 317± 3 Толщина гонта, мм 3, 5± 0, 2 3, 0± 0, 2 6, 0± 0, 4 3, 0± 0, 2 Основа, г/кв. м с/х 100 с/х 90 c/x 90 с/х 90 Тип полимера/ модификатора СБС - - - Теплостойкость, °С, не ниже 100 110 110 1 1, 2 ХАРАКТЕРИСТИКИ Коэф-т перехлеста Кол-во черепицы в уп-ке, кр. кв. м Потеря посыпки, г/образец, не более Делаем надежные строительные системы доступными Шинглас УЛЬТРА КЛАССИК 1, 85

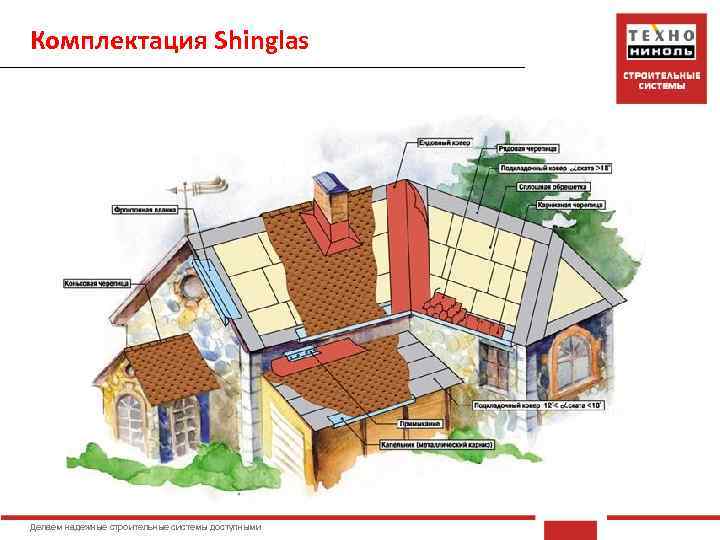

Комплектация Shinglas Делаем надежные строительные системы доступными

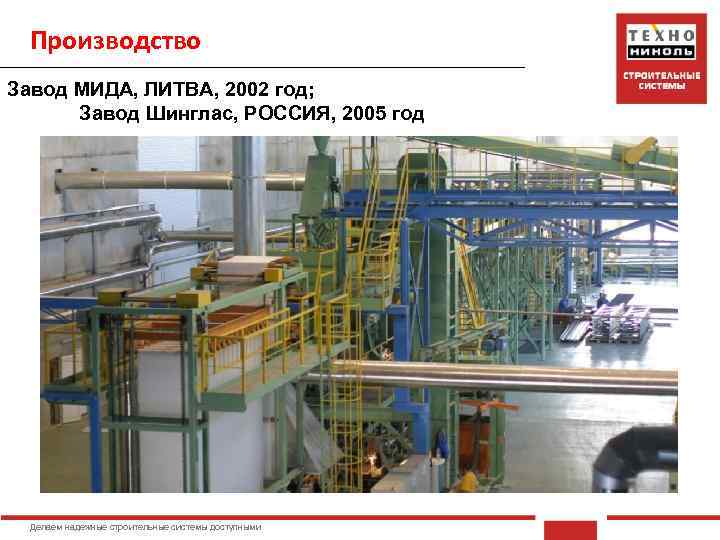

Производство Завод МИДА, ЛИТВА, 2002 год; Завод Шинглас, РОССИЯ, 2005 год Делаем надежные строительные системы доступными

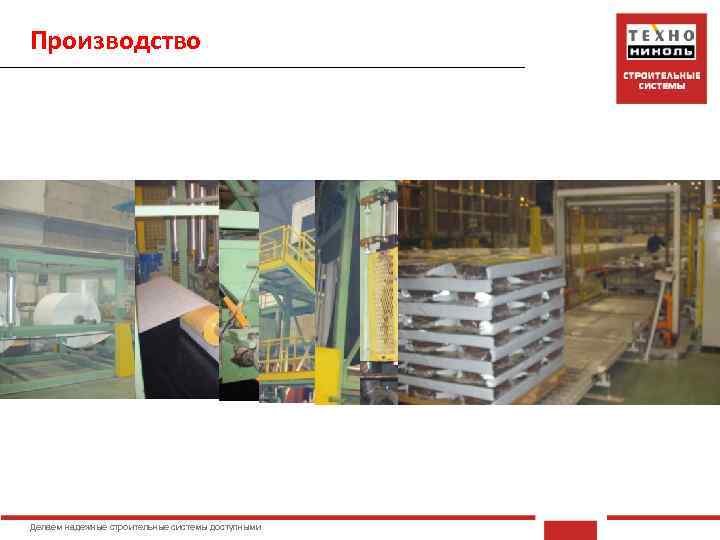

Производство Делаем надежные строительные системы доступными

ВЫВОДЫ ПО РАЗДЕЛУ Гибкая черепица – штучный кровельный материал, состоящий из: - основы (стеклохолста); - вяжущего (окисленный или модифицированный полимером битум); - защитная декоративная базальтовая посыпка сверху гонта; - легкосъемная пленка с нижний стороны гонта. Надежный и долговечный гидроизоляционный материал для скатных крыш с уклоном от 12 градусов Придает высокую архитектурную выразительность зданию или сооружению Делаем надежные строительные системы доступными 42

РУЛОННАЯ ЧЕРЕПИЦА Делаем надежные строительные системы доступными 043

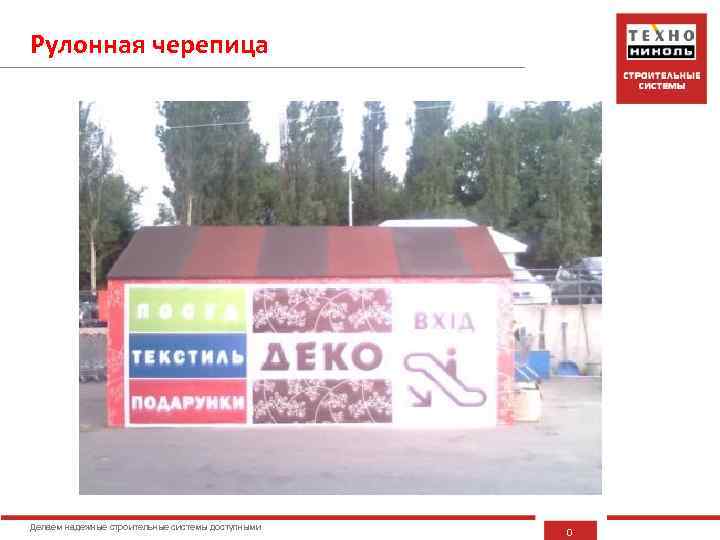

Рулонная черепица Делаем надежные строительные системы доступными 0

Рулонная черепица Это битумный материал на основе кроссармированного полиэфира с нанесенной на лицевую поверхность специальной посыпкой. Обладает морозостойкими самоклеющимися швами Делаем надежные строительные системы доступными 0

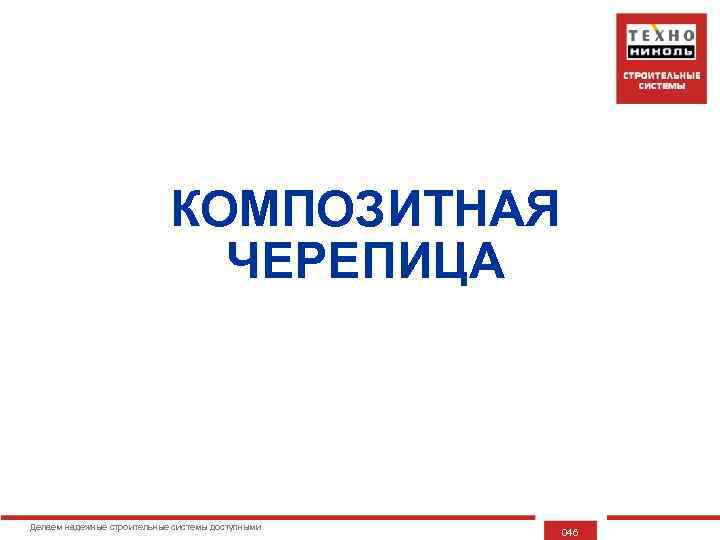

КОМПОЗИТНАЯ ЧЕРЕПИЦА Делаем надежные строительные системы доступными 046

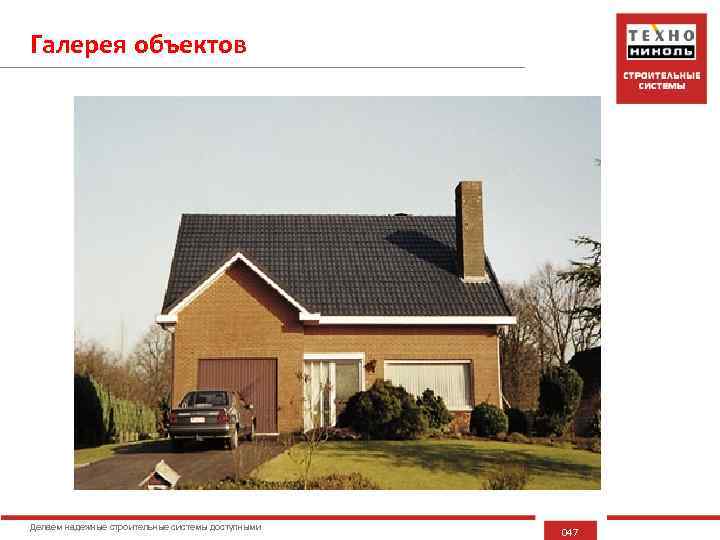

Галерея объектов Делаем надежные строительные системы доступными 047

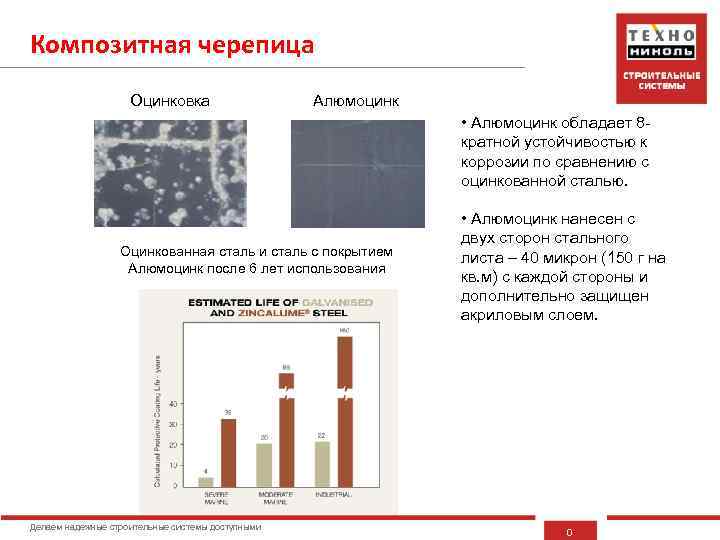

Композитная черепица Оцинковка Алюмоцинк • Алюмоцинк обладает 8 кратной устойчивостью к коррозии по сравнению с оцинкованной сталью. Оцинкованная сталь и сталь с покрытием Алюмоцинк после 6 лет использования Делаем надежные строительные системы доступными • Алюмоцинк нанесен с двух сторон стального листа – 40 микрон (150 г на кв. м) с каждой стороны и дополнительно защищен акриловым слоем. 0

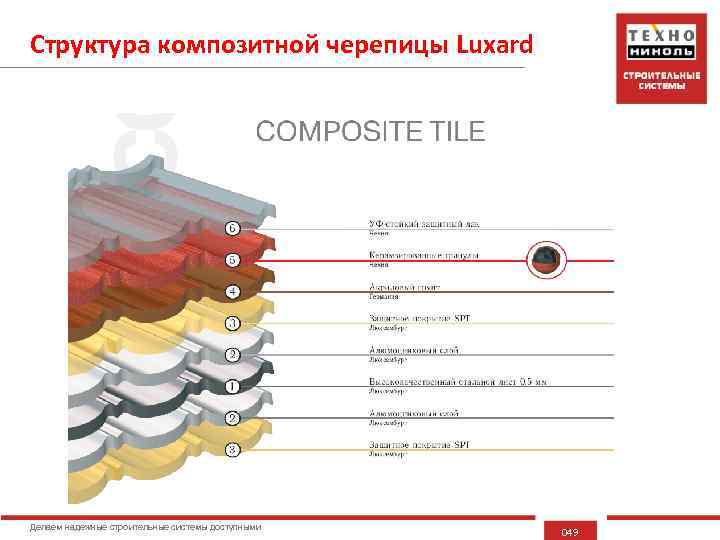

Структура композитной черепицы Luxard Делаем надежные строительные системы доступными 049

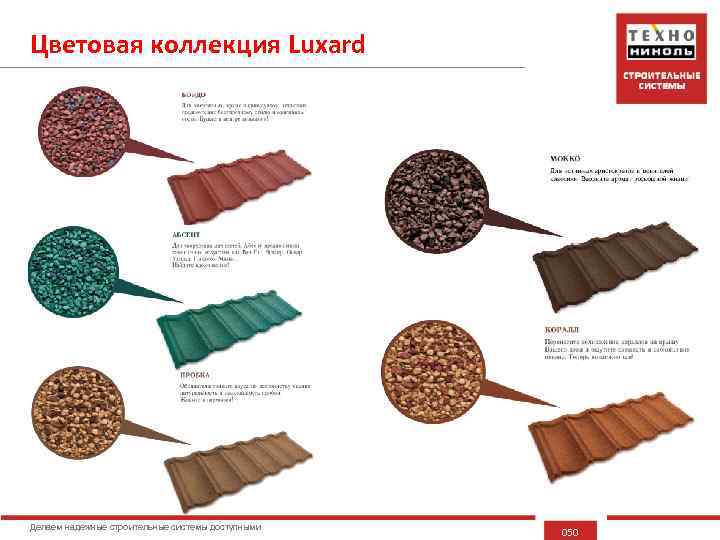

Цветовая коллекция Luxard Делаем надежные строительные системы доступными 050

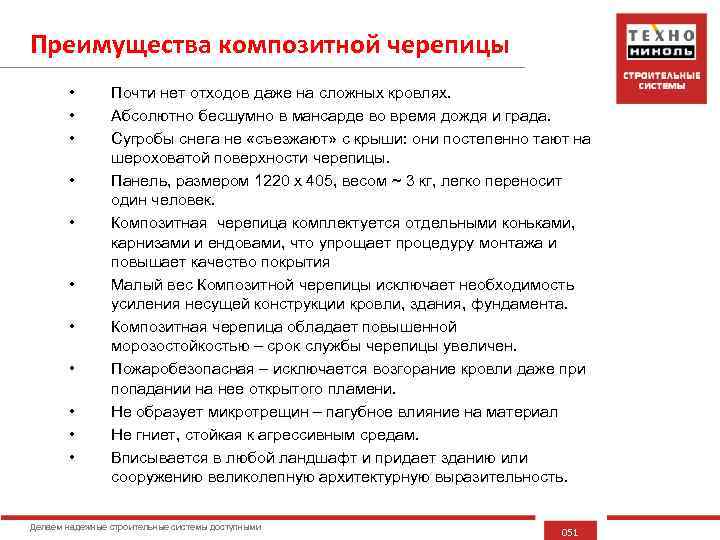

Преимущества композитной черепицы • • • Почти нет отходов даже на сложных кровлях. Абсолютно бесшумно в мансарде во время дождя и града. Сугробы снега не «съезжают» с крыши: они постепенно тают на шероховатой поверхности черепицы. Панель, размером 1220 х 405, весом ~ 3 кг, легко переносит один человек. Композитная черепица комплектуется отдельными коньками, карнизами и ендовами, что упрощает процедуру монтажа и повышает качество покрытия Малый вес Композитной черепицы исключает необходимость усиления несущей конструкции кровли, здания, фундамента. Композитная черепица обладает повышенной морозостойкостью – срок службы черепицы увеличен. Пожаробезопасная – исключается возгорание кровли даже при попадании на нее открытого пламени. Не образует микротрещин – пагубное влияние на материал Не гниет, стойкая к агрессивным средам. Вписывается в любой ландшафт и придает зданию или сооружению великолепную архитектурную выразительность. Делаем надежные строительные системы доступными 051

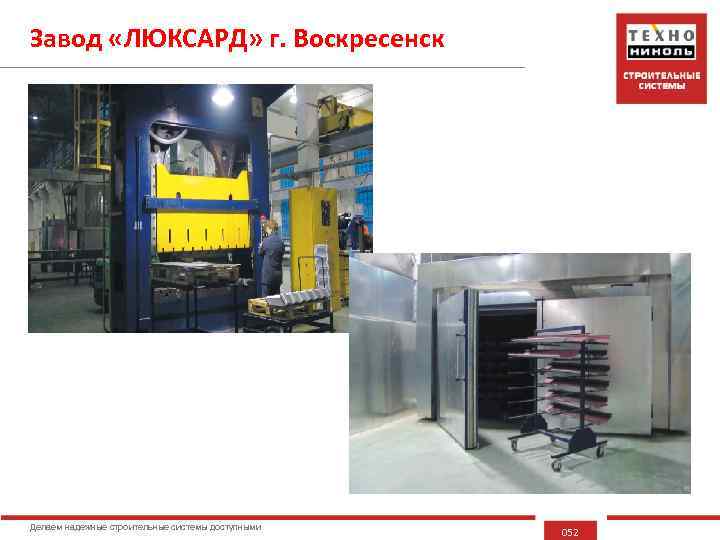

Завод «ЛЮКСАРД» г. Воскресенск Делаем надежные строительные системы доступными 052

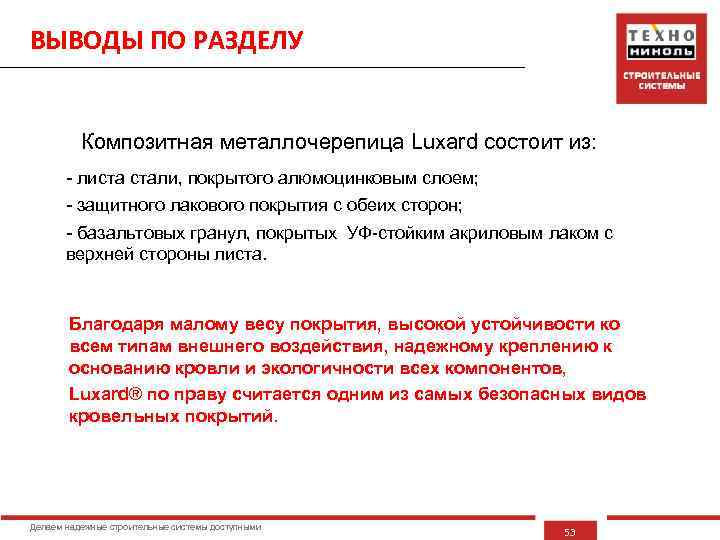

ВЫВОДЫ ПО РАЗДЕЛУ Композитная металлочерепица Luxard состоит из: - листа стали, покрытого алюмоцинковым слоем; - защитного лакового покрытия с обеих сторон; - базальтовых гранул, покрытых УФ-стойким акриловым лаком с верхней стороны листа. Благодаря малому весу покрытия, высокой устойчивости ко всем типам внешнего воздействия, надежному креплению к основанию кровли и экологичности всех компонентов, Luxard® по праву считается одним из самых безопасных видов кровельных покрытий. Делаем надежные строительные системы доступными 53
