Кристаллофизика.ppt

  • Количество слайдов: 23

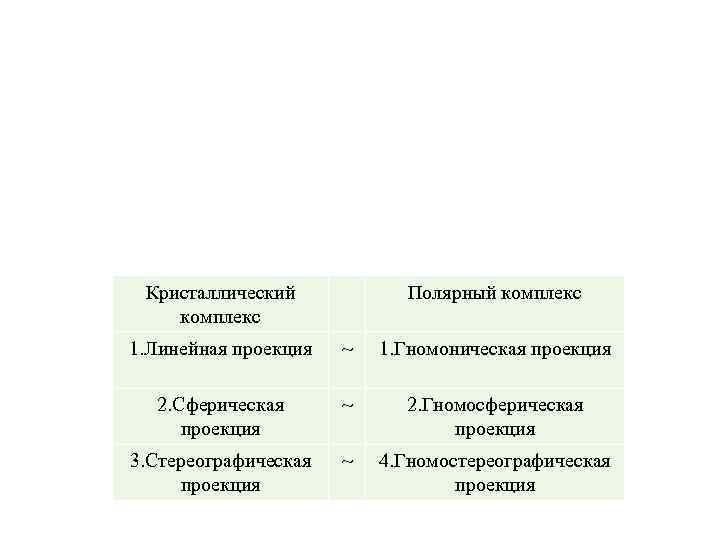

Кристаллический комплекс Полярный комплекс 1. Линейная проекция ~ 1. Гномоническая проекция 2. Сферическая проекция Кристаллический комплекс Полярный комплекс 1. Линейная проекция ~ 1. Гномоническая проекция 2. Сферическая проекция ~ 2. Гномосферическая проекция 3. Стереографическая проекция ~ 4. Гномостереографическая проекция

Сетка Вульфа Сетка Болдырева Сетка Вульфа Сетка Болдырева

Период идентичности (трансляция) – расстояние между эквивалентными точками. Узлы, которые могут быть получены из Период идентичности (трансляция) – расстояние между эквивалентными точками. Узлы, которые могут быть получены из одного трансляцией на период идентичности – трансляционно-идентичные узлы.

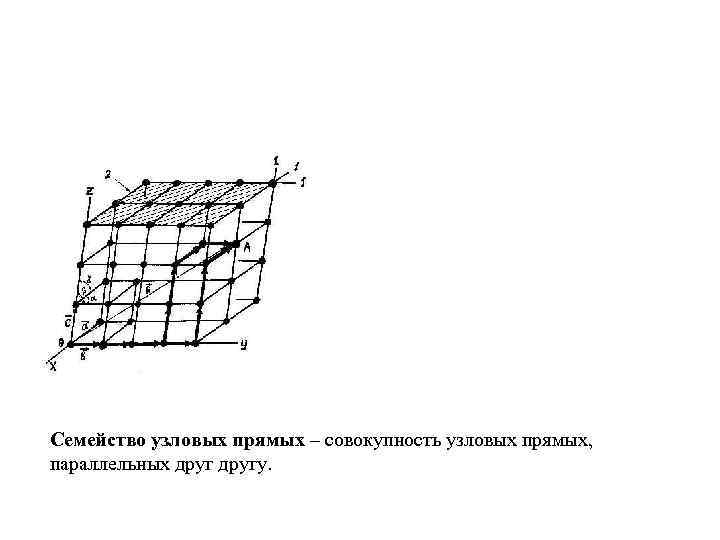

Семейство узловых прямых – совокупность узловых прямых, параллельных другу. Семейство узловых прямых – совокупность узловых прямых, параллельных другу.

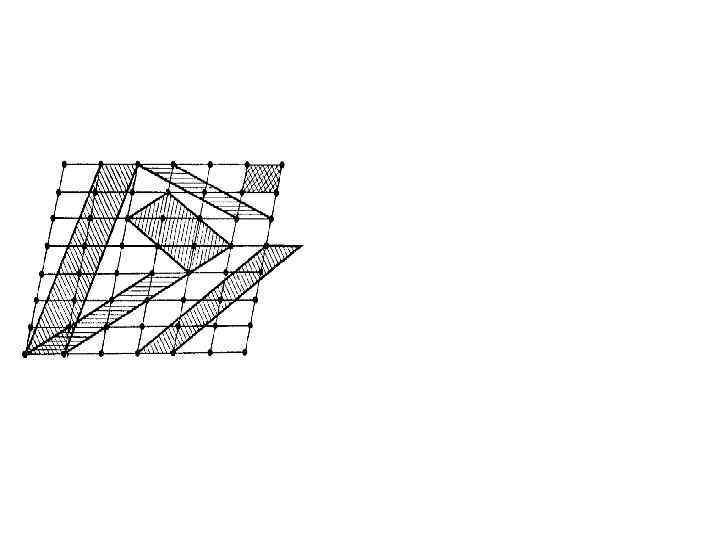

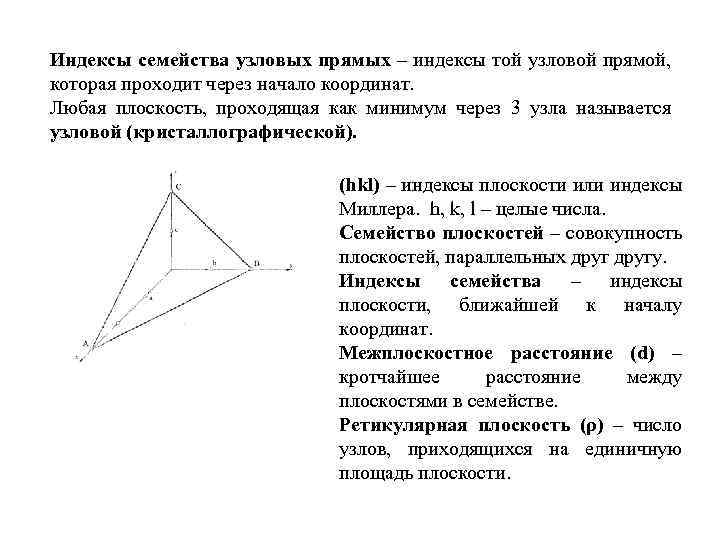

Индексы семейства узловых прямых – индексы той узловой прямой, которая проходит через начало координат. Индексы семейства узловых прямых – индексы той узловой прямой, которая проходит через начало координат. Любая плоскость, проходящая как минимум через 3 узла называется узловой (кристаллографической). (hkl) – индексы плоскости или индексы Миллера. h, k, l – целые числа. Семейство плоскостей – совокупность плоскостей, параллельных другу. Индексы семейства – индексы плоскости, ближайшей к началу координат. Межплоскостное расстояние (d) – кротчайшее расстояние между плоскостями в семействе. Ретикулярная плоскость (ρ) – число узлов, приходящихся на единичную площадь плоскости.

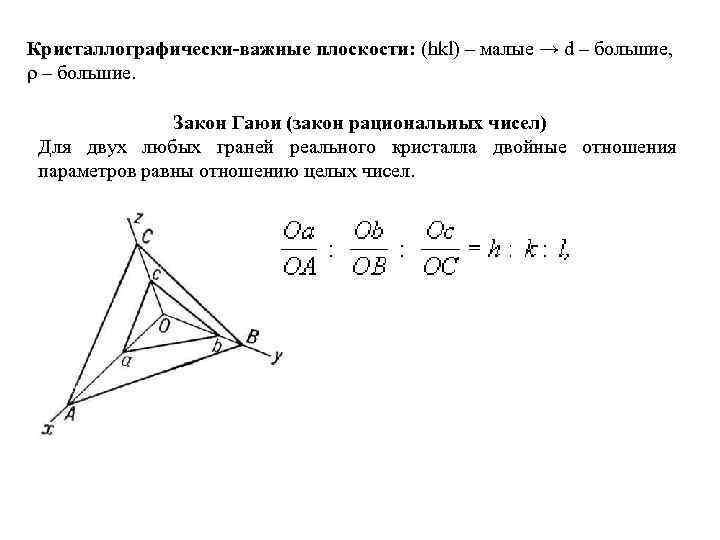

Кристаллографически-важные плоскости: (hkl) – малые → d – большие, ρ – большие. Закон Гаюи Кристаллографически-важные плоскости: (hkl) – малые → d – большие, ρ – большие. Закон Гаюи (закон рациональных чисел) Для двух любых граней реального кристалла двойные отношения параметров равны отношению целых чисел.

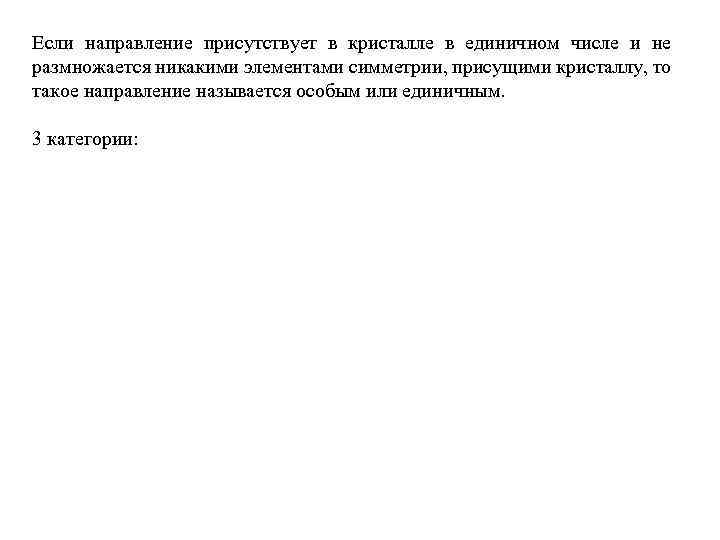

Если направление присутствует в кристалле в единичном числе и не размножается никакими элементами симметрии, Если направление присутствует в кристалле в единичном числе и не размножается никакими элементами симметрии, присущими кристаллу, то такое направление называется особым или единичным. 3 категории:
