Кристаллические структуры Классификация кристаллических структур на основе

Кристаллические структуры

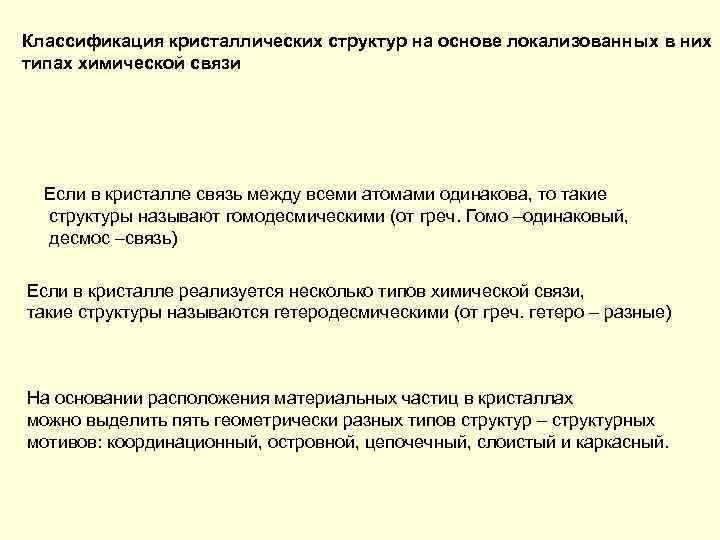

Классификация кристаллических структур на основе локализованных в них типах химической связи Если в кристалле связь между всеми атомами одинакова, то такие структуры называют гомодесмическими (от греч. Гомо –одинаковый, десмос –связь) Если в кристалле реализуется несколько типов химической связи, такие структуры называются гетеродесмическими (от греч. гетеро – разные) На основании расположения материальных частиц в кристаллах можно выделить пять геометрически разных типов структур – структурных мотивов: координационный, островной, цепочечный, слоистый и каркасный.

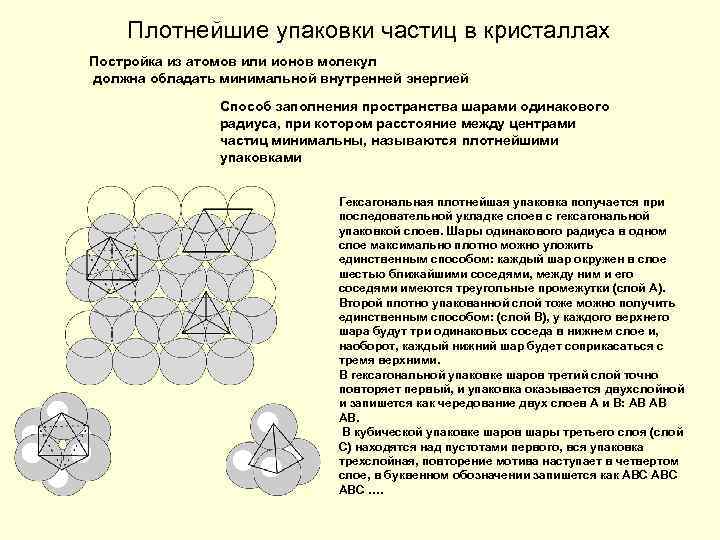

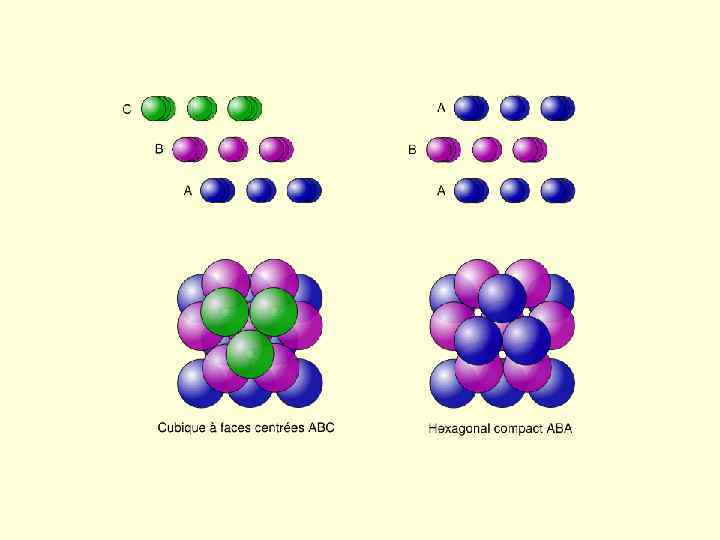

Плотнейшие упаковки частиц в кристаллах Постройка из атомов или ионов молекул должна обладать минимальной внутренней энергией Способ заполнения пространства шарами одинакового радиуса, при котором расстояние между центрами частиц минимальны, называются плотнейшими упаковками Гексагональная плотнейшая упаковка получается при последовательной укладке слоев с гексагональной упаковкой слоев. Шары одинакового радиуса в одном слое максимально плотно можно уложить единственным способом: каждый шар окружен в слое шестью ближайшими соседями, между ним и его соседями имеются треугольные промежутки (слой А). Второй плотно упакованной слой тоже можно получить единственным способом: (слой В), у каждого верхнего шара будут три одинаковых соседа в нижнем слое и, наоборот, каждый нижний шар будет соприкасаться с тремя верхними. В гексагональной упаковке шаров третий слой точно повторяет первый, и упаковка оказывается двухслойной и запишется как чередование двух слоев А и В: АВ АВ АВ. В кубической упаковке шаров шары третьего слоя (слой С) находятся над пустотами первого, вся упаковка трехслойная, повторение мотива наступает в четвертом слое, в буквенном обозначении запишется как АВС АВС ….

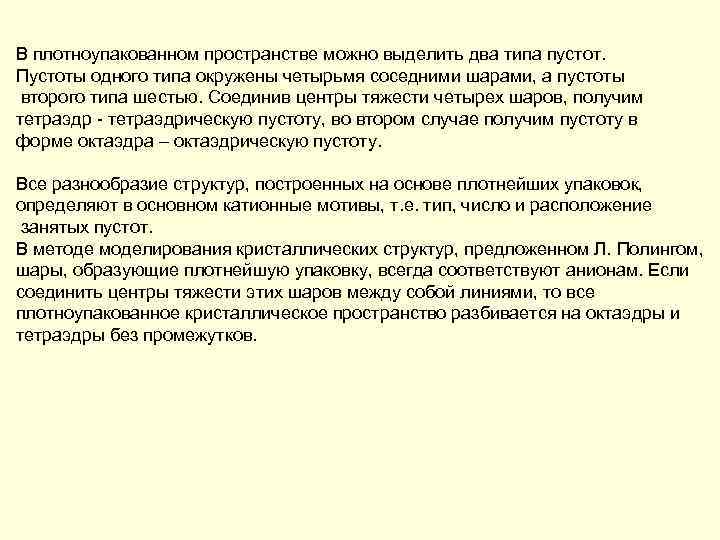

В плотноупакованном пространстве можно выделить два типа пустот. Пустоты одного типа окружены четырьмя соседними шарами, а пустоты второго типа шестью. Соединив центры тяжести четырех шаров, получим тетраэдр - тетраэдрическую пустоту, во втором случае получим пустоту в форме октаэдра – октаэдрическую пустоту. Все разнообразие структур, построенных на основе плотнейших упаковок, определяют в основном катионные мотивы, т. е. тип, число и расположение занятых пустот. В методе моделирования кристаллических структур, предложенном Л. Полингом, шары, образующие плотнейшую упаковку, всегда соответствуют анионам. Если соединить центры тяжести этих шаров между собой линиями, то все плотноупакованное кристаллическое пространство разбивается на октаэдры и тетраэдры без промежутков.

Проекция на плоскость хy кристаллической структуры оливина(Mg, Fe)2[Si. O 4] Выделены координационные полиэдры – октаэдры – вокруг атомов Mg и Fe (М 1 и М 2) и тетраэдры вокруг атомов Si

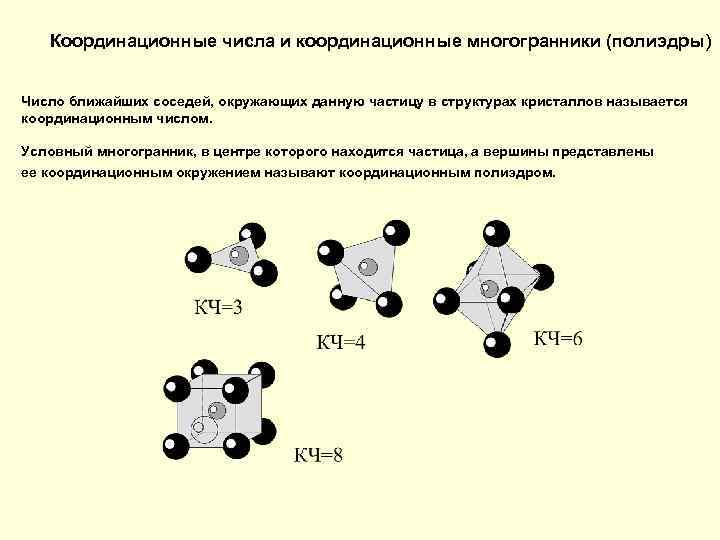

Координационные числа и координационные многогранники (полиэдры) Число ближайших соседей, окружающих данную частицу в структурах кристаллов называется координационным числом. Условный многогранник, в центре которого находится частица, а вершины представлены ее координационным окружением называют координационным полиэдром.

Координационные структуры предполагают равномерное распределение атомов по всему кристаллическому пространству. Эти структуры гомодесмичны.

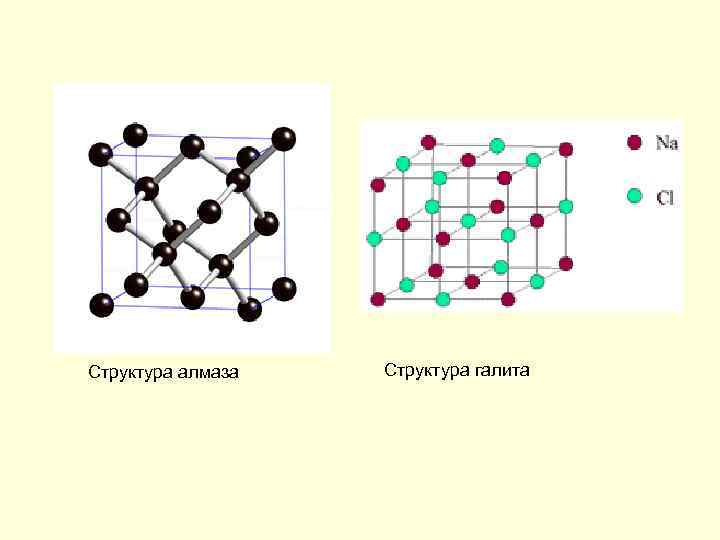

Структура алмаза Структура галита

Островные структуры состоят из отдельных конечных группировок (часто молекул). В структуре кристаллического хлора, построенной из отдельных молекул Cl кратчайшее расстояние между двумя атомами Cl отвечает ковалентной связи, тогда как минимальное расстояние между атомами хлора из разных молекул отражает межмолекулярное взаимодействие, т. е. ван-дер-ваальсову связь.

Структура кальцита

Цепочечные структуры могут состоять как из нейтральных, так и из валентно-насыщенных цепочек. Между атомами селена связь ковалентная, а между атомами из соседних цепочек ван-дер-ваальсова. В структуре. Na. HCO 3, водородные связи выстраивают карбонатные ионы (HCO 3)- в цепи, связь между которыми осуществляется через ионы Na+

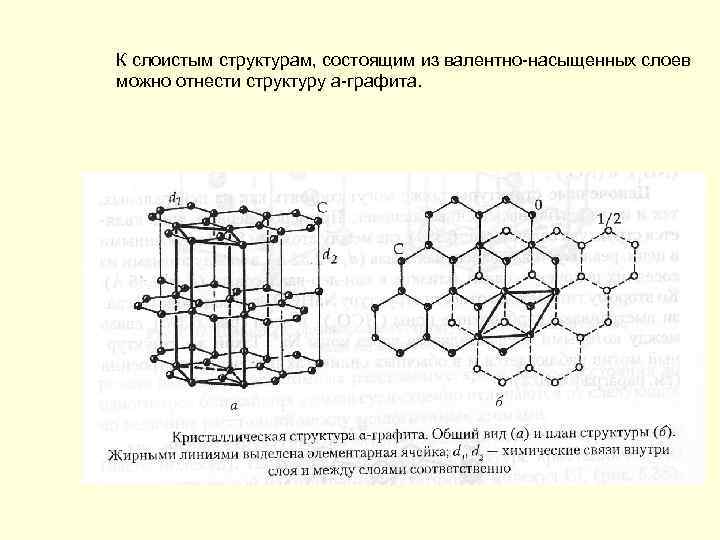

К слоистым структурам, состоящим из валентно-насыщенных слоев можно отнести структуру a-графита.

Слоистые силикаты

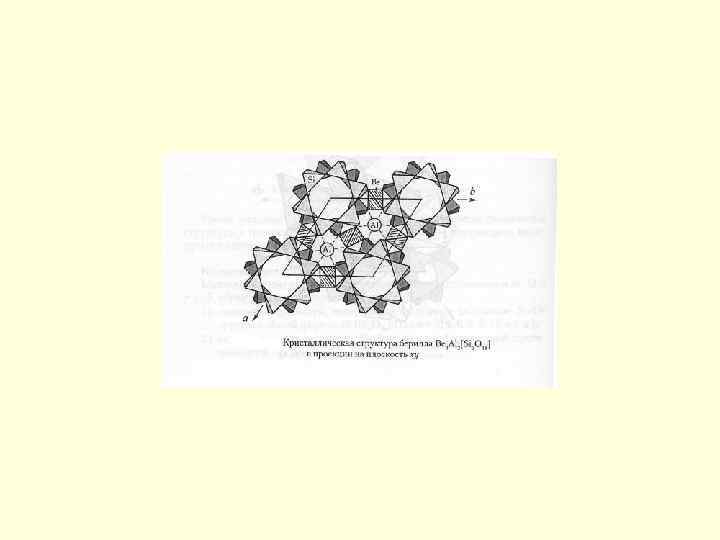

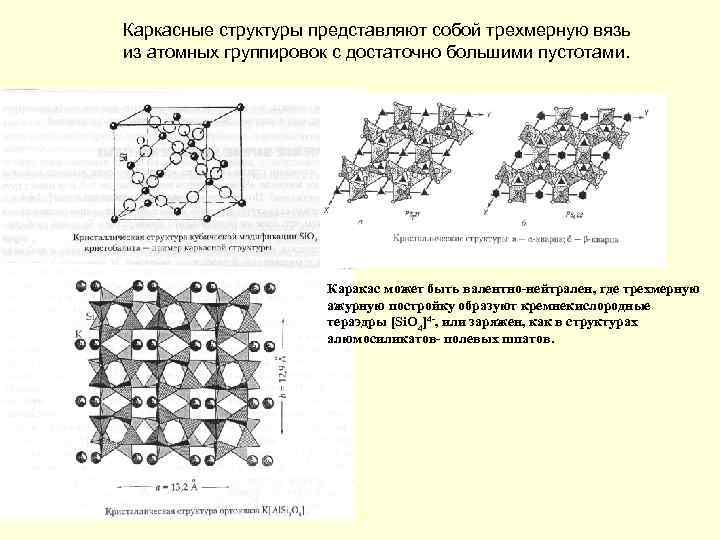

Каркасные структуры представляют собой трехмерную вязь из атомных группировок с достаточно большими пустотами. Каракас может быть валентно-нейтрален, где трехмерную ажурную постройку образуют кремнекислородные тераэдры [Si. O 4]4 -, или заряжен, как в структурах алюмосиликатов- полевых шпатов.

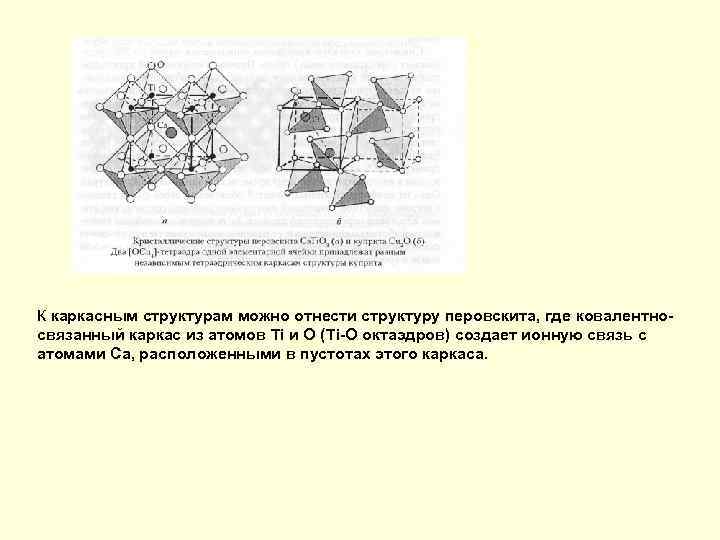

К каркасным структурам можно отнести структуру перовскита, где ковалентносвязанный каркас из атомов Ti и О (Ti-О октаэдров) создает ионную связь с атомами Ca, расположенными в пустотах этого каркаса.
