Криогенные и компрессорные машины Ваняшов Александр Дмитриевич кандидат

Криогенные и компрессорные машины Ваняшов Александр Дмитриевич кандидат технических наук, доцент кафедры «Холодильная и компрессорная техника и технологии» Кафедра ХКТТ – 6 -209; 6 -123; 6 -217 Тел. 65 -36 -69 e-mail: adv@omgtu. ru

Принцип действия поршневого компрессора и его основные параметры 1 – цилиндр; 2 – поршень; 3 – шток; 4 – шатун; 5 – кривошипно-шатунный механизм; 6 - крейцкопф; 7 - всасывающий клапан; 8 – нагнетательный клапан; 9, 10 - всасывающий и нагнетательный трубопроводы.

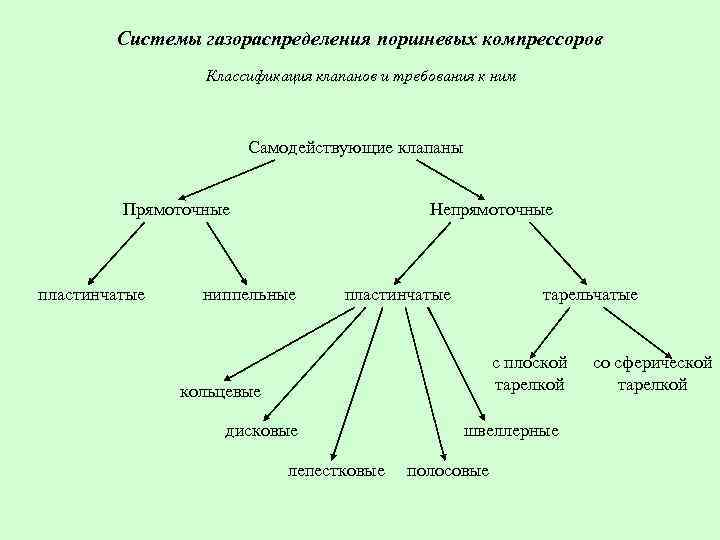

Системы газораспределения поршневых компрессоров Классификация клапанов и требования к ним Самодействующие клапаны Прямоточные пластинчатые Непрямоточные ниппельные пластинчатые тарельчатые с плоской тарелкой кольцевые дисковые лепестковые швеллерные полосовые со сферической тарелкой
