Крестовокупольная система на Руси

1. Стоечно- балочная конструкция 2. Римская ордерная ячейка 3. Купольная система

n Базилика n Крестово- купольная система

Размеры и фасады церквей: 1 - в Кане (Франция); 2 - в Новгороде

Типы сводов: цилиндрический, цилиндрический на распалубках, крестовый па нервюрах и сомкнутый.

n Центром крестово – купольной постройки остается купол на парусах, его распор погашается примыкающими с четырех сторон сводами. n Четыре столба поддерживают купол и членят квадратное здание на девять отделений, открывающиеся друг в друга арками. С каждой стороны к куполу примыкает полуцилиндрический свод. Все конструкции образуют архитектурный крест, вписанный в прямоугольный объем церкви с центром в пространстве главного купола. Угловые помещения перекрыты маленькими куполами.

n Слиянием нескольких крестово – купольных церквей достигалась живописная ассиметричная композиция объемов с разновысокими куполами. Крупные крестово – купольные храмы имели несколько куполов. Собор Сан – Марко в Венеции объединяет в своем здании пять крестово – купольных систем. n Главное в византийском искусстве – это интерьер - внутренний облик храма. Что же касается декоративной обработки фасадов, то это - аркатурные пояса, ложные проемы, пилястры.

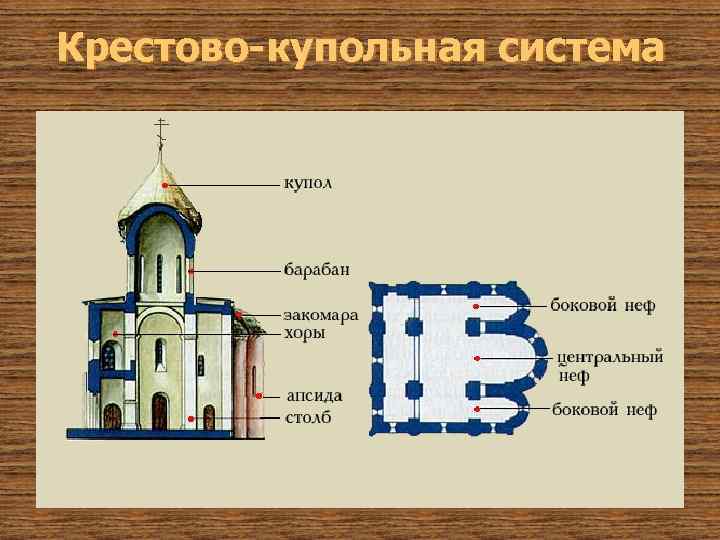

Крестово-купольная система

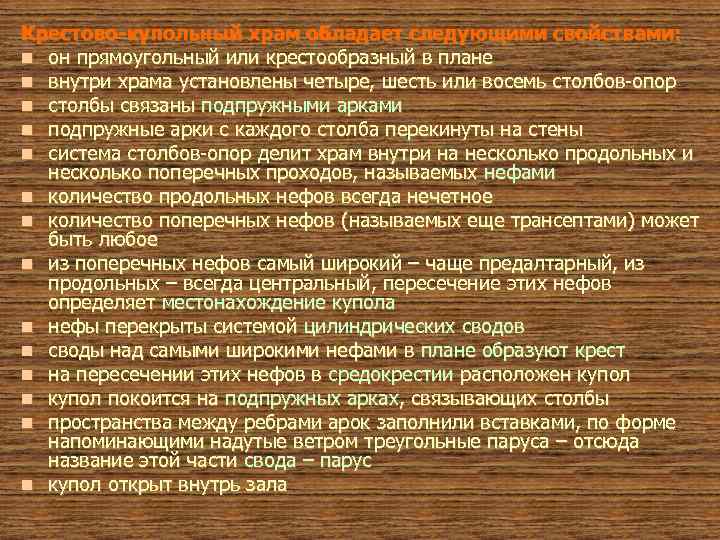

Крестово-купольный храм обладает следующими свойствами: n он прямоугольный или крестообразный в плане n внутри храма установлены четыре, шесть или восемь столбов-опор n столбы связаны подпружными арками n подпружные арки с каждого столба перекинуты на стены n система столбов-опор делит храм внутри на несколько продольных и несколько поперечных проходов, называемых нефами n количество продольных нефов всегда нечетное n количество поперечных нефов (называемых еще трансептами) может быть любое n из поперечных нефов самый широкий – чаще предалтарный, из продольных – всегда центральный, пересечение этих нефов определяет местонахождение купола n нефы перекрыты системой цилиндрических сводов n своды над самыми широкими нефами в плане образуют крест n на пересечении этих нефов в средокрестии расположен купол n купол покоится на подпружных арках, связывающих столбы n пространства между ребрами арок заполнили вставками, по форме напоминающими надутые ветром треугольные паруса – отсюда название этой части свода – парус n купол открыт внутрь зала

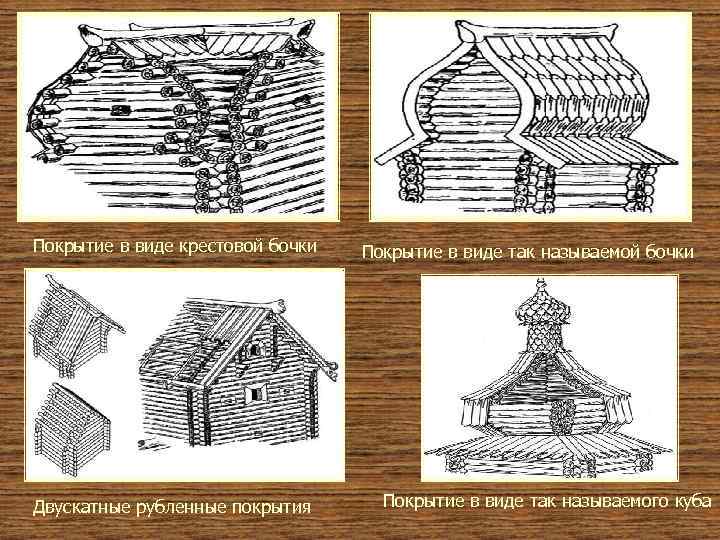

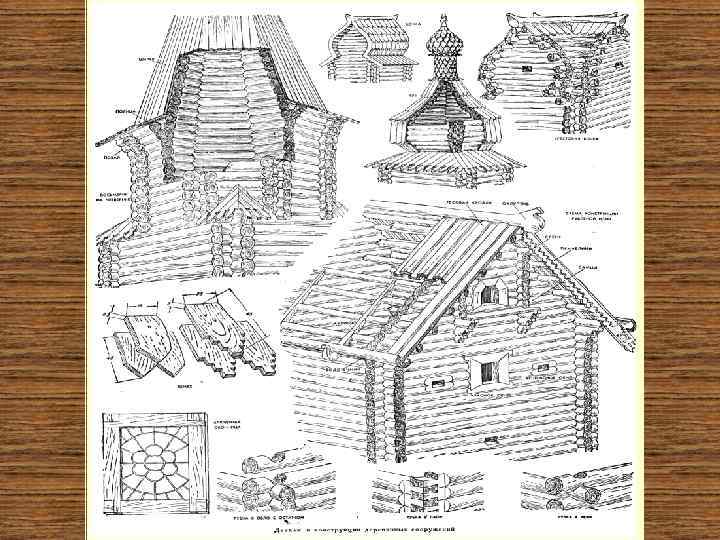

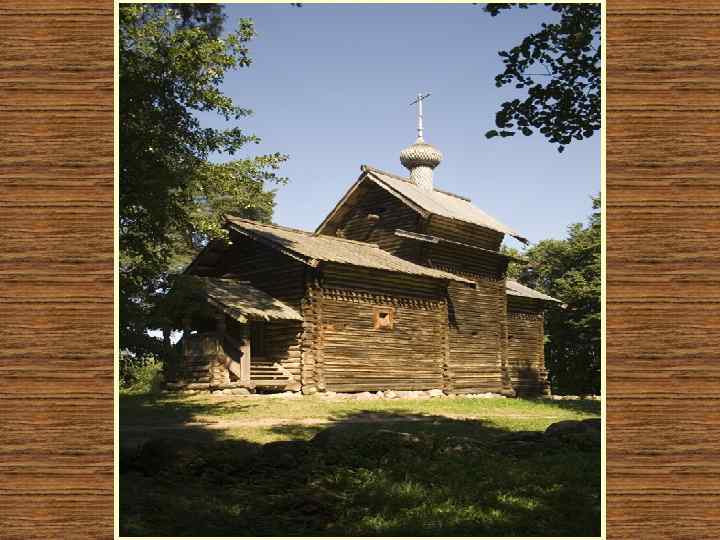

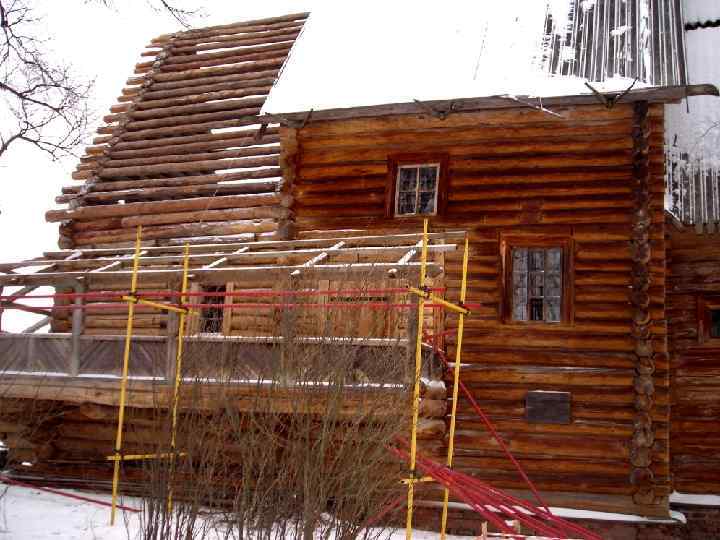

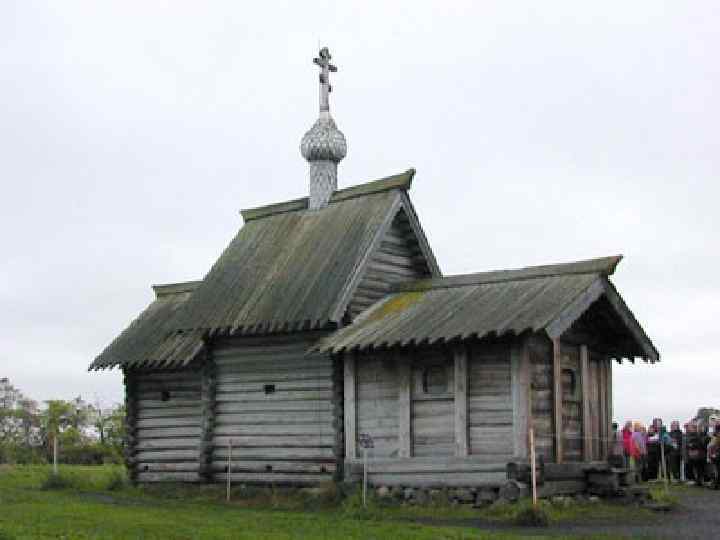

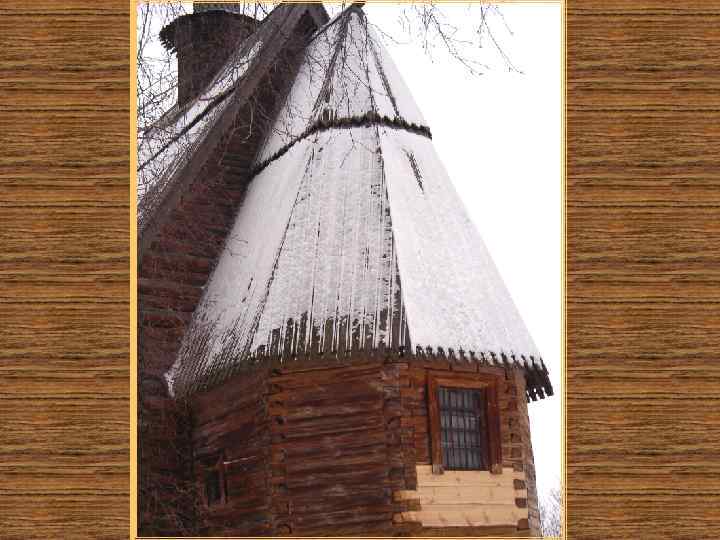

Покрытие в виде крестовой бочки Двускатные рубленные покрытия Покрытие в виде так называемой бочки Покрытие в виде так называемого куба

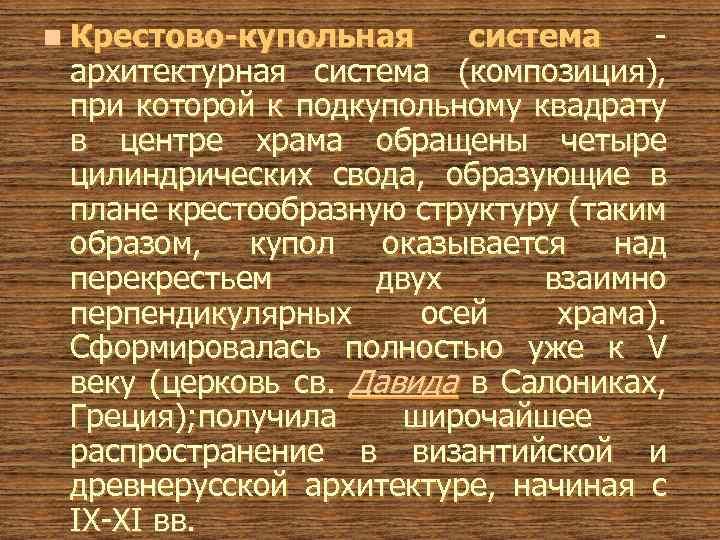

n Крестово-купольная система архитектурная система (композиция), при которой к подкупольному квадрату в центре храма обращены четыре цилиндрических свода, образующие в плане крестообразную структуру (таким образом, купол оказывается над перекрестьем двух взаимно перпендикулярных осей храма). Сформировалась полностью уже к V веку (церковь св. Давида в Салониках, Греция); получила широчайшее распространение в византийской и древнерусской архитектуре, начиная с IХ-ХI вв.
