Крепежные изделия. Соединения разъемные
Крепежные детали Болт представляет собой цилиндрический резьбовой стержень, на одном конце которого имеется головка, на другом - резьба Болт М 12 х50 ГОСТ 7798 -70
Крепежные детали Винт представляет собой стержень с головкой, форма и размеры которой отличаются от головок болтов Винт М 8 х50 ГОСТ 1491 -80
Крепежные детали Шпилька представляет собой цилиндрический резьбовой стержень, на одном конце которого имеется резьба для ввинчивания шпильки в одну из соединяемых деталей (l 1), на другом – резьба для навинчивания гайки (l 0) Шпилька М 12 х45 ГОСТ 22032 -76

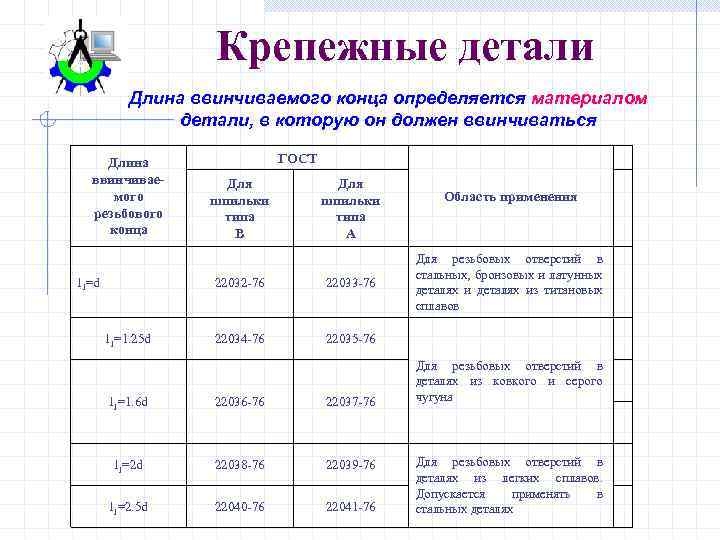

Крепежные детали Длина ввинчиваемого конца определяется материалом детали, в которую он должен ввинчиваться Длина ввинчиваемого резьбового конца l 1=d ГОСТ Для шпильки типа В Для шпильки типа А 22032 -76 l 1=1. 25 d 22033 -76 22034 -76 Область применения Для резьбовых отверстий в стальных, бронзовых и латунных деталях из титановых сплавов 22035 -76 l 1=1. 6 d 22036 -76 22037 -76 l 1=2 d 22038 -76 22039 -76 l 1=2. 5 d 22040 -76 22041 -76 Для резьбовых отверстий в деталях из ковкого и серого чугуна Для резьбовых отверстий в деталях из легких сплавов. Допускается применять в стальных деталях

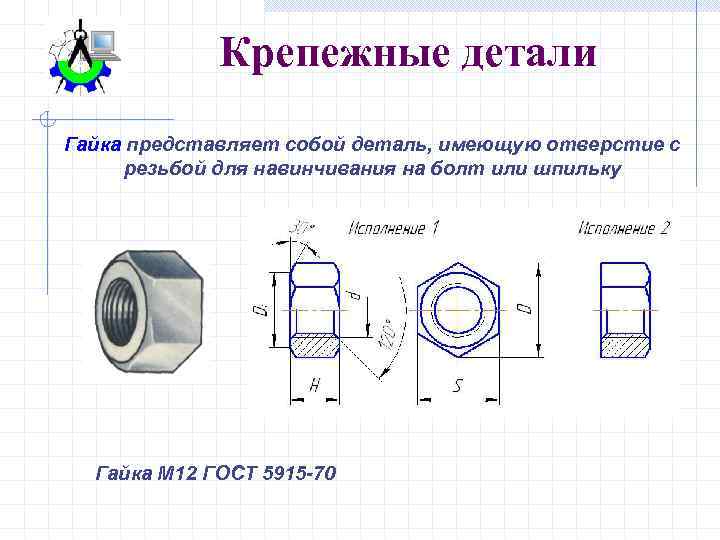

Крепежные детали Гайка представляет собой деталь, имеющую отверстие с резьбой для навинчивания на болт или шпильку Гайка М 12 ГОСТ 5915 -70
Крепежные детали

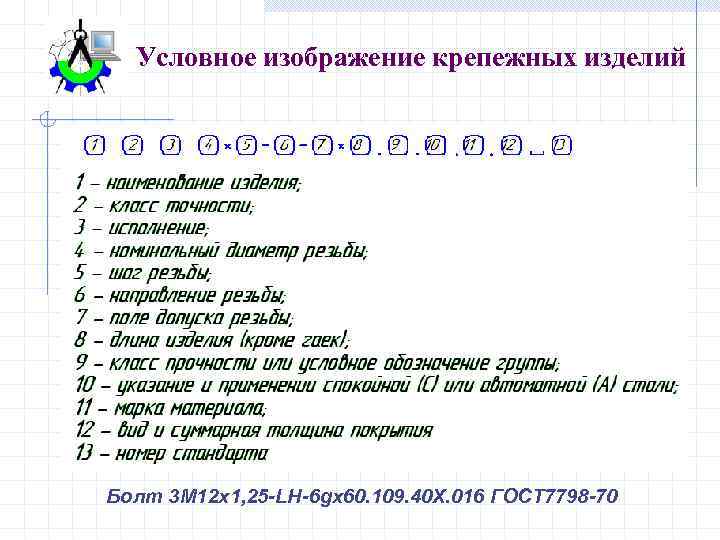

Условное изображение крепежных изделий Болт 3 М 12 х1, 25 -LH-6 gх60. 109. 40 Х. 016 ГОСТ 7798 -70
Соединение болтом Ряд длин l болтов: 8; 10; 12; 14; 16; (18); 20; (22); 25; (28); 30; 32; 35; (38); 40; 45; 50; 65; 70; 75; 80; (85); 90; (95); 100; (105); 110; (115); 120; (125)
Соединение шпилькой
Соединение шпилькой
Соединение винтом
