КРЕПЕЖНАЯ ТЕХНИКА fischer История компании fischer

КРЕПЕЖНАЯ ТЕХНИКА fischer

История компании fischer • 1948 Основание компании Артуром Фишером • 1956 Изобретение первого нейлонового S-дюбеля • 1980 Клаус Фишер становится председателем правления, президентом и владельцем компании. Компания расширяется по всему миру. • 1986 Изобретение системы ZYKON, первой системы нераспорных анкерных креплений в бетоне. • 2001 Мировая премьера: системы монтажа фасадного остекления FZP-G • 2001 Изобретение первого в мире нейлонового рамного дюбеля для применения в растянутом бетоне.

Компания фишер сегодня • Колличество сотрудников: 3300 • Годовой оборот: более 440 000 евро • Колличество действующих патентов на изобретения: более 2000 • Инновационные возможности: 20 заявок на патенты на 1000 сотрудников в год • Всемирная деятельность: 22 филиала в 19 странах, представлена более чем в 100 странах мира

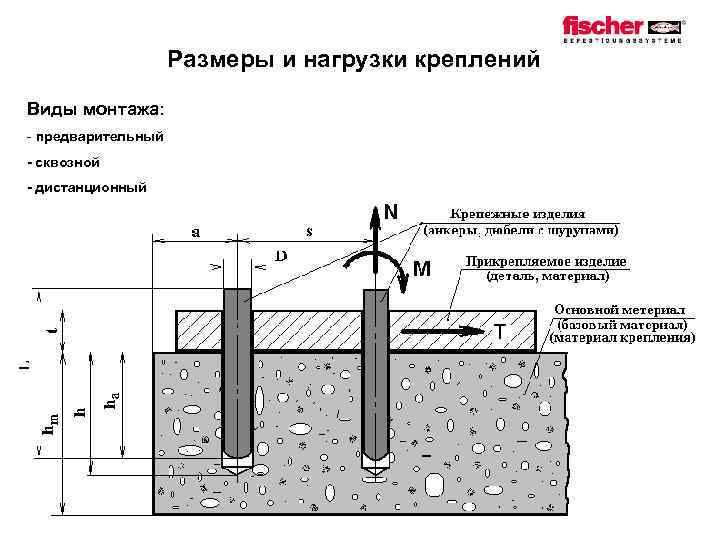

Размеры и нагрузки креплений Виды монтажа: - предварительный - сквозной - дистанционный

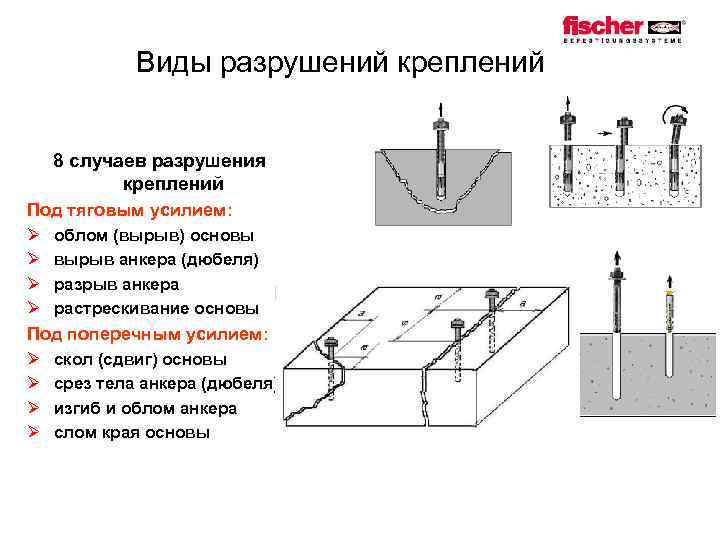

Виды разрушений креплений 8 случаев разрушения креплений Под тяговым усилием: Ø облом (вырыв) основы Ø вырыв анкера (дюбеля) Ø разрыв анкера Ø растрескивание основы Под поперечным усилием: Ø скол (сдвиг) основы Ø срез тела анкера (дюбеля) Ø изгиб и облом анкера Ø слом края основы

Нагрузки на анкерные крепления

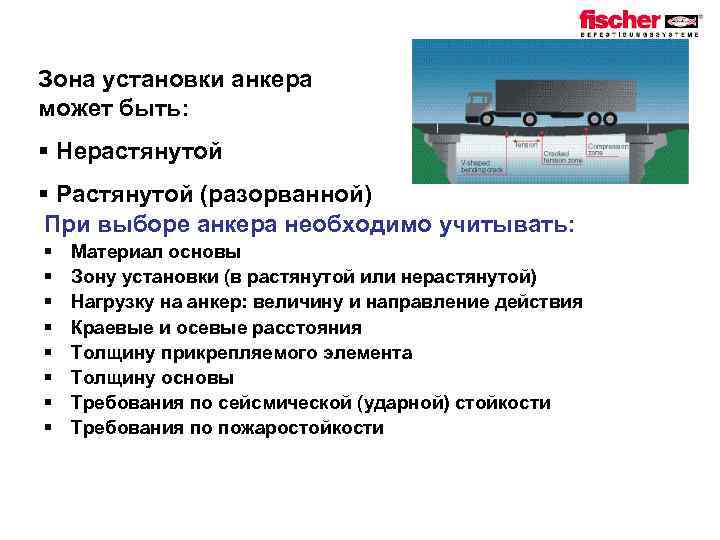

Зона установки анкера может быть: § Нерастянутой § Растянутой (разорванной) При выборе анкера необходимо учитывать: § § § § Материал основы Зону установки (в растянутой или нерастянутой) Нагрузку на анкер: величину и направление действия Краевые и осевые расстояния Толщину прикрепляемого элемента Толщину основы Требования по сейсмической (ударной) стойкости Требования по пожаростойкости

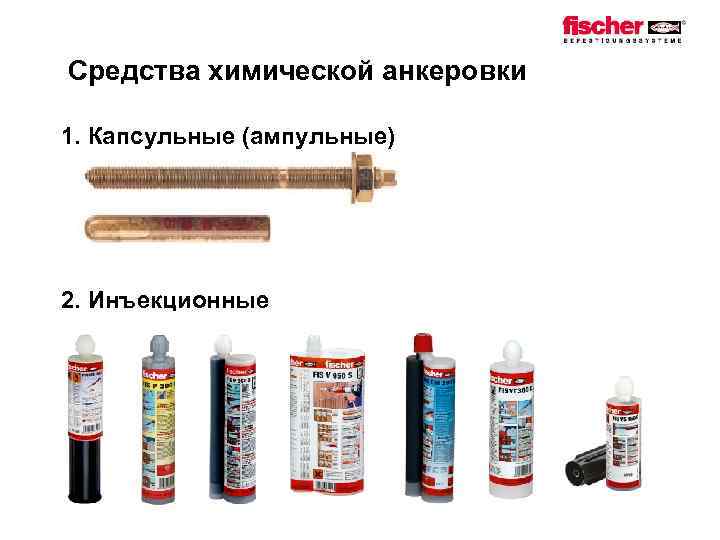

Средства химической анкеровки 1. Капсульные (ампульные) 2. Инъекционные

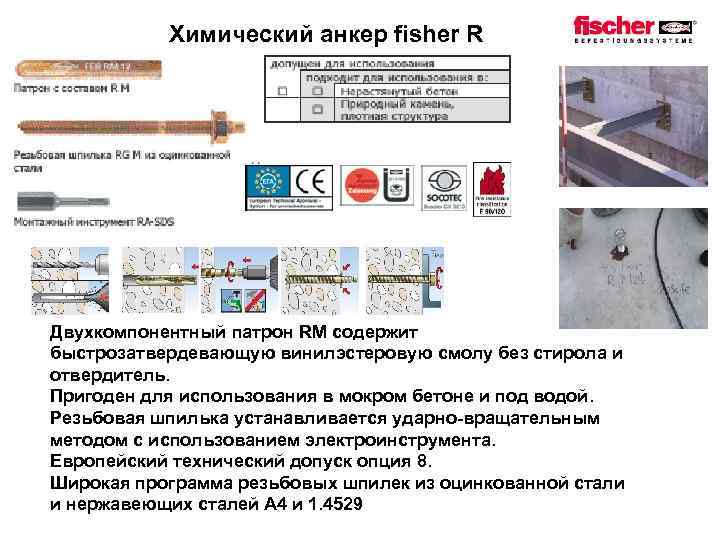

Химический анкер fisher R Двухкомпонентный патрон RM содержит быстрозатвердевающую винилэстеровую смолу без стирола и отвердитель. Пригоден для использования в мокром бетоне и под водой. Резьбовая шпилька устанавливается ударно-вращательным методом с использованием электроинструмента. Европейский технический допуск опция 8. Широкая программа резьбовых шпилек из оцинкованной стали и нержавеющих сталей А 4 и 1. 4529

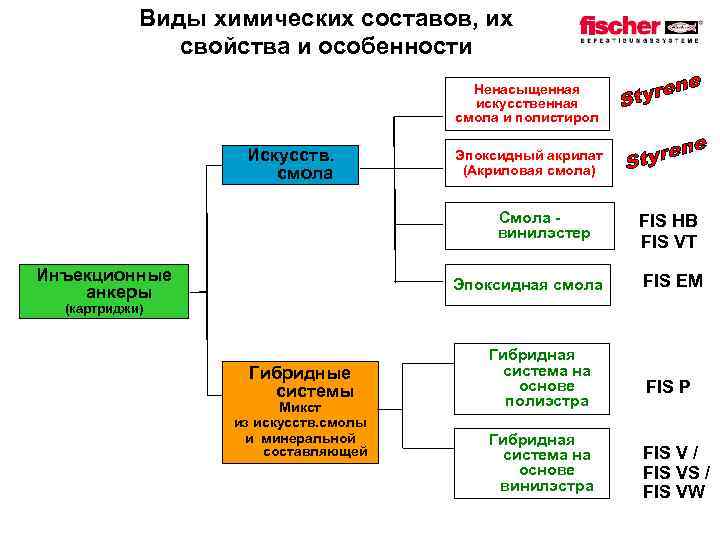

Виды химических составов, их свойства и особенности Ненасыщенная искусственная смола и полистирол Искусств. смола Эпоксидный акрилат (Акриловая смола) Смола винилэстер Инъекционные анкеры Эпоксидная смола FIS HB FIS VT FIS EM (картриджи) Гибридные системы Микст из искусств. смолы и минеральной составляющей Гибридная система на основе полиэстра Гибридная система на основе винилэстра FIS P FIS V / FIS VS / FIS VW

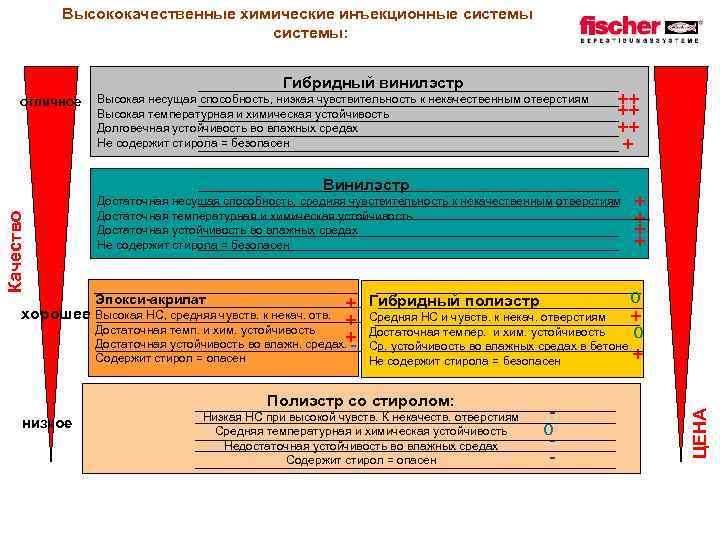

Высококачественные химические инъекционные системы: Гибридный винилэстр ++ ++ ++ + Качество Винилэстр Достаточная несущая способность, средняя чувствительность к некачественным отверстиям Достаточная температурная и химическая устойчивость Достаточная устойчивость во влажных средах Не содержит стирола = безопасен Эпокси-акрилат + хорошее Высокая НС, средняя чувств. к некач. отв. + Достаточная темп. и хим. устойчивость + Достаточная устойчивость во влажн. средах. Содержит стирол = опасен o Средняя НС и чувств. к некач. отверстиям + Достаточная темпер. и хим. устойчивость o Ср. устойчивость во влажных средах в бетоне + Не содержит стирола = безопасен Гибридный полиэстр Полиэстр со стиролом: низкое + + Низкая НС при высокой чувств. К некачеств. отверстиям Средняя температурная и химическая устойчивость Недостаточная устойчивость во влажных средах Содержит стирол = опасен o - ЦЕНА отличное Высокая несущая способность, низкая чувствительность к некачественным отверстиям Высокая температурная и химическая устойчивость Долговечная устойчивость во влажных средах Не содержит стирола = безопасен

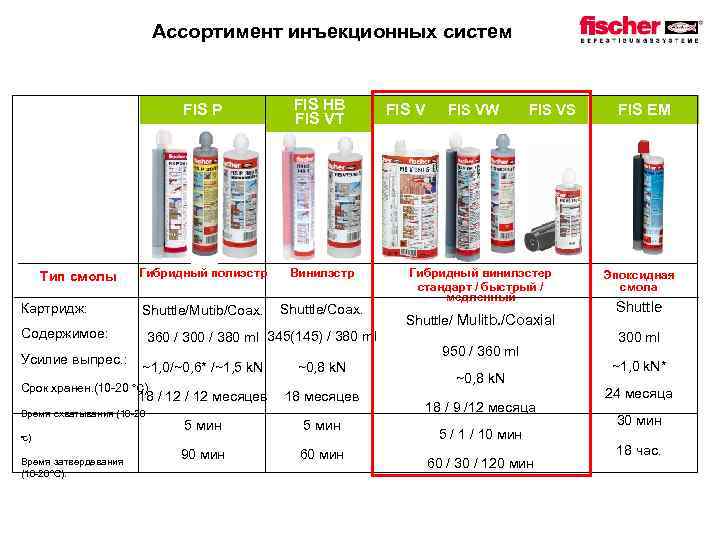

Ассортимент инъекционных систем FIS P Тип смолы Картридж: FIS HB FIS VT Гибридный полиэстр Винилэстр Shuttle/Mutib/Coax. Shuttle/Coax. Содержимое: Усилие выпрес. : 360 / 300 / 380 ml 345(145) / 380 ml ~1, 0/~0, 6* /~1, 5 k. N Срок хранен. (10 -20 °C) 18 / 12 месяцев Время схватывания (10 -20 °C) Время затвердевания (10 -20°C): ~0, 8 k. N 18 месяцев 5 мин 90 мин 60 мин FIS VW FIS VS Гибридный винилэстер стандарт / быстрый / медленный Shuttle/ Mulitb. /Coaxial 950 / 360 ml ~0, 8 k. N 18 / 9 /12 месяца 5 / 10 мин 60 / 30 / 120 мин FIS EM Эпоксидная смола Shuttle 300 ml ~1, 0 k. N* 24 месяца 30 мин 18 час.

Высокоэффективный гибридный инъекционный состав FIS V на основе винилэстеровой смолы с минеральным наполнителем

Инъекционная система FIS V 4 Допустимые нагрузки в бетоне C 20/25 до 56, 2 k. N 4 Монтаж в бетоне 4 Монтаж в кирпиче с вертикальными пустотами 4 Немецкий, Европейский и Американский строительные допуски. 4 Пожаростойкость 120 мин. 4 Широкий ряд резьбовых шпилек и приспособлений для установки в полые материалы и с внутренней резьбой. 4 Летняя и зимния версии (FIS VW и FIS VS) Срок хранения 18 мес.

Инъекционная система FIS V 4 Пример использования Усиление колонны армированной платформой

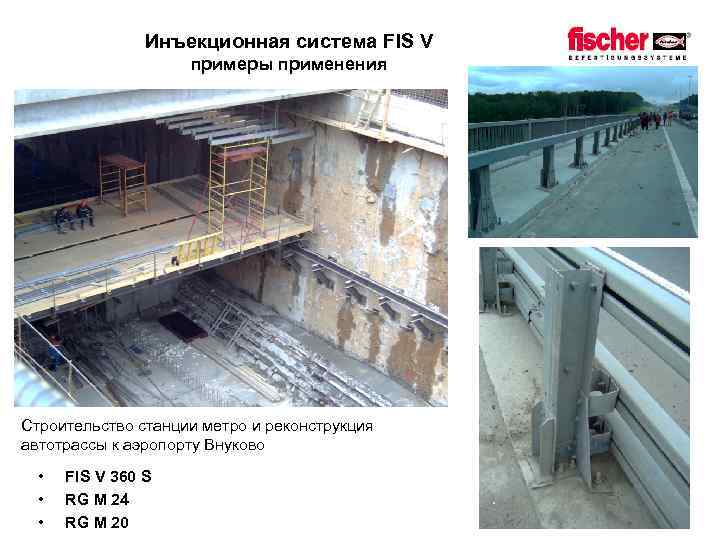

Инъекционная система FIS V примеры применения Строительство станции метро и реконструкция автотрассы к аэропорту Внуково • • • FIS V 360 S RG M 24 RG M 20

Химические анкеры fischer для растянутой зоны бетона и динамических нагрузок Химический анкер fischer FHB для растянутого бетона Высокопрочный инъекционный 2 -х компонентный винилэстеровый состав FIS HB Химический анкер fischer FHB dyn для динамических нагрузок

Высокопроизводительные анкеры из стали Ü Втулочные анкеры

Растянутая и нерастянутая зоны бетона 4 В вверхней части поперечного сечения моста возникает зона сжатия бетона, в нижней зона растяжения и трещины. 4 Растягивающие усилия воспринимает арматура F

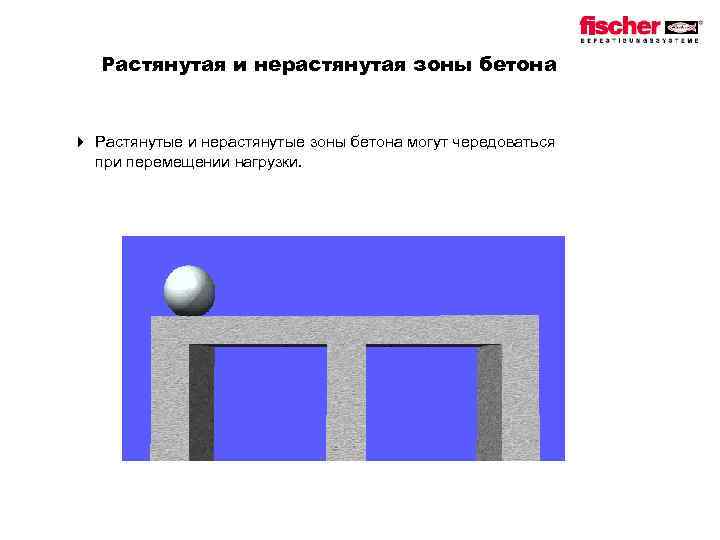

Растянутая и нерастянутая зоны бетона 4 Растянутые и нерастянутые зоны бетона могут чередоваться при перемещении нагрузки.

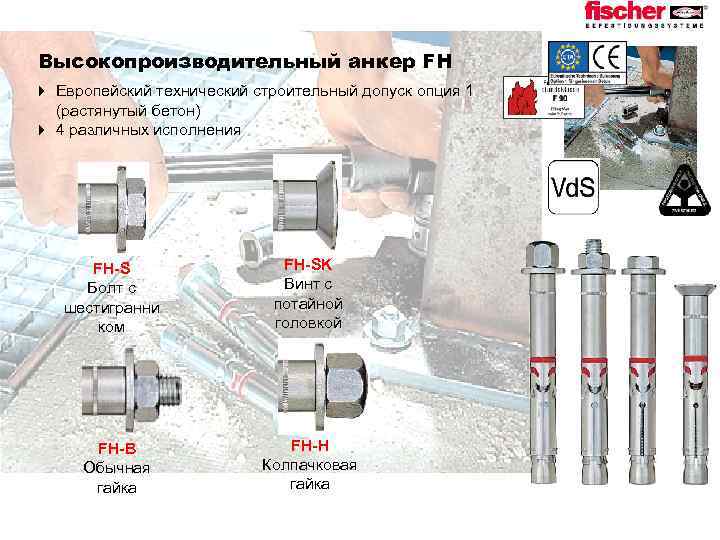

Высокопроизводительный анкер FH 4 Европейский технический строительный допуск опция 1 (растянутый бетон) 4 4 различных исполнения FH-S Болт с шестигранни ком FH-B Обычная гайка FH-SK Винт с потайной головкой FH-H Колпачковая гайка

Высокопроизводительный анкер FH 4 Допуск ЕТА опция 1(растянутый бетон) 4 4 различных исполнения 4 Удобный сквозной монтаж 4 Возможность демонтажа и разборки крепежного узла. 4 Допускаемые нагрузки в бетоне C 20/25 в [k. N]

Высокопроизводительный анкер FH 4 Специальная конструкция отверстий в форме полумесяца в гильзе анкера обеспечивает надежную анкеровку в растянутом бетоне.

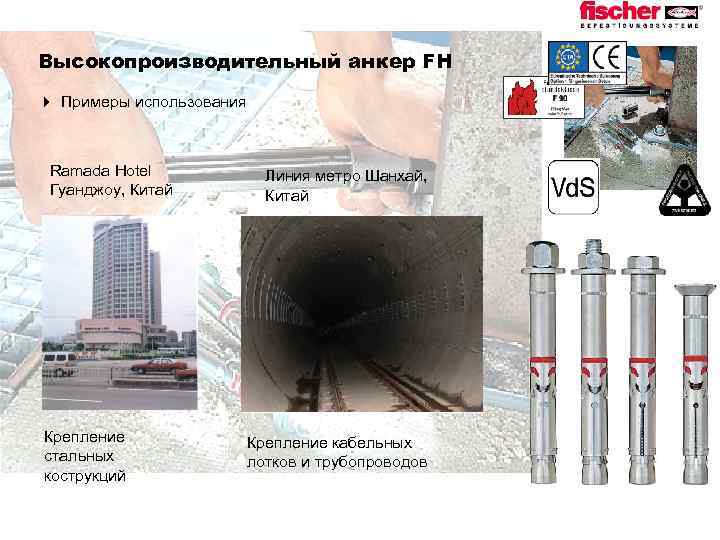

Высокопроизводительный анкер FH 4 Примеры использования Ramada Hotel Гуанджоу, Китай Крепление стальных кострукций Линия метро Шанхай, Китай Крепление кабельных лотков и трубопроводов

Fischer Анкер Zykon FZA • • • Анкеровка формой за счет внутреннего упора Допуск ЕТА опция 1 (растянутый бетон) Сквозной и предварительный монтаж Сверление и коническая подрезка отверстия осуществляется одним инструментом и за одну операцию Версии из оцинкованной и нержавеющей сталей Схема монтажа

Втулочный анкер FSA 4 Легкий втулочный анкер для нерастянутого бетона 4 Констуктивно вырезы на втулке аналогичны анкеру FH 4 Последовательность монтажа 4 Допускаемые нагрузки в бетоне [k. N]

Анкер для высоких нагрузок TA M 4 Втулочный анкер для сквозного и предварительного монтажа в нерастянутый бетон 4 Европейский строительный допуск ЕТА, Опция 7 4 Различные виды исполнения TA M-S TA M-B TA M-EY 4 Сквозной монтаж 4 Предварительный монтаж TA M-H TA M-T TA M 8 BP TA M 10 T-EY

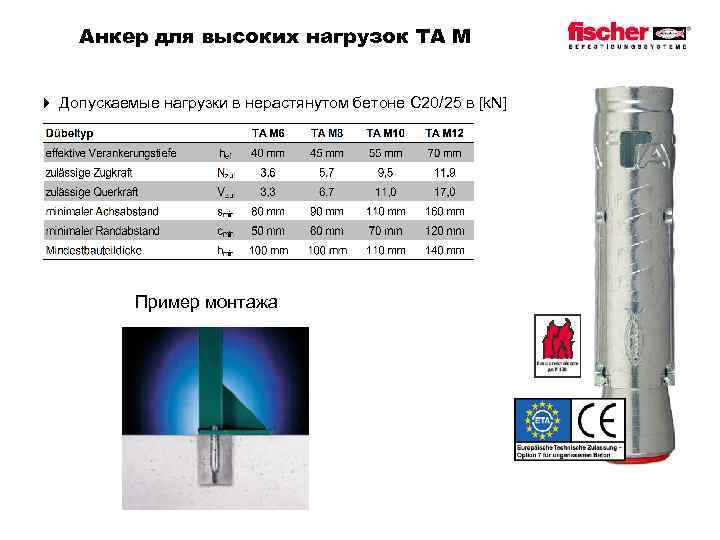

Анкер для высоких нагрузок TA M 4 Допускаемые нагрузки в нерастянутом бетоне С 20/25 в [k. N] Пример монтажа

Анкер для пустотелых перекрытий FHY 4 Втулочный анкер с внутренней резьбой для использования в полых плитах перекрытий из преднатяженного бетона. 4 Последовательность монтажа:

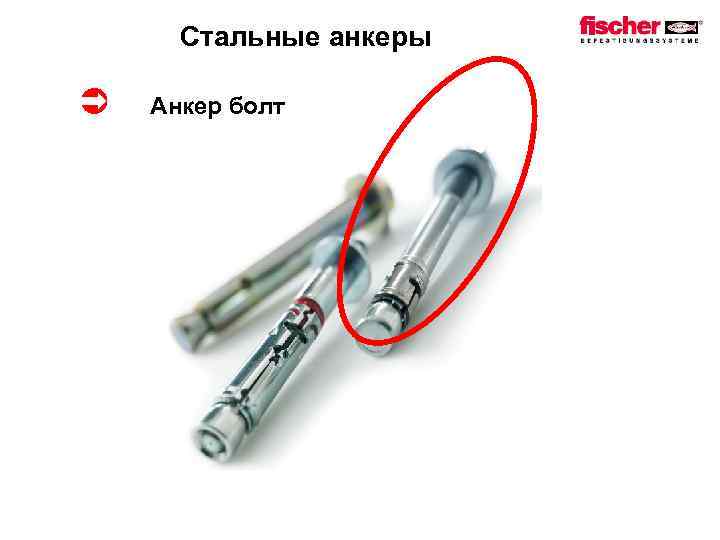

Стальные анкеры Ü Анкер болт

Клиновой анкер болт FAZ 4 Европейский строительный допуск ЕТА для растянутого бетона (опция 1) 4 FAZ II – Лучший в мире клиновой анкер-болт 4 Допускаемые нагрузки в бетоне С 20/25 в [k. N] 4 Последовательность монтажа

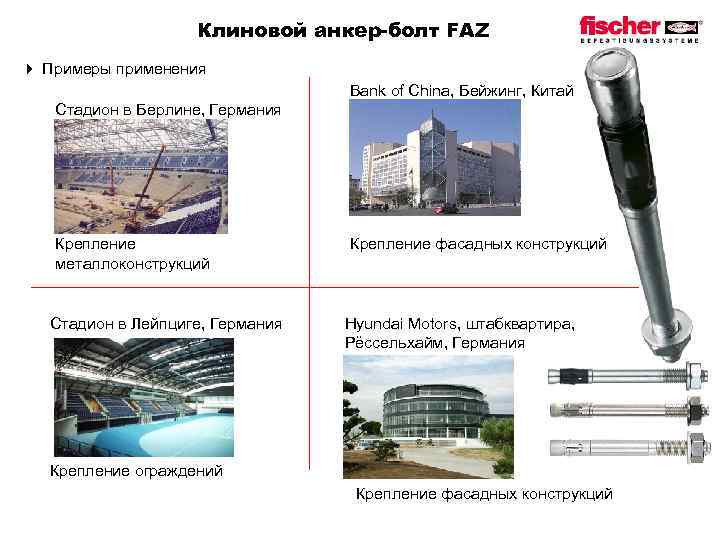

Клиновой анкер-болт FAZ 4 Примеры применения Bank of China, Бейжинг, Китай Стадион в Берлине, Германия Крепление металлоконструкций Стадион в Лейпциге, Германия Крепление фасадных конструкций Hyundai Motors, штабквартира, Рёссельхайм, Германия Крепление ограждений Крепление фасадных конструкций

Клиновой анкер FBN 4 Европейский технический допуск ЕТА для нерастянутого бетона (опция 7) 4 Широкий размерный ряд M 8 – M 20 для различных толщин закрепляемого материала из оцинкованной, горячегальванизированной и нержавеющей сталей. 4 Допускаемые нагрузки в бетоне C 20/25 в [k. N]

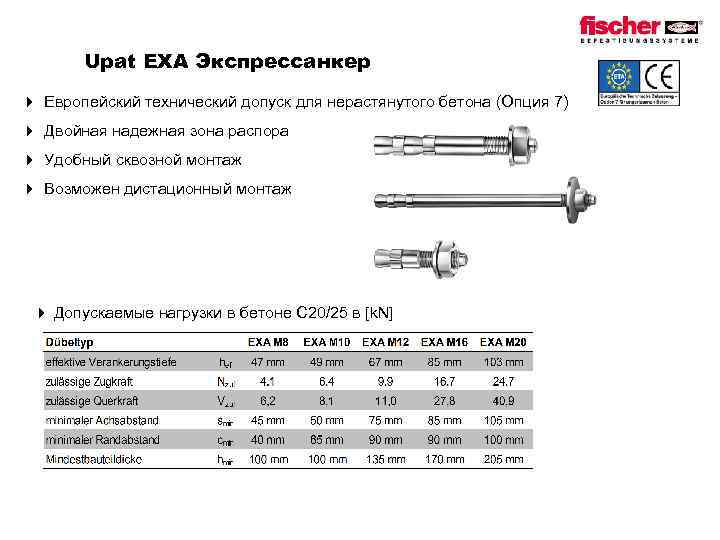

Upat EXA Экспрессанкер 4 Европейский технический допуск для нерастянутого бетона (Опция 7) 4 Двойная надежная зона распора 4 Удобный сквозной монтаж 4 Возможен дистационный монтаж 4 Допускаемые нагрузки в бетоне C 20/25 в [k. N]

Стальные анкера fischer 4 fischer Потолочный анкер-клин FDN 4 fischer шуруп по бетону FBS 4 fischer анкер-гвоздь FNA 4 fischer забивной анкер EA

Крепеж общего назначения • • • Используется высококачественный чистый гранулированный нейлон (полиамид) Экологическая безопасность Испытания проводятся более 40 лет, что обеспечивает надежность рецептуры и высокую стабильность качества изделий

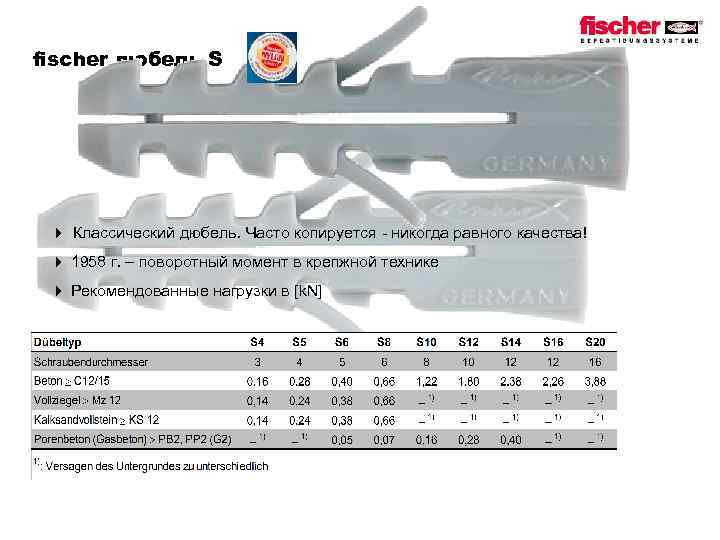

fischer дюбель S 4 Классический дюбель. Часто копируется - никогда равного качества! 4 1958 г. – поворотный момент в крепжной технике 4 Рекомендованные нагрузки в [k. N]

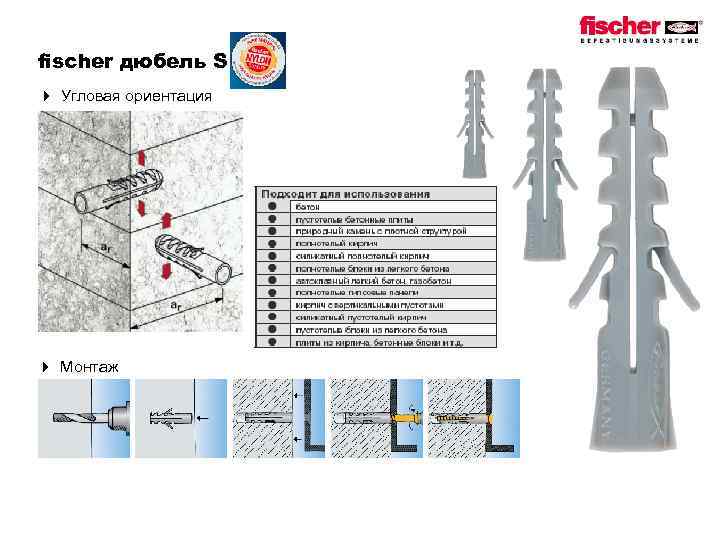

fischer дюбель S 4 Угловая ориентация 4 Монтаж

fischer дюбель SX 4 Инновационный дизайн 4 -х стороннего расширения распорной части 4 Предварительный и сквозной монтаж 4 Буртик предотвращает провал дюбеля в отверстие 4 Встроенный стопорный элемент предотвращает от прокручивания 4 Удлиненный дюбель SX предназначен для обеспечения максимальной несущей способности в пустотелых материалах, газобетоне и при больших слоях штукатурки

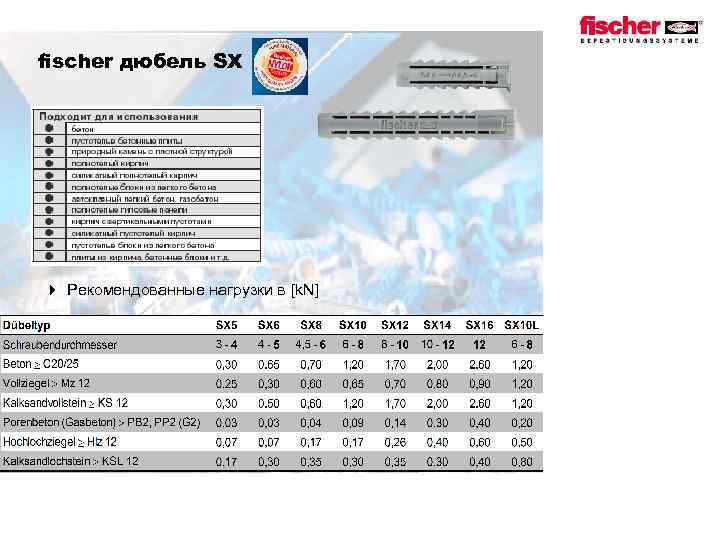

fischer дюбель SX 4 Рекомендованные нагрузки в [k. N]

fischer дюбель SX

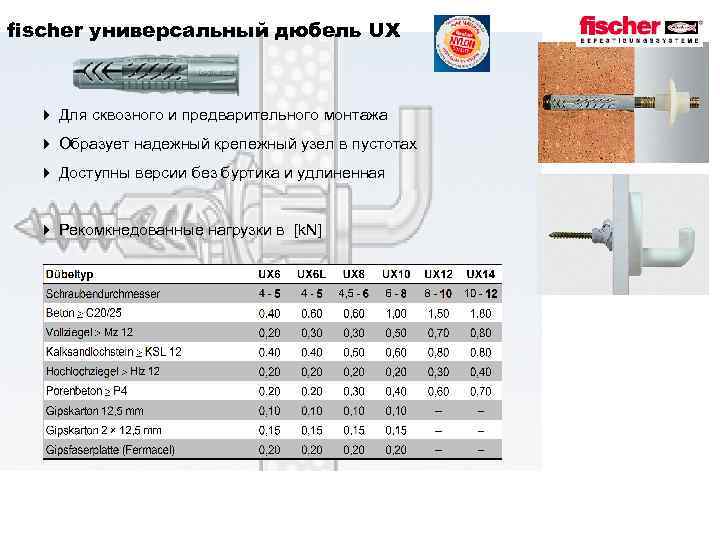

fischer универсальный дюбель UX 4 Для сквозного и предварительного монтажа 4 Образует надежный крепежный узел в пустотах 4 Доступны версии без буртика и удлиненная 4 Рекомкнедованные нагрузки в [k. N]

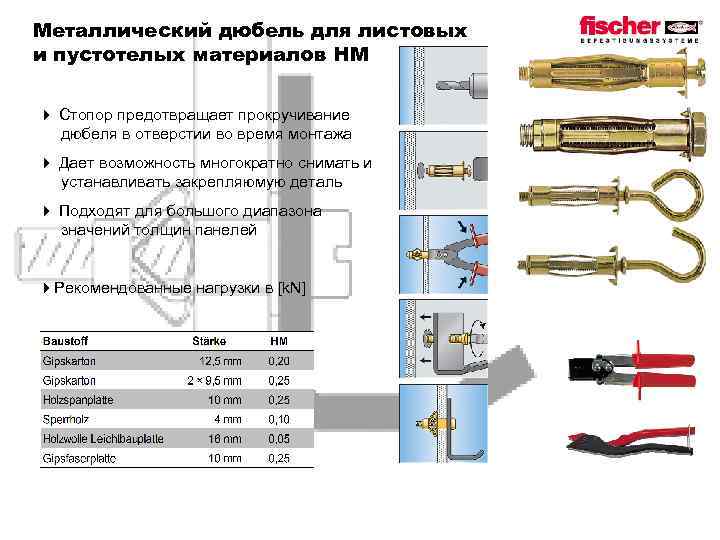

Металлический дюбель для листовых и пустотелых материалов HM 4 Стопор предотвращает прокручивание дюбеля в отверстии во время монтажа 4 Дает возможность многократно снимать и устанавливать закрепляюмую деталь 4 Подходят для большого диапазона значений толщин панелей 4 Рекомендованные нагрузки в [k. N]

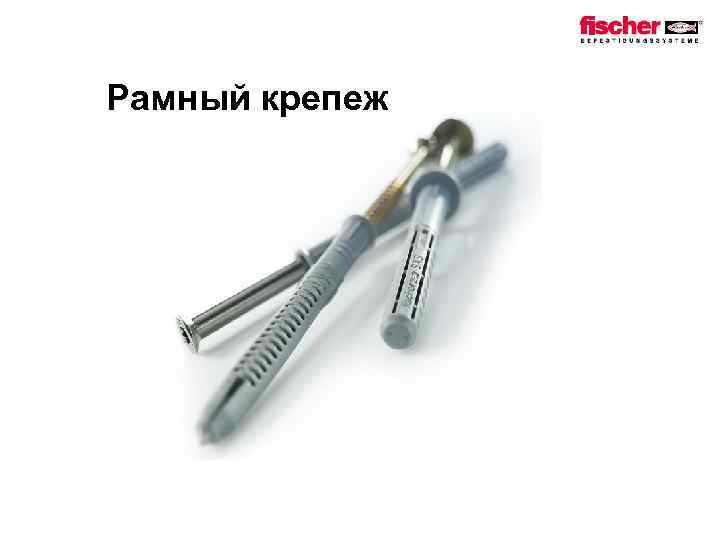

Рамный крепеж

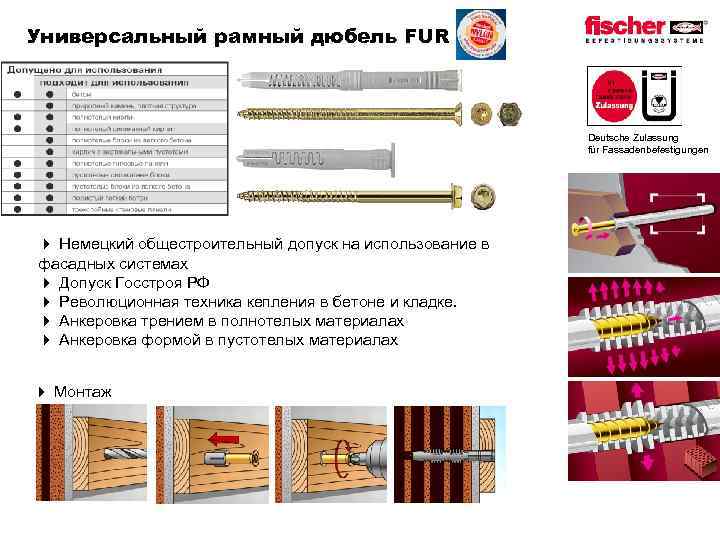

Универсальный рамный дюбель FUR Deutsche Zulassung für Fassadenbefestigungen 4 Немецкий общестроительный допуск на использование в фасадных системах 4 Допуск Госстроя РФ 4 Революционная техника кепления в бетоне и кладке. 4 Анкеровка трением в полнотелых материалах 4 Анкеровка формой в пустотелых материалах 4 Монтаж

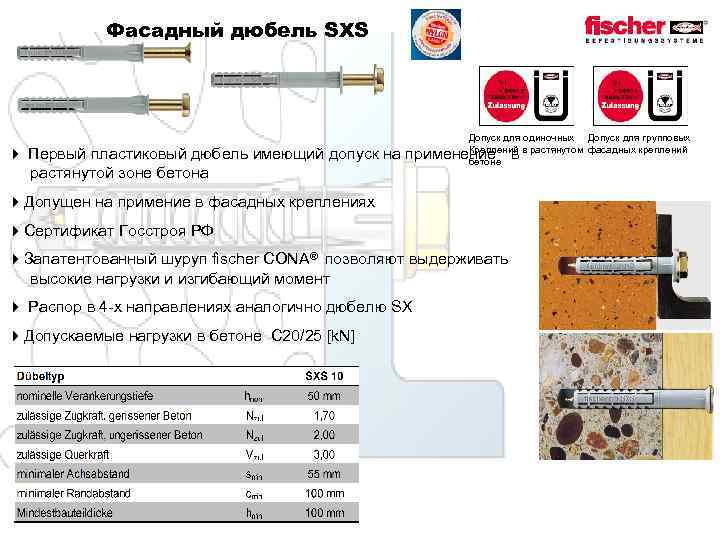

Фасадный дюбель SXS Допуск для одиночных Допуск для групповых Креплений в растянутом фасадных креплений бетоне 4 Первый пластиковый дюбель имеющий допуск на применение в растянутой зоне бетона 4 Допущен на примение в фасадных креплениях 4 Сертификат Госстроя РФ 4 Запатентованный шуруп fischer CONA® позволяют выдерживать высокие нагрузки и изгибающий момент 4 Распор в 4 -х направлениях аналогично дюбелю SX 4 Допускаемые нагрузки в бетоне C 20/25 [k. N]

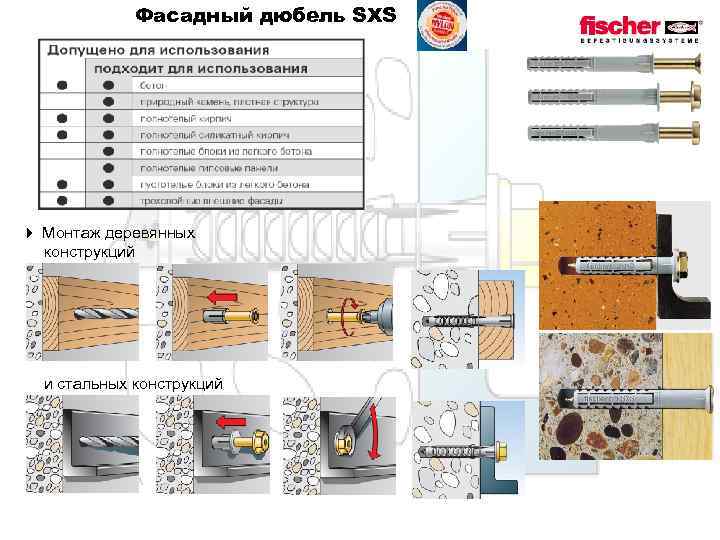

Фасадный дюбель SXS 4 Монтаж деревянных конструкций и стальных конструкций

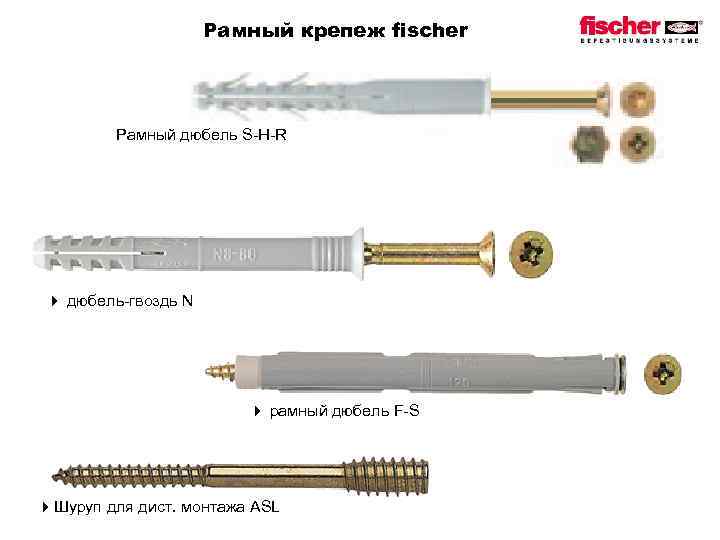

Рамный крепеж fischer Рамный дюбель S-H-R 4 дюбель-гвоздь N 4 рамный дюбель F-S 4 Шуруп для дист. монтажа ASL
