Краткая справка о НСт II подъема Подкачка

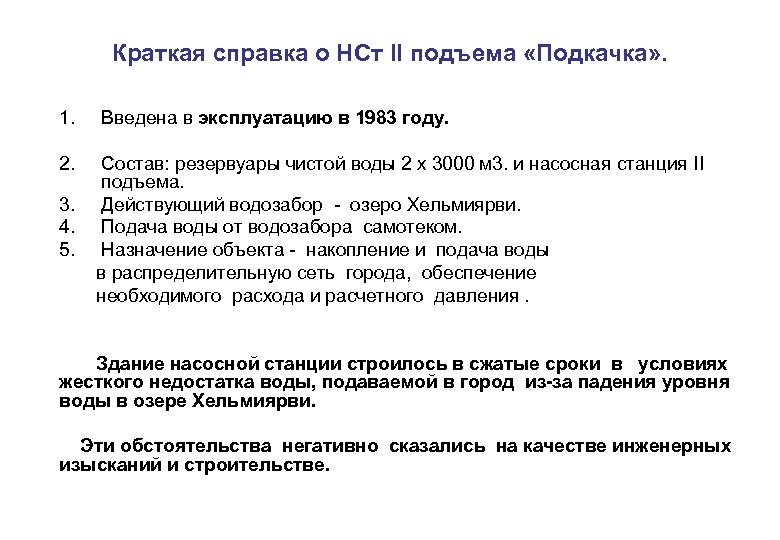

Краткая справка о НСт II подъема «Подкачка» . 1. Введена в эксплуатацию в 1983 году. 2. Состав: резервуары чистой воды 2 х 3000 м 3. и насосная станция II подъема. Действующий водозабор - озеро Хельмиярви. Подача воды от водозабора самотеком. Назначение объекта - накопление и подача воды в распределительную сеть города, обеспечение необходимого расхода и расчетного давления. 3. 4. 5. Здание насосной станции строилось в сжатые сроки в условиях жесткого недостатка воды, подаваемой в город из-за падения уровня воды в озере Хельмиярви. Эти обстоятельства негативно сказались на качестве инженерных изысканий и строительстве.

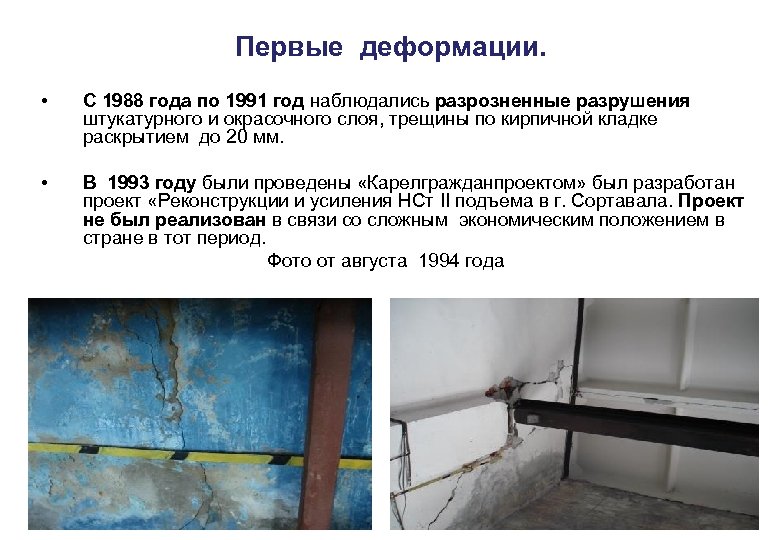

Первые деформации. • С 1988 года по 1991 год наблюдались разрозненные разрушения штукатурного и окрасочного слоя, трещины по кирпичной кладке раскрытием до 20 мм. • В 1993 году были проведены «Карелгражданпроектом» был разработан проект «Реконструкции и усиления НСт II подъема в г. Сортавала. Проект не был реализован в связи со сложным экономическим положением в стране в тот период. Фото от августа 1994 года

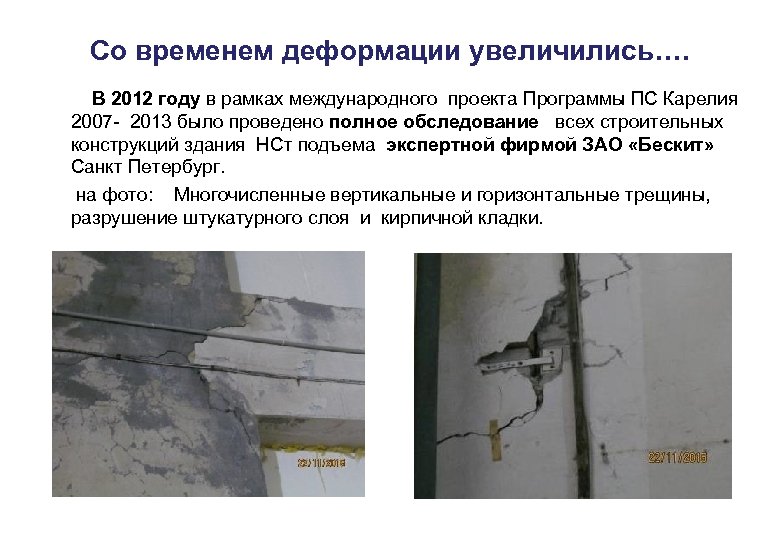

Со временем деформации увеличились…. В 2012 году в рамках международного проекта Программы ПС Карелия 2007 - 2013 было проведено полное обследование всех строительных конструкций здания НСт подъема экспертной фирмой ЗАО «Бескит» Санкт Петербург. на фото: Многочисленные вертикальные и горизонтальные трещины, разрушение штукатурного слоя и кирпичной кладки.

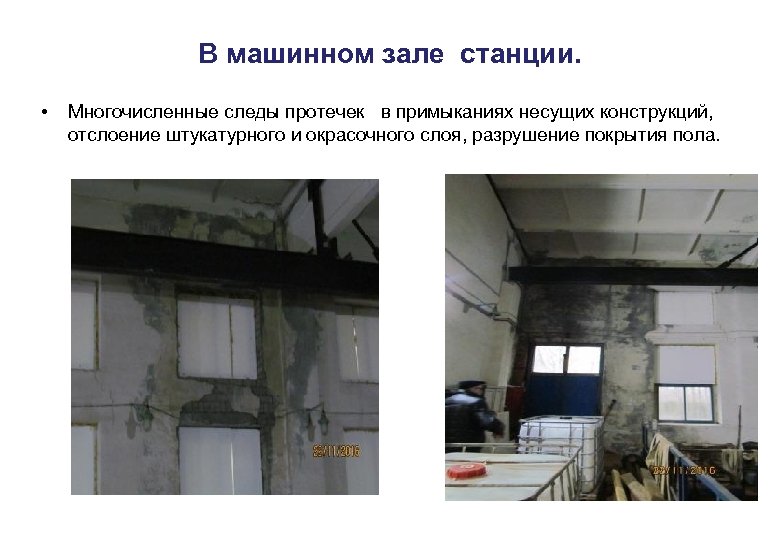

В машинном зале станции. • Многочисленные следы протечек в примыканиях несущих конструкций, отслоение штукатурного и окрасочного слоя, разрушение покрытия пола.

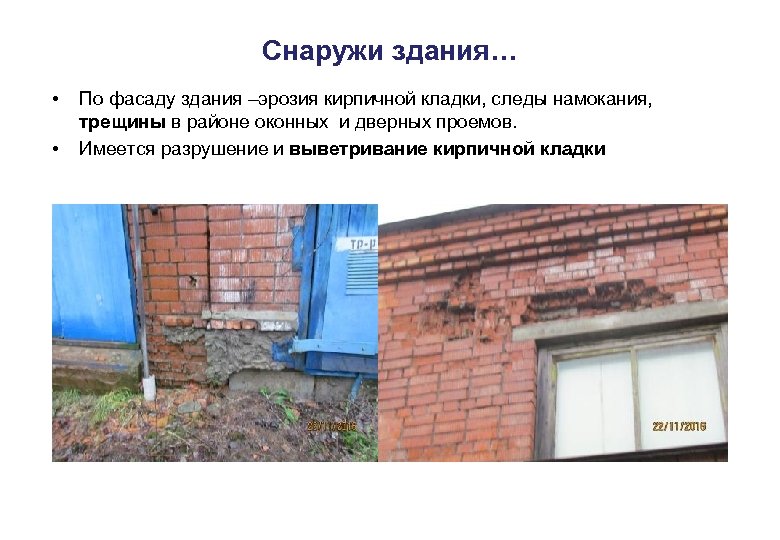

Снаружи здания… • • По фасаду здания –эрозия кирпичной кладки, следы намокания, трещины в районе оконных и дверных проемов. Имеется разрушение и выветривание кирпичной кладки

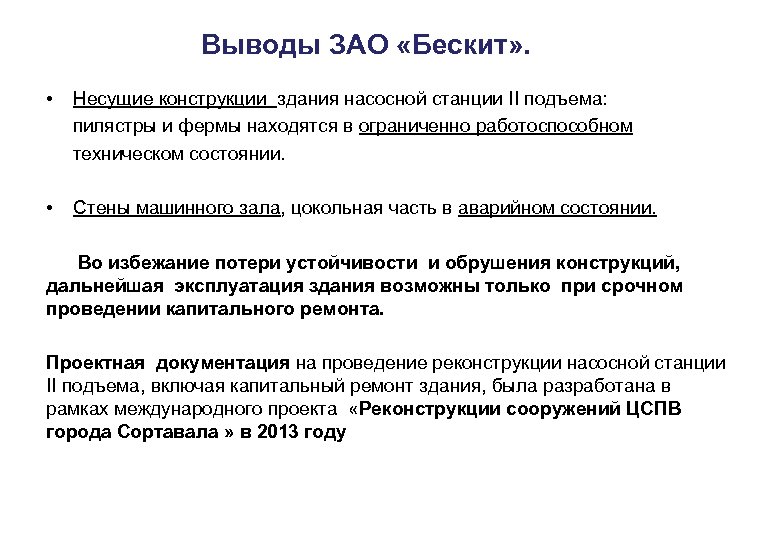

Выводы ЗАО «Бескит» . • Несущие конструкции здания насосной станции II подъема: пилястры и фермы находятся в ограниченно работоспособном техническом состоянии. • Стены машинного зала, цокольная часть в аварийном состоянии. Во избежание потери устойчивости и обрушения конструкций, дальнейшая эксплуатация здания возможны только при срочном проведении капитального ремонта. Проектная документация на проведение реконструкции насосной станции II подъема, включая капитальный ремонт здания, была разработана в рамках международного проекта «Реконструкции сооружений ЦСПВ города Сортавала » в 2013 году

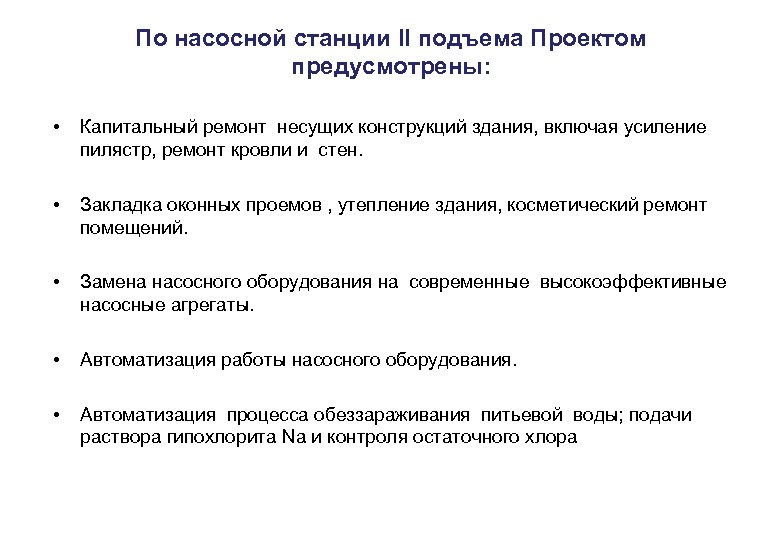

По насосной станции II подъема Проектом предусмотрены: • Капитальный ремонт несущих конструкций здания, включая усиление пилястр, ремонт кровли и стен. • Закладка оконных проемов , утепление здания, косметический ремонт помещений. • Замена насосного оборудования на современные высокоэффективные насосные агрегаты. • Автоматизация работы насосного оборудования. • Автоматизация процесса обеззараживания питьевой воды; подачи раствора гипохлорита Na и контроля остаточного хлора

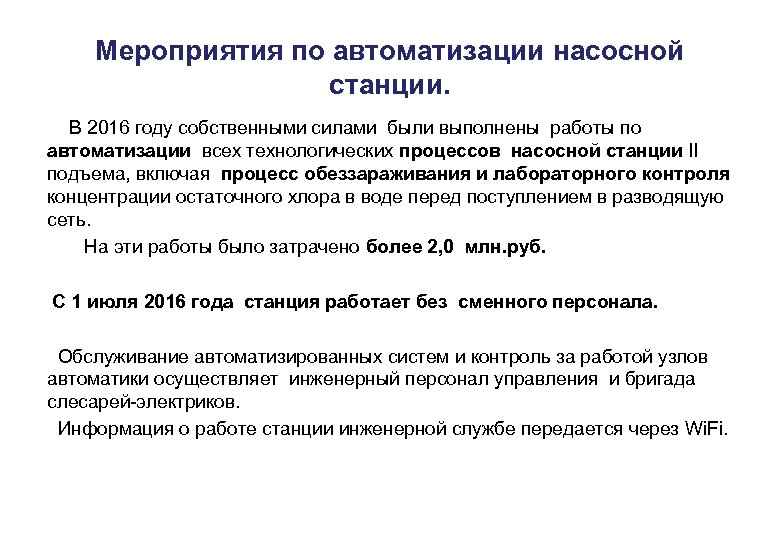

Мероприятия по автоматизации насосной станции. В 2016 году собственными силами были выполнены работы по автоматизации всех технологических процессов насосной станции II подъема, включая процесс обеззараживания и лабораторного контроля концентрации остаточного хлора в воде перед поступлением в разводящую сеть. На эти работы было затрачено более 2, 0 млн. руб. С 1 июля 2016 года станция работает без сменного персонала. Обслуживание автоматизированных систем и контроль за работой узлов автоматики осуществляет инженерный персонал управления и бригада слесарей-электриков. Информация о работе станции инженерной службе передается через Wi. Fi.

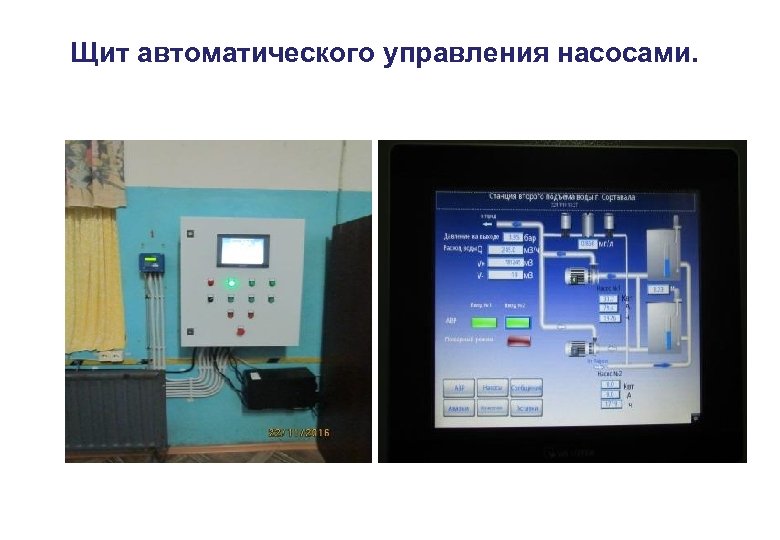

Щит автоматического управления насосами.

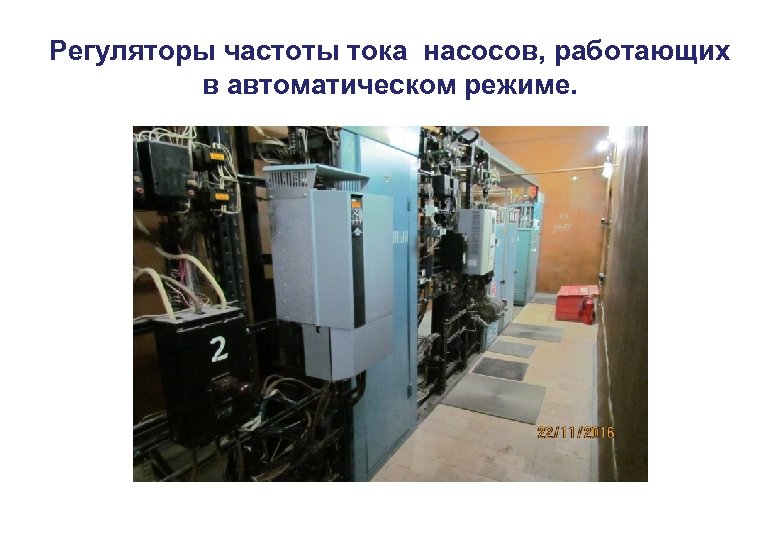

Регуляторы частоты тока насосов, работающих в автоматическом режиме.

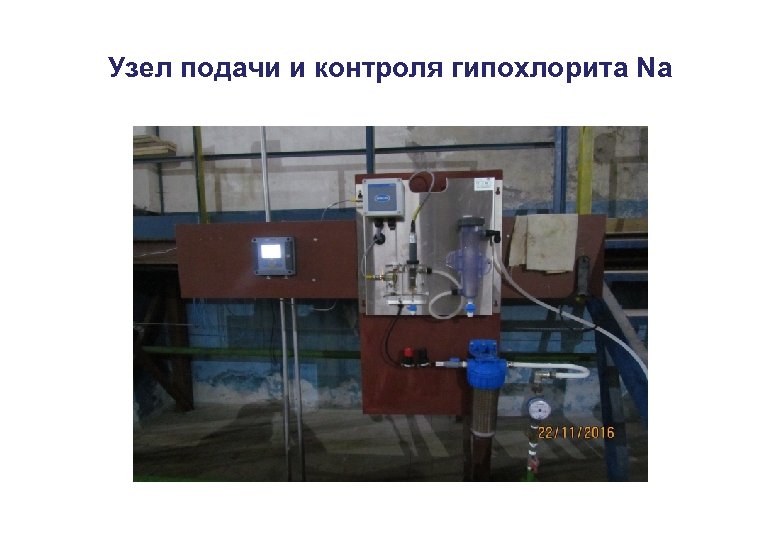

Узел подачи и контроля гипохлорита Na

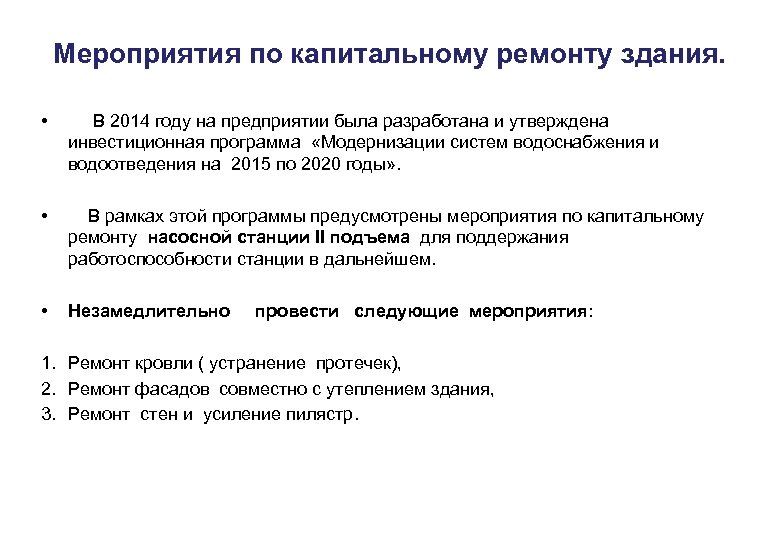

Мероприятия по капитальному ремонту здания. • В 2014 году на предприятии была разработана и утверждена инвестиционная программа «Модернизации систем водоснабжения и водоотведения на 2015 по 2020 годы» . • В рамках этой программы предусмотрены мероприятия по капитальному ремонту насосной станции II подъема для поддержания работоспособности станции в дальнейшем. • Незамедлительно провести следующие мероприятия: 1. Ремонт кровли ( устранение протечек), 2. Ремонт фасадов совместно с утеплением здания, 3. Ремонт стен и усиление пилястр.

Ремонт откладывать нельзя!!!
