КРАТКАЯ ИНСТРУКЦИЯ ПО ТЕХНИЧЕСКОМУ ОПИСАНИЮ ПРИБОРА Г 5 -54
1. НАЗНАЧЕНИЕ 1. 1. ГЕНЕРАТОР ИМПУЛЬСОВ Г 5 -54 (В ДАЛЬНЕЙШЕМ ПО ТЕКСТУ «ПРИБОР» ) ПРЕДНАЗНАЧЕН ДЛЯ РАБОТЫ ПРИ ИССЛЕДОВАНИИ, ОТЛАДКЕ И НАСТРОЙКЕ РАДИОТЕХНИЧЕСКИХ УСТРОЙСТВ В РАЗЛИЧНЫХ ОТРАСЛЯХ НАРОДНОГО ХОЗЯЙСТВА И НАУЧНЫХ ИССЛЕДОВАНИЯХ. 1. 2. ПО УСЛОВИЯМ ЭКСПЛУАТАЦИИ ПРИБОР ОТНОСИТСЯ КII ГРУППЕ ГОСТ 22261 -76. 1. 3. УСЛОВИЯ К ЭКСПЛУАТАЦИИ: -ЭЛЕКТРОПИТАНИЕ ОТ СЕТИ 50 Ц 220 Г В± 10%; -ОКРУЖАЮЩАЯ ТЕМПЕРАТУРА 283 -308 ОТ +10 ДО +35° К ( С); -ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ ДО 80% ПРИ 298 К (+25°С); -АТМОСФЕРНОЕ ДАВЛЕНИЕ 100± 4 К А (750± 30 ММ РТ. СТ. ). П
2. МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2. 1. Прибор выдает видеоимпульсы переключаемой полярности прямоугольной формы в диапазоне длительностей основных импульсов от 0, 5 до 1000 мкс. Диапазон длительности 0, 1 -0, 5 мкс является дополнительным. 2. 2. Длительность основных импульсов (τ) регулируется плавноступенчато (8 поддиапазонов) от 0, 1 до 1000 мкс (1 мс) и устанавливается в пределах: 0, 1 -0, 3 -1, 0 1 -3 3 -10 10 -30 30 -100 100 -300 300 -1000 мкс.

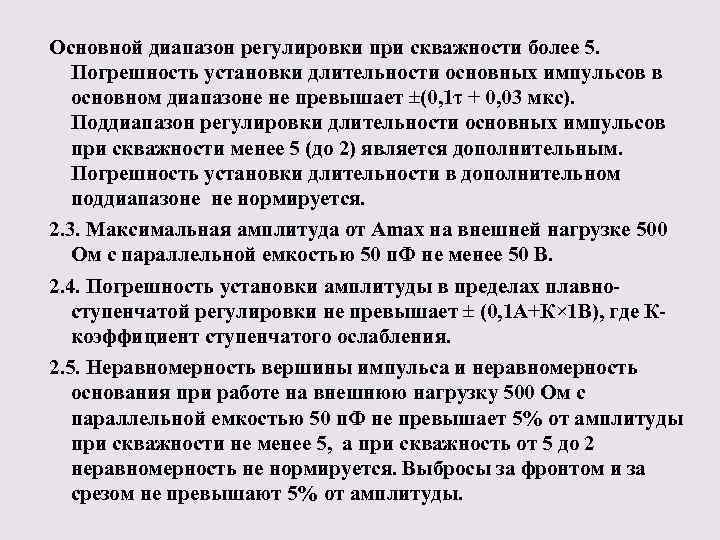

Основной диапазон регулировки при скважности более 5. Погрешность установки длительности основных импульсов в основном диапазоне не превышает ±(0, 1τ + 0, 03 мкс). Поддиапазон регулировки длительности основных импульсов при скважности менее 5 (до 2) является дополнительным. Погрешность установки длительности в дополнительном поддиапазоне не нормируется. 2. 3. Максимальная амплитуда от Аmax на внешней нагрузке 500 Ом с параллельной емкостью 50 п. Ф не менее 50 В. 2. 4. Погрешность установки амплитуды в пределах плавноступенчатой регулировки не превышает ± (0, 1 А+К× 1 В), где К- коэффициент ступенчатого ослабления. 2. 5. Неравномерность вершины импульса и неравномерность основания при работе на внешнюю нагрузку 500 Ом с параллельной емкостью 50 п. Ф не превышает 5% от амплитуды при скважности не менее 5, а при скважность от 5 до 2 неравномерность не нормируется. Выбросы за фронтом и за срезом не превышают 5% от амплитуды.
2. 6. Нестабильность временного сдвига основного импульса относительно синхроимпульса за один час не превышает ± 3% от установленной величины. Паразитная модуляция величины временного сдвига не превышает 3×+0, 01 мкс. 2. 7. Внешний запуск прибора обеспечивается: а) импульсами длительностью от 3 до 5 мкс с амплитудой от 1 до 20 В при частоте повторения до 100 к. Гц и длительностью фронта не более 0, 3 мкс. б) синусоидальным напряжением амплитудой от 5 до 20 В при частоте от 0, 05 до 100 к. Гц; в) механическим однократным пускателем (кнопкой). 2. 8. Прибор выдает синхроимпульсы со следующими параметрами: а) полярность переключаемая (положительная и отрицательная); б) длительность, фиксированная в пределах 0, 3 -1, 0 мкс; в) максимальная амплитуда не менее 10 В (но не более 15 В) на нагрузке 1 к. Ом с параллельной емкость 50 п. Ф;

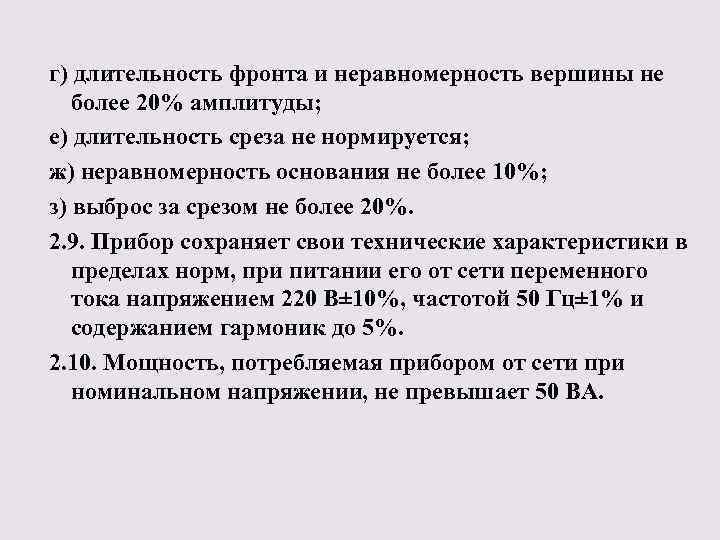

г) длительность фронта и неравномерность вершины не более 20% амплитуды; е) длительность среза не нормируется; ж) неравномерность основания не более 10%; з) выброс за срезом не более 20%. 2. 9. Прибор сохраняет свои технические характеристики в пределах норм, при питании его от сети переменного тока напряжением 220 В± 10%, частотой 50 Гц± 1% и содержанием гармоник до 5%. 2. 10. Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 50 ВА.

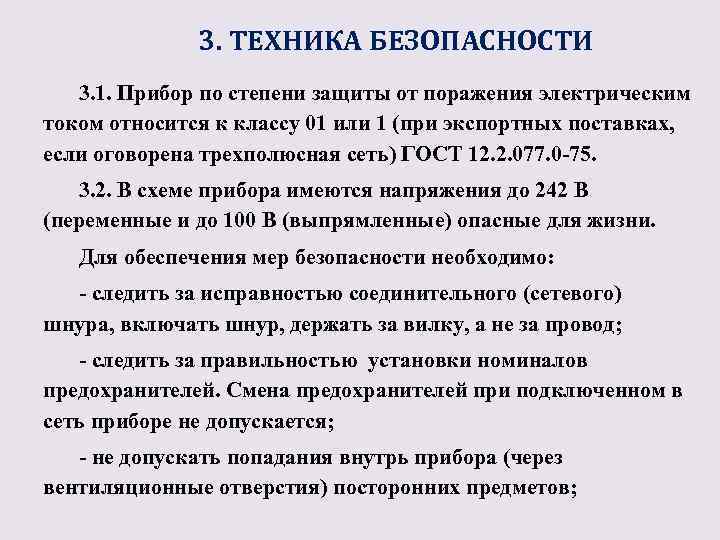

3. ТЕХНИКА БЕЗОПАСНОСТИ 3. 1. Прибор по степени защиты от поражения электрическим током относится к классу 01 или 1 (при экспортных поставках, если оговорена трехполюсная сеть) ГОСТ 12. 2. 077. 0 -75. 3. 2. В схеме прибора имеются напряжения до 242 В (переменные и до 100 В (выпрямленные) опасные для жизни. Для обеспечения мер безопасности необходимо: - следить за исправностью соединительного (сетевого) шнура, включать шнур, держать за вилку, а не за провод; - следить за правильностью установки номиналов предохранителей. Смена предохранителей при подключенном в сеть приборе не допускается; - не допускать попадания внутрь прибора (через вентиляционные отверстия) посторонних предметов;

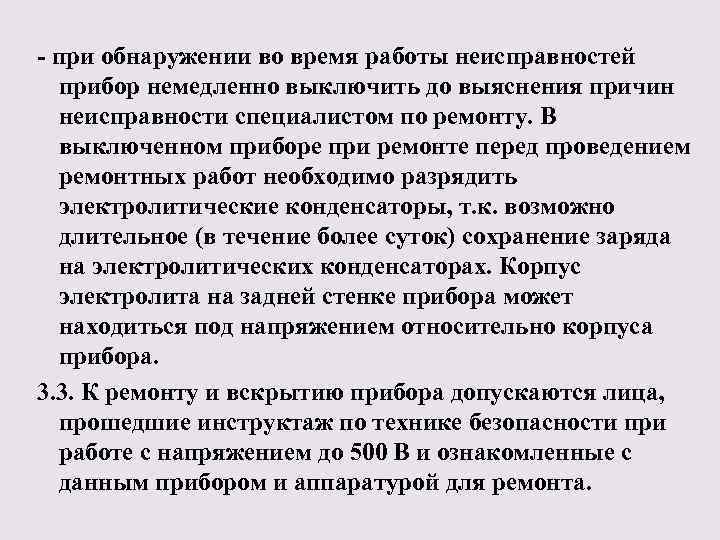

- при обнаружении во время работы неисправностей прибор немедленно выключить до выяснения причин неисправности специалистом по ремонту. В выключенном приборе при ремонте перед проведением ремонтных работ необходимо разрядить электролитические конденсаторы, т. к. возможно длительное (в течение более суток) сохранение заряда на электролитических конденсаторах. Корпус электролита на задней стенке прибора может находиться под напряжением относительно корпуса прибора. 3. 3. К ремонту и вскрытию прибора допускаются лица, прошедшие инструктаж по технике безопасности при работе с напряжением до 500 В и ознакомленные с данным прибором и аппаратурой для ремонта.
4. СТРУКТУРНАЯ СХЕМА 1. -Задающий генератор 2. - Схема внешнего и разового запуска 3. - Схема задержки основного импульса 4. - Схема формирования импульсов синхронизации 5. - Схема формирования длительности основных импульсов 6. - Схема выходного формирователя и регулировки амплитуды 7. - Схема измерителя амплитуды основных импульсов 8. - Делители 9. - Схема питания
5. РУЧКИ УПРАВЛЕНИЯ 1) Тумблер СЕТЬ и индикаторная лампа включения; 2) при нажатой кнопке - запуск внешним отрицательным импульсом; 3) при нажатой кнопке ~ - запуск внешним положительным импульсом или синусоидальным сигналом; 4) при нажатии кнопки « » работает разовый (однократный) запуск; 5) при нажатой верхней кнопке прибор работает в режиме внутреннего запуска;
6) группа ЧАСТОТА ПОВТОРЕНИЯ содержит шкальное устройство плавной регулировки частоты повторения и переключатель поддиапазонов частоты повторения. Цвет кнопки соответствует цвету шкалы плавной регулировки, по которой необходимо вести отсчет; 7) группа СИНХРОИМПУЛЬСЫ- выходное гнездо синхроимпульса, переключатель полярности синхроимпульса и регулятор амплитуды АМПЛ; 8) группа ВРЕМЕННОЙ СДВИГ содержит шкальное устройство плавной регулировки временного сдвига основного импульса относительно синхроимпульса и переключатель поддиапазона временного сдвига. Цвет кнопки соответствует цвету шкалы плавной регулировки, по которой необходимо вести отсчет; 9) группа ДЛИТЕЛЬНОСТЬ содержит шкальное устройство плавное регулировки длительности основного импульса и переключатель поддиапазонов длительности основных импульсов. Цвет кнопки соответствует цвету шкалы плавной регулировки, по которой необходимо вести отчет; 10) группа выхода основных импульсов имеет выходные гнезда 1 : 100, 1 : 10, 1 : 1, ручку плавной регулировки амплитуды, переключатель делителя амплитуды основного импульса, вольтметр, показывающий амплитуду основного импульса (отсчет по шкале включенного делителя амплитуды и коэффициента деления выходного гнезда) и переключатель полярности основных импульсов. 11) На лицевой панели также расположена клемма заземления, соединенная с корпусом прибора.
6. ПОРЯДОК РАБОТЫ 6. 1. Подготовка прибора к работе. При подготовке прибора к работе необходимо: - заземлить прибор (через клемму ); - подключить внешнюю нагрузку 500 Ом к выходному гнезду 1: 1; - подключить прибор (через нагрузку) к аппаратуре с помощью кабелей, входящих в комплект; - убедиться, что на вход и выход прибора не может поступить постоянное или переменное напряжение от подключенной аппаратуры свыше допустимых пределов; - убедиться в наличии требуемых внешних условий (температура, влажность, напряжение сети) ; - нажать верхнюю кнопку переключателя ЗАПУСК; - нажать черную кнопку «× 104» ЧАСТОТА ПОВТОРЕНИЯ и установить по черной шкале частоту 100 к. Гц; - нажать кнопку « 0» переключателя ВРЕМЕННОЙ СДВИГ; - нажать белую кнопку «× 0, 1» переключателя ДЛИТЕЛЬНОСТЬ и установить на белой шкале длительность 0, 1 мкс;
- нажать кнопку «× 1» переключателя амплитуды основного импульса; - ручку АМПЛ повернуть влево до отказа; - Нажать кнопку или - включить прибор (тумблер СЕТЬ вверх) и прогреть в течение 15 мин. На экране осциллографа должен наблюдаться импульс соответствующей полярности, длительности 0, 1 мкс и амплитудой около 17 -20 В. Генератор готов к работе. Примечание. Подключение внешней нагрузки МЕНЕЕ 500 Ом к выходному гнезду 1: 1 НЕДОПУСТИМО. 6. 2. Проведение измерений - Перед работой необходимо подготовить в соответствии с предыдущим пунктом. Прибор допускает по роду запуска три режима работы: внутренний запуск, внешний запуск и разовый. Внутренний запуск. Нажать самую верхнюю кнопку переключателя ЗАПУСК. Установить кнопками и шкальным устройством ЧАСТОТА ПОВТОРЕНИЯ необходимую частоту повторения импульсов.
Кнопками и шкальным устройством ВРЕМЕННОЙ СДВИГ установить необходимый временной сдвиг основного импульса прибора относительно синхроимпульса. Если временной сдвиг не нужен, обязательно нажать кнопку « 0» переключателя ВРЕМЕННОЙ СДВИГ. Кнопками и шкальным устройством ДЛИТЕЛЬНОСТЬ установить необходимую длительность основных импульсов прибора, при этом МИНИМАЛЬНАЯ СКАЖНОСТЬ должна быть не менее 2. Кнопками , установить необходимую полярность. Кнопками делителя амплитуды (× 1, × 0, 3, × 0, 1, × 0, 03) и ручкой АМПЛ плавной регулировки амплитуды основных импульсов установить по шкале вольтметра необходимую амплитуду импульсов. Если амплитуда должна быть установлена не менее 0, 5 В, то внешняя нагрузка должна быть подключена к гнезду 1 : 1. Если необходима амплитуда менее 0, 5 В, то внешняя нагрузка должна быть подключена к гнезду 1 : 100. В этом случае необходимо нажать нижнюю кнопку делителя амплитуды «× 0, 03» . В случае необходимости засинхронизировать работающую совместно с генератором аппаратуру, соединить выходное гнездо

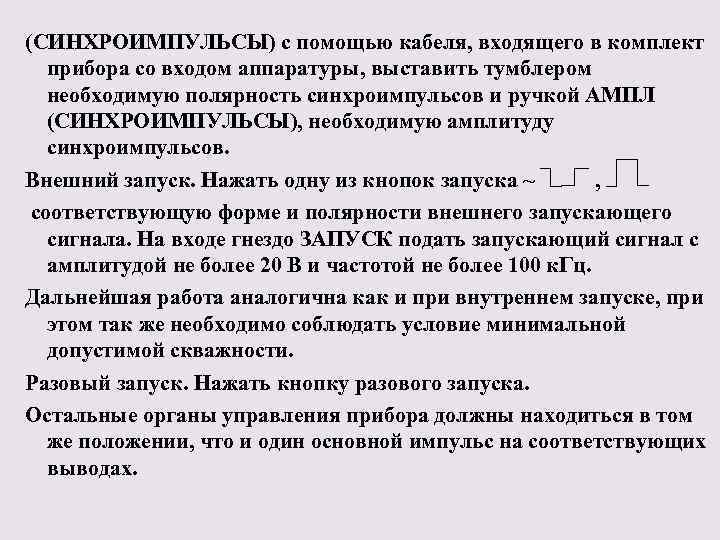

(СИНХРОИМПУЛЬСЫ) с помощью кабеля, входящего в комплект прибора со входом аппаратуры, выставить тумблером необходимую полярность синхроимпульсов и ручкой АМПЛ (СИНХРОИМПУЛЬСЫ), необходимую амплитуду синхроимпульсов. Внешний запуск. Нажать одну из кнопок запуска ~ , соответствующую форме и полярности внешнего запускающего сигнала. На входе гнездо ЗАПУСК подать запускающий сигнал с амплитудой не более 20 В и частотой не более 100 к. Гц. Дальнейшая работа аналогична как и при внутреннем запуске, при этом так же необходимо соблюдать условие минимальной допустимой скважности. Разовый запуск. Нажать кнопку разового запуска. Остальные органы управления прибора должны находиться в том же положении, что и один основной импульс на соответствующих выводах.
