Краснодар, 16 октября 2015 НОВАЯ РЕДАКЦИЯ ГОСТ 26633 ГРИГОРИЙ ВАСИЛЬЕВИЧ НЕСВЕТАЕВ ДОКТОР ТЕХНИЧЕСКИХ НАУК, ПРОФЕССОР, АКАДЕМИК РАЕ заведующий кафедрой ТСП Ростовского государственного строительного университета; 344022, Россия, г. Ростов-на-Дону, ул. Социалистическая, 162; e-mail: nesgrin@yandex. ru

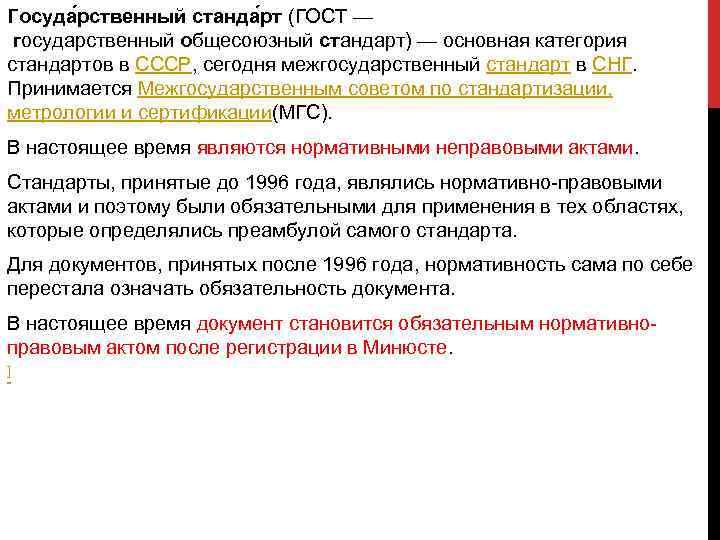

Госуда рственный станда рт (ГОСТ — государственный общесоюзный стандарт) — основная категория стандартов в СССР, сегодня межгосударственный стандарт в СНГ. Принимается Межгосударственным советом по стандартизации, метрологии и сертификации(МГС). В настоящее время являются нормативными неправовыми актами. Стандарты, принятые до 1996 года, являлись нормативно-правовыми актами и поэтому были обязательными для применения в тех областях, которые определялись преамбулой самого стандарта. Для документов, принятых после 1996 года, нормативность сама по себе перестала означать обязательность документа. В настоящее время документ становится обязательным нормативноправовым актом после регистрации в Минюсте. ]
В Российской Федерации федеральным законом о техническом регулировании № 184 -ФЗ от 27 декабря 2002 года разделены понятия «технический регламент» и «стандарт» , в связи с чем все стандарты должны утратить обязательный характер и применяться добровольно, кроме продукции, поставляемой по государственному оборонному заказу. До 1 сентября 2011 года в период до принятия соответствующих технических регламентов закон предусматривал обязательное исполнение требований стандартов в части, соответствующей целям защиты жизни или здоровья граждан, имущества физических или юридических лиц, государственного или муниципального имущества; охраны окружающей среды, жизни или здоровья животных и растений; предупреждения действий, вводящих в заблуждение приобретателей. C 1 сентября 2011 года все нормативные правовые акты и нормативные документы в области технического регулирования, не включенные в перечень обязательных, имеют добровольное применение.
С 01. 07. 2015 постановлением Правительства № 1521 от 26. 12. 2014 утвержден новый перечень: в него вошли 2 ГОСТ и 76 СП, в т. ч. отдельные пункты СП: СП 28. 13330. 2012 «Защита строительных конструкций от коррозии» СП 63. 13330. 2012 «Бетонные и железобетонные конструкции. Основные положения» СП 70. 13330. 2012 «Несущие и ограждающие конструкции»
-ГОСТ 26633 -2012 Бетон тяжелый и мелкозернистый. Технические условия (EN 206 -1: 2000, NEQ) (с 01. 2014 г. ) : (ГОСТ 10180 -2012 Бетоны. Методы определения прочности по контрольным образцам) ГОСТ 26633 – 2015? ? ? -ГОСТ 7473 – 2010 Смеси бетонные. Технические условия (с 01. 2012) : (ГОСТ 10181 -2014 Смеси бетонные. Методы испытаний) - ГОСТ 31384 – 2008 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования с 01. 03. 2010) - ГОСТ 18105 -2010 Бетоны. Правила контроля и оценки прочности. (с 01. 09. 2012) - ГОСТ 31914 – 2012 Бетоны высокопрочные тяжелые и мелкозернистые для монолитных конструкций. Правила контроля и оценки качества (с 01. 2014) - ГОСТ Р 55224− 2012 Цементы для транспортного строительства. Технические условия (с 01. 07. 2013) - ГОСТ 33174 – 2014 Дороги автомобильные общего пользования. Цемент. Технические требования. - ГОСТ 10178 - 85 Портландцемент и шлакопортландцемент. Технические условия - ГОСТ 31108 – 2003 Цементы общестроительные. Технические условия. - ГОСТ 24211 -2008 Добавки для бетонов и строительных растворов. Общие технические условия

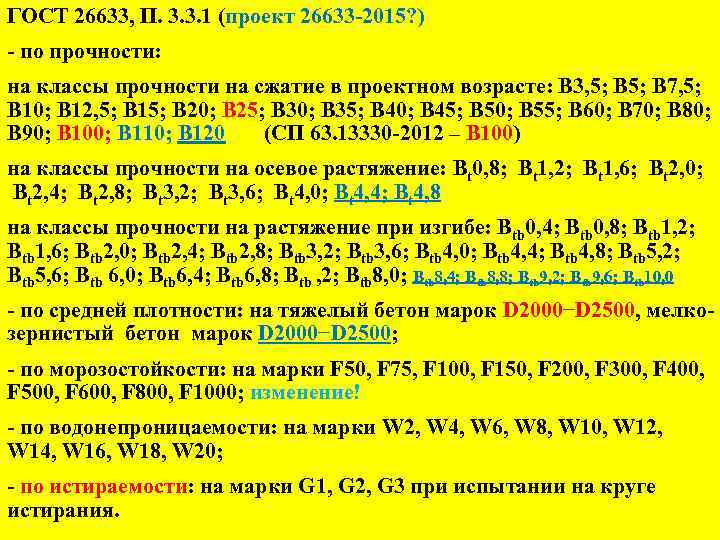

ГОСТ 26633, П. 3. 3. 1 (проект 26633 -2015? ) - по прочности: на классы прочности на сжатие в проектном возрасте: В 3, 5; В 7, 5; В 10; В 12, 5; В 15; В 20; В 25; В 30; В 35; В 40; В 45; В 50; В 55; В 60; В 70; В 80; В 90; В 100; В 110; В 120 (СП 63. 13330 -2012 – В 100) на классы прочности на осевое растяжение: Bt 0, 8; Bt 1, 2; Bt 1, 6; Bt 2, 0; Bt 2, 4; Bt 2, 8; Bt 3, 2; Bt 3, 6; Bt 4, 0; Bt 4, 4; Bt 4, 8 на классы прочности на растяжение при изгибе: Btb 0, 4; Btb 0, 8; Btb 1, 2; Btb 1, 6; Btb 2, 0; Btb 2, 4; Btb 2, 8; Btb 3, 2; Btb 3, 6; Btb 4, 0; Btb 4, 4; Btb 4, 8; Btb 5, 2; Btb 5, 6; Btb 6, 0; Btb 6, 4; Btb 6, 8; Btb , 2; Btb 8, 0; Btb 8, 4; Btb 8, 8; Btb 9, 2; Btb 9, 6; Btb 10, 0 - по средней плотности: на тяжелый бетон марок D 2000−D 2500, мелкозернистый бетон марок D 2000−D 2500; - по морозостойкости: на марки F 50, F 75, F 100, F 150, F 200, F 300, F 400, F 500, F 600, F 800, F 1000; изменение! - по водонепроницаемости: на марки W 2, W 4, W 6, W 8, W 10, W 12, W 14, W 16, W 18, W 20; - по истираемости: на марки G 1, G 2, G 3 при испытании на круге истирания.
ПРОЕКТ ГОСТ 26633 -2015 (? ) (EN 206 -1: 2000, NEQ) 3. 1 бетон - искусственный каменный строительный материал, получаемый в результате формования и затвердевания рационально подобранной и уплотнённой бетонной смеси. 3. 2 бетон тяжёлый - бетон плотной структуры, марки по средней плотности более D 2000 до D 2500 кг/м 3 на цементном вяжущем и плотных заполнителях. В окончательной редакции: 3. 3 бетон плотной структуры марки по средней плотности более D 2000 до D 2500 кг/м 3 на цементном вяжущем и мелких плотных заполнителях. В первых редакциях: 3. 3 бетон мелкозернистый - бетон плотной структуры (марки по средней плотности ? ? ? ) на цементном вяжущем и мелких плотных заполнителях.

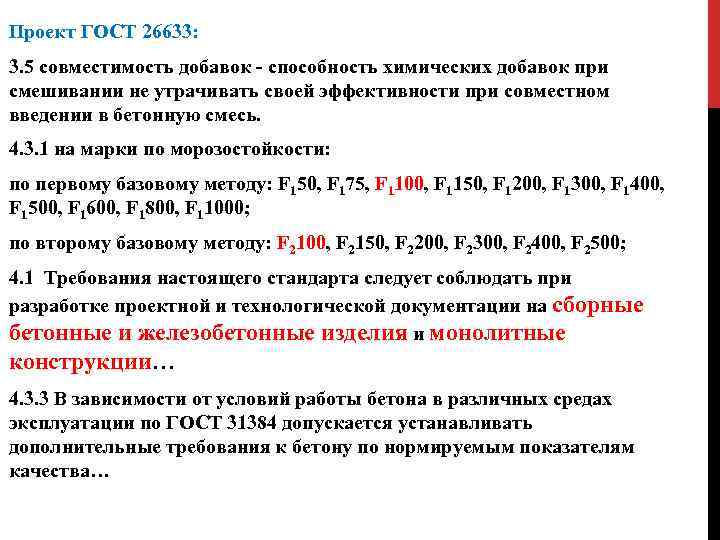

Проект ГОСТ 26633: 3. 5 совместимость добавок - способность химических добавок при смешивании не утрачивать своей эффективности при совместном введении в бетонную смесь. 4. 3. 1 на марки по морозостойкости: по первому базовому методу: F 150, F 175, F 1100, F 1150, F 1200, F 1300, F 1400, F 1500, F 1600, F 1800, F 11000; по второму базовому методу: F 2100, F 2150, F 2200, F 2300, F 2400, F 2500; 4. 1 Требования настоящего стандарта следует соблюдать при разработке проектной и технологической документации на сборные бетонные и железобетонные изделия и монолитные конструкции… 4. 3. 3 В зависимости от условий работы бетона в различных средах эксплуатации по ГОСТ 31384 допускается устанавливать дополнительные требования к бетону по нормируемым показателям качества…

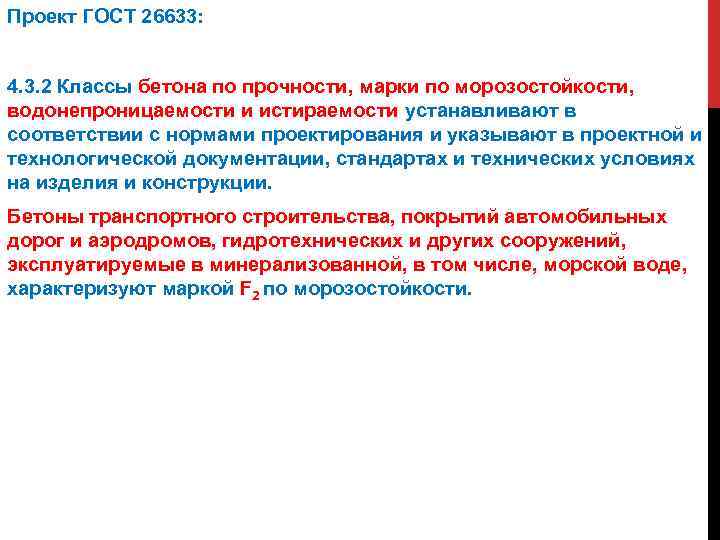

Проект ГОСТ 26633: 4. 3. 2 Классы бетона по прочности, марки по морозостойкости, водонепроницаемости и истираемости устанавливают в соответствии с нормами проектирования и указывают в проектной и технологической документации, стандартах и технических условиях на изделия и конструкции. Бетоны транспортного строительства, покрытий автомобильных дорог и аэродромов, гидротехнических и других сооружений, эксплуатируемые в минерализованной, в том числе, морской воде, характеризуют маркой F 2 по морозостойкости.
ГОСТ 26633 3. 3. 4 Технические требования к бетону, установленные в соответствии с 3. 3. 1, должны быть обеспечены изготовителем конструкций и изделий в проектном возрасте, который указывают в проектной документации и назначают в соответствии с нормами проектирования в зависимости от условий твердения бетона, способов возведения и сроков фактического загружения этих конструкций и изделий. ГОСТ 26633 -91* 1. 3. 7. Технические требования к бетону, установленные в пп. 1. 3. 1 -1. 3. 6 должны быть обеспечены изготовителем конструкции в проектном возрасте…

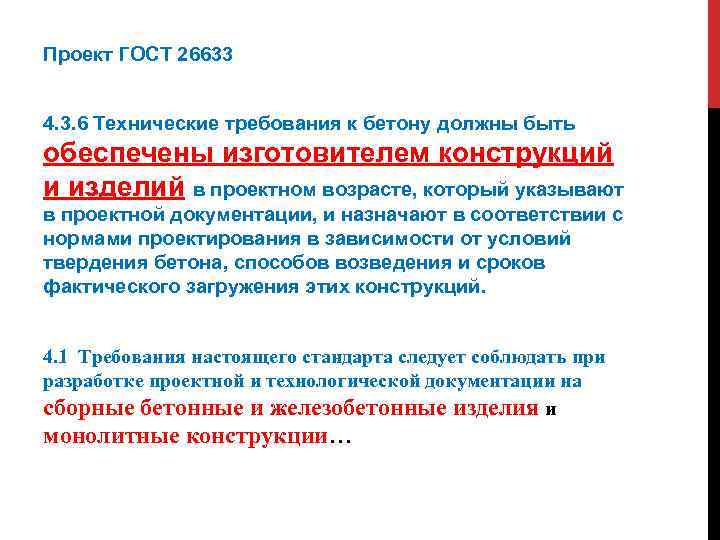

Проект ГОСТ 26633 4. 3. 6 Технические требования к бетону должны быть обеспечены изготовителем конструкций и изделий в проектном возрасте, который указывают в проектной документации, и назначают в соответствии с нормами проектирования в зависимости от условий твердения бетона, способов возведения и сроков фактического загружения этих конструкций. 4. 1 Требования настоящего стандарта следует соблюдать при разработке проектной и технологической документации на сборные бетонные и железобетонные изделия и монолитные конструкции…

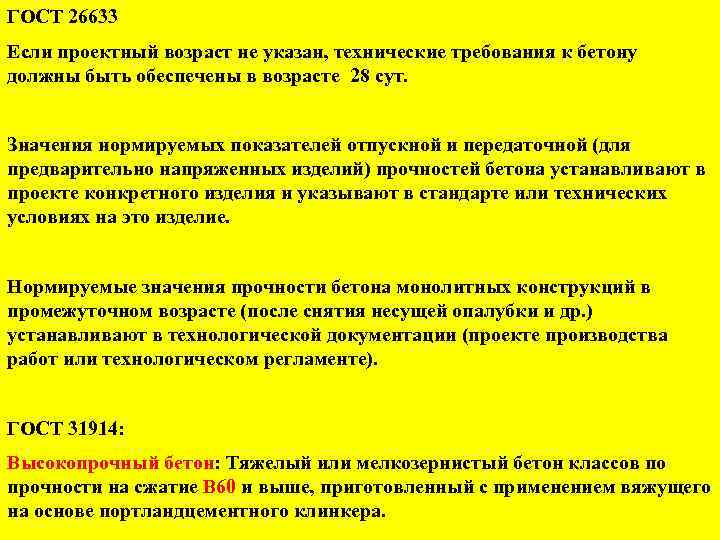

ГОСТ 26633 Если проектный возраст не указан, технические требования к бетону должны быть обеспечены в возрасте 28 сут. Значения нормируемых показателей отпускной и передаточной (для предварительно напряженных изделий) прочностей бетона устанавливают в проекте конкретного изделия и указывают в стандарте или технических условиях на это изделие. Нормируемые значения прочности бетона монолитных конструкций в промежуточном возрасте (после снятия несущей опалубки и др. ) устанавливают в технологической документации (проекте производства работ или технологическом регламенте). ГОСТ 31914: Высокопрочный бетон: Тяжелый или мелкозернистый бетон классов по прочности на сжатие В 60 и выше, приготовленный с применением вяжущего на основе портландцементного клинкера.

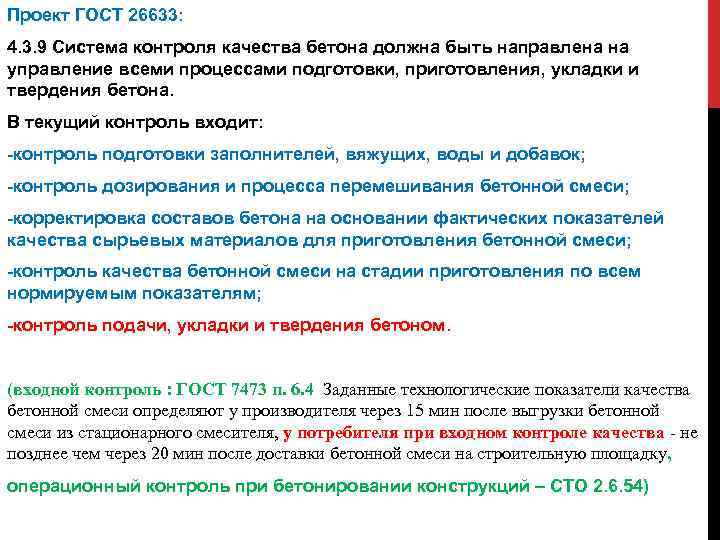

Проект ГОСТ 26633: 4. 3. 9 Система контроля качества бетона должна быть направлена на управление всеми процессами подготовки, приготовления, укладки и твердения бетона. В текущий контроль входит: -контроль подготовки заполнителей, вяжущих, воды и добавок; -контроль дозирования и процесса перемешивания бетонной смеси; -корректировка составов бетона на основании фактических показателей качества сырьевых материалов для приготовления бетонной смеси; -контроль качества бетонной смеси на стадии приготовления по всем нормируемым показателям; -контроль подачи, укладки и твердения бетоном. (входной контроль : ГОСТ 7473 п. 6. 4 Заданные технологические показатели качества бетонной смеси определяют у производителя через 15 мин после выгрузки бетонной смеси из стационарного смесителя, у потребителя при входном контроле качества - не позднее чем через 20 мин после доставки бетонной смеси на строительную площадку, операционный контроль при бетонировании конструкций – СТО 2. 6. 54)

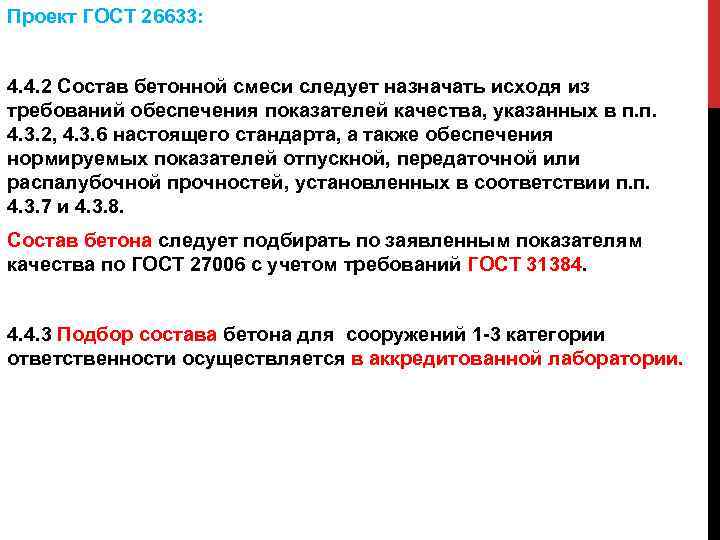

Проект ГОСТ 26633: 4. 4. 2 Состав бетонной смеси следует назначать исходя из требований обеспечения показателей качества, указанных в п. п. 4. 3. 2, 4. 3. 6 настоящего стандарта, а также обеспечения нормируемых показателей отпускной, передаточной или распалубочной прочностей, установленных в соответствии п. п. 4. 3. 7 и 4. 3. 8. Состав бетона следует подбирать по заявленным показателям качества по ГОСТ 27006 с учетом требований ГОСТ 31384. 4. 4. 3 Подбор состава бетона для сооружений 1 -3 категории ответственности осуществляется в аккредитованной лаборатории.
Проект ГОСТ 26633: 4. 4. 4 Плотность бетонной смеси для тяжелого бетона в уплотненном состоянии должна составлять не менее 0. 98, а для мелкозернистого бетона не менее 0, 96, по отношению к расчётной плотности смеси, полученной при расчете методом абсолютных объёмов.

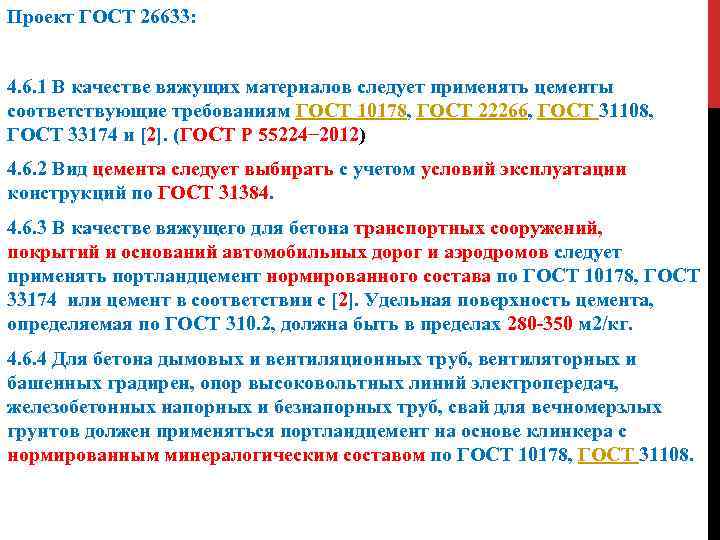

Проект ГОСТ 26633: 4. 6. 1 В качестве вяжущих материалов следует применять цементы соответствующие требованиям ГОСТ 10178, ГОСТ 22266, ГОСТ 31108, ГОСТ 33174 и [2]. (ГОСТ Р 55224− 2012) 4. 6. 2 Вид цемента следует выбирать с учетом условий эксплуатации конструкций по ГОСТ 31384. 4. 6. 3 В качестве вяжущего для бетона транспортных сооружений, покрытий и оснований автомобильных дорог и аэродромов следует применять портландцемент нормированного состава по ГОСТ 10178, ГОСТ 33174 или цемент в соответствии c [2]. Удельная поверхность цемента, определяемая по ГОСТ 310. 2, должна быть в пределах 280 -350 м 2/кг. 4. 6. 4 Для бетона дымовых и вентиляционных труб, вентиляторных и башенных градирен, опор высоковольтных линий электропередач, железобетонных напорных и безнапорных труб, свай для вечномерзлых грунтов должен применяться портландцемент на основе клинкера с нормированным минералогическим составом по ГОСТ 10178, ГОСТ 31108.
4. 6. 5 Для бетонов массивных сооружений следует применять сульфатостойкий цемент, сульфатостойкий шлакопортландцемент по ГОСТ 22266, шлакопортландцемент и портландцемент нормированного состава с содержанием С 3 А до 7%, С 3 S до 50%. 4. 6. 6 Цемент для гидротехнических сооружений следует применять в зависимости от месторасположения зоны сооружения и агрессивности среды с учетом требований ГОСТ 31384: - для бетонов внутренней и подводной зоны сооружения сульфатостойкий цемент или сульфатостойкий шлакопортландцемент по ГОСТ 22266, портландцемент и шлакопортландцемент, соответствующие ГОСТ 10178 или цементы ЦЕМ I - ЦЕМ V ГОСТ 31108. - для бетона наружной зоны и бетона зоны переменного уровня воды сульфатостойкий цемент ЦЕМ I СС (? ) или ЦЕМ II/А-Ш СС, ЦЕМ II/В-Ш СС, соответствующие требованиям ГОСТ 22266; портландцемент ПЦ Д 0 -Н и ПЦ Д 20 -Н с минеральной добавкой гранулированного доменного шлака до 15% по ГОСТ 10178; ЦЕМ I, ЦЕМ II нормированного состава с минеральной добавкой гранулированного доменного шлака до 15% по ГОСТ 31108. 4. 6. 7 Для бетонов класса B 60 и выше следует применять портландцемент без минеральных добавок марки не менее ПЦ 500 по ГОСТ 10178 или класса не менее ЦЕМ I 42, 5 по ГОСТ 31108 с содержанием С 3 А не более 8%.
Проект ГОСТ 26633: 4. 7. 2. В качестве мелкого заполнителя для бетонов применяют природный песок по ГОСТ 8736, песок из отсевов дробления горных пород по ГОСТ 31424, их смеси, песок из доменных и ферросплавных шлаков черной металлургии по ГОСТ 5578, а также мелкозернистые золошлаковые смеси по ГОСТ 25592 с истинной плотностью от 2000 до 2800 кг/м 3. 4. 7. 3. Содержание пылевидных и глинистых частиц в мелком заполнителе должно быть не более 3% по массе. 4. 7. 4. Содержание пылевидных и глинистых частиц в мелком заполнителе бетона класса В 60 и выше должно быть не более 2% по массе. 4. 7. 8. Морозостойкость песка для бетона транспортных и гидротехнических сооружений следует определять на фракции 1, 25 - 5, 0 мм. После 25 циклов замораживания и оттаивания по ГОСТ 8735 содержание песка фракции менее 1. 25 мм не должно быть более 7%.

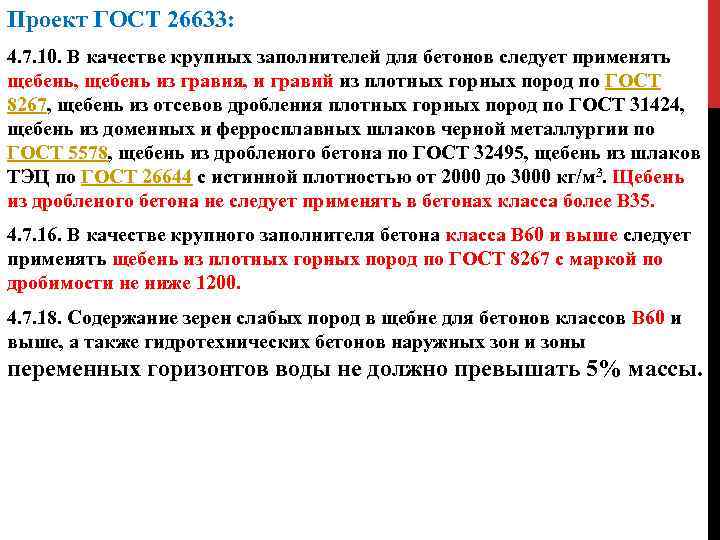

Проект ГОСТ 26633: 4. 7. 10. В качестве крупных заполнителей для бетонов следует применять щебень, щебень из гравия, и гравий из плотных горных пород по ГОСТ 8267, щебень из отсевов дробления плотных горных пород по ГОСТ 31424, щебень из доменных и ферросплавных шлаков черной металлургии по ГОСТ 5578, щебень из дробленого бетона по ГОСТ 32495, щебень из шлаков ТЭЦ по ГОСТ 26644 с истинной плотностью от 2000 до 3000 кг/м 3. Щебень из дробленого бетона не следует применять в бетонах класса более В 35. 4. 7. 16. В качестве крупного заполнителя бетона класса В 60 и выше следует применять щебень из плотных горных пород по ГОСТ 8267 с маркой по дробимости не ниже 1200. 4. 7. 18. Содержание зерен слабых пород в щебне для бетонов классов В 60 и выше, а также гидротехнических бетонов наружных зон и зоны переменных горизонтов воды не должно превышать 5% массы.
Проект ГОСТ 26633: 4. 7. 19 Содержание пылевидных и глинистых частиц в щебне из изверженных и метаморфических пород, щебне из гравия и в гравии не должно превышать для бетонов классов В 25 и более 1, 0 % от массы. 4. 7. 26. Содержание зерен пластинчатой (лещадной) и игловатой форм в крупном заполнителе не должно превышать 35 % массы. Содержание в крупном заполнителе зерен пластинчатой (лещадной) и игловатой формы для бетонов железобетонных шпал, опор контактной сети, линий связи, автоблокировки, а также пролетных строений мостов и мостовых конструкций, покрытий автомобильных дорог и аэродромов не должно превышать 25%. Содержание зерен пластинчатой (лещадной) и игловатой форм в щебне для бетонов классов В 60 и выше не должно превышать 15%.
Проект ГОСТ 26633: 4. 7. 27. При проектных требованиях по морозостойкости бетона F 1200 (F 2100) и выше, следует применять крупный заполнитель из изверженных и метаморфических пород с водопоглощением не более 1, 0%, из осадочных пород – с водопоглощением не более 2, 5%. Морозостойкость крупного заполнителя в зависимости от условий эксплуатации бетона должна быть не ниже указанной в таблице 8 Среднемесячная От 0 до минус 10 температура наиболее холодного месяца, °С Морозостойкость F 100 щебня и гравия От минус 10 до минус 20 Ниже минус 20 F 200 F 300
ГОСТ 26633 п. 3. 3. 7 Минимальный расход цемента … в неагрессивных средах (в ГОСТ 31384 неагрессивная среда – только Х 0)!!! Вид конструкции Условия Вид и расход цементов, кг/м 3 эксплуатации ПЦ-Д 0, ПЦ-Д 20, ШПЦ, по ГОСТ 31384 ПЦ-Д 5, ССПЦССШПЦ, (графа ССПЦ- 20, ЦЕМ III, исключена из Д 0, ЦЕМ II ЦЕМ IV, проекта ГОСТ) ЦЕМ I ЦЕМ V Неармированные Х 0 Не нормируют ХС 4 Армированные с ненапрягаемой арматурой Армированные с предварительно напряженной армату-рой 150 170 Х 0 150 170 180 ХС 4 200 220 240 Х 0 220 240 270 ХС 4 240 270 300

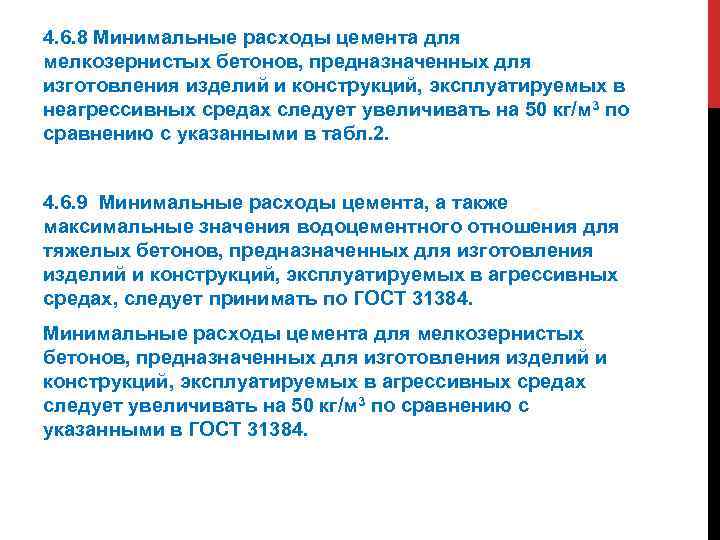

4. 6. 8 Минимальные расходы цемента для мелкозернистых бетонов, предназначенных для изготовления изделий и конструкций, эксплуатируемых в неагрессивных средах следует увеличивать на 50 кг/м 3 по сравнению с указанными в табл. 2. 4. 6. 9 Минимальные расходы цемента, а также максимальные значения водоцементного отношения для тяжелых бетонов, предназначенных для изготовления изделий и конструкций, эксплуатируемых в агрессивных средах, следует принимать по ГОСТ 31384. Минимальные расходы цемента для мелкозернистых бетонов, предназначенных для изготовления изделий и конструкций, эксплуатируемых в агрессивных средах следует увеличивать на 50 кг/м 3 по сравнению с указанными в ГОСТ 31384.

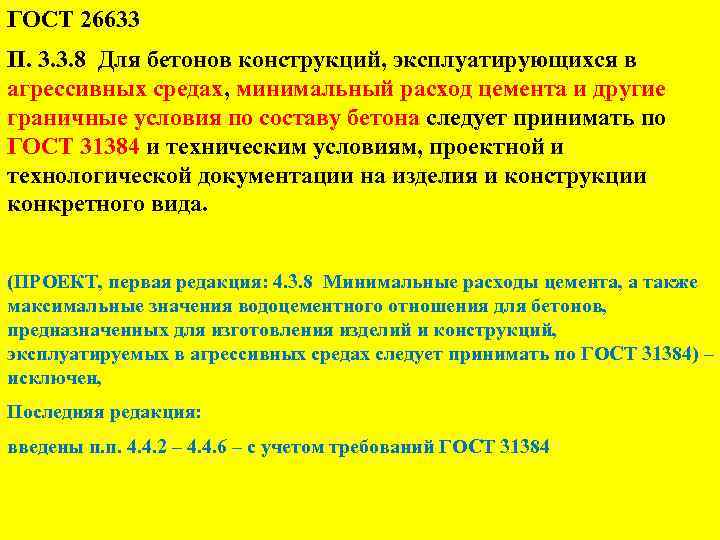

ГОСТ 26633 П. 3. 3. 8 Для бетонов конструкций, эксплуатирующихся в агрессивных средах, минимальный расход цемента и другие граничные условия по составу бетона следует принимать по ГОСТ 31384 и техническим условиям, проектной и технологической документации на изделия и конструкции конкретного вида. (ПРОЕКТ, первая редакция: 4. 3. 8 Минимальные расходы цемента, а также максимальные значения водоцементного отношения для бетонов, предназначенных для изготовления изделий и конструкций, эксплуатируемых в агрессивных средах следует принимать по ГОСТ 31384) – исключен, Последняя редакция: введены п. п. 4. 4. 2 – 4. 4. 6 – с учетом требований ГОСТ 31384

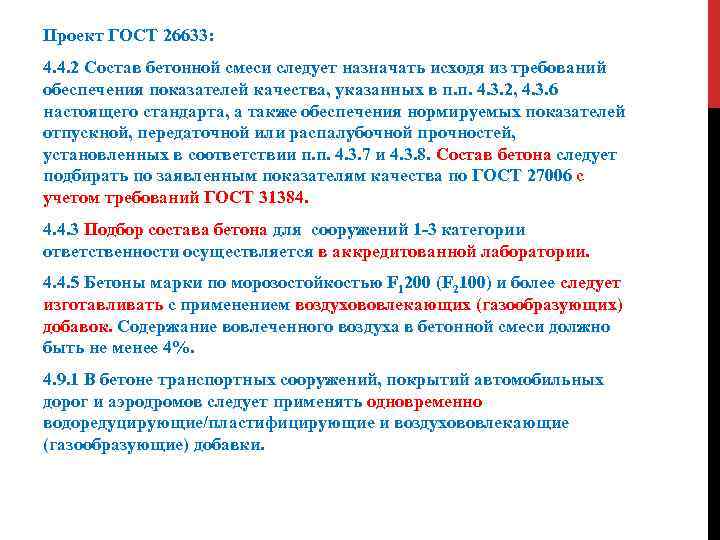

Проект ГОСТ 26633: 4. 4. 2 Состав бетонной смеси следует назначать исходя из требований обеспечения показателей качества, указанных в п. п. 4. 3. 2, 4. 3. 6 настоящего стандарта, а также обеспечения нормируемых показателей отпускной, передаточной или распалубочной прочностей, установленных в соответствии п. п. 4. 3. 7 и 4. 3. 8. Состав бетона следует подбирать по заявленным показателям качества по ГОСТ 27006 с учетом требований ГОСТ 31384. 4. 4. 3 Подбор состава бетона для сооружений 1 -3 категории ответственности осуществляется в аккредитованной лаборатории. 4. 4. 5 Бетоны марки по морозостойкостью F 1200 (F 2100) и более следует изготавливать с применением воздухововлекающих (газообразующих) добавок. Содержание вовлеченного воздуха в бетонной смеси должно быть не менее 4%. 4. 9. 1 В бетоне транспортных сооружений, покрытий автомобильных дорог и аэродромов следует применять одновременно водоредуцирующие/пластифицирующие и воздухововлекающие (газообразующие) добавки.

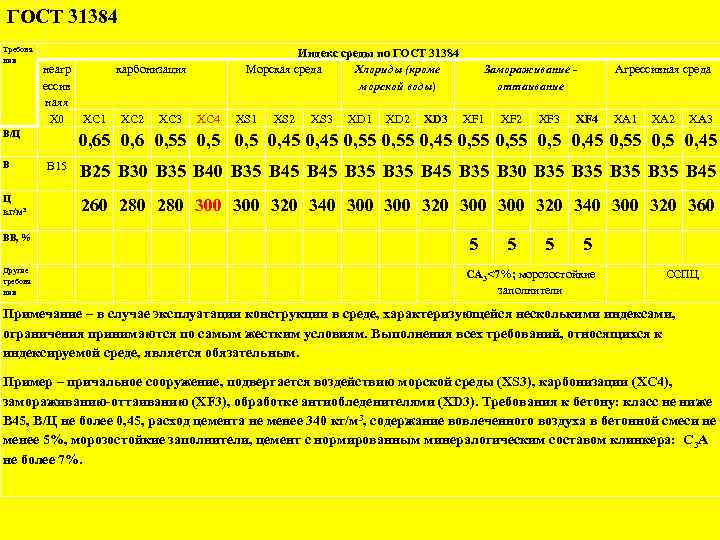

ГОСТ 31384 Требова ния В/Ц В неагр ессив наяя Х 0 Индекс среды по ГОСТ 31384 Морская среда Хлориды (кроме морской воды) карбонизация ХС 1 ХС 2 ХС 3 ХС 4 XS 1 XS 2 XS 3 XD 1 XD 2 XD 3 Замораживание оттаивание XF 1 XF 2 XF 3 Агрессивная среда XF 4 XA 1 XA 2 XA 3 0, 65 0, 6 0, 55 0, 45 0, 55 0, 45 0, 45 В 15 В 25 В 30 В 35 В 45 В 35 В 30 В 35 В 45 Ц кг/м 3 260 280 300 320 340 300 320 360 ВВ, % Другие требова ния 5 5 СА 3<7%; морозостойкие заполнители ССПЦ Примечание – в случае эксплуатации конструкции в среде, характеризующейся несколькими индексами, ограничения принимаются по самым жестким условиям. Выполнения всех требований, относящихся к индексируемой среде, является обязательным. Пример – причальное сооружение, подвергается воздействию морской среды (XS 3), карбонизации (XC 4), замораживанию-оттаиванию (XF 3), обработке антиобледенителями (XD 3). Требования к бетону: класс не ниже В 45, В/Ц не более 0, 45, расход цемента не менее 340 кг/м 3, содержание вовлеченного воздуха в бетонной смеси не менее 5%, морозостойкие заполнители, цемент с нормированным минералогическим составом клинкера: С 3 А не более 7%.
СТО НОСТРОЙ 2. 6. 54 – 2011 с изм. 2013 № Класс Марка бетона по прочнос морозостойкости водонепроницае прочности ти на мости на сжатие 1 2 1 F F max W W max 2 сжатие Среднее Рекомендуемая марка значение цемента прочности ГОСТ 10178 бетона для (Класс цемента ГОСТ подбора состава, 31108) МПа 28 400 (32, 5) 1 B 20 M 250 50 150 4 8 2 В 22, 5 М 300 50 200 6 10 31 400 (32, 5) 3 В 25 М 350 50 150 4 8 35 500 (42, 5) 4 В 27, 5 М 350 50 150 6 10 38 500 (42, 5) 5 В 30 М 400 75 200 6 10 41 500 (42, 5) 6 В 35 М 450 100 300 6 10 48 500 (42, 5) 7 В 40 М 550 200 400 8 12 55 500 (42, 5) 8 В 45 М 600 300 600 10 16 62 500 (52, 5) 9 В 50 М 700 400 1000 12 20 69 500 (52, 5) Примечания 1 При соблюдении требований к качеству материалов и условиям производства работ; 2 При реализации специальных мероприятий, направленных на повышение морозостойкости или водонепроницаемости бетона
Проект ГОСТ 26633: 4. 4. 6 Для бетона конструктивных слоев дорог и аэродромов водоцементное отношение и объем вовлеченного в бетонную смесь воздуха должны соответствовать приведенным в таблице 1. Конструктивный слой Водо-цементное отношение, не более Объем вовлеченного в бетонной смеси воздуха, %* Однослойное или верхний слой двухслойного покрытия 0, 45 Нижний слой двухслойного покрытия 0, 50 5, 0 – 7, 0 4, 0 – 7, 0 3, 5 – 5, 0 3, 0 – 8, 0 Не нормируется Основание 0, 90 *над чертой – для тяжёлого бетона, под чертой – для мелкозернистого бетона По ГОСТ 31384 среда эксплуатации: XD 3 B 45; В/Ц < 0, 45 XF 3 B 35; В/Ц < 0, 5; BB 5%; Cз. А <7%

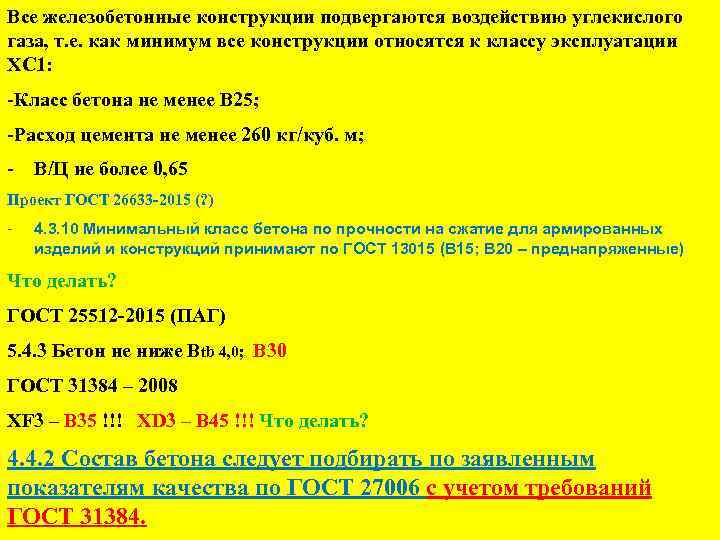

Все железобетонные конструкции подвергаются воздействию углекислого газа, т. е. как минимум все конструкции относятся к классу эксплуатации ХС 1: -Класс бетона не менее В 25; -Расход цемента не менее 260 кг/куб. м; - В/Ц не более 0, 65 Проект ГОСТ 26633 -2015 (? ) - 4. 3. 10 Минимальный класс бетона по прочности на сжатие для армированных изделий и конструкций принимают по ГОСТ 13015 (В 15; В 20 – преднапряженные) Что делать? ГОСТ 25512 -2015 (ПАГ) 5. 4. 3 Бетон не ниже Btb 4, 0; В 30 ГОСТ 31384 – 2008 XF 3 – B 35 !!! XD 3 – B 45 !!! Что делать? 4. 4. 2 Состав бетона следует подбирать по заявленным показателям качества по ГОСТ 27006 с учетом требований ГОСТ 31384.

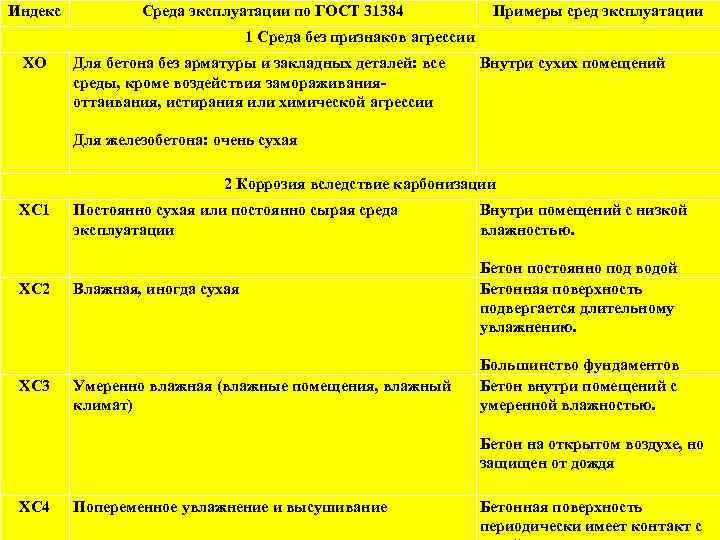

Индекс Среда эксплуатации по ГОСТ 31384 Примеры сред эксплуатации 1 Среда без признаков агрессии ХО Для бетона без арматуры и закладных деталей: все среды, кроме воздействия замораживанияоттаивания, истирания или химической агрессии Внутри сухих помещений Для железобетона: очень сухая 2 Коррозия вследствие карбонизации ХС 1 ХС 2 ХС 3 Постоянно сухая или постоянно сырая среда эксплуатации Влажная, иногда сухая Умеренно влажная (влажные помещения, влажный климат) Внутри помещений с низкой влажностью. Бетон постоянно под водой Бетонная поверхность подвергается длительному увлажнению. Большинство фундаментов Бетон внутри помещений с умеренной влажностью. Бетон на открытом воздухе, но защищен от дождя ХС 4 Попеременное увлажнение и высушивание Бетонная поверхность периодически имеет контакт с

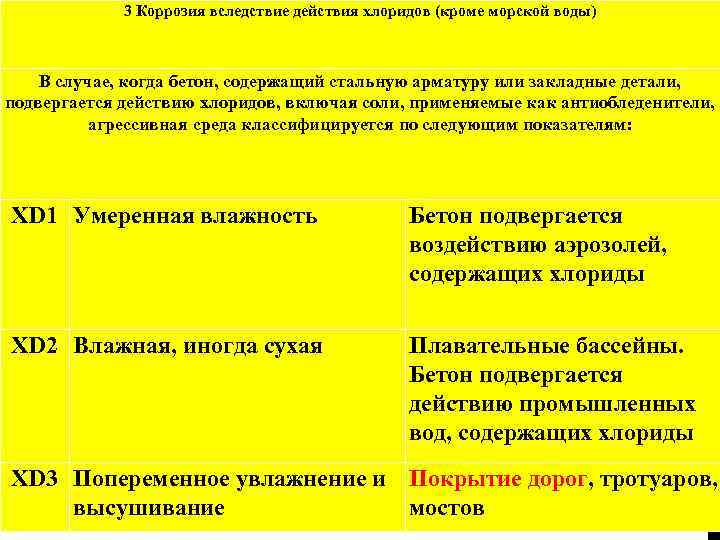

3 Коррозия вследствие действия хлоридов (кроме морской воды) В случае, когда бетон, содержащий стальную арматуру или закладные детали, подвергается действию хлоридов, включая соли, применяемые как антиобледенители, агрессивная среда классифицируется по следующим показателям: XD 1 Умеренная влажность Бетон подвергается воздействию аэрозолей, содержащих хлориды XD 2 Влажная, иногда сухая Плавательные бассейны. Бетон подвергается действию промышленных вод, содержащих хлориды XD 3 Попеременное увлажнение и Покрытие дорог, тротуаров, высушивание мостов

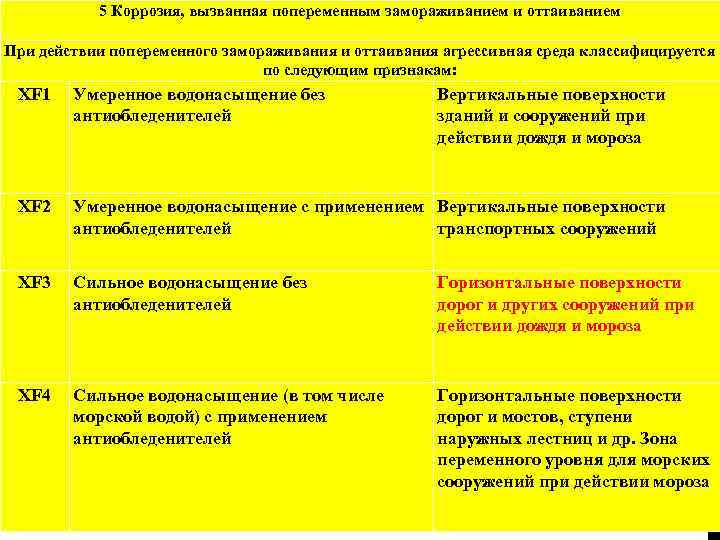

5 Коррозия, вызванная попеременным замораживанием и оттаиванием При действии попеременного замораживания и оттаивания агрессивная среда классифицируется по следующим признакам: XF 1 Умеренное водонасыщение без антиобледенителей Вертикальные поверхности зданий и сооружений при действии дождя и мороза XF 2 Умеренное водонасыщение с применением Вертикальные поверхности антиобледенителей транспортных сооружений XF 3 Сильное водонасыщение без антиобледенителей Горизонтальные поверхности дорог и других сооружений при действии дождя и мороза XF 4 Сильное водонасыщение (в том числе морской водой) с применением антиобледенителей Горизонтальные поверхности дорог и мостов, ступени наружных лестниц и др. Зона переменного уровня для морских сооружений при действии мороза

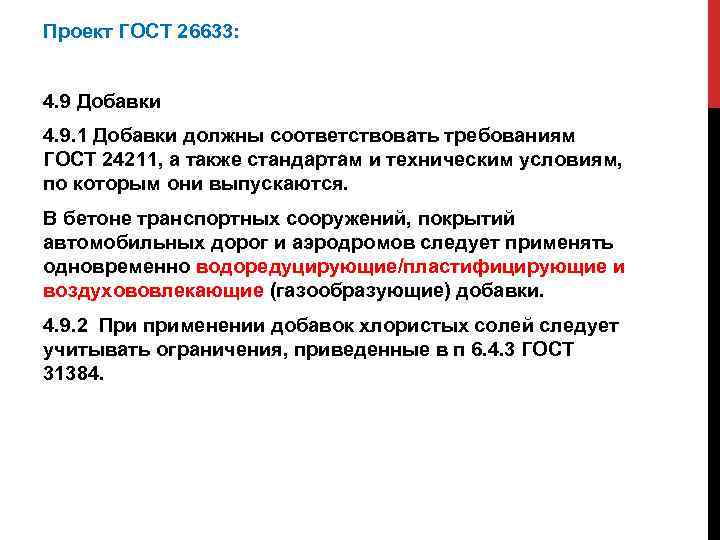

Проект ГОСТ 26633: 4. 9 Добавки 4. 9. 1 Добавки должны соответствовать требованиям ГОСТ 24211, а также стандартам и техническим условиям, по которым они выпускаются. В бетоне транспортных сооружений, покрытий автомобильных дорог и аэродромов следует применять одновременно водоредуцирующие/пластифицирующие и воздухововлекающие (газообразующие) добавки. 4. 9. 2 При применении добавок хлористых солей следует учитывать ограничения, приведенные в п 6. 4. 3 ГОСТ 31384.

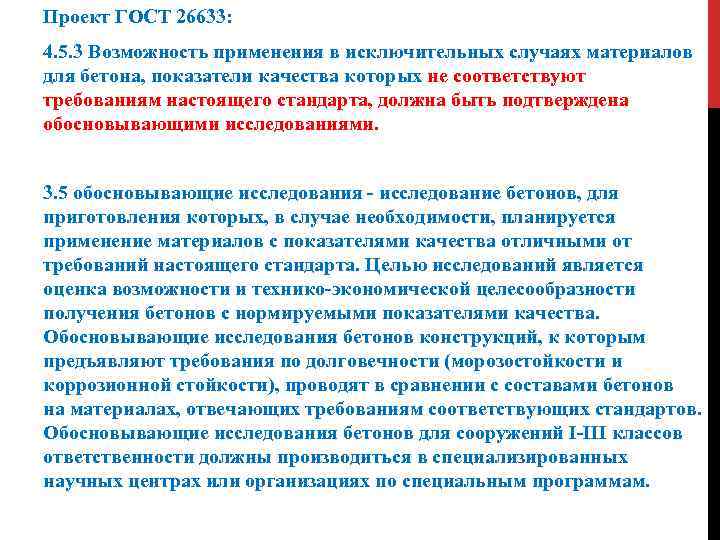

Проект ГОСТ 26633: 4. 5. 3 Возможность применения в исключительных случаях материалов для бетона, показатели качества которых не соответствуют требованиям настоящего стандарта, должна быть подтверждена обосновывающими исследованиями. 3. 5 обосновывающие исследования - исследование бетонов, для приготовления которых, в случае необходимости, планируется применение материалов с показателями качества отличными от требований настоящего стандарта. Целью исследований является оценка возможности и технико-экономической целесообразности получения бетонов с нормируемыми показателями качества. Обосновывающие исследования бетонов конструкций, к которым предъявляют требования по долговечности (морозостойкости и коррозионной стойкости), проводят в сравнении с составами бетонов на материалах, отвечающих требованиям соответствующих стандартов. Обосновывающие исследования бетонов для сооружений I-III классов ответственности должны производиться в специализированных научных центрах или организациях по специальным программам.
Спасибо за внимание!
