Коттедж
Цель проекта Цель курсового проекта – освоение студентами основных принципов организации помещений жилого дома усадебного типа с учетом факторов, влияющих на создание комфортной жилой среды для семьи, в конкретных природно климатических и градостроительных условиях.

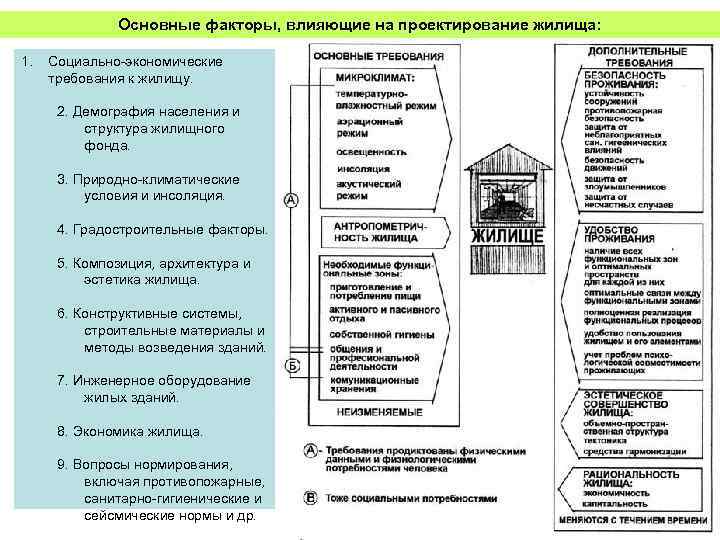

Основные факторы, влияющие на проектирование жилища: 1. Социально экономические требования к жилищу. 2. Демография населения и структура жилищного фонда. 3. Природно климатические условия и инсоляция. 4. Градостроительные факторы. 5. Композиция, архитектура и эстетика жилища. 6. Конструктивные системы, строительные материалы и методы возведения зданий. 7. Инженерное оборудование жилых зданий. 8. Экономика жилища. 9. Вопросы нормирования, включая противопожарные, санитарно гигиенические и сейсмические нормы и др.
1. Социально экономические требования к жилищу. Зависят от уровня достатка семьи и влияют на степень комфорта жилища. С учетом социальных факторов жилые дома усадебного типа условно можно разделить на 3 категории комфортности: 1. для людей с низким достатком (бюджетные) 18 20 кв. м общей площади на человека;
2. для среднего класса (коттеджи) 25 кв. м общей площади на человека;

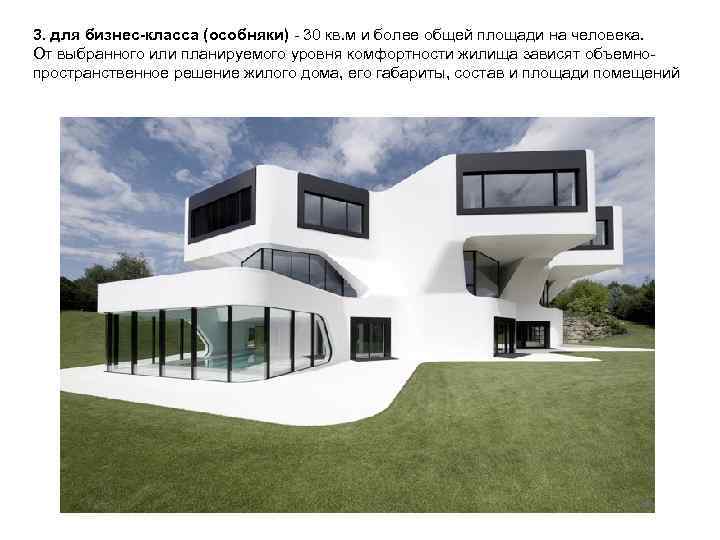

3. для бизнес класса (особняки) 30 кв. м и более общей площади на человека. От выбранного или планируемого уровня комфортности жилища зависят объемно пространственное решение жилого дома, его габариты, состав и площади помещений

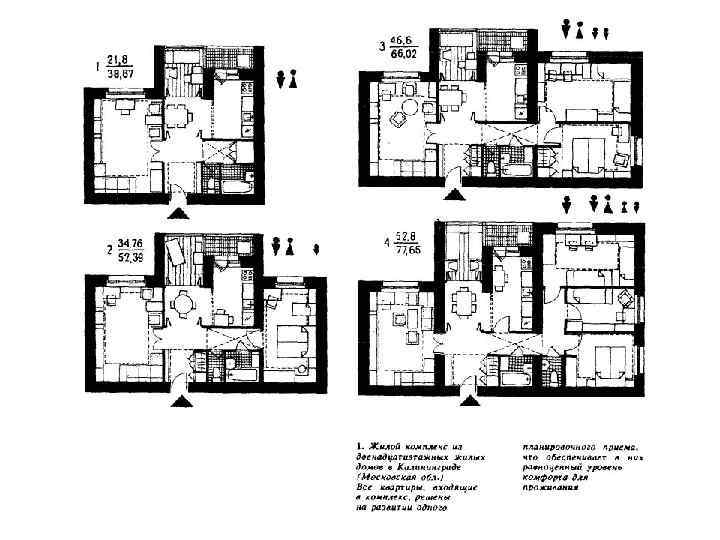

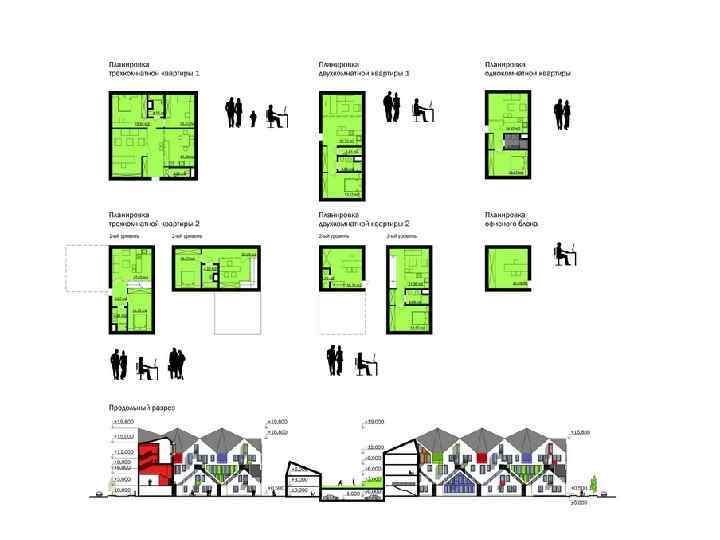

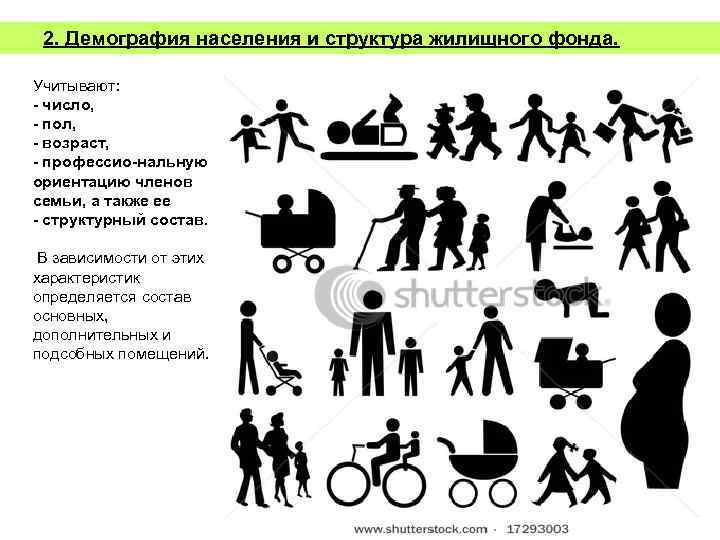

2. Демография населения и структура жилищного фонда. Учитывают: число, пол, возраст, профессио нальную ориентацию членов семьи, а также ее структурный состав. В зависимости от этих характеристик определяется состав основных, дополнительных и подсобных помещений.

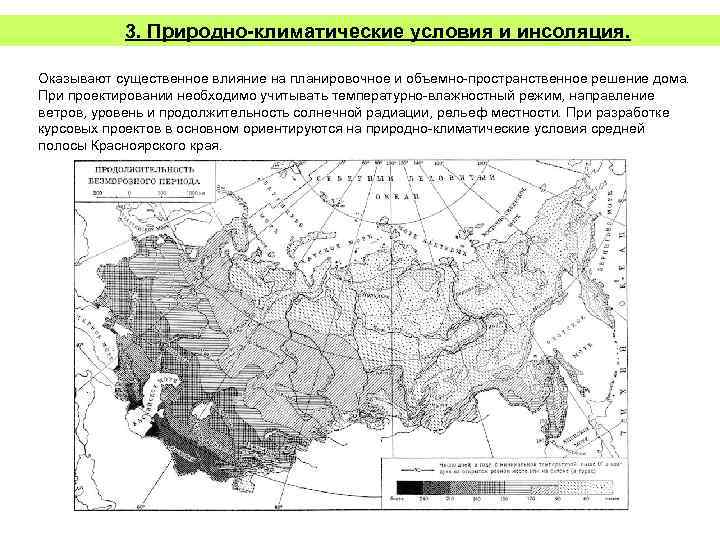

3. Природно климатические условия и инсоляция. Оказывают существенное влияние на планировочное и объемно пространственное решение дома. При проектировании необходимо учитывать температурно влажностный режим, направление ветров, уровень и продолжительность солнечной радиации, рельеф местности. При разработке курсовых проектов в основном ориентируются на природно климатические условия средней полосы Красноярского края.
Инсоляция облучение жилища прямыми солнечными лучами имеет большое гигиеничное значение. Солнечные лучи имеют высокий бактерицидный эффект и совершают значительное положительное тонизирующее влияние на психологическое состояние человека. Эффект солнечного облучения зависит от продолжительности процесса, поэтому инсоляцию измеряют в часах, ее продолжительность нормируется государственными строительными нормами. Минимальная необходимая инсоляция помещений 2, 5 часа прямого беспрерывного облучения на 22 марта или 22 сентября (период весеннего и осеннего равноденствия). Обеспечивается инсоляция соответствующей ориентацией жилых комнат.
Расположение дома на участке с учетом ориентации, подключения к транспортным и инженерным сетям и по отношению к другим сооружениям является предпосылкой для равномерного освещения в течение дня. Задачей архитектурного проекта является создание желаемых условий освещения для различных групп помещений. РАСПОЛОЖЕНИЕ ДОМА И ЕГО ПОМЕЩЕНИЙ Необходимо учитывать главное направление ветров. В Сибири, в основном, неблагоприятны с точ ки зрения ветров и осадков запад ная и юго западная стороны. Юг, юго восток благоприятны для расположения жилых зданий. Холодные ветры зимой дуют с севера и северо запада. Расположение помещений Все жилые пространства и спальни желательно ориентировать в сад, на солнечную сторону, все хозяйственные в сторону улицы * [1]. Помещения, за некоторым исключением, во время их основного использования должны иметь хорошую инсоляцию. На основе карт инсоляции можно точно определить, как освещает солнце комнату или ее часть в определенный час определенного времени года. Карты инсоляции позволяют уточнить ориентацию дома и его удаление от соседних зданий, деревьев и т. п.
4. Градостроительные факторы. Предопределяют объемно планировочные характеристики здания в зависимости от его нахождения в конкретной гра достроительной среде, а именно: • • Положение и размеры приусадебного участка, Ориентация по сторонам света, условия зрительного восприятия, Композиционно художественные особенности застройки. Учет сложившейся исторической среды и памятников архитектуры.

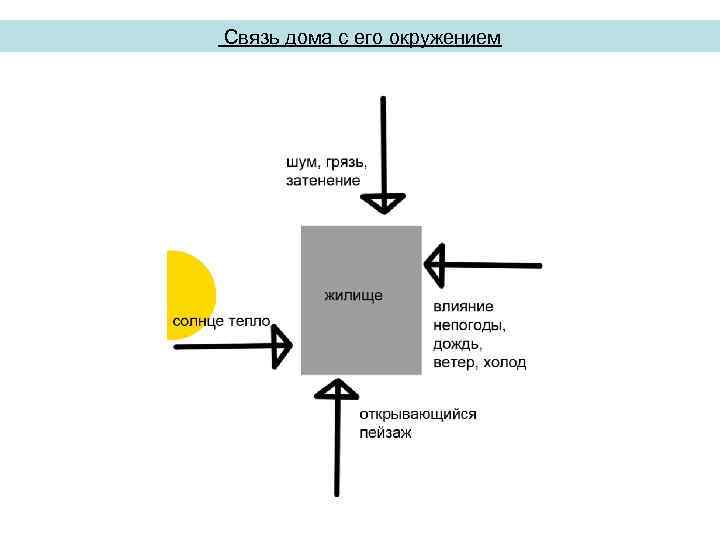

Связь дома с его окружением
Размещение дома в градостроительной и ландшафтной ситуации

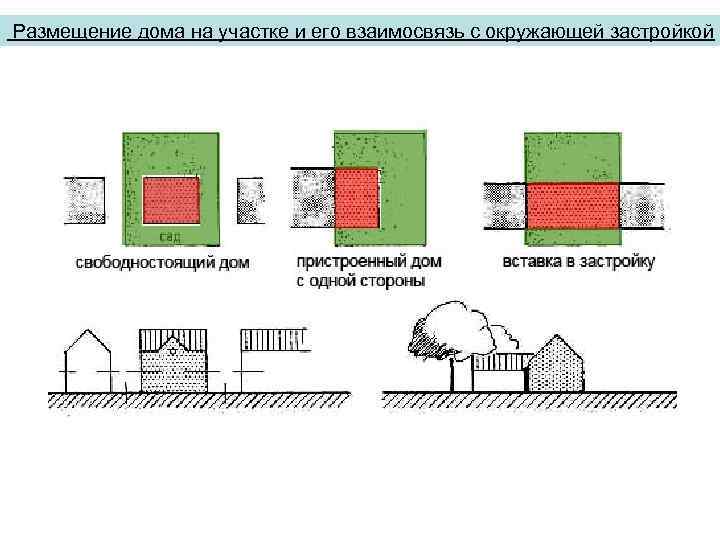

Размещение дома на участке и его взаимосвязь с окружающей застройкой

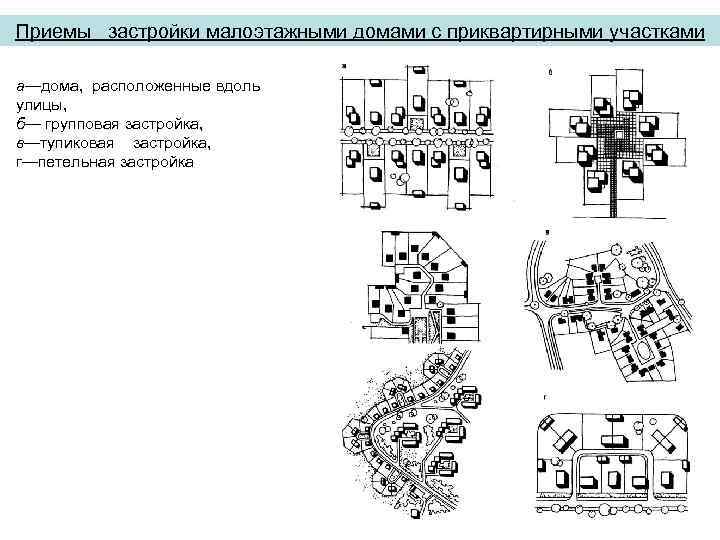

Приемы застройки малоэтажными домами с приквартирными участками а—дома, расположенные вдоль улицы, б— групповая застройка, в—тупиковая застройка, г—петельная застройка

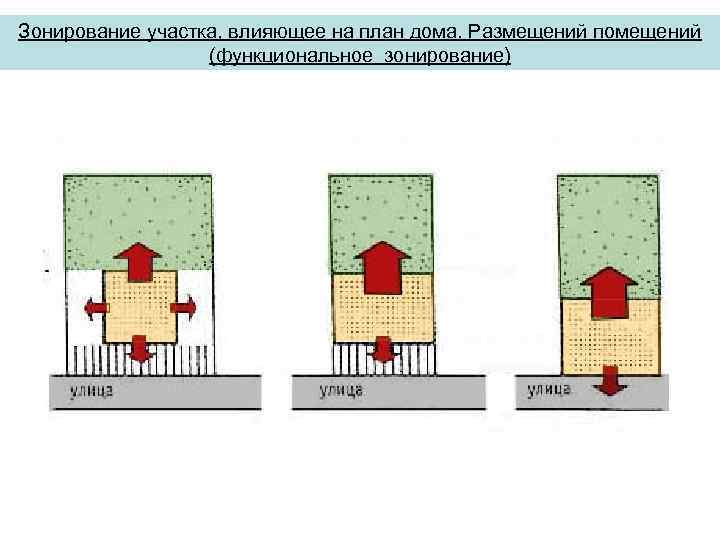

Зонирование участка, влияющее на план дома. Размещений помещений (функциональное зонирование)
Благоприятное расположение домов на улице с востока на запад Благоприятное расположение домов на улице, идущей с севера на юг. Восточная сторона улицы наиболее | благоприятная для строительстве
Благоприятное и неблагоприятное расположения на склоне и улице

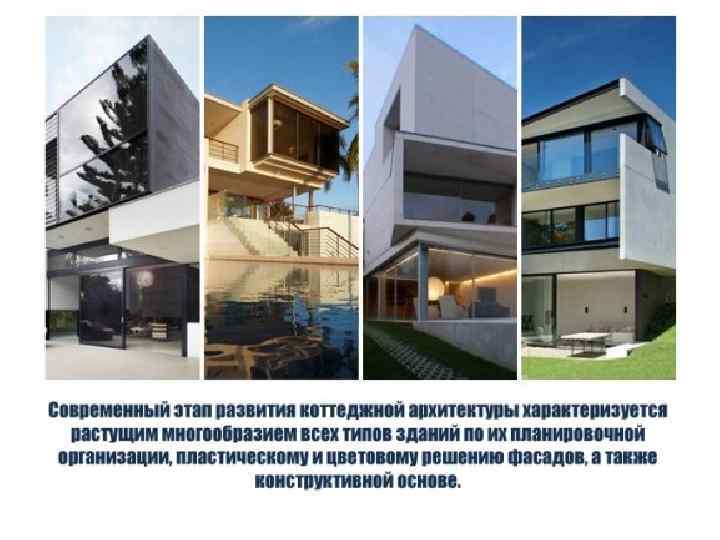

5. Композиция, архитектура и эстетика жилища. Бывают ситуации, когда архитектура будущего дома регламентирована компанией продавцом, обслуживающей застраиваемую территорию. В случае комплексного подхода к освоению больших поселковых территорий, будущему хозяину выдается технический регламент, которому должен будет соответствовать дом на продаваемом участке. Регламент может распространяться: на стиль архитектуры, объемную типологию, этажность, цвет и даже количество и характер надворных построек. Проще говоря, в коттеджном поселке с требованиями регламента об обязательности классического стиля в архитектуре – будет проблематичным согласовать и впоследствии построить дом в современном стиле из стекла, стали и бетона.

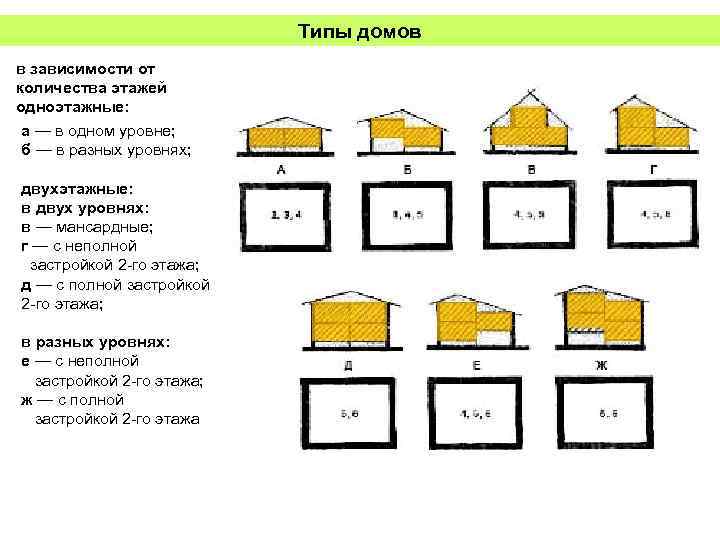

Типы домов в зависимости от количества этажей одноэтажные: а — в одном уровне; б — в разных уровнях; двухэтажные: в двух уровнях: в — мансардные; г — с неполной застройкой 2 го этажа; д — с полной застройкой 2 го этажа; в разных уровнях: е — с неполной застройкой 2 го этажа; ж — с полной застройкой 2 го этажа
КОТТЕДЖИ В ПОСЕЛКЕ “ПЕСТОВО” МОСКОВСКАЯ ОБЛАСТЬ

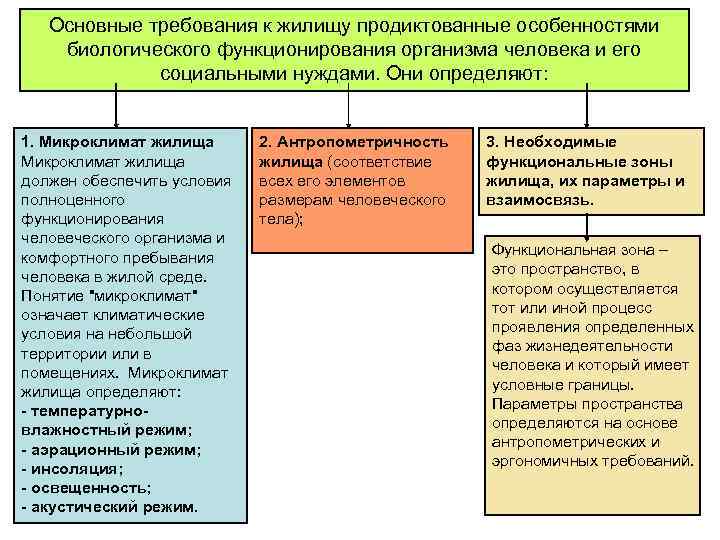

Основные требования к жилищу продиктованные особенностями биологического функционирования организма человека и его социальными нуждами. Они определяют: 1. Микроклимат жилища должен обеспечить условия полноценного функционирования человеческого организма и комфортного пребывания человека в жилой среде. Понятие "микроклимат" означает климатические условия на небольшой территории или в помещениях. Микроклимат жилища определяют: температурно влажностный режим; аэрационный режим; инсоляция; освещенность; акустический режим. 2. Антропометричность жилища (соответствие всех его элементов размерам человеческого тела); 3. Необходимые функциональные зоны жилища, их параметры и взаимосвязь. Функциональная зона – это пространство, в котором осуществляется тот или иной процесс проявления определенных фаз жизнедеятельности человека и который имеет условные границы. Параметры пространства определяются на основе антропометрических и эргономичных требований.

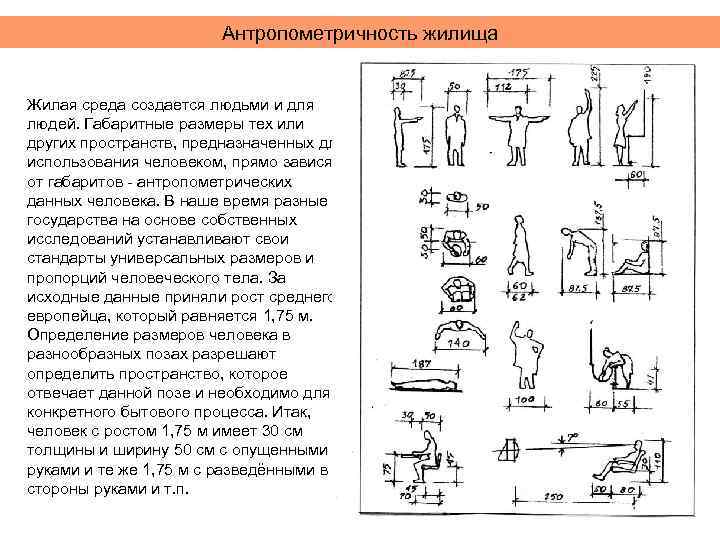

Антропометричность жилища Жилая среда создается людьми и для людей. Габаритные размеры тех или других пространств, предназначенных для использования человеком, прямо зависят от габаритов антропометрических данных человека. В наше время разные государства на основе собственных исследований устанавливают свои стандарты универсальных размеров и пропорций человеческого тела. За исходные данные приняли рост среднего европейца, который равняется 1, 75 м. Определение размеров человека в разнообразных позах разрешают определить пространство, которое отвечает данной позе и необходимо для конкретного бытового процесса. Итак, человек с ростом 1, 75 м имеет 30 см толщины и ширину 50 см с опущенными руками и те же 1, 75 м с разведёнными в стороны руками и т. п.
Необходимые функциональные зоны приготовления и потребления пищи отвечают функции энергетического накопления; Коммуникационные зоны сна и отдыха зона личной гигиены отвечает отвечают функции вывода продуктов распада. восстановления сил; зоны хранения предназначенные для размещения личных вещей Схема функционального зонирования усадебного жилого дома: 1 входная зона; 2 коллективная зона; 3 индивидуальная зона; 4 хозяйственная зона; 5 – зона летних помещений.
Значительна роль зонирования загородного дома — на жилую и хозяйственную части, на зоны дневного пребывания и ночного отдыха. В жилую зону входят жилые комнаты: — общая, — столовая, — спальня, — гостиная, — детская, — кабинет. В хозяйственную зону дома входят подсобные помещения: — кухня, — кладовые, — шкафы, — постирочно моечная, — хозяйственное помещение многоцелевого назначения. С обеими зонами связаны передняя, коридоры, санитарные узлы, летние помещения. Различаются также зоны общественная и индивидуального пользования, дневного пребывания и ночного отдыха.

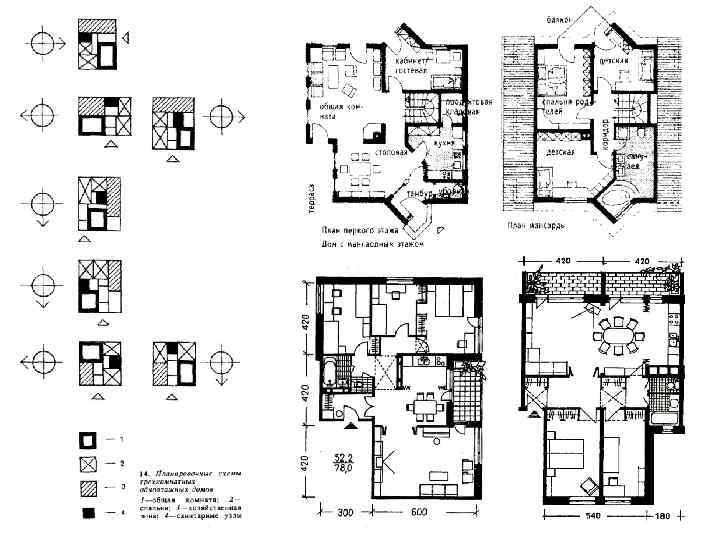

В одноэтажных жилых домах функциональное зонирование решается по горизонтали, а в многоуровневых по вертикали. При всем многообразии пространственных зон в квартире выделяются три основных: коллективная для общесемейного отдыха и приема гостей, включающая жилые и подсобные общую жилую комнату, переднюю, кухню, помещения жилая зона столовую, тренажерный зал, бассейн, индивидуальной зоны сауну; помещения коллективной зоны индивидуальная для сна, занятий и личной гигиены, включающая спальные комнаты, детские, рабочие кабинеты, санитарные узлы; хозяйственная для приготовления пищи, стирки белья, хранения одежды, автономного инженерного обеспечения, включающая кухню, постирочную, комнату глажения и сушки белья, кладовые, мастерские, топочную и др. Четкое выявление в планировке квартир соответствующих зон должно стать основным принципом функционального зонирования.
Взаимосвязь помещений и принципы функционального зонирования. На юге прихожие можно устраивать без входного тамбура. В неблагоприятных климатических условиях устройство тамбура обязательно. Вход в прихожую должен быть по возможности защищен от действия господствующих ветров, но хорошо виден с улицы или от входной калитки. К прихожей должны примыкать основные помещения жилища с интенсивным движением и в первую очередь лестница, связывающая жилые этажи. Кухню следует отделять от прихожей каким либо хозяйственным помещением с целью защиты от запахов. Отсюда же в этом случае делается и вход в подвал.

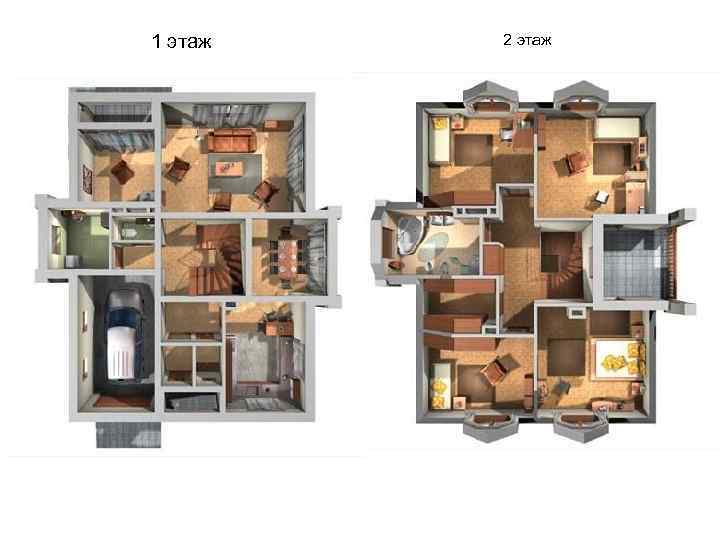

1 этаж 2 этаж

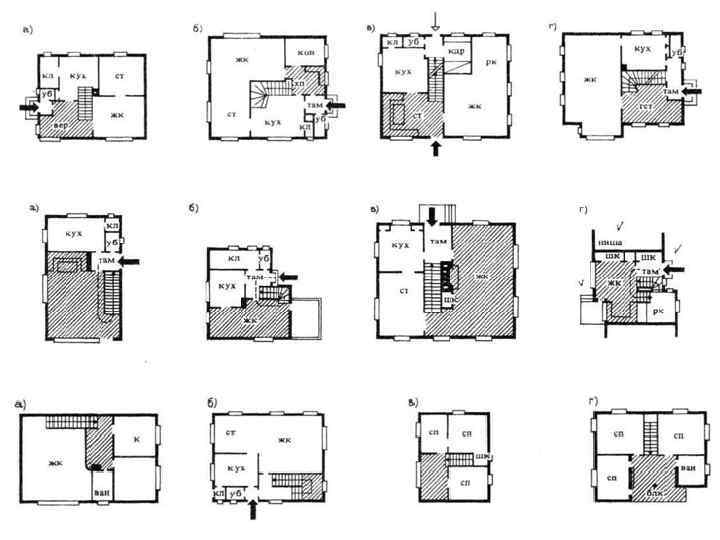

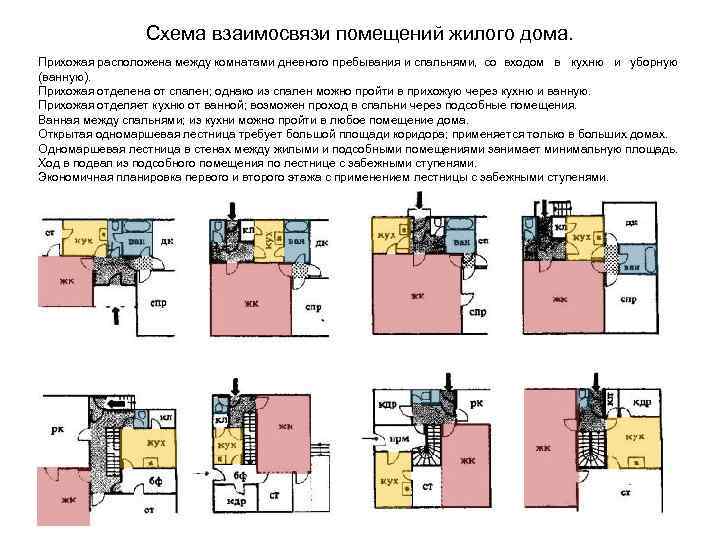

Схема взаимосвязи помещений жилого дома. Прихожая расположена между комнатами дневного пребывания и спальнями, со входом в кухню и уборную (ванную). Прихожая отделена от спален; однако из спален можно пройти в прихожую через кухню и ванную. Прихожая отделяет кухню от ванной; возможен проход в спальни через подсобные помещения. Ванная между спальнями; из кухни можно пройти в любое помещение дома. Открытая одномаршевая лестница требует большой площади коридора; применяется только в больших домах. Одномаршевая лестница в стенах между жилыми и подсобными помещениями занимает минимальную площадь. Ход в подвал из подсобного помещения по лестнице с забежными ступенями. Экономичная планировка первого и второго этажа с применением лестницы с забежными ступенями.

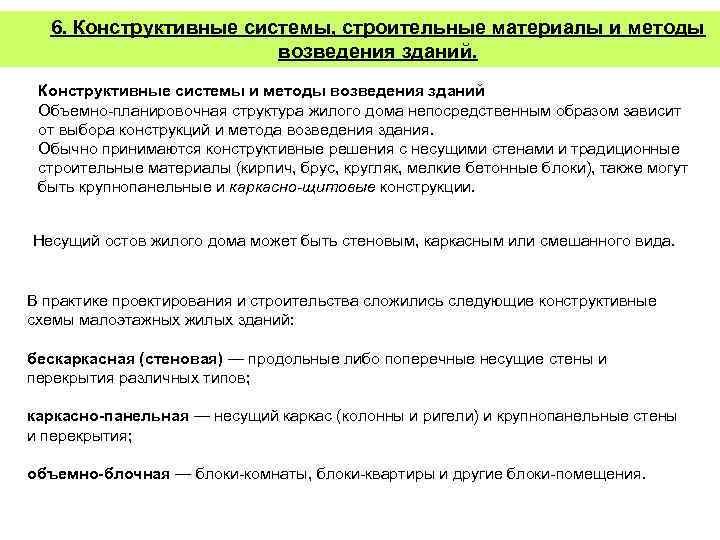

6. Конструктивные системы, строительные материалы и методы возведения зданий. Конструктивные системы и методы возведения зданий Объемно планировочная структура жилого дома непосредственным образом зависит от выбора конструкций и метода возведения здания. Обычно принимаются конструктивные решения с несущими стенами и традиционные строительные материалы (кирпич, брус, кругляк, мелкие бетонные блоки), также могут быть крупнопанельные и каркасно-щитовые конструкции. Несущий остов жилого дома может быть стеновым, каркасным или смешанного вида. В практике проектирования и строительства сложились следующие конструктивные схемы малоэтажных жилых зданий: бескаркасная (стеновая) — продольные либо поперечные несущие стены и перекрытия различных типов; каркасно панельная — несущий каркас (колонны и ригели) и крупнопанельные стены и перекрытия; объемно блочная — блоки комнаты, блоки квартиры и другие блоки помещения.

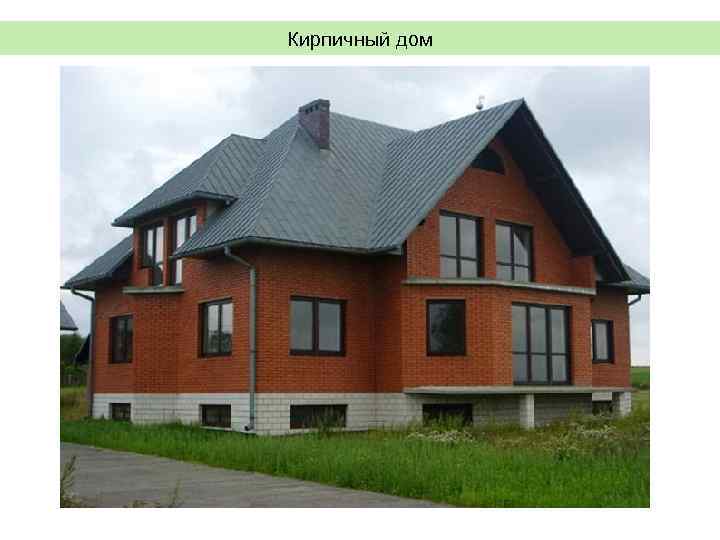

Кирпичный дом

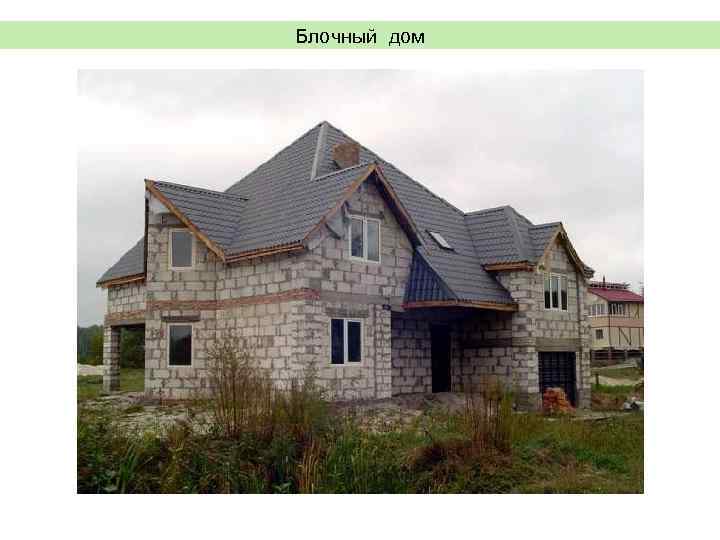

Блочный дом

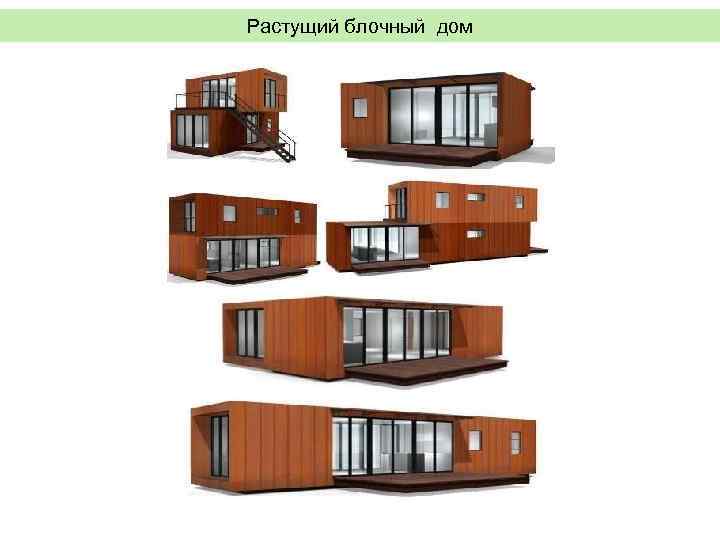

Растущий блочный дом

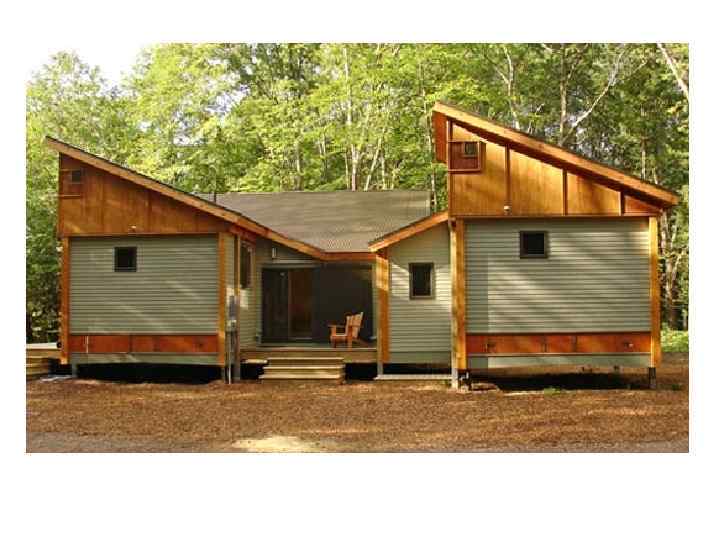

Каркасный дом

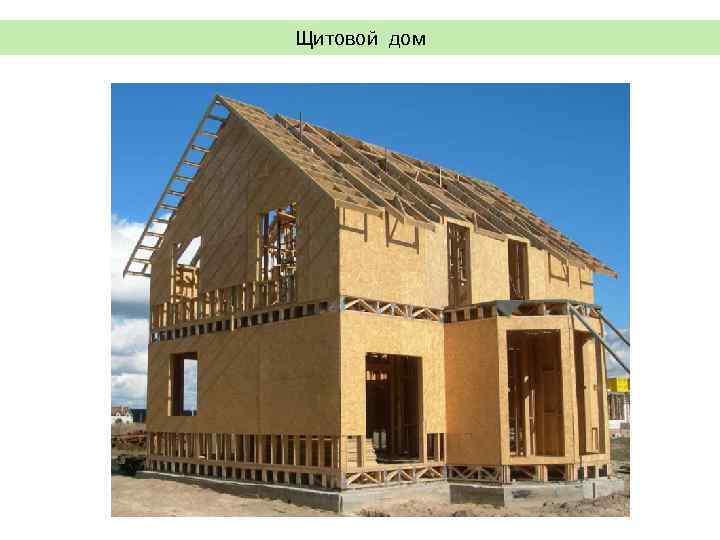

Щитовой дом
Панельный дом

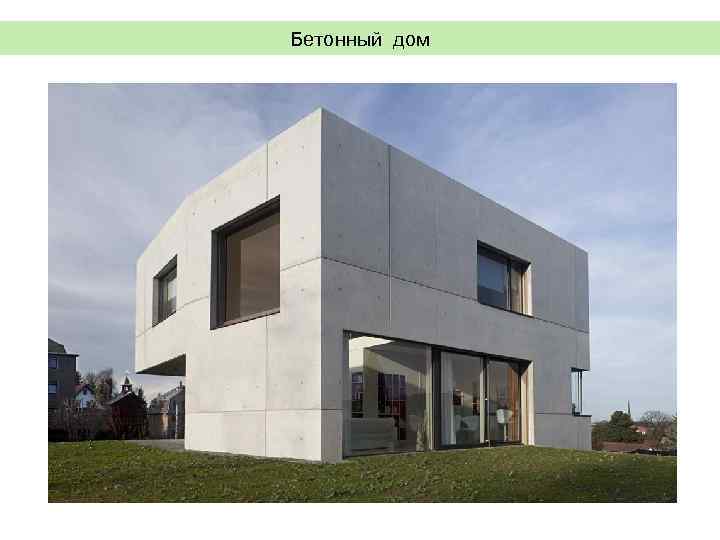

Бетонный дом

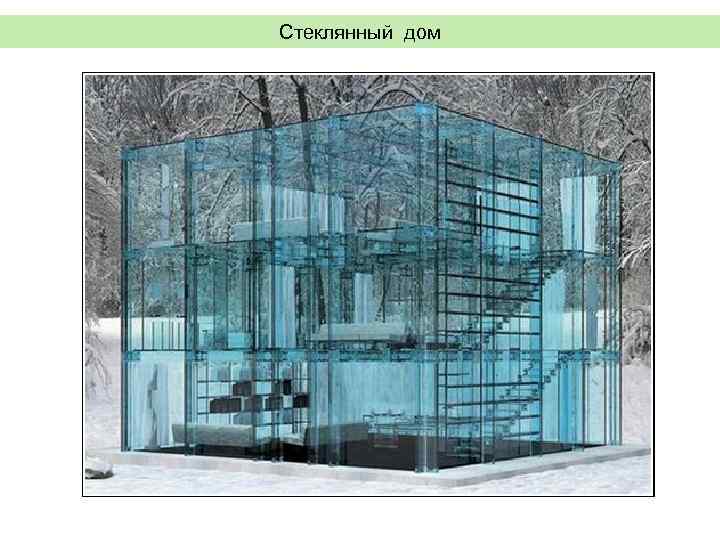

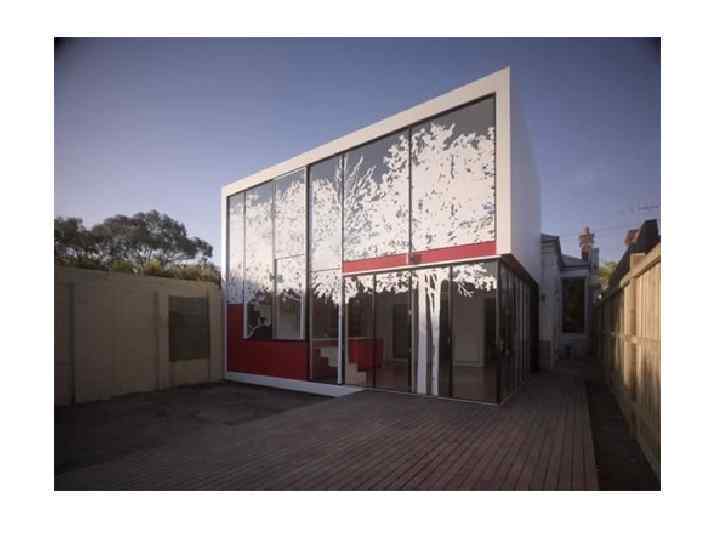

Стеклянный дом

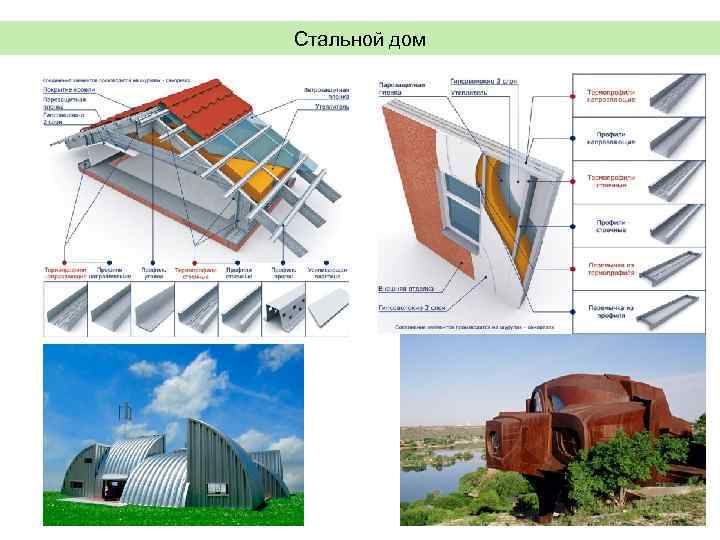

Стальной дом

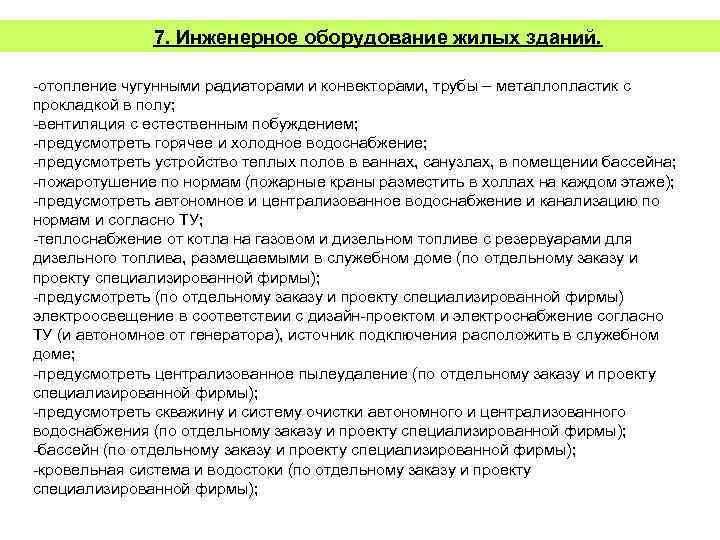

7. Инженерное оборудование жилых зданий. отопление чугунными радиаторами и конвекторами, трубы – металлопластик с прокладкой в полу; вентиляция с естественным побуждением; предусмотреть горячее и холодное водоснабжение; предусмотреть устройство теплых полов в ваннах, санузлах, в помещении бассейна; пожаротушение по нормам (пожарные краны разместить в холлах на каждом этаже); предусмотреть автономное и централизованное водоснабжение и канализацию по нормам и согласно ТУ; теплоснабжение от котла на газовом и дизельном топливе с резервуарами для дизельного топлива, размещаемыми в служебном доме (по отдельному заказу и проекту специализированной фирмы); предусмотреть (по отдельному заказу и проекту специализированной фирмы) электроосвещение в соответствии с дизайн проектом и электроснабжение согласно ТУ (и автономное от генератора), источник подключения расположить в служебном доме; предусмотреть централизованное пылеудаление (по отдельному заказу и проекту специализированной фирмы); предусмотреть скважину и систему очистки автономного и централизованного водоснабжения (по отдельному заказу и проекту специализированной фирмы); бассейн (по отдельному заказу и проекту специализированной фирмы); кровельная система и водостоки (по отдельному заказу и проекту специализированной фирмы);

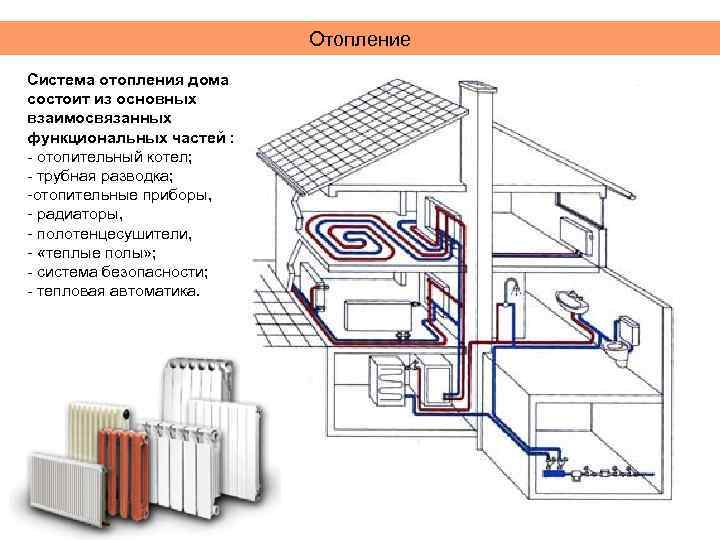

Отопление Система отопления дома состоит из основных взаимосвязанных функциональных частей : отопительный котел; трубная разводка; отопительные приборы, радиаторы, полотенцесушители, «теплые полы» ; система безопасности; тепловая автоматика.
Вентиляция По способу создания давления для перемещения воздуха: с естественным и искусственным (механическим) побуждением По назначению: приточные и вытяжные По зоне обслуживания: местные и общеобменные По конструктивному исполнению: канальные и бесканальные Системы дымоудаления и подпора воздуха

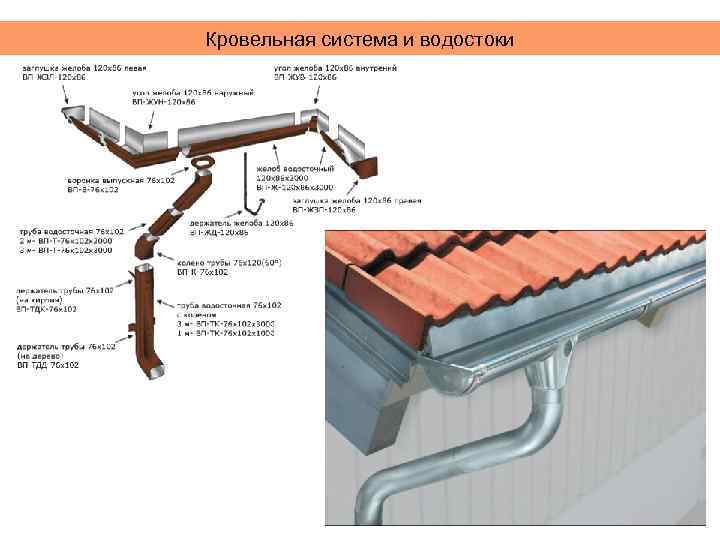

Кровельная система и водостоки

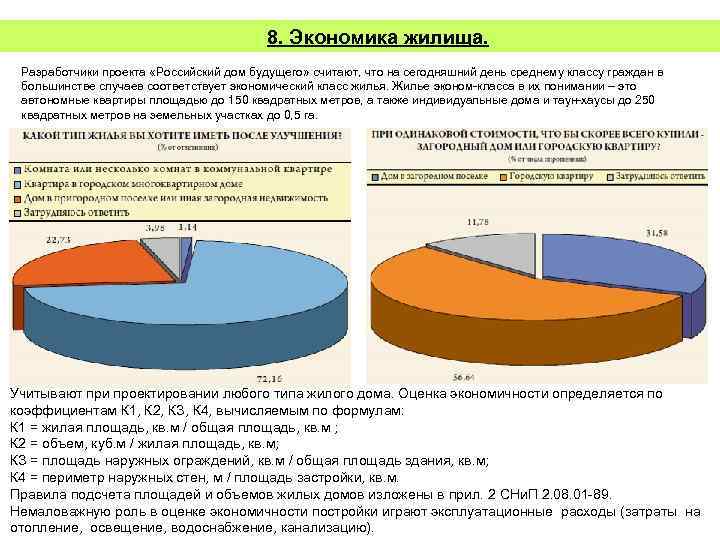

8. Экономика жилища. Разработчики проекта «Российский дом будущего» считают, что на сегодняшний день среднему классу граждан в большинстве случаев соответствует экономический класс жилья. Жилье эконом класса в их понимании – это автономные квартиры площадью до 150 квадратных метров, а также индивидуальные дома и таун хаусы до 250 квадратных метров на земельных участках до 0, 5 га. Учитывают при проектировании любого типа жилого дома. Оценка экономичности определяется по коэффициентам К 1, К 2, КЗ, К 4, вычисляемым по формулам: К 1 = жилая площадь, кв. м / общая площадь, кв. м ; К 2 = объем, куб. м / жилая площадь, кв. м; КЗ = площадь наружных ограждений, кв. м / общая площадь здания, кв. м; К 4 = периметр наружных стен, м / площадь застройки, кв. м. Правила подсчета площадей и объемов жилых домов изложены в прил. 2 СНи. П 2. 08. 01 89. Немаловажную роль в оценке экономичности постройки играют эксплуатационные расходы (затраты на отопление, освещение, водоснабжение, канализацию).

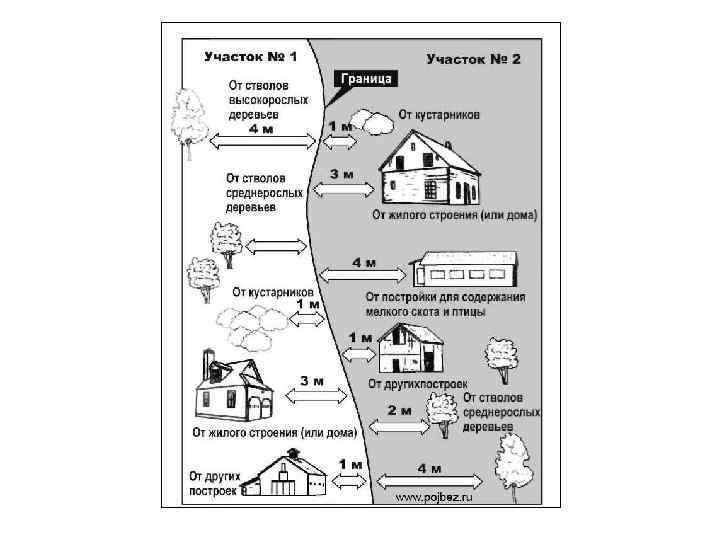

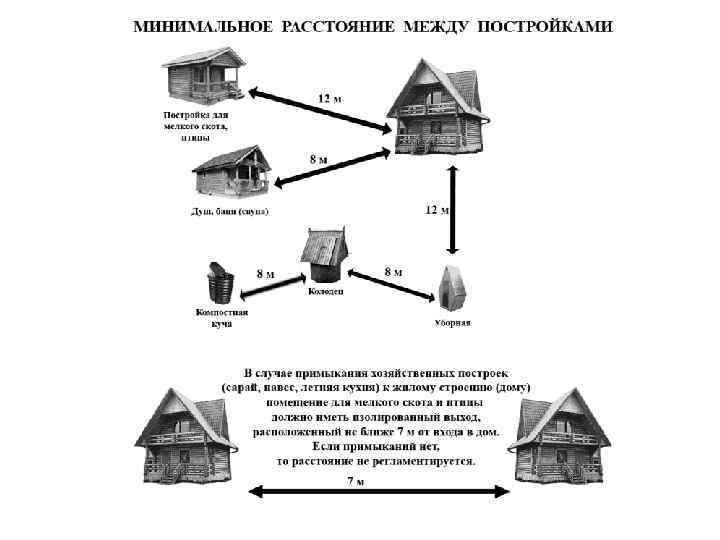

9. Вопросы нормирования, включая противопожарные, санитарно гигиенические и сейсмические нормы и др.

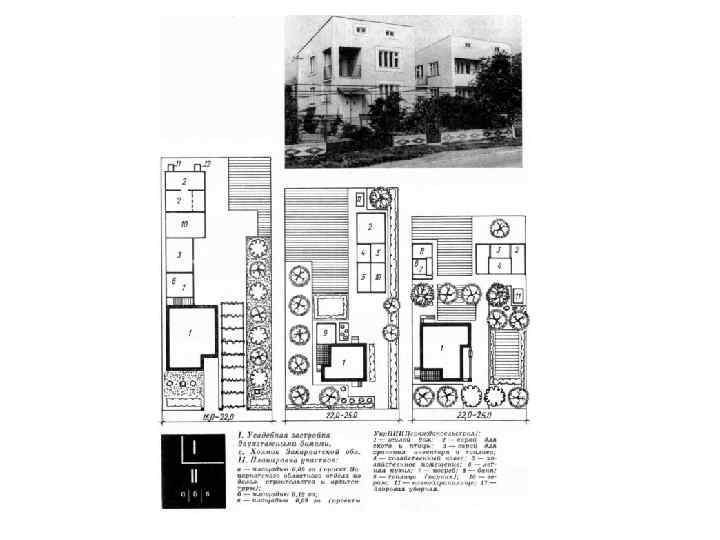

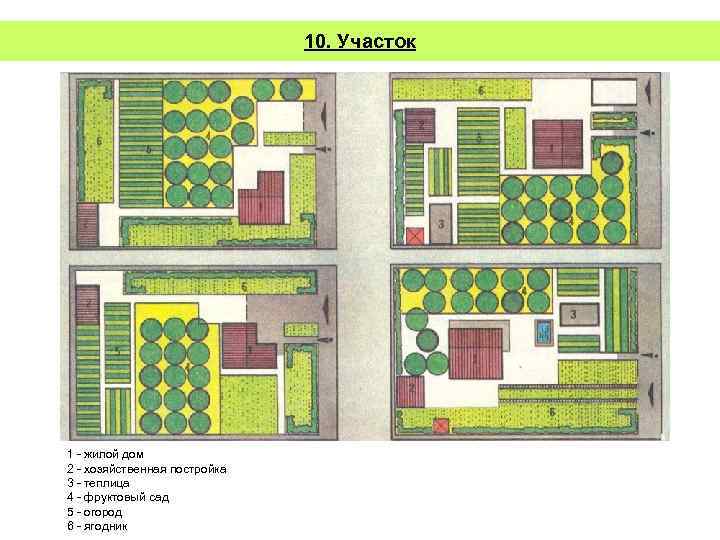

10. Участок 1 жилой дом 2 хозяйственная постройка 3 теплица 4 фруктовый сад 5 огород 6 ягодник
Принципиальная схема зонирования и планировочной организации садово огородного участка с домиком: 1– сад; 2–площадка отдыха; 3– огород; 4 – хозяйственный дворик; 5 – детская площадка; 6 – бассейн накопитель; 7 – бассейн для полива огорода; 8 – крыльцо; 9 – цветник; 10 – вход на участок; 11 – садовая дорожка; 12 – ограждение; 13 – садовый домик.

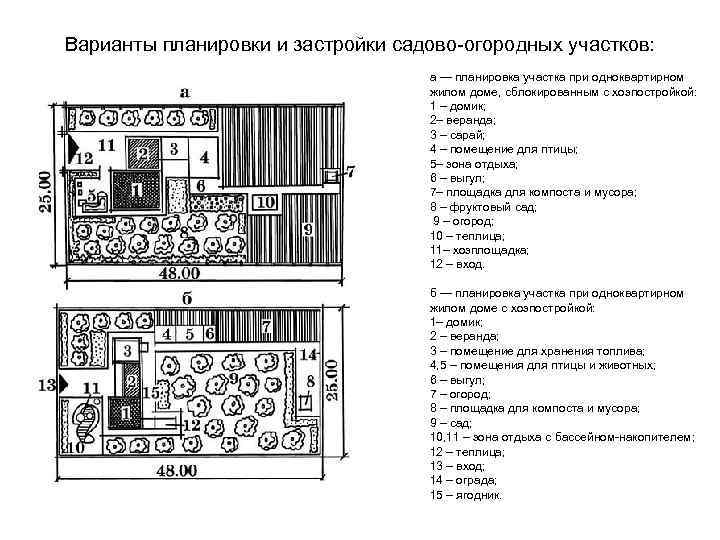

Варианты планировки и застройки садово огородных участков: а — планировка участка при одноквартирном жилом доме, сблокированным с хозпостройкой: 1 – домик; 2– веранда; 3 – сарай; 4 – помещение для птицы; 5– зона отдыха; 6 – выгул; 7– площадка для компоста и мусора; 8 – фруктовый сад; 9 – огород; 10 – теплица; 11– хозплощадка; 12 – вход. б — планировка участка при одноквартирном жилом доме с хозпостройкой: 1– домик; 2 – веранда; 3 – помещение для хранения топлива; 4, 5 – помещения для птицы и животных; 6 – выгул; 7 – огород; 8 – площадка для компоста и мусора; 9 – сад; 10, 11 – зона отдыха с бассейном накопителем; 12 – теплица; 13 – вход; 14 – ограда; 15 – ягодник.

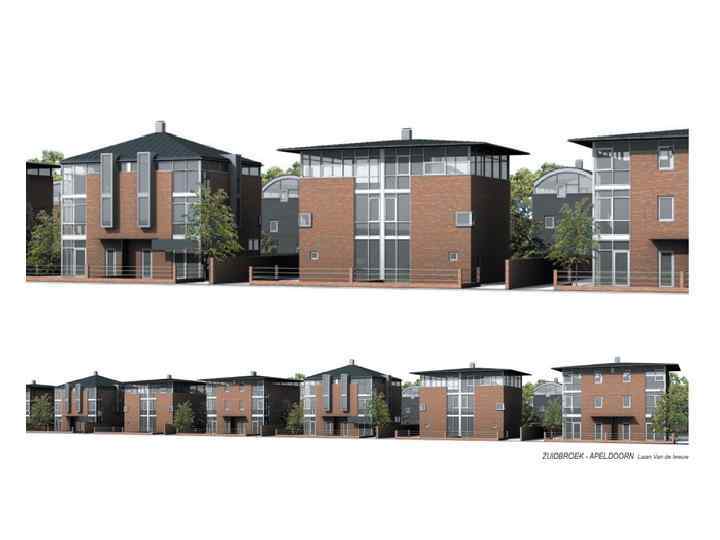

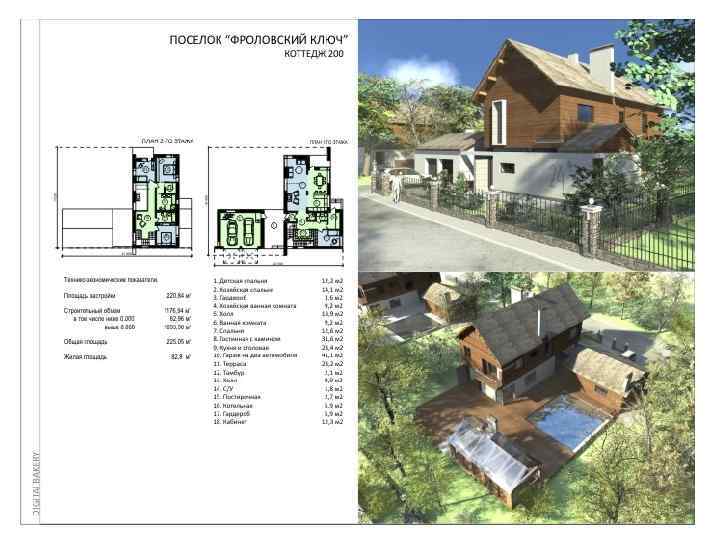

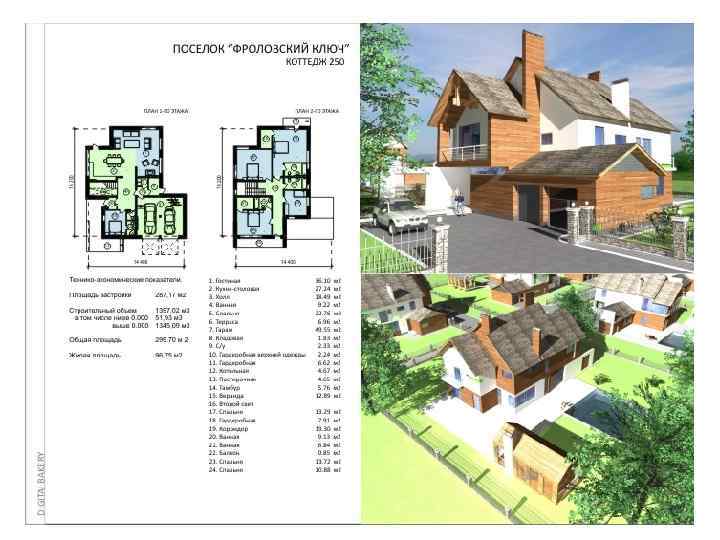

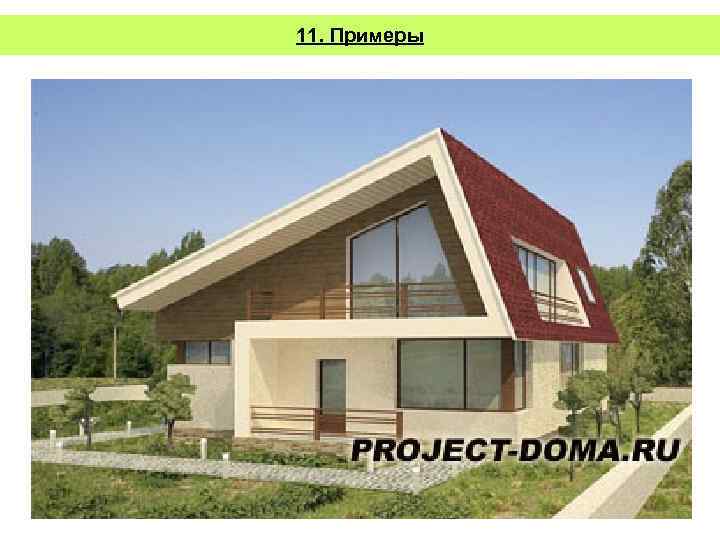

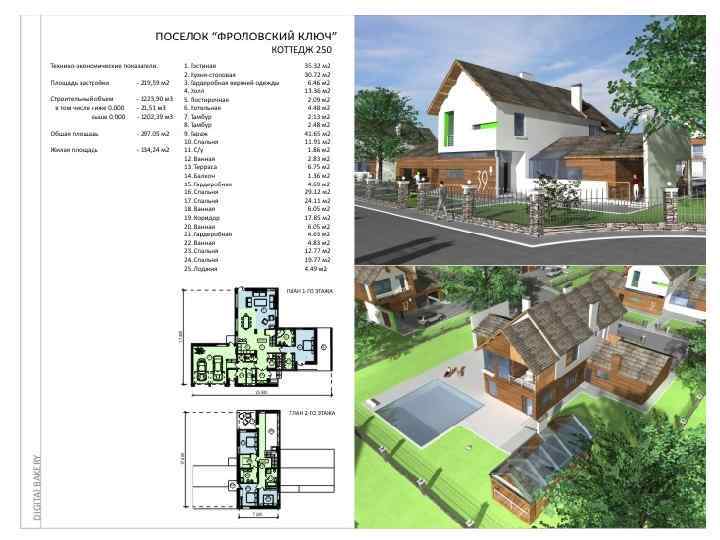

11. Примеры
