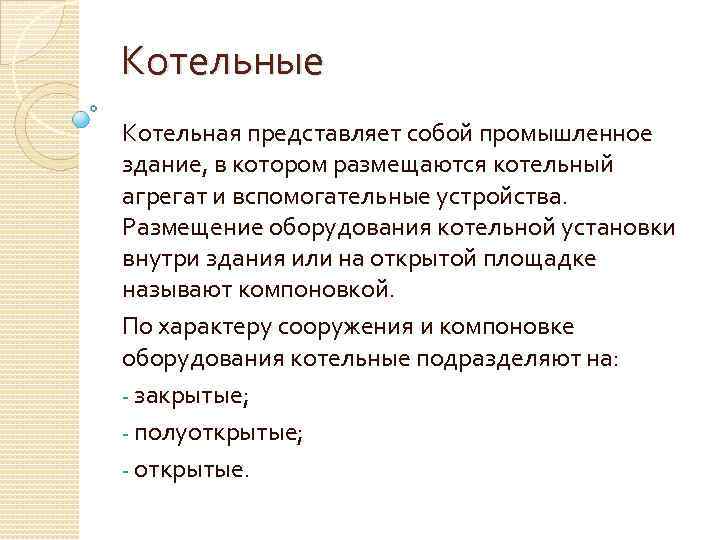

Котельные Котельная представляет собой промышленное здание, в котором размещаются котельный агрегат и вспомогательные устройства. Размещение оборудования котельной установки внутри здания или на открытой площадке называют компоновкой. По характеру сооружения и компоновке оборудования котельные подразделяют на: закрытые; полуоткрытые; открытые.

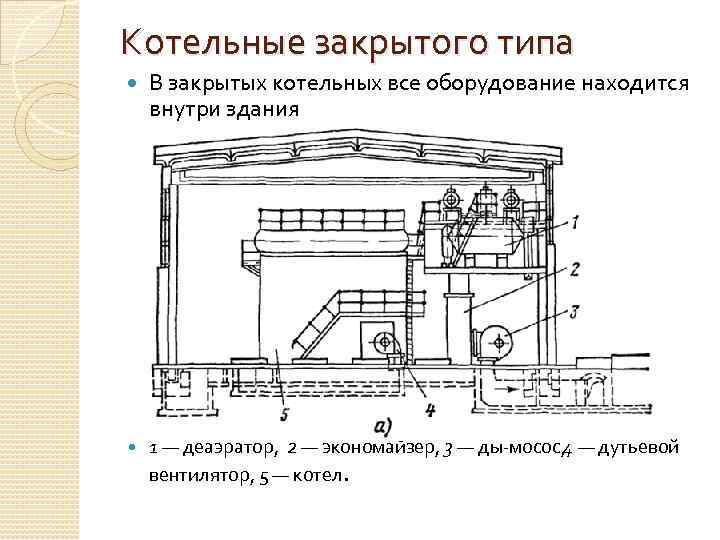

Котельные закрытого типа В закрытых котельных все оборудование находится внутри здания 1 — деаэратор, 2 — экономайзер, 3 — ды мосос, — дутьевой 4 вентилятор, 5 — котел.

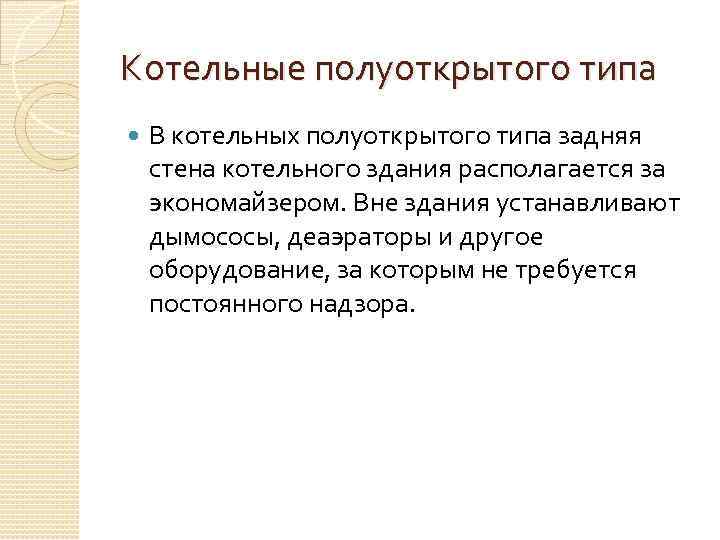

Котельные полуоткрытого типа В котельных полуоткрытого типа задняя стена котельного здания располагается за экономайзером. Вне здания устанавливают дымососы, деаэраторы и другое оборудование, за которым не требуется постоянного надзора.

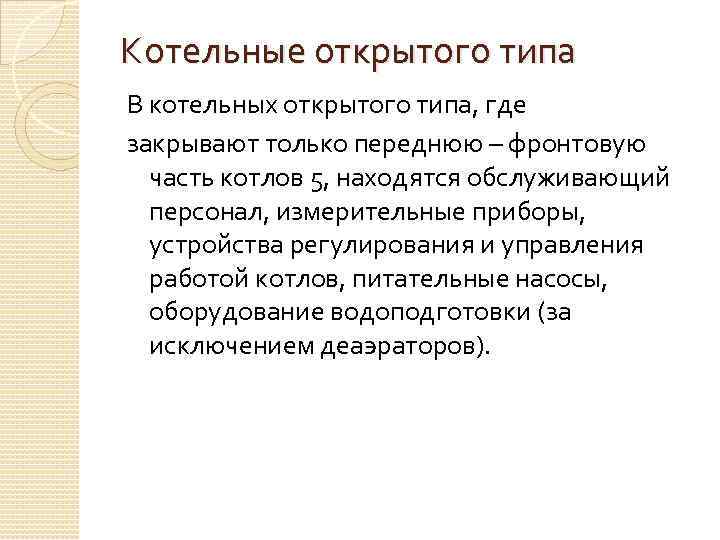

Котельные открытого типа В котельных открытого типа, где закрывают только переднюю – фронтовую часть котлов 5, находятся обслуживающий персонал, измерительные приборы, устройства регулирования и управления работой котлов, питательные насосы, оборудование водоподготовки (за исключением деаэраторов).
Котельные открытого типа 1 — деаэратор, 2 — экономайзер, 3 — дымосос, 4 — дутьевой вентилятор, 5 — котел.

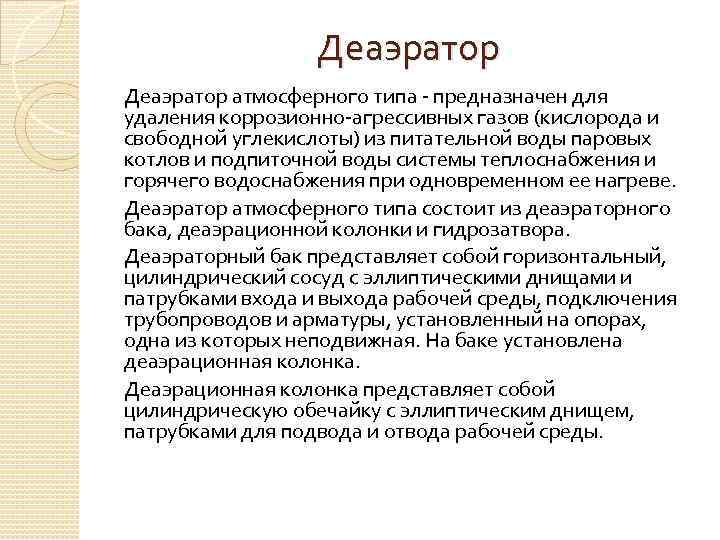

Деаэратор атмосферного типа предназначен для удаления коррозионно агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды системы теплоснабжения и горячего водоснабжения при одновременном ее нагреве. Деаэратор атмосферного типа состоит из деаэраторного бака, деаэрационной колонки и гидрозатвора. Деаэраторный бак представляет собой горизонтальный, цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры, установленный на опорах, одна из которых неподвижная. На баке установлена деаэрационная колонка. Деаэрационная колонка представляет собой цилиндрическую обечайку с эллиптическим днищем, патрубками для подвода и отвода рабочей среды.
Деаэратор Для обеспечения безопасной эксплуатации деаэратора предусмотрено предохранительное устройство гидрозатвор, защищающий его от опасного превышения давления и уровня воды в баке.

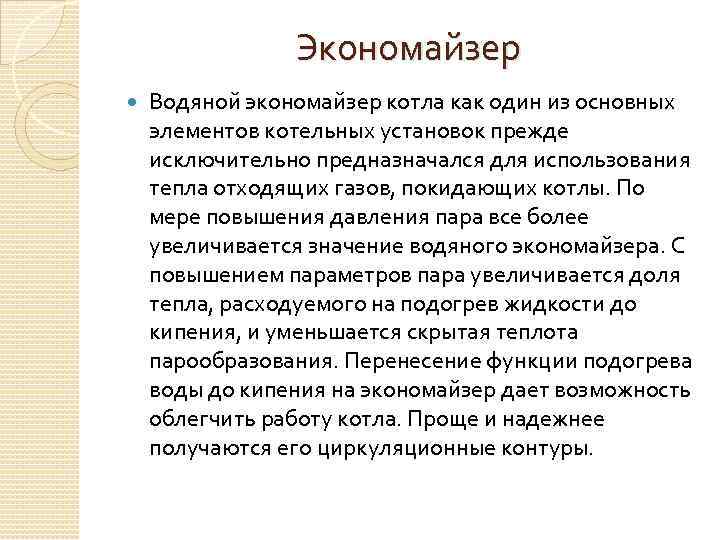

Экономайзер Водяной экономайзер котла как один из основных элементов котельных установок прежде исключительно предназначался для использования тепла отходящих газов, покидающих котлы. По мере повышения давления пара все более увеличивается значение водяного экономайзера. С повышением параметров пара увеличивается доля тепла, расходуемого на подогрев жидкости до кипения, и уменьшается скрытая теплота парообразования. Перенесение функции подогрева воды до кипения на экономайзер дает возможность облегчить работу котла. Проще и надежнее получаются его циркуляционные контуры.

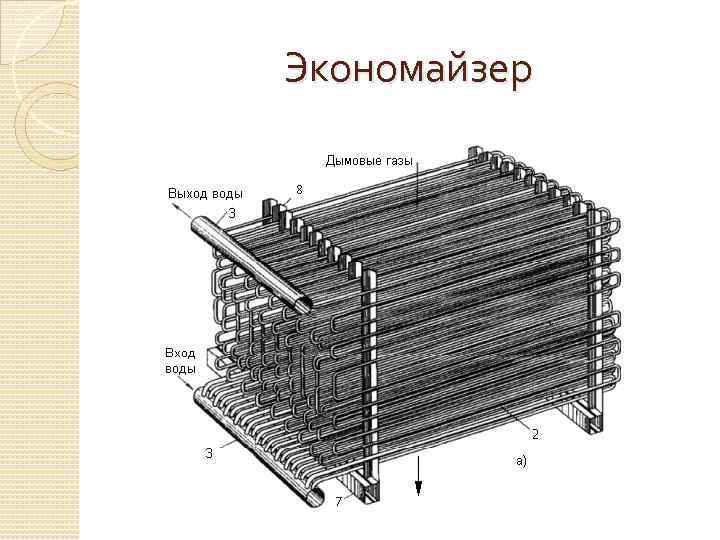

Экономайзер
Дымососы предназначены для отвода дымовых газов в стационарных паровых и водогрейных котлах. 1 — электродвигатель; 2 — муфта; 3 — ходовая часть дымососа; 4 — термометр; 5 — ротор; 6 — диск рабочего колеса дымососа; 7 — лопатки (крыльчатка) рабочего колеса дымососа; 8, 10 — выходной и входной патрубки; 9 — рукоятка поворота лопастей; 11 — центральный рассекатель; 12 — поворотные лопасти; 13 — поворотное кольцо; 14 — улиткообразный корпус; 15 — втулка; 16 — вал; 17— подшипник

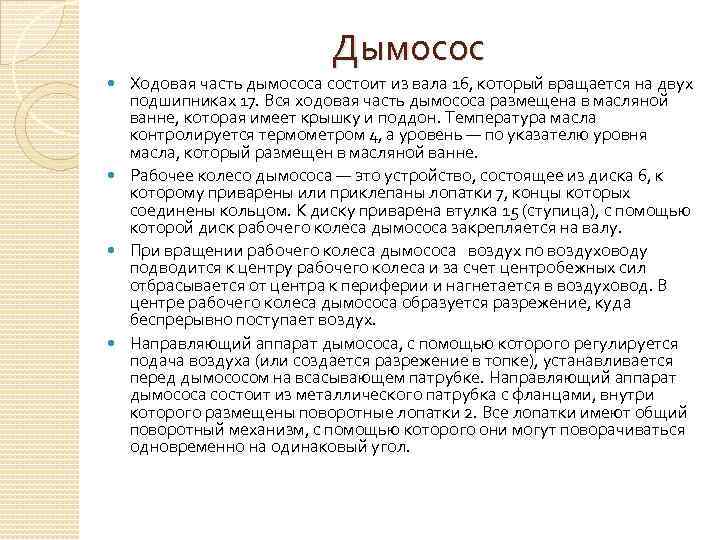

Дымосос Ходовая часть дымососа состоит из вала 16, который вращается на двух подшипниках 17. Вся ходовая часть дымососа размещена в масляной ванне, которая имеет крышку и поддон. Температура масла контролируется термометром 4, а уровень — по указателю уровня масла, который размещен в масляной ванне. Рабочее колесо дымососа — это устройство, состоящее из диска 6, к которому приварены или приклепаны лопатки 7, концы которых соединены кольцом. К диску приварена втулка 15 (ступица), с помощью которой диск рабочего колеса дымососа закрепляется на валу. При вращении рабочего колеса дымососа воздух по воздуховоду подводится к центру рабочего колеса и за счет центробежных сил отбрасывается от центра к периферии и нагнетается в воздуховод. В центре рабочего колеса дымососа образуется разрежение, куда беспрерывно поступает воздух. Направляющий аппарат дымососа, с помощью которого регулируется подача воздуха (или создается разрежение в топке), устанавливается перед дымососом на всасывающем патрубке. Направляющий аппарат дымососа состоит из металлического патрубка с фланцами, внутри которого размещены поворотные лопатки 2. Все лопатки имеют общий поворотный механизм, с помощью которого они могут поворачиваться одновременно на одинаковый угол.

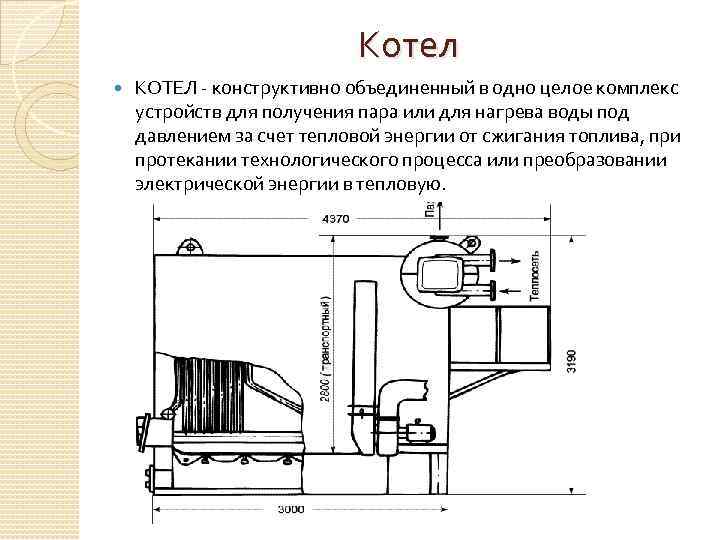

Котел КОТЕЛ конструктивно объединенный в одно целое комплекс устройств для получения пара или для нагрева воды под давлением за счет тепловой энергии от сжигания топлива, при протекании технологического процесса или преобразовании электрической энергии в тепловую.

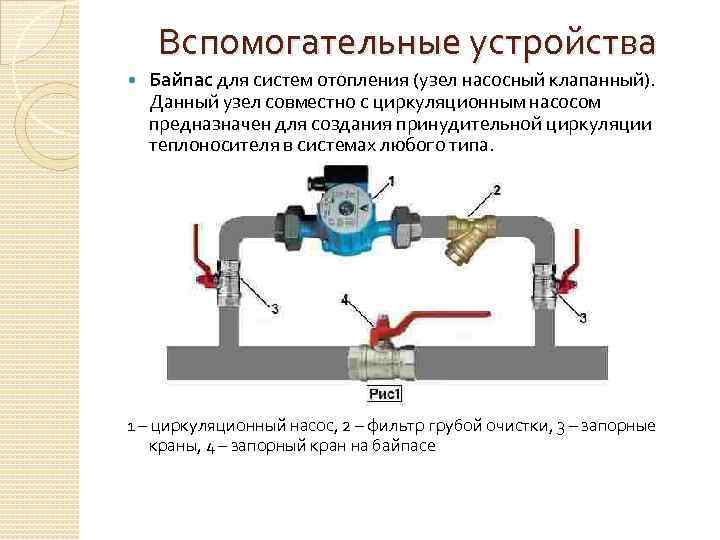

Вспомогательные устройства Байпас для систем отопления (узел насосный клапанный). Данный узел совместно с циркуляционным насосом предназначен для создания принудительной циркуляции теплоносителя в системах любого типа. 1 – циркуляционный насос, 2 – фильтр грубой очистки, 3 – запорные краны, 4 – запорный кран на байпасе

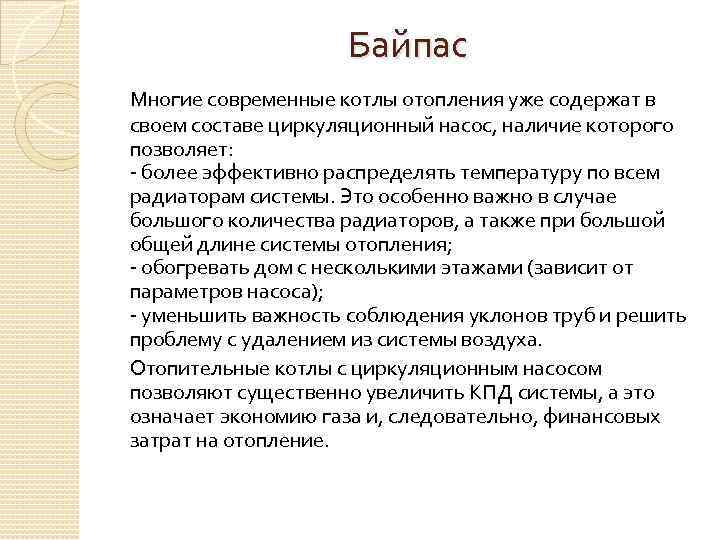

Байпас Многие современные котлы отопления уже содержат в своем составе циркуляционный насос, наличие которого позволяет: более эффективно распределять температуру по всем радиаторам системы. Это особенно важно в случае большого количества радиаторов, а также при большой общей длине системы отопления; обогревать дом с несколькими этажами (зависит от параметров насоса); уменьшить важность соблюдения уклонов труб и решить проблему с удалением из системы воздуха. Отопительные котлы с циркуляционным насосом позволяют существенно увеличить КПД системы, а это означает экономию газа и, следовательно, финансовых затрат на отопление.

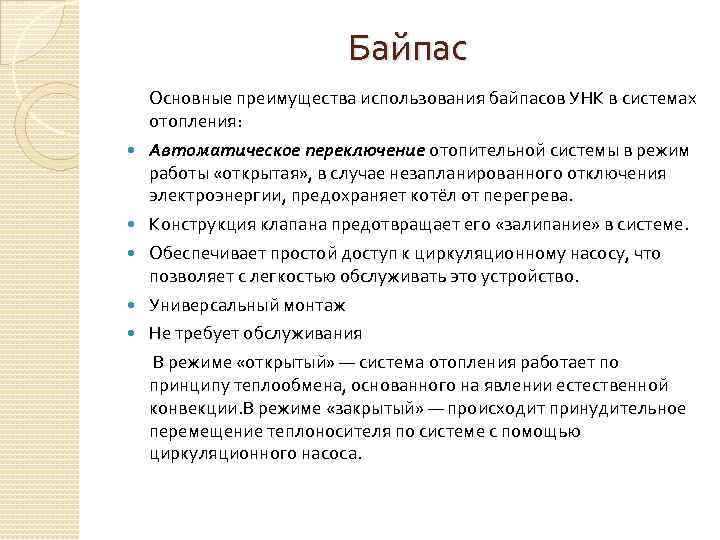

Байпас Основные преимущества использования байпасов УНК в системах отопления: Автоматическое переключение отопительной системы в режим работы «открытая» , в случае незапланированного отключения электроэнергии, предохраняет котёл от перегрева. Конструкция клапана предотвращает его «залипание» в системе. Обеспечивает простой доступ к циркуляционному насосу, что позволяет с легкостью обслуживать это устройство. Универсальный монтаж Не требует обслуживания В режиме «открытый» — система отопления работает по принципу теплообмена, основанного на явлении естественной конвекции. В режиме «закрытый» — происходит принудительное перемещение теплоносителя по системе с помощью циркуляционного насоса.

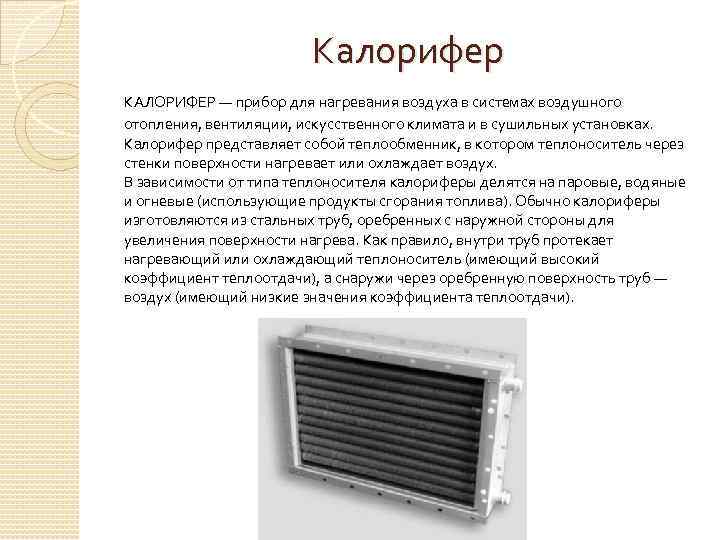

Калорифер КАЛОРИФЕР — прибор для нагревания воздуха в системах воздушного отопления, вентиляции, искусственного климата и в сушильных установках. Калорифер представляет собой теплообменник, в котором теплоноситель через стенки поверхности нагревает или охлаждает воздух. В зависимости от типа теплоносителя калориферы делятся на паровые, водяные и огневые (использующие продукты сгорания топлива). Обычно калориферы изготовляются из стальных труб, оребренных с наружной стороны для увеличения поверхности нагрева. Как правило, внутри труб протекает нагревающий или охлаждающий теплоноситель (имеющий высокий коэффициент теплоотдачи), а снаружи через оребренную поверхность труб — воздух (имеющий низкие значения коэффициента теплоотдачи).

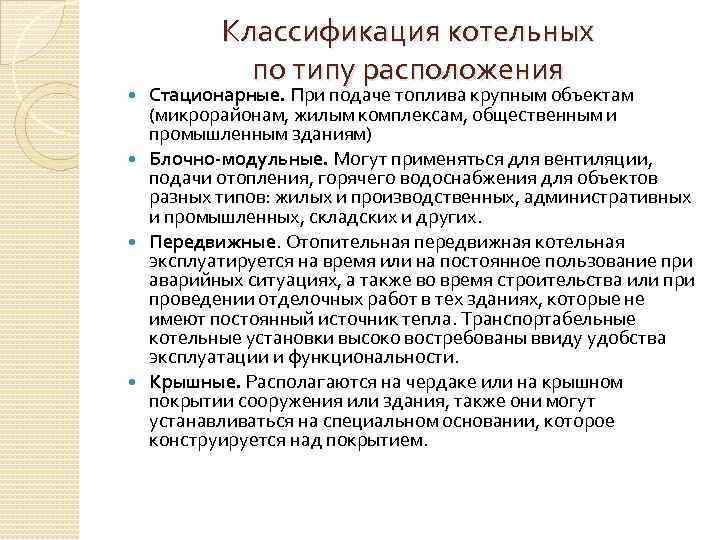

Классификация котельных по типу расположения Стационарные. При подаче топлива крупным объектам (микрорайонам, жилым комплексам, общественным и промышленным зданиям) Блочно-модульные. Могут применяться для вентиляции, подачи отопления, горячего водоснабжения для объектов разных типов: жилых и производственных, административных и промышленных, складских и других. Передвижные. Отопительная передвижная котельная эксплуатируется на время или на постоянное пользование при аварийных ситуациях, а также во время строительства или проведении отделочных работ в тех зданиях, которые не имеют постоянный источник тепла. Транспортабельные котельные установки высоко востребованы ввиду удобства эксплуатации и функциональности. Крышные. Располагаются на чердаке или на крышном покрытии сооружения или здания, также они могут устанавливаться на специальном основании, которое конструируется над покрытием.

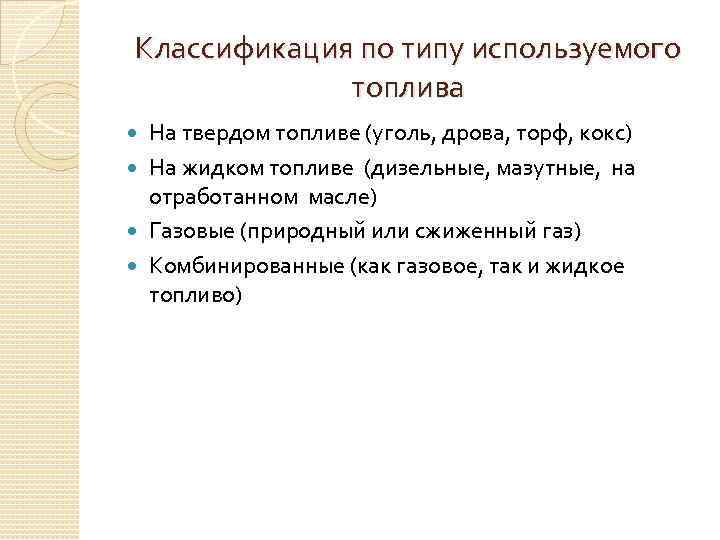

Классификация по типу используемого топлива На твердом топливе (уголь, дрова, торф, кокс) На жидком топливе (дизельные, мазутные, на отработанном масле) Газовые (природный или сжиженный газ) Комбинированные (как газовое, так и жидкое топливо)

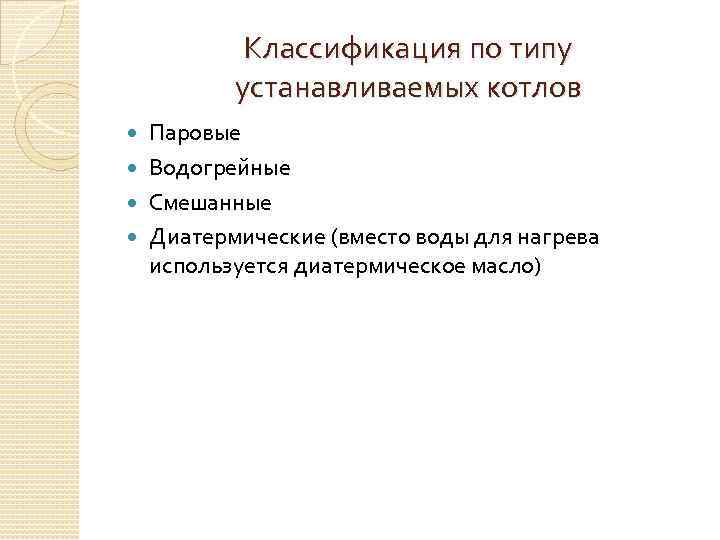

Классификация по типу устанавливаемых котлов Паровые Водогрейные Смешанные Диатермические (вместо воды для нагрева используется диатермическое масло)
Классификация по назначению тепловой нагрузки Отопительные (отопление, вентиляция, горячее водоснабжение) Производственные (пар и/или горячая вода для технологических потребителей) Смешанные (обеспечение и отопительной и производственной функции)
Классификация по категории надежности отпуска тепла Первой категории — котельные являющиеся единственным источником тепла потребителей первой категории (не допускающих перерывов в подаче расчетного количества теплоты) Второй категории — котельные предназначенные для потребителей допускающих снижение отпуска тепла на период ремонта, но не более 54 часов. Третья категория все остальные потребители
