КОСТИНЖЕНИРИНГ - СОВРЕМЕННАЯ МЕТОДОЛОГИЯ УПРАВЛЕНИЯ СОСТАВЛЯЮЩИМИ СЕБЕСТОИМОСТИ Заместитель Главного технолога ОАО «ОКБ Сухого» Гриженко Л. А.

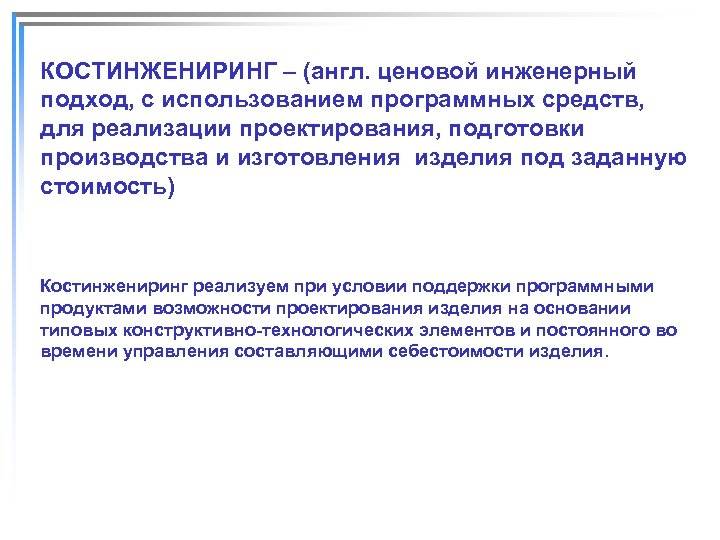

КОСТИНЖЕНИРИНГ – (англ. ценовой инженерный подход, с использованием программных средств, для реализации проектирования, подготовки производства и изготовления изделия под заданную стоимость) Костинжениринг реализуем при условии поддержки программными продуктами возможности проектирования изделия на основании типовых конструктивно-технологических элементов и постоянного во времени управления составляющими себестоимости изделия.

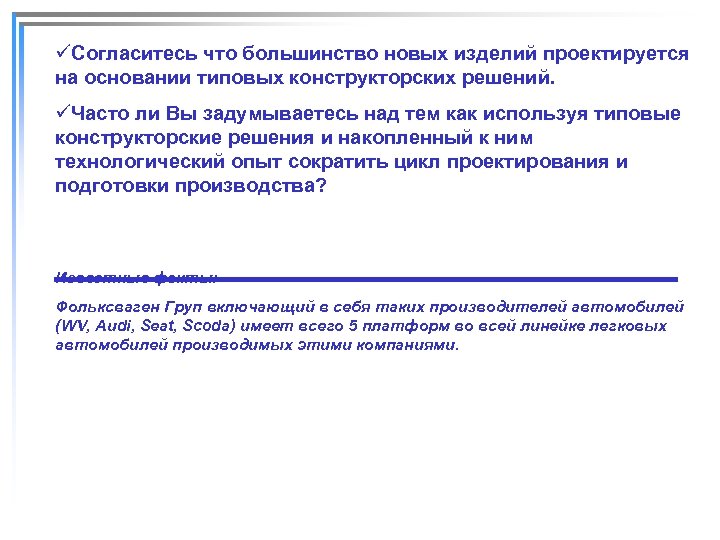

üСогласитесь что большинство новых изделий проектируется на основании типовых конструкторских решений. üЧасто ли Вы задумываетесь над тем как используя типовые конструкторские решения и накопленный к ним технологический опыт сократить цикл проектирования и подготовки производства? Известные факты: Фольксваген Груп включающий в себя таких производителей автомобилей (WV, Audi, Seat, Scoda) имеет всего 5 платформ во всей линейке легковых автомобилей производимых этими компаниями.

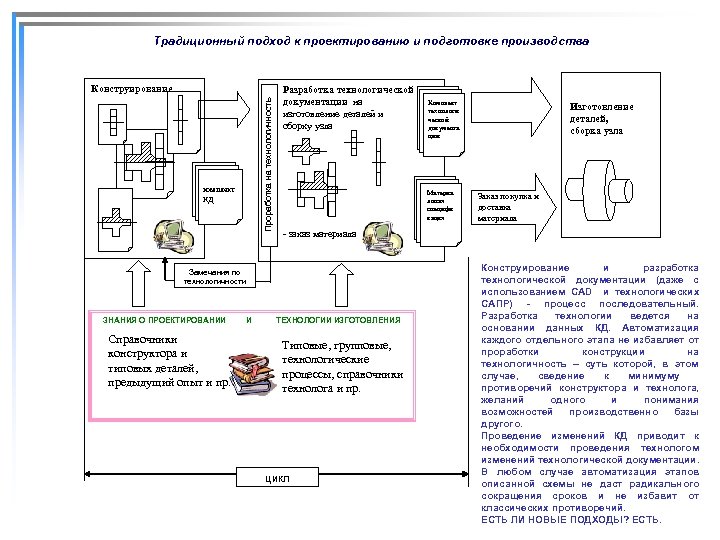

Традиционный подход к проектированию и подготовке производства Проработка на технологичность Конструирование комплект КД Разработка технологической документации на изготовление деталей и сборку узла Материа льная специфи кация Справочники конструктора и типовых деталей, предыдущий опыт и пр. И Изготовление деталей, сборка узла Заказ покупка и доставка материала - заказ материала Замечания по технологичности ЗНАНИЯ О ПРОЕКТИРОВАНИИ Комплект технологи ческой документа ции ТЕХНОЛОГИИ ИЗГОТОВЛЕНИЯ Типовые, групповые, технологические процессы, справочники технолога и пр. цикл Конструирование и разработка технологической документации (даже с использованием CAD и технологических САПР) - процесс последовательный. Разработка технологии ведется на основании данных КД. Автоматизация каждого отдельного этапа не избавляет от проработки конструкции на технологичность – суть которой, в этом случае, сведение к минимуму противоречий конструктора и технолога, желаний одного и понимания возможностей производственно базы другого. Проведение изменений КД приводит к необходимости проведения технологом изменений технологической документации. В любом случае автоматизация этапов описанной схемы не даст радикального сокращения сроков и не избавит от классических противоречий. ЕСТЬ ЛИ НОВЫЕ ПОДХОДЫ? ЕСТЬ.
Использование современной концепции проектирования с использованием максимального количества типовых конструктивно- технологических элементов и программных средств, реализующих эту концепцию. Среда типовых конструктивнотехнологических элементов содержит параметризованные узлы и детали, интегрированные с технологией их изготовления комплект КД Изготовление деталей, сборка узла Конструирование Комплект технологи ческой документа ции Материа льная специфи кация ИНТЕГРИРОВАННЫЕ ЗНАНИЯ О ПРОЕКТИРОВАНИИ И ТЕХНОЛОГИИ ИЗГОТОВЛЕНИЯ цикл Заказ покупка и доставка материала Проектирование ведется с максимальным использованием заранее технологически детерминированных параметризованных деталей и узлов. Создание конструкции в этом случае сопровождается одновременной генерацией технологии её изготовления и сборки, материальной спецификации. Резко снижается количество замечаний по технологичности т. к. технология изготовления уже корреспондирована с конструктивными элементами. Проведение изменений конструкции при изменении параметров деталей и узлов в интегрированной среде автоматически вызывает изменение всей технологической документации. СОКРАЩЕНИЕ ЦИКЛА ПРОЕКТИРОВАНИЯ И ПОДГОТОВКИ ПРОИЗВОДСТВА СРАВНИМО С ВРЕМЕНЕМ проведения изменений КД и разработки: технологии изготовления и сборки, программ ЧПУ оценки трудоёмкости материальной спецификации Использование концепции и программных средств её реализующих позволяет добиться наилучших, по сравнению с традиционными подходами и методами автоматизации, экономических показателей ОКРа и технологической подготовки производства.

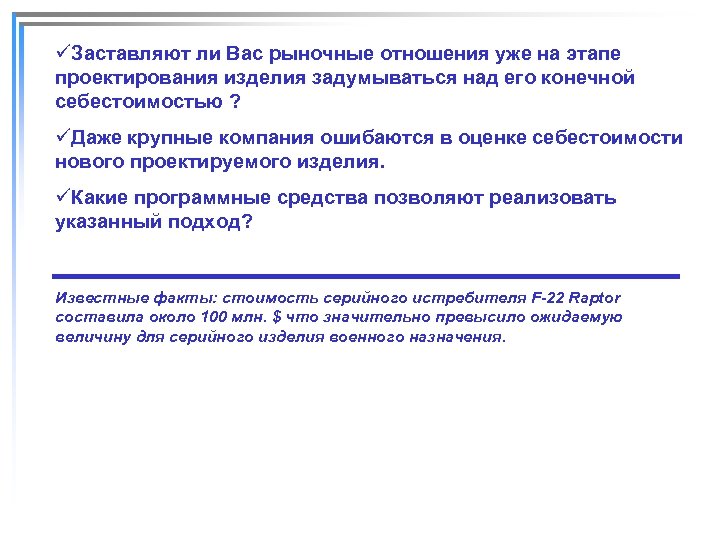

üЗаставляют ли Вас рыночные отношения уже на этапе проектирования изделия задумываться над его конечной себестоимостью ? üДаже крупные компания ошибаются в оценке себестоимости нового проектируемого изделия. üКакие программные средства позволяют реализовать указанный подход? Известные факты: стоимость серийного истребителя F-22 Raptor составила около 100 млн. $ что значительно превысило ожидаемую величину для серийного изделия военного назначения.

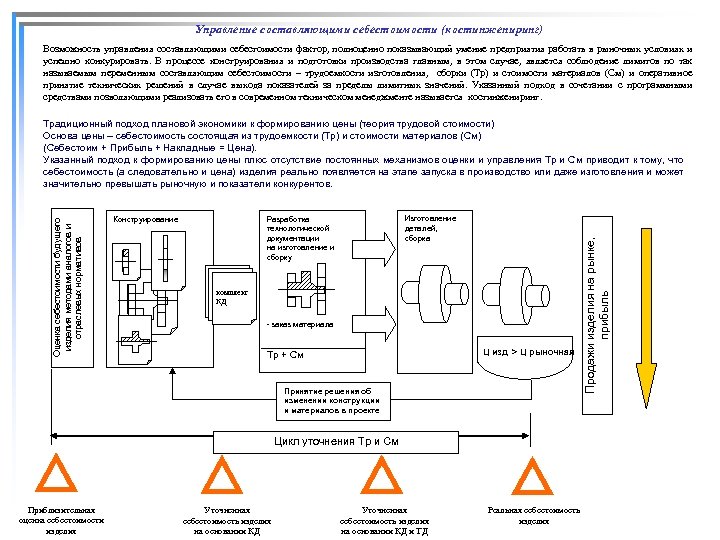

Управление составляющими себестоимости (костинжениринг) Возможность управления составляющими себестоимости фактор, полноценно показывающий умение предприятия работать в рыночных условиях и успешно конкурировать. В процессе конструирования и подготовки производства главным, в этом случае, является соблюдение лимитов по так называемым переменным составляющим себестоимости – трудоемкости изготовления, сборки (Тр) и стоимости материалов (См) и оперативное принятие технических решений в случае выхода показателей за пределы лимитных значений. Указанный подход в сочетании с программными средствами позволяющими реализовать его в современном техническом менеджменте называется костинжениринг. Изготовление деталей, сборка Разработка технологической документации на изготовление и сборку Конструирование комплект КД - заказ материала Ц изд > Ц рыночная Тр + См Принятие решения об изменении конструкции и материалов в проекте Цикл уточнения Тр и См Приблизительная оценка себестоимости изделия Уточненная себестоимость изделия на основании КД и ТД Реальная себестоимость изделия Продажи изделия на рынке, прибыль Оценка себестоимости будущего изделия методами аналогов и отраслевых нормативов Традиционный подход плановой экономики к формированию цены (теория трудовой стоимости) Основа цены – себестоимость состоящая из трудоемкости (Тр) и стоимости материалов (См) (Себестоим + Прибыль + Накладные = Цена). Указанный подход к формированию цены плюс отсутствие постоянных механизмов оценки и управления Тр и См приводит к тому, что себестоимость (а следовательно и цена) изделия реально появляется на этапе запуска в производство или даже изготовления и может значительно превышать рыночную и показатели конкурентов.

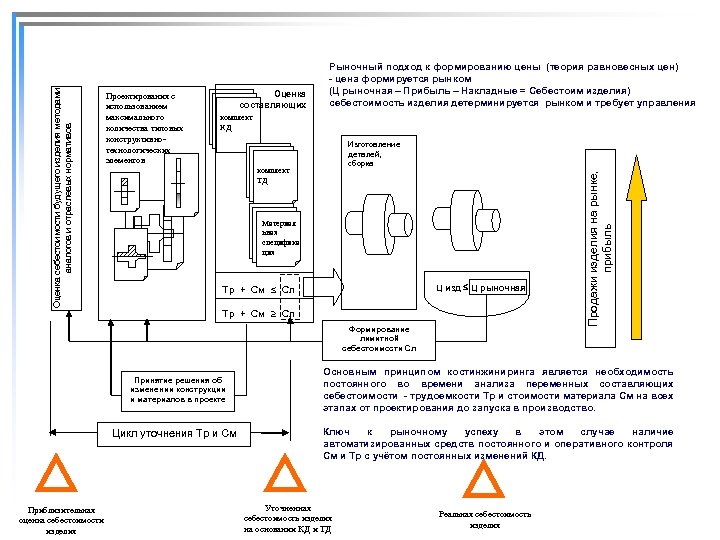

Оценка составляющих комплект КД Изготовление деталей, сборка комплект ТД Материал ьная специфика ция Ц изд Ц рыночная Тр + См Сл Формирование лимитной себестоимости Сл Принятие решения об изменении конструкции и материалов в проекте Цикл уточнения Тр и См Приблизительная оценка себестоимости изделия Продажи изделия на рынке, прибыль Оценка себестоимости будущего изделия методами аналогов и отраслевых нормативов Проектирования с использованием максимального количества типовых конструктивнотехнологических элементов Рыночный подход к формированию цены (теория равновесных цен) - цена формируется рынком (Ц рыночная – Прибыль – Накладные = Себестоим изделия) себестоимость изделия детерминируется рынком и требует управления Основным принципом костинжиниринга является необходимость постоянного во времени анализа переменных составляющих себестоимости - трудоемкости Тр и стоимости материала См на всех этапах от проектирования до запуска в производство. Ключ к рыночному успеху в этом случае наличие автоматизированных средств постоянного и оперативного контроля См и Тр с учётом постоянных изменений КД. Уточненная себестоимость изделия на основании КД и ТД Реальная себестоимость изделия

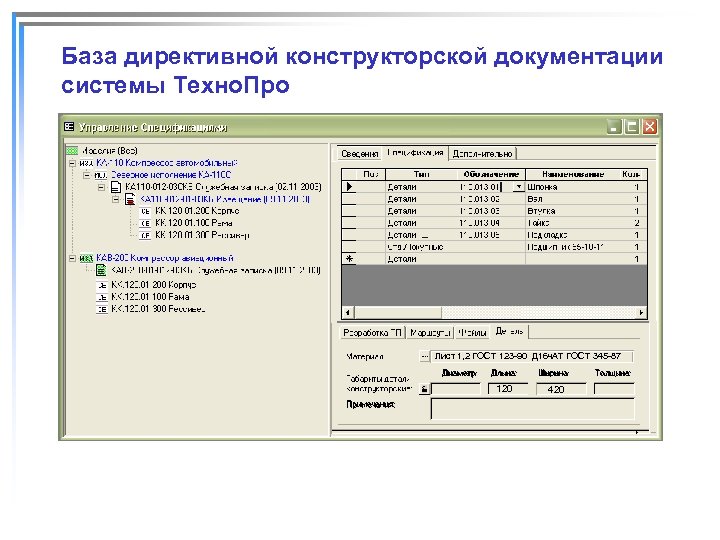

База директивной конструкторской документации системы Техно. Про Лист 1, 2 ГОСТ 123 -90 Д 16 ч. АТ ГОСТ 345 -87 120 420

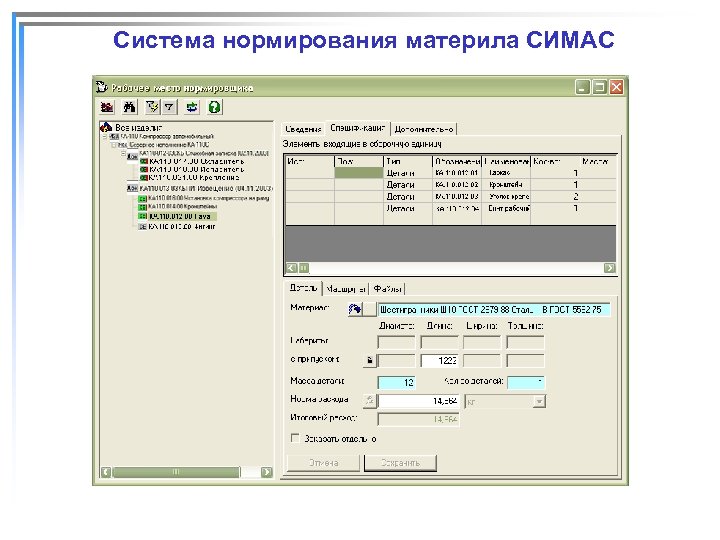

Система нормирования материла СИМАС

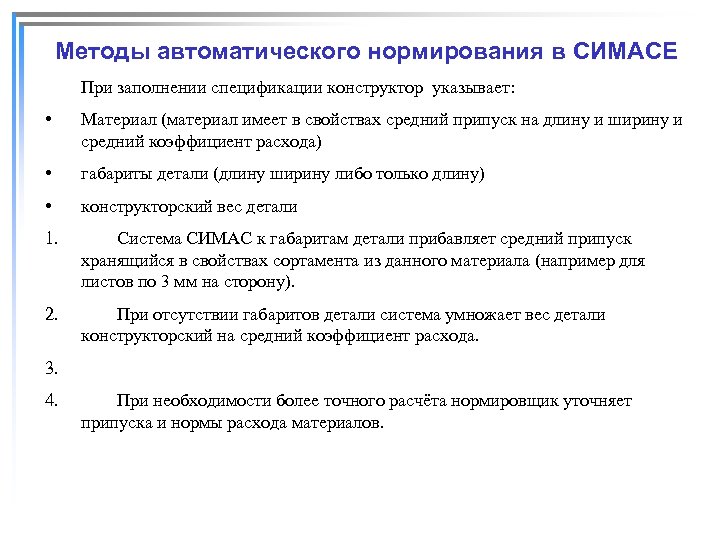

Методы автоматического нормирования в СИМАСЕ При заполнении спецификации конструктор указывает: • Материал (материал имеет в свойствах средний припуск на длину и ширину и средний коэффициент расхода) • габариты детали (длину ширину либо только длину) • конструкторский вес детали 1. Система СИМАС к габаритам детали прибавляет средний припуск хранящийся в свойствах сортамента из данного материала (например для листов по 3 мм на сторону). 2. При отсутствии габаритов детали система умножает вес детали конструкторский на средний коэффициент расхода. 3. 4. При необходимости более точного расчёта нормировщик уточняет припуска и нормы расхода материалов.

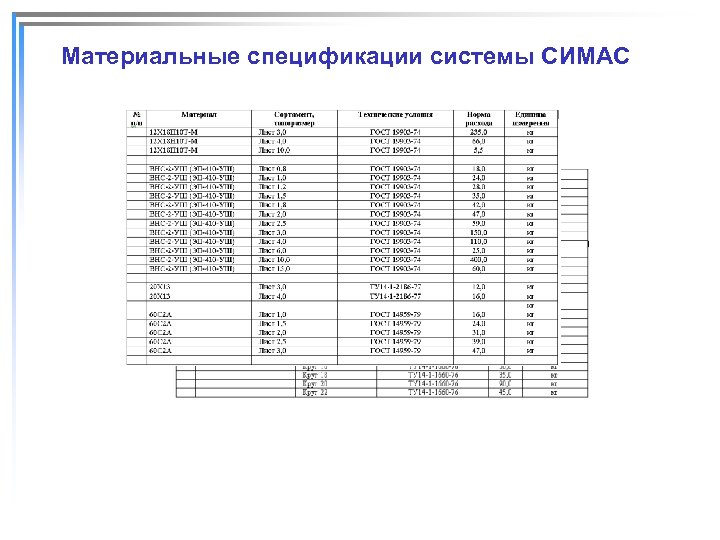

Материальные спецификации системы СИМАС
Вопросы?
СПАСИБО ЗА ВНИМАНИЕ!
