Костанайский государственный университет имени А. Байтурсынова CO 2 Инкубаторы Преподаватель: Бермухаметов Ж

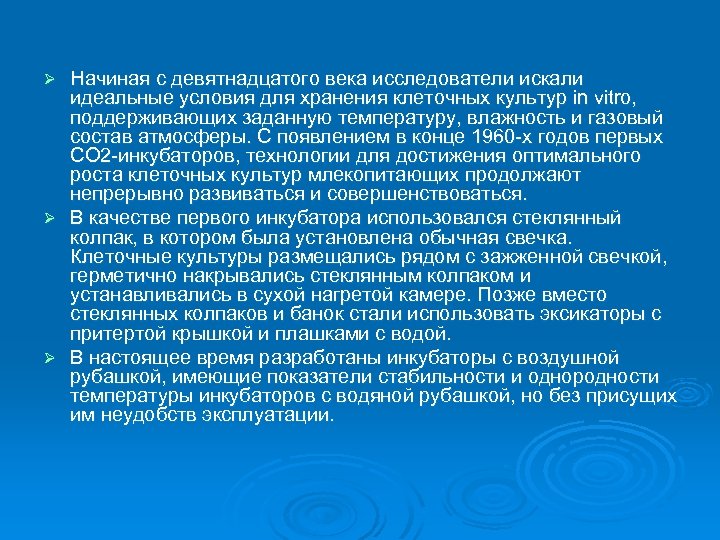

Начиная с девятнадцатого века исследователи искали идеальные условия для хранения клеточных культур in vitro, поддерживающих заданную температуру, влажность и газовый состав атмосферы. С появлением в конце 1960 -х годов первых СО 2 -инкубаторов, технологии для достижения оптимального роста клеточных культур млекопитающих продолжают непрерывно развиваться и совершенствоваться. Ø В качестве первого инкубатора использовался стеклянный колпак, в котором была установлена обычная свечка. Клеточные культуры размещались рядом с зажженной свечкой, герметично накрывались стеклянным колпаком и устанавливались в сухой нагретой камере. Позже вместо стеклянных колпаков и банок стали использовать эксикаторы с притертой крышкой и плашками с водой. Ø В настоящее время разработаны инкубаторы с воздушной рубашкой, имеющие показатели стабильности и однородности температуры инкубаторов с водяной рубашкой, но без присущих им неудобств эксплуатации. Ø

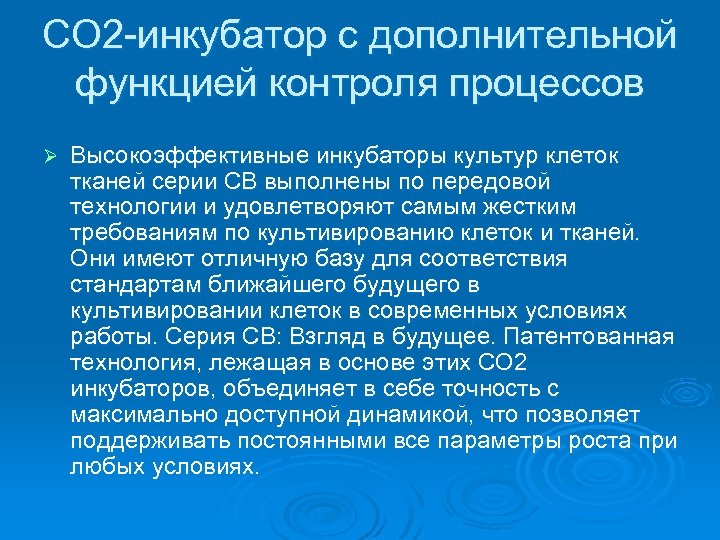

CO 2 -инкубатор с дополнительной функцией контроля процессов Ø Высокоэффективные инкубаторы культур клеток тканей серии CB выполнены по передовой технологии и удовлетворяют самым жестким требованиям по культивированию клеток и тканей. Они имеют отличную базу для соответствия стандартам ближайшего будущего в культивировании клеток в современных условиях работы. Серия CB: Взгляд в будущее. Патентованная технология, лежащая в основе этих CO 2 инкубаторов, объединяет в себе точность с максимально доступной динамикой, что позволяет поддерживать постоянными все параметры роста при любых условиях.

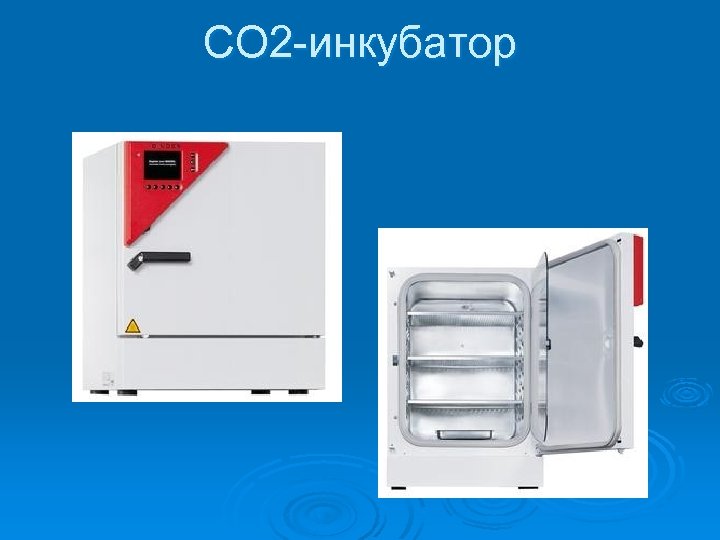

CO 2 -инкубатор

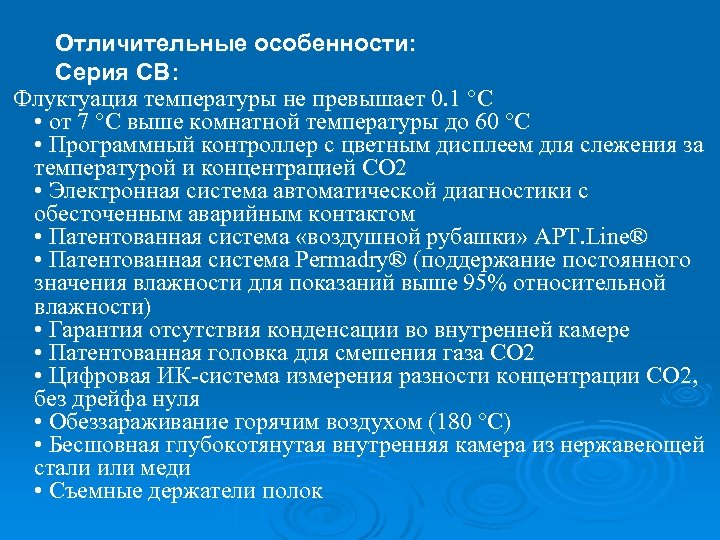

Отличительные особенности: Серия CB: Флуктуация температуры не превышает 0. 1 °C • от 7 °C выше комнатной температуры до 60 °C • Программный контроллер с цветным дисплеем для слежения за температурой и концентрацией CO 2 • Электронная система автоматической диагностики с обесточенным аварийным контактом • Патентованная система «воздушной рубашки» APT. Line® • Патентованная система Permadry® (поддержание постоянного значения влажности для показаний выше 95% относительной влажности) • Гарантия отсутствия конденсации во внутренней камере • Патентованная головка для смешения газа CO 2 • Цифровая ИК-система измерения разности концентрации CO 2, без дрейфа нуля • Обеззараживание горячим воздухом (180 °C) • Бесшовная глубокотянутая внутренняя камера из нержавеющей стали или меди • Съемные держатели полок

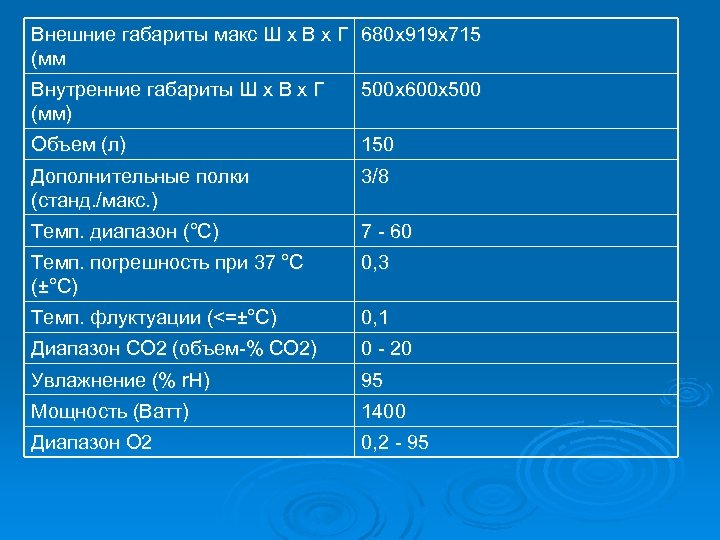

Внешние габариты макс Ш х В х Г 680 x 919 x 715 (мм Внутренние габариты Ш х В х Г (мм) 500 x 600 x 500 Объем (л) 150 Дополнительные полки (станд. /макс. ) 3/8 Темп. диапазон (°C) 7 - 60 Темп. погрешность при 37 °C (±°C) 0, 3 Темп. флуктуации (<=±°C) 0, 1 Диапазон СО 2 (объем-% СО 2) 0 - 20 Увлажнение (% r. H) 95 Мощность (Ватт) 1400 Диапазон О 2 0, 2 - 95

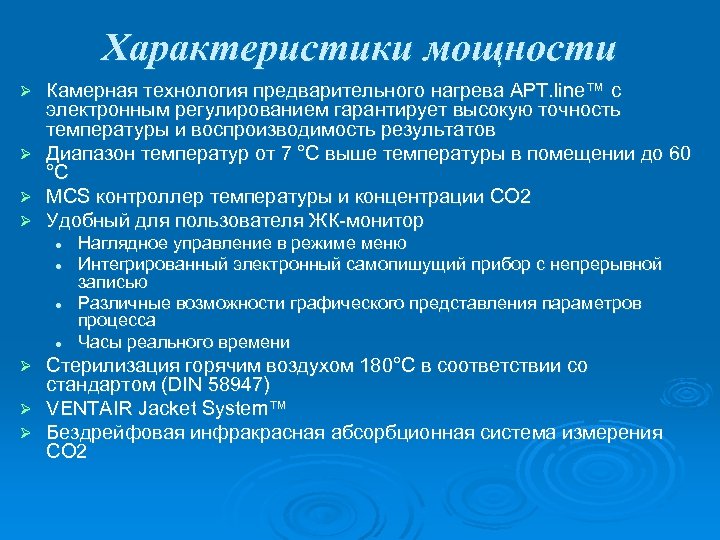

Характеристики мощности Ø Ø Камерная технология предварительного нагрева APT. line™ с электронным регулированием гарантирует высокую точность температуры и воспроизводимость результатов Диапазон температур от 7 °C выше температуры в помещении до 60 °C MCS контроллер температуры и концентрации CO 2 Удобный для пользователя ЖК-монитор l l Наглядное управление в режиме меню Интегрированный электронный самопишущий прибор с непрерывной записью Различные возможности графического представления параметров процесса Часы реального времени Стерилизация горячим воздухом 180°C в соответствии со стандартом (DIN 58947) Ø VENTAIR Jacket System™ Ø Бездрейфовая инфракрасная абсорбционная система измерения CO 2 Ø

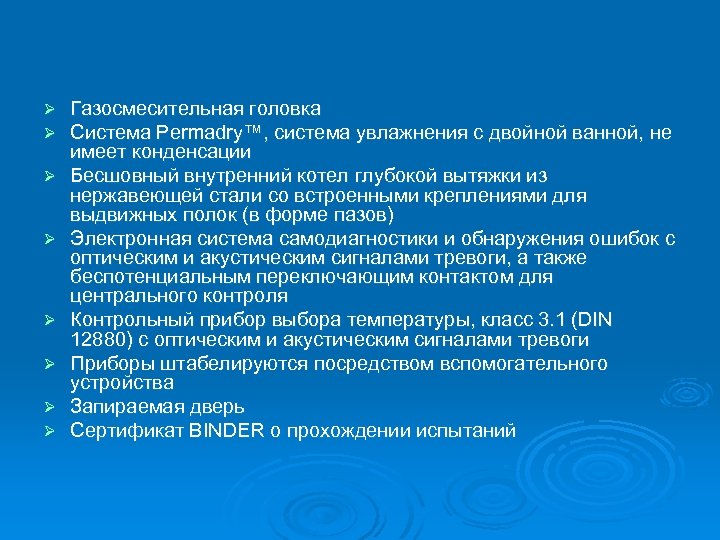

Ø Ø Ø Ø Газосмесительная головка Система Permadry™, система увлажнения с двойной ванной, не имеет конденсации Бесшовный внутренний котел глубокой вытяжки из нержавеющей стали со встроенными креплениями для выдвижных полок (в форме пазов) Электронная система самодиагностики и обнаружения ошибок с оптическим и акустическим сигналами тревоги, а также беспотенциальным переключающим контактом для центрального контроля Контрольный прибор выбора температуры, класс 3. 1 (DIN 12880) с оптическим и акустическим сигналами тревоги Приборы штабелируются посредством вспомогательного устройства Запираемая дверь Сертификат BINDER о прохождении испытаний

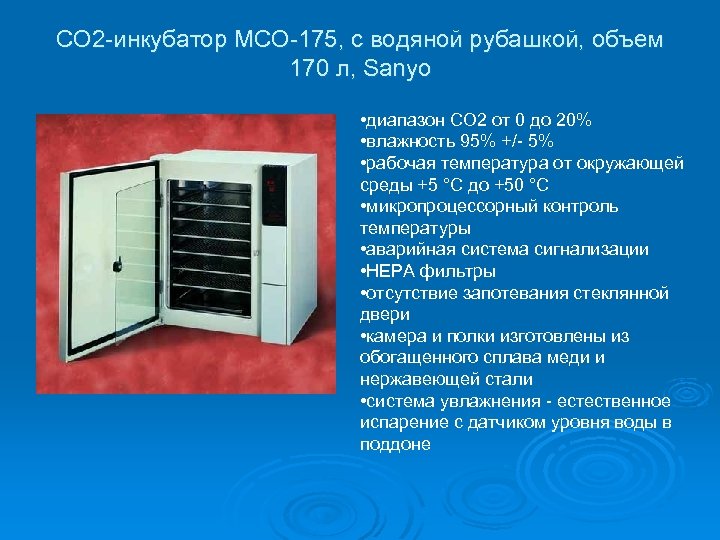

СО 2 -инкубатор MCO-175, с водяной рубашкой, объем 170 л, Sanyo • диапазон CO 2 от 0 до 20% • влажность 95% +/- 5% • рабочая температура от окружающей среды +5 °C до +50 °C • микропроцессорный контроль температуры • аварийная система сигнализации • НЕРА фильтры • отсутствие запотевания стеклянной двери • камера и полки изготовлены из обогащенного сплава меди и нержавеющей стали • система увлажнения - естественное испарение с датчиком уровня воды в поддоне

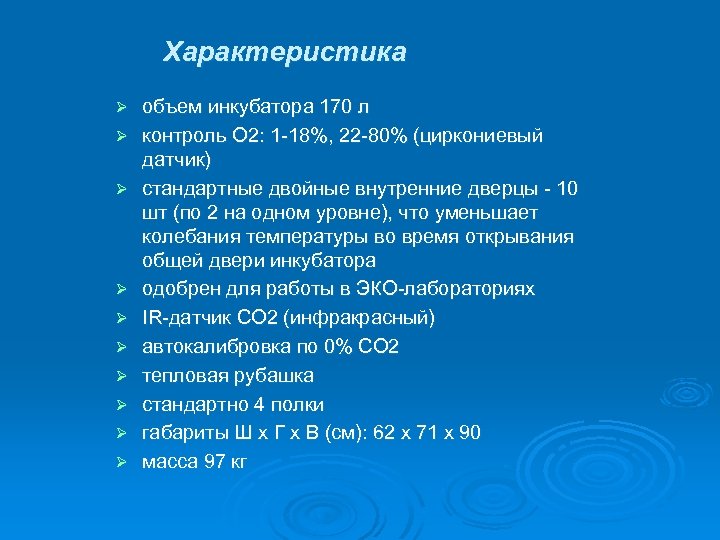

Характеристика Ø Ø Ø Ø Ø объем инкубатора 170 л контроль О 2: 1 -18%, 22 -80% (циркониевый датчик) стандартные двойные внутренние дверцы - 10 шт (по 2 на одном уровне), что уменьшает колебания температуры во время открывания общей двери инкубатора одобрен для работы в ЭКО-лабораториях IR-датчик СО 2 (инфракрасный) автокалибровка по 0% СО 2 тепловая рубашка стандартно 4 полки габариты Ш х Г х В (см): 62 х 71 х 90 масса 97 кг
Спасибо за внимание
