КОСМОС-НЕФТЬ-ГАЗ СЕРТИФИЦИРОВАННЫЙ ПАРТНЕР ПО РЕШЕНИЯМ Win CC OA

КОСМОС-НЕФТЬ-ГАЗ СЕРТИФИЦИРОВАННЫЙ ПАРТНЕР ПО РЕШЕНИЯМ Win. CC OA

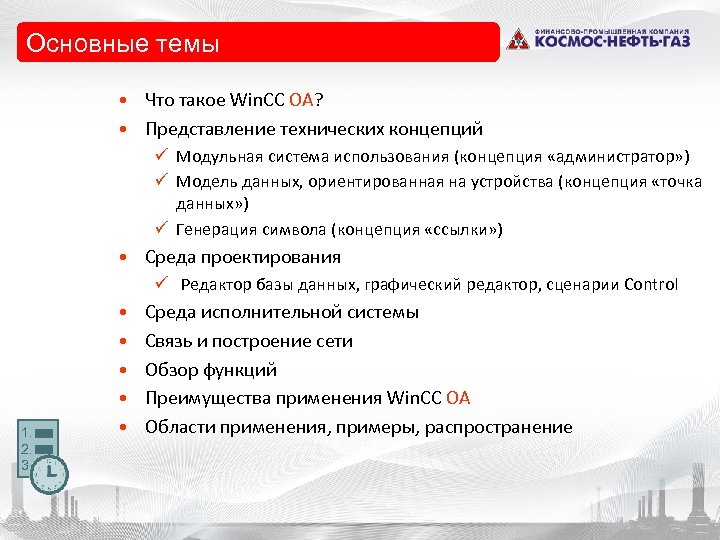

Основные темы • Что такое Win. CC OA? • Представление технических концепций ü Модульная система использования (концепция «администратор» ) ü Модель данных, ориентированная на устройства (концепция «точка данных» ) ü Генерация символа (концепция «ссылки» ) • Среда проектирования ü Редактор базы данных, графический редактор, сценарии Control 1. 2. 3. • • • Среда исполнительной системы Связь и построение сети Обзор функций Преимущества применения Win. CC OA Области применения, примеры, распространение

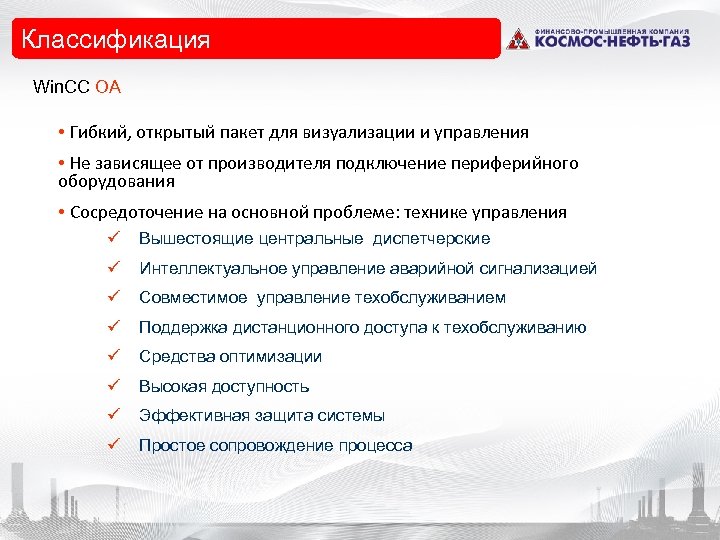

Классификация Win. CC OA • Гибкий, открытый пакет для визуализации и управления • Hе зависящее от производителя подключение периферийного оборудования • Сосредоточение на основной проблеме: технике управления ü Вышестоящие центральные диспетчерские ü Интеллектуальное управление аварийной сигнализацией ü Совместимое управление техобслуживанием ü Поддержка дистанционного доступа к техобслуживанию ü Средства оптимизации ü Высокая доступность ü Эффективная защита системы ü Простое сопровождение процесса

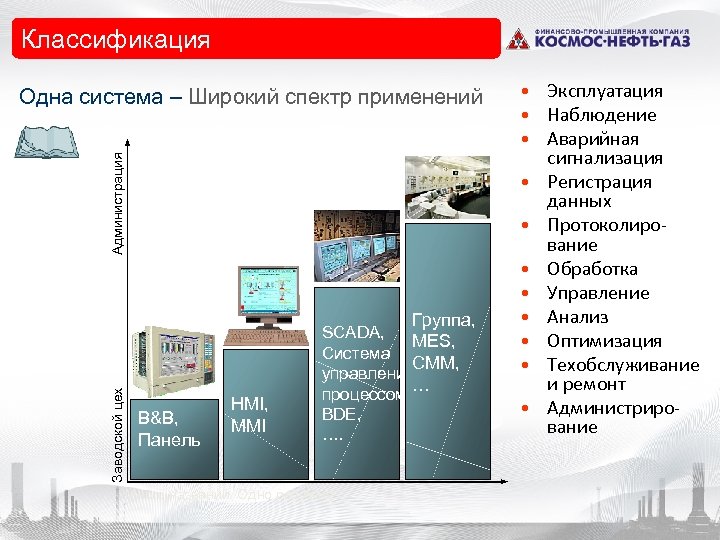

• Klassifikation Классификация Администрация Одна система – Широкий спектр применений Заводской цех Группа, B&B, Панель HMI, MMI SCADA, MES, Система CMM, управления … процессом BDE, …. Много названий. Одно решение • Эксплуатация • Наблюдение • Аварийная сигнализация • Регистрация данных • Протоколирование • Обработка • Управление • Анализ • Оптимизация • Техобслуживание и ремонт • Администрирование

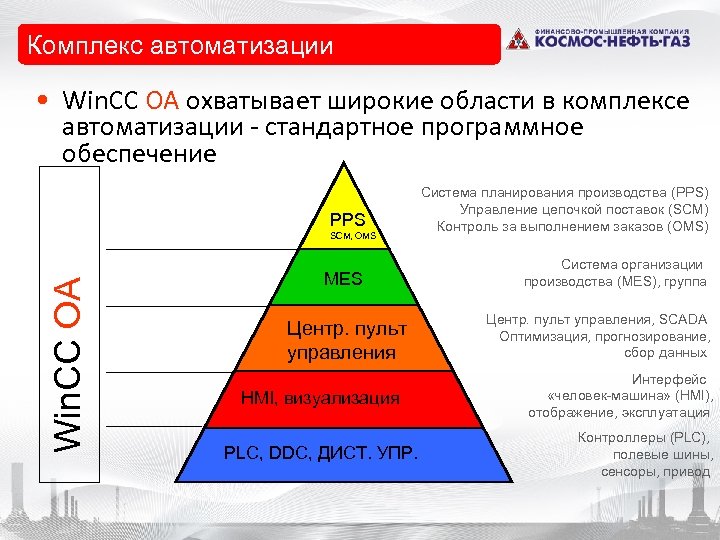

Комплекс автоматизации • Win. CC OA охватывает широкие области в комплексе автоматизации - стандартное программное обеспечение PPS Win. CC OA SCM, OMS MES Центр. пульт управления HMI, визуализация PLC, DDC, ДИСТ. УПР. Система планирования производства (PPS) Управление цепочкой поставок (SCM) Контроль за выполнением заказов (OMS) Система организации производства (MES), группа Центр. пульт управления, SCADA Оптимизация, прогнозирование, сбор данных Интерфейс «человек-машина» (HMI), отображение, эксплуатация Контроллеры (PLC), полевые шины, сенсоры, привод

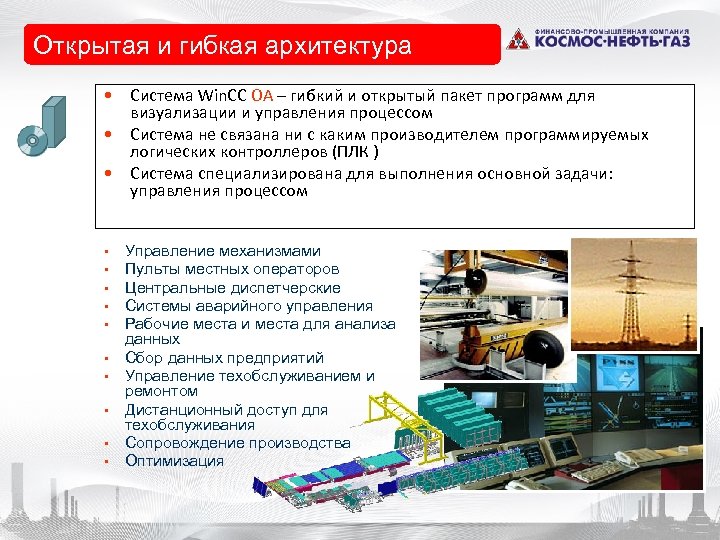

Открытая и гибкая архитектура • Система Win. CC OA – гибкий и открытый пакет программ для визуализации и управления процессом • Система не связана ни с каким производителем программируемых логических контроллеров (ПЛК ) • Система специализирована для выполнения основной задачи: управления процессом • • • Управление механизмами Пульты местных операторов Центральные диспетчерские Системы аварийного управления Рабочие места и места для анализа данных Сбор данных предприятий Управление техобслуживанием и ремонтом Дистанционный доступ для техобслуживания Сопровождение производства Оптимизация

Концепции

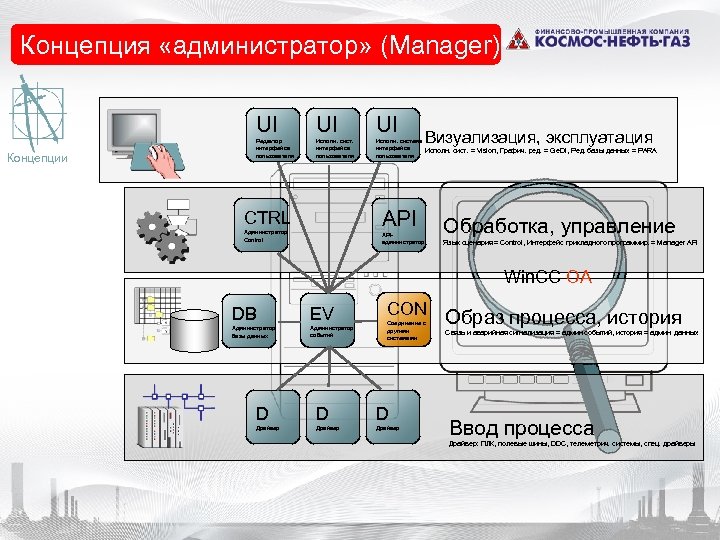

• Managerkonzept Концепция «администратор» (Manager) UI Концепции UI UI Редактор интерфейса пользователя Исполн. система интерфейса Исполн. сист. = Vision, Графич. ред. = Ge. DI, Ред. базы данных = PARA пользователя Визуализация, эксплуатация API CTRL Администратор Control APIадминистратор Обработка, управление Язык сценария = Control, Интерфейс прикладного программир. = Manager API Win. CC OA DB Администратор базы данных EV Администратор событий CON Соединение с другими системами D D D Драйвер Образ процесса, история Связь и аварийная сигнализация = админ. событий, история = админ. данных Ввод процесса Драйвер: ПЛК, полевые шины, DDC, телеметрич. системы, спец. драйверы

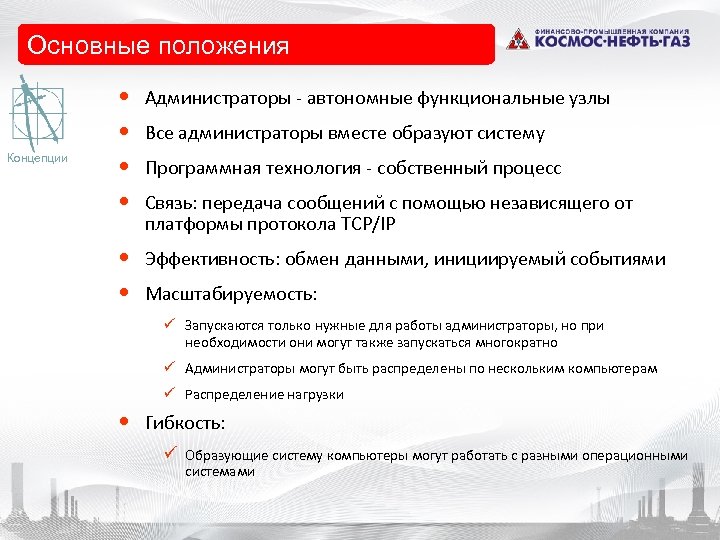

Основные положения Концепции • • Администраторы - автономные функциональные узлы Все администраторы вместе образуют систему Программная технология - собственный процесс Связь: передача сообщений с помощью независящего от платформы протокола TCP/IP • Эффективность: обмен данными, инициируемый событиями • Масштабируемость: ü Запускаются только нужные для работы администраторы, но при необходимости они могут также запускаться многократно ü Администраторы могут быть распределены по нескольким компьютерам ü Распределение нагрузки • Гибкость: ü Образующие систему компьютеры могут работать с разными операционными системами

Драйвер Концепции • Treiber • Обеспечение соединения с различным оборудованием автоматизации • Обработка протокола связи • Унификация различных форм связи • Сглаживание, сравнение «старый/новый» (время, значение, подавление дрожания) • Пересчеты: необработанное значение - техническое значение и обратно • Принятие периферийной отметки времени, вставка отметки времени на входе • Инициированная событием передача данных системе Win. CC OA Сглаживание Конверсия Преобразование Старый/новый Протокол ПО D Драйвер Аппаратура (HW)/ядро

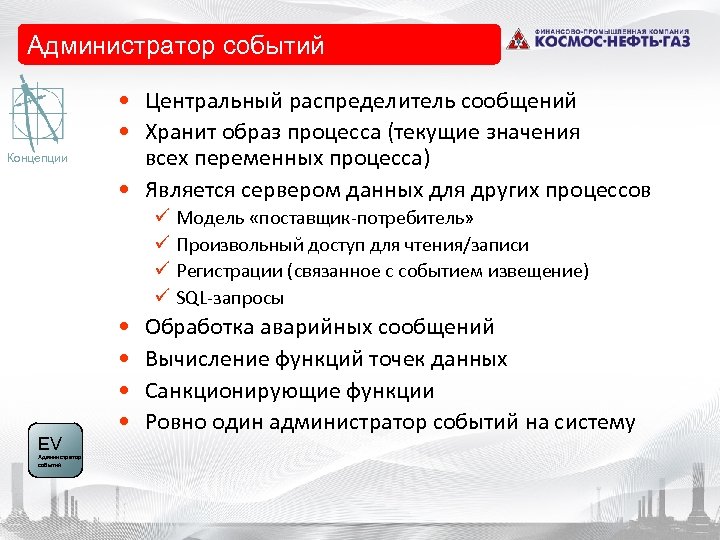

• Event-Manager Администратор событий Концепции • Центральный распределитель сообщений • Хранит образ процесса (текущие значения всех переменных процесса) • Является сервером данных для других процессов ü ü EV Администратор событий • • Модель «поставщик-потребитель» Произвольный доступ для чтения/записи Регистрации (связанное с событием извещение) SQL-запросы Обработка аварийных сообщений Вычисление функций точек данных Санкционирующие функции Ровно один администратор событий на систему

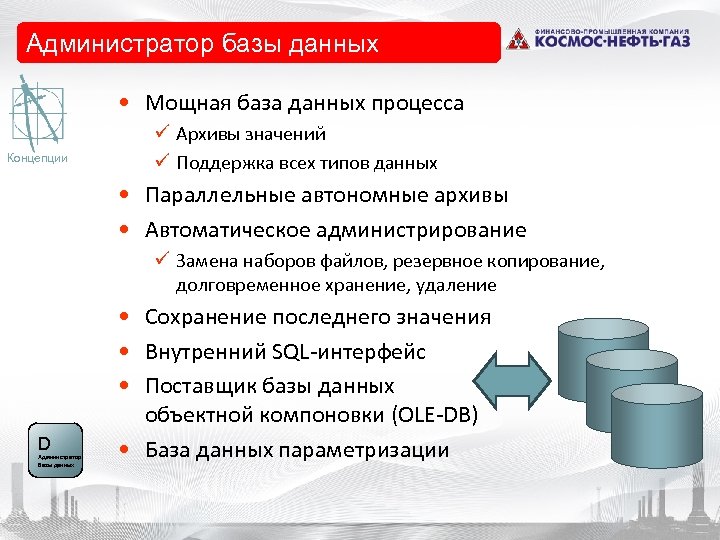

• Datenbank-Manager Администратор базы данных • Мощная база данных процесса Концепции ü Архивы значений ü Поддержка всех типов данных • Параллельные автономные архивы • Автоматическое администрирование ü Замена наборов файлов, резервное копирование, долговременное хранение, удаление D Администратор базы данных • Сохранение последнего значения • Внутренний SQL-интерфейс • Поставщик базы данных объектной компоновки (OLE-DB) • База данных параметризации

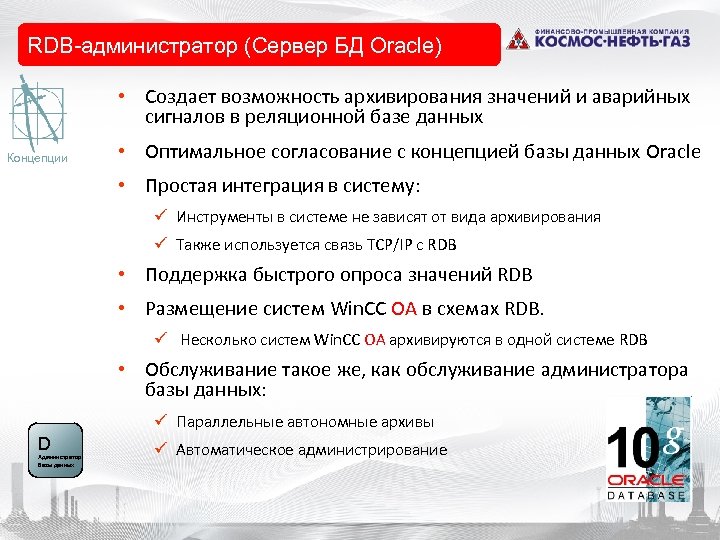

• Datenbank-Manager RDB-администратор (Сервер БД Oracle) • Создает возможность архивирования значений и аварийных сигналов в реляционной базе данных Концепции • Оптимальное согласование с концепцией базы данных Oracle • Простая интеграция в систему: ü Инструменты в системе не зависят от вида архивирования ü Также используется связь TCP/IP с RDB • Поддержка быстрого опроса значений RDB • Размещение систем Win. CC OA в схемах RDB. ü Несколько систем Win. CC OA архивируются в одной системе RDB • Обслуживание такое же, как обслуживание администратора базы данных: ü Параллельные автономные архивы D Администратор базы данных ü Автоматическое администрирование

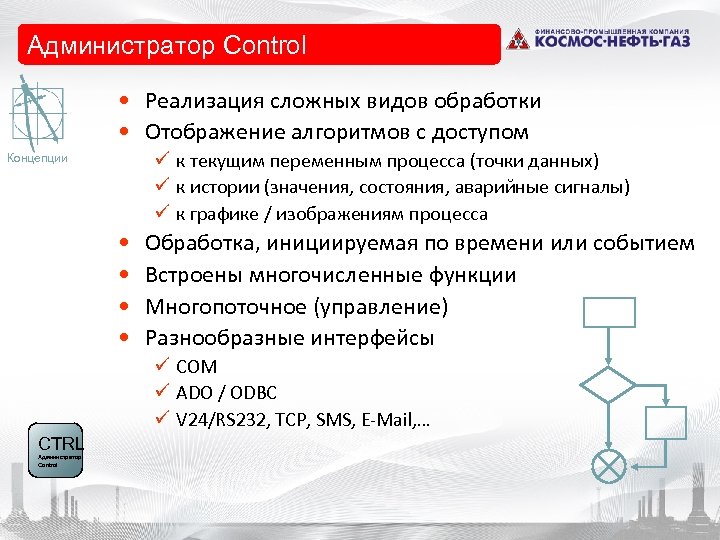

• Control-Manager Администратор Control • Реализация сложных видов обработки • Отображение алгоритмов с доступом ü к текущим переменным процесса (точки данных) ü к истории (значения, состояния, аварийные сигналы) ü к графике / изображениям процесса Концепции • • Обработка, инициируемая по времени или событием Встроены многочисленные функции Многопоточное (управление) Разнообразные интерфейсы ü COM ü ADO / ODBC ü V 24/RS 232, TCP, SMS, E-Mail, … CTRL Администратор Control

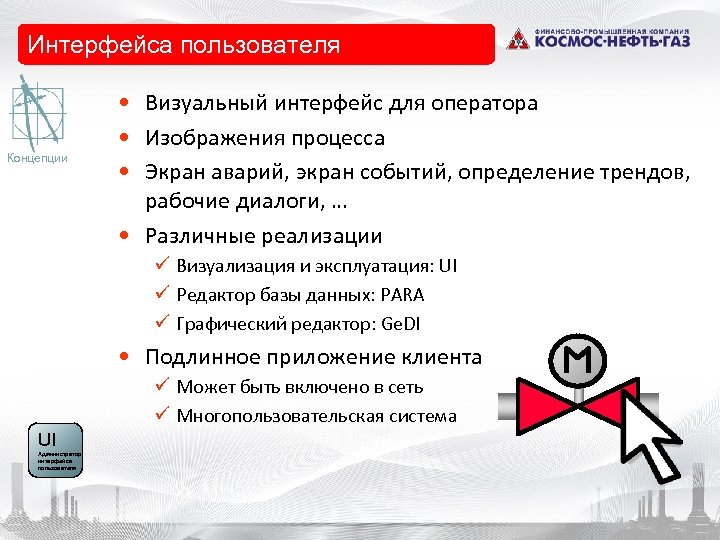

Интерфейса пользователя Концепции • Визуальный интерфейс для оператора • Изображения процесса • Экран аварий, экран событий, определение трендов, рабочие диалоги, … • Различные реализации ü Визуализация и эксплуатация: UI ü Редактор базы данных: PARA ü Графический редактор: Ge. DI • Подлинное приложение клиента ü Может быть включено в сеть ü Многопользовательская система UI Администратор интерфейса пользователя

Администратор: Реальная система UI Концепции RDB Стандартная реляционная база данных CTRL ADO Администратор Control UI UI Редактор интерфейса пользователя Исполн. система интерфейса пользователя COM CTRL Интерфейс MS-COM Администратор Control Составление отчетов SOA Соединитель OLE-DB OLE-база данных Поставщик доступа VA Архивы DB EV Администратор базы данных API-администрат. «Прогноз» Администратор событий DIST Администратор распределения «Чужие» системы Сервер микропрогр. обеспечения Win. CC OA (Связь с клиентами IT, SAP, GIS, PPS и др. ) API RDBMS Составление отчетов, RDB, OLAP, BI Excel D D D Сервер OPC IEC 870 -5 -104 Клиент OPC Шина Modbus Шина Profibus FEP/RCI Сервер OPC Ethernet Полевая шина REDU Администратор резервирования Другие системы Win. CC OA Система в «горячем резерве»

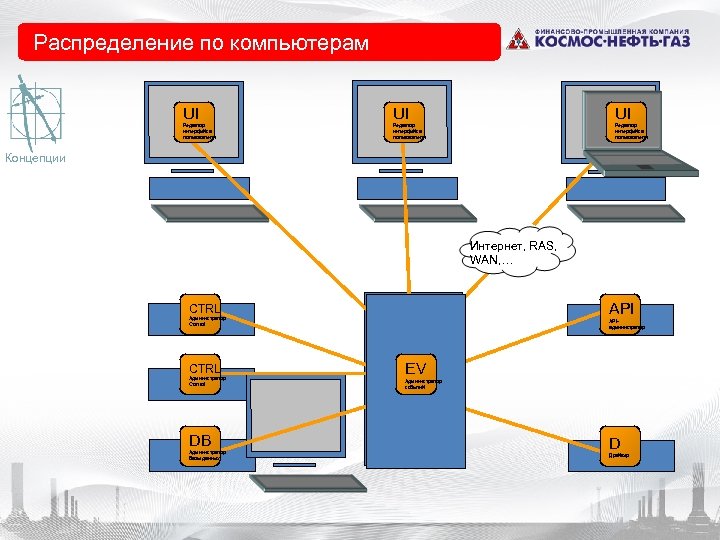

Распределение по компьютерам UI UI Редактор интерфейса пользователя UI UI Редактор Userinterface интерфейса Editor пользователя Концепции Интернет, RAS, WAN, … CTRL Администратор Control UI UI Userinterface Editor Userinterface Runtime Администратор базы данных APIадминистратор API EV CTRL Controlmanager API-Manager DB Database. Manager DB API Администратор событий EV Eventmanager D D Driver D Драйвер

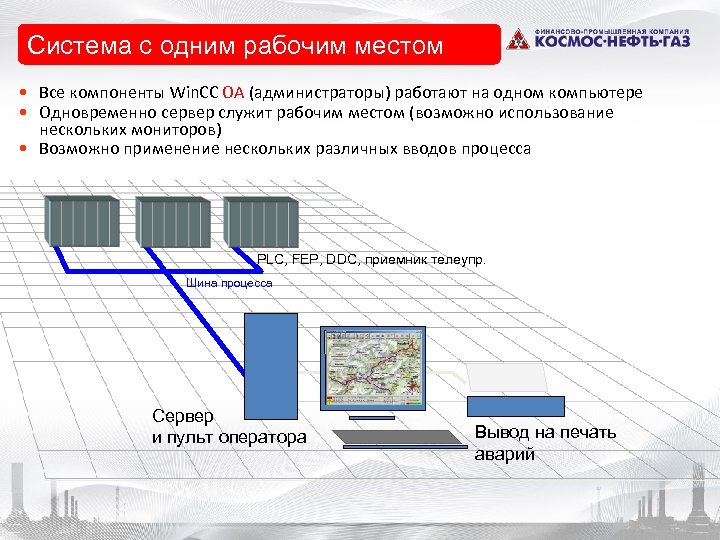

• Einzelplatzsystem Система с одним рабочим местом • Все компоненты Win. CC OA (администраторы) работают на одном компьютере • Одновременно сервер служит рабочим местом (возможно использование нескольких мониторов) • Возможно применение нескольких различных вводов процесса PLC, FEP, DDC, приемник телеупр. Шина процесса Сервер и пульт оператора Вывод на печать аварий

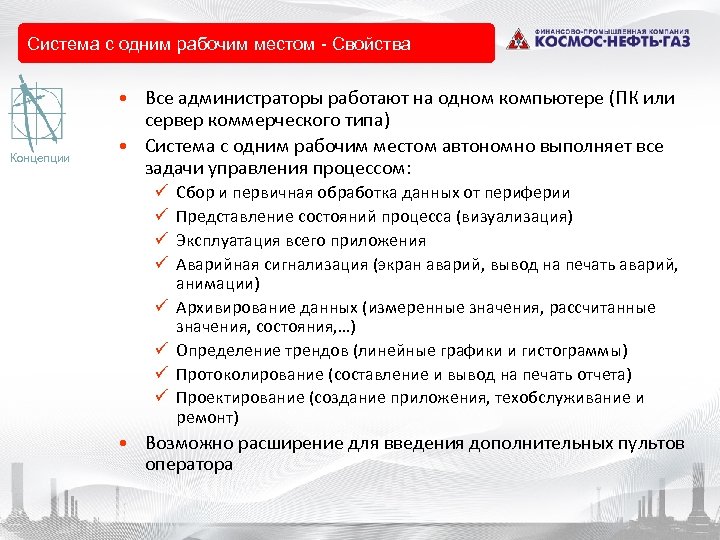

Система с одним рабочим местом - Свойства Концепции • Все администраторы работают на одном компьютере (ПК или сервер коммерческого типа) • Система с одним рабочим местом автономно выполняет все задачи управления процессом: ü ü ü ü Сбор и первичная обработка данных от периферии Представление состояний процесса (визуализация) Эксплуатация всего приложения Аварийная сигнализация (экран аварий, вывод на печать аварий, анимации) Архивирование данных (измеренные значения, рассчитанные значения, состояния, …) Определение трендов (линейные графики и гистограммы) Протоколирование (составление и вывод на печать отчета) Проектирование (создание приложения, техобслуживание и ремонт) • Возможно расширение для введения дополнительных пультов оператора

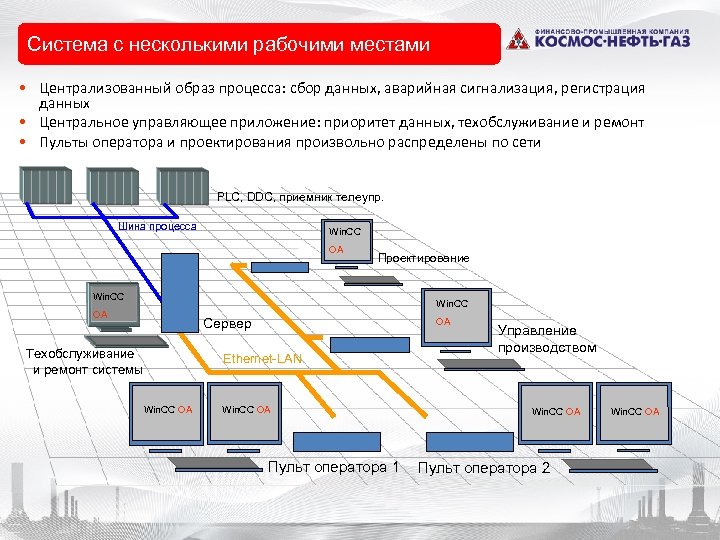

• Mehrplatzsystem Система с несколькими рабочими местами • Централизованный образ процесса: сбор данных, аварийная сигнализация, регистрация данных • Центральное управляющее приложение: приоритет данных, техобслуживание и ремонт • Пульты оператора и проектирования произвольно распределены по сети PLC, DDC, приемник телеупр. Шина процесса Win. CC OA Проектирование Win. CC OA Сервер Техобслуживание и ремонт системы OA Ethernet-LAN Win. CC OA Пульт оператора 1 Управление производством Win. CC OA Пульт оператора 2 Win. CC OA

• Redundanz Резервирование • Горячий резерв (сервер) • Автоматическое переключение всех пультов оператора (клиентов) • Возможно дублирующее сетевое соединение между всеми пультами PLC, DDC, датчик телеупр. Шина процесса Win. CC OA Проектирование (Находится в горячем резерве) Сервер 2 (Основной) Win. CC OA Сервер 1 Ethernet-LAN Win. CC OA Пульт оператора 1 Win. CC OA Управление производством OA Пульт оператора 2

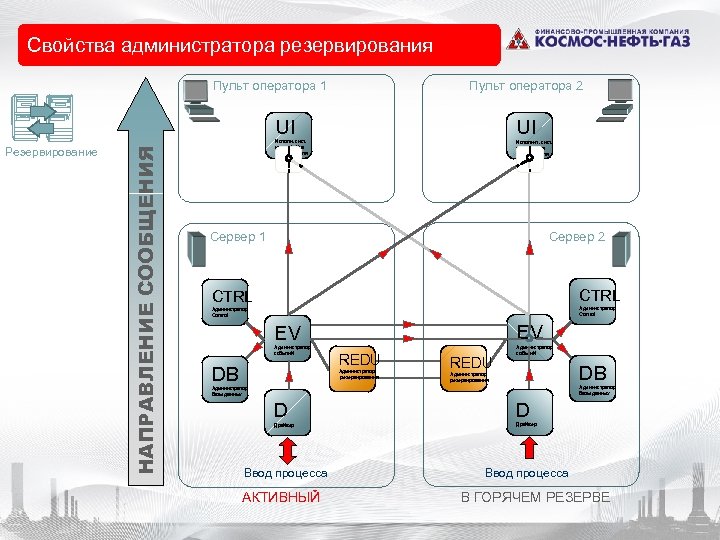

Свойства администратора резервирования Пульт оператора 1 Пульт оператора 2 Резервирование НАПРАВЛЕНИЕ СООБЩЕНИЯ UI UI Исполн. сист. интерфейса пользователя Исполнит. сист. интерфейса пользователя Сервер 1 Сервер 2 CTRL Администратор Control EV EV Администратор событий DB REDU Администратор резервирования REDU DB Администратор резервирования Администратор базы данных D D Драйвер Ввод процесса АКТИВНЫЙ В ГОРЯЧЕМ РЕЗЕРВЕ

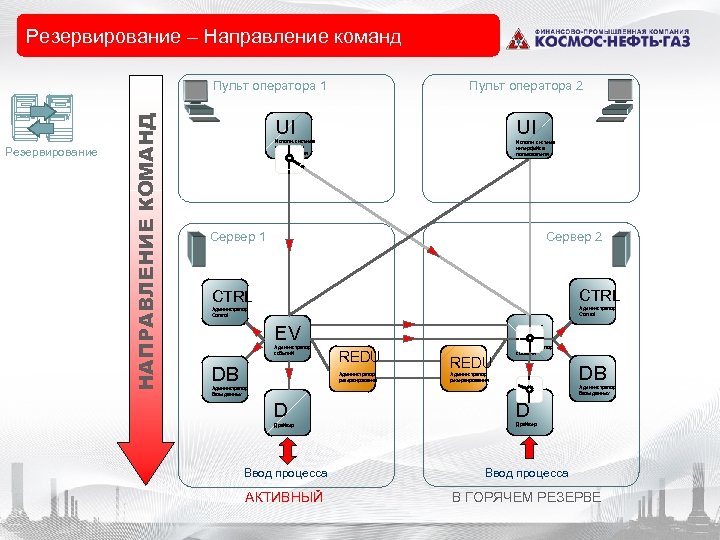

Резервирование – Направление команд Резервирование НАПРАВЛЕНИЕ КОМАНД Пульт оператора 1 Пульт оператора 2 UI UI Исполн. система интерфейса пользователя Сервер 1 Сервер 2 CTRL Администратор Control EV EV Администратор событий DB REDU Администратор резервирования REDU Администратор событий DB Администратор резервирования Администратор базы данных D D Драйвер Ввод процесса АКТИВНЫЙ В ГОРЯЧЕМ РЕЗЕРВЕ

Режим разделения при резервировании • Дублированные серверы разделены – одна система остается в основном режиме • Второй сервер может быть использован для проверок конфигурации • Автоматический перевод любой из систем назад в режим резервирования PLC, DDC, датчик телеупр. Шина процесса Win. CC OA Проектирование (В горячем резерве/ Режим раздел. - тестир. / Возврат) (Основной) Сервер 1 Сервер 2 Win. CC OA Управление производством Ethernet-LAN Win. CC OA Пульт оператора 1 Win. CC OA Пульт оператора 2

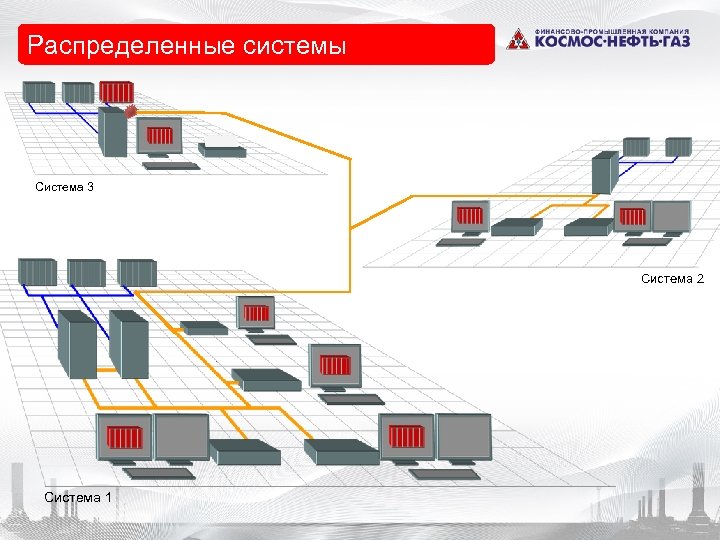

Распределенные системы Система 3 Система 2 Система 1

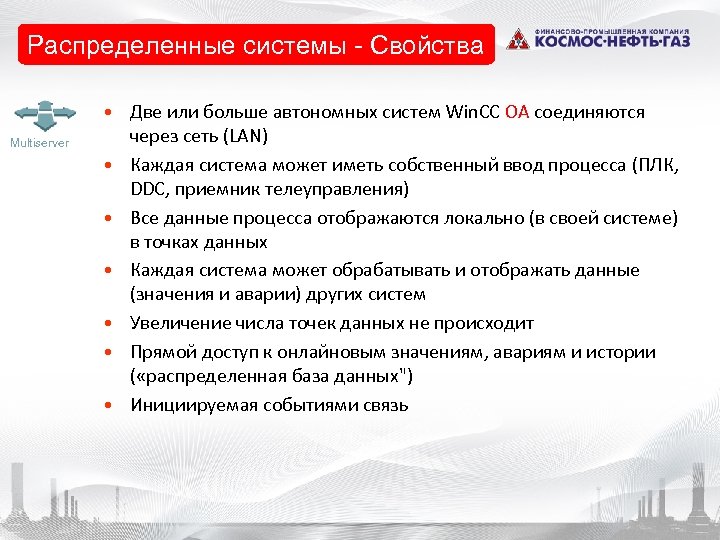

Распределенные системы - Свойства Multiserver • Две или больше автономных систем Win. CC OA соединяются через сеть (LAN) • Каждая система может иметь собственный ввод процесса (ПЛК, DDC, приемник телеуправления) • Все данные процесса отображаются локально (в своей системе) в точках данных • Каждая система может обрабатывать и отображать данные (значения и аварии) других систем • Увеличение числа точек данных не происходит • Прямой доступ к онлайновым значениям, авариям и истории ( «распределенная база данных") • Инициируемая событиями связь

Распределенные системы – Подробная схема Система 1 Пульт оператора 2 Пульт оператора 1 UI Multiserver Система 2 Пульт оператора 1 UI Исполн. сист. интерфейса пользователя Администратор Control UI DB Администратор резервирования DIST Администратор распределения Администратор Control REDU EV Администратор событий DB Администратор распределения Администратор базы данных D EV DIST Администратор распределения DB Runtime Администратор базы данных DIST D Драйвер Distribution Manager D Драйвер Локальная сеть TCP D Драйвер Администратор событий Userinterface Database. Manager REDU EV CTRL Система с одним рабочим местом DB CTRL Администратор Control Администратор базы данных Система 3 Event. Manager CTRL Администратор событий Сервер EV Сервер 2 Пульт оператора 2 Исполн. сист. интерфейса пользователя Controlmanager Исполн. сист. интерфейса пользователя Сервер1 UI CTRL UI Исполн. сист. интерфейса пользователя Драйвер

Обычная модель данных • Типичные системы управления и визуализации: Точки данных • Пример: Контактная гребенка терминала как стандартный интерфейс • Сигналы анализируются независимо от их принадлежности • Трудный совместный поиск информации, относящейся к соединенным объектам • Плоская модель из отдельных переменных процесса ü Теги, точки, переменные процесса (PV), переменные, точки ввода-вывода (IO), … • Бесконечные запутанные таблицы • Требуется высокая техническая дисциплина • Отображение целых устройств: дорого

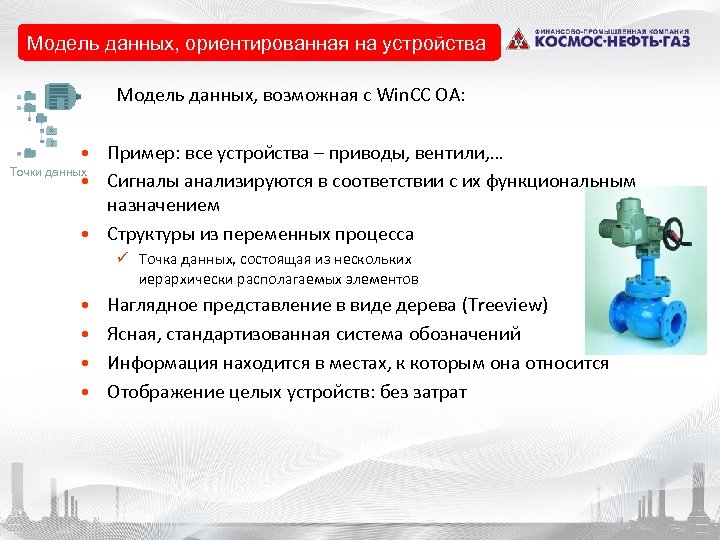

Модель данных, ориентированная на устройства Модель данных, возможная с Win. CC OA: • Пример: все устройства – приводы, вентили, … Точки данных • Сигналы анализируются в соответствии с их функциональным назначением • Структуры из переменных процесса ü Точка данных, состоящая из нескольких иерархически располагаемых элементов • • Наглядное представление в виде дерева (Treeview) Ясная, стандартизованная система обозначений Информация находится в местах, к которым она относится Отображение целых устройств: без затрат

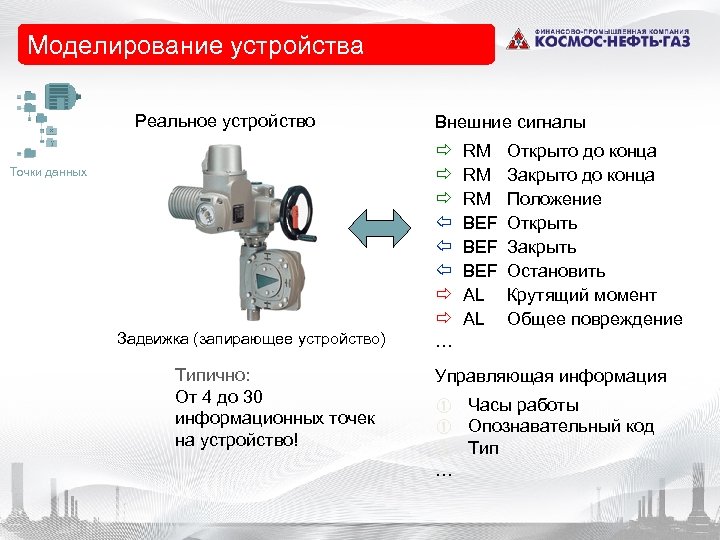

Моделирование устройства Реальное устройство Внешние сигналы Точки данных Задвижка (запирающее устройство) Типично: От 4 до 30 информационных точек на устройство! RM RM RM BEF BEF AL AL Открыто до конца Закрыто до конца Положение Открыть Закрыть Остановить Крутящий момент Общее повреждение … Управляющая информация Часы работы Опознавательный код Тип …

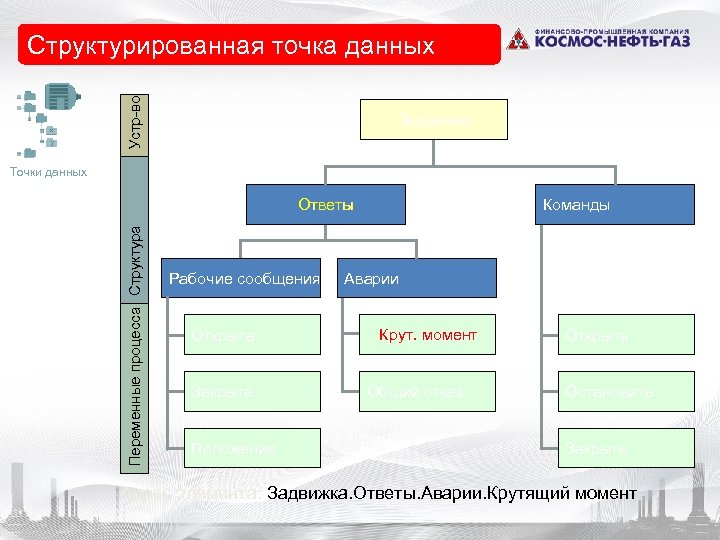

Устр-во Структурированная точка данных Задвижка Точки данных Команды Переменные процесса Структура Ответы Рабочие сообщения Открыта Закрыта Положение Аварии Крут. момент Общий отказ Открыть Остановить Закрыть Адрес элемента: Задвижка. Ответы. Аварии. Крутящий момент

Среда исполнительной • Laufzeitumgebung системы

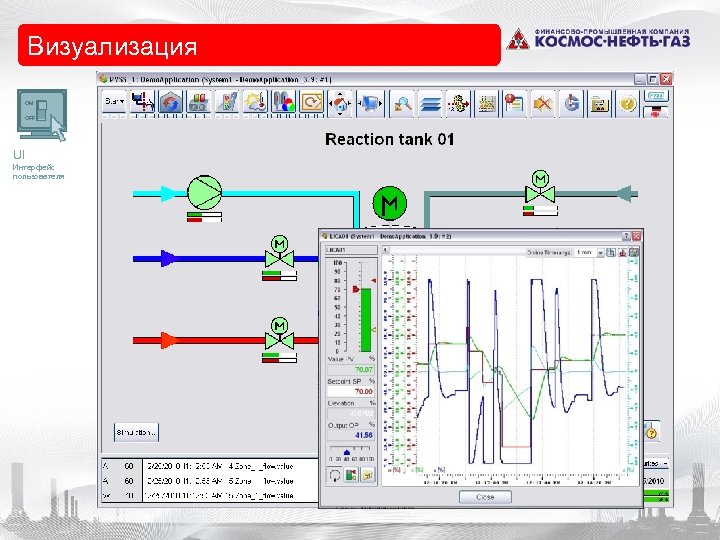

• Visualisierung: Vision Визуализация ON OFF UI Интерфейс пользователя

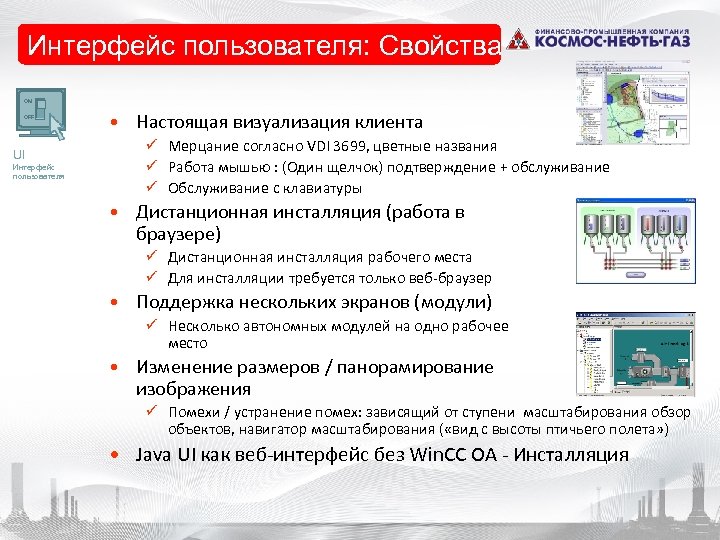

• Vision - Eigenschaften Интерфейс пользователя: Свойства ON OFF UI Интерфейс пользователя • Настоящая визуализация клиента ü Мерцание согласно VDI 3699, цветные названия ü Работа мышью : (Один щелчок) подтверждение + обслуживание ü Обслуживание с клавиатуры • Дистанционная инсталляция (работа в браузере) ü Дистанционная инсталляция рабочего места ü Для инсталляции требуется только веб-браузер • Поддержка нескольких экранов (модули) ü Несколько автономных модулей на одно рабочее место • Изменение размеров / панорамирование изображения ü Помехи / устранение помех: зависящий от ступени масштабирования обзор объектов, навигатор масштабирования ( «вид с высоты птичьего полета» ) • Java UI как веб-интерфейс без Win. CC OA - Инсталляция

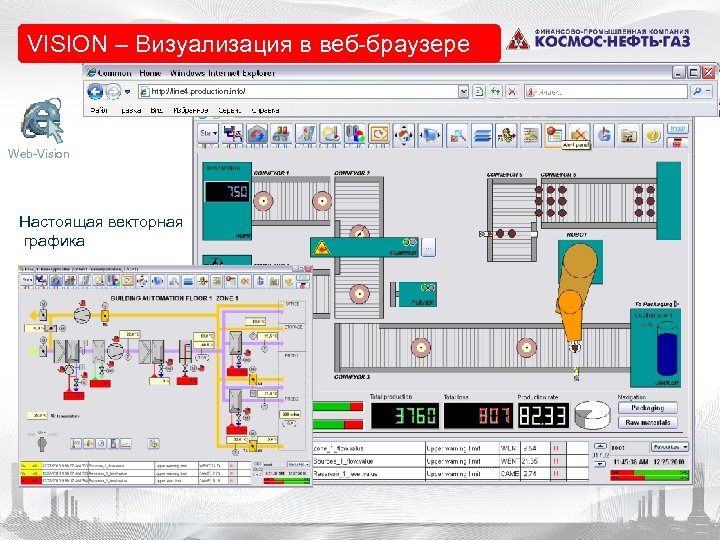

VISION – Визуализация в веб-браузере http: //line 4. production. info/ Web-Vision Настоящая векторная графика

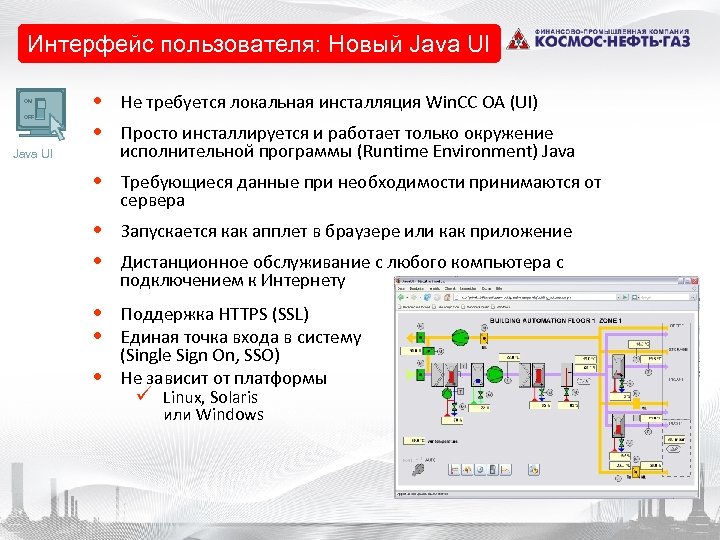

• Vision - Details Интерфейс пользователя: Новый Java UI ON OFF • Не требуется локальная инсталляция Win. CC OA (UI) • Просто инсталлируется и работает только окружение исполнительной программы (Runtime Environment) Java UI • Требующиеся данные при необходимости принимаются от сервера • Запускается как апплет в браузере или как приложение • Дистанционное обслуживание с любого компьютера с подключением к Интернету • Поддержка HTTPS (SSL) • Единая точка входа в систему • (Single Sign On, SSO) Не зависит от платформы ü Linux, Solaris или Windows

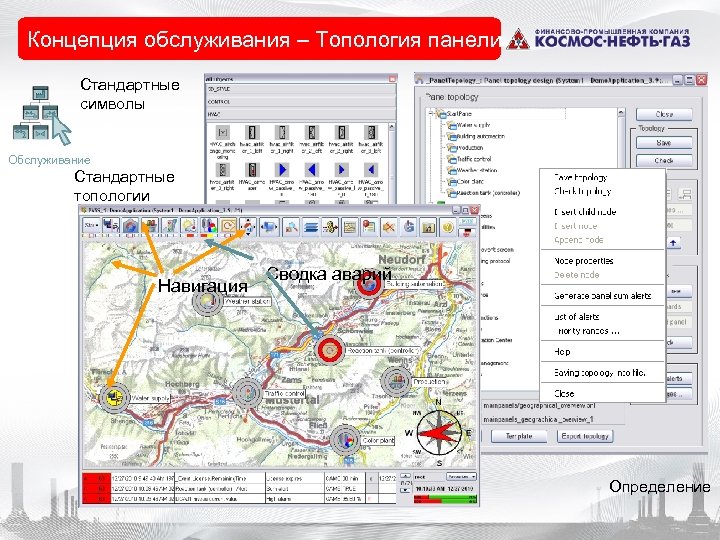

Концепция обслуживания – Топология панели Стандартные символы Обслуживание Стандартные топологии Навигация Сводка аварий Определение

Управление пользователем / FDA ON OFF Пользователи • • Пользователи / Группы Зоны доступа 32 уровня полномочий Windows-санкционирование ü Централизованное управление зонами ü Устаревание пароля ü Политики и др… ü Единая точка входа в систему • Обнаружение неактивности ü Автоматическая отмена регистрации ü Выход из системы ü Периодическая регистрация в системе • FDA 21 CFR часть 11

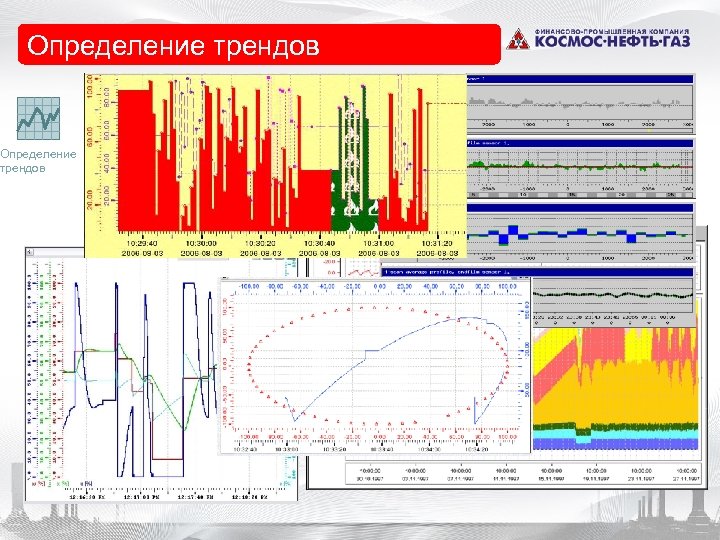

Определение • Trending трендов Определение трендов

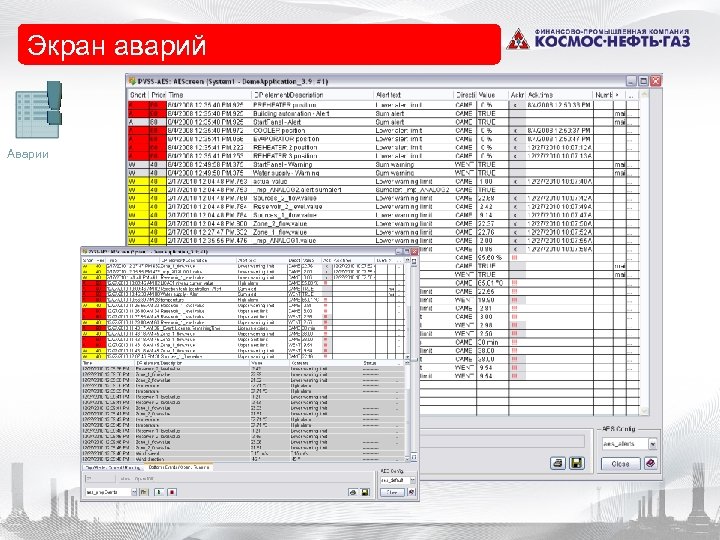

• Meldeschirm Экран аварий Аварии

Регистрация данных: Обзор База данных • Специальная высокопроизводительная база данных для удовлетворения требований управления процессом или присоединение систем реляционных баз данных (Oracle 10 g) через RDB-администратор • Хронологическая регистрация данных всех типов • Запись в память, инициируемая событием • Различные возможности сглаживания • Полный доступ с помощью языка Control • Полная информация в каждой записи ü ü ü Оригинальное значение (всегда сохраняется) Значение поправки Отметка времени (мс) Статус Отправитель: Оператор / исполнительный администратор • Полный хронологический образ процесса

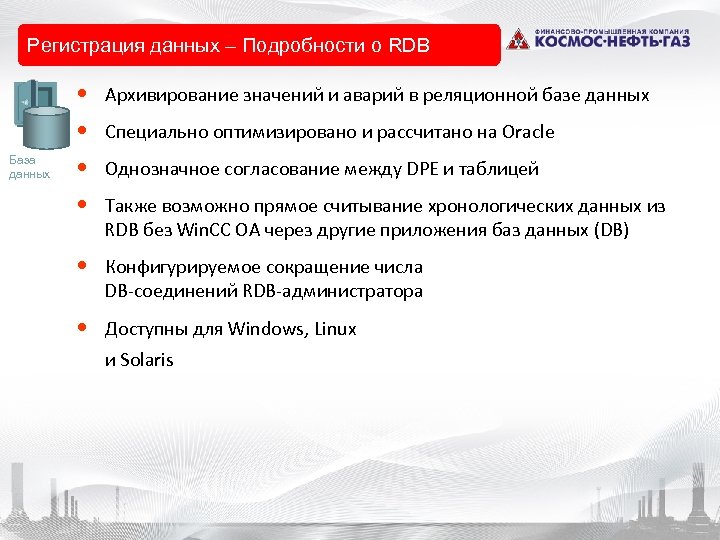

Регистрация данных – Подробности о RDB • Архивирование значений и аварий в реляционной базе данных • Специально оптимизировано и рассчитано на Oracle База данных • Однозначное согласование между DPE и таблицей • Также возможно прямое считывание хронологических данных из RDB без Win. CC OA через другие приложения баз данных (DB) • Конфигурируемое сокращение числа DB-соединений RDB-администратора • Доступны для Windows, Linux и Solaris

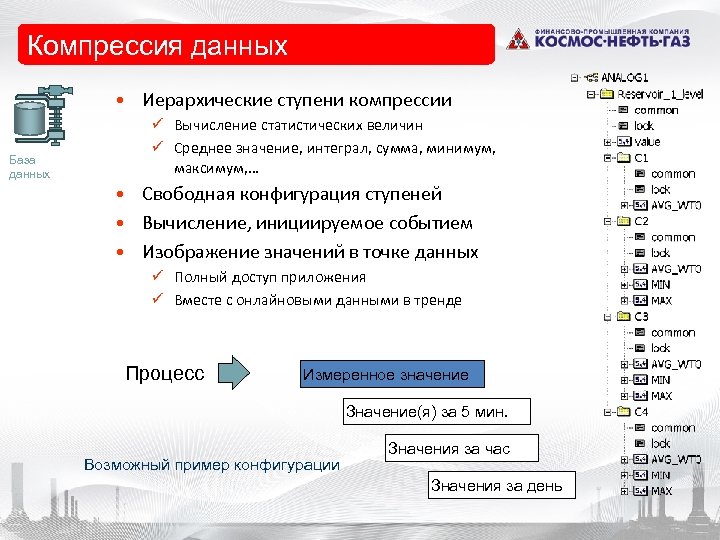

• Datenverdichtung Компрессия данных • Иерархические ступени компрессии База данных ü Вычисление статистических величин ü Среднее значение, интеграл, сумма, минимум, максимум, … • Свободная конфигурация ступеней • Вычисление, инициируемое событием • Изображение значений в точке данных ü Полный доступ приложения ü Вместе с онлайновыми данными в тренде Процесс Измеренное значение Значение(я) за 5 мин. Возможный пример конфигурации Значения за час Значения за день

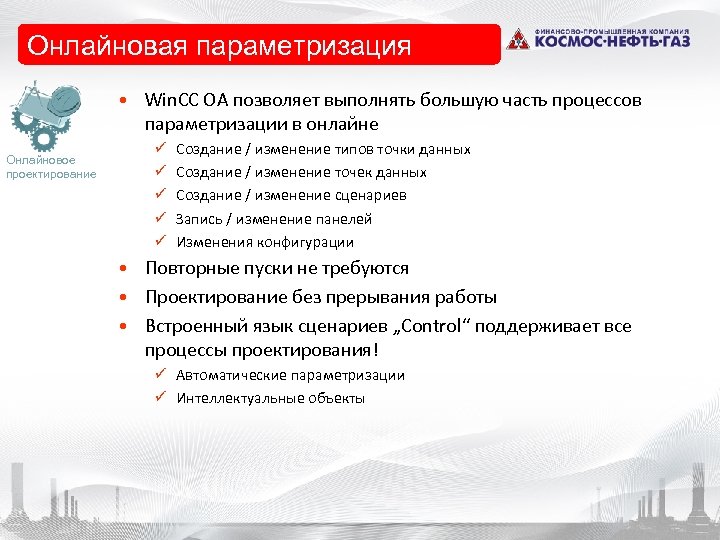

Онлайновая параметризация • Win. CC OA позволяет выполнять большую часть процессов параметризации в онлайне Онлайновое проектирование ü ü ü Создание / изменение типов точки данных Создание / изменение точек данных Создание / изменение сценариев Запись / изменение панелей Изменения конфигурации • Повторные пуски не требуются • Проектирование без прерывания работы • Встроенный язык сценариев „Control“ поддерживает все процессы проектирования! ü Автоматические параметризации ü Интеллектуальные объекты

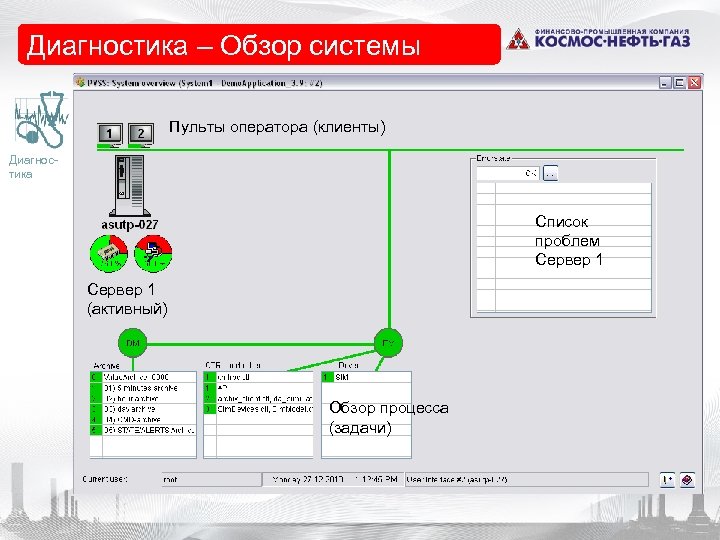

Диагностика – Обзор системы Пульты оператора (клиенты) Диагностика Список проблем Сервер 1 (активный) Обзор процесса (задачи)

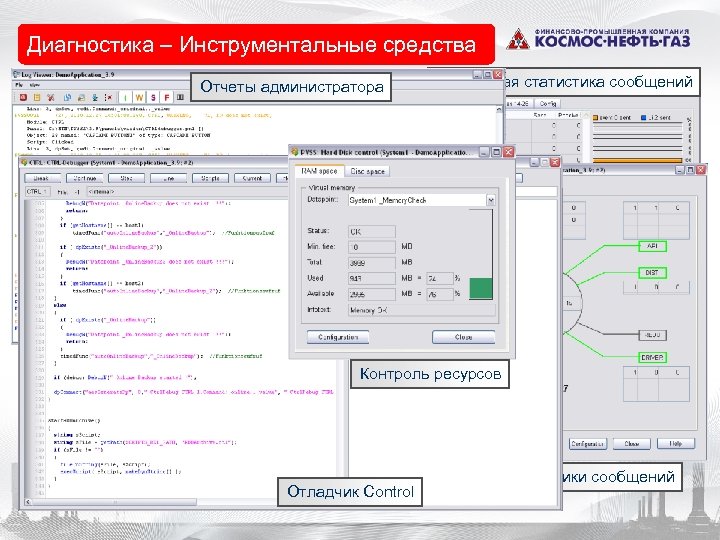

Диагностика – Инструментальные средства Отчеты администратора Подробная статистика сообщений Контроль ресурсов Отладчик Control Обзор статистики сообщений

Обзор функций

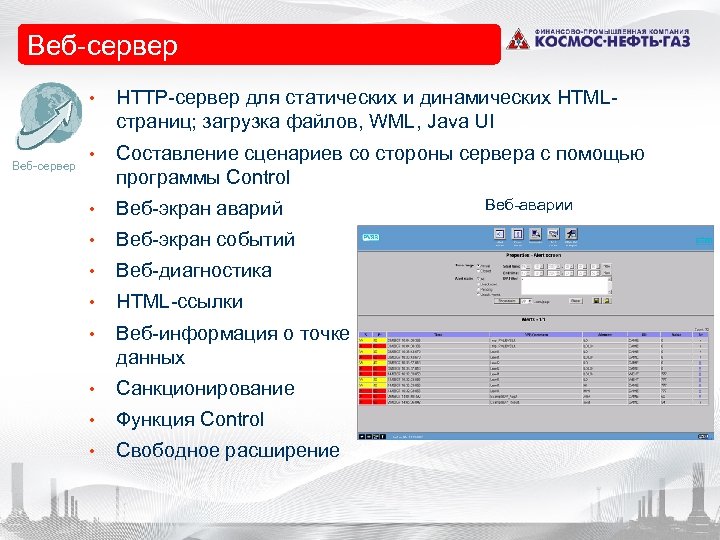

Веб-сервер • Webserver • Веб-сервер HTTP-сервер для статических и динамических HTMLстраниц; загрузка файлов, WML, Java UI • Составление сценариев со стороны сервера с помощью программы Control • Веб-экран аварий • Веб-экран событий • Веб-диагностика • HTML-ссылки • Веб-информация о точке данных • Санкционирование • Функция Control • Свободное расширение Веб-аварии

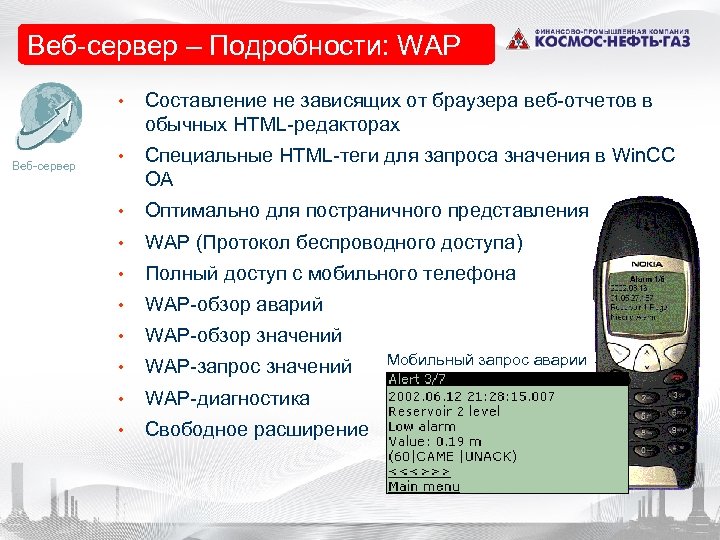

Веб-сервер – Подробности: WAP • Веб-сервер Составление не зависящих от браузера веб-отчетов в обычных HTML-редакторах • Специальные HTML-теги для запроса значения в Win. CC OA • Оптимально для постраничного представления • WAP (Протокол беспроводного доступа) • Полный доступ с мобильного телефона • WAP-обзор аварий • WAP-обзор значений • WAP-запрос значений • WAP-диагностика • Свободное расширение Мобильный запрос аварии

• Планировщик Scheduler Планировщик • Планирование времени и действий полностью без программирования (графический интерфейс) • Самые различные условия, зависящие от времени ü ü ü Интервал (периодический, календарный) Списки дат / времен Суточные программы Недельные программы Произвольные комбинации • Возможные действия ü Изменения значения ü Выдача команд, заданные значения ü Активация «рецептур» ü Запуск любых сценариев Control ü Вывод напоминания, напоминание об аварийном сигнале

Планировщик - Интерфейс Планировщик Конфигурация таймеров

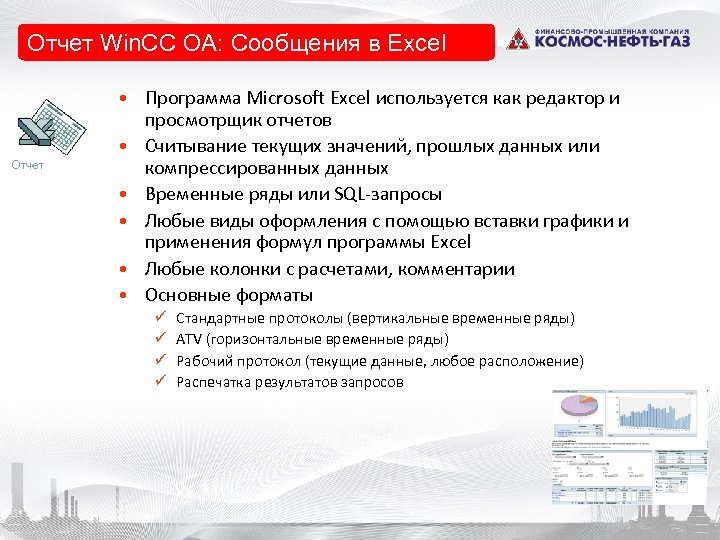

Отчет Win. CC OA: Сообщения в Excel Отчет • Программа Microsoft Excel используется как редактор и просмотрщик отчетов • Считывание текущих значений, прошлых данных или компрессированных данных • Временные ряды или SQL-запросы • Любые виды оформления с помощью вставки графики и применения формул программы Excel • Любые колонки с расчетами, комментарии • Основные форматы ü ü Стандартные протоколы (вертикальные временные ряды) ATV (горизонтальные временные ряды) Рабочий протокол (текущие данные, любое расположение) Распечатка результатов запросов

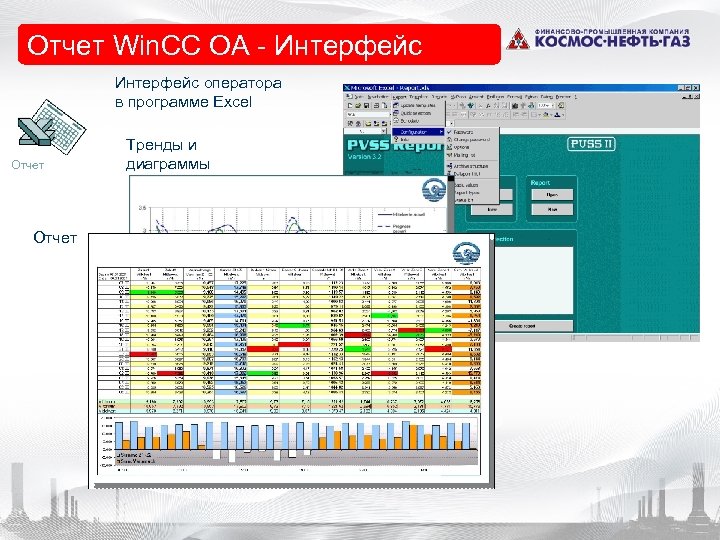

Отчет Win. CC OA - Интерфейс оператора в программе Excel Отчет Тренды и диаграммы

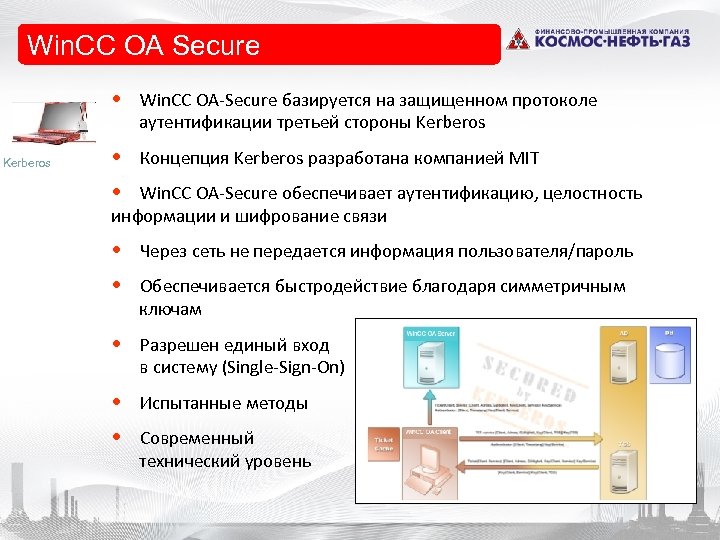

Win. CC • Information-Server OA Secure • Win. CC OA-Secure базируется на защищенном протоколе аутентификации третьей стороны Kerberos • Концепция Kerberos разработана компанией MIT • Win. CC OA-Secure обеспечивает аутентификацию, целостность информации и шифрование связи • Через сеть не передается информация пользователя/пароль • Обеспечивается быстродействие благодаря симметричным ключам • Разрешен единый вход в систему (Single-Sign-On) • Испытанные методы • Современный технический уровень

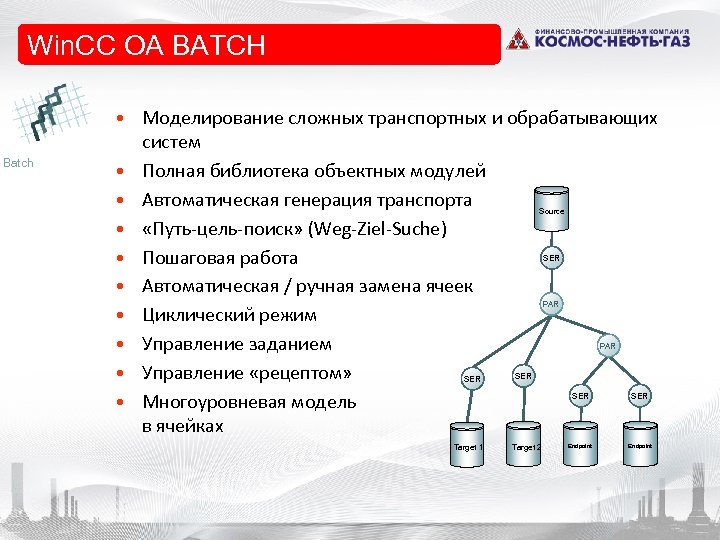

• BATCH Win. CC OAWin. CC Batch OA Batch • Моделирование сложных транспортных и обрабатывающих систем • Полная библиотека объектных модулей • Автоматическая генерация транспорта • «Путь-цель-поиск» (Weg-Ziel-Suche) • Пошаговая работа • Автоматическая / ручная замена ячеек • Циклический режим • Управление заданием • Управление «рецептом» • Многоуровневая модель в ячейках Source SER PAR SER SER Target 1 Target 2 SER Endpoint

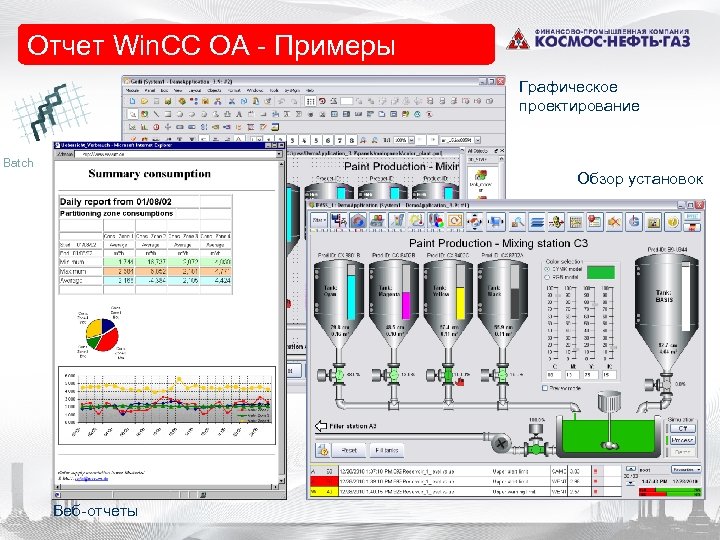

• Win. CC OA Batch Отчет Win. CC OA - Примеры Графическое проектирование Batch Обзор установок Веб-отчеты

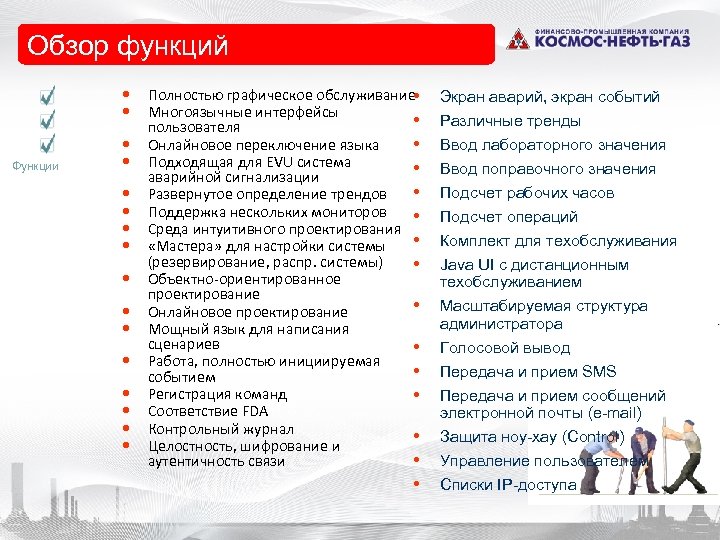

Обзор • Funktionsüberblick функций • Полностью графическое обслуживание • • Многоязычные интерфейсы • Функции Экран аварий, экран событий • • Ввод лабораторного значения Ввод поправочного значения Подсчет рабочих часов • • • пользователя Онлайновое переключение языка Подходящая для EVU система аварийной сигнализации Развернутое определение трендов Поддержка нескольких мониторов Среда интуитивного проектирования «Мастера» для настройки системы (резервирование, распр. системы) Объектно-ориентированное проектирование Онлайновое проектирование Мощный язык для написания сценариев Работа, полностью инициируемая событием Регистрация команд Соответствие FDA Контрольный журнал Целостность, шифрование и аутентичность связи • • • • Различные тренды Подсчет операций Комплект для техобслуживания Java UI с дистанционным техобслуживанием Масштабируемая структура администратора Голосовой вывод Передача и прием SMS Передача и прием сообщений электронной почты (e-mail) Защита ноу-хау (Control) Управление пользователем Списки IP-доступа

Свобода выбора Microsoft ® Windows Платформы UNIX Solaris и Open Solaris Linux

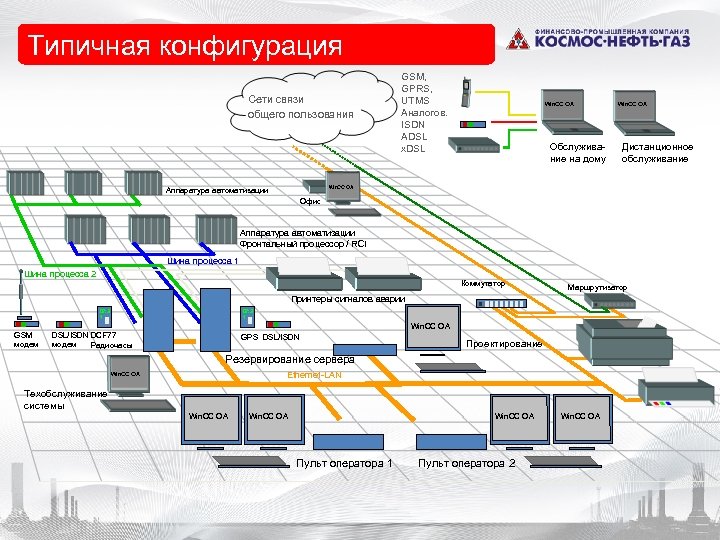

Типичная конфигурация Сети связи общего пользования GSM, GPRS, UTMS Аналогов. ISDN ADSL x. DSL Win. CC OA Обслуживание на дому Win. CC OA Дистанционное обслуживание Win. CC OA Аппаратура автоматизации Офис Аппаратура автоматизации Фронтальный процессор / RCI Шина процесса 1 Шина процесса 2 Коммутатор Маршрутизатор Принтеры сигналов аварии 07: 3 1 GSM модем Win. CC OA DSL/ISDN DCF 77 модем Радиочасы GPS DSL/ISDN Проектирование Резервирование сервера Ethernet-LAN Win. CC OA Техобслуживание системы Win. CC OA Пульт оператора 1 Пульт оператора 2 Win. CC OA

Преимущества для клиентов

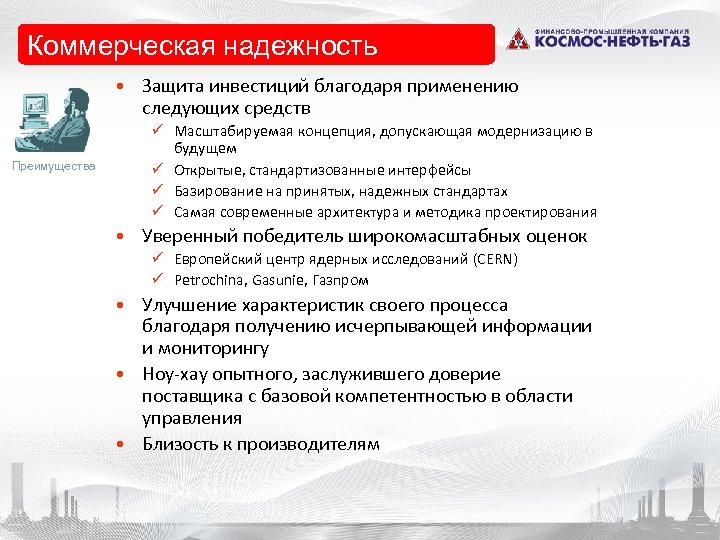

Коммерческая надежность • Защита инвестиций благодаря применению следующих средств Преимущества ü Масштабируемая концепция, допускающая модернизацию в будущем ü Открытые, стандартизованные интерфейсы ü Базирование на принятых, надежных стандартах ü Самая современные архитектура и методика проектирования • Уверенный победитель широкомасштабных оценок ü Европейский центр ядерных исследований (CERN) ü Petrochina, Gasunie, Газпром • Улучшение характеристик своего процесса благодаря получению исчерпывающей информации и мониторингу • Ноу-хау опытного, заслужившего доверие поставщика с базовой компетентностью в области управления • Близость к производителям

Преимущества для конечного пользователя Преимущества • Простое и наглядное управление процессом и обслуживание • Автоматизация сложных этапов обслуживания • Автоматический мониторинг и запись переменных процесса • Широкие возможности для отображения и анализа данных; полный образ процесса • Отличные показатели в области вышестоящего управления процессом и оптимизации • Проверенные методы анализа возникающих проблем • Единое представление текущих и прошлых данных в любой момент времени • Комфортное составление отчетов • Современные методы дистанционной аварийной сигнализации и передачи информации

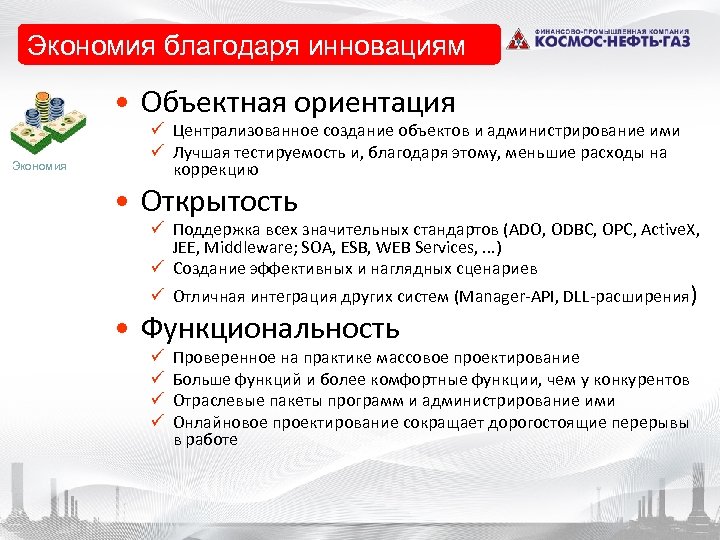

Экономия благодаря инновациям • Объектная ориентация Экономия ü Централизованное создание объектов и администрирование ими ü Лучшая тестируемость и, благодаря этому, меньшие расходы на коррекцию • Открытость ü Поддержка всех значительных стандартов (ADO, ODBC, OPC, Active. X, JEE, Middleware; SOA, ESB, WEB Services, . . . ) ü Создание эффективных и наглядных сценариев ü Отличная интеграция других систем (Manager-API, DLL-расширения) • Функциональность ü ü Проверенное на практике массовое проектирование Больше функций и более комфортные функции, чем у конкурентов Отраслевые пакеты программ и администрирование ими Онлайновое проектирование сокращает дорогостоящие перерывы в работе

• Weltweiter всем мире Применение системы во Einsatz

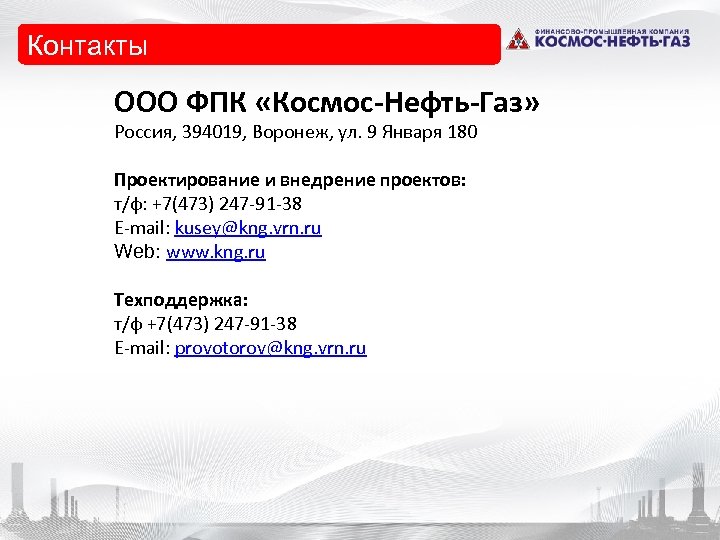

Контакты ООО ФПК «Космос-Нефть-Газ» Россия, 394019, Воронеж, ул. 9 Января 180 Проектирование и внедрение проектов: т/ф: +7(473) 247 -91 -38 E-mail: kusey@kng. vrn. ru Web: www. kng. ru Техподдержка: т/ф +7(473) 247 -91 -38 E-mail: provotorov@kng. vrn. ru
