КОРРОЗИЯ МЕТАЛЛОВ Общие понятия о коррозии 1 2/9/2018 Confidential Information © 2010 M-I SWACO
КОРРОЗИЯ МЕТАЛЛОВ • Коррозией называют самопроизвольное разрушение материалов вследствие химического или электрохимического взаимодействия их с окружающей средой. • При коррозии металлов происходит гетерогенное окисление металла или какого либо другого компонента материала, сопровождаемое восстановлением одного или нескольких компонентов среды. • Если среда электропроводна, эти реакции электрохимические (окисление – анодный процесс, восстановление – катодный ). 2 2/9/2018 Confidential Information © 2010 M-I SWACO
КОРРОЗИЯ МЕТАЛЛОВ 3 2/9/2018 Confidential Information © 2010 M-I SWACO
КОРРОЗИЯ МЕТАЛЛОВ • Первопричиной коррозии металлов является термодина-мическая неустойчивость металлов в различных средах при данных внешних условиях. • Термодинамика даёт исчерпывающие сведения о возможности или невозможности самопроизвольного протекания коррозионного процесса при определённых условиях. • Коррозионный процесс протекает на границе двух фаз: металл-окружающая среда, т. е. является гетерогенным процессом взаимодействия жидкой или газообразной среды (или их окислительных компонентов) с металлом. 4 2/9/2018 Confidential Information © 2010 M-I SWACO
ФАКТОРЫ ВЛИЯЮЩИЕ НА КОРРОЗИЮ • р. Н • Минерализация • Давление • Температура • Бактерии • Растворенные в растворе газы О 2, СО 2, Н 2 S являются основной причиной коррозии 5 2/9/2018 Confidential Information © 2010 M-I SWACO
p. Н РАСТВОРА ИЛИ СРЕДЫ • Скорость коррозии металла много выше при значении р. Н менее 7, чем при высоких значениях р. Н • Нормальный ряд при р. Н= 9. 5 – 10. 5, при этом заметно снижается скорость коррозии • Иногда просто необходимо поддерживать значения p. H на очень высоком уровне (примерно 12. 0) 6 2/9/2018 Confidential Information © 2010 M-I SWACO
ЭФФЕКТ ВЛИЯНИЯ p. Н НА КОРРОЗИЮ МЕТАЛЛОВ Изучение воздействия рассолов при темепературе (200°F) 7 2/9/2018 Confidential Information © 2010 M-I SWACO
ЭФФЕКТ ВЛИЯНИЯ СОЛЕЙ НА КОРРОЗИЮ • Растворенные соли увеличивают проводимость воды, и тем самым увеличивают коррозию металлов • При высокой концентрации солей (>25%), количество растворенного кислорода очень мало и внутрискважинная коррозия мала (особенно с высоким p. H) • Морская вода или 3% солевая система имеет очень большой потенциал скорости коррозии 8 2/9/2018 Confidential Information © 2010 M-I SWACO
ЭФФЕКТ ВЛИЯНИЯ СОЛЕЙ НА КОРРОЗИЮ Аэрированная система – комнатная 9 2/9/2018 Confidential Information © 2010 M-I SWACO
ВЛИЯНИЕ ТЕМПЕРАТУРЫ • Скорость температуры коррозии возрастает с ростом • Коррозия наиболее сильна в скважине ближе к забою, где температура максимальна, а кислород не может быть удален из системы (закрытая система) • Скорость коррозии уменьшается при одинаковой температуре в открытых системах, где кислород может быть удален или улетучиваться (растворные емкости) • Концентрация кислорода всегда выше в более Confidential Information © 2010 M-I SWACO 10 2/9/2018 холодной воде
ВЛИЯНИЕ ТЕМПЕРАТУРЫ В открытой и закрытой системах 11 2/9/2018 Confidential Information © 2010 M-I SWACO
КЛАССИФИКАЦИЯ КОРРОЗИОННЫХ ПРОЦЕССОВ (По механизму процесса) • Химическая коррозия – взаимодействие металлической поверхности с окружающей средой, не сопровождающееся возникновением электрохимических (электродных) процессов на границе фаз. • Газовая коррозия – взаимодействие металла при высоких температурах с газообразными активными средами (сероводород, углекислый газ, сернистый или серный ангидрид, галогены, водяные пары и др. ) 12 2/9/2018 Confidential Information © 2010 M-I SWACO

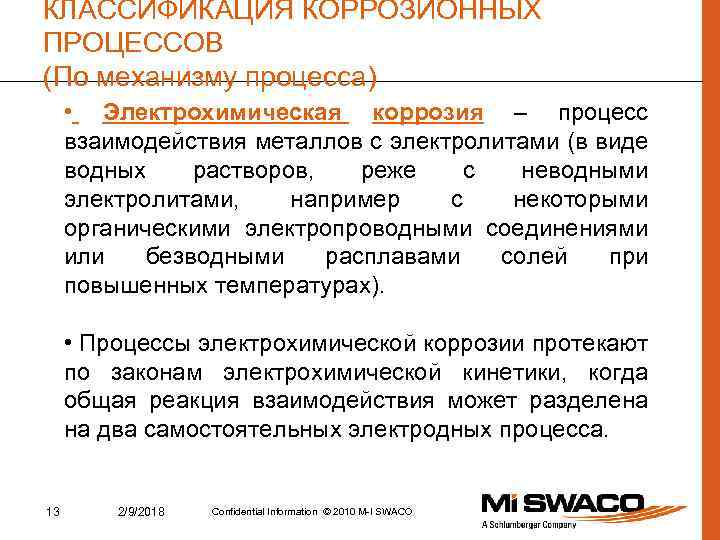

КЛАССИФИКАЦИЯ КОРРОЗИОННЫХ ПРОЦЕССОВ (По механизму процесса) • Электрохимическая коррозия – процесс взаимодействия металлов с электролитами (в виде водных растворов, реже с неводными электролитами, например с некоторыми органическими электропроводными соединениями или безводными расплавами солей при повышенных температурах). • Процессы электрохимической коррозии протекают по законам электрохимической кинетики, когда общая реакция взаимодействия может разделена на два самостоятельных электродных процесса. 13 2/9/2018 Confidential Information © 2010 M-I SWACO

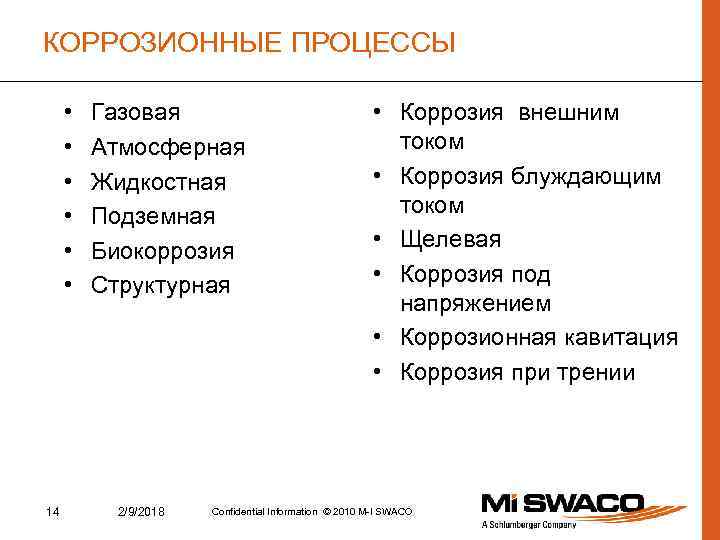

КОРРОЗИОННЫЕ ПРОЦЕССЫ • • • 14 Газовая Атмосферная Жидкостная Подземная Биокоррозия Структурная 2/9/2018 • Коррозия внешним током • Коррозия блуждающим током • Щелевая • Коррозия под напряжением • Коррозионная кавитация • Коррозия при трении Confidential Information © 2010 M-I SWACO

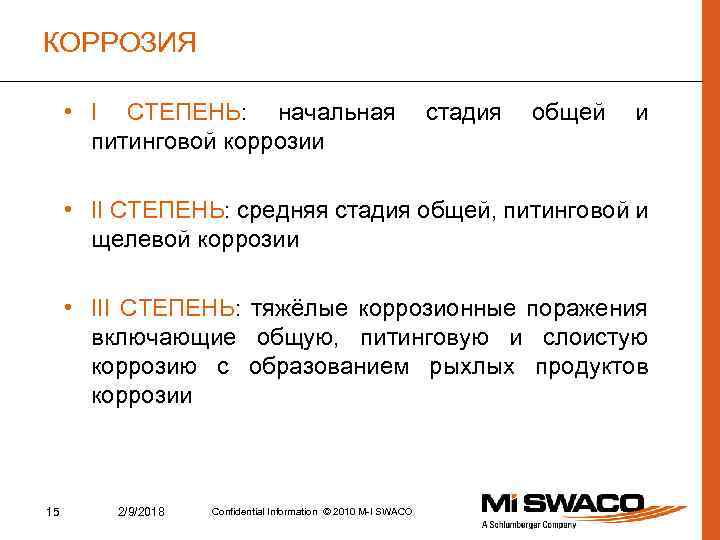

КОРРОЗИЯ • I СТЕПЕНЬ: начальная питинговой коррозии стадия общей и • II СТЕПЕНЬ: средняя стадия общей, питинговой и щелевой коррозии • III СТЕПЕНЬ: тяжёлые коррозионные поражения включающие общую, питинговую и слоистую коррозию с образованием рыхлых продуктов коррозии 15 2/9/2018 Confidential Information © 2010 M-I SWACO
СТАДИИ КОРРОЗИОННОГО ПРОЦЕССА Отличительной особенностью коррозионных процессов является их сложность и многостадийность. Обычно коррозионный процесс состоит по меньшей мере из трёх стадий: 1. Перенос реагирующих веществ к поверхности раздела фаз – к реакционной зоне; 2. Собственно гетерогенной реакции; 3. Отвода продуктов реакции из реакционной зоны. 16 2/9/2018 Confidential Information © 2010 M-I SWACO
ТИПЫ КОРРОЗИОННЫХ РАЗРУШЕНИЙ (По характеру разрушений) • Общая коррозия (по поверхности металла)– равномерная, неравномерная, избирательная • Местная (локальная) коррозия: 1. Пятнами (коррозия латуни в морской воде) 2. Язвенная (коррозия углеродистой стали в грунте) 3. Точечная или питтинг (характерно для аустенитных хромоникелевых сталей в водных соленых средах) 4. Сквозная (питтинг листового металла) 17 2/9/2018 Confidential Information © 2010 M-I SWACO

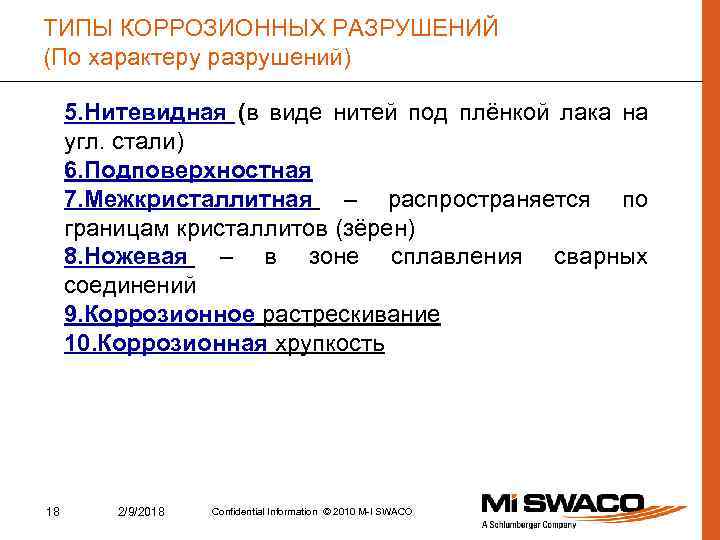

ТИПЫ КОРРОЗИОННЫХ РАЗРУШЕНИЙ (По характеру разрушений) 5. Нитевидная (в виде нитей под плёнкой лака на угл. стали) 6. Подповерхностная 7. Межкристаллитная – распространяется по границам кристаллитов (зёрен) 8. Ножевая – в зоне сплавления сварных соединений 9. Коррозионное растрескивание 10. Коррозионная хрупкость 18 2/9/2018 Confidential Information © 2010 M-I SWACO
ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ • Анодный процесс – переход металла в раствор в виде ионов (в водных растворах, обычно гидратированных) с оставлением эквивалентного количества электронов в металле. • Катодный процесс – ассимиляция появившихся в металле избыточных электронов какими либо деполяризаторами. Различают электрохимическую коррозию с водородной, кислородной или окислительной деполяризацией. 19 2/9/2018 Confidential Information © 2010 M-I SWACO
ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ 1. Гальванический элемент кислородной коррозии (кислород – деполяризатор) 20 2/9/2018 2. Образование коррозионного гальванического элемента в трещине, развивающейся при коррозионной усталости Confidential Information © 2010 M-I SWACO

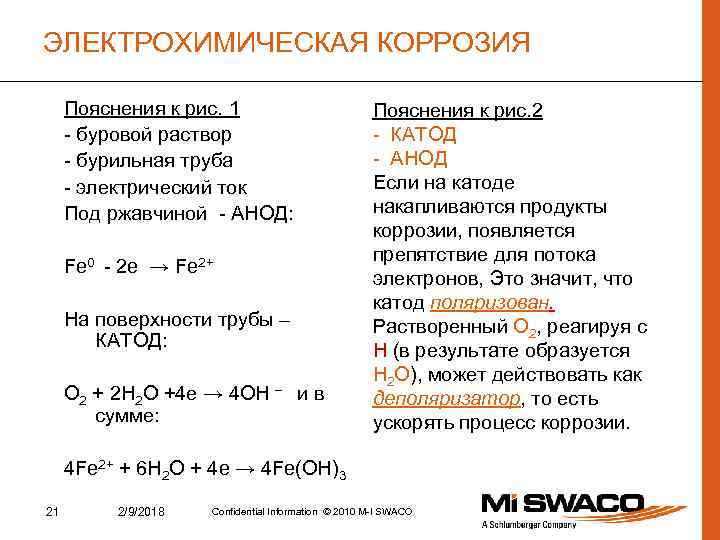

ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ Пояснения к рис. 1 - буровой раствор - бурильная труба - электрический ток Под ржавчиной - АНОД: Fe 0 - 2 e → Fe 2+ На поверхности трубы – КАТОД: О 2 + 2 Н 2 О +4 е → 4 ОН – и в сумме: Пояснения к рис. 2 - КАТОД - АНОД Если на катоде накапливаются продукты коррозии, появляется препятствие для потока электронов, Это значит, что катод поляризован. Растворенный О 2, реагируя с Н (в результате образуется Н 2 О), может действовать как деполяризатор, то есть ускорять процесс коррозии. 4 Fe 2+ + 6 H 2 O + 4 e → 4 Fe(OH)3 21 2/9/2018 Confidential Information © 2010 M-I SWACO

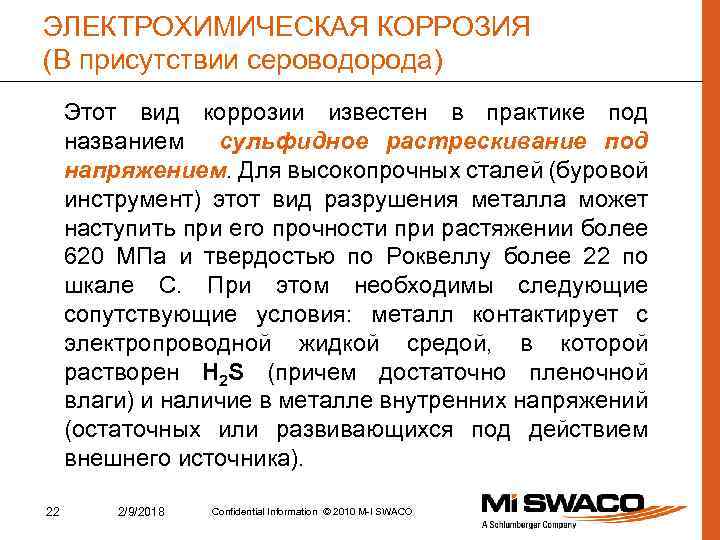

ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ (В присутствии сероводорода) Этот вид коррозии известен в практике под названием сульфидное растрескивание под напряжением. Для высокопрочных сталей (буровой инструмент) этот вид разрушения металла может наступить при его прочности при растяжении более 620 МПа и твердостью по Роквеллу более 22 по шкале С. При этом необходимы следующие сопутствующие условия: металл контактирует с электропроводной жидкой средой, в которой растворен Н 2 S (причем достаточно пленочной влаги) и наличие в металле внутренних напряжений (остаточных или развивающихся под действием внешнего источника). 22 2/9/2018 Confidential Information © 2010 M-I SWACO
ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ (В присутствии сероводорода) • Для сталей с прочностными характеристиками ниже указанных (пластичные стали), разрушения имеют вид расслоений, вздутий в полостях которых скапливается молекулярный водород. • В обоих случаях коррозионный процесс с точки зрения механизма относится к низкотемпературной сероводородной коррозии, протекающей по электрохимическому механизму. В отличие от высокотемпературной сероводородной коррозии, протекающей по химическому механизму при температурах выше 250 -260 °С, с характером разрушений в виде общего неравномерного износа, позволяющем прогнозировать срок службы оборудования. 23 2/9/2018 Confidential Information © 2010 M-I SWACO
ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ (В присутствии сероводорода) Сероводород в водной среде при растворении диссоциирует на ионы в две стадии: 1. H 2 S ↔ H+ + HS – 2. HS– + OH– ↔ S 2– + H 2 O На эти обратимые реакции влияет р. Н среды. Сульфид имеет при р. Н≤ 6 формулу Н 2 S, при р. Н = 8 -11 находится в виде гидросульфид-иона HS– и при р. Н>12 в виде сульфид-иона S 2–. Поскольку сульфидное растрескивание под напряжением вызывается атомарным водородом (ион водорода это протон), который образуется на первой стадии диссоциации в диапазоне р. Н=8 -11, для подавления коррозионного процесса бесполезно применять метод регулирования р. Н. 24 2/9/2018 Confidential Information © 2010 M-I SWACO

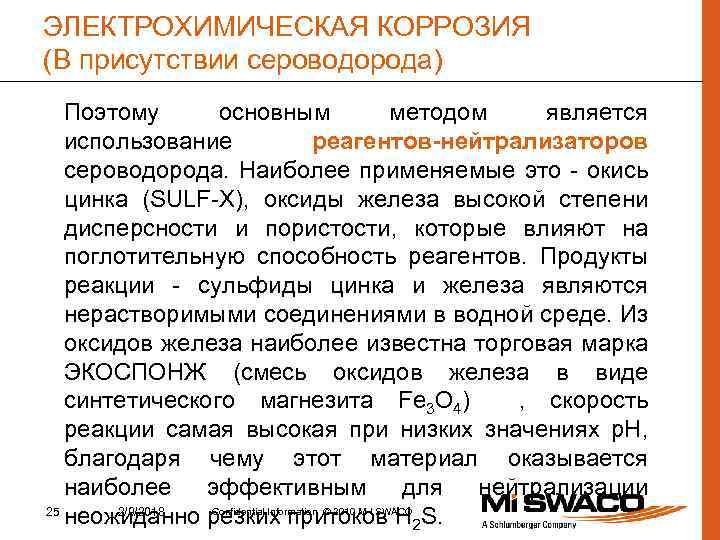

ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ (В присутствии сероводорода) Поэтому основным методом является использование реагентов-нейтрализаторов сероводорода. Наиболее применяемые это - окись цинка (SULF-X), оксиды железа высокой степени дисперсности и пористости, которые влияют на поглотительную способность реагентов. Продукты реакции - сульфиды цинка и железа являются нерастворимыми соединениями в водной среде. Из оксидов железа наиболее известна торговая марка ЭКОСПОНЖ (смесь оксидов железа в виде синтетического магнезита Fe 3 O 4) , скорость реакции самая высокая при низких значениях р. Н, благодаря чему этот материал оказывается наиболее эффективным для нейтрализации Confidential Information © 2010 M-I SWACO 25 2/9/2018 неожиданно резких притоков H 2 S.

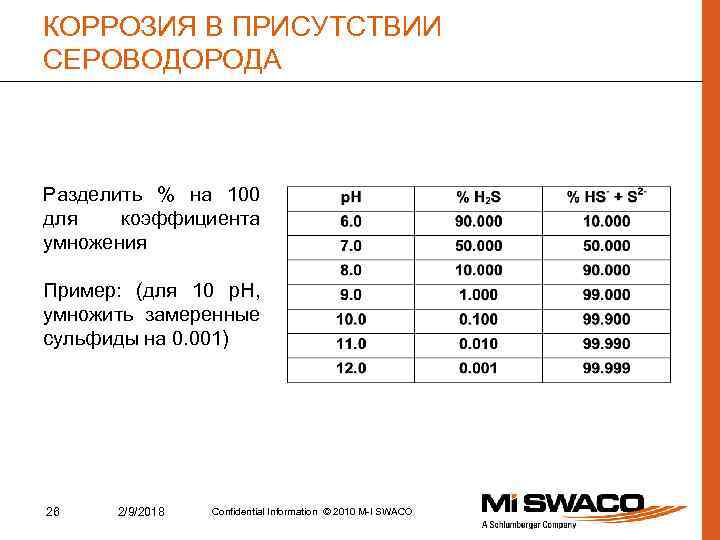

КОРРОЗИЯ В ПРИСУТСТВИИ СЕРОВОДОРОДА Разделить % на 100 для коэффициента умножения Пример: (для 10 p. H, умножить замеренные сульфиды на 0. 001) 26 2/9/2018 Confidential Information © 2010 M-I SWACO

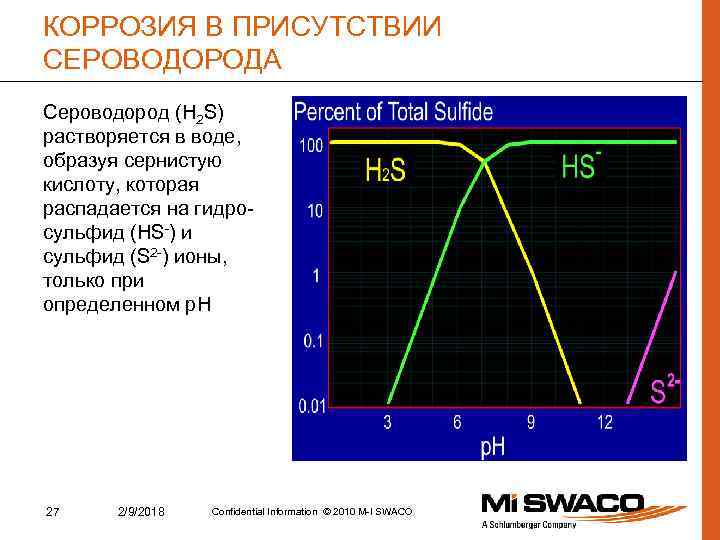

КОРРОЗИЯ В ПРИСУТСТВИИ СЕРОВОДОРОДА Сероводород (H 2 S) растворяется в воде, образуя сернистую кислоту, которая распадается на гидросульфид (HS-) и сульфид (S 2 -) ионы, только при определенном р. Н 27 2/9/2018 Confidential Information © 2010 M-I SWACO

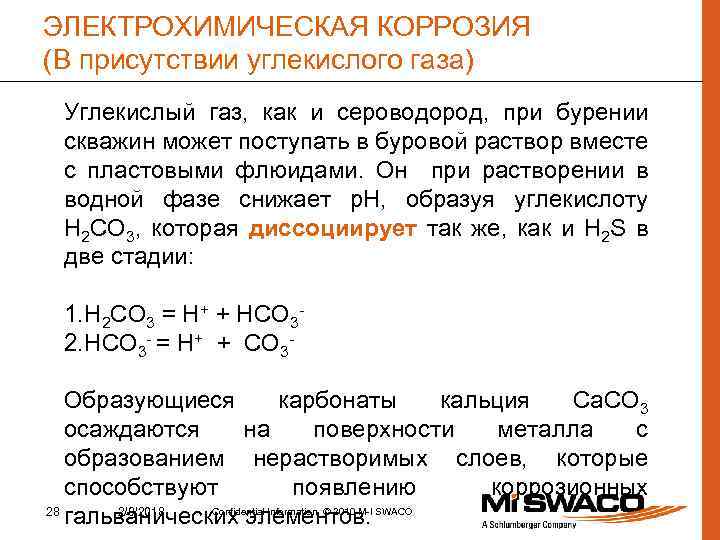

ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ (В присутствии углекислого газа) Углекислый газ, как и сероводород, при бурении скважин может поступать в буровой раствор вместе с пластовыми флюидами. Он при растворении в водной фазе снижает р. Н, образуя углекислоту Н 2 СО 3, которая диссоциирует так же, как и Н 2 S в две стадии: 1. Н 2 СО 3 = Н+ + НСО 32. НСО 3 - = Н+ + СО 3 Образующиеся карбонаты кальция Са. СО 3 осаждаются на поверхности металла с образованием нерастворимых слоев, которые способствуют появлению коррозионных Confidential Information © 2010 M-I 28 2/9/2018 гальванических элементов. SWACO

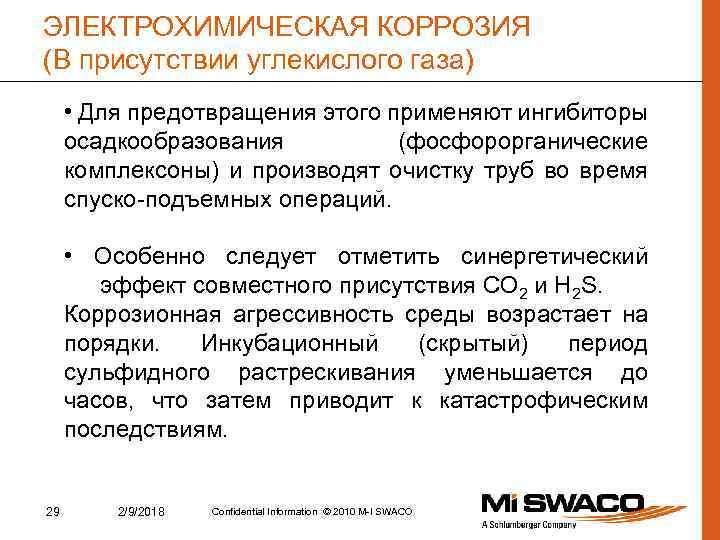

ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ (В присутствии углекислого газа) • Для предотвращения этого применяют ингибиторы осадкообразования (фосфорорганические комплексоны) и производят очистку труб во время спуско-подъемных операций. • Особенно следует отметить синергетический эффект совместного присутствия СО 2 и Н 2 S. Коррозионная агрессивность среды возрастает на порядки. Инкубационный (скрытый) период сульфидного растрескивания уменьшается до часов, что затем приводит к катастрофическим последствиям. 29 2/9/2018 Confidential Information © 2010 M-I SWACO
КОРРОЗИЯ В ПРИСУТСТВИИ УГЛЕКИСЛОГО ГАЗА Углекислый газ (CO 2) растворяется в воде с образованием углекислой кислоты (H 2 CO 3), распадаясь затем на бикарбонат (HCO 3 -) и карбонат (CO 3=) ионы, в зависимости от p. H 30 2/9/2018 Confidential Information © 2010 M-I SWACO
ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ (В присутствии кислорода) • В буровых растворах почти всегда присутствует кислород, растворившийся в буровом растворе во время его приготовления и обработки, причем несколько его миллиграммов на 1 л достаточно для того, чтобы вызвать сильную коррозию. • Для кислородной коррозии характерна питтинговая форма в связи с образованием кислородных элементов на участках, покрытых ржавчиной или другими осадками. • Кислородная коррозия резко усиливается с повышением температуры, на неё влияет также соленость раствора. Рассолы и буровые растворы на минерализованной воде более агрессивны, растворы на пресной воде, из-за более высокой электропроводности. Однако при очень высокой солености скорость коррозии снижается благодаря меньшей растворимости кислорода. 31 2/9/2018 Confidential Information © 2010 M-I SWACO
ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ (В присутствии кислорода) При р. Н <4 и максимальна. р. Н>12 скорость кислородной коррозии Необходимые мероприятия для подавления коррозии: • Снижение до минимума поступления воздуха в буровой раствор на всех этапах промывки; • Осуществлять контроль полевым тестированием или приборными методами (измерители поляризационного сопротивления или резистометрические); • Применение поглотителей О 2 (реагент OS-1 L); • Применение ингибиторов кислородной коррозии аминного типа с целью гидрофобизации поверхности труб. 32 2/9/2018 Confidential Information © 2010 M-I SWACO
МИКРОБИОЛОГИЧЕСКАЯ КОРРОЗИЯ • В буровых растворах на водной основе присутствуют разнообразные микроорганизмы, которые способствуют коррозии по различным механизмам воздействия. • Их разделяют на 2 большие группы: аэробные (жизнедеятельность в присутствии О 2); анаэробные (жизнедеятельность в отсутствие О 2). • Более значительный ущерб наносят анаэробные бактерии Desulfovibrio. Они восстанавливают сульфаты, присутствующие в буровом растворе, с образованием Н 2 S при реакции с водородом на катоде: SO 42– + 10 H+ ↔ H 2 S + 4 H 2 O 33 2/9/2018 Confidential Information © 2010 M-I SWACO

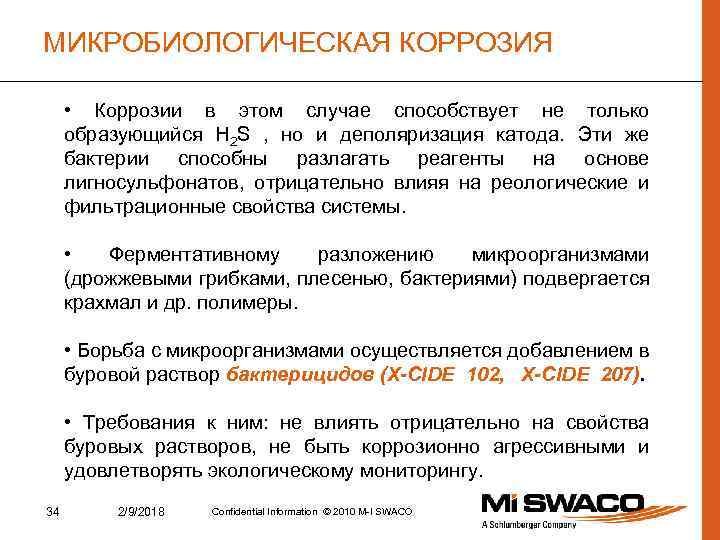

МИКРОБИОЛОГИЧЕСКАЯ КОРРОЗИЯ • Коррозии в этом случае способствует не только образующийся Н 2 S , но и деполяризация катода. Эти же бактерии способны разлагать реагенты на основе лигносульфонатов, отрицательно влияя на реологические и фильтрационные свойства системы. • Ферментативному разложению микроорганизмами (дрожжевыми грибками, плесенью, бактериями) подвергается крахмал и др. полимеры. • Борьба с микроорганизмами осуществляется добавлением в буровой раствор бактерицидов (X-CIDE 102, X-CIDE 207). • Требования к ним: не влиять отрицательно на свойства буровых растворов, не быть коррозионно агрессивными и удовлетворять экологическому мониторингу. 34 2/9/2018 Confidential Information © 2010 M-I SWACO

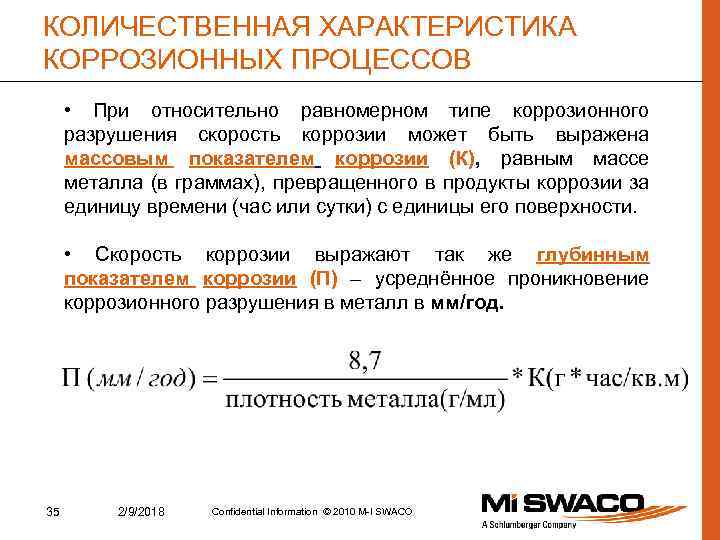

КОЛИЧЕСТВЕННАЯ ХАРАКТЕРИСТИКА КОРРОЗИОННЫХ ПРОЦЕССОВ • При относительно равномерном типе коррозионного разрушения скорость коррозии может быть выражена массовым показателем коррозии (К), равным массе металла (в граммах), превращенного в продукты коррозии за единицу времени (час или сутки) с единицы его поверхности. • Скорость коррозии выражают так же глубинным показателем коррозии (П) – усреднённое проникновение коррозионного разрушения в металл в мм/год. 35 2/9/2018 Confidential Information © 2010 M-I SWACO

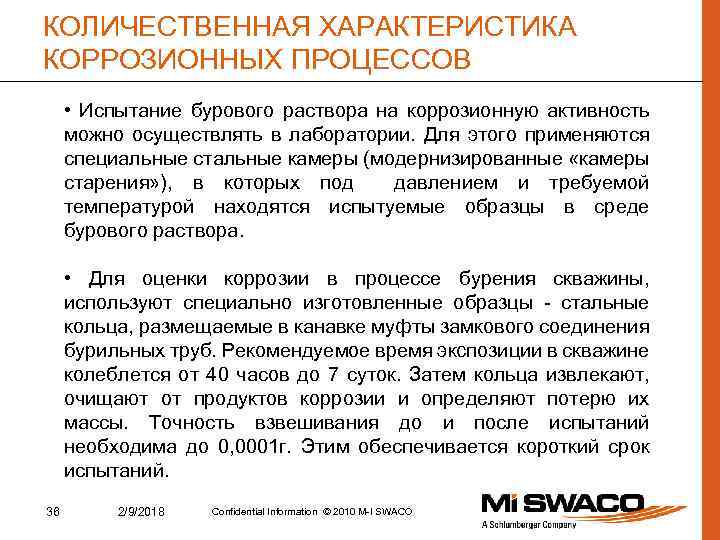

КОЛИЧЕСТВЕННАЯ ХАРАКТЕРИСТИКА КОРРОЗИОННЫХ ПРОЦЕССОВ • Испытание бурового раствора на коррозионную активность можно осуществлять в лаборатории. Для этого применяются специальные стальные камеры (модернизированные «камеры старения» ), в которых под давлением и требуемой температурой находятся испытуемые образцы в среде бурового раствора. • Для оценки коррозии в процессе бурения скважины, используют специально изготовленные образцы - стальные кольца, размещаемые в канавке муфты замкового соединения бурильных труб. Рекомендуемое время экcпозиции в скважине колеблется от 40 часов до 7 суток. Затем кольца извлекают, очищают от продуктов коррозии и определяют потерю их массы. Точность взвешивания до и после испытаний необходима до 0, 0001 г. Этим обеспечивается короткий срок испытаний. 36 2/9/2018 Confidential Information © 2010 M-I SWACO

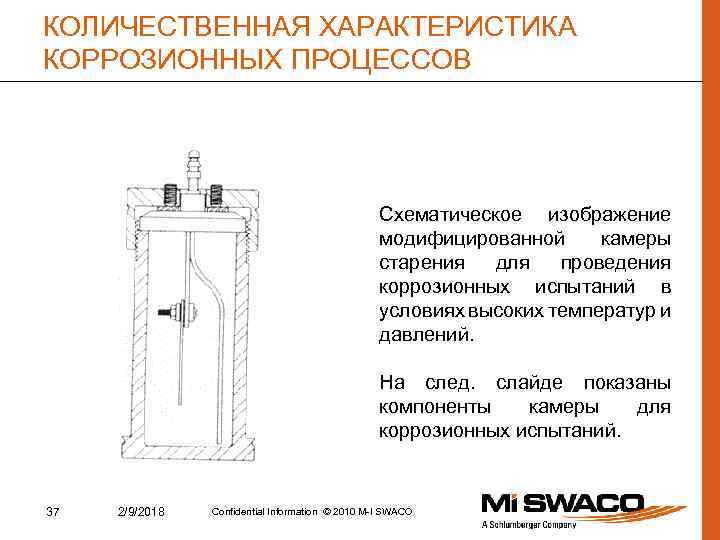

КОЛИЧЕСТВЕННАЯ ХАРАКТЕРИСТИКА КОРРОЗИОННЫХ ПРОЦЕССОВ Схематическое изображение модифицированной камеры старения для проведения коррозионных испытаний в условиях высоких температур и давлений. На след. слайде показаны компоненты камеры для коррозионных испытаний. 37 2/9/2018 Confidential Information © 2010 M-I SWACO
КОЛИЧЕСТВЕННАЯ ХАРАКТЕРИСТИКА КОРРОЗИОННЫХ ПРОЦЕССОВ 38 2/9/2018 Confidential Information © 2010 M-I SWACO

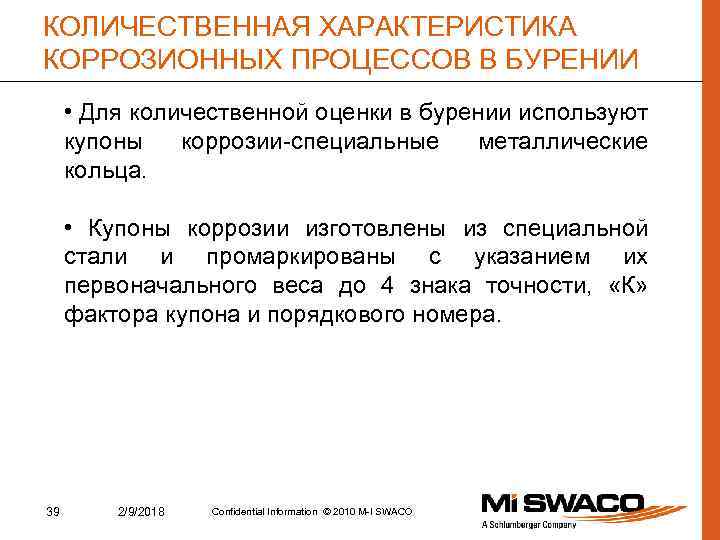

КОЛИЧЕСТВЕННАЯ ХАРАКТЕРИСТИКА КОРРОЗИОННЫХ ПРОЦЕССОВ В БУРЕНИИ • Для количественной оценки в бурении используют купоны коррозии-специальные металлические кольца. • Купоны коррозии изготовлены из специальной стали и промаркированы с указанием их первоначального веса до 4 знака точности, «К» фактора купона и порядкового номера. 39 2/9/2018 Confidential Information © 2010 M-I SWACO

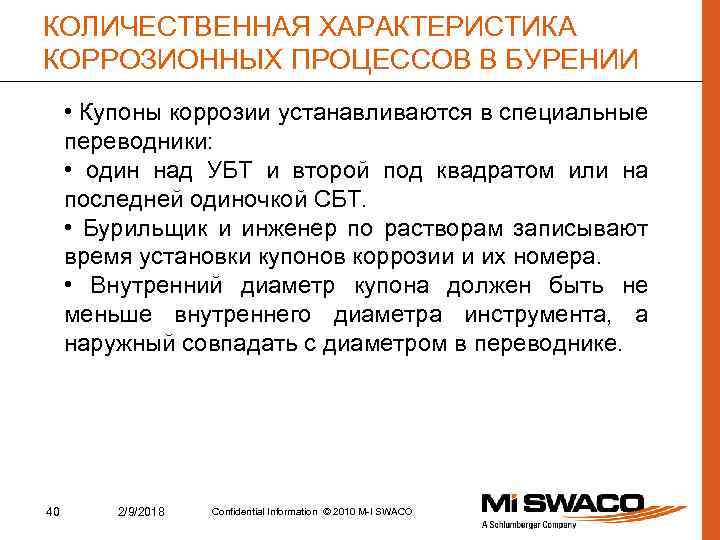

КОЛИЧЕСТВЕННАЯ ХАРАКТЕРИСТИКА КОРРОЗИОННЫХ ПРОЦЕССОВ В БУРЕНИИ • Купоны коррозии устанавливаются в специальные переводники: • один над УБТ и второй под квадратом или на последней одиночкой СБТ. • Бурильщик и инженер по растворам записывают время установки купонов коррозии и их номера. • Внутренний диаметр купона должен быть не меньше внутреннего диаметра инструмента, а наружный совпадать с диаметром в переводнике. 40 2/9/2018 Confidential Information © 2010 M-I SWACO

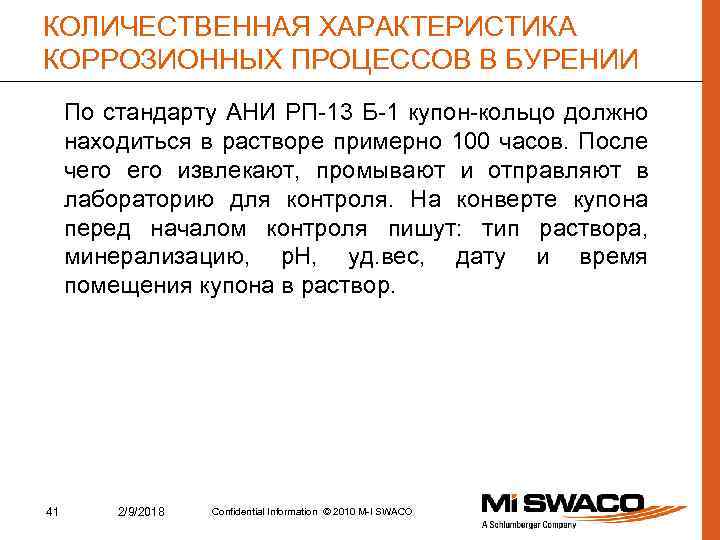

КОЛИЧЕСТВЕННАЯ ХАРАКТЕРИСТИКА КОРРОЗИОННЫХ ПРОЦЕССОВ В БУРЕНИИ По стандарту АНИ РП-13 Б-1 купон-кольцо должно находиться в растворе примерно 100 часов. После чего извлекают, промывают и отправляют в лабораторию для контроля. На конверте купона перед началом контроля пишут: тип раствора, минерализацию, р. Н, уд. вес, дату и время помещения купона в раствор. 41 2/9/2018 Confidential Information © 2010 M-I SWACO

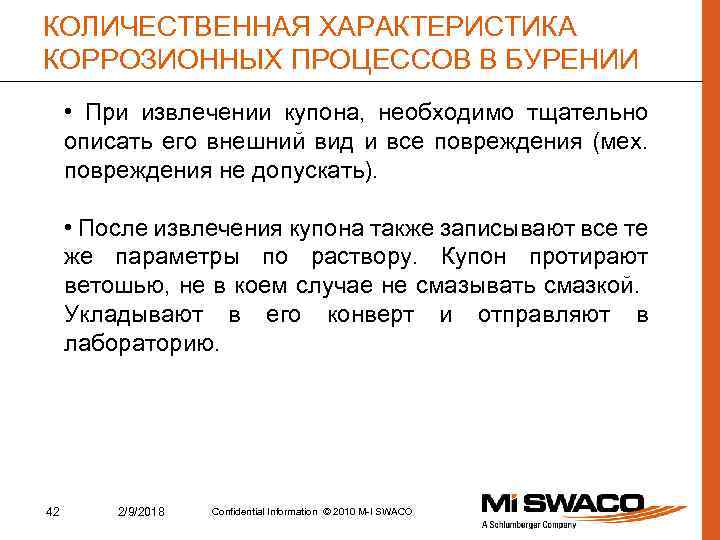

КОЛИЧЕСТВЕННАЯ ХАРАКТЕРИСТИКА КОРРОЗИОННЫХ ПРОЦЕССОВ В БУРЕНИИ • При извлечении купона, необходимо тщательно описать его внешний вид и все повреждения (мех. повреждения не допускать). • После извлечения купона также записывают все те же параметры по раствору. Купон протирают ветошью, не в коем случае не смазывать смазкой. Укладывают в его конверт и отправляют в лабораторию. 42 2/9/2018 Confidential Information © 2010 M-I SWACO
КОЛИЧЕСТВЕННАЯ ХАРАКТЕРИСТИКА КОРРОЗИОННЫХ ПРОЦЕССОВ В БУРЕНИИ • Скорость коррозии определяется по формуле: 43 2/9/2018 Confidential Information © 2010 M-I SWACO
КОЛИЧЕСТВЕННАЯ ХАРАКТЕРИСТИКА КОРРОЗИОННЫХ ПРОЦЕССОВ В БУРЕНИИ • Для наиболее используемых бурильных труб с замками 6 -5/8 дюйма необходимо кольцо фирмы Fann 63626, фирмы OFI 18028 с К фактором (фунт/кв. фут/ год) = 134 • Купоны коррозии применяют сталь марки AISI 4130 44 2/9/2018 Confidential Information © 2010 M-I SWACO
МЕТОДЫ ЗАЩИТЫ Широко применяются следующие методы защиты металлических конструкций от коррозии: • Защитные покрытия • Обработка коррозионной среды с целью снижения коррозионной активности • Электрохимическая защита металлов • Разработка и производство новых металлических конструкционных материалов 45 2/9/2018 Confidential Information © 2010 M-I SWACO
МЕТОДЫ ЗАЩИТЫ • Переход в ряде конструкций от металлических к химически стойким материалам (ВМС, стекло, керамика и др. ). • Рациональное конструирование и эксплуатация металлических конструкций и деталей. • Профессиональный подбор материального оформления оборудования или его частей. 46 2/9/2018 Confidential Information © 2010 M-I SWACO

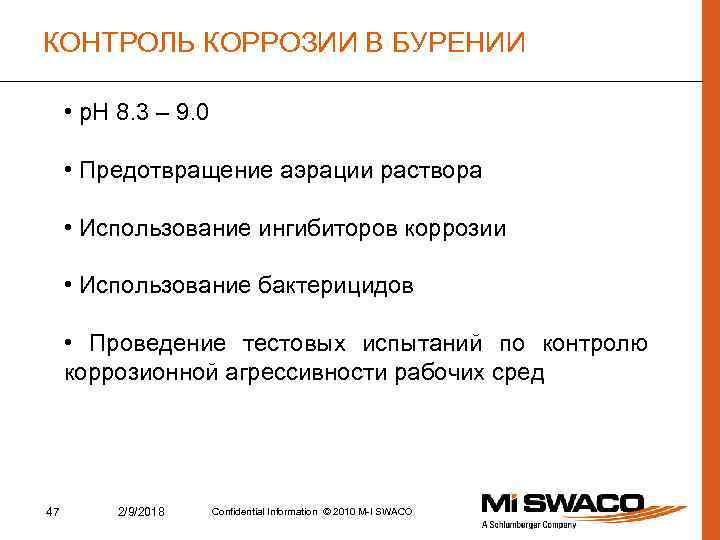

КОНТРОЛЬ КОРРОЗИИ В БУРЕНИИ • р. Н 8. 3 – 9. 0 • Предотвращение аэрации раствора • Использование ингибиторов коррозии • Использование бактерицидов • Проведение тестовых испытаний по контролю коррозионной агрессивности рабочих сред 47 2/9/2018 Confidential Information © 2010 M-I SWACO
ИНГИБИТОРЫ КОРОЗИИ Ингибиторы коррозии, вещества, введение которых в относительно небольших количествах в агрессивную среду, смазку, полимерное покрытие или упаковочный материал вызывает заметное замедление коррозии. Условно подразделяются на адсорбционные и пассивирующие. Первые защищают металл благодаря воздействию на кинетику электродных процессов, происходящих при коррозии. Пассивирующие способствуют образованию на металле оксидных, гидроксидных и др. пленок и переводят металл в пассивное состояние. 48 2/9/2018 Confidential Information © 2010 M-I SWACO
ИНГИБИТОРЫ КОРОЗИИ Торможение коррозионного процесса может быть обусловлено: • непосредственным исключением поверхности, покрытой ингибитором коррозии, из коррозионного процесса; • изменением структуры двойного электрического слоя; • блокировкой активных центров; • изменением условий адсорбции участников коррозионного процесса. Для каждого применяемого ингибитора коррозии имеется технический бюллетень, где оговариваются Confidential Information © 2010 M-I 49 2/9/2018 его назначение, свойства и SWACO условия применения.
ИНГИБИТОРЫ КОРОЗИИ Различают ингибиторы кислотной коррозии и ингибиторы атмосферной коррозии (летучие ингибиторы). Последние обладают повышенной упругостью пара, что позволяет им насыщать окружающую металл атмосферу или пространство между металлом и упаковочным материалом. Применение ингибиторов коррозии – эффективный метод борьбы с коррозией, особенно в нефте- и газодобывающей промышленности. 50 2/9/2018 Confidential Information © 2010 M-I SWACO

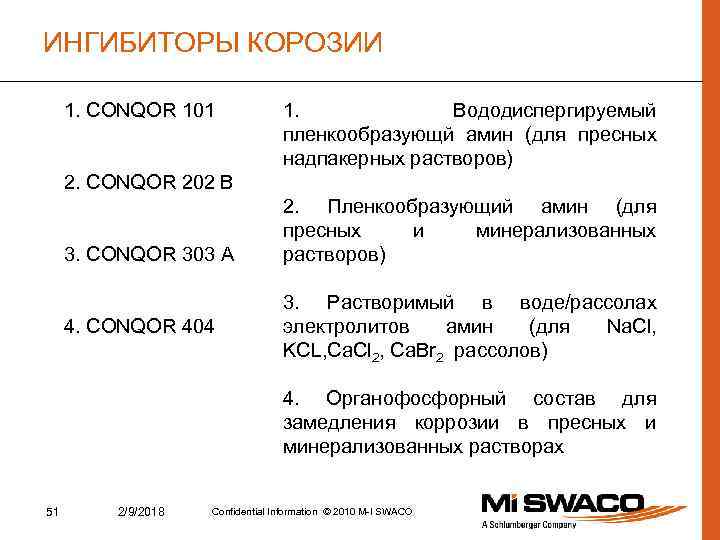

ИНГИБИТОРЫ КОРОЗИИ 1. CONQOR 101 1. Вододиспергируемый пленкообразующй амин (для пресных надпакерных растворов) 2. CONQOR 202 B 3. CONQOR 303 A 4. CONQOR 404 2. Пленкообразующий амин (для пресных и минерализованных растворов) 3. Растворимый в воде/рассолах электролитов амин (для Na. Cl, KCL, Ca. Cl 2, Ca. Br 2 рассолов) 4. Органофосфорный состав для замедления коррозии в пресных и минерализованных растворах 51 2/9/2018 Confidential Information © 2010 M-I SWACO
ИНГИБИТОРЫ КОРРОЗИИ 5. SI-1000 5. органический фосфат ингибитор адсорбции минералов результатов коррозии(для пресных растворов и растворов электролитов) 6. SULF-X 7. X-CIDE 102 8. X-CIDE 207 9. OS-1 L 52 2/9/2018 6. Оксид цинка. Нейтрализатор сероводорода для растворов на водной и нефтяной основе 7. Глютералдексайд, бактерицид для растворов на водной основе и рассолов электролитов 8. Триазин, бактерицид для растворов на водной основе и рассолов электролитов 9. Нейтрализатор (окислитель) кислорода для пресных и минерализованных Confidential Information © 2010 M-I SWACO

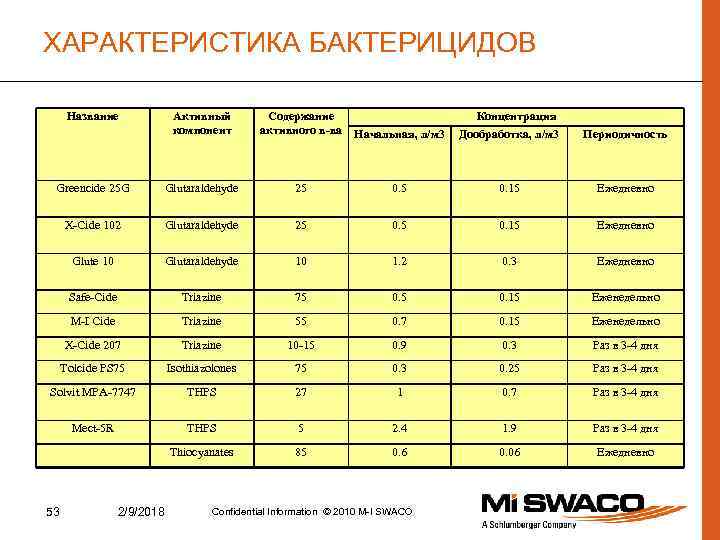

ХАРАКТЕРИСТИКА БАКТЕРИЦИДОВ Название Активный компонент Содержание активного в-ва Начальная, л/м 3 Концентрация Дообработка, л/м 3 Периодичность Greencide 25 G Glutaraldehyde 25 0. 15 Ежедневно X-Cide 102 Glutaraldehyde 25 0. 15 Ежедневно Glute 10 Glutaraldehyde 10 1. 2 0. 3 Ежедневно Safe-Cide Triazine 75 0. 15 Еженедельно M-I Cide Triazine 55 0. 7 0. 15 Еженедельно X-Cide 207 Triazine 10 -15 0. 9 0. 3 Раз в 3 -4 дня Tolcide PS 75 Isothiazolones 75 0. 3 0. 25 Раз в 3 -4 дня Solvit MPA-7747 THPS 27 1 0. 7 Раз в 3 -4 дня Mect-5 R THPS 5 2. 4 1. 9 Раз в 3 -4 дня Thiocyanates 85 0. 6 0. 06 Ежедневно 53 2/9/2018 Confidential Information © 2010 M-I SWACO

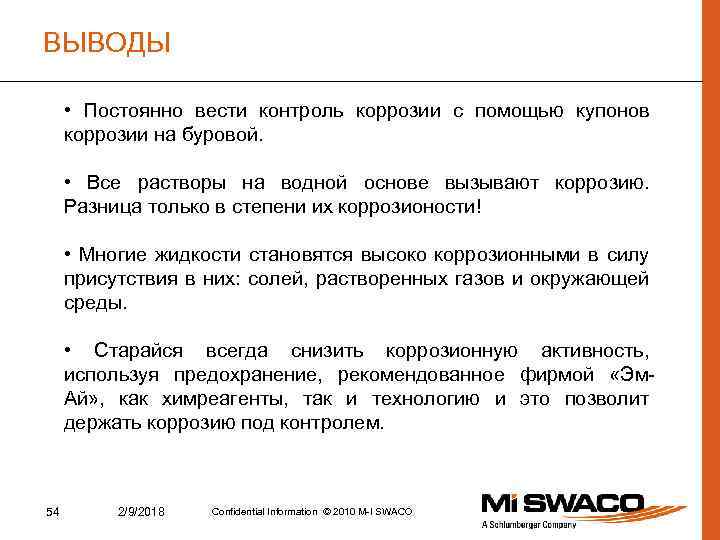

ВЫВОДЫ • Постоянно вести контроль коррозии с помощью купонов коррозии на буровой. • Все растворы на водной основе вызывают коррозию. Разница только в степени их коррозионости! • Многие жидкости становятся высоко коррозионными в силу присутствия в них: солей, растворенных газов и окружающей среды. • Старайся всегда снизить коррозионную активность, используя предохранение, рекомендованное фирмой «Эм. Ай» , как химреагенты, так и технологию и это позволит держать коррозию под контролем. 54 2/9/2018 Confidential Information © 2010 M-I SWACO
СПАСИБО ЗА ВНИМАНИЕ ВОПРОСЫ? ? ? 55 2/9/2018 Confidential Information © 2010 M-I SWACO
