Коррозия ингибиторлары Орындаған: Нишанбаев А. О.
n n Кәсіптік жабдықтарды іс жүзінде коррозиядан қорғаудың негізгі тәсілі ингибирлеу болып табылады. Ингибиторлар (латынша іnhіbeo – тоқтату, тежеу) Ингибиторлар жүйеге өте аз мөлшерде қосылады Ингибиторлар қолдану процесіне байланысты әр түрлі аталады. Коррозия ингибиторларын коррозияға ұшырай бастаған жерлерге жаққанда материалдың бұзылу жылдамдығы азаяды немесе тоқтайды. Онда альдегидтер, аминдер және фосфориттер қолданылып, қышқылдардың зиянды әсерін азайтады.

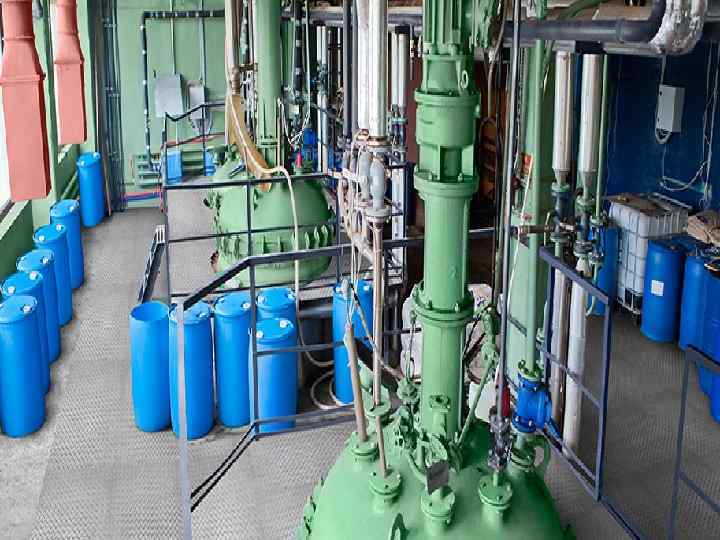

l slider 0. jpg

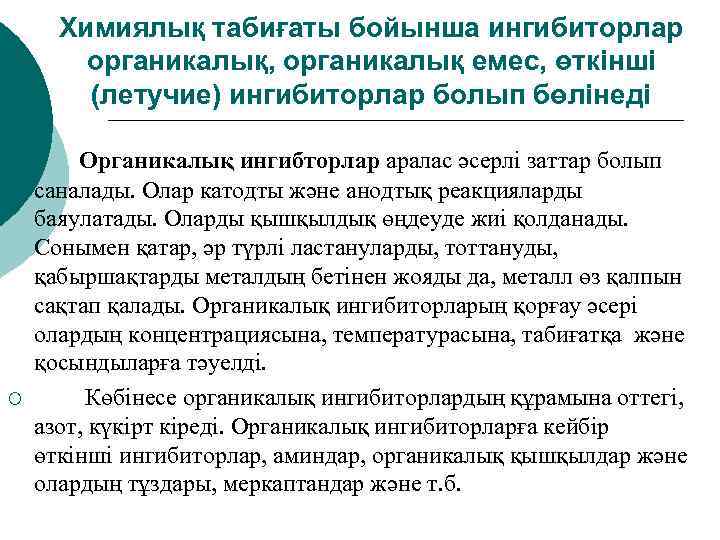

Химиялық табиғаты бойынша ингибиторлар органикалық, органикалық емес, өткінші (летучие) ингибиторлар болып бөлінеді ¡ Органикалық ингибторлар аралас әсерлі заттар болып саналады. Олар катодты және анодтық реакцияларды баяулатады. Оларды қышқылдық өңдеуде жиі қолданады. Сонымен қатар, әр түрлі ластануларды, тоттануды, қабыршақтарды металдың бетінен жояды да, металл өз қалпын сақтап қалады. Органикалық ингибиторларың қорғау әсері олардың концентрациясына, температурасына, табиғатқа және қосындыларға тәуелді. Көбінесе органикалық ингибиторлардың құрамына оттегі, азот, күкірт кіреді. Органикалық ингибиторларға кейбір өткінші ингибиторлар, аминдар, органикалық қышқылдар және олардың тұздары, меркаптандар және т. б.
n Көбінесе, коррозияның органикалық емес ингибиторлары қолданылады. Оларға кейбір пассиваторлар, катодты, анодты қабық жасаушы ингибиторлар жатады. . . Кейбір аниондар((PO 43 -, NO 2 -, Cr. O 42 -, Si. O 32 -, Cr 2 O 72 -), және де катиондар (Ni 2+, Са 2+, As 3+, Sb 3+, Zn 2+, Bi 3+) коррозия процесінің жүруін баяулатады. n Коррозияның органикалық емес ингибиторларына фосфаттар, бихроматтар, нитриттер, полифосфаттар, силикаттар және т. б.

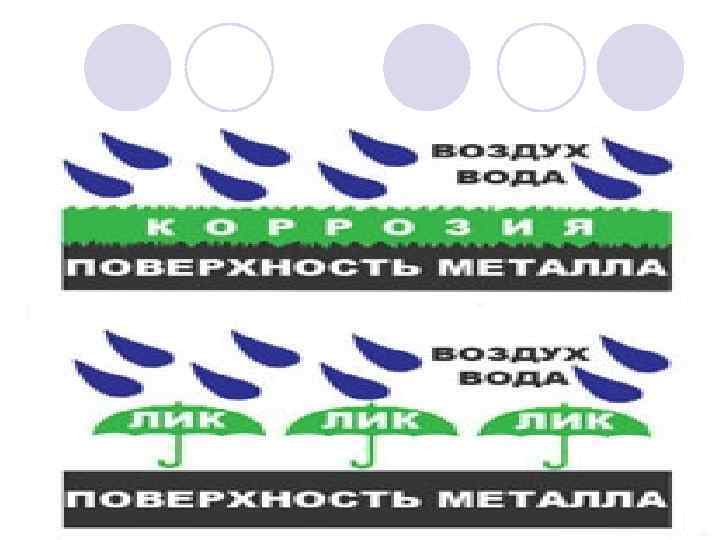

n Өткінші ингибиторлар (Летучие ингибиторы коррозии (ЛИК)) «VCI - Volatile corrosion inhibitors» . n Металды коррозиядан ингибирлеудің осы түрінде кейбір заттардың қасиеттерінде негізделген. Яғни, ол коррозиялық ортаға аз мөлшерде қосылады да, коррозиялық процесті толығымен тоқтатады немесе баяулатады. Өткінші ингибиторлар ретінде қолданылатын органикалық қосылыстардың сан түрі бар. Мысалы: Р = 10 -3 -10 -5 мм сын. бағ. диапазонында жатқан аминокарбоқышқылдар (кесте). Бұл қосылыстар түсті және қара металдың бетінде хемосорбциялық қабілет көрсетеді.
Защитная способность летучих ингибиторов коррозии в атмосферных условиях (условия категории 5 согласно ГОСТ 15150 -69). * ингибитор нитробензоат диэтиламина динитробензоат диэтиламина защищает полностью защищает не полностью (90 -95%) Ag, Ni, Sn, Al, Mg, Cd, Zn, Fe, Cu, Zn Ag, Ni, Sn, Al, Mg, Cd, Zn, Cu, Fe нитробензоат циклогексиламина Ag, Ni, Sn, Al, Cu Mg, Cd, Zn, Fe динитробензоат циклогексиламина Ag, Ni, Sn, Al, Mg, Cd, Zn, Cu Fe нитробензоат дициклогексиламина Ag, Ni, Sn, Mg, Zn, Cu Al, Cd, Fe динитробензоат дициклогексиламина Ag, Ni, Sn, Al, Mg, Cd, Zn, Cu, Fe нитробензоат пиперидина Ag, Ni, Sn, Al, Fe Mg, Cd, Zn, Cu Ag, Ni, Sn, Al, Mg, Cd, Zn, Cu, Fe Mg нитробензоат гексаметиленимина Ag, Ni, Sn, Al Mg, Cd, Zn, Cu динитробензоат гексаметиленимина Ag, Ni, Sn, Al, Mg, Cd, Zn, Cu Fe динитробензоат пиперидина

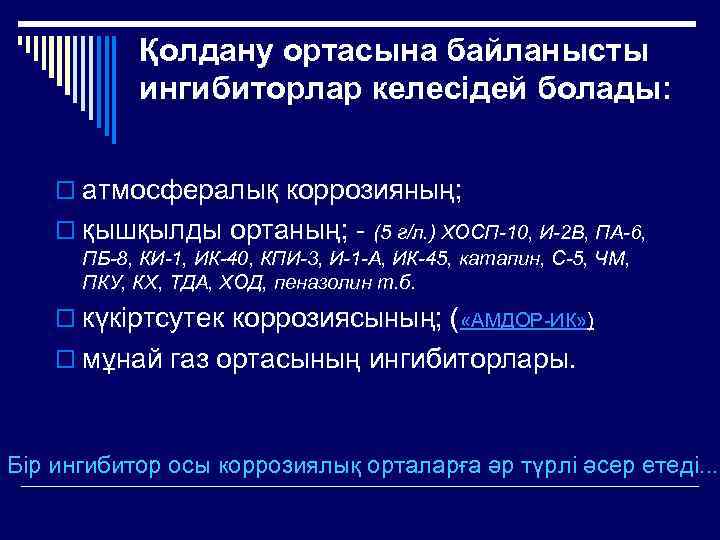

Қолдану ортасына байланысты ингибиторлар келесідей болады: o атмосфералық коррозияның; o қышқылды ортаның; - (5 г/л. ) ХОСП-10, И-2 В, ПА-6, ПБ-8, КИ-1, ИК-40, КПИ-3, И-1 -А, ИК-45, катапин, С-5, ЧМ, ПКУ, КХ, ТДА, ХОД, пеназолин т. б. o күкіртсутек коррозиясының; ( «АМДОР-ИК» ) o мұнай газ ортасының ингибиторлары. Бір ингибитор осы коррозиялық орталарға әр түрлі әсер етеді. . .

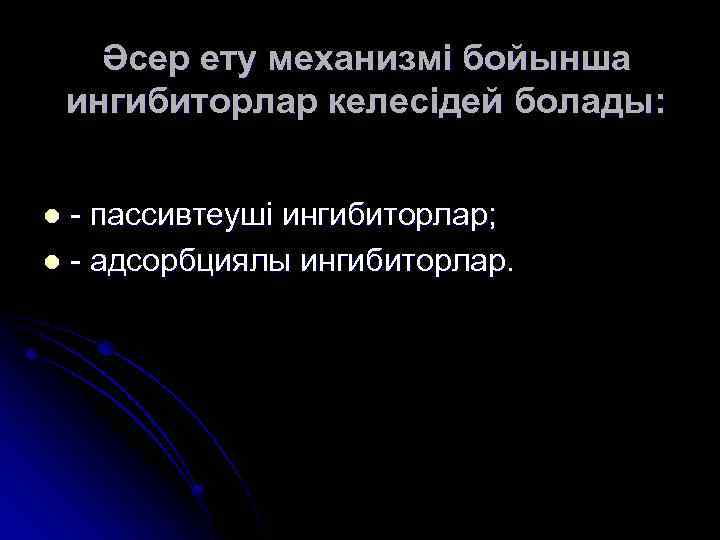

Әсер ету механизмі бойынша ингибиторлар келесідей болады: - пассивтеуші ингибиторлар; l - адсорбциялы ингибиторлар. l

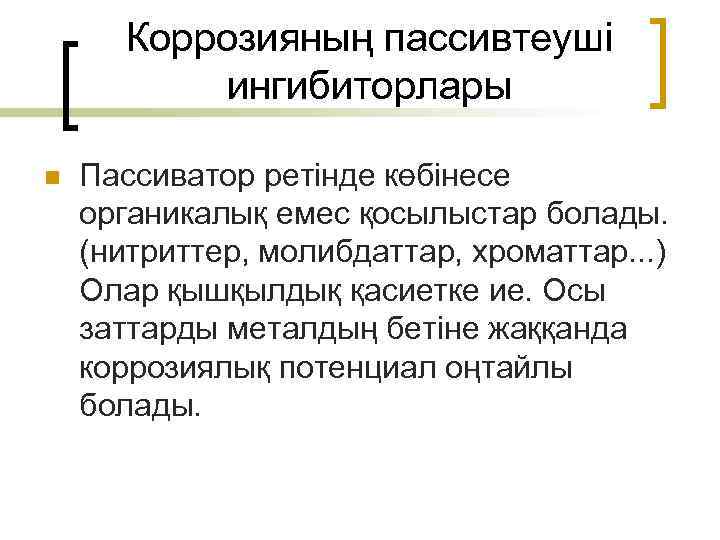

Коррозияның пассивтеуші ингибиторлары n Пассиватор ретінде көбінесе органикалық емес қосылыстар болады. (нитриттер, молибдаттар, хроматтар. . . ) Олар қышқылдық қасиетке ие. Осы заттарды металдың бетіне жаққанда коррозиялық потенциал оңтайлы болады.
¡ ¡ Коррозияның адсорбциялы ингибиторлары корғалып отырған заттың бетінде адсорбцияланады да оның бетінде қабыршақ түзіп электрохимиялық реакцияны баяулатады немесе тоқтатады. Кейде жұқа мономолекуларлы қабыршақ түзеді. Адсорбциялы ингибитор ретінде көбінесе ББЗ қолданылады, және органикалық қосылыстар болады. Қорғалып отырған затқа әсер еткенде олар қосымша оксидті қабыршақты күшейтеді. Сондықтан коррозиялық ортада оттегі болса, ол адсорбциялы ингибиторлардың қорғау эффектісіне қосымша көмек береді деген түйін жасаймыз. Ал егерде оксидті пленка тұрақсыз болса, адсорбциялы ингибитордың металл бетіне әсер етуі қиындайды да, оттегі ықпал етпейді.

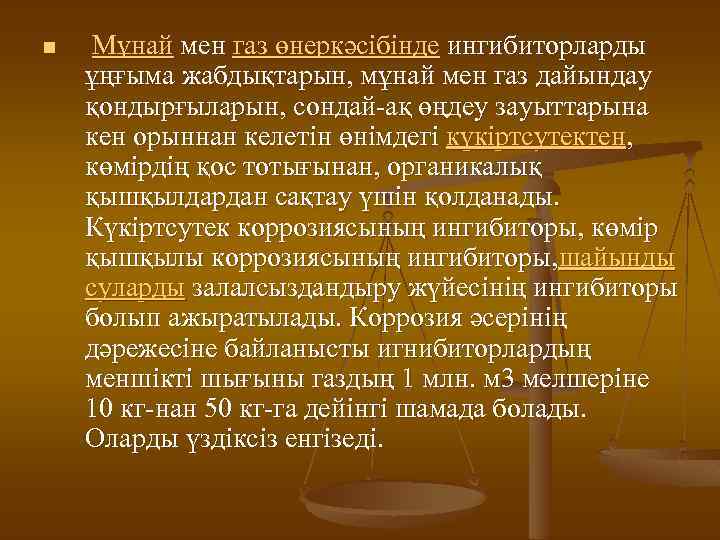

n Мұнай мен газ өнеркәсібінде ингибиторларды ұңғыма жабдықтарын, мұнай мен газ дайындау қондырғыларын, сондай-ақ өңдеу зауыттарына кен орыннан келетін өнімдегі күкіртсутектен, көмірдің қос тотығынан, органикалық қышқылдардан сақтау үшін қолданады. Күкіртсутек коррозиясының ингибиторы, көмір қышқылы коррозиясының ингибиторы, шайынды суларды залалсыздандыру жүйесінің ингибиторы болып ажыратылады. Коррозия әсерінің дәрежесіне байланысты игнибиторлардың меншікті шығыны газдың 1 млн. м 3 мелшеріне 10 кг-нан 50 кг-га дейінгі шамада болады. Оларды үздіксіз енгізеді.

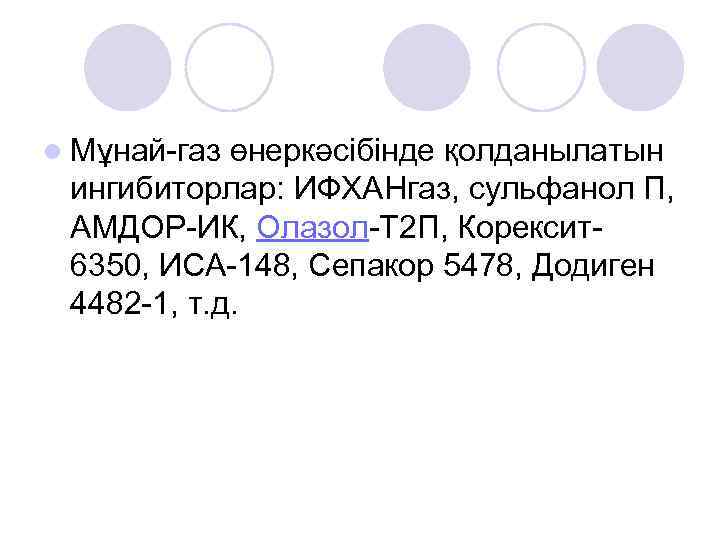

l Мұнай-газ өнеркәсібінде қолданылатын ингибиторлар: ИФХАНгаз, сульфанол П, АМДОР-ИК, Олазол-Т 2 П, Корексит6350, ИСА-148, Сепакор 5478, Додиген 4482 -1, т. д.
Ингибиторы коррозии серии «АМДОР-ИК» и их активные формы «АМДОР-ИКАФ» предназначены для защиты от сероводородной и/или углекислотной коррозии, в том числе в присутствии кислорода, оборудования и трубопроводов систем добычи нефти и газа, утилизации сточных вод, поддержания пластового давления, установок подготовки нефти и газа. n Ингибиторы коррозии и их активные формы представляют собой композиции на основе азотсодержащих органических соединений и органических растворителей. По типу действия ингибиторы коррозии «АМДОР-ИК» относятся к пленкообразующим. n Активные формы ингибиторов коррозии «АМДОР-ИК-АФ» выпускаются по ТУ 2415010 -35475596 -2013. n Ингибиторы коррозии «АМДОР-ИК» относятся к нефтерастворимым, вододиспергируемым агентам. Эффективная защита достигается при концентрации ингибиторов от 20 до 30 г/м 3 для жидких потоков и 2 - 50 г/1000 нм 3 для газовых n потоков в зависимости от агрессивности сред .
