Корректировка температурного графика тепловых сетей г Омска Докладчик

Корректировка температурного графика тепловых сетей г. Омска Докладчик: инженер абонентского отдела № 6 Уп. РА СП “ТИи. Э” Дубовец Д. А. Дата: 2. 10. 15

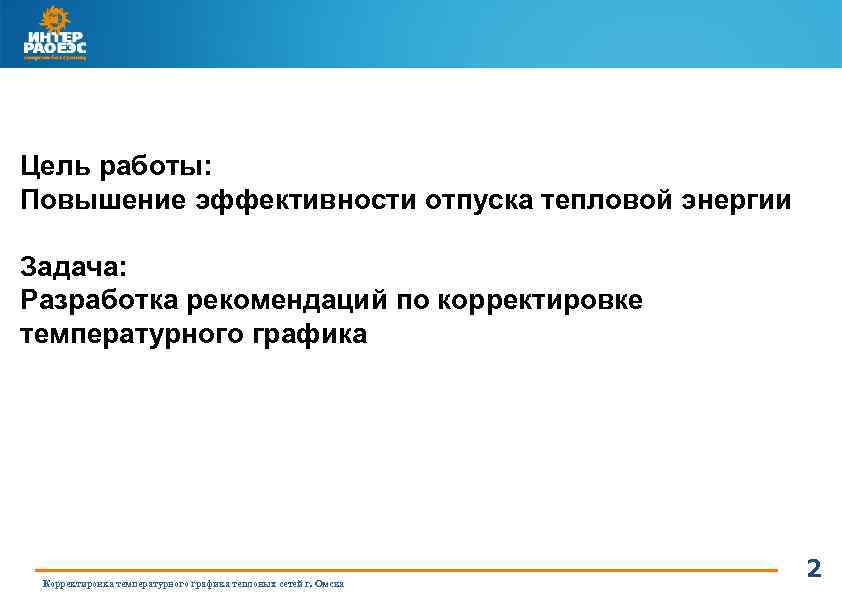

Цель работы: Повышение эффективности отпуска тепловой энергии Задача: Разработка рекомендаций по корректировке температурного графика ТЕМА ПРЕЗЕНТАЦИИ Корректировка температурного графика тепловых сетей г. Омска 2

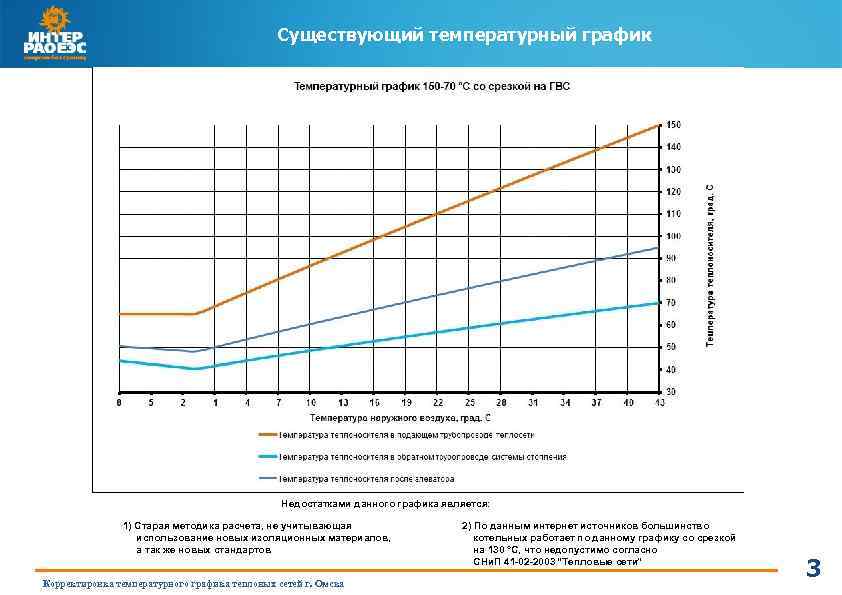

Существующий температурный график Недостатками данного графика является: 1) Старая методика расчета, не учитывающая использование новых изоляционных материалов, а так же новых стандартов ТЕМА ПРЕЗЕНТАЦИИ Корректировка температурного графика тепловых сетей г. Омска 2) По данным интернет источников большинство котельных работает по данному графику со срезкой на 130 °С, что недопустимо согласно СНи. П 41 -02 -2003 “Тепловые сети” 3

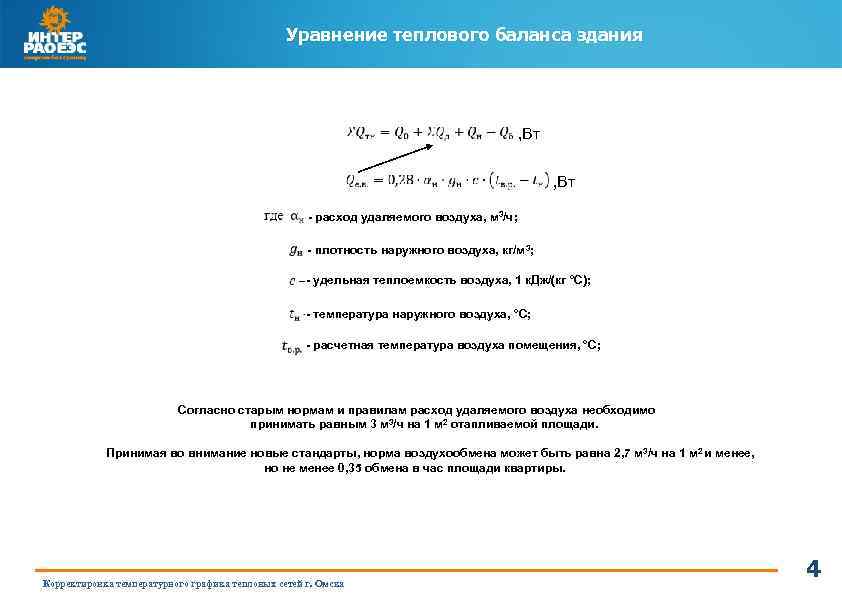

Уравнение теплового баланса здания , Вт - расход удаляемого воздуха, м 3/ч; - плотность наружного воздуха, кг/м 3; - удельная теплоемкость воздуха, 1 к. Дж/(кг °С); - температура наружного воздуха, °С; - расчетная температура воздуха помещения, °С; Согласно старым нормам и правилам расход удаляемого воздуха необходимо принимать равным 3 м 3/ч на 1 м 2 отапливаемой площади. Принимая во внимание новые стандарты, норма воздухообмена может быть равна 2, 7 м 3/ч на 1 м 2 и менее, но не менее 0, 35 обмена в час площади квартиры. ТЕМА ПРЕЗЕНТАЦИИ Корректировка температурного графика тепловых сетей г. Омска 4

График зависимости расхода удаляемого воздуха от наружной температуры 3. 5 расход удаляемого воздуха, м 3/ч 3 2. 5 2 1. 5 1 0. 5 0 10 5 0 -5 -10 -15 -20 -25 Температура наружного воздуха, °С ТЕМА ПРЕЗЕНТАЦИИ Корректировка температурного графика тепловых сетей г. Омска -30 -35 -40 5

Сравнение температурных графиков 160 150 ∆τ1=19 140 Температура теплоносителя, °С 131 120 100 ∆τ3=10 80 ∆τ2=6 60 40 20 0 10 5 0 -5 τ1 -10 -15 -20 Температура наружного воздуха, °С τ2 τ3 τ1 станд τ2 станд -25 -30 -35 -40 τ3 станд ТЕМА ПРЕЗЕНТАЦИИ Корректировка температурного графика тепловых сетей г. Омска 6

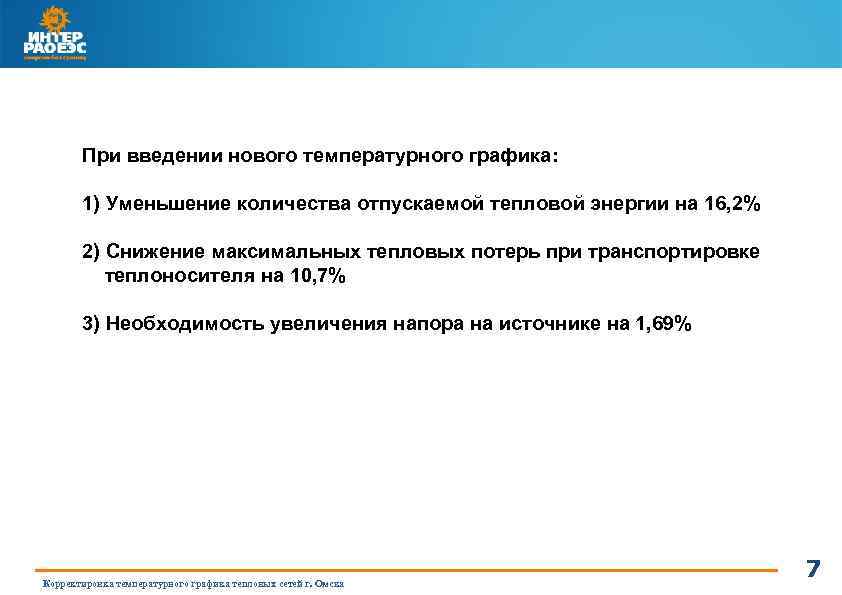

При введении нового температурного графика: 1) Уменьшение количества отпускаемой тепловой энергии на 16, 2% 2) Снижение максимальных тепловых потерь при транспортировке теплоносителя на 10, 7% 3) Необходимость увеличения напора на источнике на 1, 69% ТЕМА ПРЕЗЕНТАЦИИ Корректировка температурного графика тепловых сетей г. Омска 7
