Королев А Л Моделирование систем Системный подход в

Королев А. Л. Моделирование систем Системный подход в моделировании.

Актуальность системного подхода n Системный подход актуален в связи с исследованиями больших реальных систем, когда сказалась недостаточность каких-либо частных решений. n Большой объем исходных данных. n Учет сложных стохастических взаимодействий с внешней средой. связей и n Необходимость изучения объекта во взаимодействии с внешней средой, а также в совокупности с другими системами некоторой системы.

Системный подход в моделировании Королев А. Л. Системный подход – методологическая основа моделирования. Основные положения системного подхода: Система – совокупность взаимодействующих между собой элементов. • • Система - единое целое. • Окружающая среда – все что не входит в систему, но взаимодействует с ней. • Каждая система может рассматриваться как элемент другой системы. Элемент системы, (подсистема). • может рассматриваться как система

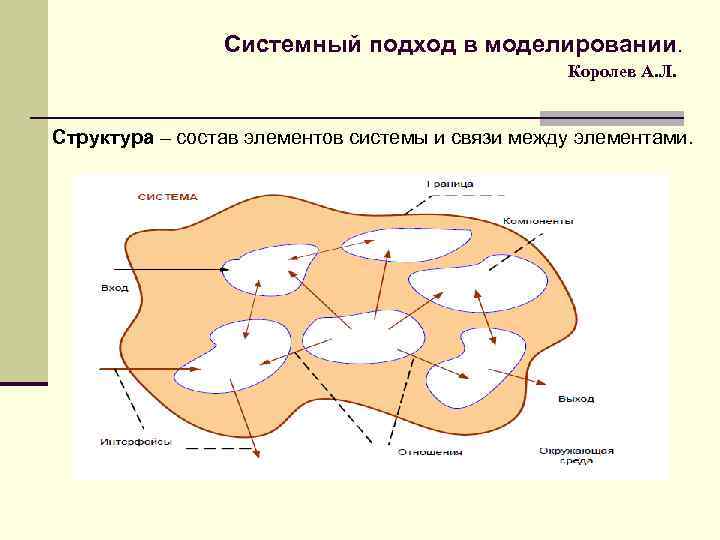

Системный подход в моделировании. Королев А. Л. Структура – состав элементов системы и связи между элементами. Система X Окружающая среда Y

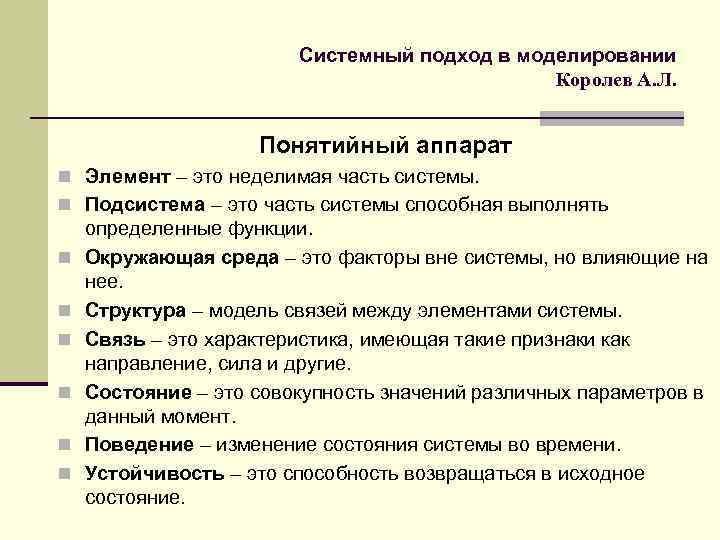

Системный подход в моделировании Королев А. Л. Понятийный аппарат n Элемент – это неделимая часть системы. n Подсистема – это часть системы способная выполнять n n n определенные функции. Окружающая среда – это факторы вне системы, но влияющие на нее. Структура – модель связей между элементами системы. Связь – это характеристика, имеющая такие признаки как направление, сила и другие. Состояние – это совокупность значений различных параметров в данный момент. Поведение – изменение состояния системы во времени. Устойчивость – это способность возвращаться в исходное состояние.

Системный подход в моделировании Королев А. Л. Взаимодействие системы и окружающей среды происходит по принципу обратной связи. X Y Система Z Окружающая среда X – внешнее воздействие на систему. Y – реакция системы (воздействие на окружающую среду). Z – дополнительное воздействие окружающей среды на систему, порожденное Y.

Системный подход в моделировании Королев А. Л. Выводы для моделирования: При построении модели необходимо выполнить анализ объекта: • • • системный установить состав системы; выявить связи между элементами; выявить взаимодействия системы с ОС. Необходимо построить не только модель собственно системы, но и модель ее взаимодействия с окружающей средой.

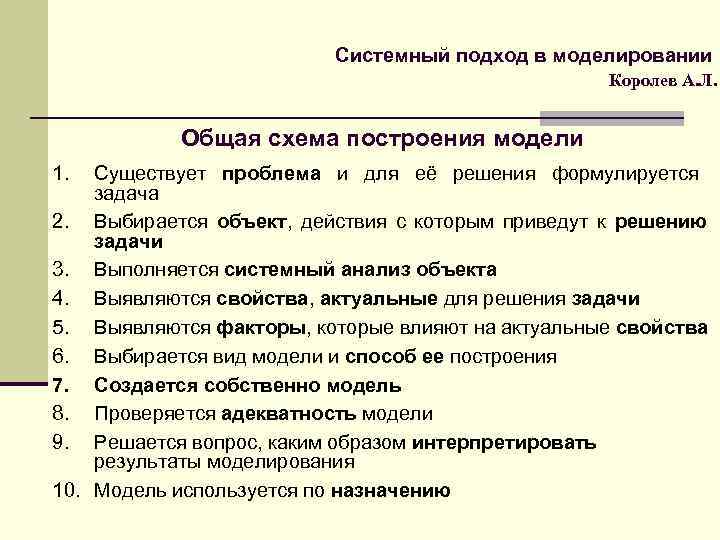

Системный подход в моделировании Королев А. Л. Общая схема построения модели 1. Существует проблема и для её решения формулируется задача 2. Выбирается объект, действия с которым приведут к решению задачи 3. Выполняется системный анализ объекта 4. Выявляются свойства, актуальные для решения задачи 5. Выявляются факторы, которые влияют на актуальные свойства 6. Выбирается вид модели и способ ее построения 7. Создается собственно модель 8. Проверяется адекватность модели 9. Решается вопрос, каким образом интерпретировать результаты моделирования 10. Модель используется по назначению
