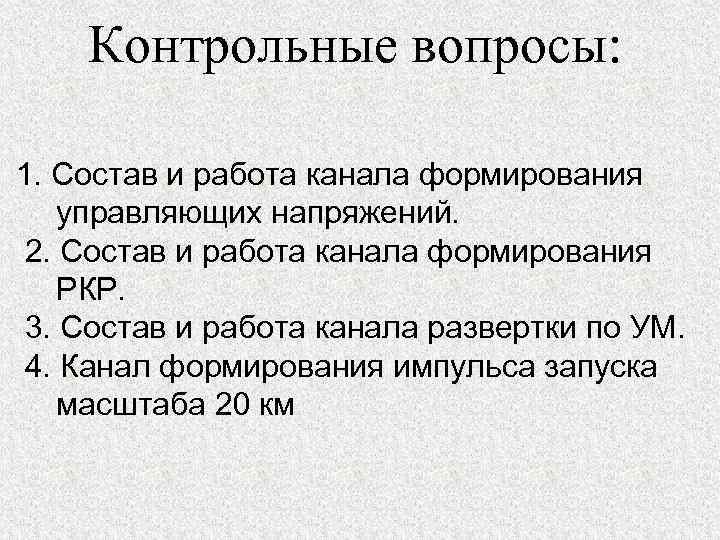

Контрольные вопросы: 1. Состав и работа канала формирования управляющих напряжений. 2. Состав и работа канала формирования РКР. 3. Состав и работа канала развертки по УМ. 4. Канал формирования импульса запуска масштаба 20 км

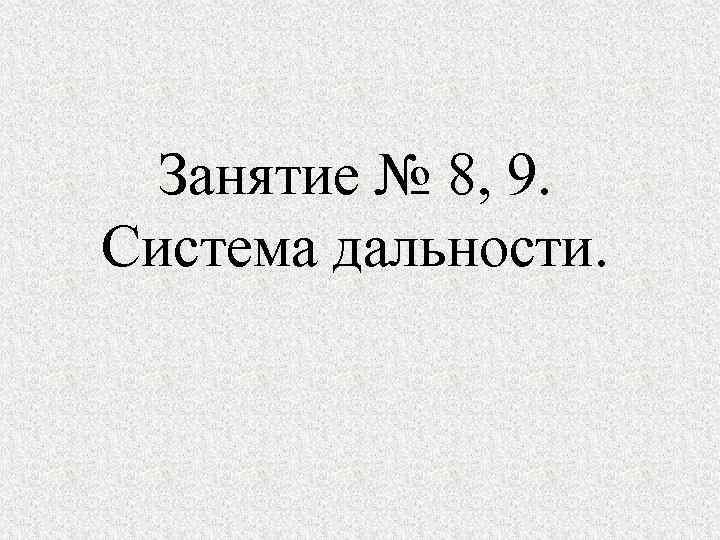

Занятие № 8, 9. Система дальности.

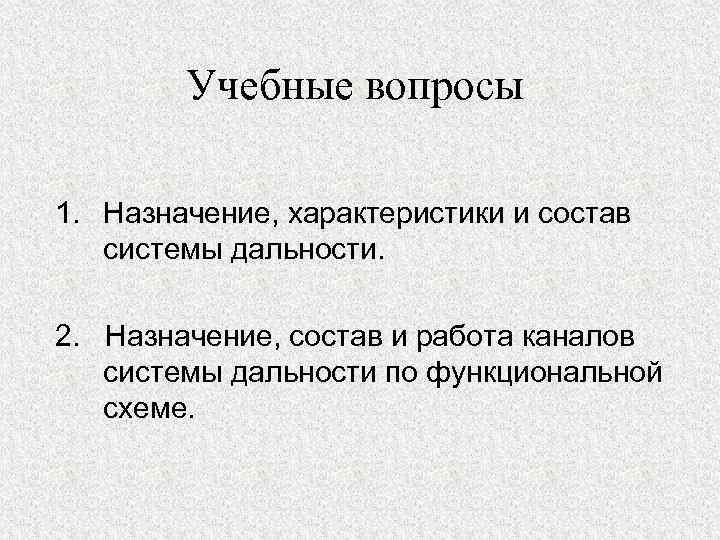

Учебные вопросы 1. Назначение, характеристики и состав системы дальности. 2. Назначение, состав и работа каналов системы дальности по функциональной схеме.

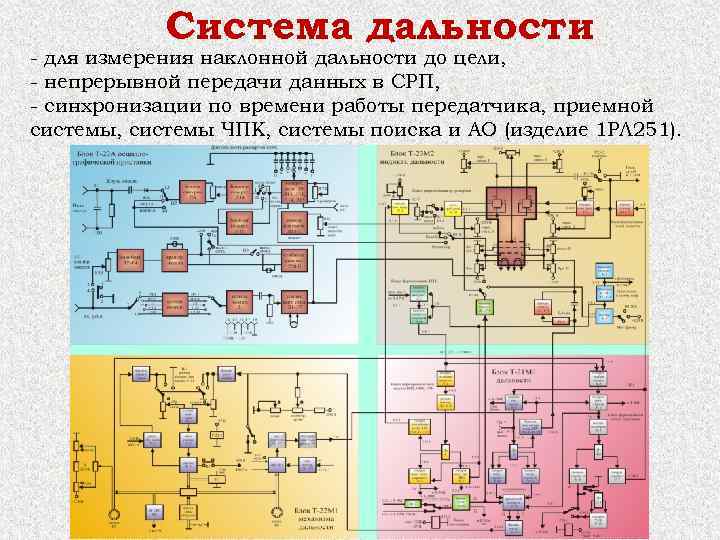

Система дальности - для измерения наклонной дальности до цели, - непрерывной передачи данных в СРП, - синхронизации по времени работы передатчика, приемной системы, системы ЧПК, системы поиска и АО (изделие 1 РЛ 251).

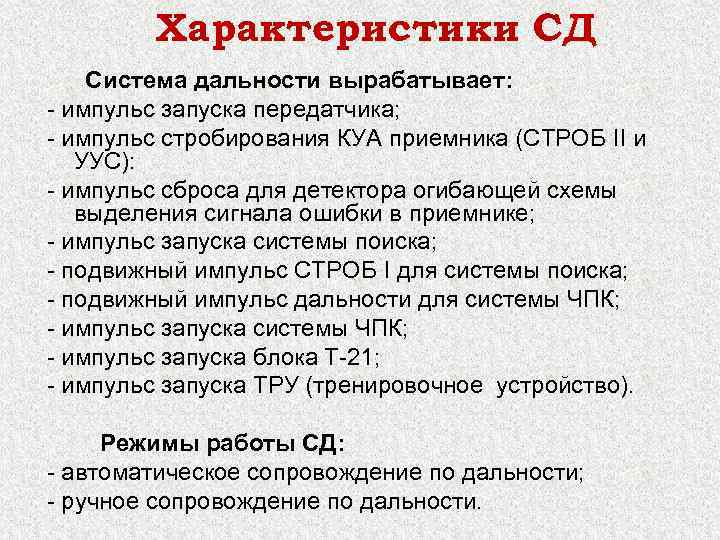

Характеристики СД Система дальности вырабатывает: - импульс запуска передатчика; - импульс стробирования КУА приемника (СТРОБ II и УУС): - импульс сброса для детектора огибающей схемы выделения сигнала ошибки в приемнике; - импульс запуска системы поиска; - подвижный импульс СТРОБ I для системы поиска; - подвижный импульс дальности для системы ЧПК; - импульс запуска блока Т-21; - импульс запуска ТРУ (тренировочное устройство). Режимы работы СД: - автоматическое сопровождение по дальности; - ручное сопровождение по дальности.

Состав СД • Блок дальности Т-21 М • Блок индикатора дальности Т-23 М • Блок механизма дальности Т-22 М • Блок осциллографической приставки Т-23 А

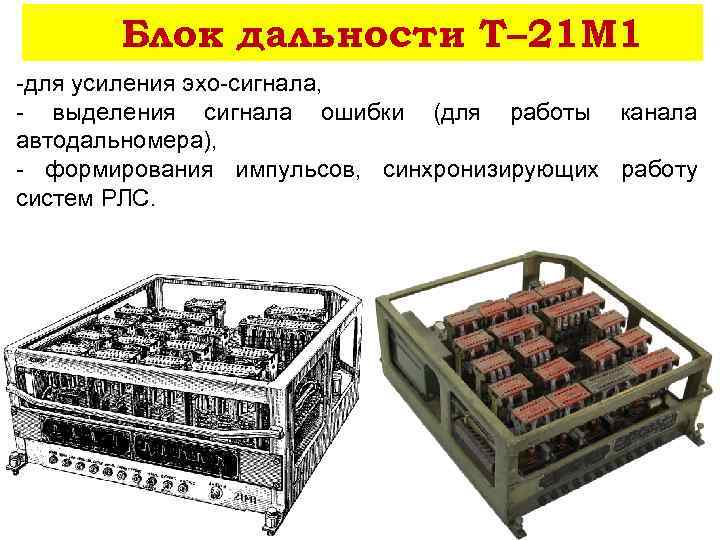

Блок дальности Т– 21 М 1 -для усиления эхо-сигнала, - выделения сигнала ошибки (для работы канала автодальномера), - формирования импульсов, синхронизирующих работу систем РЛС.

Блок индикатора дальности Т– 23 М 2 - для наблюдения отметок от цели, - обеспечения режимов наведения, - автоматического сопровождения цели по дальности.

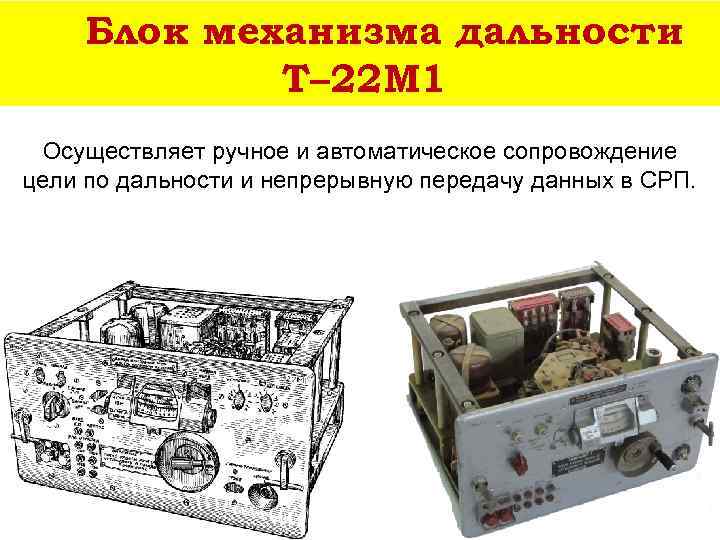

Блок механизма дальности Т– 22 М 1 Осуществляет ручное и автоматическое сопровождение цели по дальности и непрерывную передачу данных в СРП.

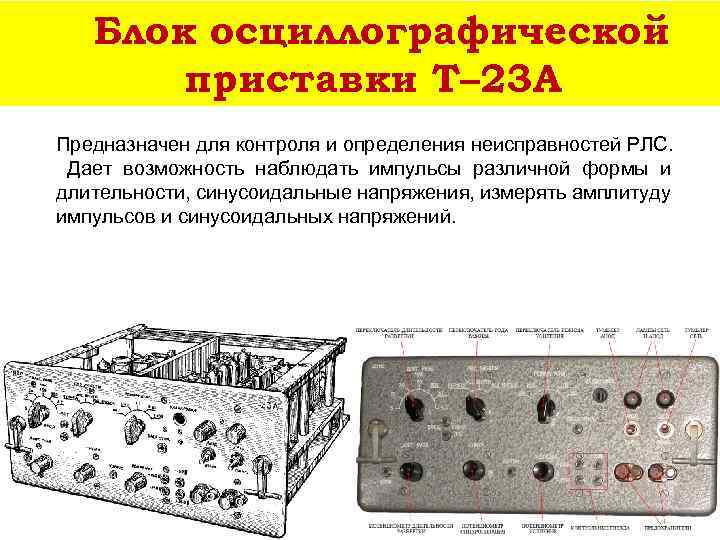

Блок осциллографической приставки Т– 23 А Предназначен для контроля и определения неисправностей РЛС. Дает возможность наблюдать импульсы различной формы и длительности, синусоидальные напряжения, измерять амплитуду импульсов и синусоидальных напряжений.

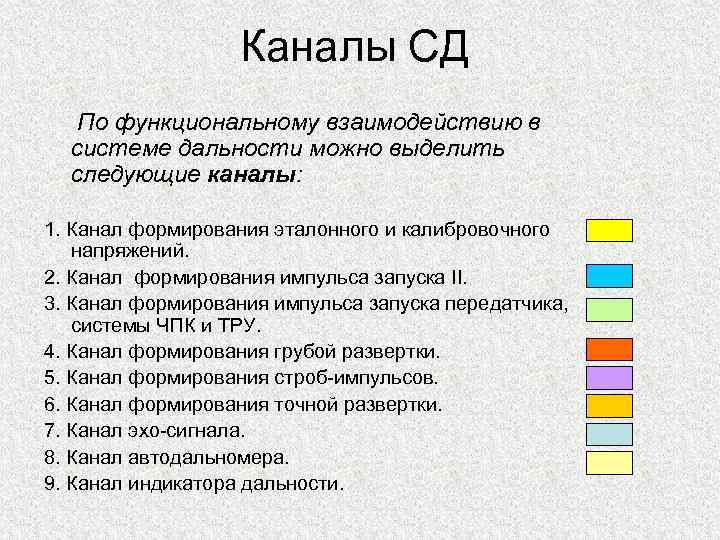

Каналы СД По функциональному взаимодействию в системе дальности можно выделить следующие каналы: 1. Канал формирования эталонного и калибровочного напряжений. 2. Канал формирования импульса запуска II. 3. Канал формирования импульса запуска передатчика, системы ЧПК и ТРУ. 4. Канал формирования грубой развертки. 5. Канал формирования строб-импульсов. 6. Канал формирования точной развертки. 7. Канал эхо-сигнала. 8. Канал автодальномера. 9. Канал индикатора дальности.

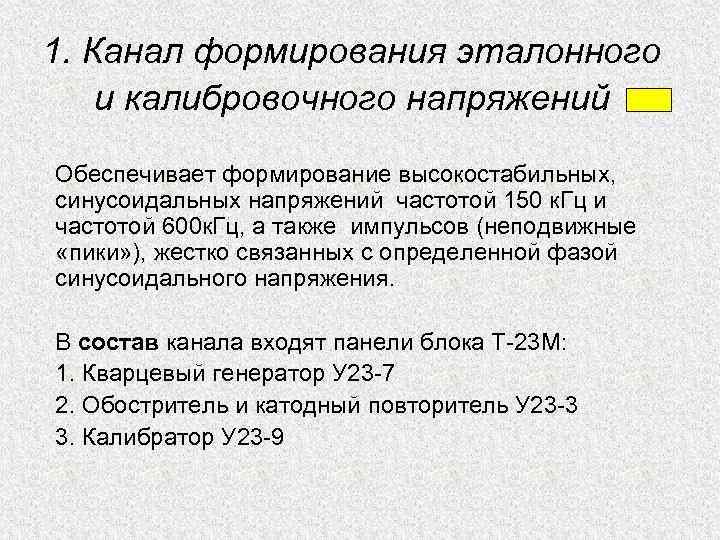

1. Канал формирования эталонного и калибровочного напряжений Обеспечивает формирование высокостабильных, синусоидальных напряжений частотой 150 к. Гц и частотой 600 к. Гц, а также импульсов (неподвижные «пики» ), жестко связанных с определенной фазой синусоидального напряжения. В состав канала входят панели блока Т-23 М: 1. Кварцевый генератор У 23 -7 2. Обостритель и катодный повторитель У 23 -3 3. Калибратор У 23 -9

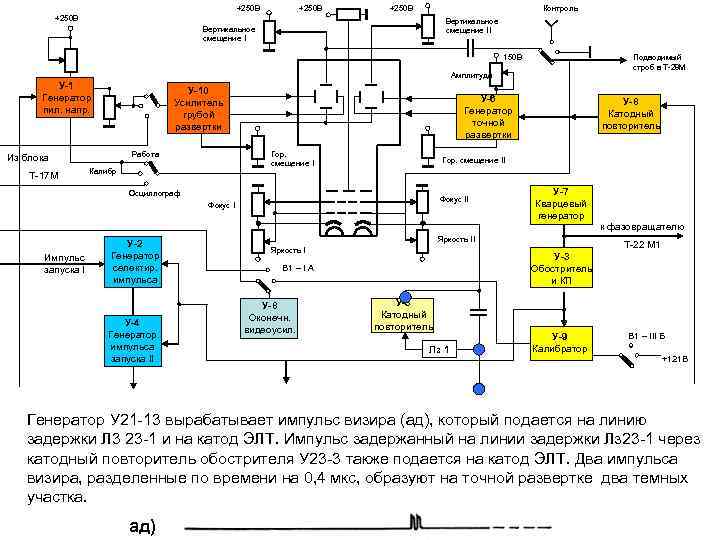

Контроль Вертикальное смещение II Вертикальное смещение I Длительность В 1 – III А У-1 Генератор пил. напр. Ампл. пилы Амплитуда У-10 Усилитель грубой развертки Работа У-6 Генератор точной развертки Гор. смещение I Калибр Фокус II Фокус I У-2 Генератор селектир. импульса У-4 Генератор импульса запуска II У-8 Катодный повторитель Гор. смещение II Осциллограф Импульс запуска I Подводимый строб в Т-28 М У-7 Кварцевый генератор Яркость II Т-22 М 1 Яркость I У-3 Обостритель и КП В 1 – I А У-8 Оконечн. видеоусил. к фазовращателю У-3 Катодный повторитель Лз-1 У-9 Калибратор В 1 – III Б +121 В Обостритель формирует импульсы напряжений ”пики” частотой 150 к. Гц, жестко Калибратор определенной фазе синусоидального напряжения, 600 к. Гц, Кварцевый генератор, работая в автоколебательном частотой привязанные к вырабатывает синусоидальное напряжение режимекоторые подаются вырабатывает входы генератора импульса частотой (У-4), генератора наслужащее для калибровки моста фазовращателя. В положении которое калибратор (У-9), синусоидальное напряжение запуска II 150 к. Гц, переключателя вход обострителя и схему фазовращателя подается на В 23 -1 (КАЛИБРОВКА) дальности: на генераторы импульсов селектирующего импульса (У-2) и в блок это напряжение подается на вертикально отклоняющиеся пластины ЭЛТ. запуска ЧПК (У-3) и передатчика (У-4) а) 150 к. Гц б) в)

2. Канал формирования импульса запуска II Предназначен для синхронизации запускающего импульса I из блока Т-17 М (видеоусилителей и запуска) частотой кварцевого генератора У 23 -7. Синхронизированный импульс называется импульсом запуска II. В состав канала входят панели блока Т-23 М: 1. Генератор У 23 -2 селектирующего импульса 2. Генератор У 23 -4 импульсов запуска II

Контроль Вертикальное смещение II Вертикальное смещение I Длительность В 1 – III А У-1 Генератор пил. напр. Ампл. пилы Амплитуда У-10 Усилитель грубой развертки Работа У-6 Генератор точной развертки Гор. смещение I Калибр Фокус II Фокус I Импульс запуска I У-4 Генератор импульса запуска II У-8 Катодный повторитель Гор. смещение II Осциллограф У-2 Генератор селектир. импульса Подводимый строб в Т-28 М У-7 Кварцевый генератор Яркость II Т-22 М 1 Яркость I У-3 Обостритель и КП В 1 – I А У-8 Оконечн. видеоусил. к фазовращателю У-3 Катодный повторитель Лз-1 У-9 Калибратор В 1 – III Б При совпадении во времени селектирующего импульса с одним из “пиков” в генераторе У-4 формируется импульс запуска II, жестко привязанный к определенной фазе синусоидального напряжения кварцевого генератора. Он Из На вход генератора селектирующего импульса подается импульс запуска I двух входящих импульсов, формируется селектирующий импульс из блока Т-17 М. а задержанный там на 13. 5 мкс импульс возвращается в подается на. II. запуска запуск АО, систему дальности и подается в соответствующие каналы. ж) е) г) +121 В

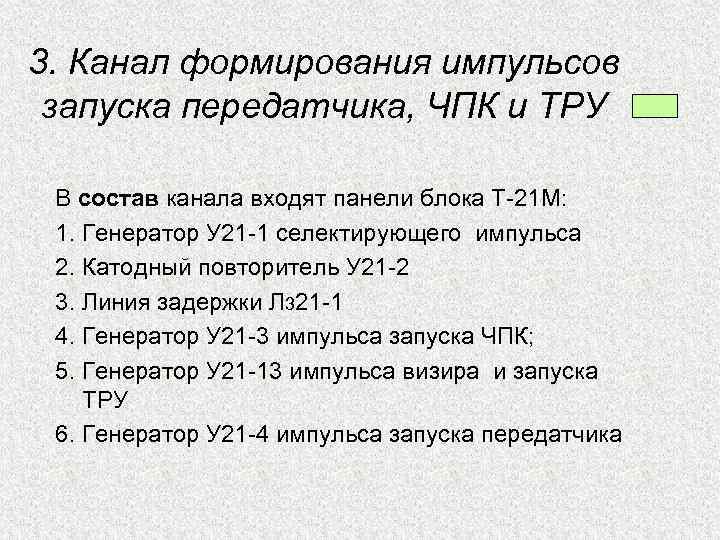

3. Канал формирования импульсов запуска передатчика, ЧПК и ТРУ В состав канала входят панели блока Т-21 М: 1. Генератор У 21 -1 селектирующего импульса 2. Катодный повторитель У 21 -2 3. Линия задержки Л 321 -1 4. Генератор У 21 -3 импульса запуска ЧПК; 5. Генератор У 21 -13 импульса визира и запуска ТРУ 6. Генератор У 21 -4 импульса запуска передатчика

на блок Т-23 М 2 с блока Т-23 М 2 У-1 Генератор селектир. импульса Л 1 У-2 Катодный повторитель Л 3 У-13 Генератор имп. визира и зап. ТРУ Имп. дальности Т-18 М У-9 Генератор имп. дальнос. Лз 7 У-2 Катодный повторитель Лз 5 У-3 Генератор имп. Запуска ЧПК в Т-3 М 1 в Т-28 М У-6 Генератор имп. сброса Л 2 У-13 Генератор имп. визира и зап. ТРУ Имп. дальности Г-7 Лз 1 У-4 генератор имп. запуска передатчика У-5 Генератор груб. задержки в в блок Т-18 М У-16 Видеоусил. У-11 Генератор полустроба I Лз 4, 6 У-11 Генератор полустроб. II У-14 Временной дискримин. У-15 Баланс. усилитель У-8 Генератор строба II У-7 Генератор строба I Лз 2, 3 У-10 Генератор УУС При совпадении во времени селектирующего на линию задержки Лз 1, где генератор При совпадении вогенератора импульса запуска ЧПК У-3 одним из «пиков» , генератор С катодного повторителя, импульс попадает импульса с сиодним из генератора импульса времени селектирующего «пиков» На другой импульс запуска ЧПК (л), (м) при импульса Импульс селектирующего импульса У-1 вырабатываетнаивход мкс. Импульс задержанный на 25 мкс. жесткоработе системыопределеннойимпульс, фазе поиска определенной вырабатываетвход привязанныйселектирующий фазе к 28 -31 к на Генератор задержанный на 28 -31 неподвижные «пики» вырабатывает относительно импульсамкс (п) подается привязанный задерживаетсяимпульс запуска передатчика(р), II на 9 -12, 25 частотой 150 к. Гц с запуска жестко Импульс запуска передатчика У-4, подаются генератора импульсов визира импульса У-1 Импульс запуска II подаетсяимпульс, У-2 подается нана вход ТРУ и Генератор вырабатывает на импульс подается назапуск на вход на генератора масштабе напряжения. Этотвход подается на селектирующего и запуска км подаетсякоторыйна который подаетсяпередатчика (Т-3 ЧПК. синусоидального 15 катодные повторители генератора запускимпульса генераторов и на который через напряжения, синусоидальногозапуска (к) подается задержанный на. У 23 -3 мкспередатчика У-4 вход генераторалинию задержки Лз 1 запуска М 1) импульса обострителя 9 -12 системы ЧПК (в блок Т-18 М) запуск генератора У 23 -1 ТРУ и подсвета (Т-28 М) пилообразного напряжения (н) развертки запуск системы поиска н) м) л) р) б) к) и) ж) п)

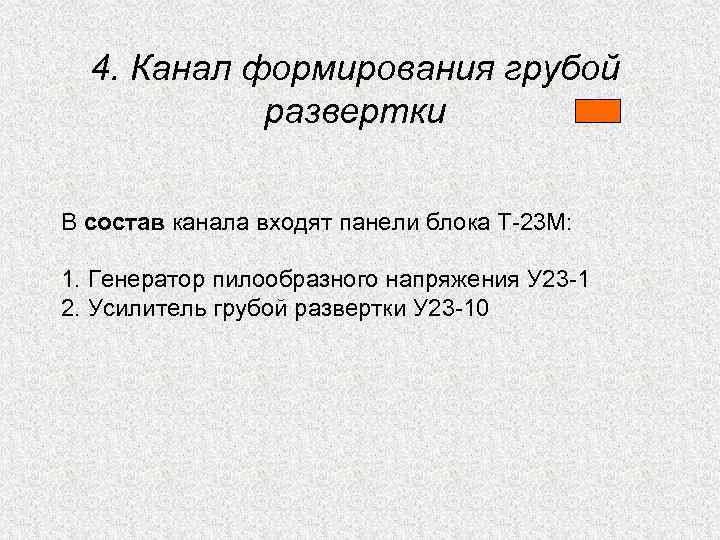

4. Канал формирования грубой развертки В состав канала входят панели блока Т-23 М: 1. Генератор пилообразного напряжения У 23 -1 2. Усилитель грубой развертки У 23 -10

Контроль Вертикальное смещение II Вертикальное смещение I Длительность В 1 – III А У-1 Генератор пил. напр. Ампл. пилы Амплитуда У-10 Усилитель грубой развертки Работа У-6 Генератор точной развертки Гор. смещение I Калибр Фокус II Фокус I Импульс запуска I У-4 Генератор импульса запуска II У-8 Катодный повторитель Гор. смещение II Осциллограф У-2 Генератор селектир. импульса Подводимый строб в Т-28 М У-7 Кварцевый генератор Яркость II Яркость I Т-22 М 1 У-3 Обостритель и КП В 1 – I А У-8 Оконечн. видеоусил. к фазовращателю У-3 Катодный повторитель Лз-1 У-9 Калибратор В 1 – III Б +121 В Из Блока Т-21 Генератор формирует импульс подсвета прямого хода грубой развертки (т), который Генератор формирует положительное пилообразное напряжение (у), горизонтально Усиленные разнополярные напряжения с усилителя подаются на которое через переключатель В 23 -1 ( «РАБОТА-ОСЦИЛЛОГРАФ» ) подается на модулятор На вход генератора пилообразного напряжения подается переключатель Впластины ЭЛТ для формирования грубой развертки дальности. отклоняющие 23 -1 поступает на усилитель грубой развертки. импульс ТРУ (н) ЭЛТ. н)т) у)

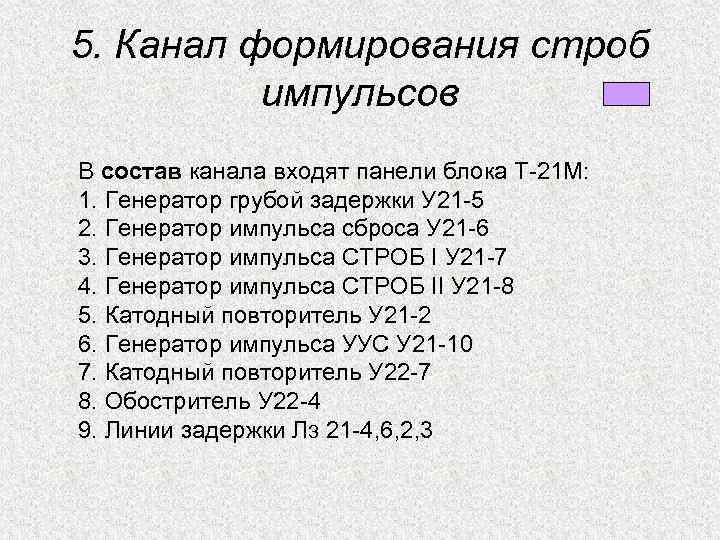

5. Канал формирования строб импульсов В состав канала входят панели блока Т-21 М: 1. Генератор грубой задержки У 21 -5 2. Генератор импульса сброса У 21 -6 3. Генератор импульса СТРОБ I У 21 -7 4. Генератор импульса СТРОБ II У 21 -8 5. Катодный повторитель У 21 -2 6. Генератор импульса УУС У 21 -10 7. Катодный повторитель У 22 -7 8. Обостритель У 22 -4 9. Линии задержки ЛЗ 21 -4, 6, 2, 3

на блок Т-23 М 2 с блока Т-23 М 2 У-1 Генератор селектир. импульса Л 1 У-2 Катодный повторитель Л 3 У-13 Генератор имп. визира и зап. ТРУ Имп. дальности Т-18 М У-9 Генератор имп. дальнос. Лз 7 У-3 Генератор имп. Запуска ЧПК в Т-28 М У-2 Катодный повторитель Лз 5 Лз 1 в Т-3 М 1 У-6 Генератор имп. сброса Л 2 У-13 Генератор имп. визира и зап. ТРУ Имп. дальности Г-7 У-4 генератор имп. запуска передатчика У-5 Генератор груб. задержки в в блок Т-18 М У-11 Генератор полустроба I Лз 4, 6 У-11 Генератор полустроб. II У-14 Временной дискримин. У-16 Видеоусил. У-15 Баланс. усилитель У-8 Генератор строба II У-7 Генератор строба I Лз 2, 3 У-10 Генератор УУС При совпадениигенератора грубой задержки подается импульс запуска II с генератора У 23 На один Генератор импульса СТРОБ I вырабатывает импульс (ш), подвижных «пиков» , вход во времени селектирующего импульса и одного из который подается генератор импульса вырабатывает подвижный импульс сброса напряжениена второй на подается СГенераторлинии задержки Лз 2 импульс УУС (ав), который через реле Р 1 обострителя II), на импульсаи вподается постоянное (ц), который с (для -4 (импульса запускаподается импульсдальности (для формирования импульса вход форме подвижных «пик» УУС У-10 Или через генераторадругойформирует импульс (аб), который на вход У 10 вырабатывает Лз 3 на подвижныйимпульса 150 к. Гцлинии задержки Генератор грубой задержки вырабатываетна генератор импульсачерез импульс (ф), импульса СТРОБ II через. У-6 и генератор селектирующий контакты реле временной дискриминатор У 21 -14 сброса катодный повторитель У 21 -2 дальности У-6 на вход генераторана катодный повторитель усилителя У 8 потенциометра дальности блока игенератора) напряжением управляется схема запуска и в блокимпульса Т-22 М 1 (Этим подаетсясрыва колебаний грубо определяет измеряемую дальность в блок Т-9 М дальности) и Т-9 М Р 1 подается временное положение которого Лз 21 -4, Лз 21 -6 для запуска генератора импульса СТРОБА I и генератора импульса СТРОБА II генератора грубой задержки) ав) аб) ш) ц) х) ф)

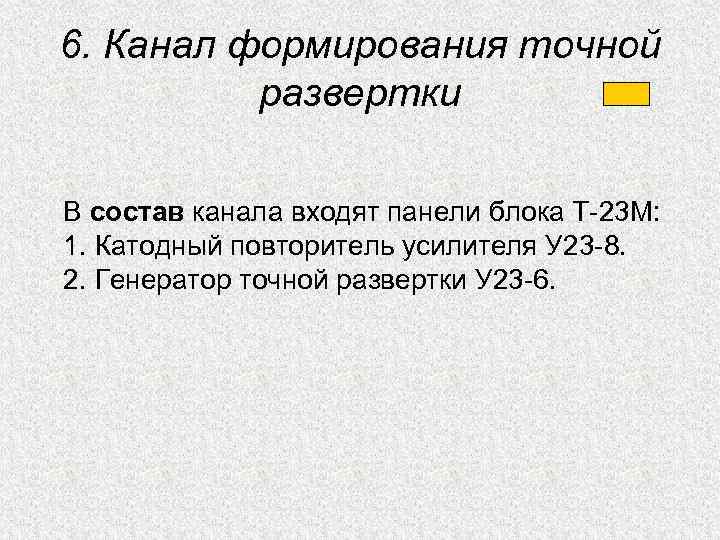

6. Канал формирования точной развертки В состав канала входят панели блока Т-23 М: 1. Катодный повторитель усилителя У 23 -8. 2. Генератор точной развертки У 23 -6.

Контроль Вертикальное смещение II Вертикальное смещение I Длительность В 1 – III А У-1 Генератор пил. напр. Ампл. пилы Амплитуда У-10 Усилитель грубой развертки Работа У-6 Генератор точной развертки Гор. смещение I Калибр Фокус II Фокус I Импульс запуска I У-4 Генератор импульса запуска II У-8 Катодный повторитель Гор. смещение II Осциллограф У-2 Генератор селектир. импульса Подводимый строб в Т-28 М У-7 Кварцевый генератор Яркость II Т-22 М 1 Яркость I У-3 Обостритель и КП В 1 – I А У-8 Оконечн. видеоусил. к фазовращателю У-3 Катодный повторитель Лз-1 У-9 Калибратор В 1 – III Б +121 В Из Блока Т-21 Импульс СТРОБ I подается через катодный повторитель усилителя У 23 -8 на В генераторе точной развертки формируются пилообразные напряжения индикатор поиска Т-28 М, на вход генератора точной развертки, на модулятор ЭЛТ (аа) и подаются на горизонтально отклоняющие одну из вертикально (для подсветки прямого хода точной развертки) и напластины ЭЛТ. отклоняющих пластин (для пьедестала на грубой развертке). аа)

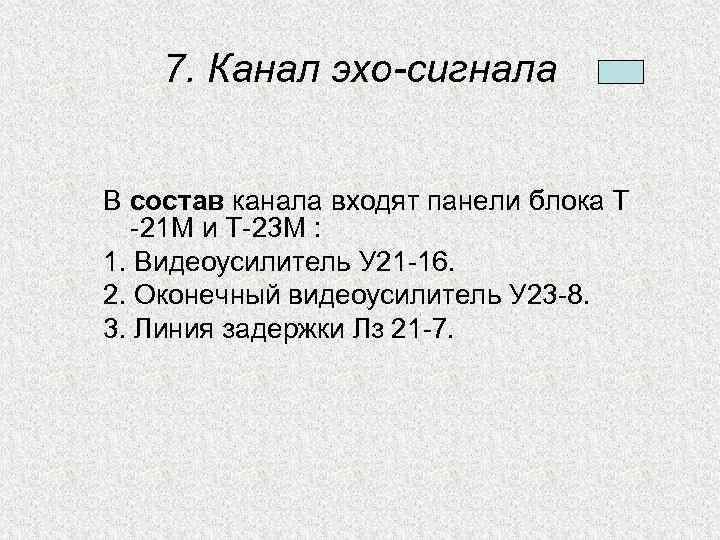

7. Канал эхо-сигнала В состав канала входят панели блока Т -21 М и Т-23 М : 1. Видеоусилитель У 21 -16. 2. Оконечный видеоусилитель У 23 -8. 3. Линия задержки Лз 21 -7.

на блок Т-23 М 2 с блока Т-23 М 2 У-1 Генератор селектир. импульса Л 1 У-2 Катодный повторитель Л 3 У-13 Генератор имп. визира и зап. ТРУ Имп. дальности Т-18 М У-9 Генератор имп. дальнос. Лз 7 У-3 Генератор имп. Запуска ЧПК в Т-28 М У-2 Катодный повторитель Лз 5 Лз 1 в Т-3 М 1 У-6 Генератор имп. сброса Л 2 У-13 Генератор имп. визира и зап. ТРУ Имп. дальности Г-7 У-4 генератор имп. запуска передатчика У-5 Генератор груб. задержки в У-11 Генератор полустроба I Лз 4, 6 У-11 Генератор полустроб. II У-14 Временной дискримин. в блок Т-18 М У-16 Видеоусил. в Т-28 М Эхо У-15 Баланс. усилитель У-8 Генератор строба II У-7 Генератор строба I Лз 2, 3 У-10 Генератор УУС Видеоусилитель имеет два разнополярных выхода. На вход видеоусилителя подаются эхо-сигналы (аж): -Эхо-сигналы отрицательной полярности подаются в систему поиска (в блок Т-28 М), Р 21 -2; в амплитудном режиме – из приемной системы через линию задержки Лз 21 -7, реле -авположительной из системы ЧПК через реле Р 21 -2. режиме СДЦ – полярности – на дискриминатор У 21 -14 и на оконечный видеоусилитель У 23 -8 блока Т-23 М 2. аж)

Контроль Вертикальное смещение II Вертикальное смещение I Длительность В 1 – III А У-1 Генератор пил. напр. Ампл. пилы Амплитуда У-10 Усилитель грубой развертки Работа У-6 Генератор точной развертки Гор. смещение I Калибр Фокус II Фокус I Импульс запуска I У-4 Генератор импульса запуска II У-8 Катодный повторитель Гор. смещение II Осциллограф У-2 Генератор селектир. импульса Подводимый строб в Т-28 М У-7 Кварцевый генератор Яркость II Т-22 М 1 Яркость I У-3 Обостритель и КП В 1 – I А У-8 Оконечн. видеоусил. к фазовращателю У-3 Катодный повторитель Лз-1 У-9 Калибратор В 1 – III Б +121 В Из Блока Т-21 С выхода оконечного видеоусилителя эхо-сигналы отрицательной полярности подаются на ЭЛТ.

8. Канал автодальномера Обеспечивает выработку напряжения сигнала ошибки по дальности и управления механизмами дальности при сопровождении цели по дальности. В состав канала входят панели блока Т-21 М и Т-22 М 1 : 1. Индукционный фазовращатель ФВ 22 -1 в блоке Т-22 М 1; 2. Обостритель У 22 -4; 3. Катодный повторитель У 22 -7 (Л 1 и Л 2); 4. Генератор импульса дальности У 21 -9; 5. Линия задержки Лз 21 -5; 6. Генератор импульса визира и запуска ТРУ У 21 -13; 7. Генератор полустроба I У 21 -11; 8. Генератор полустроба II У 21 -12; 9. Временной дискриминатор У 21 -14; 10. Балансный усилитель У 21 -15; 11. Усилитель постоянного тока У 22 -1; 12. Магнитный усилитель У 22 -2; 13. Демодулятор обратной связи У 22 -3.

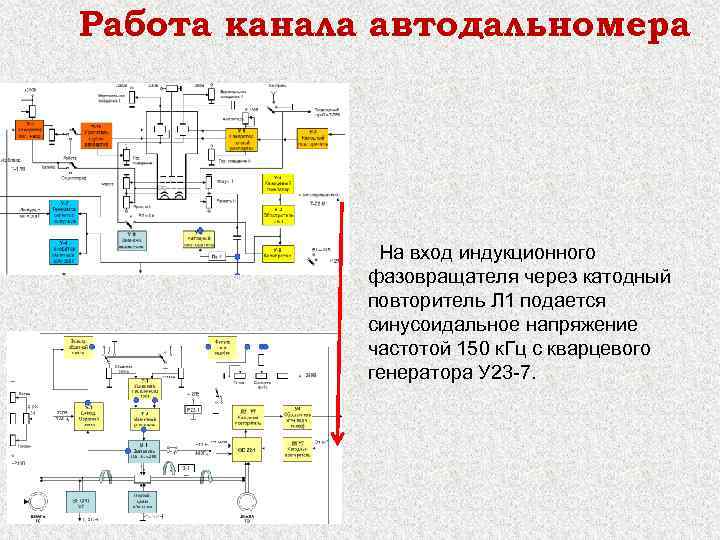

Работа канала автодальномера На вход индукционного фазовращателя через катодный повторитель Л 1 подается синусоидальное напряжение частотой 150 к. Гц с кварцевого генератора У 23 -7.

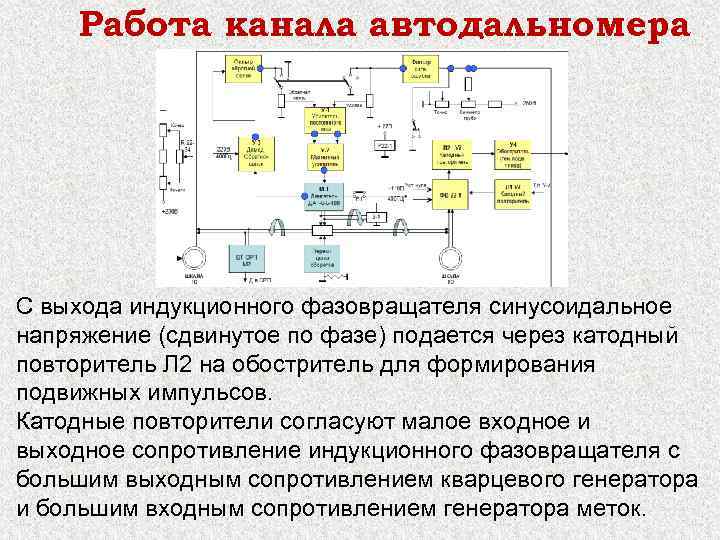

Работа канала автодальномера С выхода индукционного фазовращателя синусоидальное напряжение (сдвинутое по фазе) подается через катодный повторитель Л 2 на обостритель для формирования подвижных импульсов. Катодные повторители согласуют малое входное и выходное сопротивление индукционного фазовращателя с большим выходным сопротивлением кварцевого генератора и большим входным сопротивлением генератора меток.

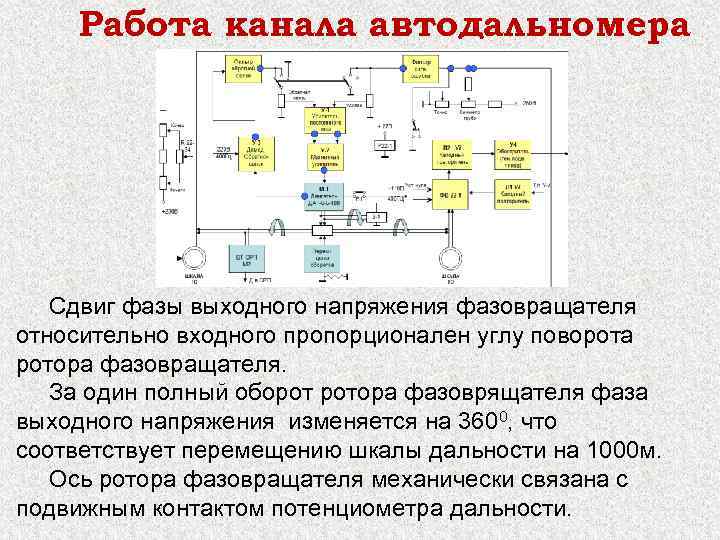

Работа канала автодальномера Сдвиг фазы выходного напряжения фазовращателя относительно входного пропорционален углу поворота ротора фазовращателя. За один полный оборот ротора фазоврящателя фаза выходного напряжения изменяется на 3600, что соответствует перемещению шкалы дальности на 1000 м. Ось ротора фазовращателя механически связана с подвижным контактом потенциометра дальности.

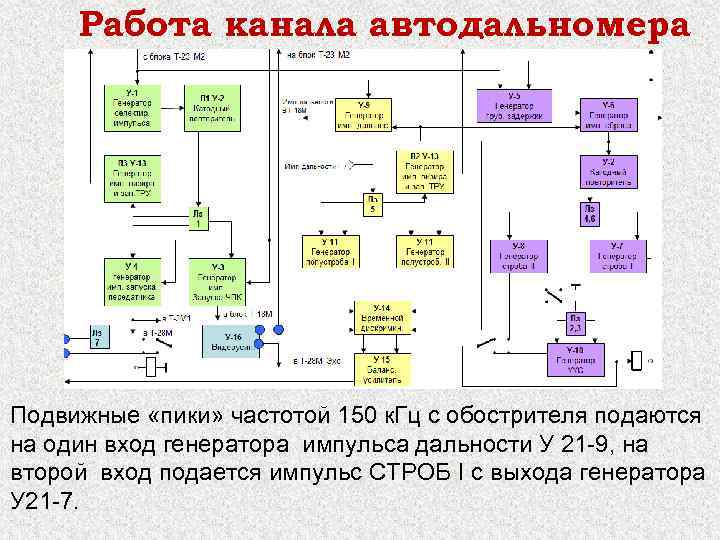

Работа канала автодальномера Подвижные «пики» частотой 150 к. Гц с обострителя подаются на один вход генератора импульса дальности У 21 -9, на второй вход подается импульс СТРОБ I с выхода генератора У 21 -7.

на блок Т-23 М 2 с блока Т-23 М 2 У-1 Генератор селектир. импульса Имп. дальности в Т-18 М У-9 Генератор имп. дальнос. Л 1 У-2 Катодный повторитель Л 3 У-13 Генератор имп. визира и зап. ТРУ Лз 7 Имп. СДЦ +27 В У-11 Генератор полустроба I У-3 Генератор имп. Запуска ЧПК в Т-28 М Р 21 -2 У-2 Катодный повторитель Лз 5 Лз 1 в Т-3 М 1 У-6 Генератор имп. сброса Л 2 У-13 Генератор имп. визира и зап. ТРУ Имп. дальности Г-7 У-4 генератор имп. запуска передатчика У-5 Генератор груб. задержки в блок Т-18 М Лз 4, 6 У-11 Генератор полустроб. II У-14 Временной дискримин. У-16 Видеоусил. В 7 -28 М Эхо У-15 Баланс. усилитель У-8 Генератор строба II У-7 Генератор строба I Лз 2, 3 Р 21 -1 У-10 Генератор УУС При совпадении во времени «пика» и импульса СТРОБ I генератор У 21 -9 вырабатывает На выходе усилитель У 21 -15 усиливает два положительных постоянных напряжения, Балансный дискриминатора формируются подвижной импульс дальности (рис. 72 аг). и преобразует входныекоторый Т-18 Мимпульса Этоти II, (рис. подаетсянапряжения в системы Генератор У 21 -13 вырабатывает импульс I С импульсбалансного усилителя сигнал Генераторы У 21 -11 и У 21 -12 полустробов визира сдвигу эхо-сигнала относительно 72 ад), в блок подается на величины которых пропорциональны временномуформируют два одинаковых двухполярные напряжения сигнала ошибки. выхода на линию задержки Лз 21 -5 (для ЧПК (для формирования контрольного ЭЛТ. сигнала), по времени следуют один линию задержки Л 3 23 -1 и на II (ае), которыеа также ПОЛУСТРОБ I и ПОЛУСТРОБнапряжения дискриминатора и усиленный стыка полустробов. Выходные катод выходных напряженийпоступают наза другим и балансный ошибки, срыва колебаний генераторов У 21 -11 запуска и пропорциональный разности У 21 -14. и У 21 -12 полустробов I и II и для запуска подаются на на вход дискриминатора усилитель У 21 -15. по напряжению, поступает на вход фильтра задержки Лз 21 -5 определяет также генератора У 21 -13 импульсов визира). Линия сигнала ошибки блока Т-22 М 1. временное положение полустробов ад) ае) аг)

+250 В Контроль +250 В Вертикальное смещение II Вертикальное смещение I Подводимый строб в Т-28 М 150 В Амплитуда У-1 Генератор пил. напр. У-10 Усилитель грубой развертки Работа Из блока Т-17 М У-6 Генератор точной развертки Гор. смещение I Калибр Гор. смещение II Осциллограф Фокус II Фокус I Импульс запуска I У-2 Генератор селектир. импульса У-4 Генератор импульса запуска II У-8 Катодный повторитель У-7 Кварцевый генератор Яркость II Яркость I Т-22 М 1 У-3 Обостритель и КП В 1 – I А У-8 Оконечн. видеоусил. к фазовращателю У-3 Катодный повторитель Лз 1 У-9 Калибратор В 1 – III Б +121 В Генератор У 21 -13 вырабатывает импульс визира (ад), который подается на линию задержки Л 3 23 -1 и на катод ЭЛТ. Импульс задержанный на линии задержки Лз 23 -1 через катодный повторитель обострителя У 23 -3 также подается на катод ЭЛТ. Два импульса визира, разделенные по времени на 0, 4 мкс, образуют на точной развертке два темных участка. ад)

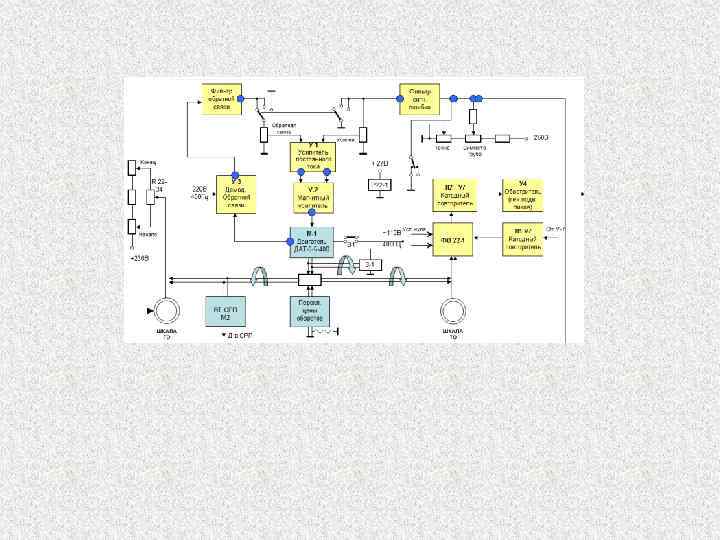

Работа канала автодальномера в режиме автоматического сопровождения. В работе принимают участие следующие цели и узлы блока Т-22 М 1: 1. Цепь симметрирования; 2. Фильтр сигнала ошибки; 3. Усилитель постоянного тока У 22 -1; 4. Магнитный усилитель У 22 -2; 5. Корректирующий фильтр обратной связи У 22 -3; 6. Двигатель М 22 -1; 7. Редуктор.

Фильтр обратной связи Фильтр сигн. ошибки Обратная связь У-1 Усилитель постоянного тока Конец R 2234 220 В 400 Гц У-3 Демод. Обратной связи Точно +230 В Симметр. грубо + 27 В Р 22 -1 У-2 Магнитный усилитель М-1 Двигатель ДАТ-6 -5 -400 Начало 250 В Усилен. ~110 В 400 ГЦ В 1 Л 2 У 7 Катодный повторитель Уст. нуля ФВ 22 -1 У 4 Обостритель (ген. подв. пиков) От У-7 Л 1 У 7 Катодный повторитель З-1 ВТ СРП М 2 ШКАЛА ГО Д в СРП Перекл. цены оборотов ШКАЛА ТО В режиме автоматического. МУ насигнал М 22 -1 снимается совмещении При. Снажатии кнопки АВТОМАТ является управления по мощности и Магнитный усилитель усиливает рукояткена один из двигателя подается тахометрической обмотки поступает блока Т-55 М 2 и для двигателя, После фильтра сигнал ошибки двигателя на обмотку входов усилителя Выходное демодулятора снимается постоянное напряжение сопровождения управляющим С выхода напряжение 110 В, 400 Гц, а на электромагнитвременного переменноеотего которое подается начерез демодулятора ЭМ и редуктор на точного визира которого передается входцели, подается на обратной С выхода обратной УПТ снимается сигнал управления, направления 22 -1 преобразует дальности с (в зависимости дифференциал движения напряжение переменного постоянного тока в. У 22 -1. (Насигналом вход откоторый напряжение вращениесвязи, полярности другой от УПТ с выхода У 22 -3. положительной через балансный усилитель тока. напряжениеусилитель У 22 -2. потенциометр тормозит кинематическую дискриминатора, В этом фильтра). 22 -1 не напряжение сигнала ошибки +27 В. магнитный фазовращателя, связи с корректирующего случае ЭМ фильтр (фильтр обратной связи). ротор и подается дальности, вращающийся цели) цепь двигателя ии на корректирующий работает от двигателя. подается на фильтр сигнала ошибки и +27 В на реле Р 22 -1. механизм дальности трансформатор шкалы.

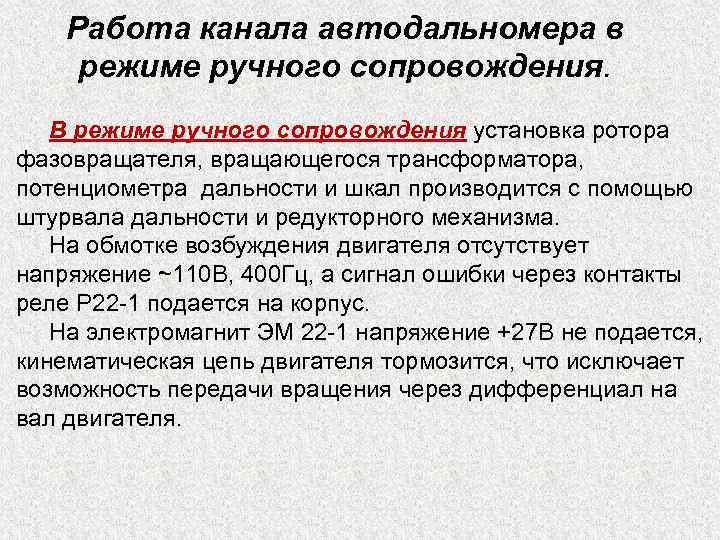

Работа канала автодальномера в режиме ручного сопровождения. В режиме ручного сопровождения установка ротора фазовращателя, вращающегося трансформатора, потенциометра дальности и шкал производится с помощью штурвала дальности и редукторного механизма. На обмотке возбуждения двигателя отсутствует напряжение ~110 В, 400 Гц, а сигнал ошибки через контакты реле Р 22 -1 подается на корпус. На электромагнит ЭМ 22 -1 напряжение +27 В не подается, кинематическая цепь двигателя тормозится, что исключает возможность передачи вращения через дифференциал на вал двигателя.

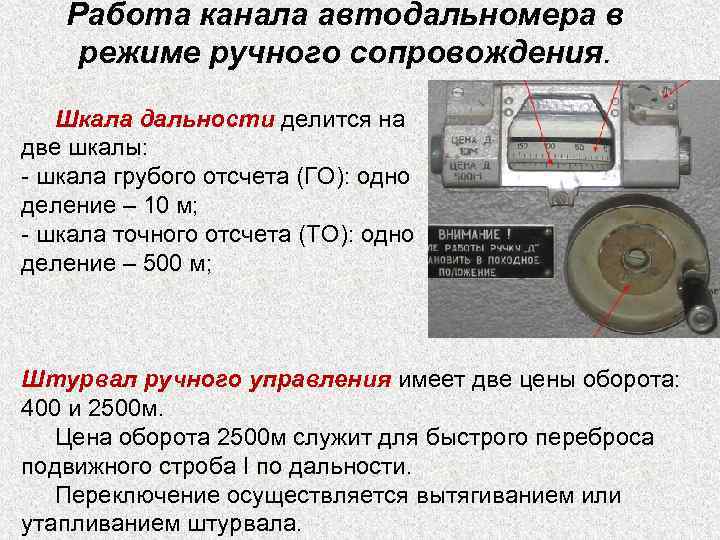

Работа канала автодальномера в режиме ручного сопровождения. Шкала дальности делится на две шкалы: - шкала грубого отсчета (ГО): одно деление – 10 м; - шкала точного отсчета (ТО): одно деление – 500 м; Штурвал ручного управления имеет две цены оборота: 400 и 2500 м. Цена оборота 2500 м служит для быстрого переброса подвижного строба I по дальности. Переключение осуществляется вытягиванием или утапливанием штурвала.

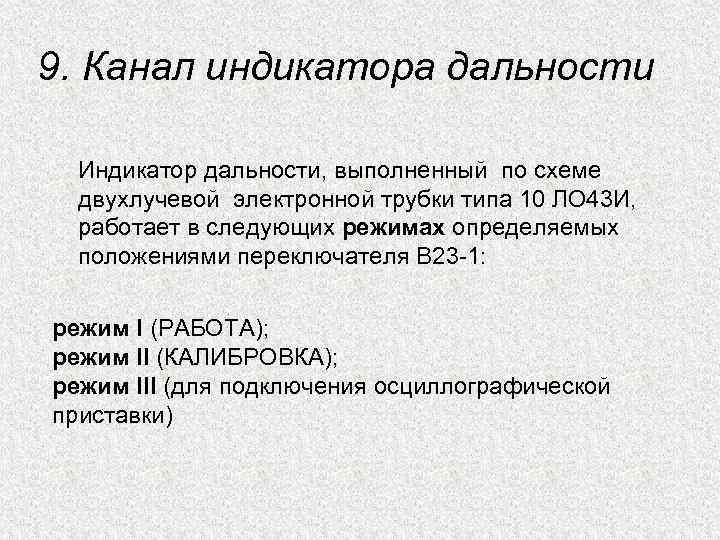

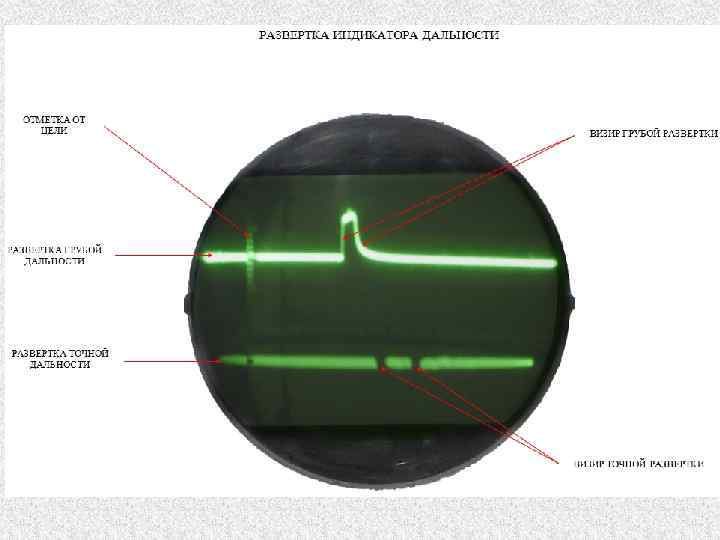

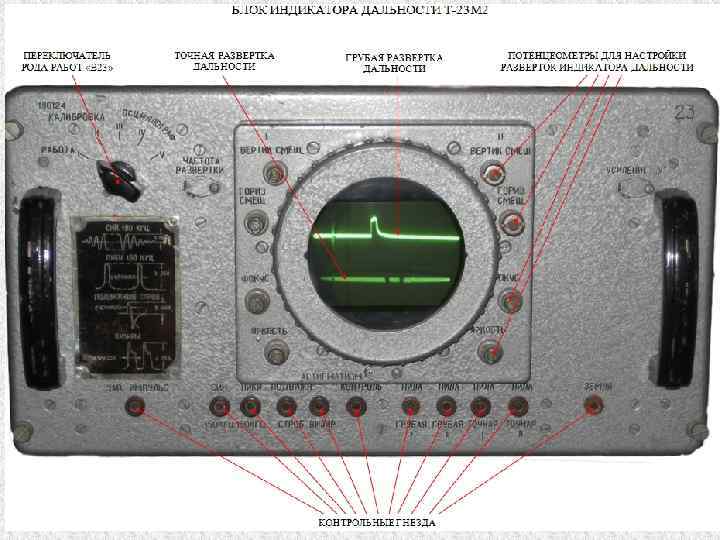

9. Канал индикатора дальности Индикатор дальности, выполненный по схеме двухлучевой электронной трубки типа 10 ЛО 43 И, работает в следующих режимах определяемых положениями переключателя В 23 -1: режим I (РАБОТА); режим II (КАЛИБРОВКА); режим III (для подключения осциллографической приставки)

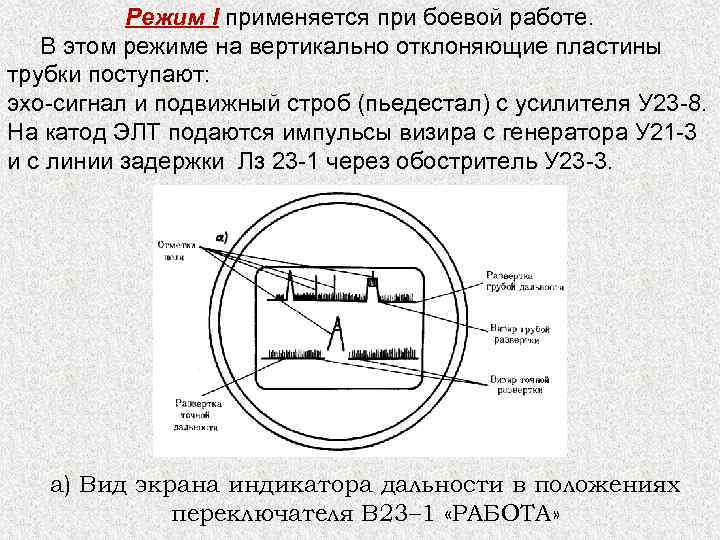

Режим I применяется при боевой работе. В этом режиме на вертикально отклоняющие пластины трубки поступают: эхо-сигнал и подвижный строб (пьедестал) с усилителя У 23 -8. На катод ЭЛТ подаются импульсы визира с генератора У 21 -3 и с линии задержки Лз 23 -1 через обостритель У 23 -3. а) Вид экрана индикатора дальности в положениях переключателя В 23– 1 «РАБОТА»

Режим II применяется при калибровке ЭЛТ. На вертикально отклоняющие пластины трубки подается синусоидальное напряжение частотой 600 к. Гц с выхода калибратора У 23 -9. На развертке точной дальности индикатора наблюдается 3, 5 -4 периода синусоидального напряжения той же частоты, необходимых для калибровки моста фазовращателя. б) Вид экрана индикатора дальности в положениях переключателя В 23– 1 «КАЛИБРОВКА»

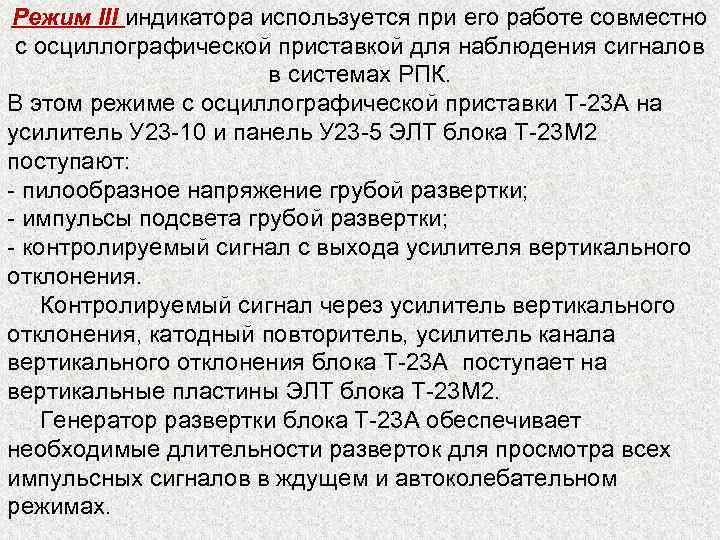

Режим III индикатора используется при его работе совместно с осциллографической приставкой для наблюдения сигналов в системах РПК. В этом режиме с осциллографической приставки Т-23 А на усилитель У 23 -10 и панель У 23 -5 ЭЛТ блока Т-23 М 2 поступают: - пилообразное напряжение грубой развертки; - импульсы подсвета грубой развертки; - контролируемый сигнал с выхода усилителя вертикального отклонения. Контролируемый сигнал через усилитель вертикального отклонения, катодный повторитель, усилитель канала вертикального отклонения блока Т-23 А поступает на вертикальные пластины ЭЛТ блока Т-23 М 2. Генератор развертки блока Т-23 А обеспечивает необходимые длительности разверток для просмотра всех импульсных сигналов в ждущем и автоколебательном режимах.

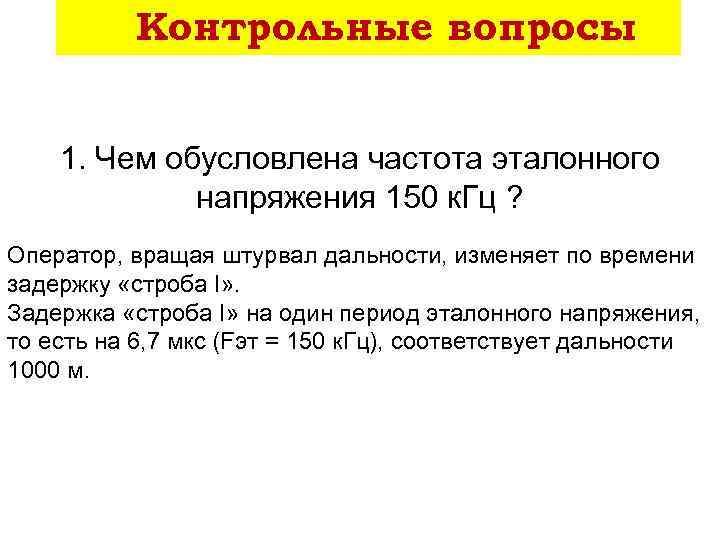

Контрольные вопросы : 1. Чем обусловлена частота эталонного напряжения 150 к. Гц ? Оператор, вращая штурвал дальности, изменяет по времени задержку «строба I» . Задержка «строба I» на один период эталонного напряжения, то есть на 6, 7 мкс (Fэт = 150 к. Гц), соответствует дальности 1000 м.
