Контрольные вопросы: 1. Назовите виды современной

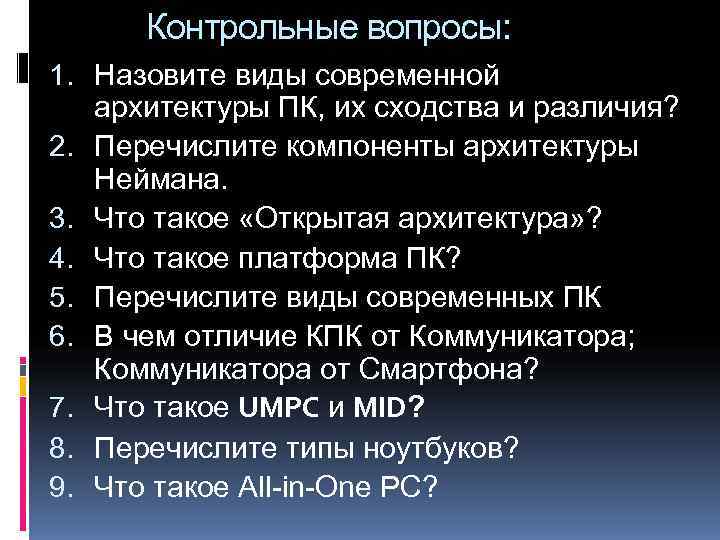

Контрольные вопросы: 1. Назовите виды современной архитектуры ПК, их сходства и различия? 2. Перечислите компоненты архитектуры Неймана. 3. Что такое «Открытая архитектура» ? 4. Что такое платформа ПК? 5. Перечислите виды современных ПК 6. В чем отличие КПК от Коммуникатора; Коммуникатора от Смартфона? 7. Что такое UMPC и MID? 8. Перечислите типы ноутбуков? 9. Что такое All-in-One PC?

Устройство ПК

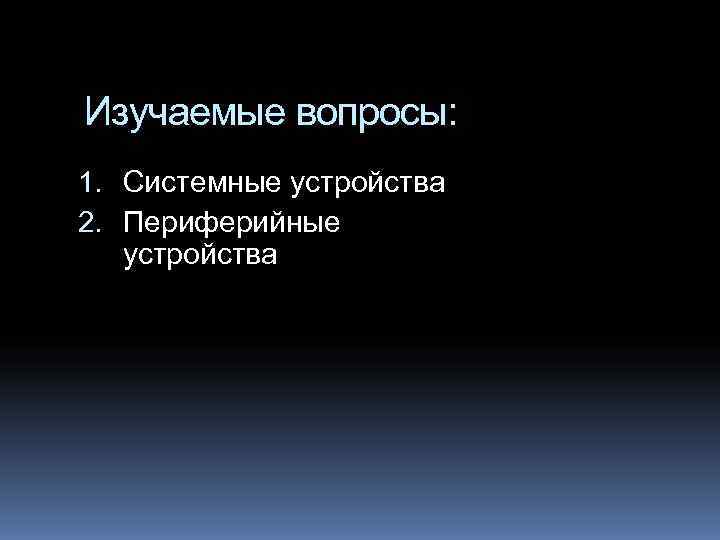

Изучаемые вопросы: 1. Системные устройства 2. Периферийные устройства

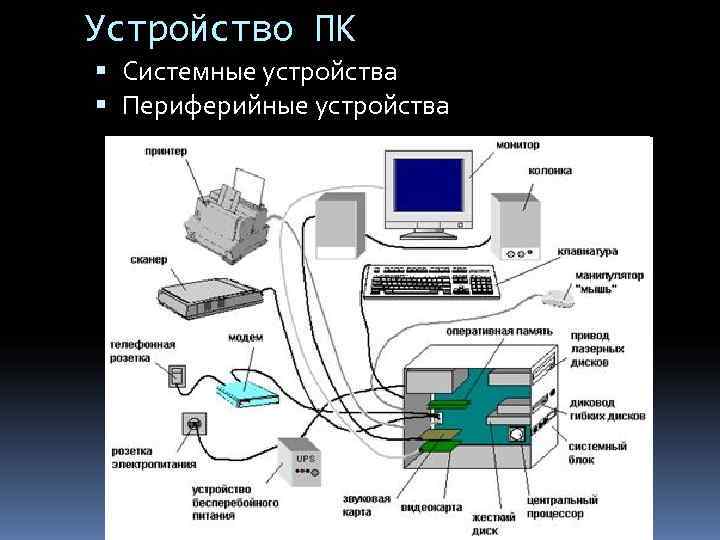

Устройство ПК Системные устройства Периферийные устройства

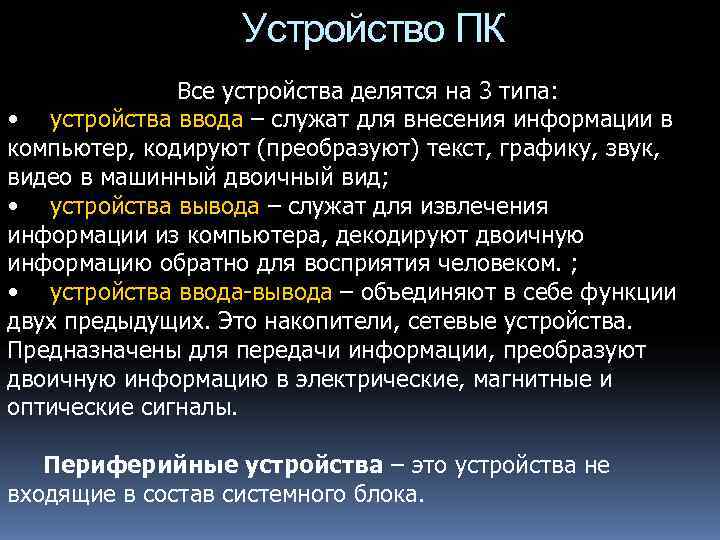

Устройство ПК Все устройства делятся на 3 типа: • устройства ввода – служат для внесения информации в компьютер, кодируют (преобразуют) текст, графику, звук, видео в машинный двоичный вид; • устройства вывода – служат для извлечения информации из компьютера, декодируют двоичную информацию обратно для восприятия человеком. ; • устройства ввода-вывода – объединяют в себе функции двух предыдущих. Это накопители, сетевые устройства. Предназначены для передачи информации, преобразуют двоичную информацию в электрические, магнитные и оптические сигналы. Периферийные устройства – это устройства не входящие в состав системного блока.

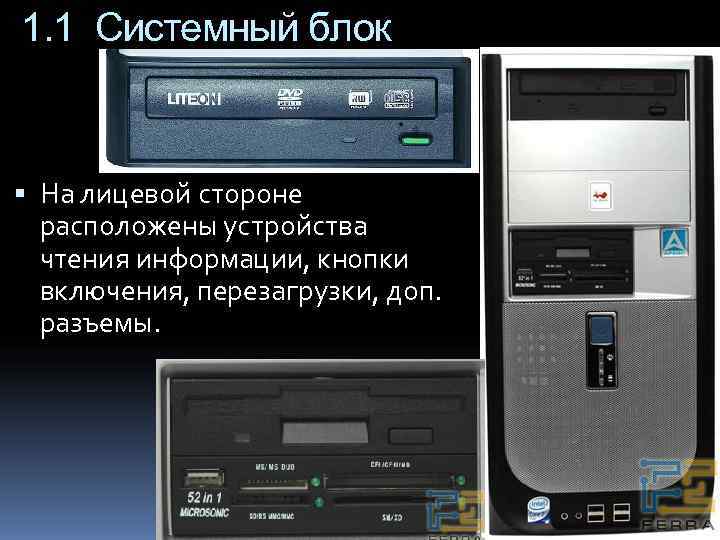

1. 1 Системный блок На лицевой стороне расположены устройства чтения информации, кнопки включения, перезагрузки, доп. разъемы.

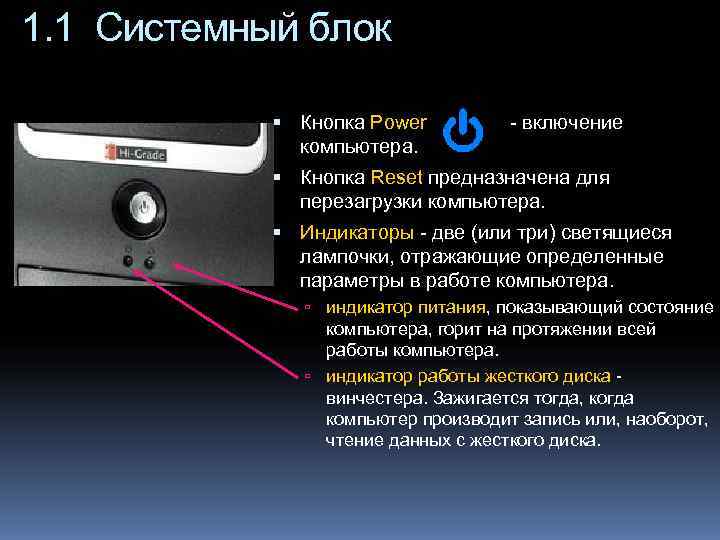

1. 1 Системный блок Кнопка Power - включение компьютера. Кнопка Reset предназначена для перезагрузки компьютера. Индикаторы - две (или три) светящиеся лампочки, отражающие определенные параметры в работе компьютера. индикатор питания, показывающий состояние компьютера, горит на протяжении всей работы компьютера. индикатор работы жесткого диска - винчестера. Зажигается тогда, когда компьютер производит запись или, наоборот, чтение данных с жесткого диска.

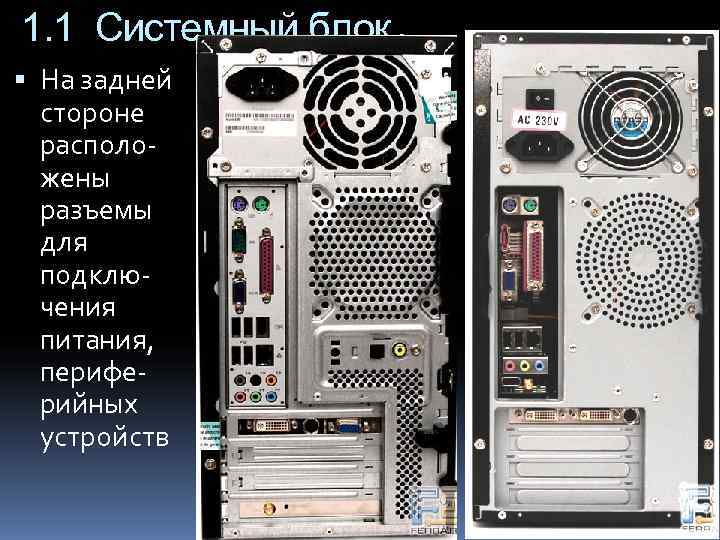

1. 1 Системный блок. На задней стороне располо- жены разъемы для подклю- чения питания, перифе- рийных устройств

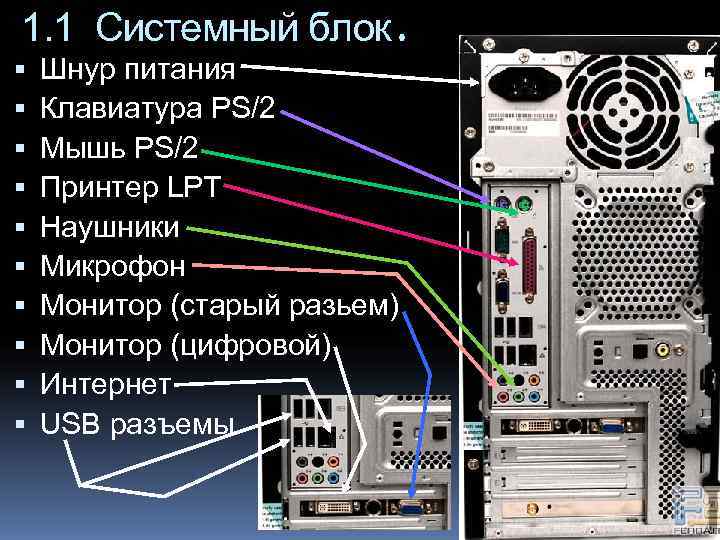

1. 1 Системный блок. Шнур питания Клавиатура PS/2 Мышь PS/2 Принтер LPT Наушники Микрофон Монитор (старый разьем) Монитор (цифровой) Интернет USB разъемы

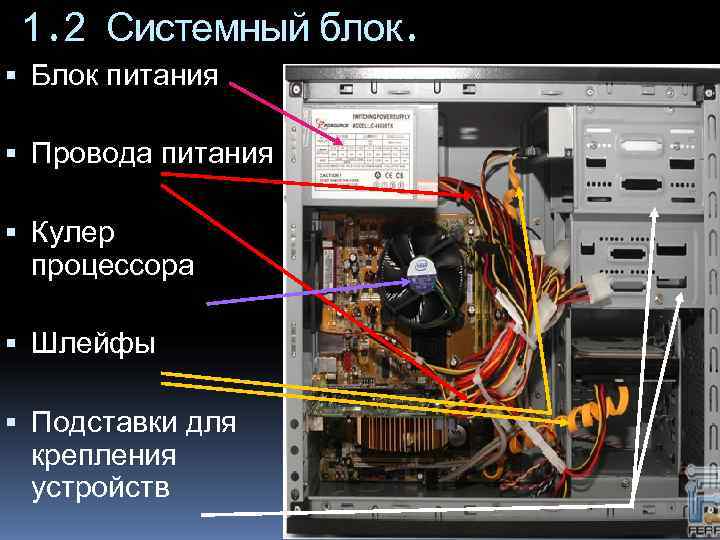

1. 2 Системный блок. Блок питания Провода питания Кулер процессора Шлейфы Подставки для крепления устройств

1. 3 Процессор Центральный процессор (ЦП; англ. central processing unit, CPU, дословно - центральное вычислительное устройство) - исполнитель машинных инструкций, часть аппаратного обеспечения компьютера или программируемого логического контроллера, отвечающий за выполнение операций, заданных программами. Многоядерные процессоры - содержат несколько процессорных ядер в одном корпусе (на одном или нескольких кристаллах)

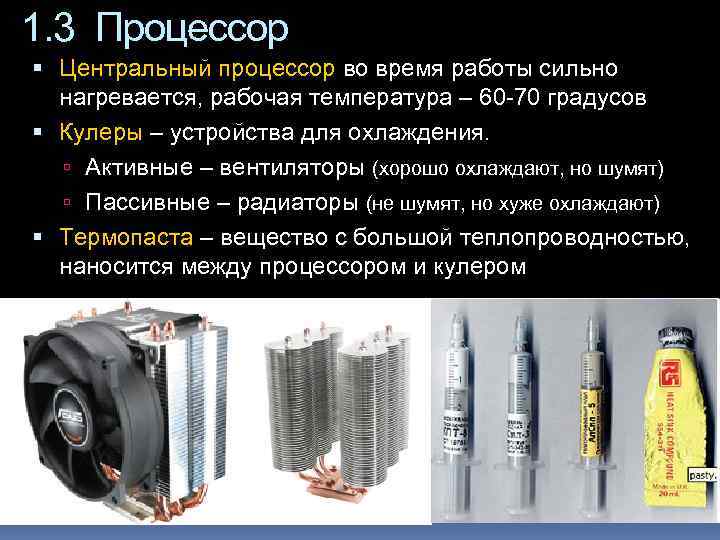

1. 3 Процессор Центральный процессор во время работы сильно нагревается, рабочая температура – 60 -70 градусов Кулеры – устройства для охлаждения. Активные – вентиляторы (хорошо охлаждают, но шумят) Пассивные – радиаторы (не шумят, но хуже охлаждают) Термопаста – вещество с большой теплопроводностью, наносится между процессором и кулером

1. 3 Процессор Составляющие: Сопроцессор - для сложных операций Кэш-память первого и второго уровней — небольшая сверхбыстрая память предназначенная для хранения промежуточных результатов вычислений. Характеристики процессора: СЕМЕЙСТВО (Intel, AMD) ПОКОЛЕНИЕ (внутри каждого семейства свое) Количество ядер Тактовая частота (Гц) Разрядность (бит) Размер кэш-памяти (байт) Форм-фактор (Socket) Российские процессоры: разработкой занимается ЗАО «МЦСТ» . универсальные RISC-микропроцессоры с проектными нормами 130 и 350 нм. Завершена разработка суперскалярного процессора нового поколения Эльбрус. Основные потребители — предприятия ВПК.

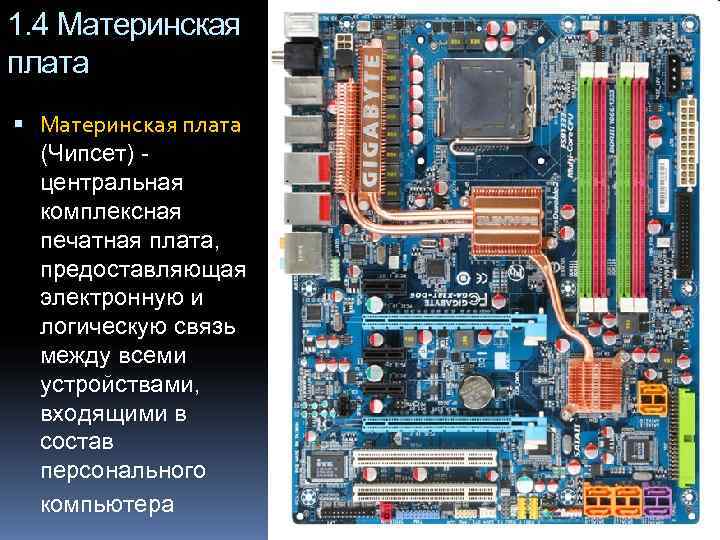

1. 4 Материнская плата (Чипсет) - центральная комплексная печатная плата, предоставляющая электронную и логическую связь между всеми устройствами, входящими в состав персонального компьютера

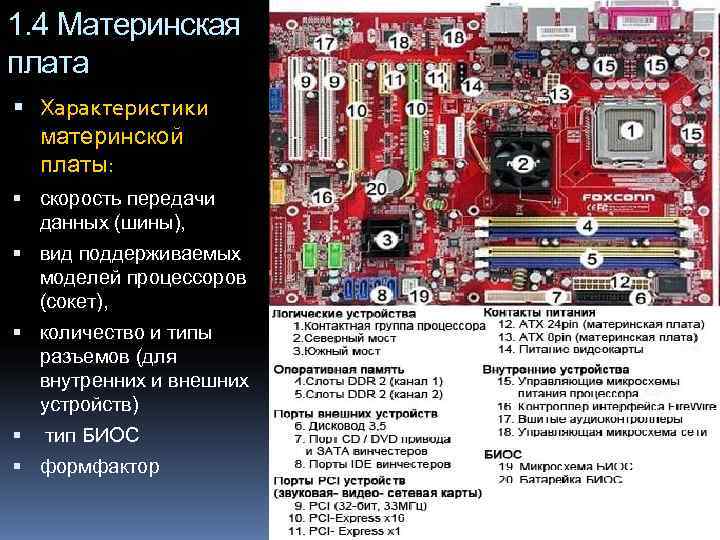

1. 4 Материнская плата Характеристики материнской платы: скорость передачи данных (шины), вид поддерживаемых моделей процессоров (сокет), количество и типы разъемов (для внутренних и внешних устройств) тип БИОС формфактор

1. 4 Материнская плата Северный мост - системный контроллер. Обеспечивает подключение ЦПУ к узлам, использующим высокопроизводительные шины: ОЗУ, графический контроллер. Южный мост - периферийный контроллер. Содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллера клавиатуры и мыши, и т. п. Чипсет - набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и контроллерам периферийных устройств. Форм-фактор - стандарт, определяющий размеры материнской платы для ПК, места ее крепления, расположение интерфейсов шин, портов ввода/вывода, сокета центрального процессора (если он есть) и слотов для оперативной памяти, а также тип разъема для подключения блока питания.

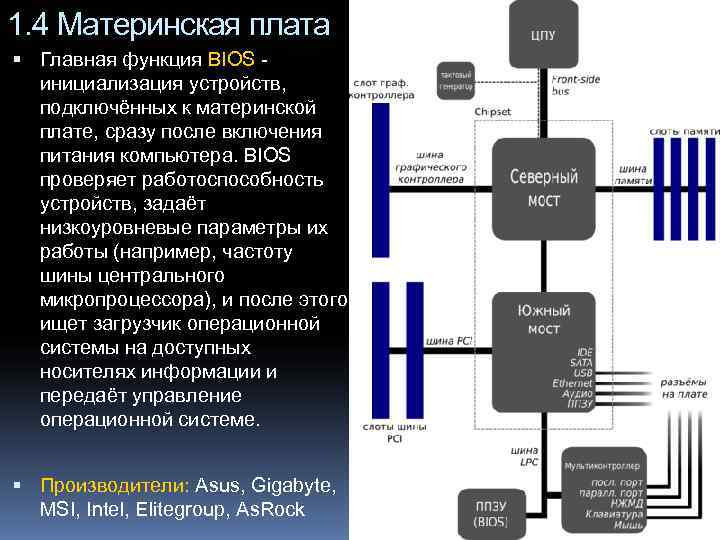

1. 4 Материнская плата Главная функция BIOS - инициализация устройств, подключённых к материнской плате, сразу после включения питания компьютера. BIOS проверяет работоспособность устройств, задаёт низкоуровневые параметры их работы (например, частоту шины центрального микропроцессора), и после этого ищет загрузчик операционной системы на доступных носителях информации и передаёт управление операционной системе. Производители: Asus, Gigabyte, MSI, Intel, Elitegroup, As. Rock

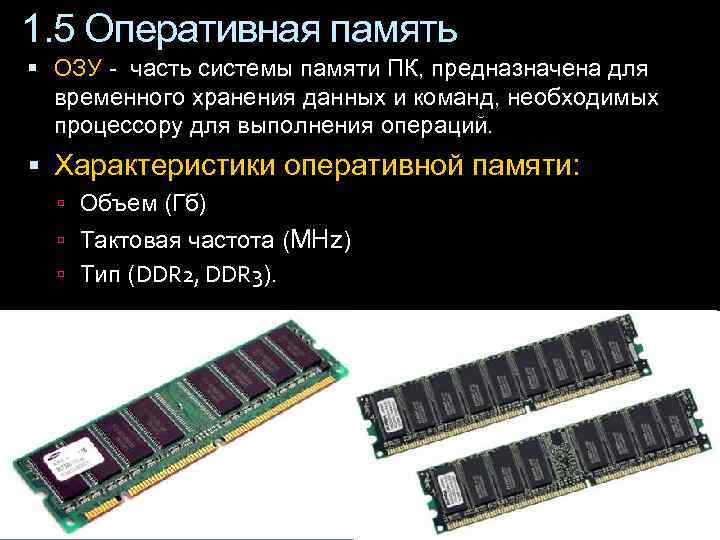

1. 5 Оперативная память ОЗУ - часть системы памяти ПК, предназначена для временного хранения данных и команд, необходимых процессору для выполнения операций. Характеристики оперативной памяти: Объем (Гб) Тактовая частота (MHz) Тип (DDR 2, DDR 3).

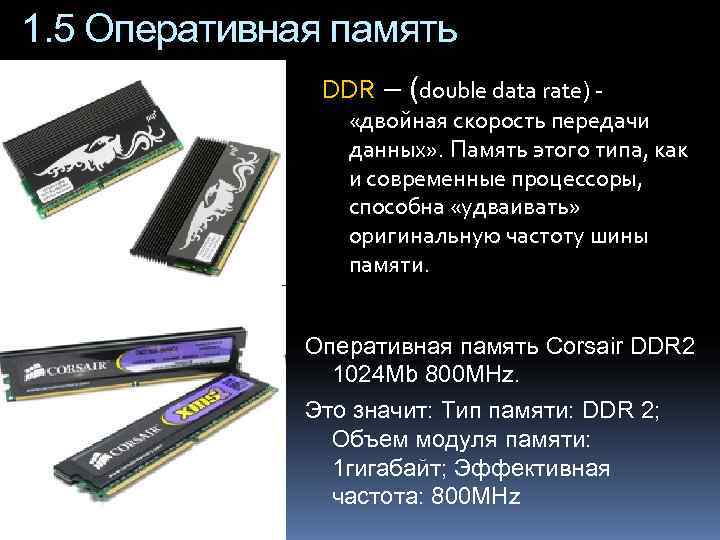

1. 5 Оперативная память DDR – (double data rate) - «двойная скорость передачи данных» . Память этого типа, как и современные процессоры, способна «удваивать» оригинальную частоту шины памяти. Оперативная память Corsair DDR 2 1024 Mb 800 MHz. Это значит: Тип памяти: DDR 2; Объем модуля памяти: 1 гигабайт; Эффективная частота: 800 MHz

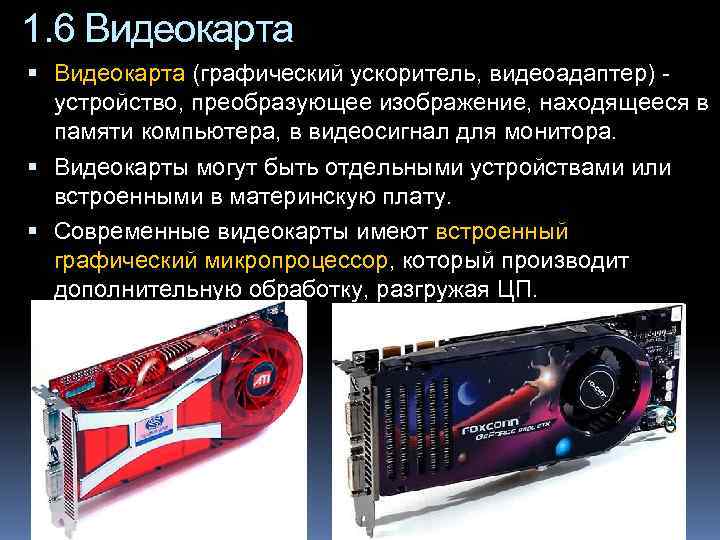

1. 6 Видеокарта (графический ускоритель, видеоадаптер) - устройство, преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора. Видеокарты могут быть отдельными устройствами или встроенными в материнскую плату. Современные видеокарты имеют встроенный графический микропроцессор, который производит дополнительную обработку, разгружая ЦП.

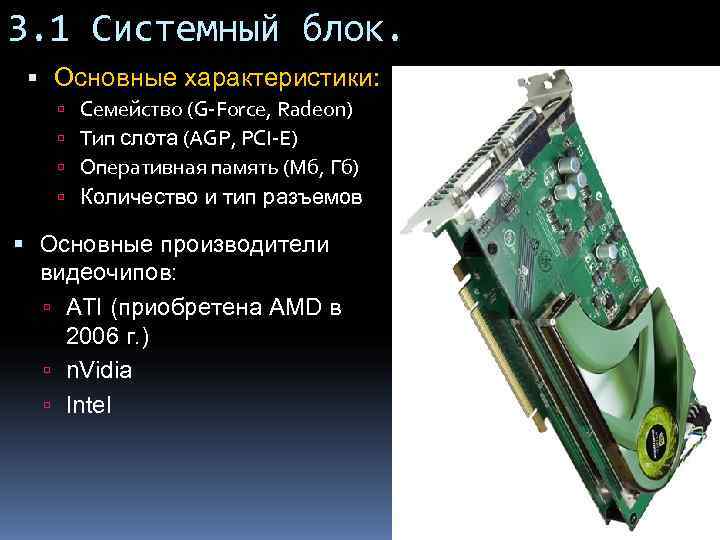

3. 1 Системный блок. Основные характеристики: Семейство (G-Force, Radeon) Тип слота (AGP, PCI-E) Оперативная память (Мб, Гб) Количество и тип разъемов Основные производители видеочипов: ATI (приобретена AMD в 2006 г. ) n. Vidia Intel

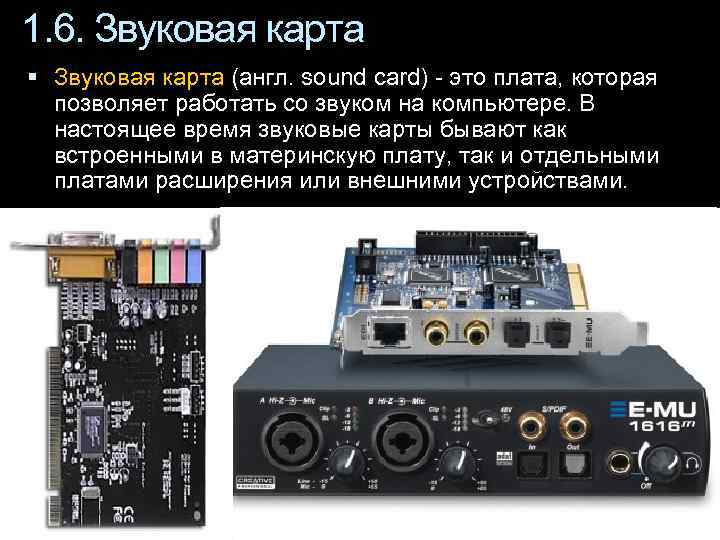

1. 6. Звуковая карта (англ. sound card) - это плата, которая позволяет работать со звуком на компьютере. В настоящее время звуковые карты бывают как встроенными в материнскую плату, так и отдельными платами расширения или внешними устройствами.

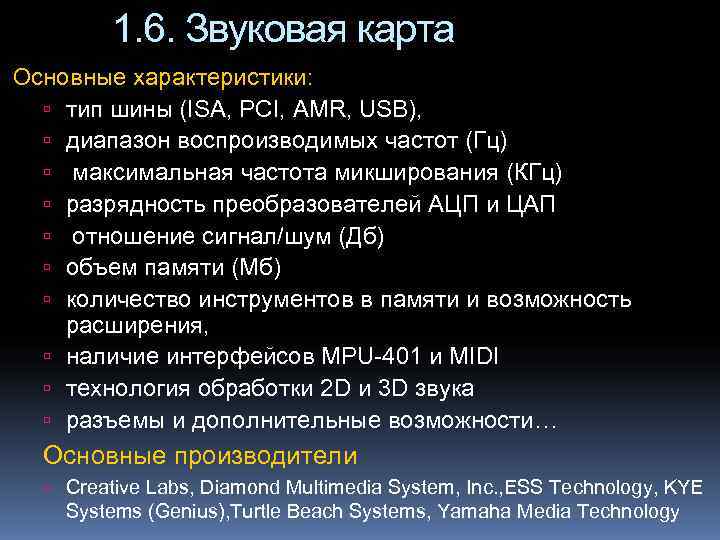

1. 6. Звуковая карта Основные характеристики: тип шины (ISA, PCI, AMR, USB), диапазон воспроизводимых частот (Гц) максимальная частота микширования (КГц) разрядность преобразователей АЦП и ЦАП отношение сигнал/шум (Дб) объем памяти (Мб) количество инструментов в памяти и возможность расширения, наличие интерфейсов MPU-401 и MIDI технология обработки 2 D и 3 D звука разъемы и дополнительные возможности… Основные производители Creative Labs, Diamond Multimedia System, Inc. , ESS Technology, KYE Systems (Genius), Turtle Beach Systems, Yamaha Media Technology

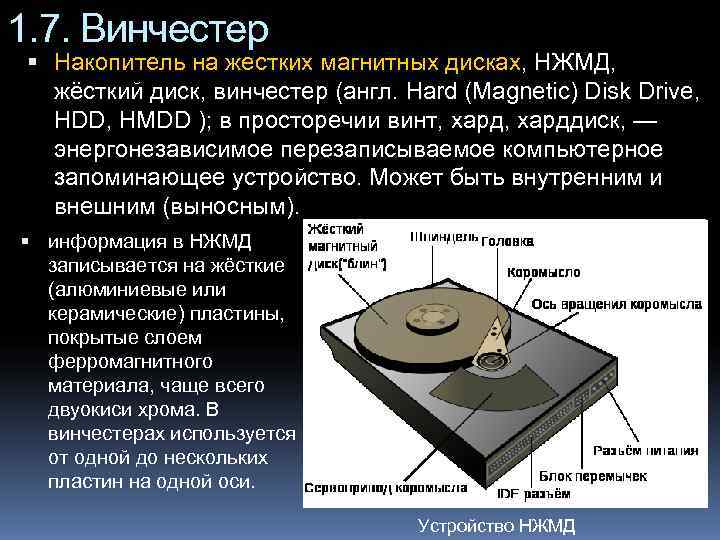

1. 7. Винчестер Накопитель на жестких магнитных дисках, НЖМД, жёсткий диск, винчестер (англ. Hard (Magnetic) Disk Drive, HDD, HMDD ); в просторечии винт, харддиск, — энергонезависимое перезаписываемое компьютерное запоминающее устройство. Может быть внутренним и внешним (выносным). информация в НЖМД записывается на жёсткие (алюминиевые или керамические) пластины, покрытые слоем ферромагнитного материала, чаще всего двуокиси хрома. В винчестерах используется от одной до нескольких пластин на одной оси. Устройство НЖМД

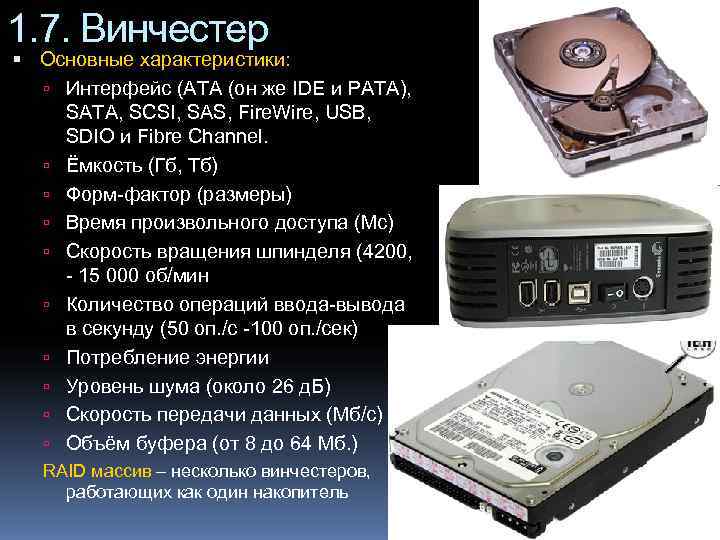

1. 7. Винчестер Основные характеристики: Интерфейс (ATA (он же IDE и PATA), SATA, SCSI, SAS, Fire. Wire, USB, SDIO и Fibre Channel. Ёмкость (Гб, Тб) Форм-фактор (размеры) Время произвольного доступа (Мс) Скорость вращения шпинделя (4200, - 15 000 об/мин Количество операций ввода-вывода в секунду (50 оп. /с -100 оп. /сек) Потребление энергии Уровень шума (около 26 д. Б) Скорость передачи данных (Мб/с) Объём буфера (от 8 до 64 Мб. ) RAID массив – несколько винчестеров, работающих как один накопитель

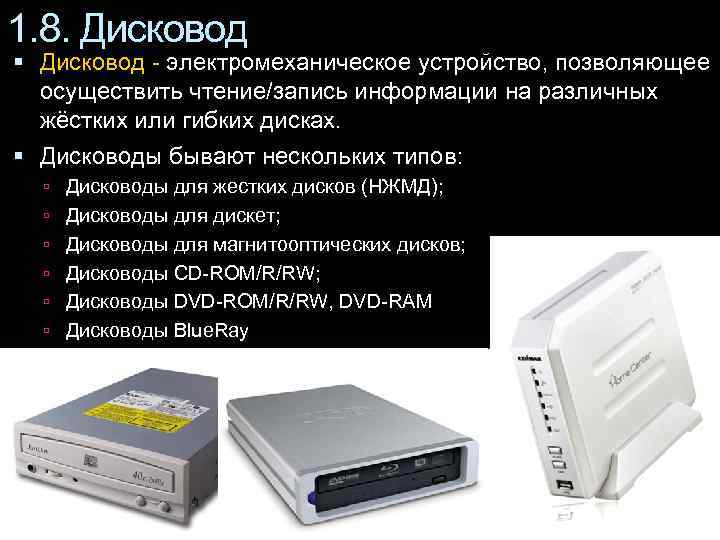

1. 8. Дисковод - электромеханическое устройство, позволяющее осуществить чтение/запись информации на различных жёстких или гибких дисках. Дисководы бывают нескольких типов: Дисководы для жестких дисков (НЖМД); Дисководы для дискет; Дисководы для магнитооптических дисков; Дисководы CD-ROM/R/RW; Дисководы DVD-ROM/R/RW, DVD-RAM Дисководы Blue. Ray

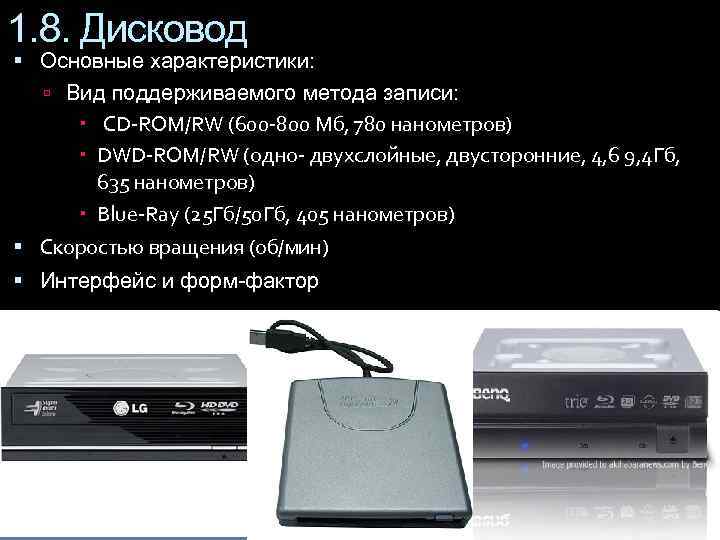

1. 8. Дисковод Основные характеристики: Вид поддерживаемого метода записи: CD-ROM/RW (600 -800 Мб, 780 нанометров) DWD-ROM/RW (одно- двухслойные, двусторонние, 4, 6 9, 4 Гб, 635 нанометров) Bluе-Ray (25 Гб/50 Гб, 405 нанометров) Скоростью вращения (об/мин) Интерфейс и форм-фактор

1. 9. Блок питания Основная характеристика - максимальная мощность, потребляемая из сети. В настоящее время существуют блоки питания с заявленной производителем мощностью от 50 (встраиваемые платформы малых форм-факторов) до 1600 Вт.

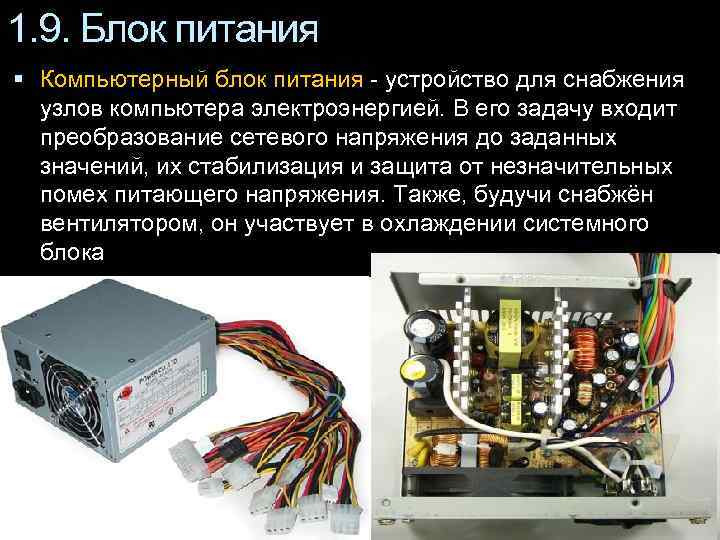

1. 9. Блок питания Компьютерный блок питания - устройство для снабжения узлов компьютера электроэнергией. В его задачу входит преобразование сетевого напряжения до заданных значений, их стабилизация и защита от незначительных помех питающего напряжения. Также, будучи снабжён вентилятором, он участвует в охлаждении системного блока

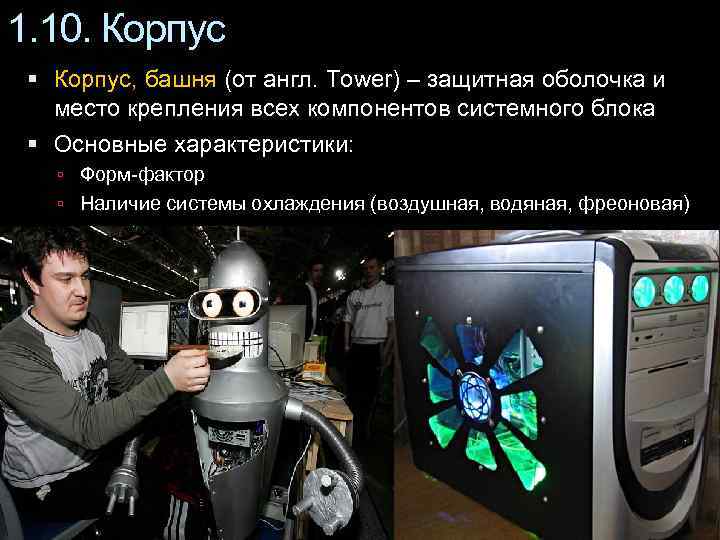

1. 10. Корпус, башня (от англ. Tower) – защитная оболочка и место крепления всех компонентов системного блока Основные характеристики: Форм-фактор Наличие системы охлаждения (воздушная, водяная, фреоновая)

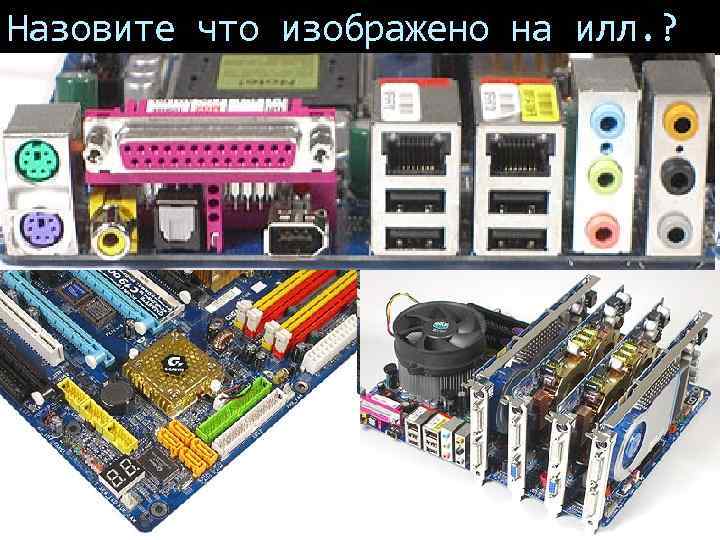

Назовите что изображено на илл. ?
