Контрольная работа № 1 Выбор и размещение пожарных извещателей на объектах

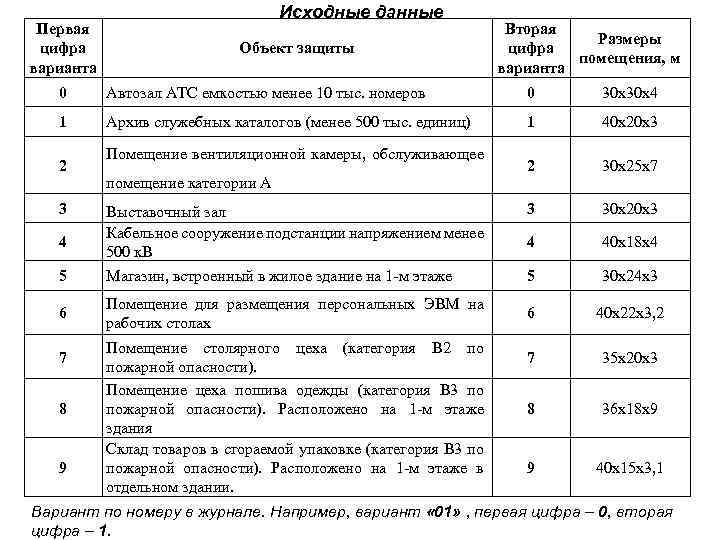

Первая цифра варианта Исходные данные Объект защиты Вторая Размеры цифра помещения, м варианта 0 Автозал АТС емкостью менее 10 тыс. номеров 0 30 х30 х4 1 Архив служебных каталогов (менее 500 тыс. единиц) 1 40 х20 х3 2 30 х25 х7 Выставочный зал Кабельное сооружение подстанции напряжением менее 500 к. В 3 30 х20 х3 4 40 х18 х4 5 Магазин, встроенный в жилое здание на 1 -м этаже 5 30 х24 х3 6 Помещение для размещения персональных ЭВМ на рабочих столах 6 40 х22 х3, 2 7 35 х20 х3 8 36 х18 х9 9 40 х15 х3, 1 2 3 4 7 8 9 Помещение вентиляционной камеры, обслуживающее помещение категории А Помещение столярного цеха (категория В 2 по пожарной опасности). Помещение цеха пошива одежды (категория В 3 по пожарной опасности). Расположено на 1 -м этаже здания Склад товаров в сгораемой упаковке (категория В 3 по пожарной опасности). Расположено на 1 -м этаже в отдельном здании. Вариант по номеру в журнале. Например, вариант « 01» , первая цифра – 0, вторая цифра – 1.
Порядок работы: 1. Обосновать необходимость защиты объекта установками пожарной сигнализации. (АУПС или АУПТ). (СП 5. 13130. 2009 приложение А, таблицы А 2 -А 3); 2. Определить извещатель по: • • • фактору пожара (тепловые / дымовые / пламени); принципу действия (максимальные / дифференциальные); конфигурации контролируемой зоны (точечные / линейные). (СП 5. 13130. 2009, п. 13. 1, п. А. 3 приложения А, приложение М);
3. Выбрать марку извещателя (по раздатке); 4. Разместить извещатели на плане помещения. (РД 25. 953 -90) 5. Вывод по работе
Примеры оформления графической части
Размещение дымовых точечных извещателей (высота помещения до 3, 5 м)
Размещение дымовых линейных извещателей (высота помещения до 3, 5 м)

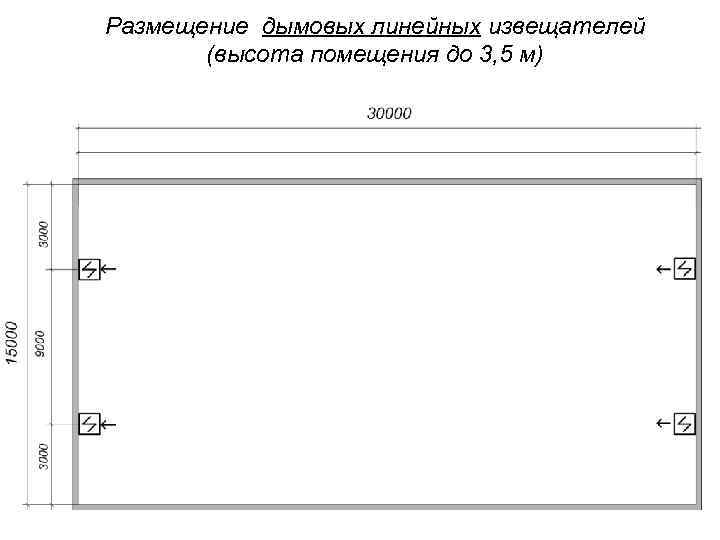

Размещение дымовых линейных извещателей (высота помещения до 3, 5 м)

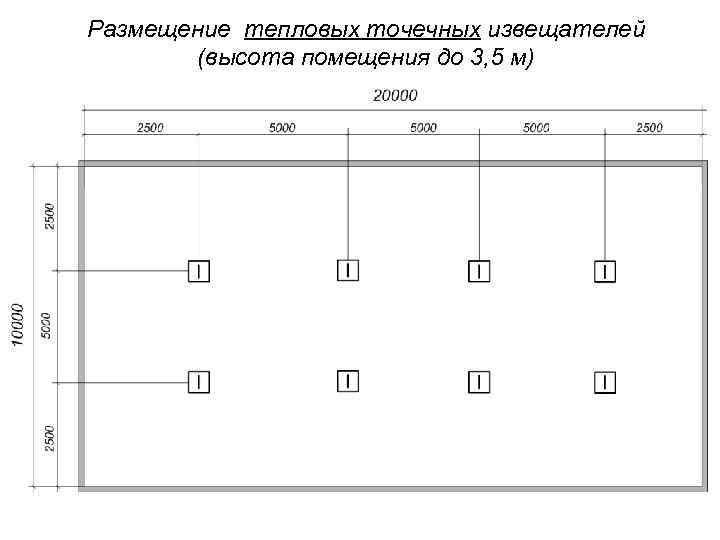

Размещение тепловых точечных извещателей (высота помещения до 3, 5 м)
Размещение извещателей пламени (высота помещения до 3, 5 м)
ВЫБОР МАСШТАБА ЧЕРТЕЖА Согласно ГОСТ 2. 302 -68 «ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ. МАСШТАБЫ» для выполнения работы подходят следующие масштабы: 1: 100 1: 500 1: 200 1: 800 1: 400 1: 1000 Масштаб 1: 100 1: 200 1: 400 Метров в 1 см – 1 м в 1 см – 2 м в 1 см – 4 м 1: 500 1: 800 1: 1000 в 1 см – 5 м в 1 см – 8 м в 1 см – 10 м
