Контроль технологического процесса очистки сточных вод на очистных сооружениях Выполнил студент группы 421131: Саттаров Преподаватель: Ившин

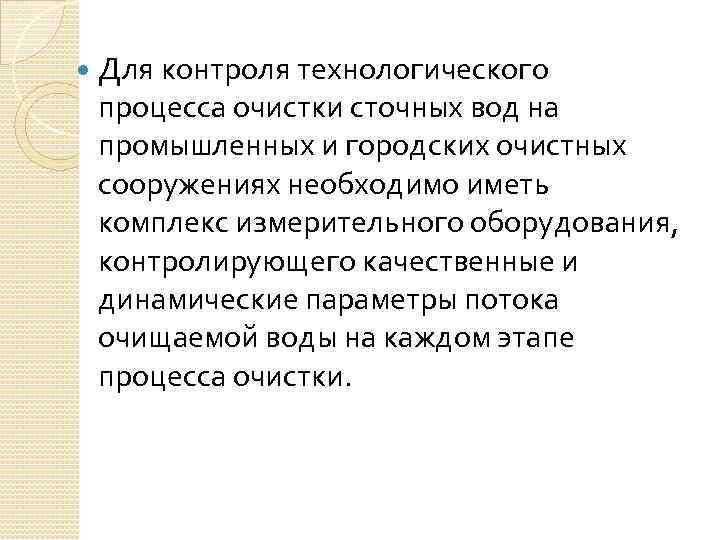

Для контроля технологического процесса очистки сточных вод на промышленных и городских очистных сооружениях необходимо иметь комплекс измерительного оборудования, контролирующего качественные и динамические параметры потока очищаемой воды на каждом этапе процесса очистки.

На каждом этапе очистки сточной воды, необходимо контролировать определенные качественные параметры очищаемой воды, как видно из схемы технологического процесса. Оперативные измерения и контроль качественных параметров и расхода позволяют оптимально подобрать режимы работы оборудования очистного сооружения, контролировать количество добавляемых для очистки реагентов, следить за состоянием микроорганизмов и бактерий в аэротенках и регулировать режимы работы электрооборудования, что ведет к снижению затрат (реагенты, элетроэнергия) предприятия, улучшению качества очистки сточных вод и увеличению рентабельности и КПД предприятия.

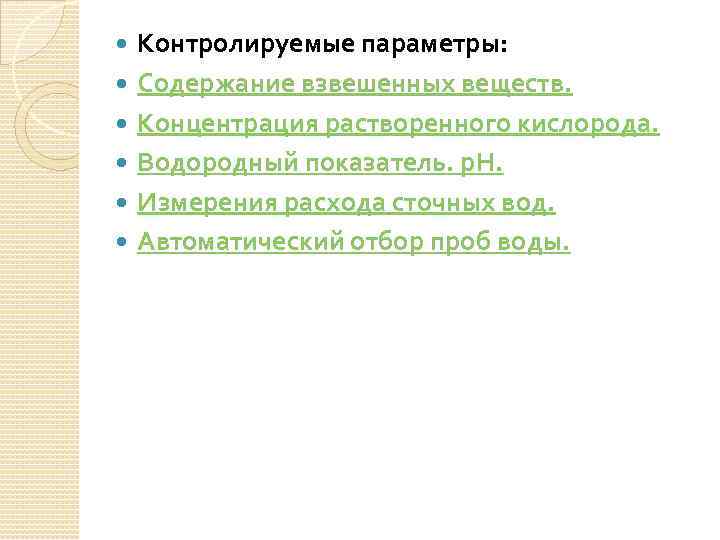

Контролируемые параметры: Содержание взвешенных веществ. Концентрация растворенного кислорода. Водородный показатель. р. Н. Измерения расхода сточных вод. Автоматический отбор проб воды.

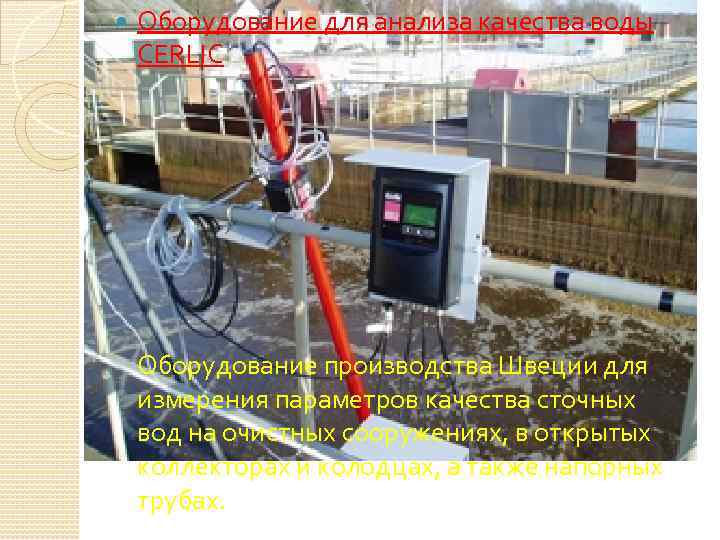

Оборудование для анализа качества воды CERLIC Оборудование производства Швеции для измерения параметров качества сточных вод на очистных сооружениях, в открытых коллекторах и колодцах, а также напорных трубах.

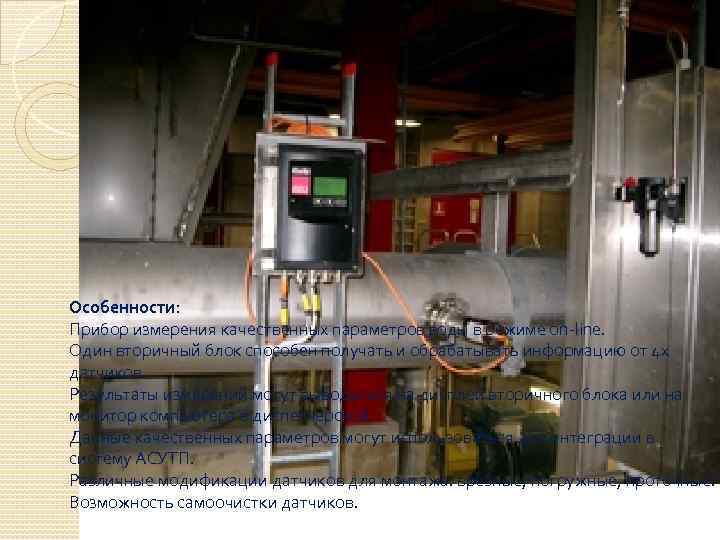

Особенности: Прибор измерения качественных параметров воды в режиме on-line. Один вторичный блок способен получать и обрабатывать информацию от 4 х датчиков. Результаты измерений могут выводиться на дисплей вторичного блока или на монитор компьютера в диспетчерской. Данные качественных параметров могут использоваться для интеграции в систему АСУТП. Различные модификации датчиков для монтажа: врезные, погружные, проточные. Возможность самоочистки датчиков.

Характеристики датчиков Название Измеряемый параметр Диапазон Параметры среды Самоочистка ITX Взвешенные вещества от 0 – 100 ppm (мг/л) до 0 – 20 000 ppm (мг/л) 0 -60°С Сжатым воздухом или водой с напором 3 -4 атмосферы O 2 Х Растворенный кислород 0 -20 ppm (мг/л) 3 -50°С Сжатым воздухом или водой с напором 4 -6 атмосфер p. HX p. H 0 -14 p. H 0 -60°С нет REX Окислительновосстановител ьный потенциал (redox) -2000. . . 2000 m. B 0 -60°С нет

Вторичный блок BB 2: Выводит данные измерений на ЖК-дисплей Поддерживает до 4 -х датчиков 4 аналоговых выхода 4 -20 м. А Дополнительно до 4 -х цифровых выходов Встроенный нагреватель для внешних применений Приспособлен для работы в тяжелых климатических условиях на открытом воздухе

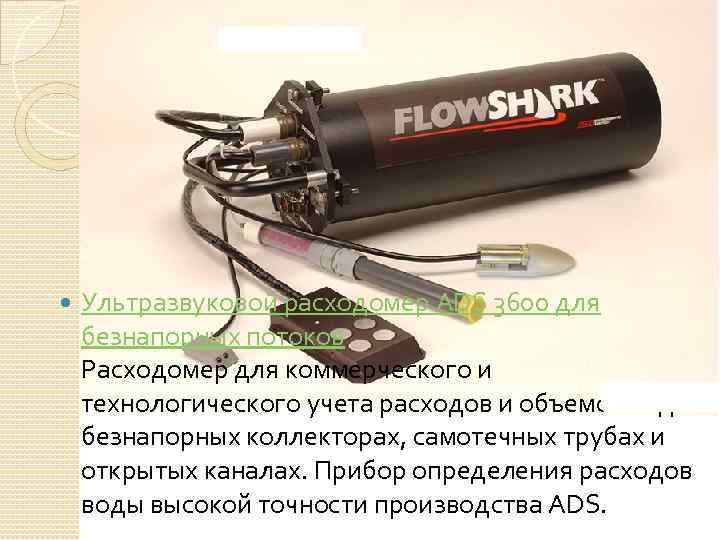

Ультразвуковой расходомер ADS 3600 для безнапорных потоков Расходомер для коммерческого и технологического учета расходов и объемов воды в безнапорных коллекторах, самотечных трубах и открытых каналах. Прибор определения расходов воды высокой точности производства ADS.

Основные области применения Коммерческий учет сточных вод Контроль за промышленными сбросами Слежение за переполнениями сети Мониторинг систем водоотведения Анализ и оптимизация приточных составляющих стока Предпроектные изыскания

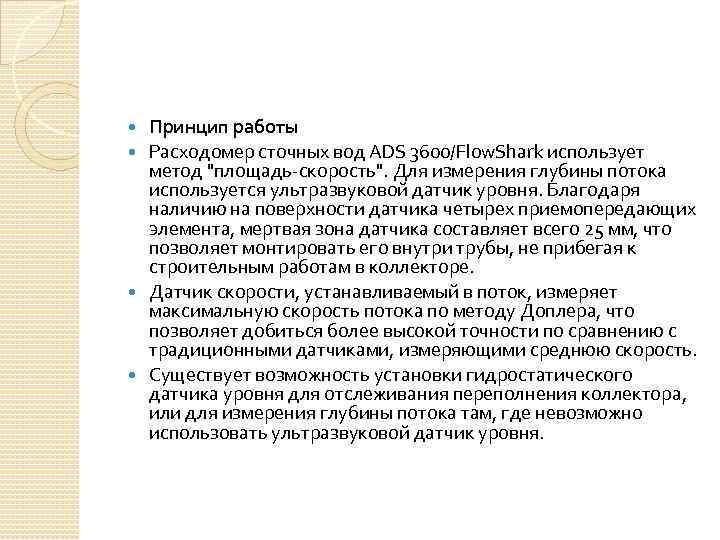

Принцип работы Расходомер сточных вод ADS 3600/Flow. Shark использует метод "площадь-скорость". Для измерения глубины потока используется ультразвуковой датчик уровня. Благодаря наличию на поверхности датчика четырех приемопередающих элемента, мертвая зона датчика составляет всего 25 мм, что позволяет монтировать его внутри трубы, не прибегая к строительным работам в коллекторе. Датчик скорости, устанавливаемый в поток, измеряет максимальную скорость потока по методу Доплера, что позволяет добиться более высокой точности по сравнению с традиционными датчиками, измеряющими среднюю скорость. Существует возможность установки гидростатического датчика уровня для отслеживания переполнения коллектора, или для измерения глубины потока там, где невозможно использовать ультразвуковой датчик уровня.

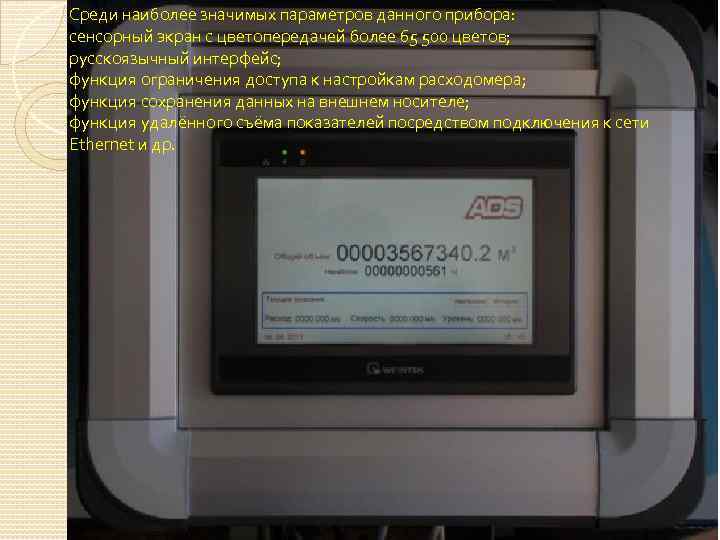

Среди наиболее значимых параметров данного прибора: сенсорный экран с цветопередачей более 65 500 цветов; русскоязычный интерфейс; функция ограничения доступа к настройкам расходомера; функция сохранения данных на внешнем носителе; функция удалённого съёма показателей посредством подключения к сети Ethernet и др.

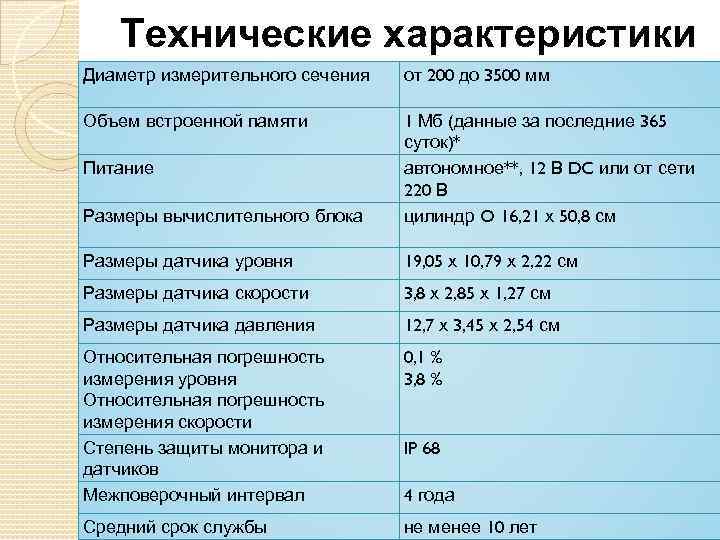

Технические характеристики Диаметр измерительного сечения от 200 до 3500 мм Объем встроенной памяти Размеры вычислительного блока 1 Мб (данные за последние 365 суток)* автономное**, 12 В DC или от сети 220 В цилиндр O 16, 21 х 50, 8 см Размеры датчика уровня 19, 05 х 10, 79 х 2, 22 см Размеры датчика скорости 3, 8 х 2, 85 х 1, 27 см Размеры датчика давления 12, 7 х 3, 45 х 2, 54 см Относительная погрешность измерения уровня Относительная погрешность измерения скорости Степень защиты монитора и датчиков Межповерочный интервал 0, 1 % 3, 8 % Средний срок службы не менее 10 лет Питание IP 68 4 года

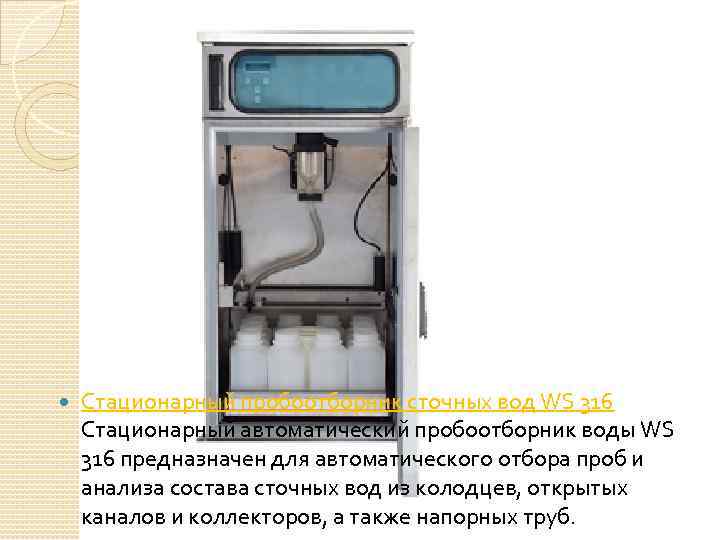

Стационарный пробоотборник сточных вод WS 316 Стационарный автоматический пробоотборник воды WS 316 предназначен для автоматического отбора проб и анализа состава сточных вод из колодцев, открытых каналов и коллекторов, а также напорных труб.

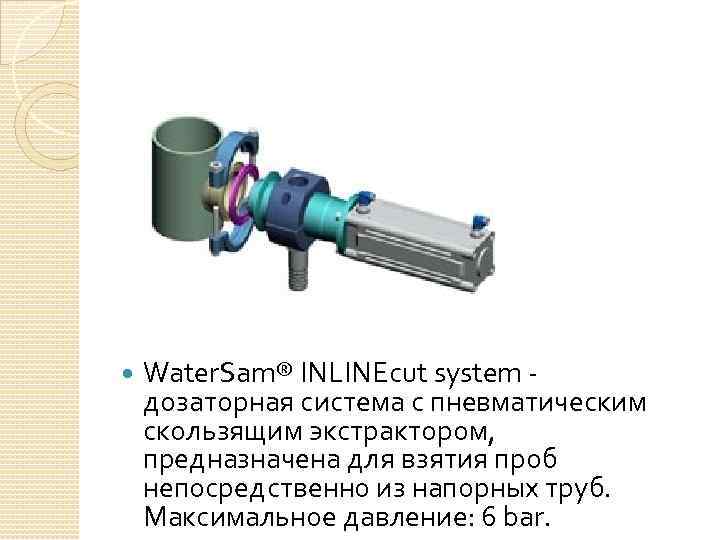

Water. Sam® INLINEcut system дозаторная система с пневматическим скользящим экстрактором, предназначена для взятия проб непосредственно из напорных труб. Максимальное давление: 6 bar.

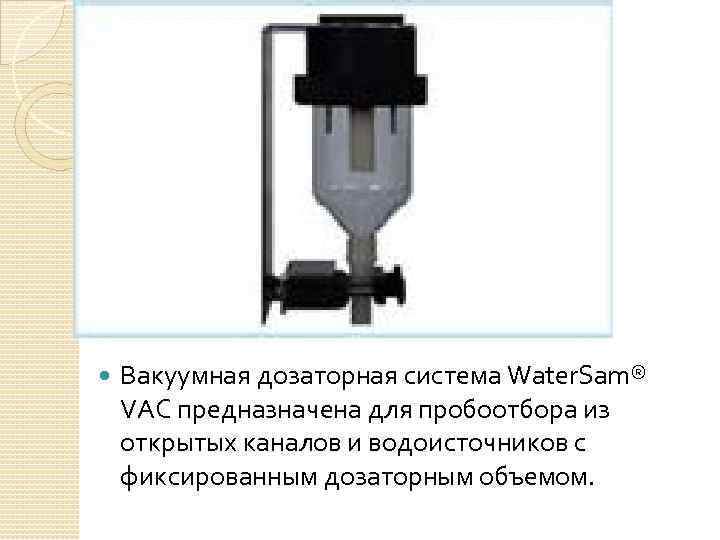

Вакуумная дозаторная система Water. Sam® VAC предназначена для пробоотбора из открытых каналов и водоисточников с фиксированным дозаторным объемом.

Комплексные решения Область применения Системы водоотведения, водоочистки Задачи узла учета сточных вод Измерение расхода воды; Измерение мутности, взвешенных веществ, p. H и других параметров; Оповещение оперативного персонала.
