Скачать презентацию Контроль давления в скважине Проявления l l При Скачать презентацию Контроль давления в скважине Проявления l l При

Глушение скважин.ppt

  • Количество слайдов: 80

Контроль давления в скважине. Проявления l l При бурении любой скважины одной из важнейших Контроль давления в скважине. Проявления l l При бурении любой скважины одной из важнейших и первичных функций бурового раствора является контроль за давлением в скважине. Потеря или пренебрежение контролем за давлением в скважине приводит к проявлениям или выбросам.

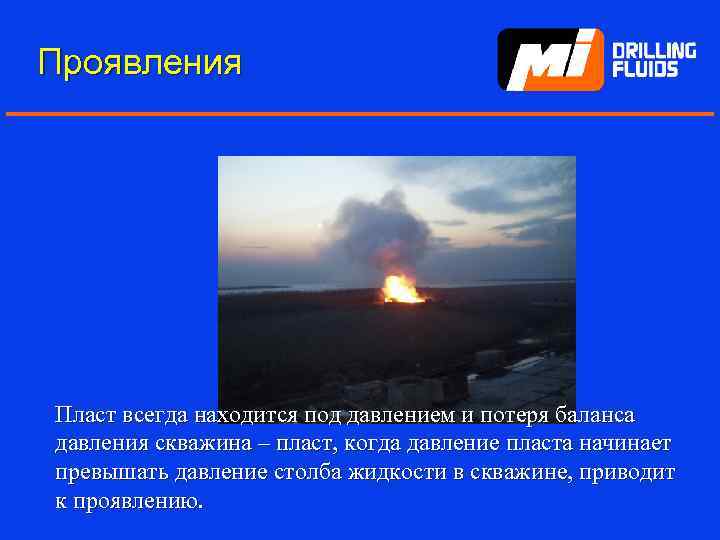

Проявления Пласт всегда находится под давлением и потеря баланса давления скважина – пласт, когда Проявления Пласт всегда находится под давлением и потеря баланса давления скважина – пласт, когда давление пласта начинает превышать давление столба жидкости в скважине, приводит к проявлению.

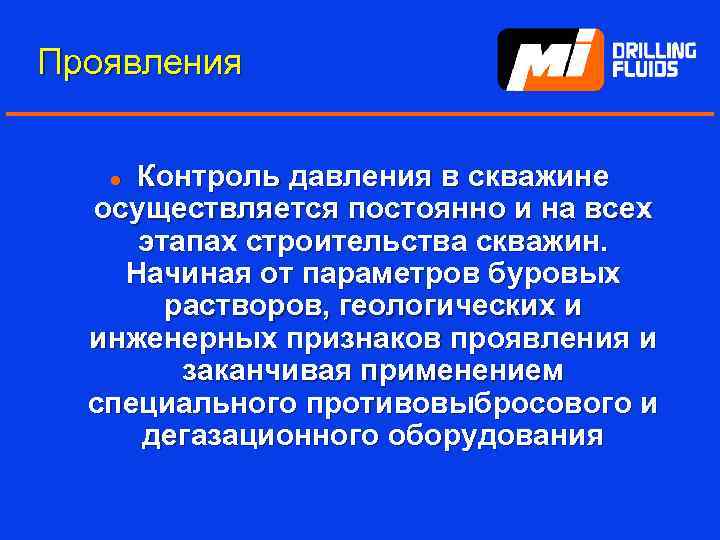

Проявления Контроль давления в скважине осуществляется постоянно и на всех этапах строительства скважин. Начиная Проявления Контроль давления в скважине осуществляется постоянно и на всех этапах строительства скважин. Начиная от параметров буровых растворов, геологических и инженерных признаков проявления и заканчивая применением специального противовыбросового и дегазационного оборудования l

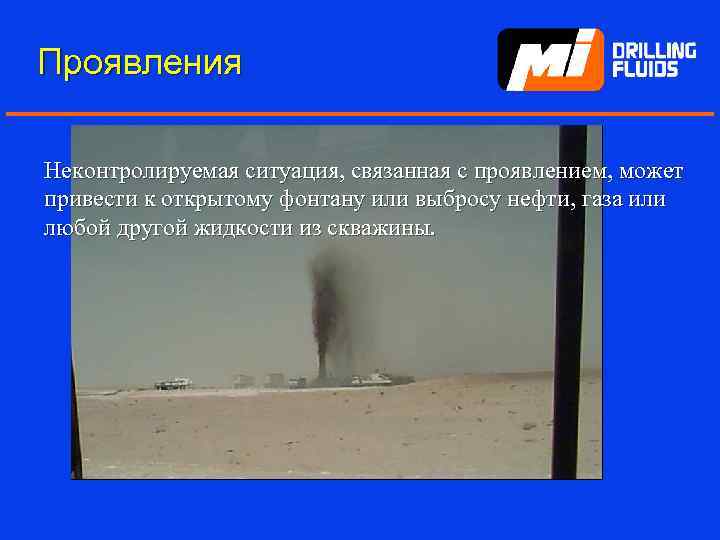

Проявления Неконтролируемая ситуация, связанная с проявлением, может привести к открытому фонтану или выбросу нефти, Проявления Неконтролируемая ситуация, связанная с проявлением, может привести к открытому фонтану или выбросу нефти, газа или любой другой жидкости из скважины.

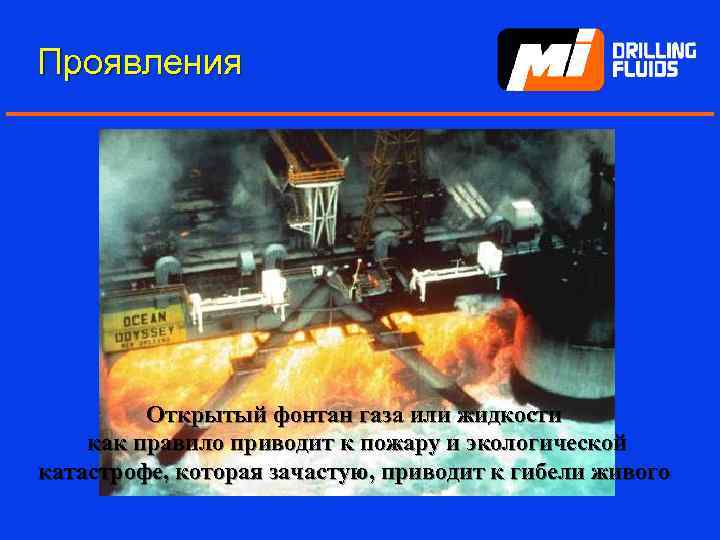

Проявления Открытый фонтан газа или жидкости как правило приводит к пожару и экологической катастрофе, Проявления Открытый фонтан газа или жидкости как правило приводит к пожару и экологической катастрофе, которая зачастую, приводит к гибели живого

Финал отсутствия контроля за давлением в скважине Финал отсутствия контроля за давлением в скважине

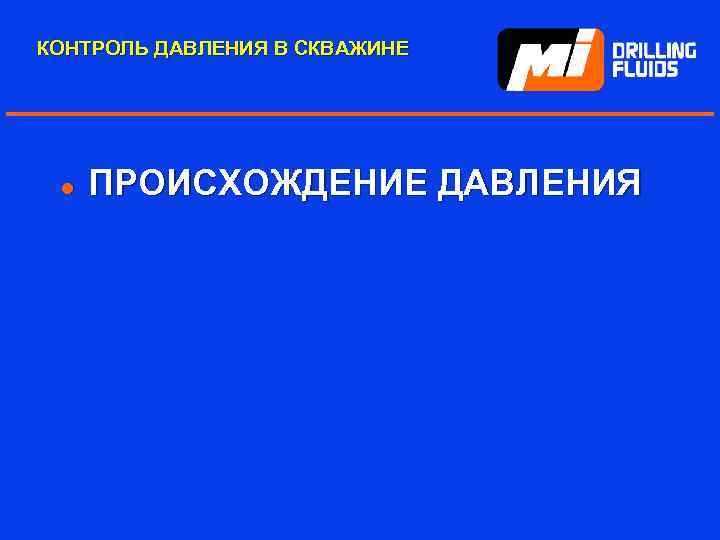

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l ПРОИСХОЖДЕНИЕ ДАВЛЕНИЯ КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l ПРОИСХОЖДЕНИЕ ДАВЛЕНИЯ

ГОРНОЕ ДАВЛЕНИЕ l l Любая горная порода находится под воздействием веса вышележащих пород и ГОРНОЕ ДАВЛЕНИЕ l l Любая горная порода находится под воздействием веса вышележащих пород и пластовых флюидов (жидкостей и газов) находящихся в этих породах. Общее напряжение в породе в виде давления, создаваемое вышележащими породами и пластовыми жидкостями или газами в них, называется геостатическим или горным давлением

ГОРНОЕ ДАВЛЕНИЕ l l Горное давление (Pг) равно общему давлению, возникающему под действием веса ГОРНОЕ ДАВЛЕНИЕ l l Горное давление (Pг) равно общему давлению, возникающему под действием веса осадочных пород (Pп) и веса пластовых флюидов (Pж), которое передается на нижележащий пласт: Pг = Pп + Pж.

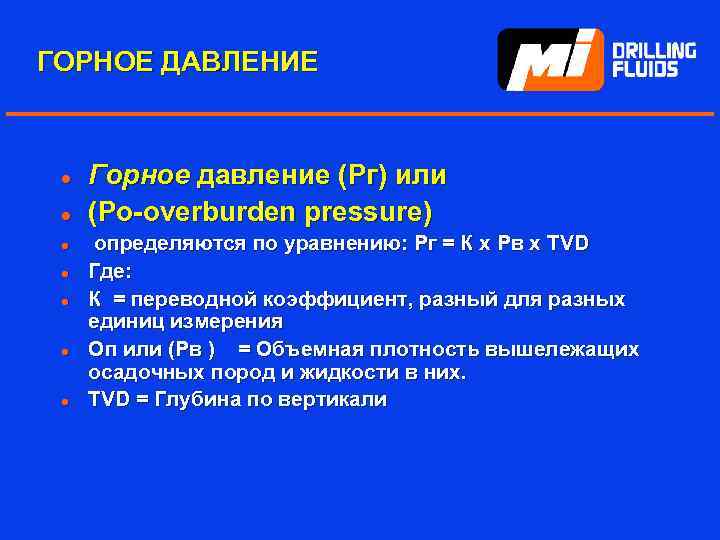

ГОРНОЕ ДАВЛЕНИЕ l l l l Горное давление (Pг) или (Ро-overburden pressure) определяются по ГОРНОЕ ДАВЛЕНИЕ l l l l Горное давление (Pг) или (Ро-overburden pressure) определяются по уравнению: Pг = К х Рв x TVD Где: К = переводной коэффициент, разный для разных единиц измерения Оп или (Рв ) = Объемная плотность вышележащих осадочных пород и жидкости в них. TVD = Глубина по вертикали

ГОРНОЕ ДАВЛЕНИЕ l l По системе API, горное давление рассчитывается по следующей формуле: Рг ГОРНОЕ ДАВЛЕНИЕ l l По системе API, горное давление рассчитывается по следующей формуле: Рг (PO) (psi) = 0, 052 x Рв (фунт/гал) x TVD (в футах) Где переводной коэффициент 0, 052 – это 12 дюймов/фут ÷ 231 дюйм 3/гал. Рв – объемная плотность горных пород и жидкости в них на определенной глубине, фунт / галон.

ГОРНОЕ ДАВЛЕНИЕ l Зависимость давление от глубина обычно называют «градиентом давления» . Это величина ГОРНОЕ ДАВЛЕНИЕ l Зависимость давление от глубина обычно называют «градиентом давления» . Это величина равна частному от деления давления на глубину. Градиент горного давления можно подсчитать по следующей формуле (система API): град. Рг (POG) (psi/ фут) = 0, 052 x РВ (фунт/гал)

ГОРНОЕ ДАВЛЕНИЕ l Поскольку объемная плотность пород различна в зависимости от географии (местоположения) и ГОРНОЕ ДАВЛЕНИЕ l Поскольку объемная плотность пород различна в зависимости от географии (местоположения) и глубины их залегания (чем глубже, тем больше объемная плотность), за объемную плотность обычно принимается 144 фунт/фут3 (19, 25 фунт/гал или SG 2, 3) и отсюда градиент горного давления равен 1 psi/фут (0, 23 кг/см 2/м).

ГОРНОЕ ДАВЛЕНИЕ l Например, средний градиент пластовых давлений для третичных отложений Мексиканского залива около ГОРНОЕ ДАВЛЕНИЕ l Например, средний градиент пластовых давлений для третичных отложений Мексиканского залива около 1, 0 psi/фут. Эта цифра основана на допущении, что 20% порового пространства заполнено водой плотностью 1, 07 SG, остальные 80% - это песок и глинистые породы плотностью 2, 6 SG.

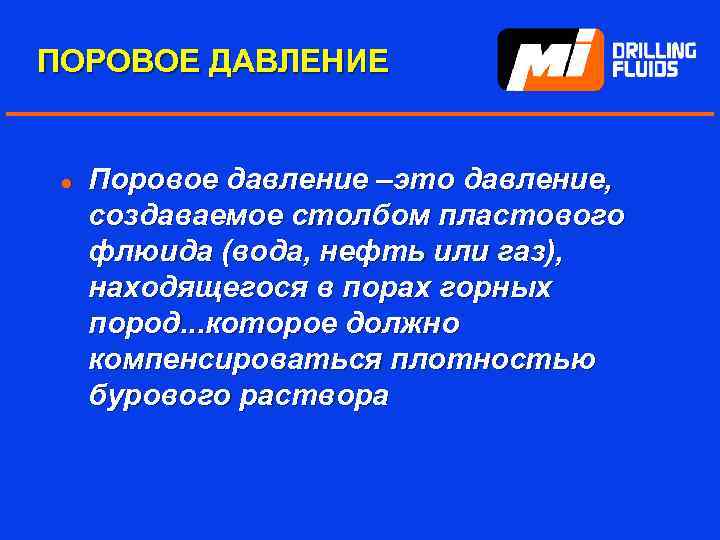

ПОРОВОЕ ДАВЛЕНИЕ l Поровое давление –это давление, создаваемое столбом пластового флюида (вода, нефть или ПОРОВОЕ ДАВЛЕНИЕ l Поровое давление –это давление, создаваемое столбом пластового флюида (вода, нефть или газ), находящегося в порах горных пород. . . которое должно компенсироваться плотностью бурового раствора

ПОРОВОЕ ДАВЛЕНИЕ l l l Градиент порового давления прямо пропорционален концентрации солей в пластовом ПОРОВОЕ ДАВЛЕНИЕ l l l Градиент порового давления прямо пропорционален концентрации солей в пластовом флюиде. Разница величины нормального порового давления в разных регионах Земли обусловлена степенью минерализации воды в породах в различных геологических районах. Нормальное поровое давление в различных геологических районах будет разным.

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l l Нормальное давление Аномально высокое давление Аномально низкое КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l l Нормальное давление Аномально высокое давление Аномально низкое давление

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l l l Нормальным градиентом пластового давления считается градиент КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l l l Нормальным градиентом пластового давления считается градиент давления пресной воды: = 0. 1 атм/метр Для морской воды: = 0. 105 атм/метр Или в системе API: для пресной воды = 0. 433 psi /ft Для морской воды =0. 465 psi /ft

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l Градиент столба жидкости в скважине: Атм/метр = Вес КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l Градиент столба жидкости в скважине: Атм/метр = Вес раствора(г/см 3) х 0. 1 Или в системе API: Psi / ft = MW (ppg) x 0. 052

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l Гидростатическое давление столба жидкости в скважине: Давление (атм) КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l Гидростатическое давление столба жидкости в скважине: Давление (атм) = 0. 1 х вес раствора (г/см 3) х Вертикальную глубину скважины (метр) В системе API: Давление (psi) = 0. 052 х MW (ppg) x TVD (ft)

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l Эквивалентный вес бурового раствора создает давление на забой КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l Эквивалентный вес бурового раствора создает давление на забой скважины равный: весу столба жидкости + давление циркуляции в затрубье + избыточные давления разной природы. P общее (кг/м 2) = Р гидростатики + Р гидродинамики + Р избыточное l l P общее (кг/м 2) ЕСD (г/см 3) = -----------------------------0. 1 х Вертикальная глубина скважины (метр)

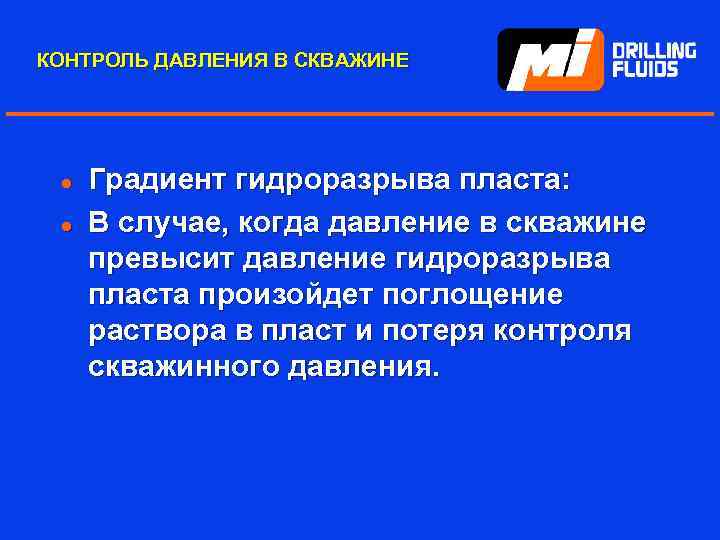

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l Градиент гидроразрыва пласта: В случае, когда давление в КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l Градиент гидроразрыва пласта: В случае, когда давление в скважине превысит давление гидроразрыва пласта произойдет поглощение раствора в пласт и потеря контроля скважинного давления.

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l l l В связи с опасностью поглощения бурового КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l l l В связи с опасностью поглощения бурового раствора в пласт необходимо проводить так называемый тест на утечку раствора. После разбуривания очередного башмака обсадной колонны: 1. Пробурить от 3 до 5 метров свежего ствола. 2. Загермитизировать скважину и начать закачивать раствор на пониженных ходах насоса = 0. 5 – 1. 0 литр/сек Медленная закачка исключит гидроразрыв пласта Точка начала падения давления на диаграмме давления и будет точкой начала поглощения. 3. Записать на этот момент давление на насосе.

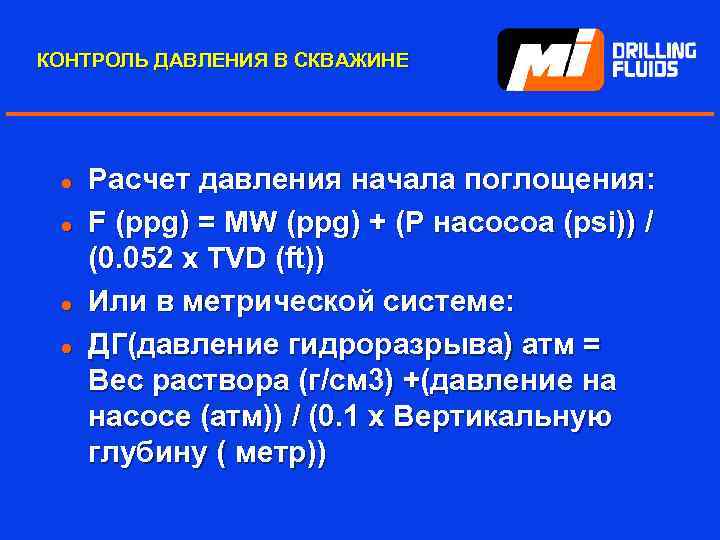

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l Расчет давления начала поглощения: F (ppg) = MW КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l l Расчет давления начала поглощения: F (ppg) = MW (ppg) + (P насосоа (psi)) / (0. 052 x TVD (ft)) Или в метрической системе: ДГ(давление гидроразрыва) атм = Вес раствора (г/см 3) +(давление на насосе (атм)) / (0. 1 x Вертикальную глубину ( метр))

Происхождение аномально высокого давления Уровень земли Уровень моря или воды Покрышка Происхождение аномально высокого давления Уровень земли Уровень моря или воды Покрышка

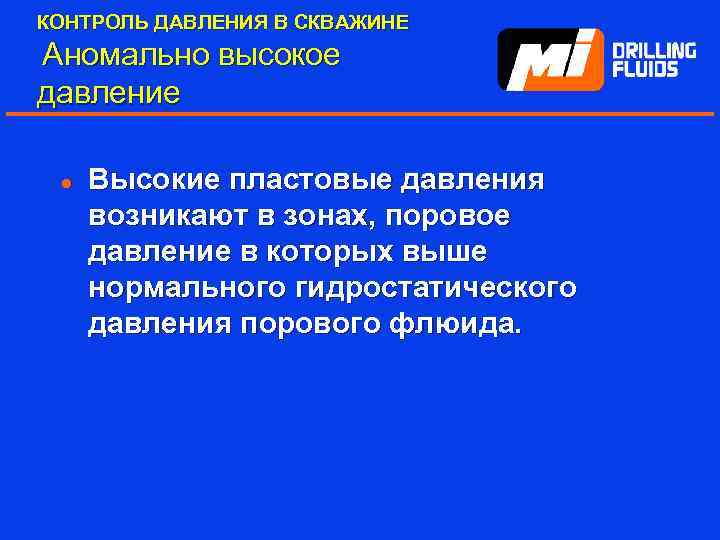

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ Аномально высокое давление l Высокие пластовые давления возникают в зонах, КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ Аномально высокое давление l Высокие пластовые давления возникают в зонах, поровое давление в которых выше нормального гидростатического давления порового флюида.

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ Аномально высокое давление l l Аномально высокое давление – результат КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ Аномально высокое давление l l Аномально высокое давление – результат физического или химического воздействие внутри земли. Для возникновения аномального давления определенная зона должна быть изолирована сверху, с боков, либо снизу.

Прогнозирование аномально высокого давления. l l Газоносные песчаники. Повышенные давления могут возникать в неглубоко Прогнозирование аномально высокого давления. l l Газоносные песчаники. Повышенные давления могут возникать в неглубоко залегающих песках, если их заполняют находящиеся под давлением флюиды, поступая из нижележащих пород.

Прогнозирование аномально высокого давления. l Биохимические процессы. Появление зон с аномально высоким давлением может Прогнозирование аномально высокого давления. l Биохимические процессы. Появление зон с аномально высоким давлением может быть вызвано химическими процессами. Простейший пример, который можно привести в этой связи – это образование метана или болотного газа.

Прогнозирование аномально высокого давления. l l Сульфатная вода. При переходе гипса (Ca. SO 4 Прогнозирование аномально высокого давления. l l Сульфатная вода. При переходе гипса (Ca. SO 4 • 2 H 2 O) в ангидрит (Ca. SO 4) с увеличением глубины, что, естественно вызывает рост давления и температуры, вода вытесняется, и возникают зоны с аномально высоким давлением.

Прогнозирование аномально высокого давления. l Превращение находящегося в контакте с водой ангидрита в гипс, Прогнозирование аномально высокого давления. l Превращение находящегося в контакте с водой ангидрита в гипс, обусловленное физико-химическими связями, может привести почти к 40% -ному увеличению объема (ангидритовой породы).

Прогнозирование аномально высокого давления. l l l 1. Увеличение скорости бурения в глинах. 2. Прогнозирование аномально высокого давления. l l l 1. Увеличение скорости бурения в глинах. 2. Изменение формы выбуренного шлама. 3. Увеличение крутящего момента и затяжек. 4. Резкое уменьшение d-экспоненты. 5. Уменьшение объемной плотности бурящихся глин. 6. Увеличение температуры раствора на выходе.

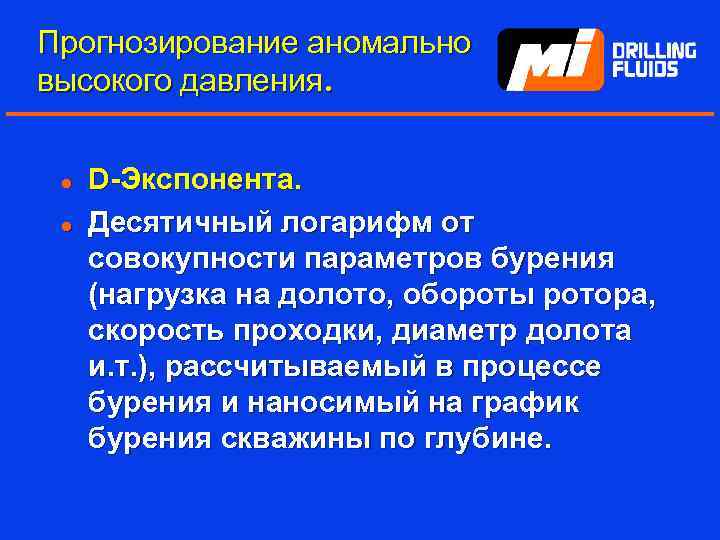

Прогнозирование аномально высокого давления. l l D-Экспонента. Десятичный логарифм от совокупности параметров бурения (нагрузка Прогнозирование аномально высокого давления. l l D-Экспонента. Десятичный логарифм от совокупности параметров бурения (нагрузка на долото, обороты ротора, скорость проходки, диаметр долота и. т. ), рассчитываемый в процессе бурения и наносимый на график бурения скважины по глубине.

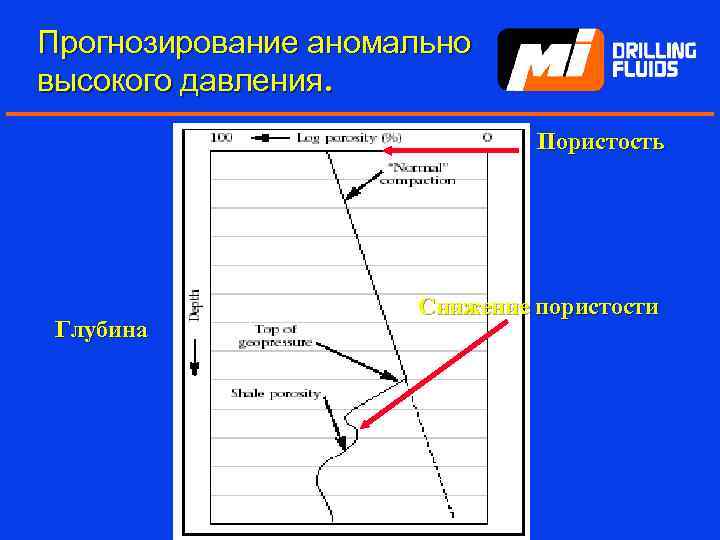

Прогнозирование аномально высокого давления. Пористость Глубина Снижение пористости Прогнозирование аномально высокого давления. Пористость Глубина Снижение пористости

Происхождение аномально низкого давления Устье Скважины Аномальное Давление Устье скважины выше уровня зеркала воды Происхождение аномально низкого давления Устье Скважины Аномальное Давление Устье скважины выше уровня зеркала воды Зеркало воды Глины Проницаемый пласт

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ Аномально низкое давление l Аномально низкое давление встречаются в зонах, КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ Аномально низкое давление l Аномально низкое давление встречаются в зонах, где поровое давление ниже нормального гидростатического давления. В этих зонах при использовании во время бурения промывочных жидкостей с плотностью равной и выше SG=1. 0 могут произойти интенсивные поглощения.

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ Аномально низкое давление l Условия формирования низких пластовых давлений часто КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ Аномально низкое давление l Условия формирования низких пластовых давлений часто возникают в результате того, что высота устья скважины намного превышает уровень грунтовых вод или уровень моря. Наиболее типичным примером является бурение в холмистой или гористой местности.

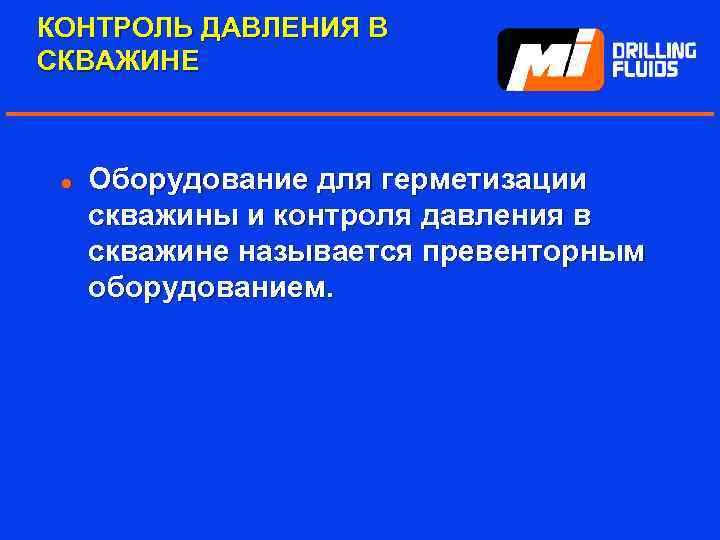

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l Оборудование для герметизации скважины и контроля давления в скважине КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l Оборудование для герметизации скважины и контроля давления в скважине называется превенторным оборудованием.

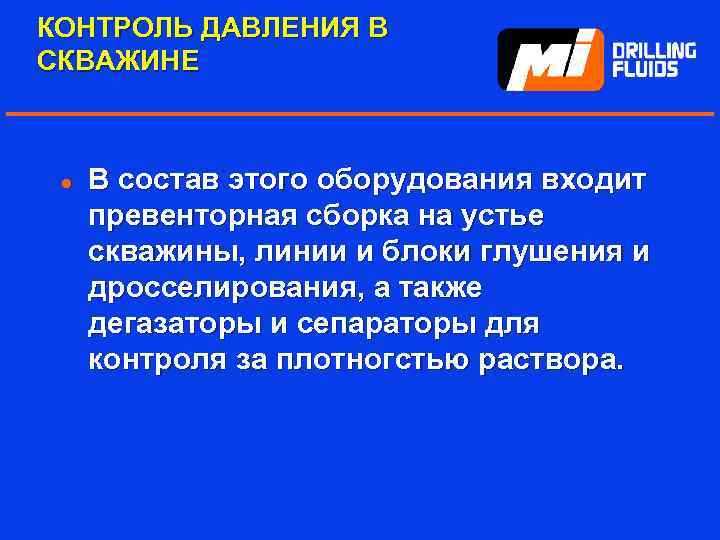

КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l В состав этого оборудования входит превенторная сборка на устье КОНТРОЛЬ ДАВЛЕНИЯ В СКВАЖИНЕ l В состав этого оборудования входит превенторная сборка на устье скважины, линии и блоки глушения и дросселирования, а также дегазаторы и сепараторы для контроля за плотногстью раствора.

Противовыбросовое оборудование. Преветор плашечныйодинарный. Противовыбросовое оборудование. Преветор плашечныйодинарный.

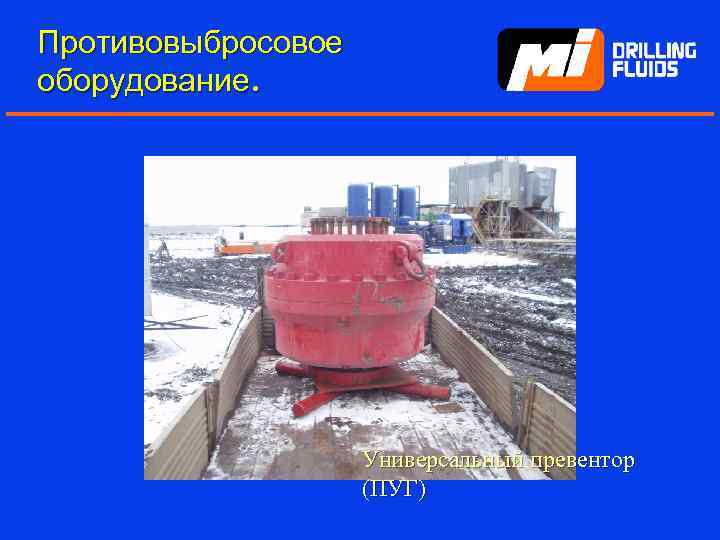

Противовыбросовое оборудование. Универсальный превентор (ПУГ) Противовыбросовое оборудование. Универсальный превентор (ПУГ)

Противовыбросовое оборудование. Превенторная сборка на устье скважины Противовыбросовое оборудование. Превенторная сборка на устье скважины

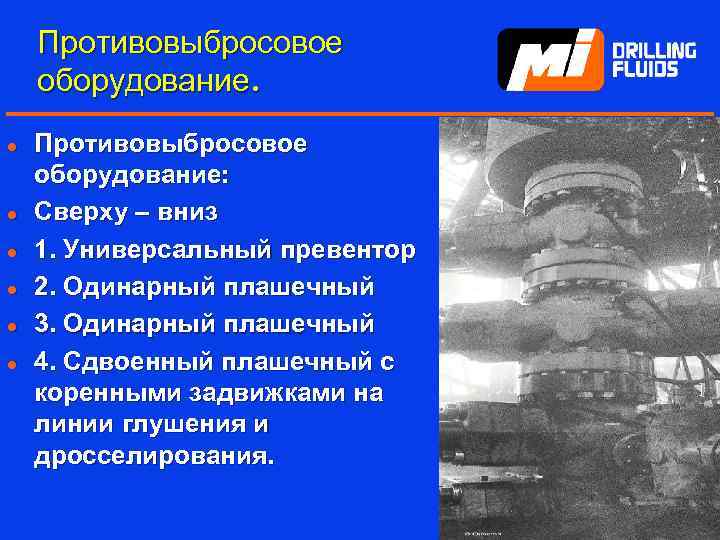

Противовыбросовое оборудование. l l l Противовыбросовое оборудование: Сверху – вниз 1. Универсальный превентор 2. Противовыбросовое оборудование. l l l Противовыбросовое оборудование: Сверху – вниз 1. Универсальный превентор 2. Одинарный плашечный 3. Одинарный плашечный 4. Сдвоенный плашечный с коренными задвижками на линии глушения и дросселирования.

Противовыбросовое оборудование. Резиновый уплотнитель трубной плашки Противовыбросовое оборудование. Резиновый уплотнитель трубной плашки

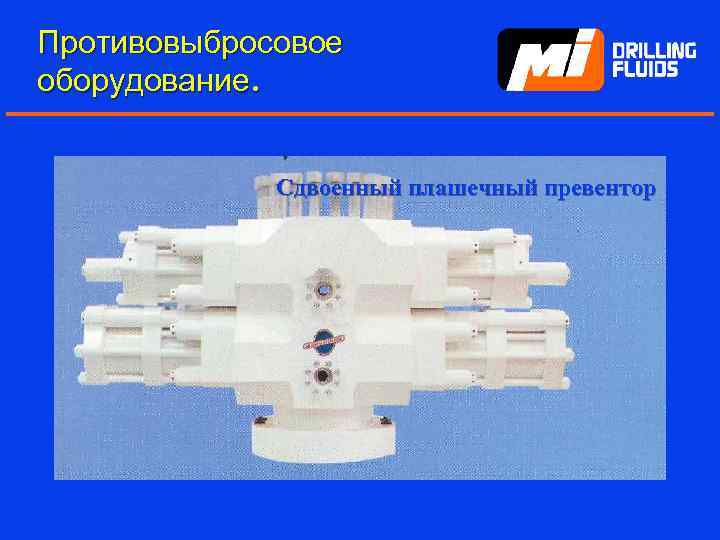

Противовыбросовое оборудование. Сдвоенный плашечный превентор Противовыбросовое оборудование. Сдвоенный плашечный превентор

Противовыбросовое оборудование. Подводно-устьевая Превенторная сборка для бурения с плавучих буровых платформ. Противовыбросовое оборудование. Подводно-устьевая Превенторная сборка для бурения с плавучих буровых платформ.

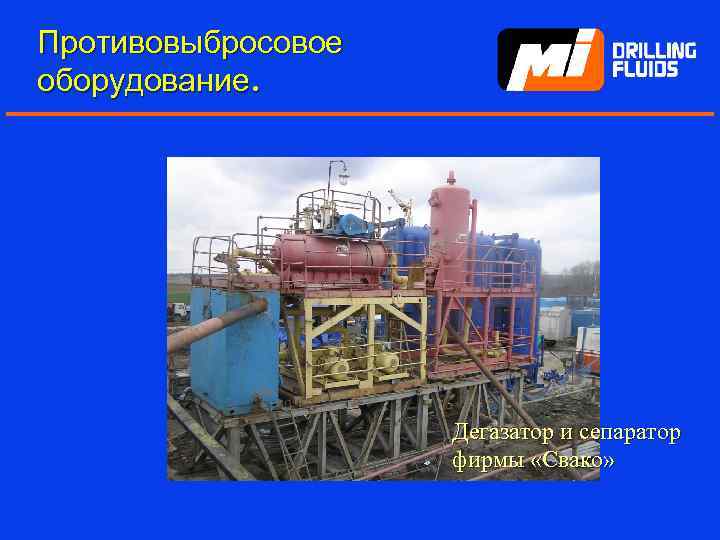

Противовыбросовое оборудование. Дегазатор и сепаратор фирмы «Свако» Противовыбросовое оборудование. Дегазатор и сепаратор фирмы «Свако»

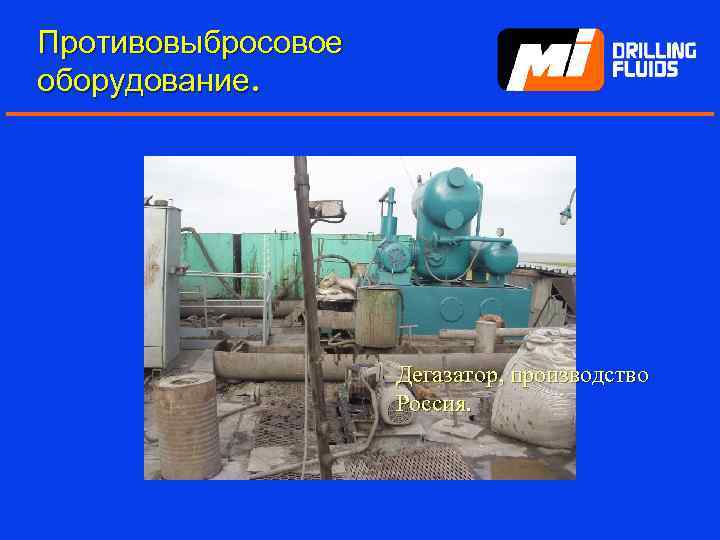

Противовыбросовое оборудование. Дегазатор, производство Россия. Противовыбросовое оборудование. Дегазатор, производство Россия.

Противовыбросовое оборудование. Сепаратор производство Россия. Противовыбросовое оборудование. Сепаратор производство Россия.

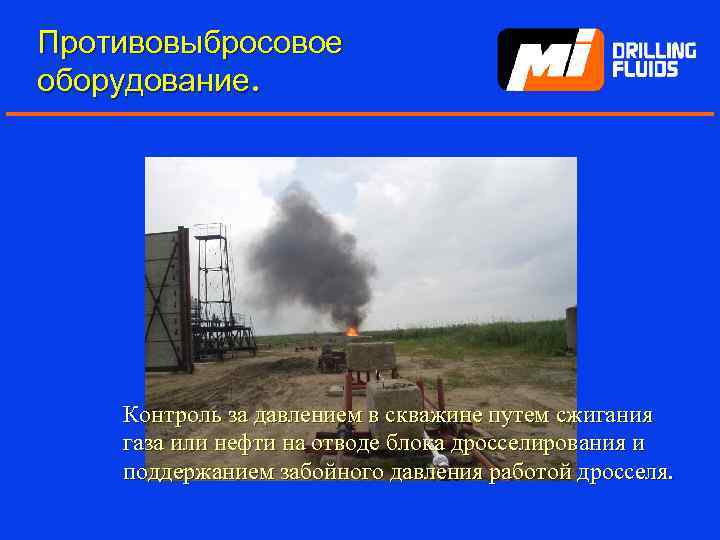

Противовыбросовое оборудование. Контроль за давлением в скважине путем сжигания газа или нефти на отводе Противовыбросовое оборудование. Контроль за давлением в скважине путем сжигания газа или нефти на отводе блока дросселирования и поддержанием забойного давления работой дросселя.

Станция геологотехнологического контроля Станция Геолого-технологического контроля - ГТК Станция геологотехнологического контроля Станция Геолого-технологического контроля - ГТК

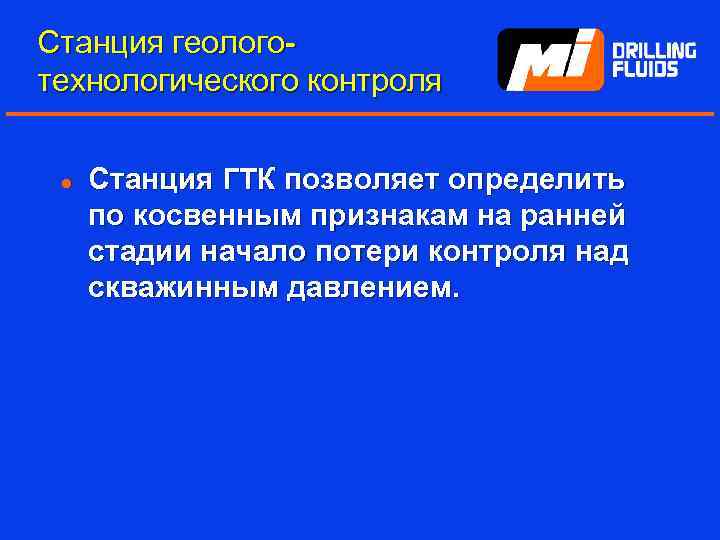

Станция геологотехнологического контроля l Станция ГТК позволяет определить по косвенным признакам на ранней стадии Станция геологотехнологического контроля l Станция ГТК позволяет определить по косвенным признакам на ранней стадии начало потери контроля над скважинным давлением.

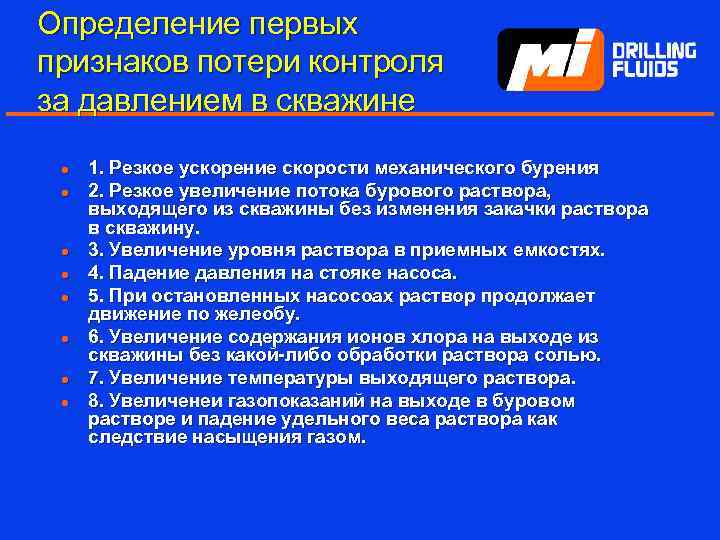

Определение первых признаков потери контроля за давлением в скважине l l l l 1. Определение первых признаков потери контроля за давлением в скважине l l l l 1. Резкое ускорение скорости механического бурения 2. Резкое увеличение потока бурового раствора, выходящего из скважины без изменения закачки раствора в скважину. 3. Увеличение уровня раствора в приемных емкостях. 4. Падение давления на стояке насоса. 5. При остановленных насосоах раствор продолжает движение по желеобу. 6. Увеличение содержания ионов хлора на выходе из скважины без какой-либо обработки раствора солью. 7. Увеличение температуры выходящего раствора. 8. Увеличенеи газопоказаний на выходе в буровом растворе и падение удельного веса раствора как следствие насыщения газом.

Контроль давления Глушение скважин Контроль давления Глушение скважин

Контроль давления l l l l l После того как было определено, что скважина Контроль давления l l l l l После того как было определено, что скважина проявила, принимается решение о герметизации скважины. Процедура герметизации скважины во время бурения: 1. Остановить ротор, если роторное бурение. 2. Приподнять квадрат до выхода над столом ротора первого замка бурильной трубы. 3. Остановить буровой насос. 4. Открыть коренную гидравлическую задвижку на блок дросселирования. 5. Закрыть превентор. 6. Закрыть задвижку на выходе блока дросселирования. 7. Записать давления на стояке и в затрубье (на блоке дросселирования)

Контроль давления l l l В случае, если при бурении применялся обратный забойный клапан, Контроль давления l l l В случае, если при бурении применялся обратный забойный клапан, давление в трубах можно определить по следующим двум методикам: 1. Начать циркуляцию раствора на малых ходах. Заметить, когда давление на стояке после повышения – упадет и стабилизируется. (Давление открытия клапана) Это будет давление в трубах. 2. Увеличить давление в трубах на 50 psi ( 3. 5 атм) и прокачивать до тех пор, когда затрубное давление увеличится на 50 psi (3. 5 атм). Отметить давление в трубах в этот момент-это и будет давление в трубах.

Глушение скважин l l l После того, как было определено давление в загерметизированных трубах, Глушение скважин l l l После того, как было определено давление в загерметизированных трубах, необходимо определить величину утяжеления раствора для глушения скважины: Система API – MW утяжеленного (ppg)= MW (ppg) до проявления + Р трубах (psi) / 0. 052 x TVD (ft) Метрическая система – SG утяжеленного (г/см 3) = SG до утяжеления (г/см 3) + Р в трубах (атм) / 0. 1 х Вертикальная глубина скважины (метр)

Глушение скважин l l Для более уточненного расчета необходимого удельного веса раствора при глушении Глушение скважин l l Для более уточненного расчета необходимого удельного веса раствора при глушении скважины используют дополнительно в расчете запас по плотности для безопасного ведения работ. Этот запас рассчитывается по следующей формуле: ДБ (давление безопасности) атм = YP (API) деленное на 100 х (D ствола скважины в дюймах – D бурильных труб в дюймах)

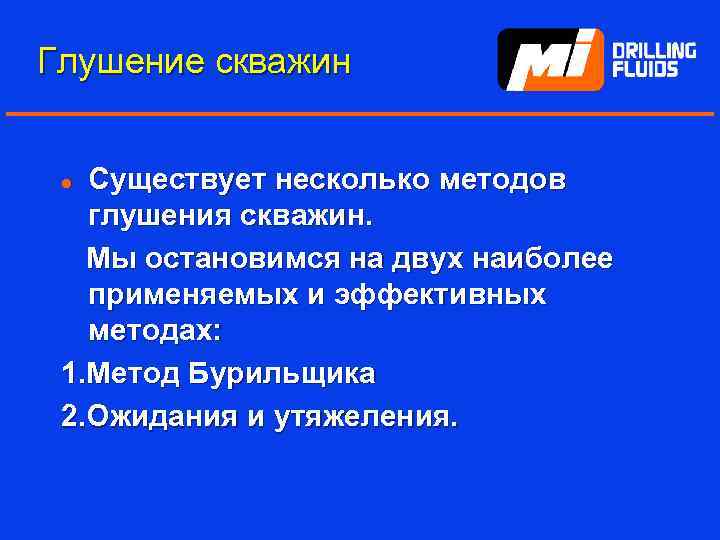

Глушение скважин Существует несколько методов глушения скважин. Мы остановимся на двух наиболее применяемых и Глушение скважин Существует несколько методов глушения скважин. Мы остановимся на двух наиболее применяемых и эффективных методах: 1. Метод Бурильщика 2. Ожидания и утяжеления. l

Глушение скважин Метод Бурильщика l l Метод Бурильщика, используемый для глушения скважин, осуществляется в Глушение скважин Метод Бурильщика l l Метод Бурильщика, используемый для глушения скважин, осуществляется в два цикла циркуляции. Поступивший в скважину пластовый флюид (пластовая вода, нефть или газ) вымывается во время первой циркуляции, при этом определенное давление создается на проявляющий пласт c целью предотвращения дальнейшего поступления флюида в скважину.

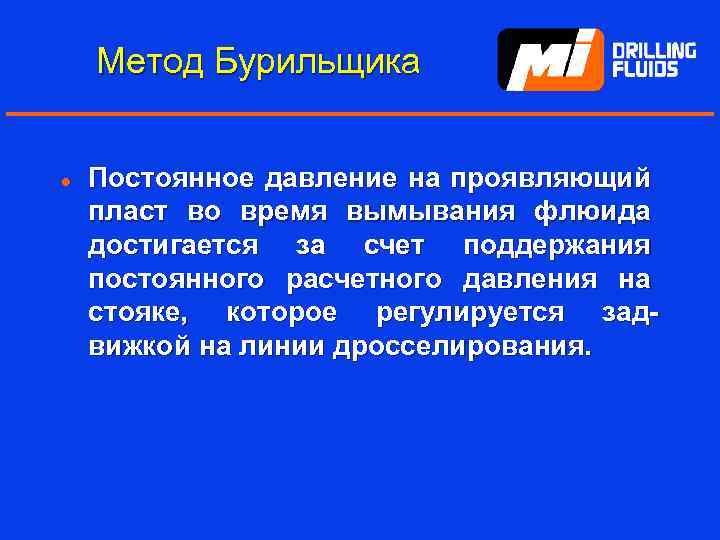

Метод Бурильщика l Постоянное давление на проявляющий пласт во время вымывания флюида достигается за Метод Бурильщика l Постоянное давление на проявляющий пласт во время вымывания флюида достигается за счет поддержания постоянного расчетного давления на стояке, которое регулируется задвижкой на линии дросселирования.

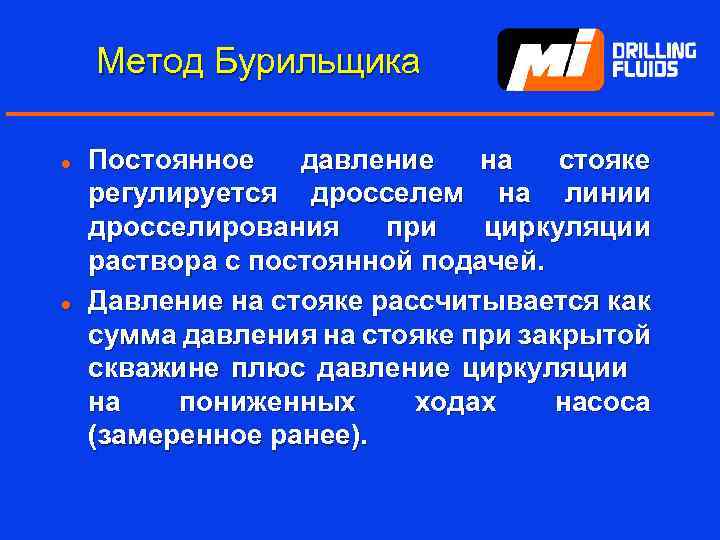

Метод Бурильщика l l Постоянное давление на стояке регулируется дросселем на линии дросселирования при Метод Бурильщика l l Постоянное давление на стояке регулируется дросселем на линии дросселирования при циркуляции раствора с постоянной подачей. Давление на стояке рассчитывается как сумма давления на стояке при закрытой скважине плюс давление циркуляции на пониженных ходах насоса (замеренное ранее).

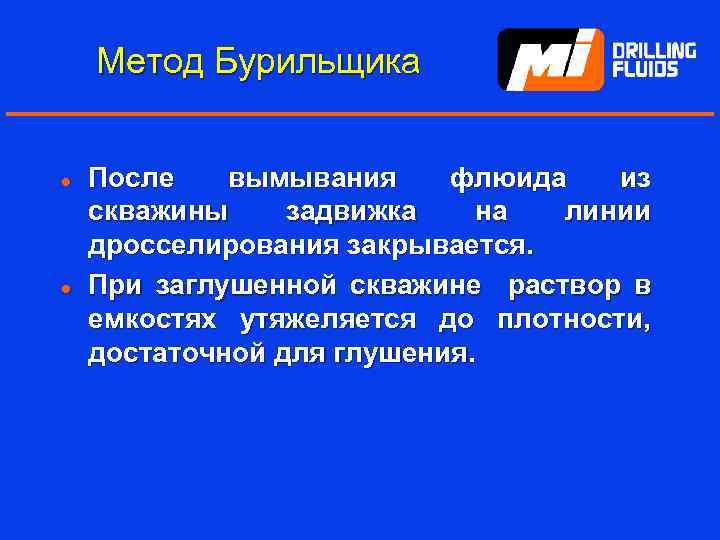

Метод Бурильщика l l После вымывания флюида из скважины задвижка на линии дросселирования закрывается. Метод Бурильщика l l После вымывания флюида из скважины задвижка на линии дросселирования закрывается. При заглушенной скважине раствор в емкостях утяжеляется до плотности, достаточной для глушения.

Метод Бурильщика l l После утяжеления раствор в скважине замещается на раствор с рассчитанной Метод Бурильщика l l После утяжеления раствор в скважине замещается на раствор с рассчитанной плотностью для глушения при одновременном поддержании необходимого давления на проявляющий пласт. Это давление регулируется следующим образом:

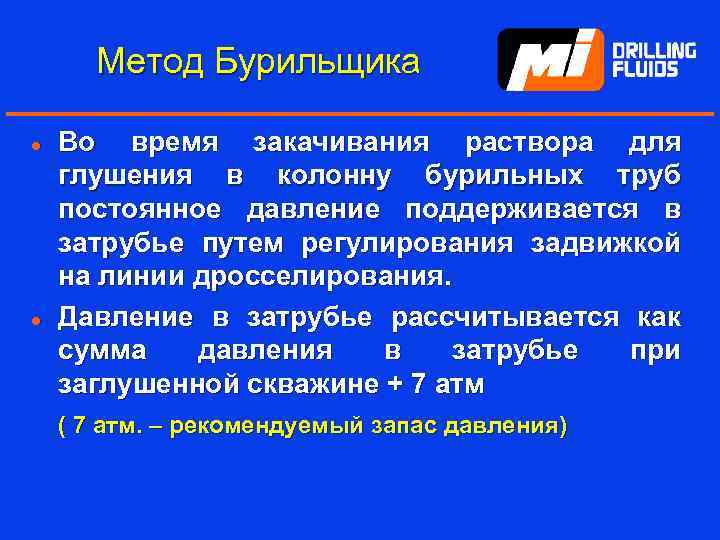

Метод Бурильщика l l Во время закачивания раствора для глушения в колонну бурильных труб Метод Бурильщика l l Во время закачивания раствора для глушения в колонну бурильных труб постоянное давление поддерживается в затрубье путем регулирования задвижкой на линии дросселирования. Давление в затрубье рассчитывается как сумма давления в затрубье при заглушенной скважине + 7 атм ( 7 атм. – рекомендуемый запас давления)

Метод Бурильщика l l После того, как раствор, прокачиваемый внутри бурильных труб, достигнет долота, Метод Бурильщика l l После того, как раствор, прокачиваемый внутри бурильных труб, достигнет долота, постоянное давление на пласт будет регулироваться поддержанием постоянного давления на стояке. Постоянное давление регулируется задвижкой на линии дросселирования при постоянной скорости прокачки.

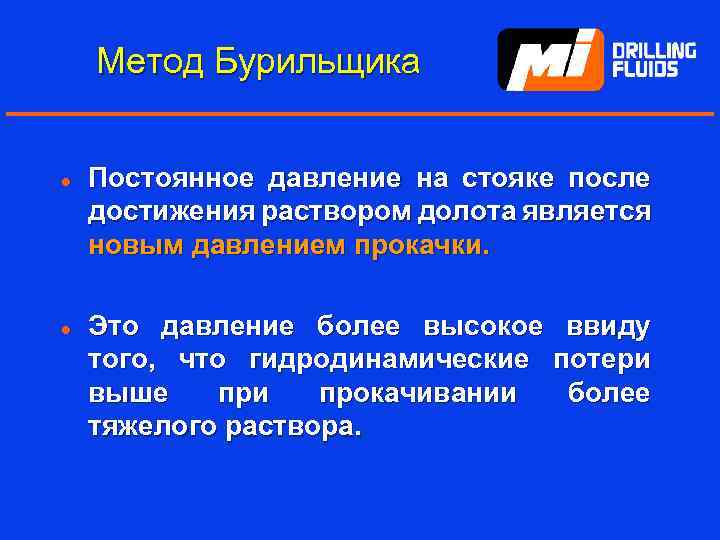

Метод Бурильщика l l Постоянное давление на стояке после достижения раствором долота является новым Метод Бурильщика l l Постоянное давление на стояке после достижения раствором долота является новым давлением прокачки. Это давление более высокое ввиду того, что гидродинамические потери выше при прокачивании более тяжелого раствора.

Метод Бурильщика l Новое давление прокачки рассчитывается следующим образом: Метод Бурильщика l Новое давление прокачки рассчитывается следующим образом:

Метод Бурильщика l l где: Pn = Новое давление прокачки (пониженные ходы) l Po Метод Бурильщика l l где: Pn = Новое давление прокачки (пониженные ходы) l Po = Давление прокачки (пониженные ходы) l l Mud Wt. K = Плотность раствора глушения Mud Wt. O = Плотность раствора в скважине

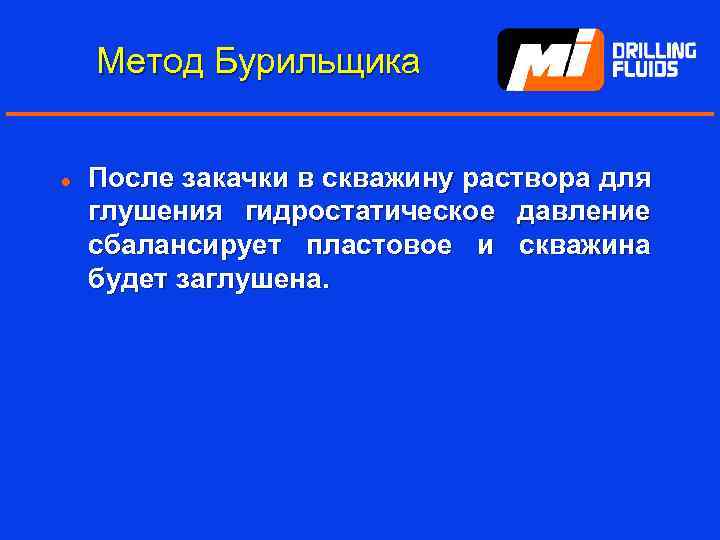

Метод Бурильщика l После закачки в скважину раствора для глушения гидростатическое давление сбалансирует пластовое Метод Бурильщика l После закачки в скважину раствора для глушения гидростатическое давление сбалансирует пластовое и скважина будет заглушена.

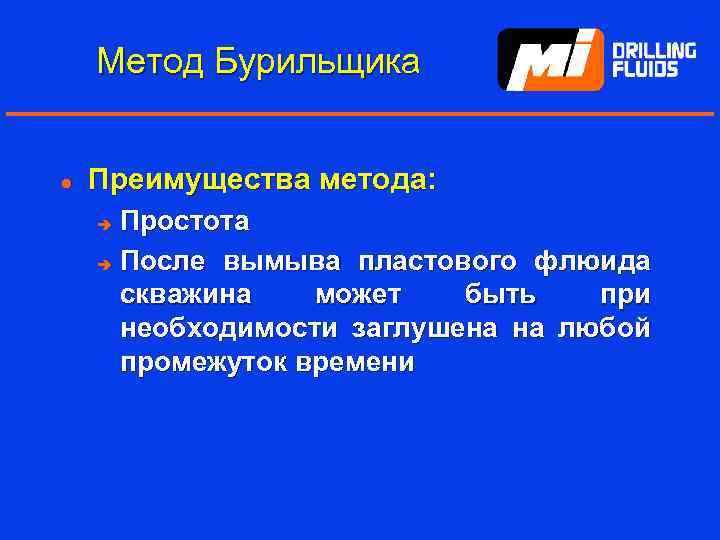

Метод Бурильщика l Преимущества метода: Простота è После вымыва пластового флюида скважина может быть Метод Бурильщика l Преимущества метода: Простота è После вымыва пластового флюида скважина может быть при необходимости заглушена на любой промежуток времени è

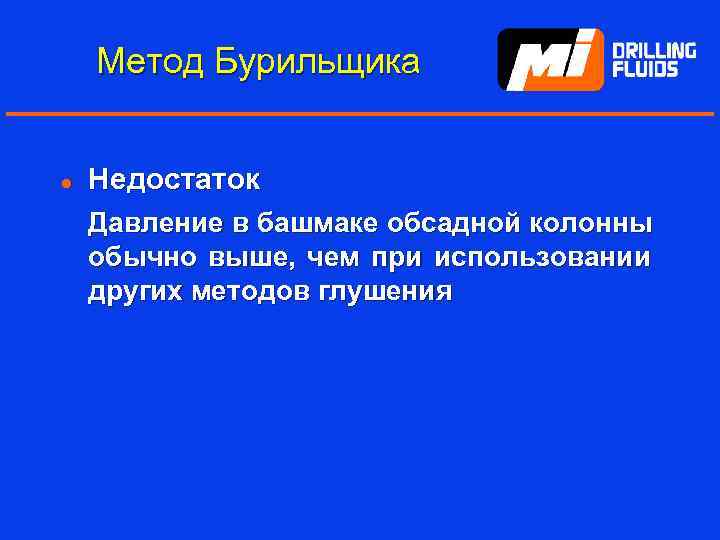

Метод Бурильщика l Недостаток Давление в башмаке обсадной колонны обычно выше, чем при использовании Метод Бурильщика l Недостаток Давление в башмаке обсадной колонны обычно выше, чем при использовании других методов глушения

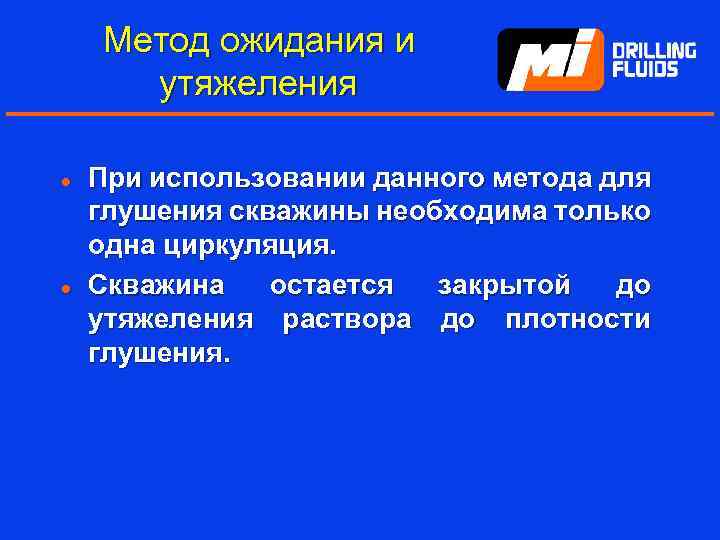

Метод ожидания и утяжеления l l При использовании данного метода для глушения скважины необходима Метод ожидания и утяжеления l l При использовании данного метода для глушения скважины необходима только одна циркуляция. Скважина остается закрытой до утяжеления раствора до плотности глушения.

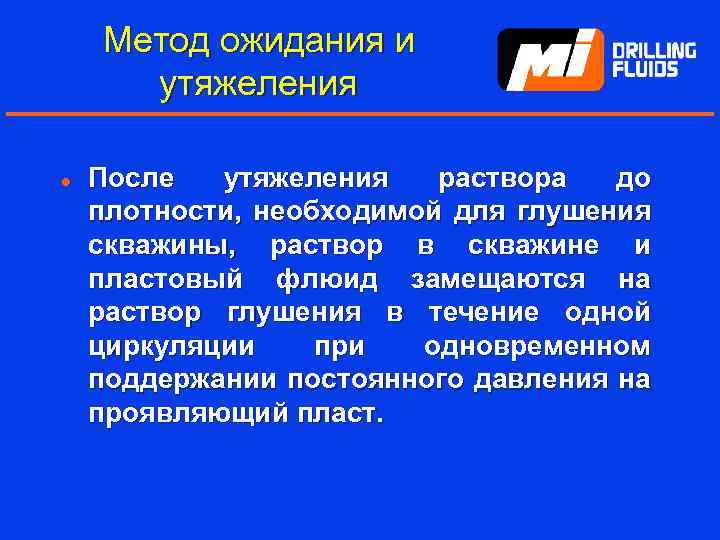

Метод ожидания и утяжеления l После утяжеления раствора до плотности, необходимой для глушения скважины, Метод ожидания и утяжеления l После утяжеления раствора до плотности, необходимой для глушения скважины, раствор в скважине и пластовый флюид замещаются на раствор глушения в течение одной циркуляции при одновременном поддержании постоянного давления на проявляющий пласт.

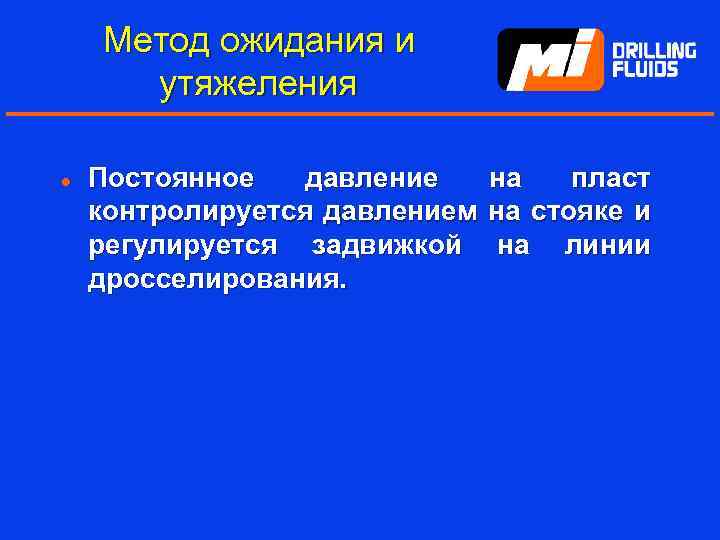

Метод ожидания и утяжеления l Постоянное давление на пласт контролируется давлением на стояке и Метод ожидания и утяжеления l Постоянное давление на пласт контролируется давлением на стояке и регулируется задвижкой на линии дросселирования.

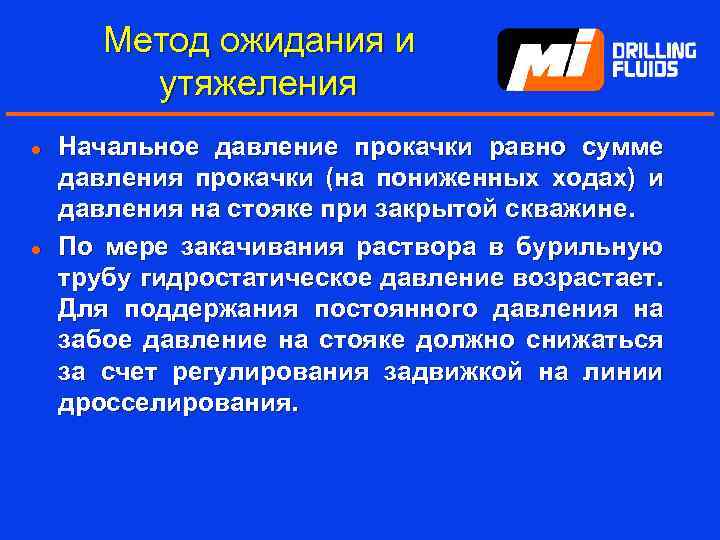

Метод ожидания и утяжеления l l Начальное давление прокачки равно сумме давления прокачки (на Метод ожидания и утяжеления l l Начальное давление прокачки равно сумме давления прокачки (на пониженных ходах) и давления на стояке при закрытой скважине. По мере закачивания раствора в бурильную трубу гидростатическое давление возрастает. Для поддержания постоянного давления на забое давление на стояке должно снижаться за счет регулирования задвижкой на линии дросселирования.

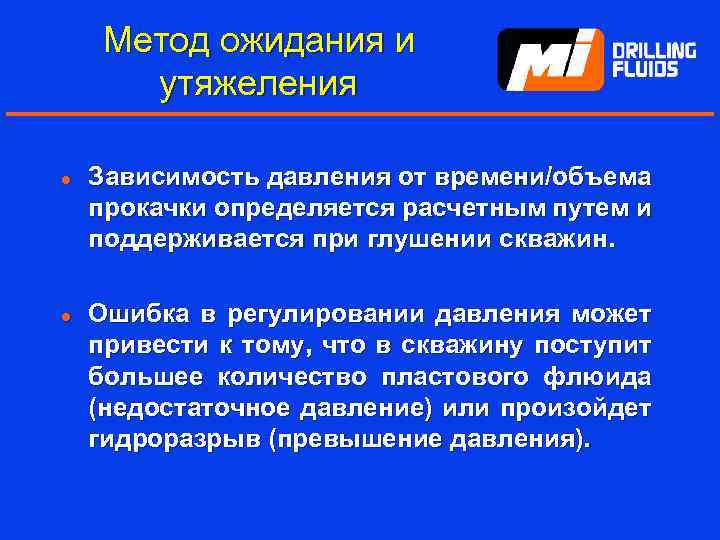

Метод ожидания и утяжеления l l Зависимость давления от времени/объема прокачки определяется расчетным путем Метод ожидания и утяжеления l l Зависимость давления от времени/объема прокачки определяется расчетным путем и поддерживается при глушении скважин. Ошибка в регулировании давления может привести к тому, что в скважину поступит большее количество пластового флюида (недостаточное давление) или произойдет гидроразрыв (превышение давления).

Метод ожидания и утяжеления l Преимущества метода: Для глушения скважины необходима только одна циркуляция Метод ожидания и утяжеления l Преимущества метода: Для глушения скважины необходима только одна циркуляция è Давление в башмаке обсадной колонны обычно ниже, чем при использовании других методов è

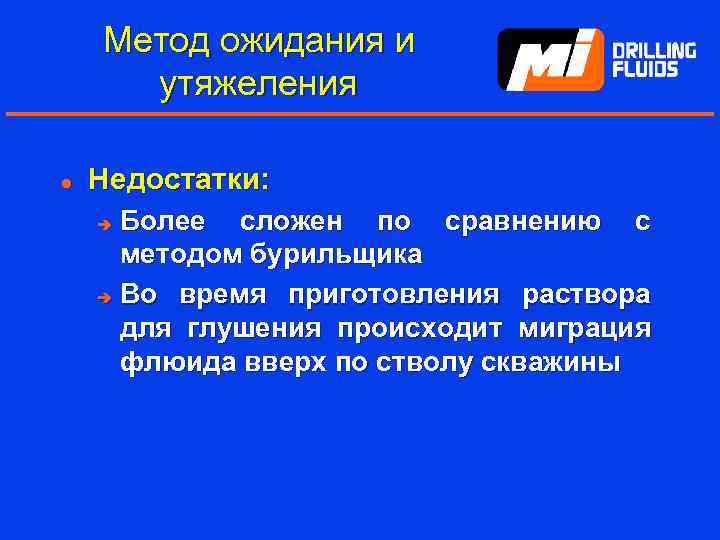

Метод ожидания и утяжеления l Недостатки: Более сложен по сравнению с методом бурильщика è Метод ожидания и утяжеления l Недостатки: Более сложен по сравнению с методом бурильщика è Во время приготовления раствора для глушения происходит миграция флюида вверх по стволу скважины è

Глушение скважин Рекомендации по приготовлению l l При закачке в скважину раствора для глушения Глушение скважин Рекомендации по приготовлению l l При закачке в скважину раствора для глушения неутяжеленный раствор поступает в резервные емкости. Плотность раствора, находящегося в емкостях, следует поддерживать путем обработки утяжелителями.
