Контактные датчики Контактные элементы датчики служат для

Контактные датчики Контактные элементы – датчики служат для замыкания цепей в автоматических системах. Контактное устройство состоит из профильного диска 3 , к которому прижимается ролик 2 с контактной группой. Диск кинематически связан со стрелкой 1 измерительного прибора. При изменении значения, регулируемой величины стрелка прибора и соответственно вращается диск 3. При достижении регулируемой величиной заданного предельного значения диск 3 отжимает вверх ролик 2 и замыкает электрический контакт. Электрический контакт замыкает, например, цепь исполнительного механизма (на рисунке не показан), который через регулирующий орган соответствующим образом воздействует на регулируемую величину. Настройка контактного устройства на его срабатывание при другом заданном предельном значении регулируемой величины осуществляется путем ослабления узла крепления диска 3 на оси, его перемещения вручную относительно оси и закрепления диска на оси в новом положении.

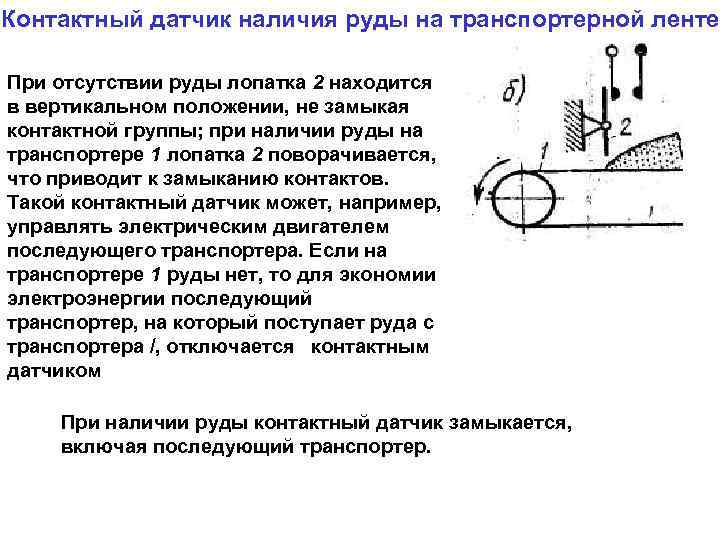

Контактный датчик наличия руды на транспортерной ленте При отсутствии руды лопатка 2 находится в вертикальном положении, не замыкая контактной группы; при наличии руды на транспортере 1 лопатка 2 поворачивается, что приводит к замыканию контактов. Такой контактный датчик может, например, управлять электрическим двигателем последующего транспортера. Если на транспортере 1 руды нет, то для экономии электроэнергии последующий транспортер, на который поступает руда с транспортера /, отключается контактным датчиком При наличии руды контактный датчик замыкается, включая последующий транспортер.

Контактный датчик, замыкающийся при определенном значении усилия Р. Настройка контактного датчика на срабатывание при заданном значении усилия Р осуществляется с помощью микрометрического винта 1, растягивающего пружину 2, воздействие которой на контактную группу направлено в сторону, противоположную воздействию от усилия Р. Все рассмотренные элементы имеют вид статической характеристики представленной на рисунке Входной величиной Хвх контактного элемента является угол поворота диска 3, наличие (отсутствие) руды на транспортере, значение усилия Р Выходной величиной всех контактных элементов является состояние контактной группы (замкнуто- разомкнуто)

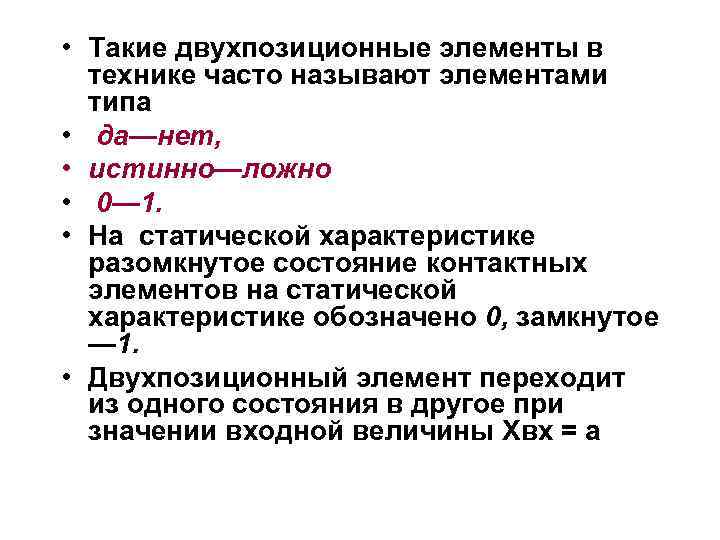

• Такие двухпозиционные элементы в технике часто называют элементами типа • да—нет, • истинно—ложно • 0— 1. • На статической характеристике разомкнутое состояние контактных элементов на статической характеристике обозначено 0, замкнутое — 1. • Двухпозиционный элемент переходит из одного состояния в другое при значении входной величины Хвх = а
