Конструкторский документооборот с использованием новых стандартов ЕСКД. Пичёв Сергей Владимирович Руководитель отдела НИЦ САLS-технологий “Прикладная логистика”

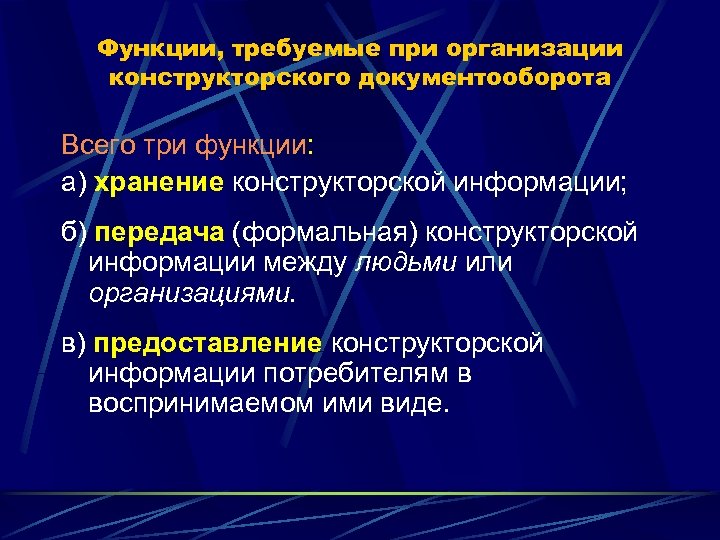

Функции, требуемые при организации конструкторского документооборота Всего три функции: а) хранение конструкторской информации; б) передача (формальная) конструкторской информации между людьми или организациями. в) предоставление конструкторской информации потребителям в воспринимаемом ими виде.
Определения: Хранилище данных – форма представления данных, обеспечивающая организацию хранения информации в компьютерной системе. Документ – форма представления данных в виде их однозначно идентифицируемого набора на материальном носителе или в компьютерной среде, который может рассматриваться как единое целое в процессе документооборота. Эта форма - компьютерно-ориентированное представления данных, в которой они могут быть интерпретированы компьютерной системой. Человеко-ориентированная форма (human-oriented) - форма представление данных, в которой они могут непосредственно восприниматься человеком. Система отображения – программно-технические средства, обеспечивающие преобразование данных из внутренней формы представления во внешнюю.

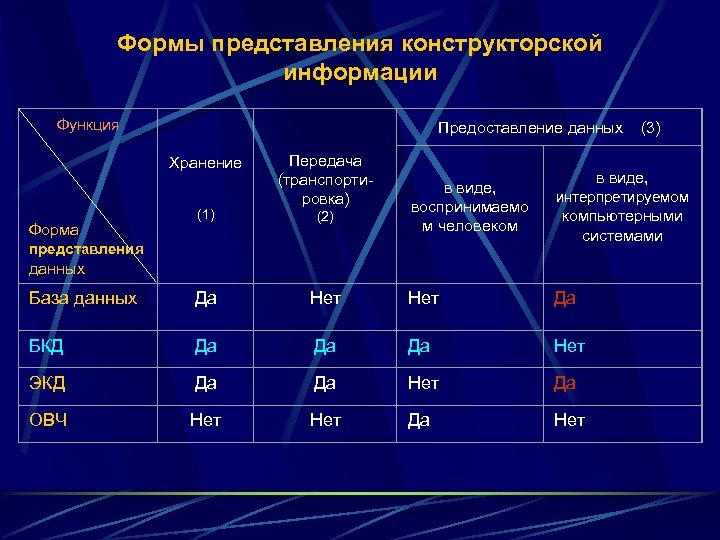

Формы представления конструкторской информации Функция Предоставление данных (3) Хранение Форма (1) Передача (транспортировка) (2) в виде, воспринимаемо м человеком представления в виде, интерпретируемом компьютерными системами данных База данных Да Нет Да БКД Да Да Да Нет ЭКД Да Да Нет Да ОВЧ Нет Да Нет

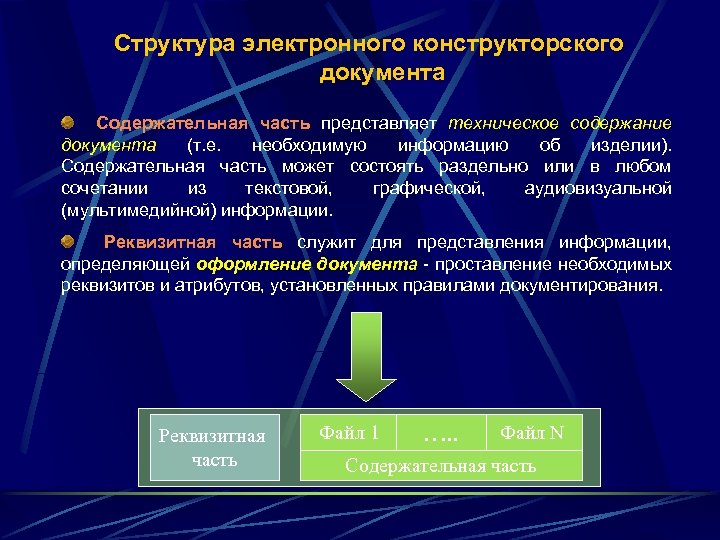

Структура электронного конструкторского документа Содержательная часть представляет техническое содержание документа (т. е. необходимую информацию об изделии). Содержательная часть может состоять раздельно или в любом сочетании из текстовой, графической, аудиовизуальной (мультимедийной) информации. Реквизитная часть служит для представления информации, определяющей оформление документа - проставление необходимых реквизитов и атрибутов, установленных правилами документирования. Реквизитная часть Файл 1 …. . Файл N Содержательная часть
Виды электронных КД Подразделяют на виды в зависимости от состава и способа организации содержательной части в простом документе содержательная часть реализована в виде одного файла; в составном документе содержательная часть реализована в виде нескольких файлов, связанных друг с другом ссылками, как правило определяемыми применяемым форматом данных; в агрегированном документе содержательная часть реализована в виде нескольких файлов, информационно связанных друг с другом.

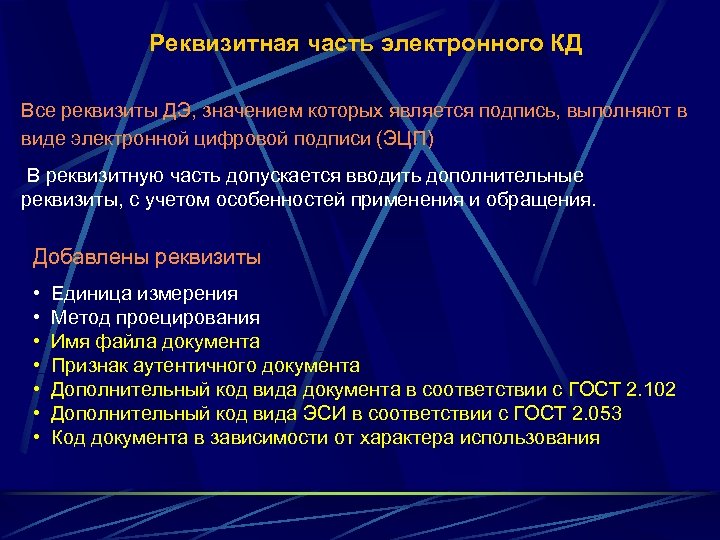

Реквизитная часть электронного КД Все реквизиты ДЭ, значением которых является подпись, выполняют в виде электронной цифровой подписи (ЭЦП) В реквизитную часть допускается вводить дополнительные реквизиты, с учетом особенностей применения и обращения. Добавлены реквизиты • Единица измерения • Метод проецирования • Имя файла документа • Признак аутентичного документа • Дополнительный код вида документа в соответствии с ГОСТ 2. 102 • Дополнительный код вида ЭСИ в соответствии с ГОСТ 2. 053 • Код документа в зависимости от характера использования

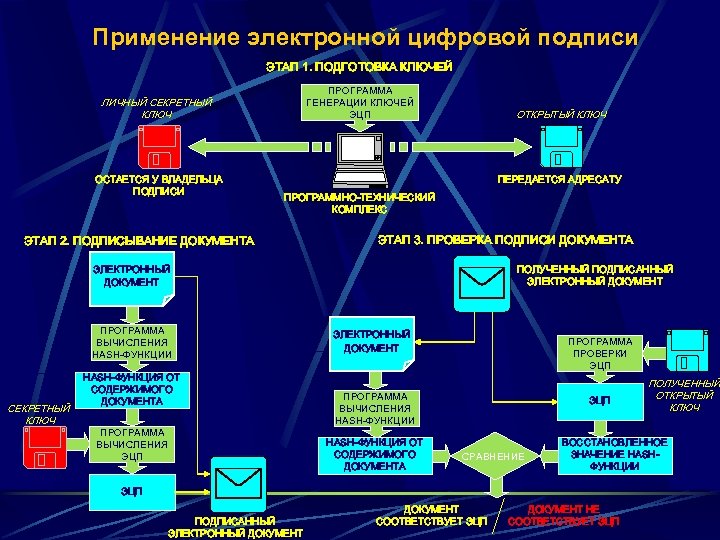

Применение электронной цифровой подписи ЭТАП 1. ПОДГОТОВКА КЛЮЧЕЙ ПРОГРАММА ГЕНЕРАЦИИ КЛЮЧЕЙ ЭЦП ЛИЧНЫЙ СЕКРЕТНЫЙ КЛЮЧ ОСТАЕТСЯ У ВЛАДЕЛЬЦА ПОДПИСИ ОТКРЫТЫЙ КЛЮЧ ПЕРЕДАЕТСЯ АДРЕСАТУ ПРОГРАММНО-ТЕХНИЧЕСКИЙ КОМПЛЕКС ЭТАП 2. ПОДПИСЫВАНИЕ ДОКУМЕНТА ЭТАП 3. ПРОВЕРКА ПОДПИСИ ДОКУМЕНТА ЭЛЕКТРОННЫЙ ДОКУМЕНТ ПРОГРАММА ВЫЧИСЛЕНИЯ HASH-ФУНКЦИИ СЕКРЕТНЫЙ КЛЮЧ HASH-ФУНКЦИЯ ОТ СОДЕРЖИМОГО ДОКУМЕНТА ПРОГРАММА ВЫЧИСЛЕНИЯ ЭЦП ПОЛУЧЕННЫЙ ПОДПИСАННЫЙ ЭЛЕКТРОННЫЙ ДОКУМЕНТ ПРОГРАММА ПРОВЕРКИ ЭЦП ПРОГРАММА ВЫЧИСЛЕНИЯ HASH-ФУНКЦИИ HASH-ФУНКЦИЯ ОТ СОДЕРЖИМОГО ДОКУМЕНТА ЭЦП СРАВНЕНИЕ ВОССТАНОВЛЕННОЕ ЗНАЧЕНИЕ HASHФУНКЦИИ ЭЦП ПОДПИСАННЫЙ ЭЛЕКТРОННЫЙ ДОКУМЕНТ СООТВЕТСТВУЕТ ЭЦП ПОЛУЧЕННЫЙ ОТКРЫТЫЙ КЛЮЧ ДОКУМЕНТ НЕ СООТВЕТСТВУЕТ ЭЦП

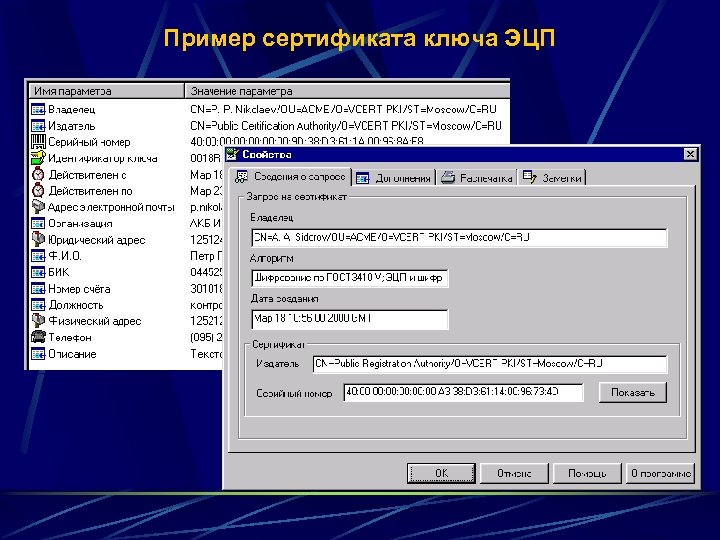

Пример сертификата ключа ЭЦП

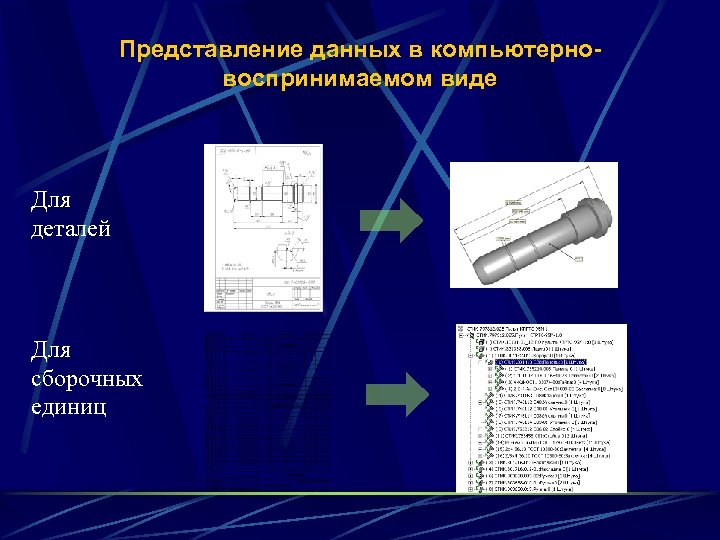

Представление данных в компьютерновоспринимаемом виде Для деталей Для сборочных единиц

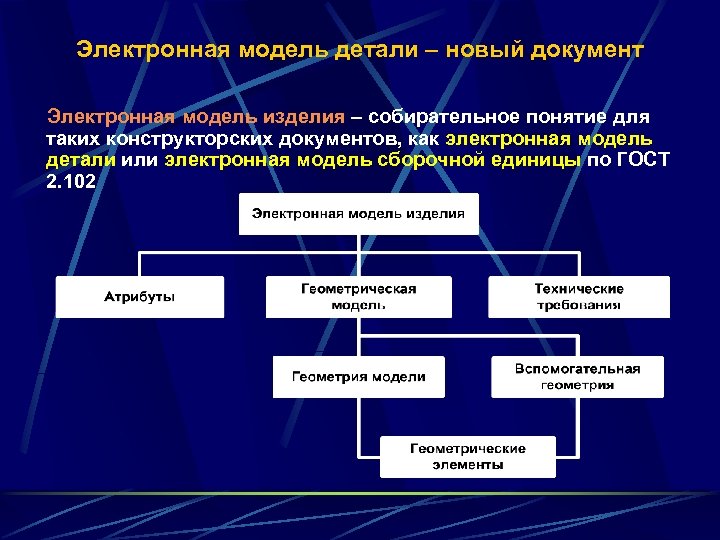

Электронная модель детали – новый документ Электронная модель изделия – собирательное понятие для таких конструкторских документов, как электронная модель детали или электронная модель сборочной единицы по ГОСТ 2. 102

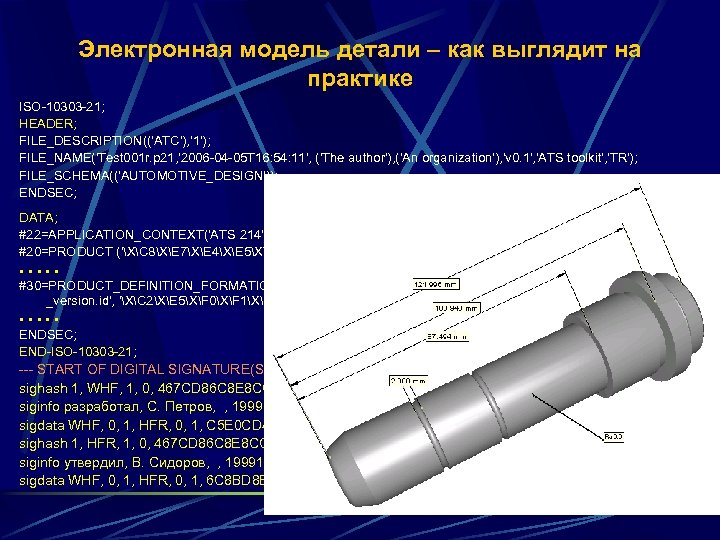

Электронная модель детали – как выглядит на практике ISO-10303 -21; HEADER; FILE_DESCRIPTION(('ATC'), '1'); FILE_NAME('Test 001 r. p 21, '2006 -04 -05 T 16: 54: 11', ('The author'), ('An organization'), 'v 0. 1', 'ATS toolkit', 'TR'); FILE_SCHEMA(('AUTOMOTIVE_DESIGN')); ENDSEC; DATA; #22=APPLICATION_CONTEXT('ATS 214'); #20=PRODUCT ('XC 8XE 7XE 4XE 5XEBXE 8XE 51. id', . . . #30=PRODUCT_DEFINITION_FORMATION('XC 2XE 5XF 0XF 1XE 8XFFXC 8XE 7XE 4XE 5XEBXE 8XE 51 _version. id', 'XC 2XE 5XF 0XF 1XE 8XFFXC 8XE 7XE 4XE 5XEBXE 8XE 51_version. description', #20); . . . ENDSEC; END-ISO-10303 -21; --- START OF DIGITAL SIGNATURE(S) GOST 3410. --sighash 1, WHF, 1, 0, 467 CD 86 C 8 E 8 CC 10 E 2 A 8 BD 5 FB 045 C 50 B 834 DC 556 F siginfo разработал, C. Петров, , 19991120/1255: 43, 1, NONE sigdata WHF, 0, 1, HFR, 0, 1, C 5 E 0 CD 47606 C 8 BD 8 E 8 C 9 FBA 4 DC 50 B 5678 C 8385 F 43 sighash 1, HFR, 1, 0, 467 CD 86 C 8 E 8 CC 10 E 2 A 8 BD 5 FB 045 C 50 B 834 DC 556 F siginfo утвердил, В. Сидоров, , 19991221/0959: 42, 1, NONE sigdata WHF, 0, 1, HFR, 0, 1, 6 C 8 BD 8 E 8 CC 5 E 0 CD 4760985 FBA 456783 FC DC 50 B 843

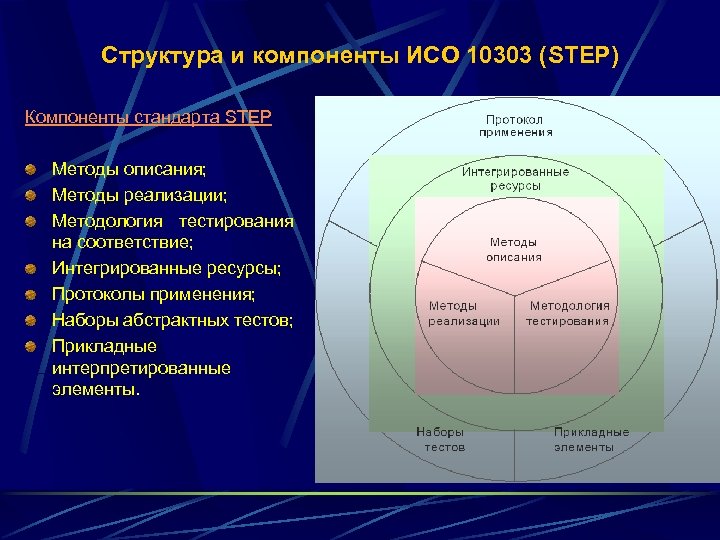

Структура и компоненты ИСО 10303 (STEP) Компоненты стандарта STEP Методы описания; Методы реализации; Методология тестирования на соответствие; Интегрированные ресурсы; Протоколы применения; Наборы абстрактных тестов; Прикладные интерпретированные элементы.

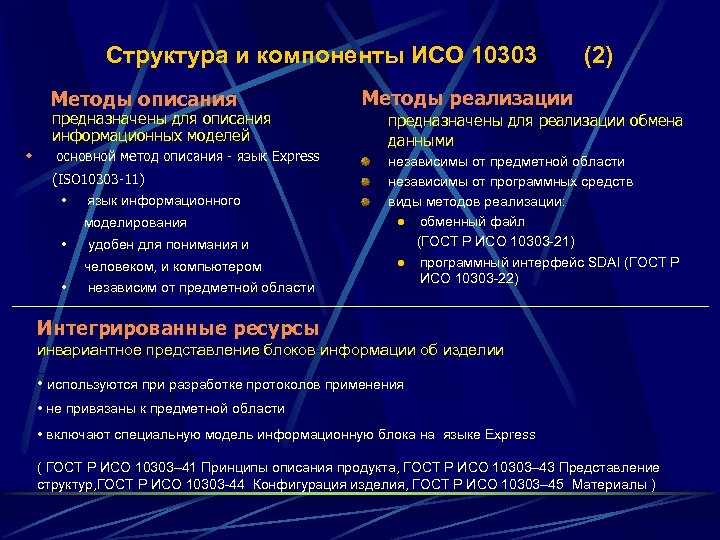

Структура и компоненты ИСО 10303 (2) Методы описания предназначены для описания информационных моделей w основной метод описания - язык Express (ISO 10303 -11) • язык информационного моделирования • удобен для понимания и человеком, и компьютером • независим от предметной области Методы реализации предназначены для реализации обмена данными независимы от предметной области независимы от программных средств виды методов реализации: l обменный файл (ГОСТ Р ИСО 10303 -21) l программный интерфейс SDAI (ГОСТ Р ИСО 10303 -22) Интегрированные ресурсы инвариантное представление блоков информации об изделии • используются при разработке протоколов применения • не привязаны к предметной области • включают специальную модель информационную блока на языке Еxpress ( ГОСТ Р ИСО 10303– 41 Принципы описания продукта, ГОСТ Р ИСО 10303– 43 Представление структур, ГОСТ Р ИСО 10303 -44 Конфигурация изделия, ГОСТ Р ИСО 10303– 45 Материалы )

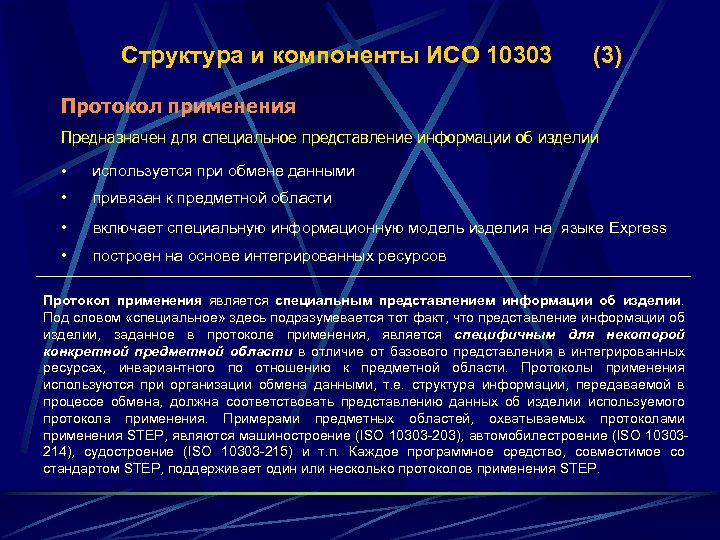

Структура и компоненты ИСО 10303 (3) Протокол применения Предназначен для специальное представление информации об изделии • используется при обмене данными • привязан к предметной области • включает специальную информационную модель изделия на языке Еxpress • построен на основе интегрированных ресурсов Протокол применения является специальным представлением информации об изделии. Под словом «специальное» здесь подразумевается тот факт, что представление информации об изделии, заданное в протоколе применения, является специфичным для некоторой конкретной предметной области в отличие от базового представления в интегрированных ресурсах, инвариантного по отношению к предметной области. Протоколы применения используются при организации обмена данными, т. е. структура информации, передаваемой в процессе обмена, должна соответствовать представлению данных об изделии используемого протокола применения. Примерами предметных областей, охватываемых протоколами применения STEP, являются машиностроение (ISO 10303 -203), автомобилестроение (ISO 10303214), судостроение (ISO 10303 -215) и т. п. Каждое программное средство, совместимое со стандартом STEP, поддерживает один или несколько протоколов применения STEP.

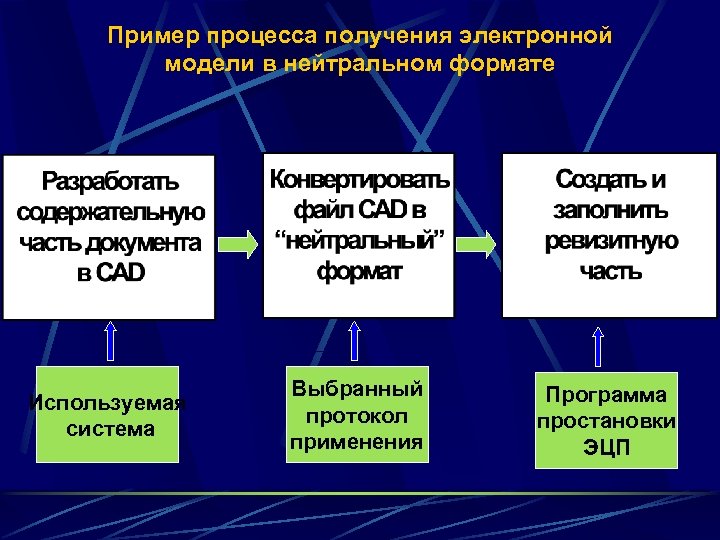

Пример процесса получения электронной модели в нейтральном формате Используемая система Выбранный протокол применения Программа простановки ЭЦП

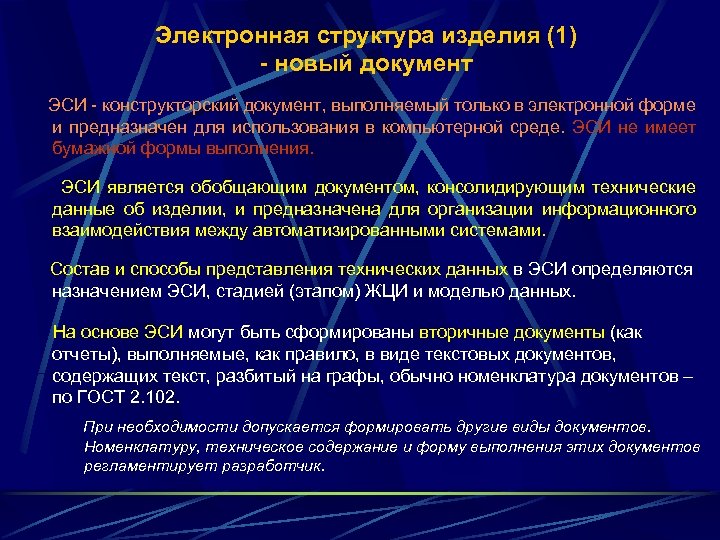

Электронная структура изделия (1) - новый документ ЭСИ - конструкторский документ, выполняемый только в электронной форме и предназначен для использования в компьютерной среде. ЭСИ не имеет бумажной формы выполнения. ЭСИ является обобщающим документом, консолидирующим технические данные об изделии, и предназначена для организации информационного взаимодействия между автоматизированными системами. Состав и способы представления технических данных в ЭСИ определяются назначением ЭСИ, стадией (этапом) ЖЦИ и моделью данных. На основе ЭСИ могут быть сформированы вторичные документы (как отчеты), выполняемые, как правило, в виде текстовых документов, содержащих текст, разбитый на графы, обычно номенклатура документов – по ГОСТ 2. 102. При необходимости допускается формировать другие виды документов. Номенклатуру, техническое содержание и форму выполнения этих документов регламентирует разработчик.

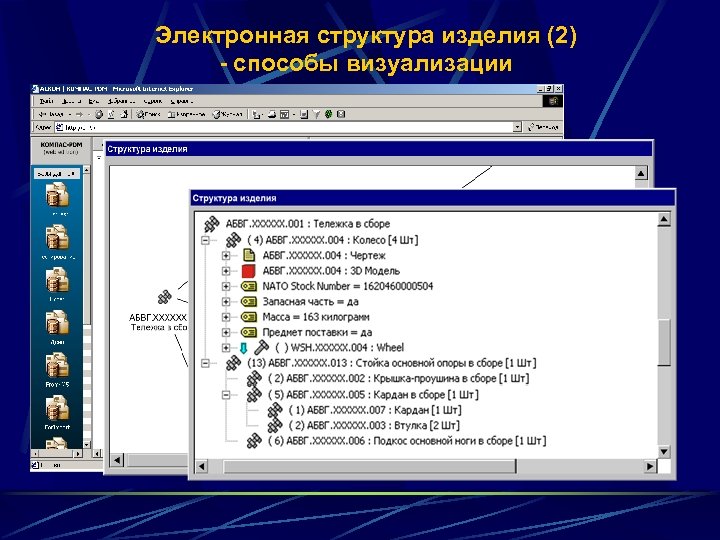

Электронная структура изделия (2) - способы визуализации

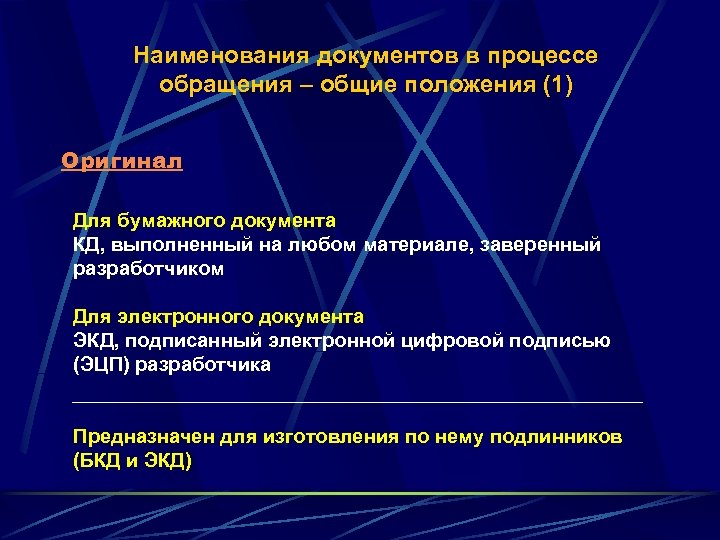

Наименования документов в процессе обращения – общие положения (1) Оригинал Для бумажного документа КД, выполненный на любом материале, заверенный разработчиком Для электронного документа ЭКД, подписанный электронной цифровой подписью (ЭЦП) разработчика Предназначен для изготовления по нему подлинников (БКД и ЭКД)
Наименования документов в процессе обращения – общие положения (2) Подлинник Для бумажного документа КД, оформленный подлинными установленными собственноручными подписями и выполненный на любом материале Для электронного документа ЭКД , оформленный установленными ЭЦП (электронным аналогом собственноручной подписи) Предназначен и позволяет изготавливать по нему копии (БКД и ЭКД)
Наименования документов в процессе обращения – общие положения (3) Копия Для бумажного документа КД, выполненный способом, обеспечивающим его идентичность (аутентичность) с подлинником (дубликатом), подписанный установленными собственноручными подписями лиц, ответственных за его изготовление Для электронного документа ЭКД, выполненный способом, обеспечивающим идентичность (аутентичность) его содержательной части с ЭКД-подлинником (дубликатом), подписанный установленными ЭЦП лиц, ответственных за его изготовление Предназначен для непосредственного использования при разработке, в производстве, эксплуатации, ремонте изделий

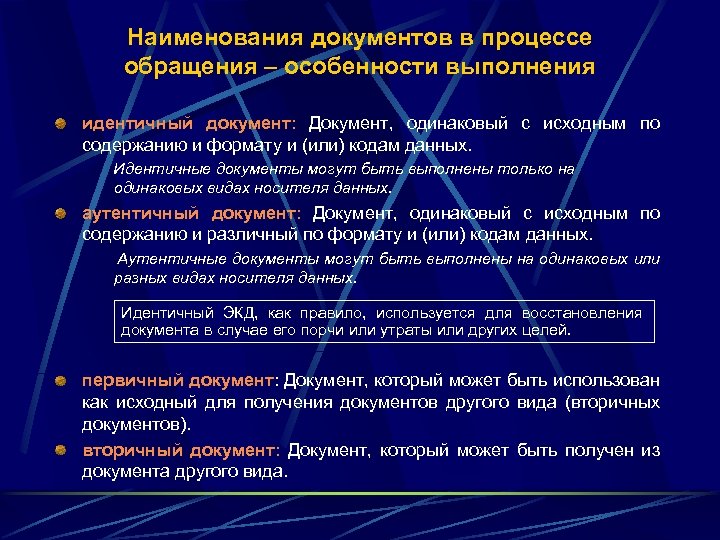

Наименования документов в процессе обращения – особенности выполнения идентичный документ: Документ, одинаковый с исходным по содержанию и формату и (или) кодам данных. Идентичные документы могут быть выполнены только на одинаковых видах носителя данных. аутентичный документ: Документ, одинаковый с исходным по содержанию и различный по формату и (или) кодам данных. Аутентичные документы могут быть выполнены на одинаковых или разных видах носителя данных. Идентичный ЭКД, как правило, используется для восстановления документа в случае его порчи или утраты или других целей. первичный документ: Документ, который может быть использован как исходный для получения документов другого вида (вторичных документов). вторичный документ: Документ, который может быть получен из документа другого вида.

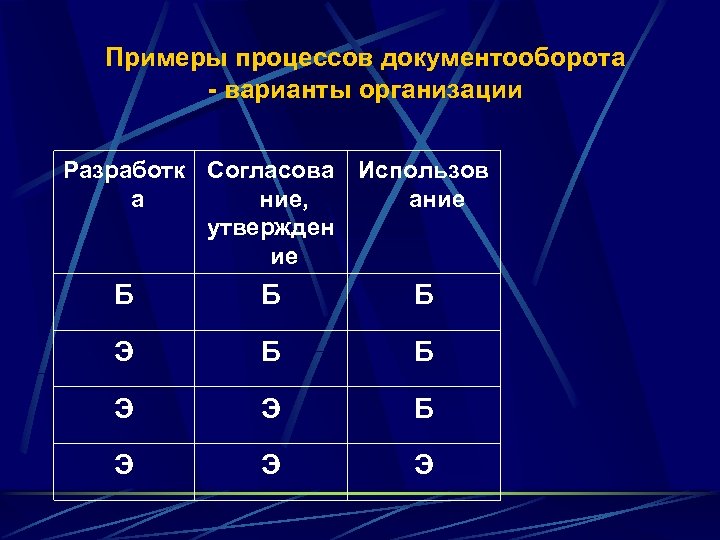

Примеры процессов документооборота - варианты организации Разработк Согласова Использов а ние, ание утвержден ие Б Б Б Э Э Э

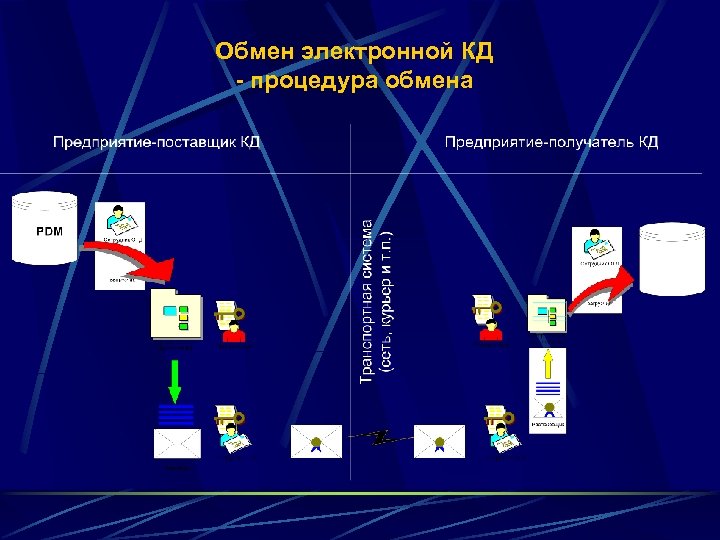

Обмен электронной КД - процедура обмена
Примеры процессов документооборота - применение преобразований 1. Разработка чертежа на бумаге, утверждающие подписи на бумаге, использование в электронной форме Д БКД-П БКД-К ЭКД-К (2 DR) 2. Разработка чертежа на бумаге, утверждающие подписи в электронной форме, использование в электронной форме Д ЭД(2 DR) ЭКД-О(2 DR) ЭКД-П ЭКД-К (2 DR) 3. Разработка в электронной форме (векторный чертеж), утверждающие подписи в электронной форме, использование в электронной форме ЭД(2 DV) ЭКД-О(2 DV) ЭКД-П(2 DV) ЭКД-К (2 DV/2 DR) 4. Разработка в электронной форме (векторный чертеж), утверждающие подписи в электронной форме, использование на бумаге ЭД(2 DV) ЭКД-О(2 DV) ЭКД-П(2 DV) Д БКД-К 5. Разработка в электронной форме (векторный чертеж), утверждающие подписи на бумаге, использование на бумаге ЭД(2 DV) Д БКД-П БКД-К 6. Разработка в электронной форме (3 D модель + векторный чертеж), утверждающие подписи в электронной форме, использование в электронной форме и частично бумажной форме ЭД(3 D) (4) ЭКД-О(3 D) (5) ЭКД-П(3 D) ЧОП (3 D) 2 DR – 2 D изображение растровое 2 DV - векторное 2 D изображение 3 D – объемная модель
Эволюционный переход к электронному документообороту Разработк Согласова Использов а ние, ание утвержден ие Б Б Б Э Э Э
СПАСИБО ЗА ВНИМАНИЕ ВОПРОСЫ: Пичёв Сергей Владимирович Руководитель отдела НИЦ САLS-технологий “Прикладная логистика” тел: 955 -5137 e-mail: pitchev@apl. ru http: www. cals. ru
