Конструкторская документация и оформление чертежей по

Конструкторская документация и оформление чертежей по ЕСКД

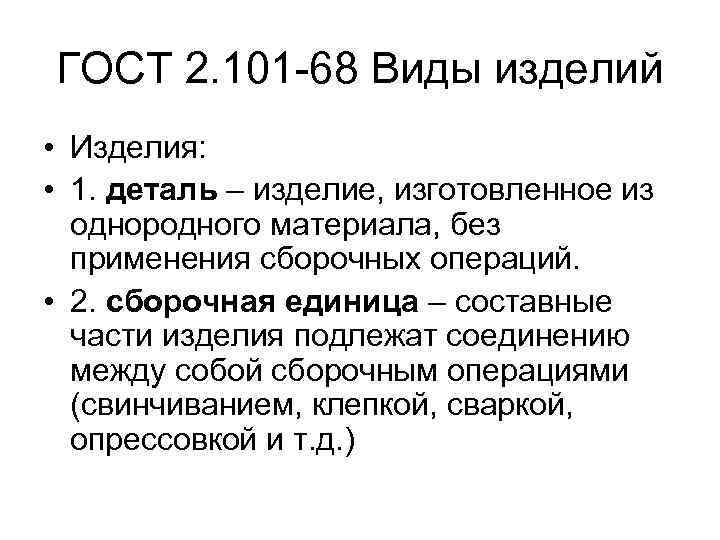

ГОСТ 2. 101 -68 Виды изделий • Изделия: • 1. деталь – изделие, изготовленное из однородного материала, без применения сборочных операций. • 2. сборочная единица – составные части изделия подлежат соединению между собой сборочным операциями (свинчиванием, клепкой, сваркой, опрессовкой и т. д. )

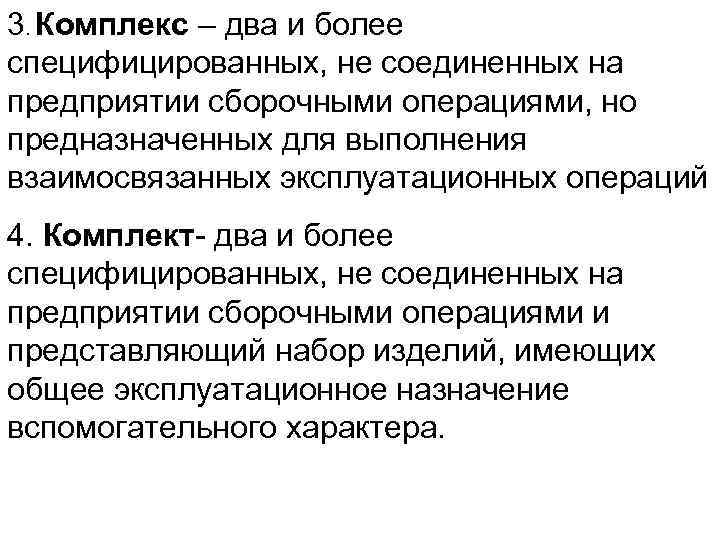

3. Комплекс – два и более специфицированных, не соединенных на предприятии сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных операций 4. Комплект- два и более специфицированных, не соединенных на предприятии сборочными операциями и представляющий набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера.

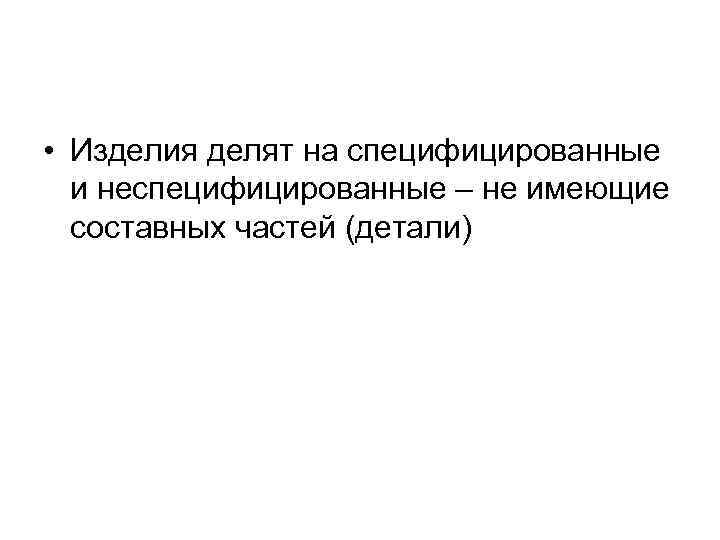

• Изделия делят на специфицированные и неспецифицированные – не имеющие составных частей (детали)

Структура изделий

ГОСТ 2. 102 -68 Виды и комплектность конструкторских документов 1. Чертеж детали – документ, содержащий изображение детали и др данные, необходимые для её изготовления и контроля 2. Сборочный чертеж – документ, содержащий изображение сборочной единицы и др данные, необх для её сборки и контроля. 3. Чертеж общего вида – документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы 4. Спецификация – документ, определяющий состав сборочной единицы, комплекса или комплекта 5. Пояснительная записка – документ, содержащий описание устройства и принцип действия разрабатываемого изделия, а также обоснование принятых при разработке технических и технико- экономических решений

Спецификация (по ГОСТ 2. 106 -96) Форма основной надписи -2(на первом листе) и 2 а (на последующих листах) Разделы спецификации: Документация (все документы, кроме спецификации, ведомости эксплуатационных документов и ведомости документов для ремонта) Комплексы Сборочные единицы Детали Стандартные изделия Прочие изделия Материалы Комплекты
