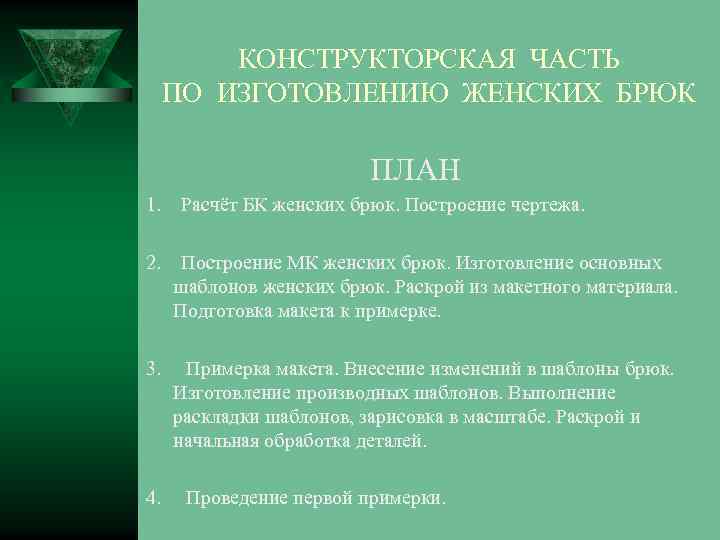

КОНСТРУКТОРСКАЯ ЧАСТЬ ПО ИЗГОТОВЛЕНИЮ ЖЕНСКИХ БРЮК ПЛАН 1. Расчёт БК женских брюк. Построение чертежа. 2. Построение МК женских брюк. Изготовление основных шаблонов женских брюк. Раскрой из макетного материала. Подготовка макета к примерке. 3. Примерка макета. Внесение изменений в шаблоны брюк. Изготовление производных шаблонов. Выполнение раскладки шаблонов, зарисовка в масштабе. Раскрой и начальная обработка деталей. 4. Проведение первой примерки.
КОНСТРУИРОВАНИЕ БК ЖЕНСКИХ БРЮК по ЕМКО СЭВ ПРЕПОДАВАТЕЛЬ Серова Инга Валериевна
РАЗМЕРНЫЕ ПРИЗНАКИ НЕОБХОДИМЫЕ ДЛЯ ПОСТРОЕНИЯ ЖЕНСКИХ БРЮК (по методике ЕМКО СЭВ) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Т 7 - высота линии талии Т 12 - высота подъягодичной складки Т 19 - обхват бёдер с учётом выступа живота Т 9 - высота коленной точки Т 25 - расстояние от линии талии до пола сбоку Т 26 - расстояние от линии талии до пола спереди Т 8 - высота остисто-подвздошной передней точки Т 27 - длина ноги по внутренней поверхности Т 1 - рост Т 22 - обхват колена Т 51 - обхват подъёма стопы Т 18 - обхват талии
ПРИБАВКИ ДЛЯ ПРЕКТИРОВАНИЯ ЖЕНСКИХ БРЮК 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. П 1=0, 17 П 5=2, 00 П 6=2, 10 П 7=1, 90 П 8=1, 50 П 9=0, 90 П 11=0, 39=П 12 П 15=3, 96=П 16 П 17=3, 41=П 18 П 19=3, 58=П 20 П 21=2, 92=П 22 П 23=2, 15 а 32=(0, 5 -1, 5)-корректировка радиуса в зависимости от степени облегания в области ягодиц а 34=(0 -1, 0)-корректировка радиуса в зависимости от степени облегания спереди а 31=(1, 0 -3, 5) зависит от требуемой кривизны средней линии задней части брюк. Для расчёта примем а 31=1, 5

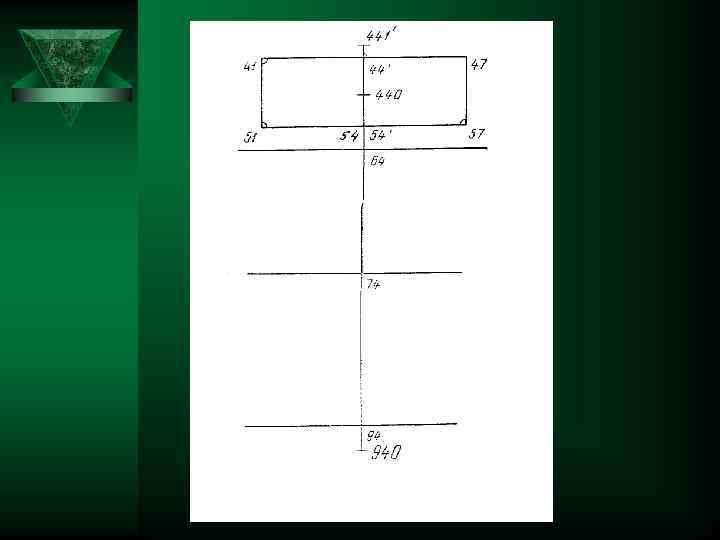

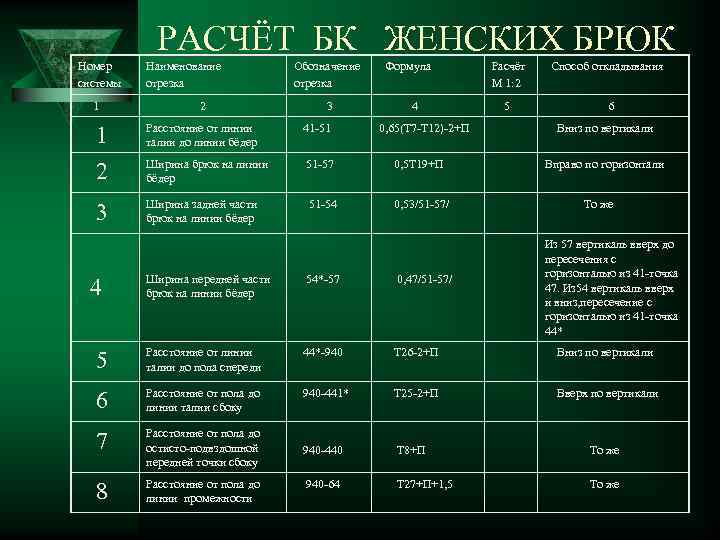

РАСЧЁТ БК ЖЕНСКИХ БРЮК Номер системы 1 Наименование отрезка 2 Обозначение отрезка 3 Формула 4 1 2 Расстояние от линии талии до линии бёдер 41 -51 0, 65(Т 7 -Т 12)-2+П Ширина брюк на линии бёдер 51 -57 0, 5 Т 19+П 3 Ширина задней части брюк на линии бёдер 51 -54 0, 53/51 -57/ Расчёт М 1: 2 5 Способ откладывания 6 Вниз по вертикали Вправо по горизонтали То же Из 57 вертикаль вверх до пересечения с горизонталью из 41 -точка 47. Из 54 вертикаль вверх и вниз, пересечение с горизонталью из 41 -точка 44* Ширина передней части брюк на линии бёдер 54*-57 0, 47/51 -57/ 5 Расстояние от линии талии до пола спереди 44*-940 Т 26 -2+П Вниз по вертикали 6 Расстояние от пола до линии талии сбоку 940 -441* Т 25 -2+П Вверх по вертикали 7 Расстояние от пола до остисто-подвздошной передней точки сбоку 940 -440 Т 8+П То же 8 Расстояние от пола до линии промежности 940 -64 Т 27+П+1, 5 То же 4

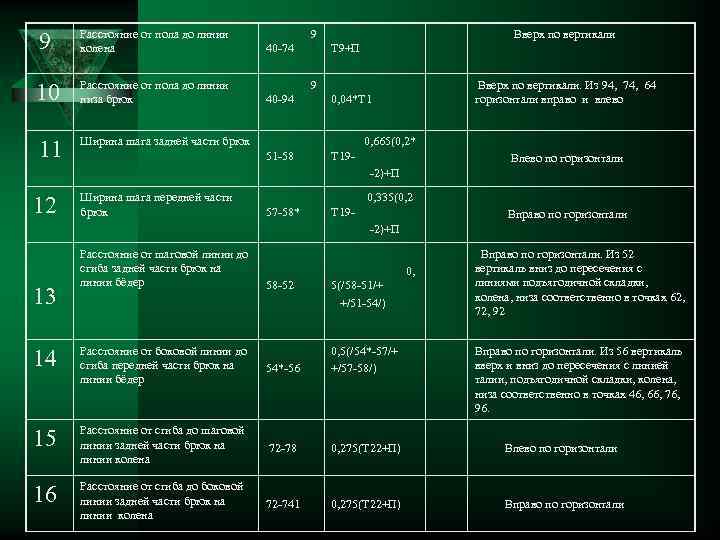

9 Расстояние от пола до линии колена 9 Вверх по вертикали 40 -74 10 Расстояние от пола до линии низа брюк 40 -94 0, 04*Т 1 11 Ширина шага задней части брюк 51 -58 Т 19 - Т 9+П 9 Вверх по вертикали. Из 94, 74, 64 горизонтали вправо и влево 0, 665(0, 2* Влево по горизонтали -2)+П 12 Ширина шага передней части брюк 0, 335(0, 2 57 -58* Т 19 - Вправо по горизонтали -2)+П 13 Расстояние от шаговой линии до сгиба задней части брюк на линии бёдер 0, 58 -52 5(/58 -51/+ +/51 -54/) Вправо по горизонтали. Из 52 вертикаль вниз до пересечения с линиями подъягодичной складки, колена, низа соответственно в точках 62, 72, 92 14 Расстояние от боковой линии до сгиба передней части брюк на линии бёдер 54*-56 0, 5(/54*-57/+ +/57 -58/) Вправо по горизонтали. Из 56 вертикаль вверх и вниз до пересечения с линией талии, подъягодичной складки, колена, низа соответственно в точках 46, 66, 76, 96. 15 Расстояние от сгиба до шаговой линии задней части брюк на линии колена 72 -78 0, 275(Т 22+П) Влево по горизонтали 16 Расстояние от сгиба до боковой линии задней части брюк на линии колена 72 -741 0, 275(Т 22+П) Вправо по горизонтали

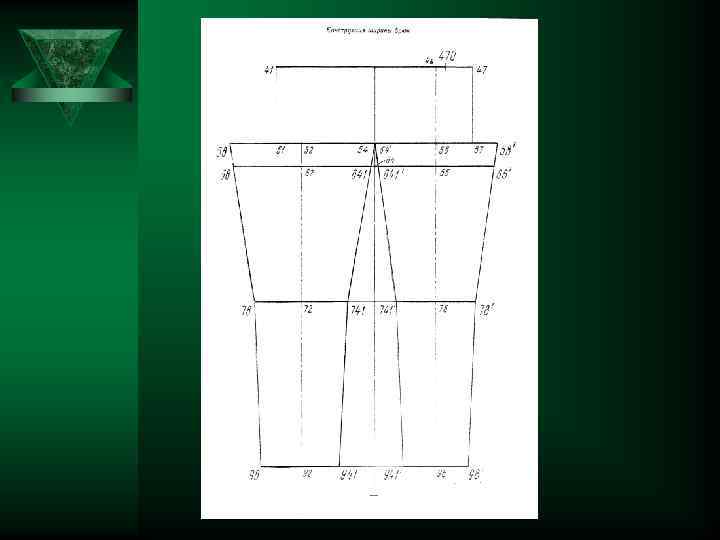

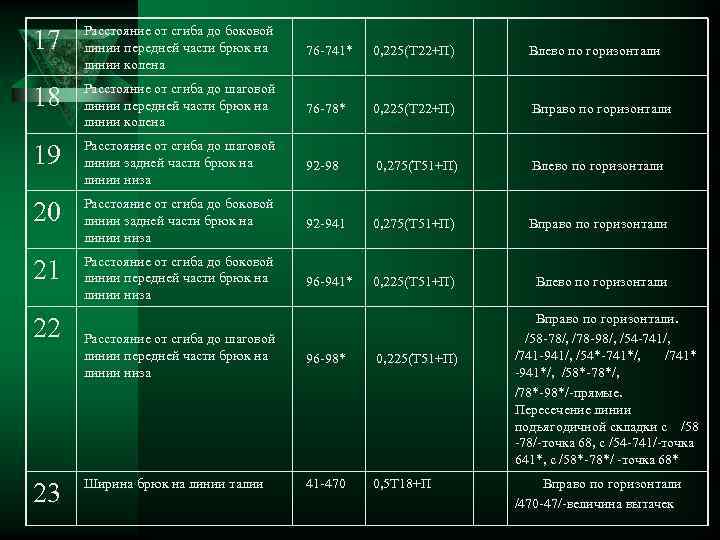

17 Расстояние от сгиба до боковой линии передней части брюк на линии колена 76 -741* 0, 225(Т 22+П) Влево по горизонтали 18 Расстояние от сгиба до шаговой линии передней части брюк на линии колена 76 -78* 0, 225(Т 22+П) Вправо по горизонтали 19 Расстояние от сгиба до шаговой линии задней части брюк на линии низа 92 -98 0, 275(Т 51+П) Влево по горизонтали 20 Расстояние от сгиба до боковой линии задней части брюк на линии низа 92 -941 0, 275(Т 51+П) Вправо по горизонтали 21 Расстояние от сгиба до боковой линии передней части брюк на линии низа 96 -941* 0, 225(Т 51+П) Влево по горизонтали 22 23 Расстояние от сгиба до шаговой линии передней части брюк на линии низа 96 -98* 0, 225(Т 51+П) Ширина брюк на линии талии 41 -470 0, 5 Т 18+П Вправо по горизонтали. /58 -78/, /78 -98/, /54 -741/, /741 -941/, /54*-741*/, /741* -941*/, /58*-78*/, /78*-98*/-прямые. Пересечение линии подъягодичной складки с /58 -78/-точка 68, с /54 -741/-точка 641*, с /58*-78*/ -точка 68* Вправо по горизонтали /470 -47/-величина вытачек

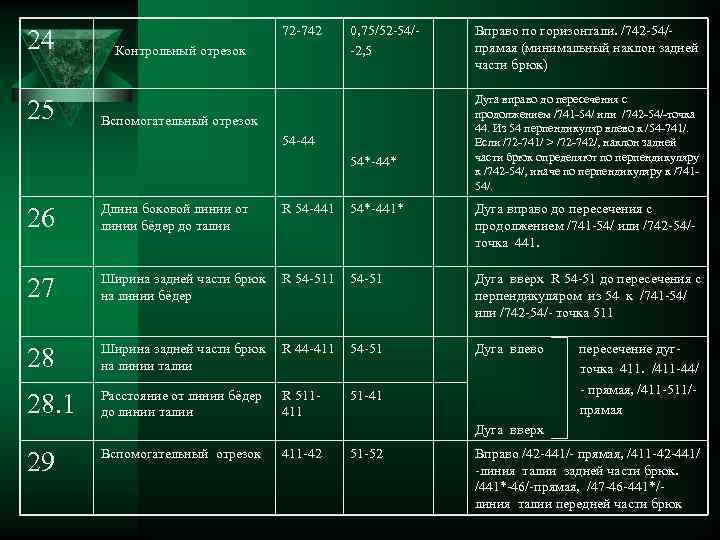

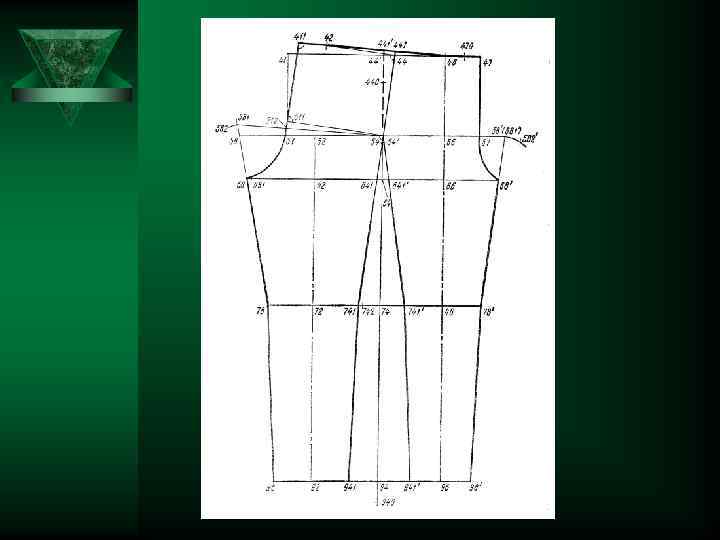

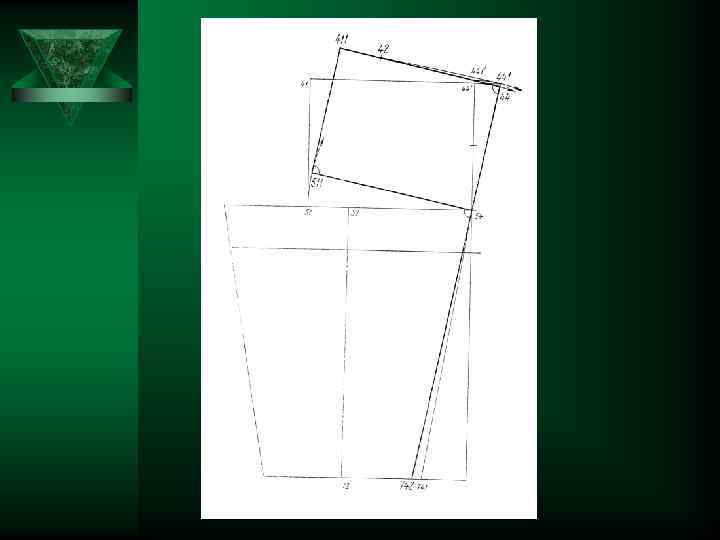

24 25 72 -742 Контрольный отрезок 0, 75/52 -54/-2, 5 Вспомогательный отрезок 54 -44 54*-44* Вправо по горизонтали. /742 -54/прямая (минимальный наклон задней части брюк) Дуга вправо до пересечения с продолжением /741 -54/ или /742 -54/-точка 44. Из 54 перпендикуляр влево к /54 -741/. Если /72 -741/ > /72 -742/, наклон задней части брюк определяют по перпендикуляру к /742 -54/, иначе по перпендикуляру к /74154/. 26 Длина боковой линии от линии бёдер до талии R 54 -441 54*-441* Дуга вправо до пересечения с продолжением /741 -54/ или /742 -54/точка 441. 27 Ширина задней части брюк на линии бёдер R 54 -511 54 -51 Дуга вверх R 54 -51 до пересечения с перпендикуляром из 54 к /741 -54/ или /742 -54/- точка 511 28 Ширина задней части брюк на линии талии R 44 -411 54 -51 Дуга влево 28. 1 Расстояние от линии бёдер до линии талии R 511411 51 -41 пересечение дугточка 411. /411 -44/ - прямая, /411 -511/прямая Дуга вверх 29 Вспомогательный отрезок 411 -42 51 -52 Вправо /42 -441/- прямая, /411 -42 -441/ -линия талии задней части брюк. /441*-46/-прямая, /47 -46 -441*/линия талии передней части брюк

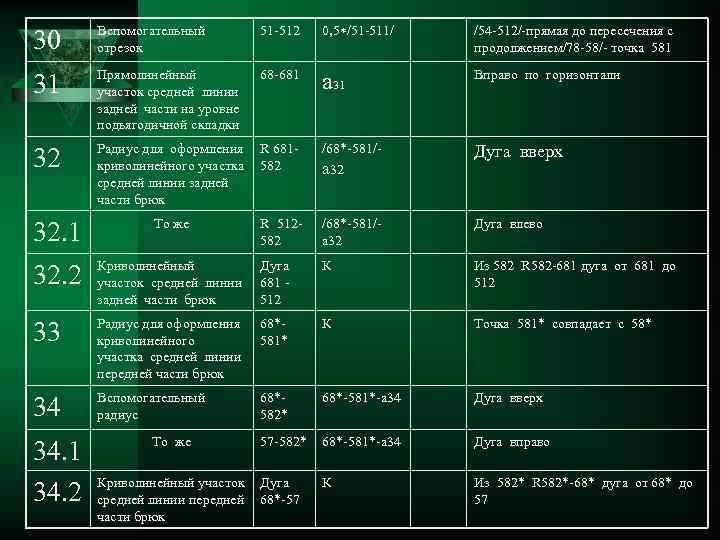

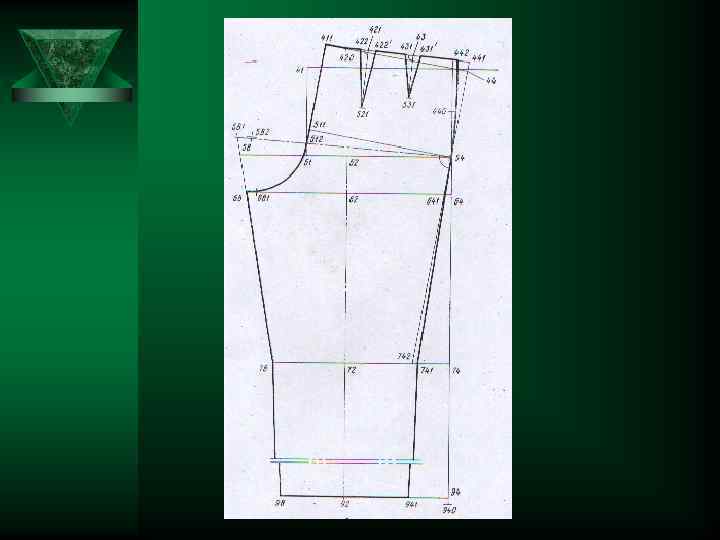

30 Вспомогательный отрезок 51 -512 0, 5 /51 -511/ /54 -512/-прямая до пересечения с продолжением/78 -58/- точка 581 31 Прямолинейный участок средней линии задней части на уровне подьягодичной складки 68 -681 а 31 Вправо по горизонтали 32 Радиус для оформления криволинейного участка средней линии задней части брюк R 681582 /68*-581/а 32 Дуга вверх 32. 1 То же R 512582 /68*-581/а 32 Дуга влево 32. 2 Криволинейный участок средней линии задней части брюк Дуга 681 512 К Из 582 R 582 -681 дуга от 681 до 512 33 Радиус для оформления криволинейного участка средней линии передней части брюк 68*581* К Точка 581* совпадает с 58* 34 Вспомогательный радиус 68*582* 68*-581*-а 34 Дуга вверх То же 57 -582* 68*-581*-а 34 Дуга вправо Криволинейный участок средней линии передней части брюк Дуга 68*-57 К Из 582* R 582*-68* дуга от 68* до 57 34. 1 34. 2

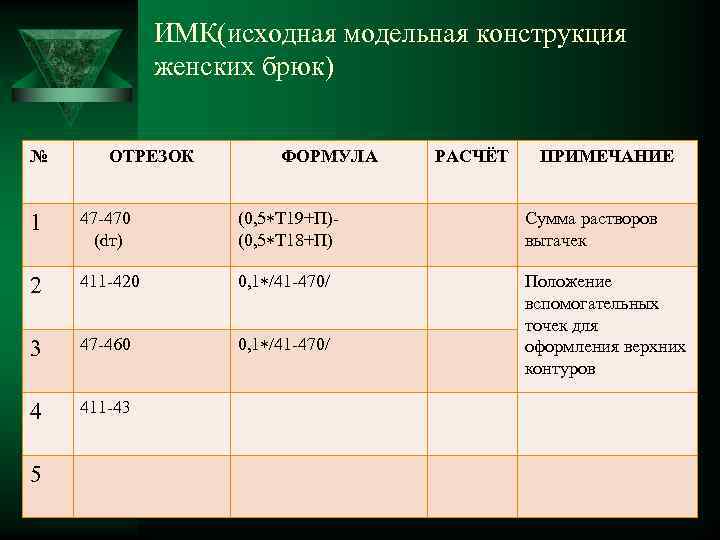

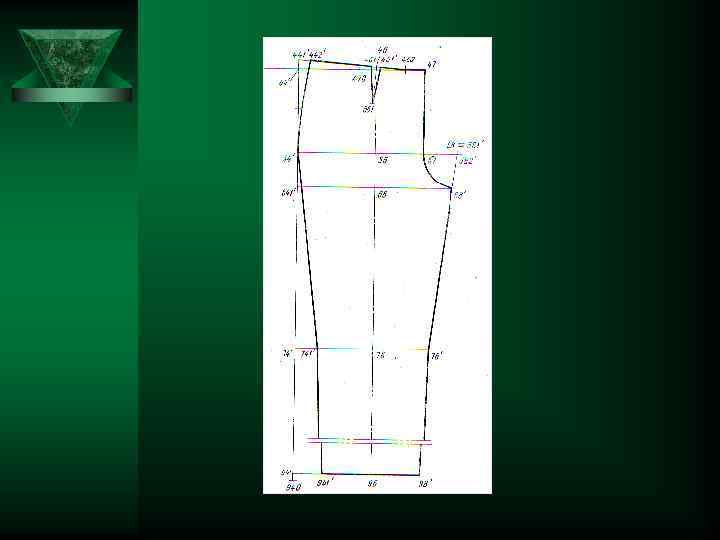

ИМК(исходная модельная конструкция женских брюк) № ОТРЕЗОК ФОРМУЛА РАСЧЁТ ПРИМЕЧАНИЕ 1 47 -470 (dт) (0, 5 Т 19+П)(0, 5 Т 18+П) Сумма растворов вытачек 2 411 -420 0, 1 /41 -470/ 3 47 -460 0, 1 /41 -470/ Положение вспомогательных точек для оформления верхних контуров 4 411 -43 5
