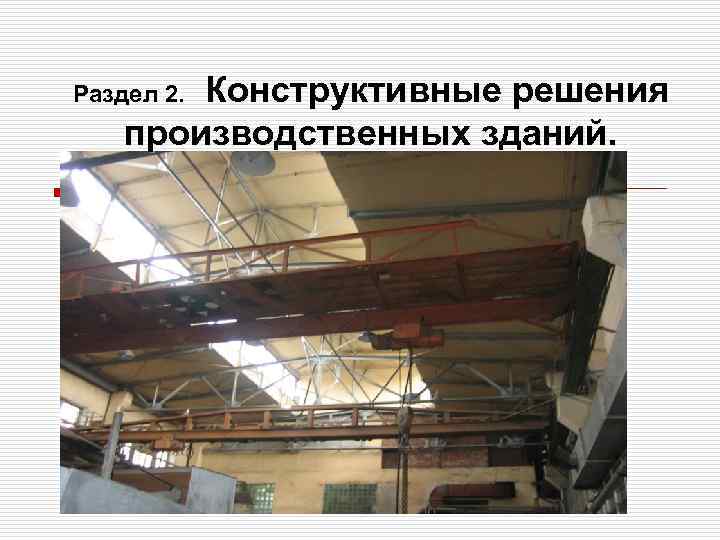

Конструктивные решения производственных зданий. Раздел 2.

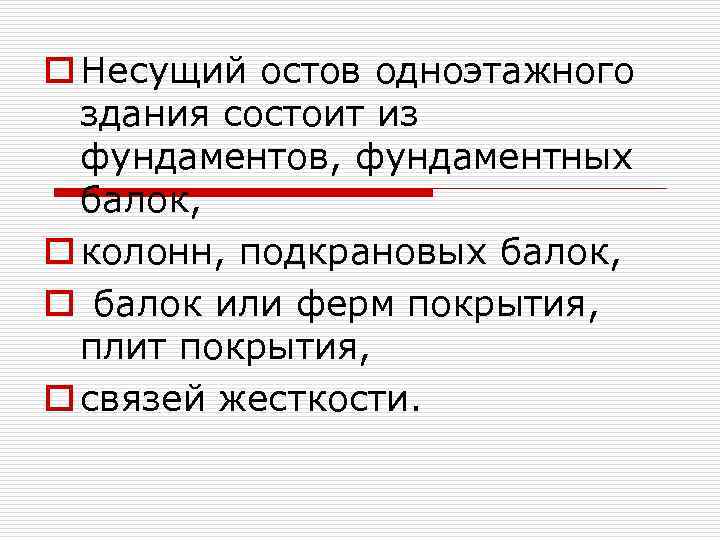

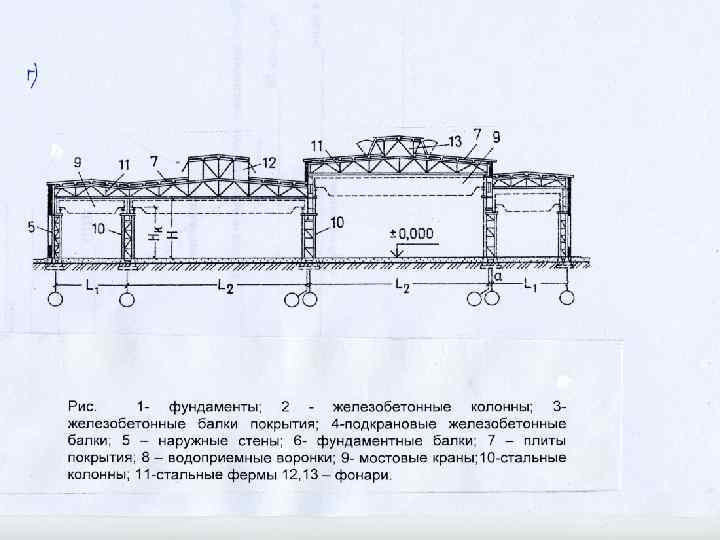

o Несущий остов одноэтажного здания состоит из фундаментов, фундаментных балок, o колонн, подкрановых балок, o балок или ферм покрытия, плит покрытия, o связей жесткости.

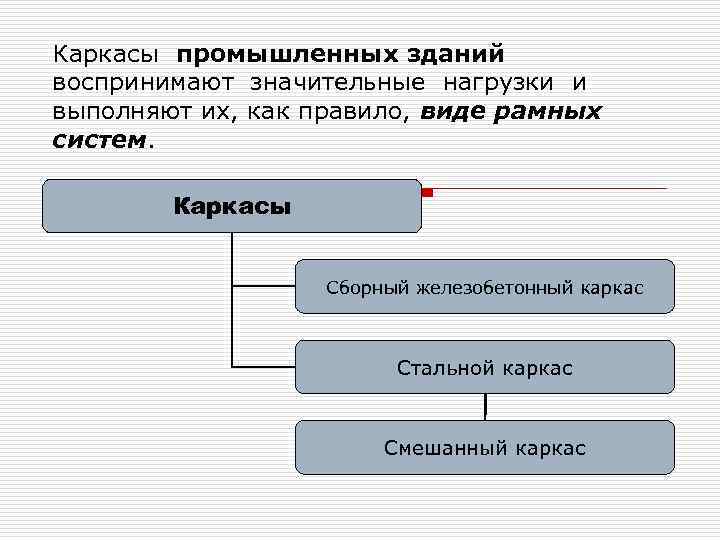

Каркасы промышленных зданий воспринимают значительные нагрузки и выполняют их, как правило, виде рамных систем. Каркасы Сборный железобетонный каркас Стальной каркас Смешанный каркас

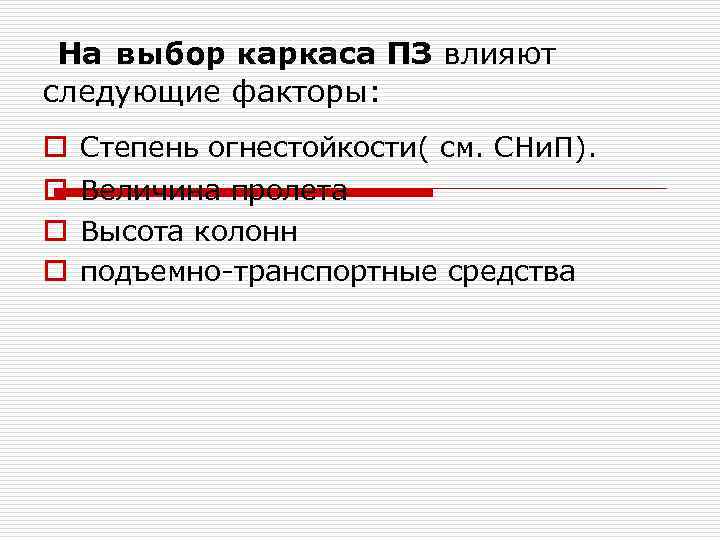

На выбор каркаса ПЗ влияют следующие факторы: o Степень огнестойкости( см. СНи. П). o Величина пролета o Высота колонн o подъемно-транспортные средства

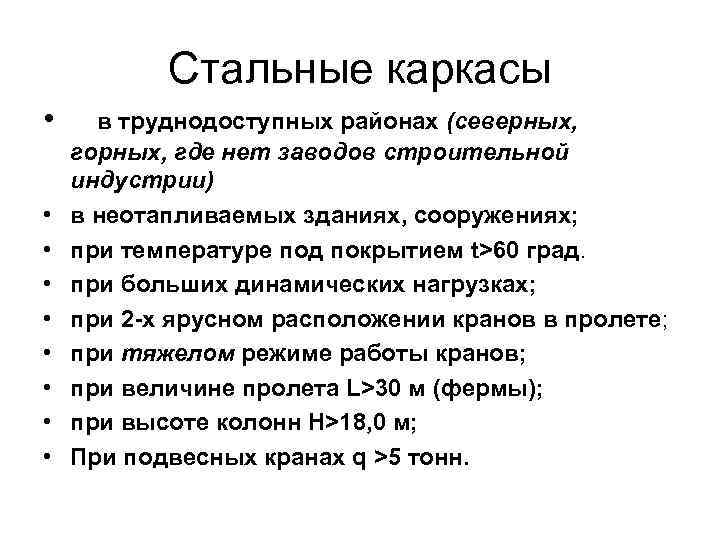

Стальные каркасы • • • в труднодоступных районах (северных, горных, где нет заводов строительной индустрии) в неотапливаемых зданиях, сооружениях; при температуре под покрытием t>60 град. при больших динамических нагрузках; при 2 -х ярусном расположении кранов в пролете; при тяжелом режиме работы кранов; при величине пролета L>30 м (фермы); при высоте колонн Н>18, 0 м; При подвесных кранах q >5 тонн.

n n Жесткость одноэтажных зданий обеспечивается поперечными рамами (совместная работа колонн с балками или фермами покрытия). Для жесткости в продольном направлении используют жесткий диск покрытия, подкрановые балки и вертикальные металлические связи жесткости крестообразного или портального очертания. Пролеты одноэтажных зданий с железобетонным каркасом принимаются равными 6, 9, 12, 18 и 24 м. Шаг колонн — 6, 12 и 18 м. Высота зданий (до низа несущих конструкций покрытия) — от 3 до 6 м с модулем 600 мм и от 6 до 14, 4 м с модулем 1200 мм. Мостовые краны применяются в зданиях высотой 8, 4 м и выше.
