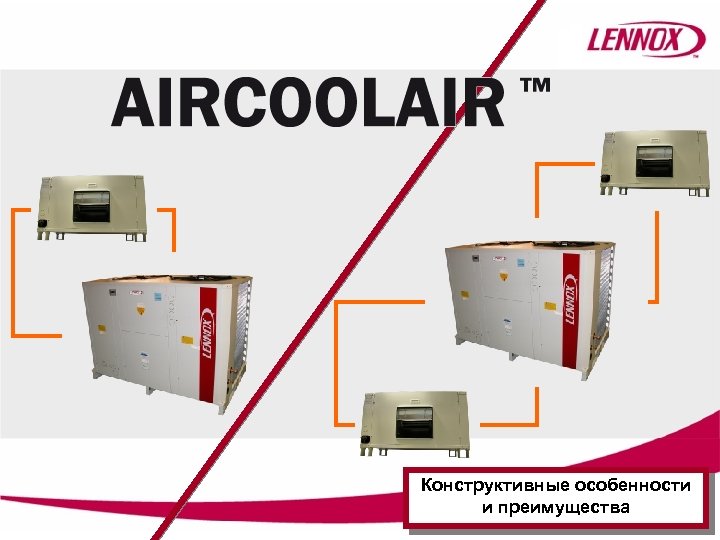

Конструктивные особенности и преимущества Энергоэффективность На хладоне

Конструктивные особенности и преимущества

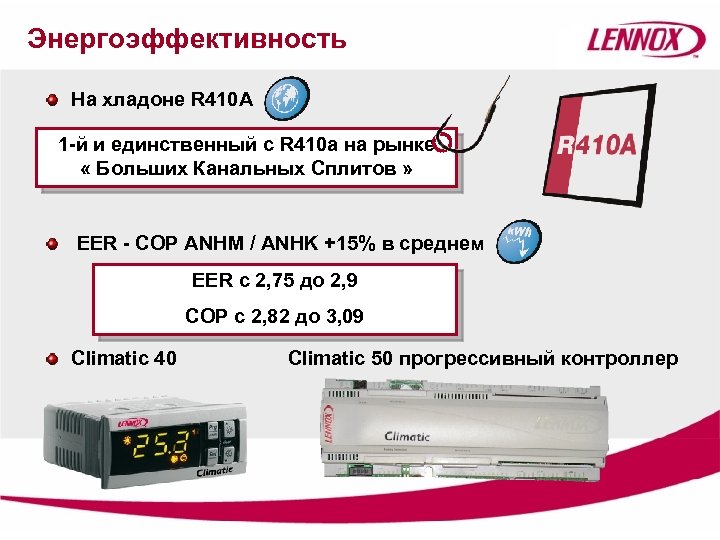

Энергоэффективность На хладоне R 410 A 1 -й и единственный с R 410 a на рынке « Больших Канальных Сплитов » EER - COP ANHM / ANHK +15% в среднем EER с 2, 75 до 2, 9 COP с 2, 82 до 3, 09 Climatic 40 Climatic 50 прогрессивный контроллер

Энергоэффективность Еще больший приточный вентилятор Ниже мощность электродвигателя на тот же расход воздуха: меньше энергопотребление Больший диапазон расхода воздуха Прежде был: § Небольшой вентилятор § Электродвигатель большей мощности

Энергоэффективность Модуль для Free Cooling -Режим охлаждения бесплатно -Для минимального расхода свежего воздуха 20% свежего воздуха постоянно Новый компактный дизайн для 22 E - 52 E Новый дизайн для 64 D - 152 D Улучшения:

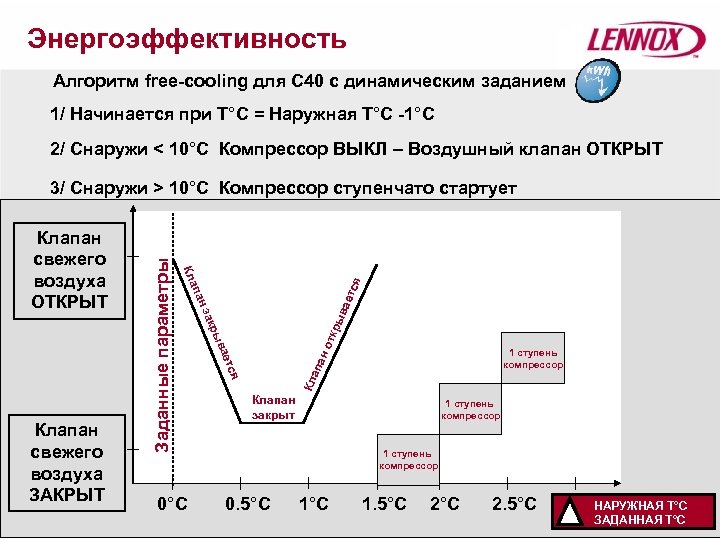

Энергоэффективность Алгоритм free-cooling для C 40 с динамическим заданием 1/ Начинается при T°C = Наружная T°C -1°C 2/ Снаружи < 10°C Компрессор ВЫКЛ – Воздушный клапан ОТКРЫТ я ает с ры в зак отк в ры ан 1 ступень компрессор Кл ап ся ает 0°C ан Клапан свежего воздуха ЗАКРЫТ ап Кл Клапан свежего воздуха ОТКРЫТ Заданные параметры 3/ Снаружи > 10°C Компрессор ступенчато стартует Клапан закрыт 1 ступень компрессор 0. 5°C 1. 5°C 2. 5°C НАРУЖНАЯ T°C ЗАДАННАЯ T°C

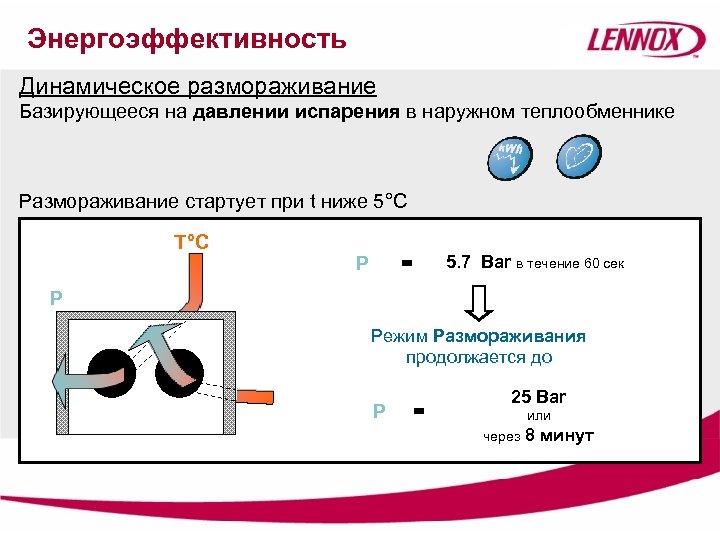

Энергоэффективность Динамическое размораживание Базирующееся на давлении испарения в наружном теплообменнике Размораживание стартует при t ниже 5°C T°C P = 5. 7 Bar в течение 60 сек P Режим Размораживания продолжается до P = 25 Bar или через 8 минут

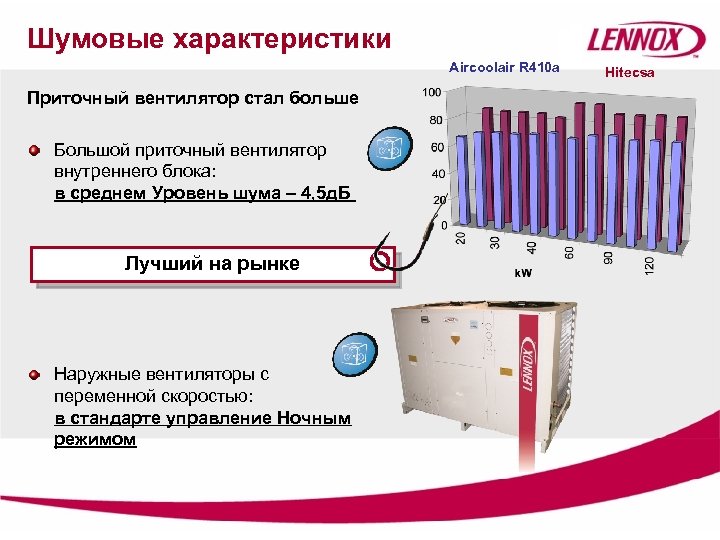

Шумовые характеристики Aircoolair R 410 a Приточный вентилятор стал больше Большой приточный вентилятор внутреннего блока: в среднем Уровень шума – 4, 5 д. Б Лучший на рынке Наружные вентиляторы с переменной скоростью: в стандарте управление Ночным режимом Hitecsa

Ощутимое Качество Элементы Нового Дизайна Архитектурная интеграция Новый дизайн freecooling’а Сертификат Eurovent на все типоразмеры тепловых насосов и моделей только охлаждение www. eurovent-certification. com Конкуренты не имеют Eurovent на все типоразмеры

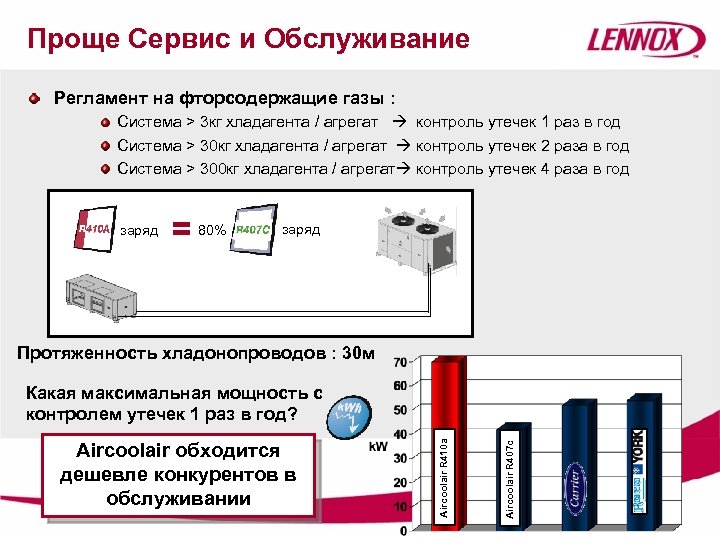

Проще Сервис и Обслуживание Регламент на фторсодержащие газы : Система > 3 кг хладагента / агрегат контроль утечек 1 раз в год Система > 30 кг хладагента / агрегат контроль утечек 2 раза в год Система > 300 кг хладагента / агрегат контроль утечек 4 раза в год заряд 80% заряд Протяженность хладонопроводов : 30 м Aircoolair R 407 c Aircoolair обходится дешевле конкурентов в обслуживании Aircoolair R 410 a Какая максимальная мощность с контролем утечек 1 раз в год?

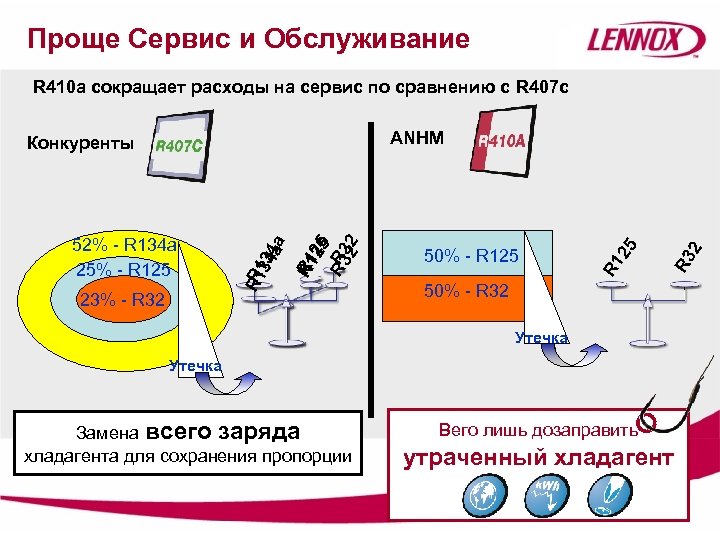

Проще Сервис и Обслуживание R 410 a сокращает расходы на сервис по сравнению с R 407 c 23% - R 32 2 R 3 50% - R 125 R 1 RR 1 133 4 aa 4 R 1 25 25 R R 3 3 22 52% - R 134 a 25% - R 125 25 ANHM Конкуренты 50% - R 32 Утечка Замена всего заряда хладагента для сохранения пропорции утраченный хладагент Вего лишь дозаправить

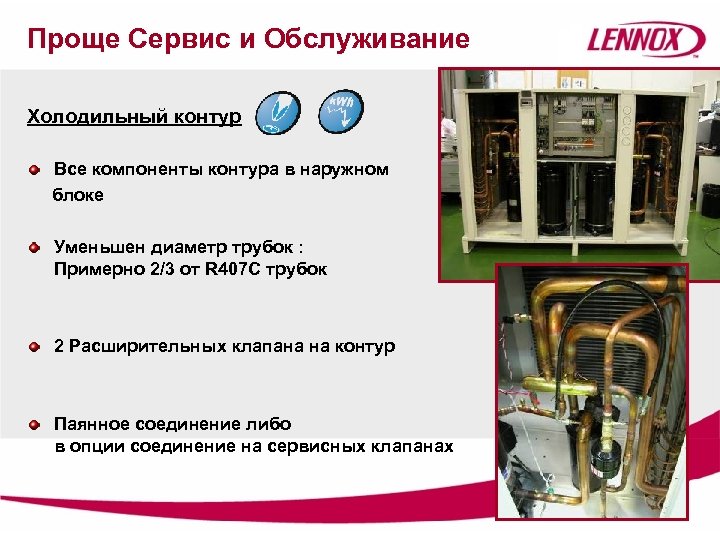

Проще Сервис и Обслуживание Холодильный контур Все компоненты контура в наружном блоке Уменьшен диаметр трубок : Примерно 2/3 от R 407 C трубок 2 Расширительных клапана на контур Паянное соединение либо в опции соединение на сервисных клапанах

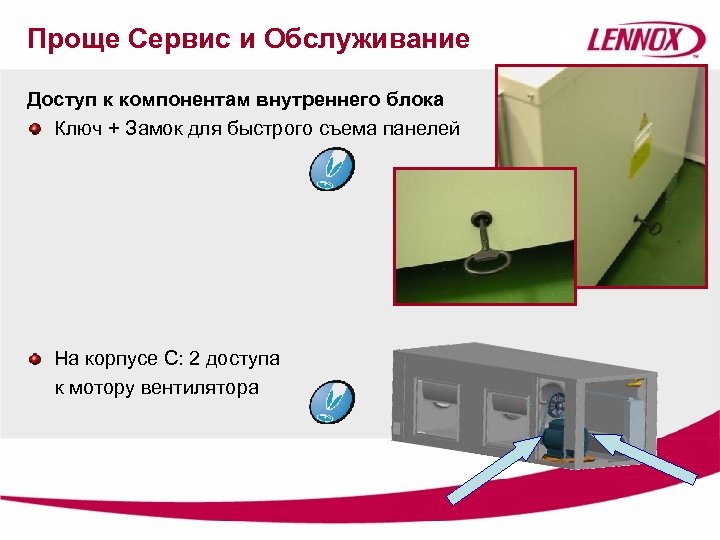

Проще Сервис и Обслуживание Доступ к компонентам внутреннего блока Ключ + Замок для быстрого съема панелей На корпусе C: 2 доступа к мотору вентилятора

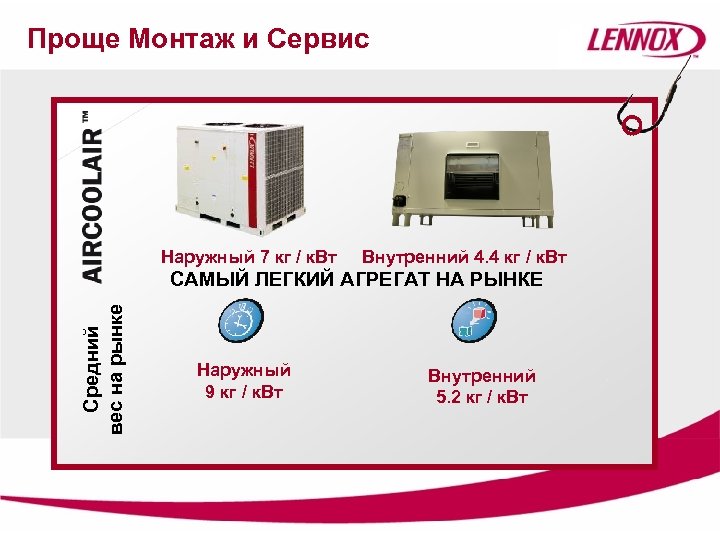

Проще Монтаж и Сервис Средний вес на рынке Наружный 7 кг / к. Вт Внутренний 4. 4 кг / к. Вт САМЫЙ ЛЕГКИЙ АГРЕГАТ НА РЫНКЕ Наружный 9 кг / к. Вт Внутренний 5. 2 кг / к. Вт

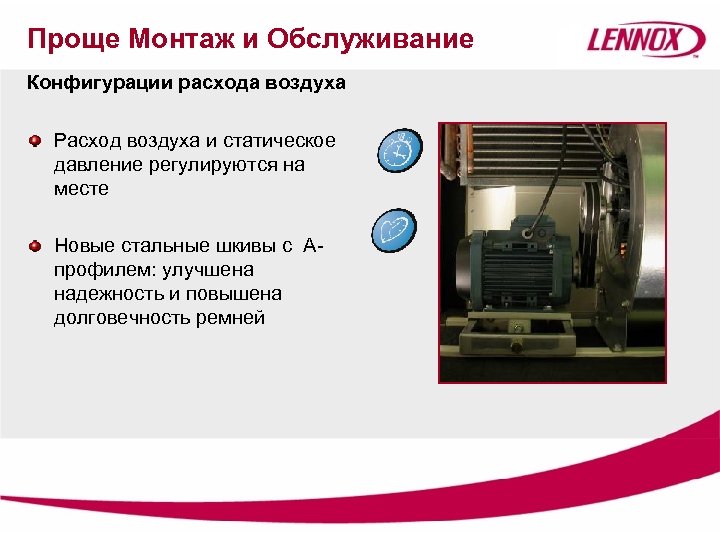

Проще Монтаж и Обслуживание Конфигурации расхода воздуха Расход воздуха и статическое давление регулируются на месте Новые стальные шкивы с Aпрофилем: улучшена надежность и повышена долговечность ремней

Улучшен Комфорт Работа в зимний период Минимальная рабочая температура для моделей только охлаждение 0 или -15°C вместо 10°C Стандартная версия Версия 0°C Версия -15°C • Подогрев картера компрессора (Только охлаждение и тепловые насосы) 10°C • Управление по давлению конденсации + Накопитель на всасывании -15°C + Соленоидный клапан на жидкостной линии

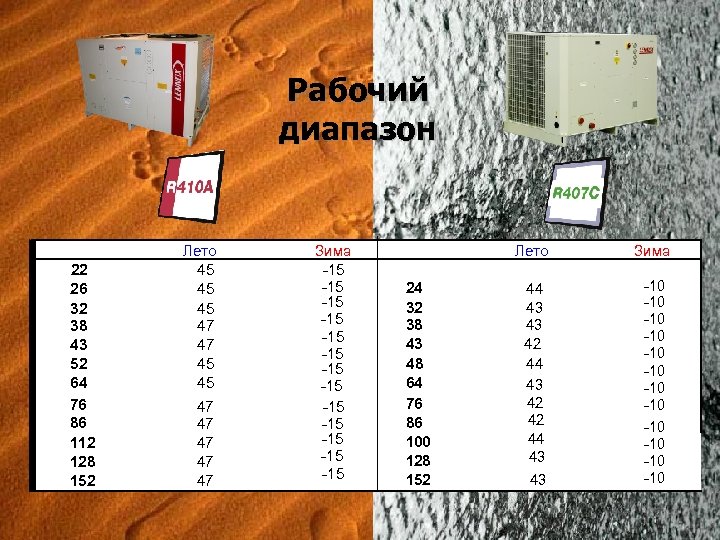

Рабочий диапазон 22 26 32 38 43 52 64 76 86 112 128 152 Лето 45 45 45 47 47 47 Зима -15 -15 -15 -15 Лето 24 32 38 43 48 64 76 86 100 128 152 Зима 44 43 43 42 44 43 42 42 44 43 -10 -10 -10 43

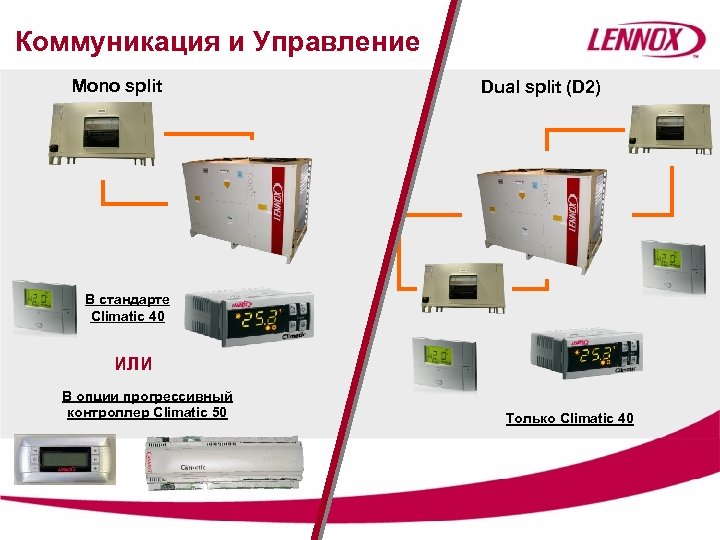

Коммуникация и Управление Mono split Dual split (D 2) В стандарте Climatic 40 ИЛИ В опции прогрессивный контроллер Climatic 50 Только Climatic 40

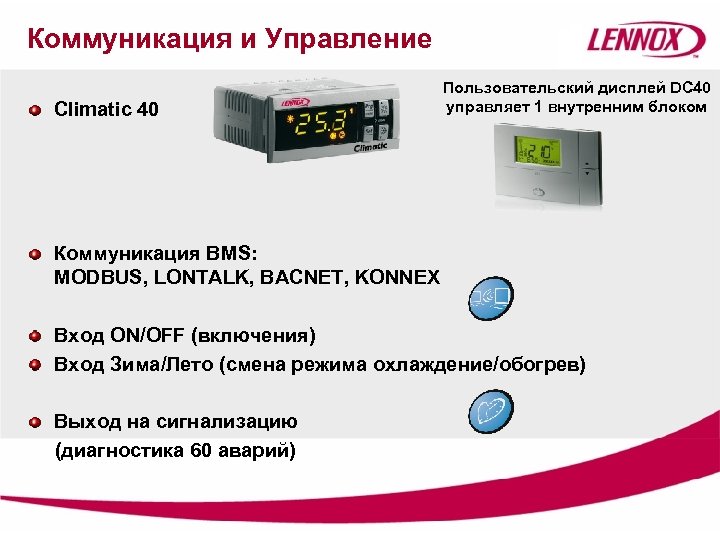

Коммуникация и Управление Climatic 40 Пользовательский дисплей DC 40 управляет 1 внутренним блоком Коммуникация BMS: MODBUS, LONTALK, BACNET, KONNEX Вход ON/OFF (включения) Вход Зима/Лето (смена режима охлаждение/обогрев) Выход на сигнализацию (диагностика 60 аварий)

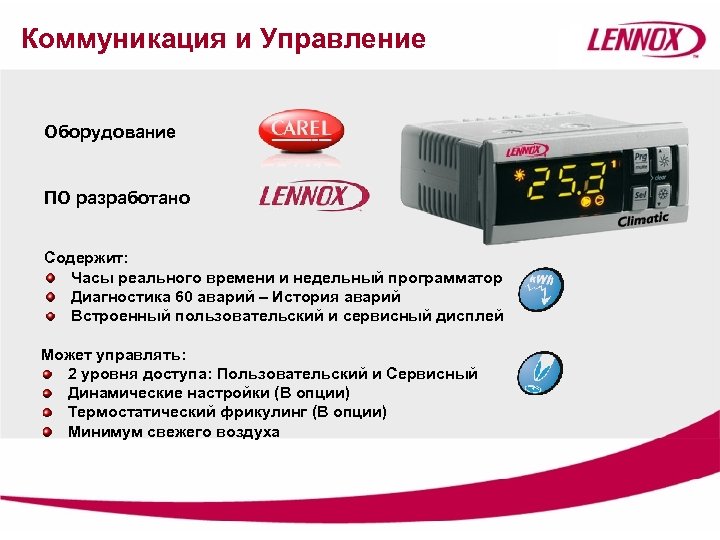

Коммуникация и Управление Оборудование ПО разработано Содержит: Часы реального времени и недельный программатор Диагностика 60 аварий – История аварий Встроенный пользовательский и сервисный дисплей Может управлять: 2 уровня доступа: Пользовательский и Сервисный Динамические настройки (В опции) Термостатический фрикулинг (В опции) Минимум свежего воздуха

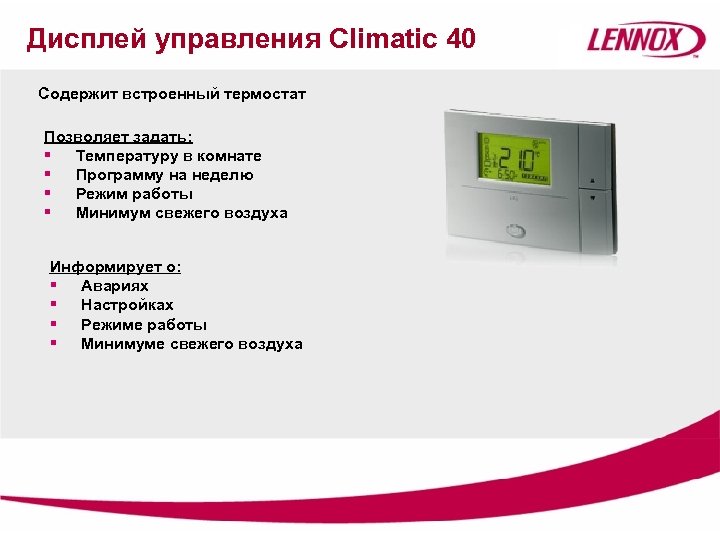

Дисплей управления Climatic 40 Содержит встроенный термостат Позволяет задать: § Температуру в комнате § Программу на неделю § Режим работы § Минимум свежего воздуха Информирует о: § Авариях § Настройках § Режиме работы § Минимуме свежего воздуха

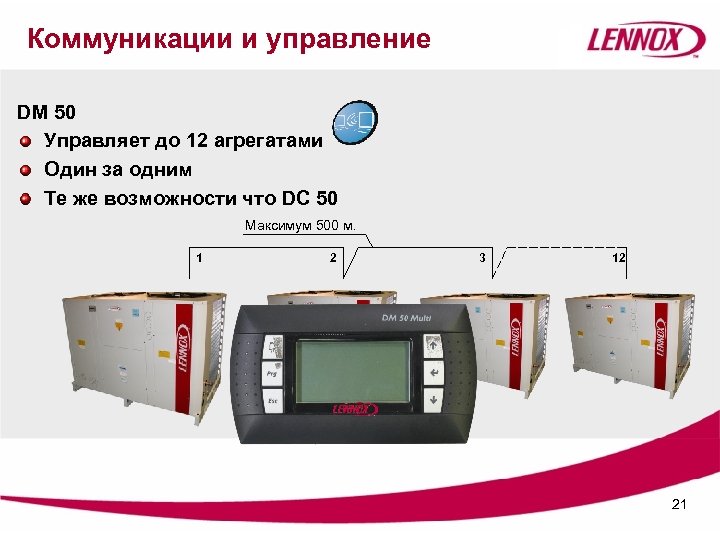

Коммуникации и управление DM 50 Управляет до 12 агрегатами Один за одним Те же возможности что DC 50 Максимум 500 м. 1 2 3 12 21

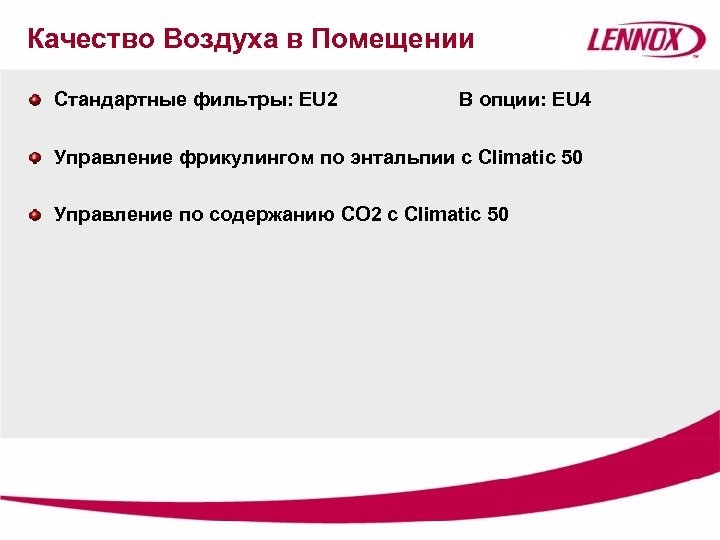

Качество Воздуха в Помещении Стандартные фильтры: EU 2 В опции: EU 4 Управление фрикулингом по энтальпии с Climatic 50 Управление по содержанию CO 2 с Climatic 50

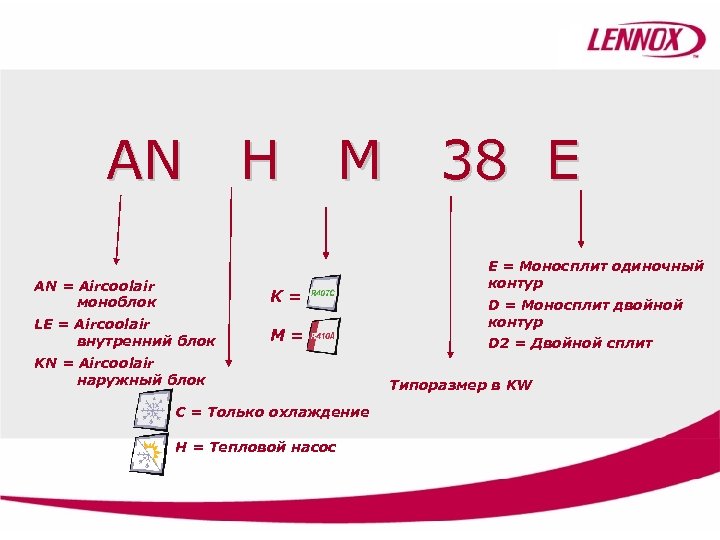

AN H AN = Aircoolair моноблок K= LE = Aircoolair внутренний блок M M= KN = Aircoolair наружный блок C = Только охлаждение H = Тепловой насос 38 E E = Моносплит одиночный контур D = Моносплит двойной контур D 2 = Двойной сплит Типоразмер в KW

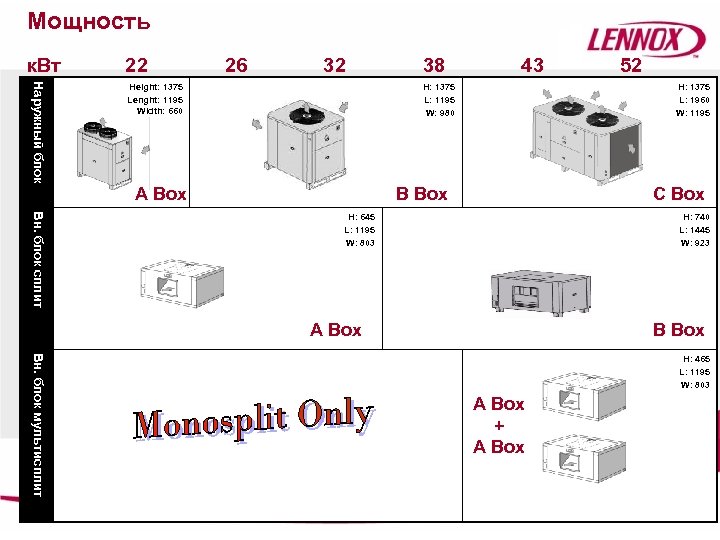

Мощность к. Вт 22 26 32 Наружный блок Height: 1375 Lenght: 1195 Width: 660 38 43 H: 1375 L: 1195 W: 980 A Box 52 H: 1375 L: 1960 W: 1195 B Box C Box Вн. блок сплит H: 645 L: 1195 W: 803 H: 740 L: 1445 W: 923 A Box B Box Вн. блок мультисплит H: 465 L: 1195 W: 803 A Box + A Box

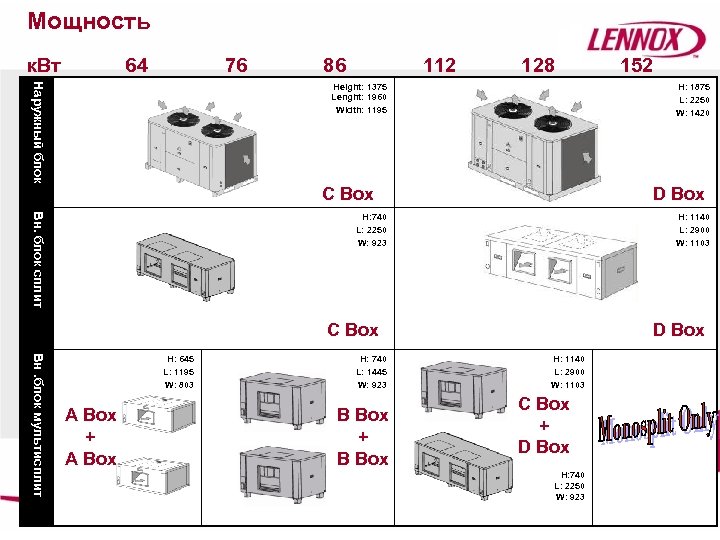

Мощность к. Вт 64 76 86 112 128 Наружный блок Height: 1375 Lenght: 1960 Width: 1195 H: 1875 L: 2250 W: 1420 C Box D Box Вн. блок сплит H: 740 L: 2250 W: 923 H: 1140 L: 2900 W: 1103 C Box Вн. блок мультисплит H: 645 L: 1195 W: 803 A Box + A Box H: 740 L: 1445 W: 923 B Box + B Box 152 D Box H: 1140 L: 2900 W: 1103 C Box + D Box H: 740 L: 2250 W: 923

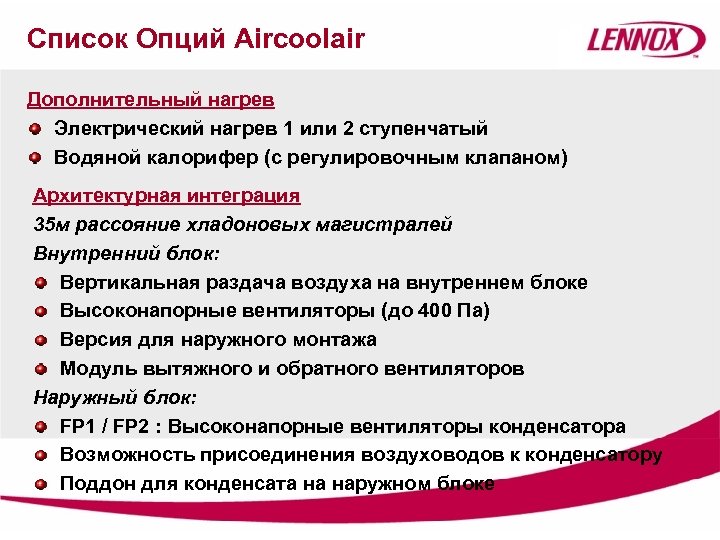

Cписок Опций Aircoolair Дополнительный нагрев Электрический нагрев 1 или 2 ступенчатый Водяной калорифер (с регулировочным клапаном) Архитектурная интеграция 35 м рассояние хладоновых магистралей Внутренний блок: Вертикальная раздача воздуха на внутреннем блоке Высоконапорные вентиляторы (до 400 Па) Версия для наружного монтажа Модуль вытяжного и обратного вентиляторов Наружный блок: FP 1 / FP 2 : Высоконапорные вентиляторы конденсатора Возможность присоединения воздуховодов к конденсатору Поддон для конденсата на наружном блоке

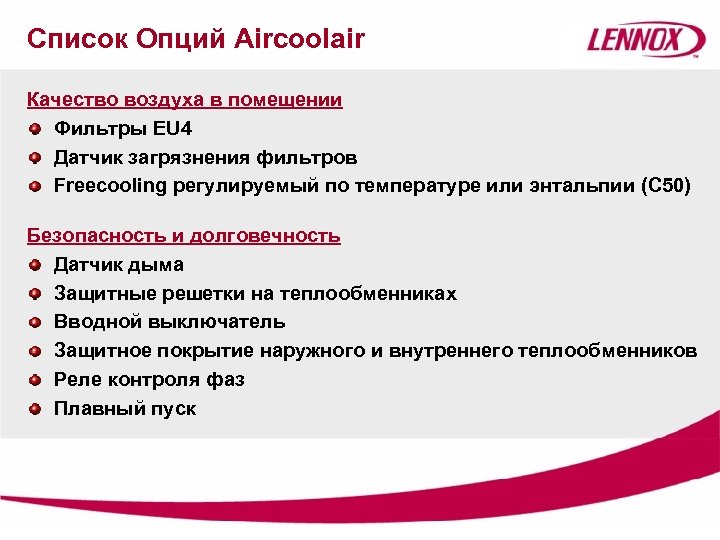

Cписок Опций Aircoolair Качество воздуха в помещении Фильтры EU 4 Датчик загрязнения фильтров Freecooling регулируемый по температуре или энтальпии (C 50) Безопасность и долговечность Датчик дыма Защитные решетки на теплообменниках Вводной выключатель Защитное покрытие наружного и внутреннего теплообменников Реле контроля фаз Плавный пуск

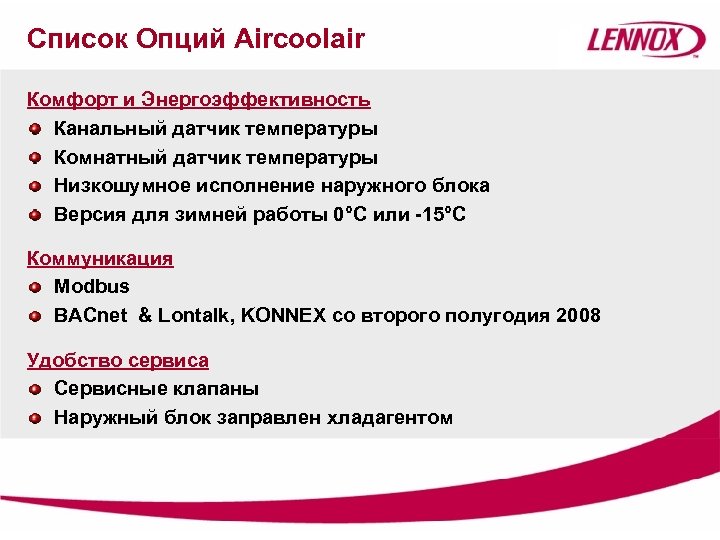

Cписок Опций Aircoolair Комфорт и Энергоэффективность Канальный датчик температуры Комнатный датчик температуры Низкошумное исполнение наружного блока Версия для зимней работы 0°C или -15°C Коммуникация Modbus BACnet & Lontalk, KONNEX со второго полугодия 2008 Удобство сервиса Сервисные клапаны Наружный блок заправлен хладагентом
