КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ДВОЙНЫХ КОЛОНКОВЫХ СНАРЯДОВ Присоединение керноприемника

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ДВОЙНЫХ КОЛОНКОВЫХ СНАРЯДОВ

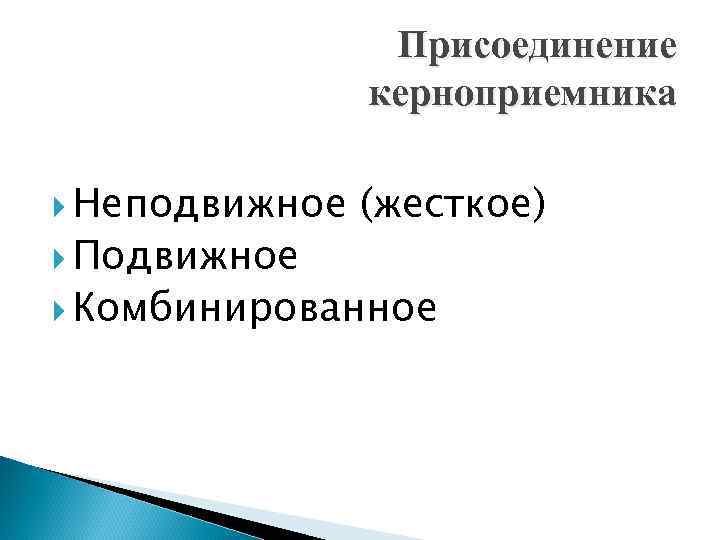

Присоединение керноприемника Неподвижное Подвижное (жесткое) Комбинированное

Жесткое соединение керноприемника Внутренняя керноприемная труба вращается одновременно с наружной колонковой трубой Достоинства устраняется разрушающее действие скоростного напора очистного агента устраняется размывающее действие потока Недостатки керн не предохраняется от действия механических факторов 1 2 3 4 5 – породоразрушающий инструмент – наружная колонковая труба – внутренняя керноприемная труба – обратный шаровой клапан - переходник

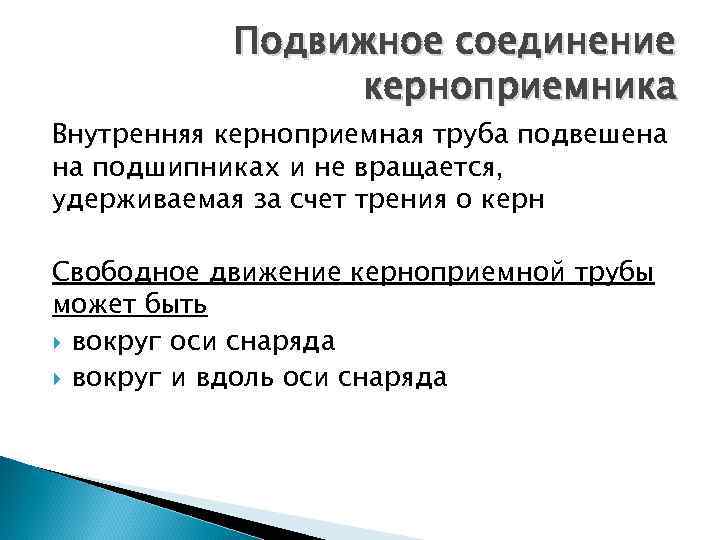

Подвижное соединение керноприемника Внутренняя керноприемная труба подвешена на подшипниках и не вращается, удерживаемая за счет трения о керн Свободное движение керноприемной трубы может быть вокруг оси снаряда вокруг и вдоль оси снаряда

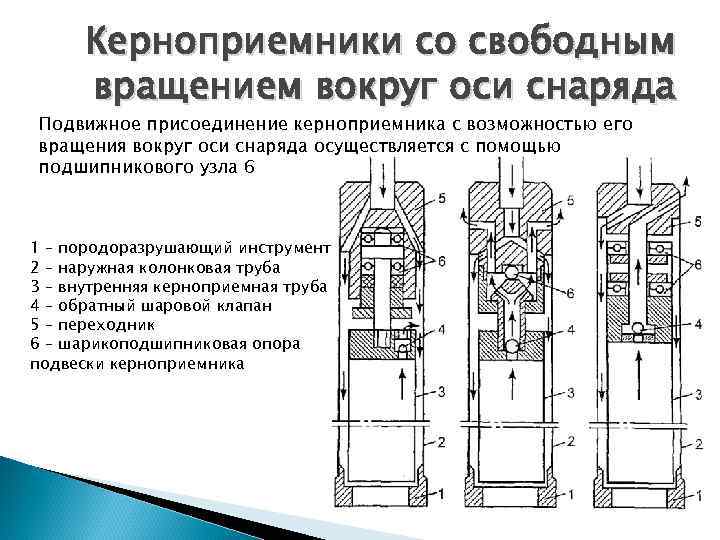

Керноприемники со свободным вращением вокруг оси снаряда Подвижное присоединение керноприемника с возможностью его вращения вокруг оси снаряда осуществляется с помощью подшипникового узла 6 1 – породоразрушающий инструмент 2 – наружная колонковая труба 3 – внутренняя керноприемная труба 4 – обратный шаровой клапан 5 – переходник 6 – шарикоподшипниковая опора подвески керноприемника

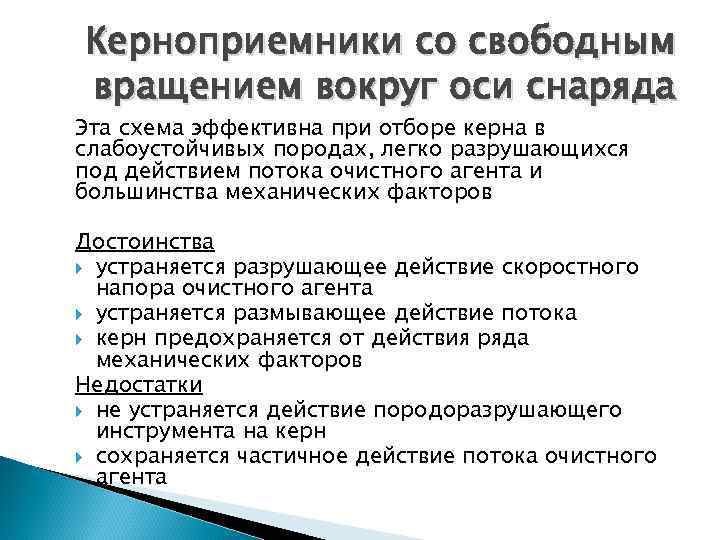

Керноприемники со свободным вращением вокруг оси снаряда Эта схема эффективна при отборе керна в слабоустойчивых породах, легко разрушающихся под действием потока очистного агента и большинства механических факторов Достоинства устраняется разрушающее действие скоростного напора очистного агента устраняется размывающее действие потока керн предохраняется от действия ряда механических факторов Недостатки не устраняется действие породоразрушающего инструмента на керн сохраняется частичное действие потока очистного агента

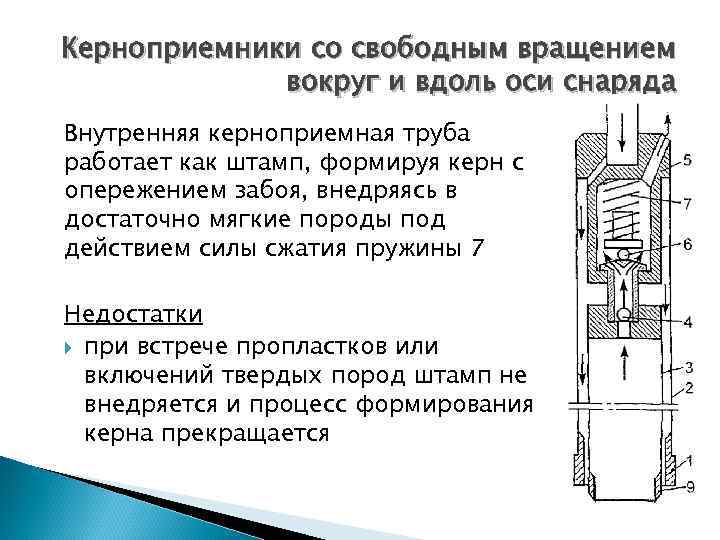

Керноприемники со свободным вращением вокруг и вдоль оси снаряда Внутренняя керноприемная труба работает как штамп, формируя керн с опережением забоя, внедряясь в достаточно мягкие породы под действием силы сжатия пружины 7 Недостатки при встрече пропластков или включений твердых пород штамп не внедряется и процесс формирования керна прекращается

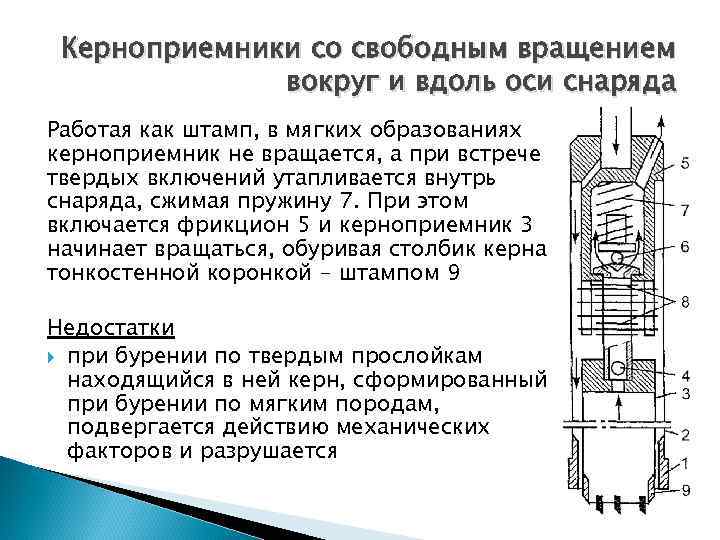

Керноприемники со свободным вращением вокруг и вдоль оси снаряда Работая как штамп, в мягких образованиях керноприемник не вращается, а при встрече твердых включений утапливается внутрь снаряда, сжимая пружину 7. При этом включается фрикцион 5 и керноприемник 3 начинает вращаться, обуривая столбик керна тонкостенной коронкой - штампом 9 Недостатки при бурении по твердым прослойкам находящийся в ней керн, сформированный при бурении по мягким породам, подвергается действию механических факторов и разрушается

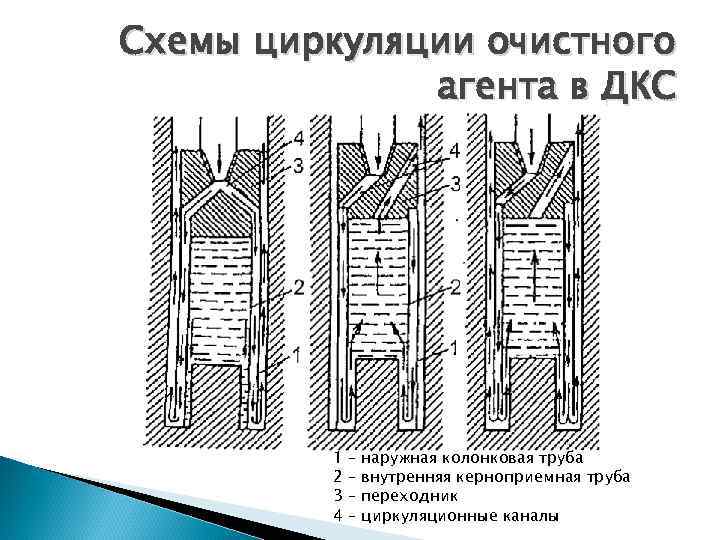

Схемы циркуляции очистного агента в ДКС 1 2 3 4 – – наружная колонковая труба внутренняя керноприемная труба переходник циркуляционные каналы

Схемы расположения дренажных каналов в ДКС а, б – с выходом навстречу потоку очистного агента через обратный клапан; в - с выходом в полость скважины через обратный клапан; г, д - со свободным выходом в полость скважины

Схемы движения потока очистного агента в призабойной части бурового снаряда а - с разделением потока во внутреннем зазоре между коронкой и керном; б - с разделением потока во внешнем зазоре между коронкой и стенкой скважины; в - с разделением потока в зазоре между торцом коронки и забоем; г, д- с двойным разделением потока во внутреннем зазоре между коронкой и керноприемником и в зазоре между торцом коронки и забоем

Схемы устройства керноприемников ДКС а - разъемного типа: 1 - стакан; 2 - разъемная труба; 3 - переходник б - с керноприемной гильзой: 1 - стакан; 2 - керноприемник; 3 - керноприемная гильза в - с эластичной оболочкой: 1 - внутренняя труба; 2 - керноприемная труба; 3 – эластичная оболочка; 4 - керн

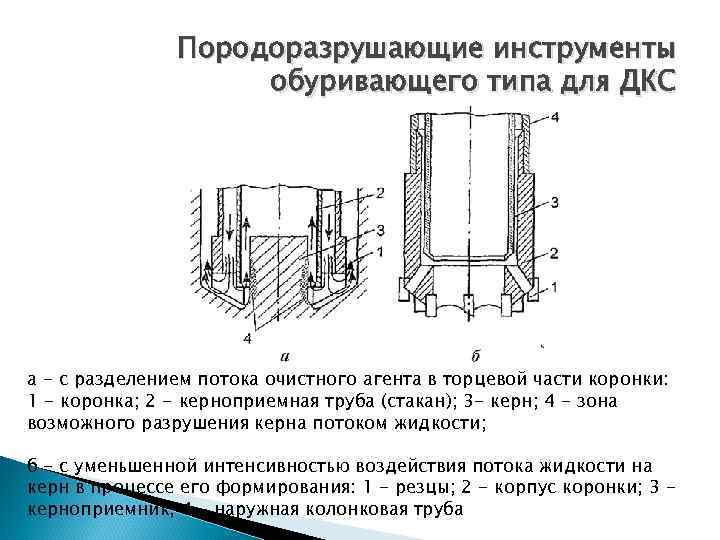

Породоразрушающие инструменты обуривающего типа для ДКС а - с разделением потока очистного агента в торцевой части коронки: 1 - коронка; 2 - керноприемная труба (стакан); 3 - керн; 4 - зона возможного разрушения керна потоком жидкости; б - с уменьшенной интенсивностью воздействия потока жидкости на керн в процессе его формирования: 1 - резцы; 2 - корпус коронки; 3 керноприемник; 4 - наружная колонковая труба

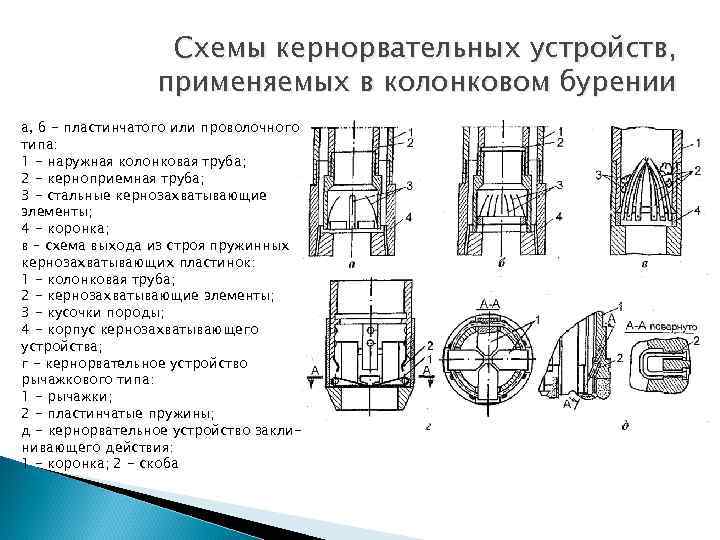

Схемы кернорвательных устройств, применяемых в колонковом бурении а, б - пластинчатого или проволочного типа: 1 - наружная колонковая труба; 2 - керноприемная труба; 3 - стальные кернозахватывающие элементы; 4 - коронка; в – схема выхода из строя пружинных кернозахватывающих пластинок: 1 - колонковая труба; 2 - кернозахватывающие элементы; 3 - кусочки породы; 4 - корпус кернозахватывающего устройства; г - кернорвательное устройство рычажкового типа: 1 - рычажки; 2 - пластинчатые пружины; д - кернорвательное устройство заклинивающего действия: 1 - коронка; 2 - скоба
