Конструкция волоконнооптических кабелей

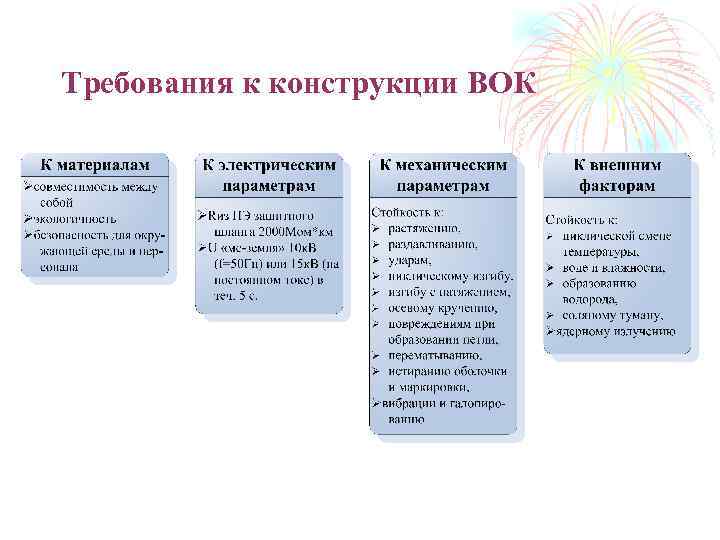

Требования к конструкции ВОК

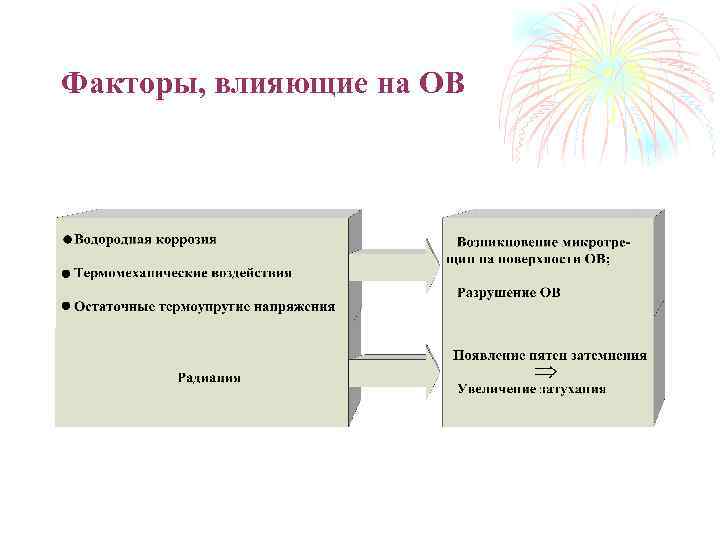

Факторы, влияющие на ОВ

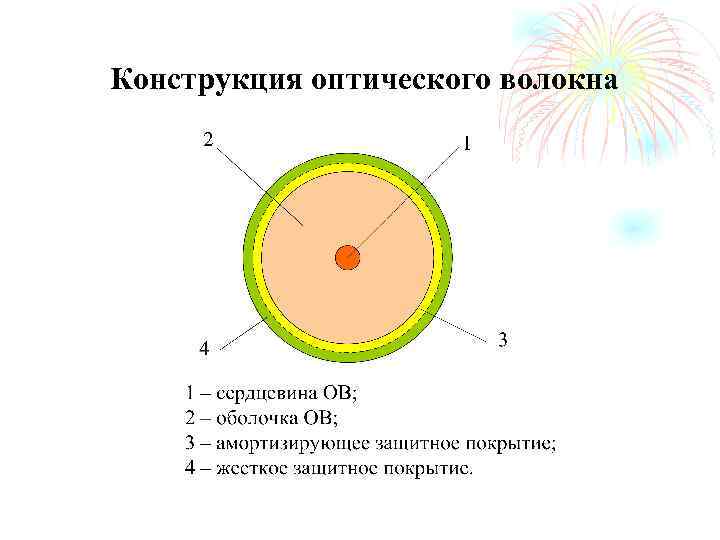

Конструкция оптического волокна

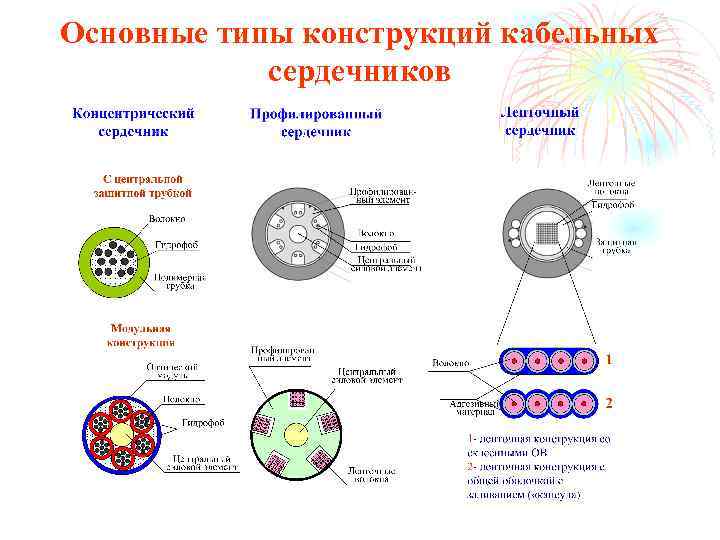

Основные типы конструкций кабельных сердечников

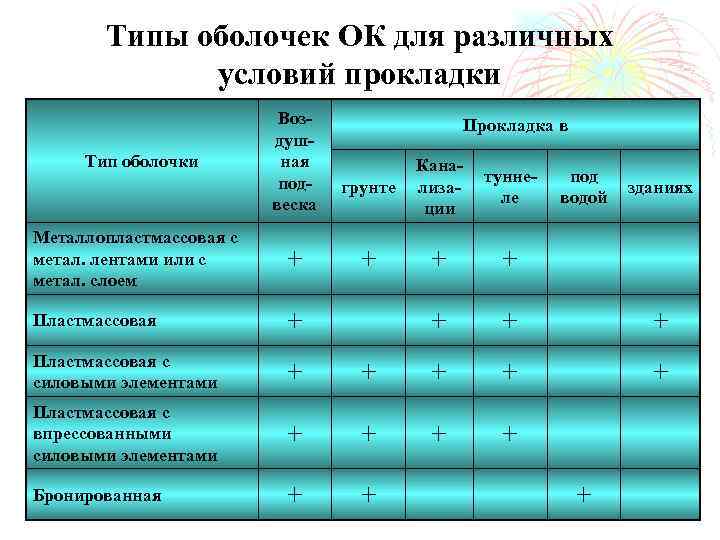

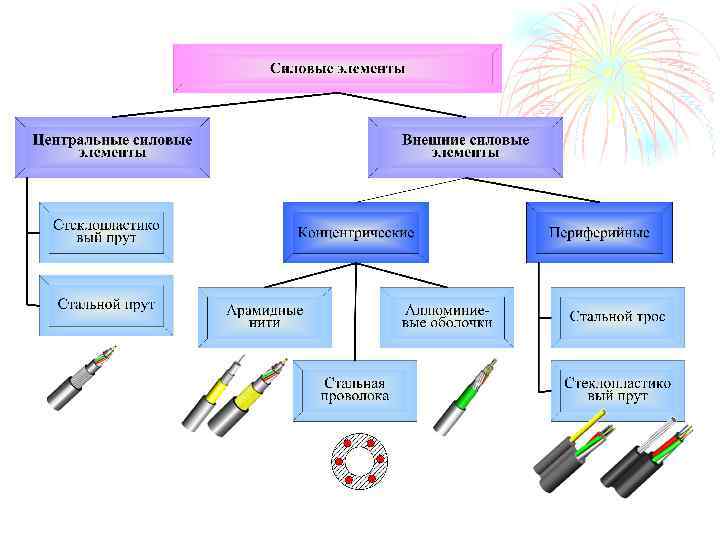

Типы оболочек ОК для различных условий прокладки Тип оболочки Воздушная подвеска Прокладка в грунте Канализации туннеле + + + + Металлопластмассовая с метал. лентами или с метал. слоем + Пластмассовая с силовыми элементами + + Пластмассовая с впрессованными силовыми элементами + + Бронированная + + под водой + зданиях
Классификация ВОК

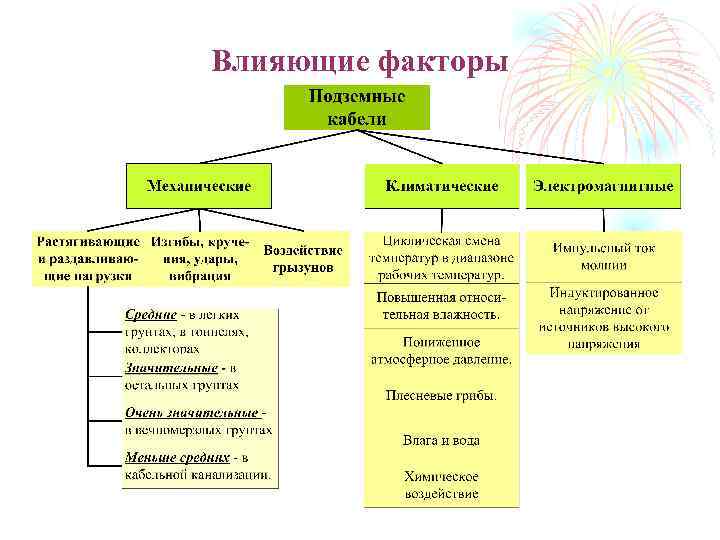

Влияющие факторы

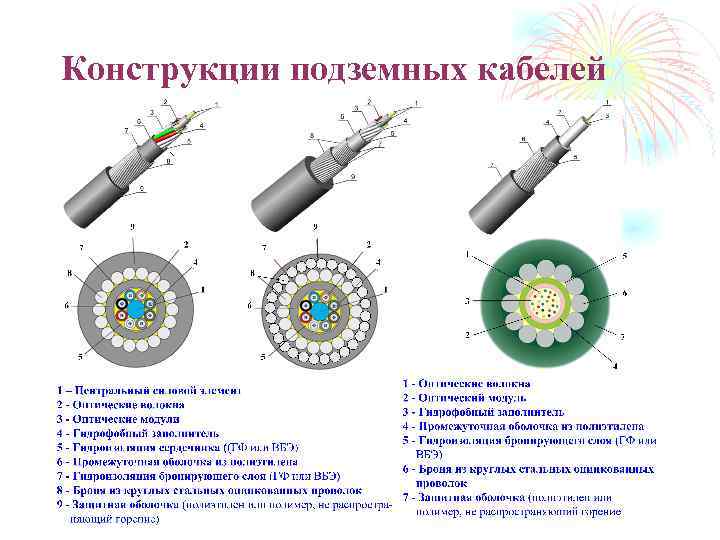

Конструкции подземных кабелей

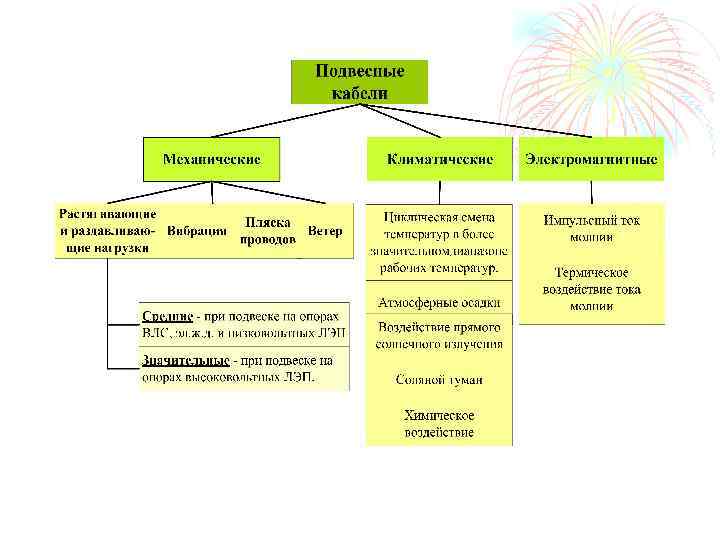

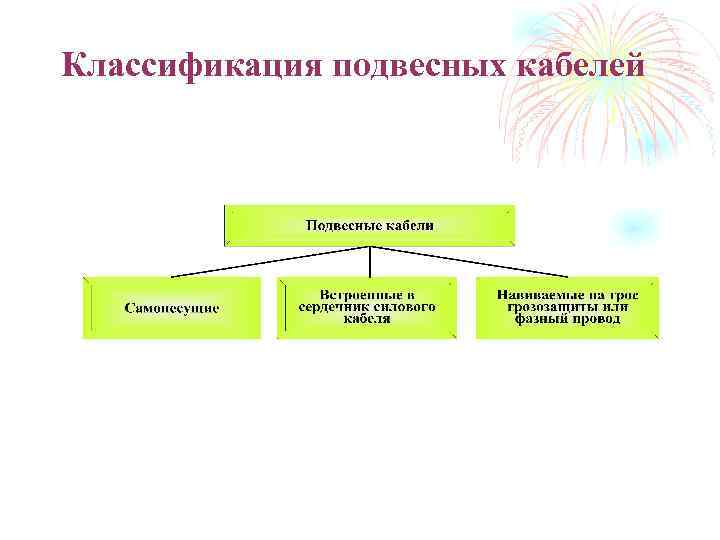

Классификация подвесных кабелей

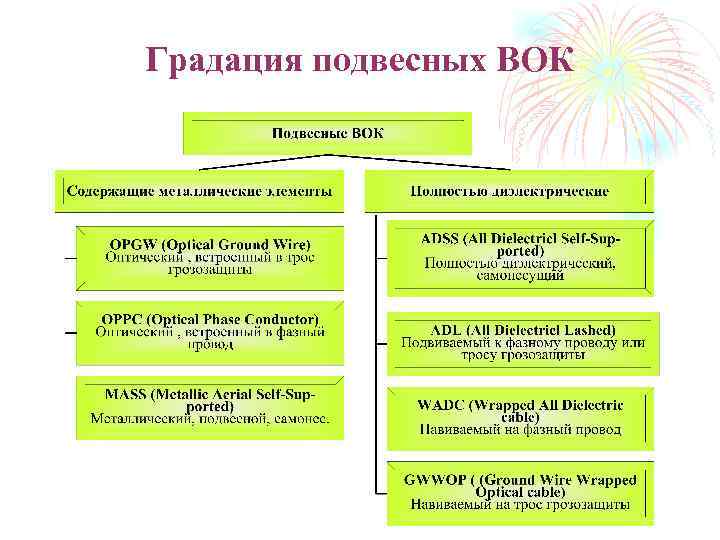

Градация подвесных ВОК

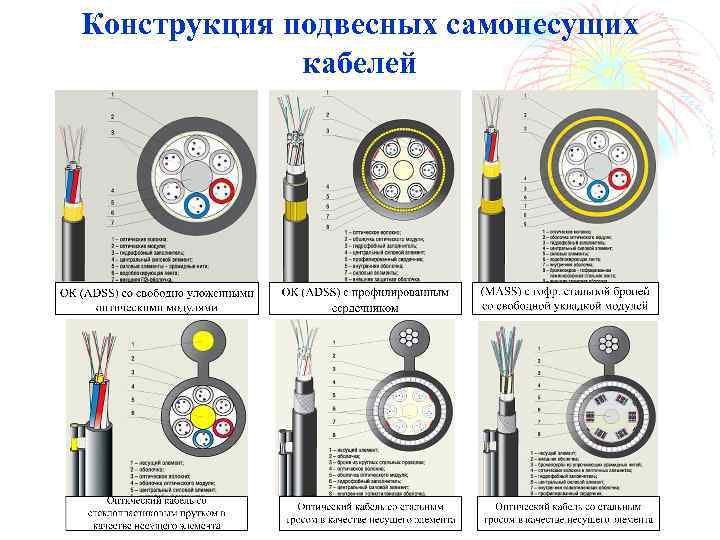

Конструкция подвесных самонесущих кабелей

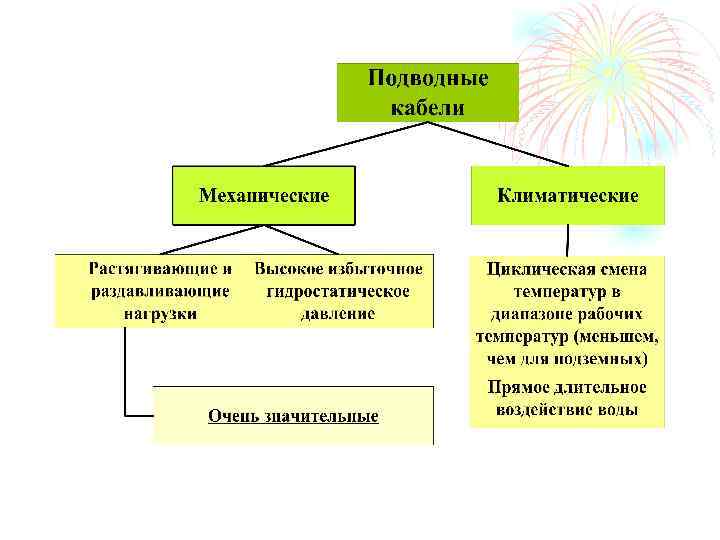

Подводные кабели

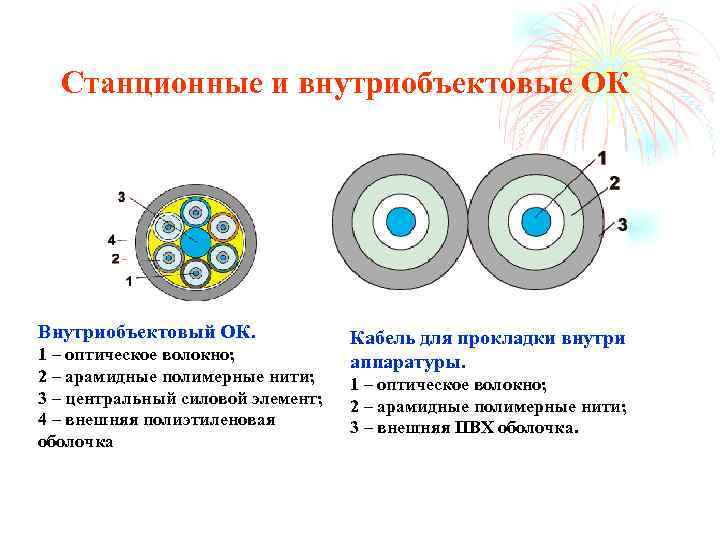

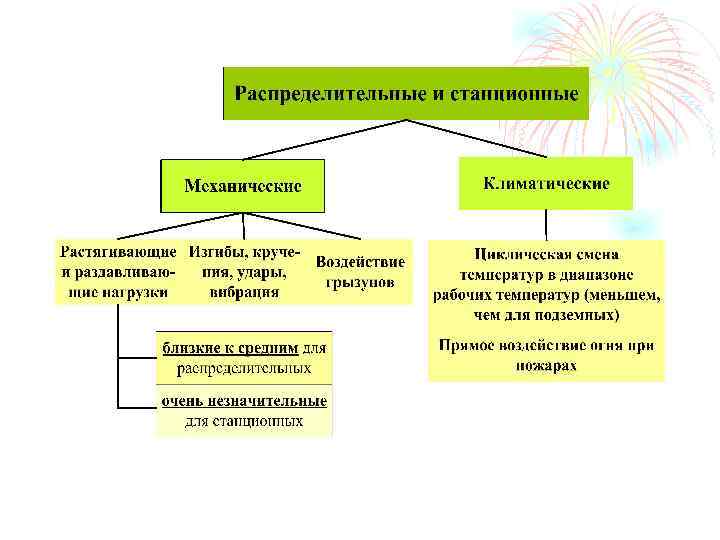

Станционные и внутриобъектовые ОК Внутриобъектовый ОК. 1 – оптическое волокно; 2 – арамидные полимерные нити; 3 – центральный силовой элемент; 4 – внешняя полиэтиленовая оболочка Кабель для прокладки внутри аппаратуры. 1 – оптическое волокно; 2 – арамидные полимерные нити; 3 – внешняя ПВХ оболочка.

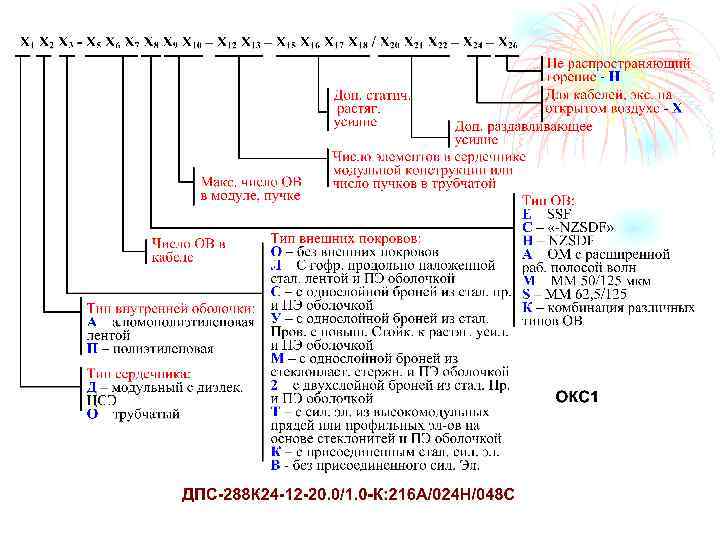

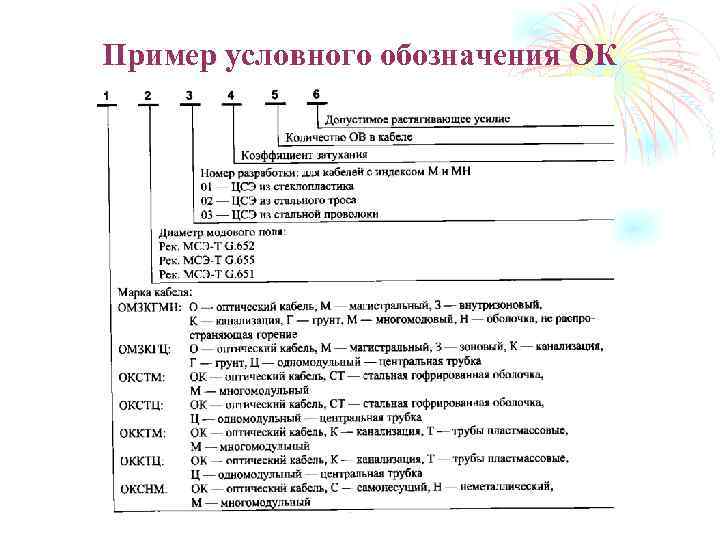

Пример условного обозначения ОК
