Конструкция скважины с НКТ Направление d 505 мм H 20

Конструкция скважины (с НКТ) Направление d=505 мм, H=20 м Кондуктор d=346 мм, H=355 м Тех. Колонна d=245 мм, H=1573 м Экспл. колонна d=146 мм, H=3210 м НКТ d=2, 5" H=2000 м

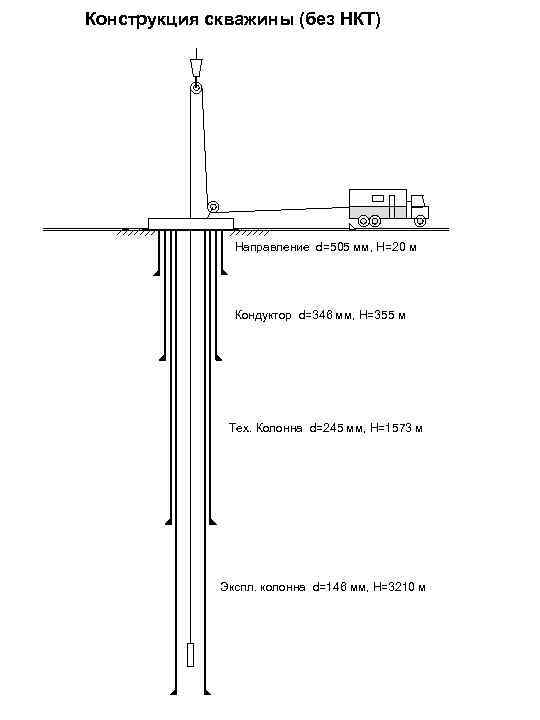

Конструкция скважины (без НКТ) Направление d=505 мм, H=20 м Кондуктор d=346 мм, H=355 м Тех. Колонна d=245 мм, H=1573 м Экспл. колонна d=146 мм, H=3210 м

Конструкция скважины (межтр. ) º Направление d=505 мм, H=20 м Кондуктор d=346 мм, H=355 м Тех. Колонна d=245 мм, H=1573 м Экспл. колонна d=146 мм, H=3210 м НКТ d=2, 5" H=2000 м

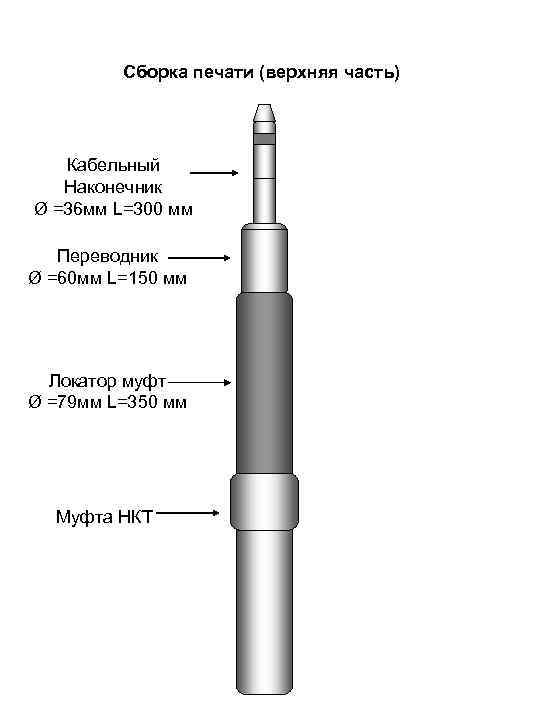

Сборка печати (верхняя часть) Кабельный Наконечник Ø =36 мм L=300 мм Переводник Ø =60 мм L=150 мм Локатор муфт Ø =79 мм L=350 мм Муфта НКТ

АИНК-90 (90 -1 ц) Диаметр 90 мм Длина 2, 62 м

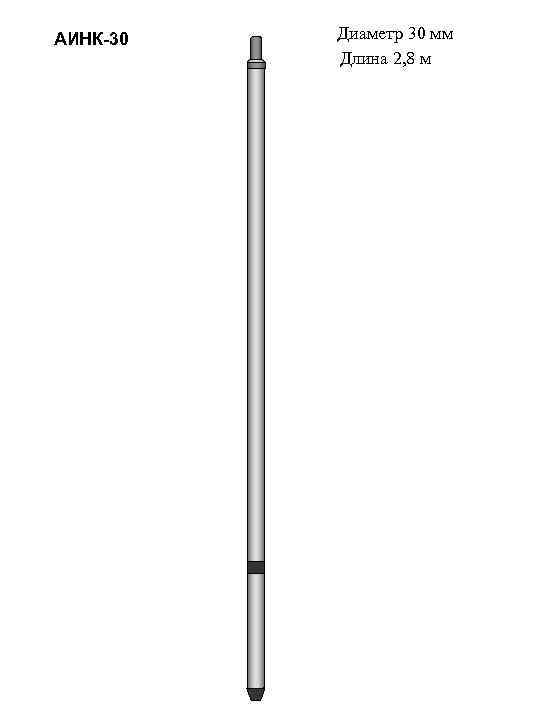

АИНК-30 Диаметр 30 мм Длина 2, 8 м

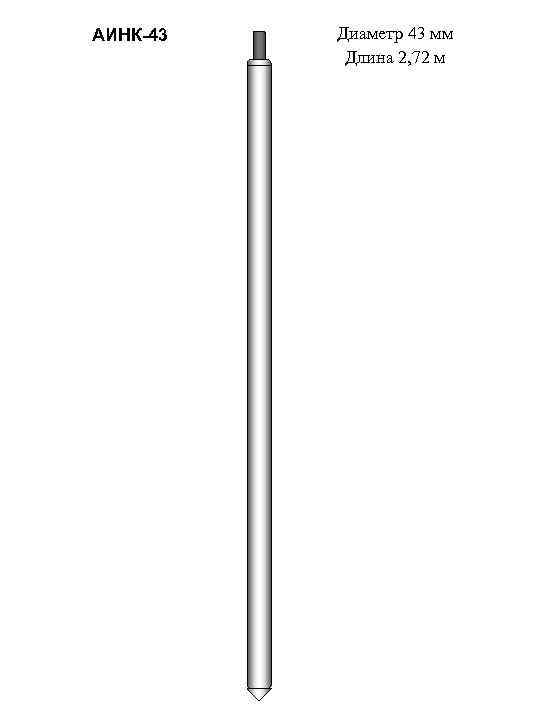

АИНК-43 Диаметр 43 мм Длина 2, 72 м

АИНК-36 -3 ц Диаметр 36 мм Длина 2, 9 м

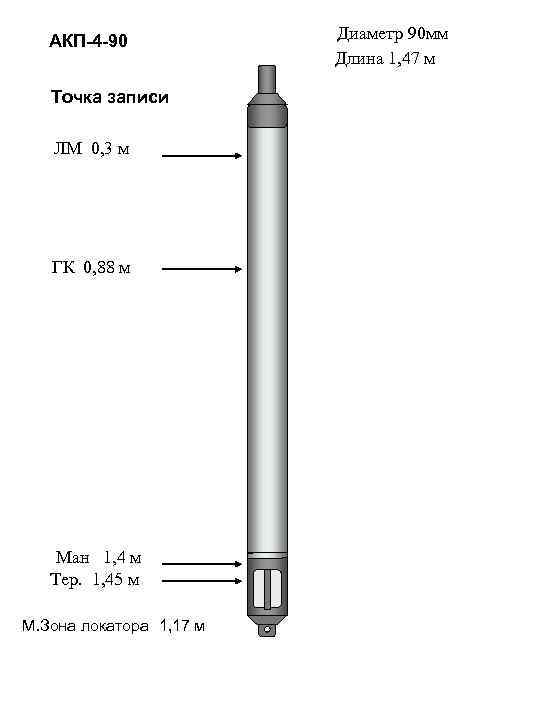

АКП-4 -90 Точка записи ЛМ 0, 3 м ГК 0, 88 м Ман 1, 4 м Тер. 1, 45 м М. Зона локатора 1, 17 м Диаметр 90 мм Длина 1, 47 м

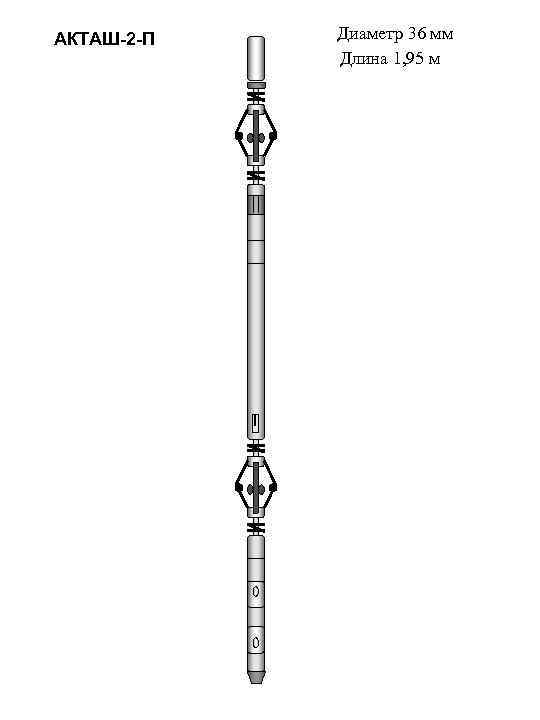

АКТАШ-2 -П Диаметр 36 мм Длина 1, 95 м

АРКЦ-Т-1 м Диаметр 100 мм (без цент) Длина 4, 5 м Точка записи 3 м

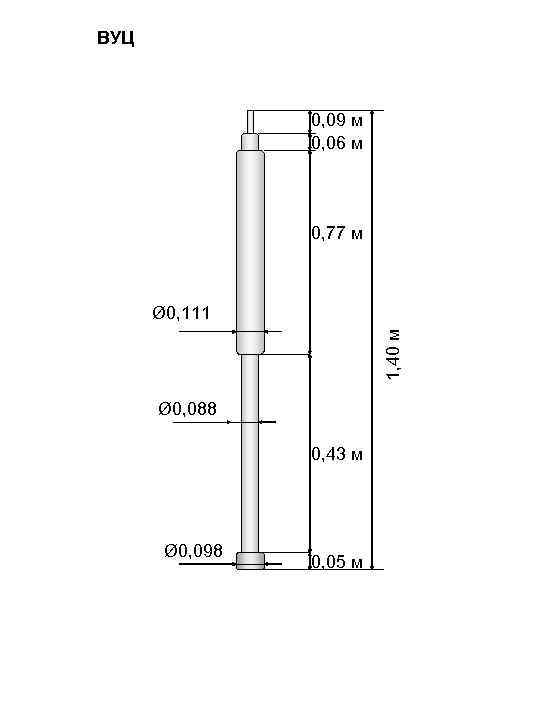

ВУЦ 0, 09 м 0, 06 м 0, 77 м 1, 40 м Ø 0, 111 Ø 0, 088 0, 43 м Ø 0, 098 0, 05 м

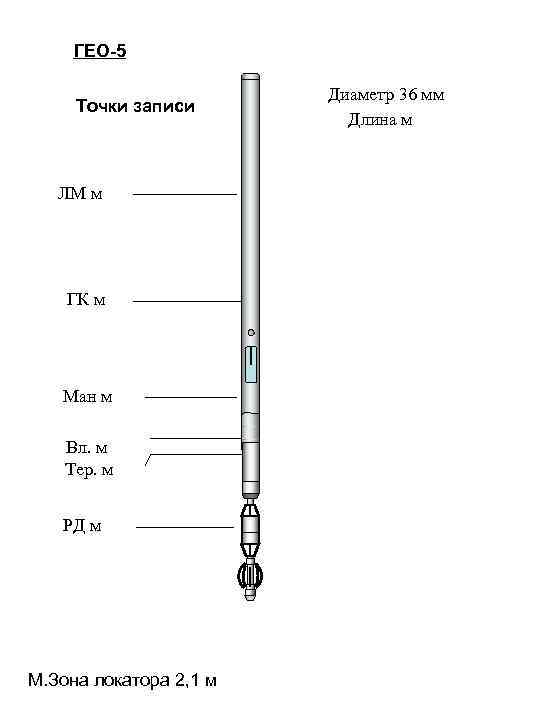

ГЕО-5 Точки записи ЛМ м ГК м Ман м Вл. м Тер. м РД м М. Зона локатора 2, 1 м Диаметр 36 мм Длина м

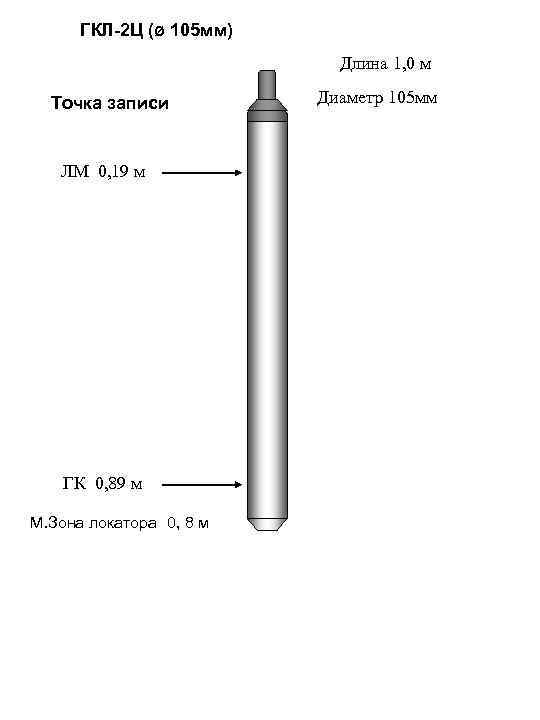

ГКЛ-2 Ц (ø 105 мм) Длина 1, 0 м Точка записи ЛМ 0, 19 м ГК 0, 89 м М. Зона локатора 0, 8 м Диаметр 105 мм

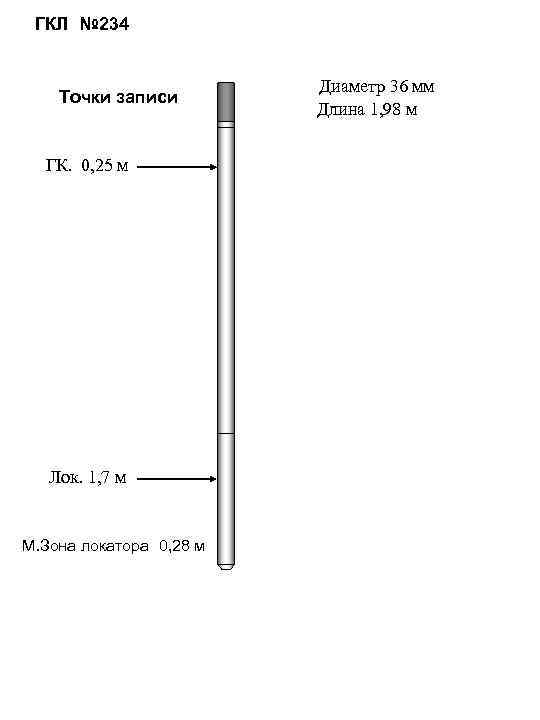

ГКЛ № 234 Точки записи ГК. 0, 25 м Лок. 1, 7 м М. Зона локатора 0, 28 м Диаметр 36 мм Длина 1, 98 м

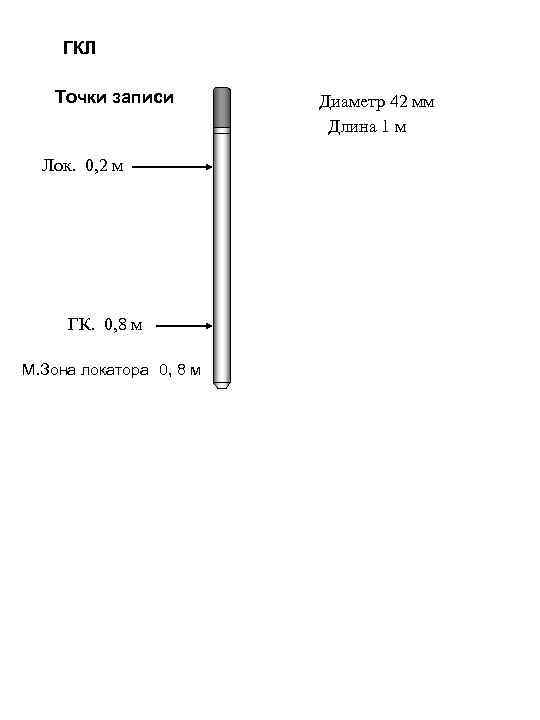

ГКЛ Точки записи Лок. 0, 2 м ГК. 0, 8 м М. Зона локатора 0, 8 м Диаметр 42 мм Длина 1 м

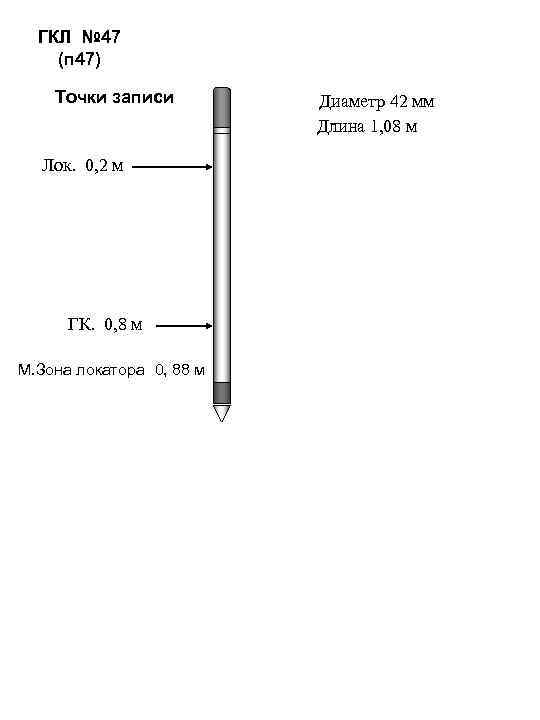

ГКЛ № 47 (п 47) Точки записи Лок. 0, 2 м ГК. 0, 8 м М. Зона локатора 0, 88 м Диаметр 42 мм Длина 1, 08 м

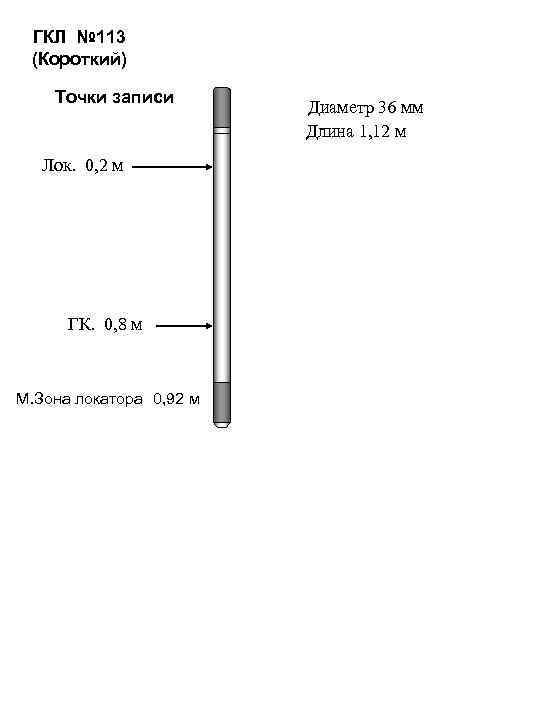

ГКЛ № 113 (Короткий) Точки записи Лок. 0, 2 м ГК. 0, 8 м М. Зона локатора 0, 92 м Диаметр 36 мм Длина 1, 12 м

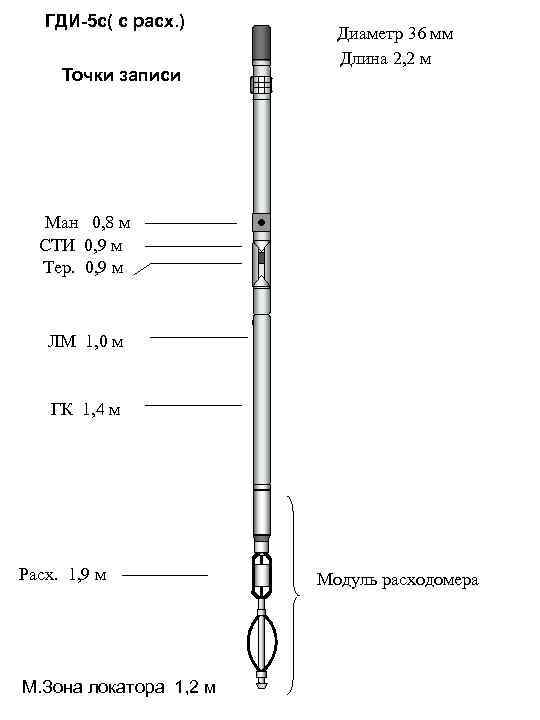

ГДИ-5 с( с расх. ) Точки записи Диаметр 36 мм Длина 2, 2 м Ман 0, 8 м СТИ 0, 9 м Тер. 0, 9 м ЛМ 1, 0 м ГК 1, 4 м Расх. 1, 9 м М. Зона локатора 1, 2 м Модуль расходомера

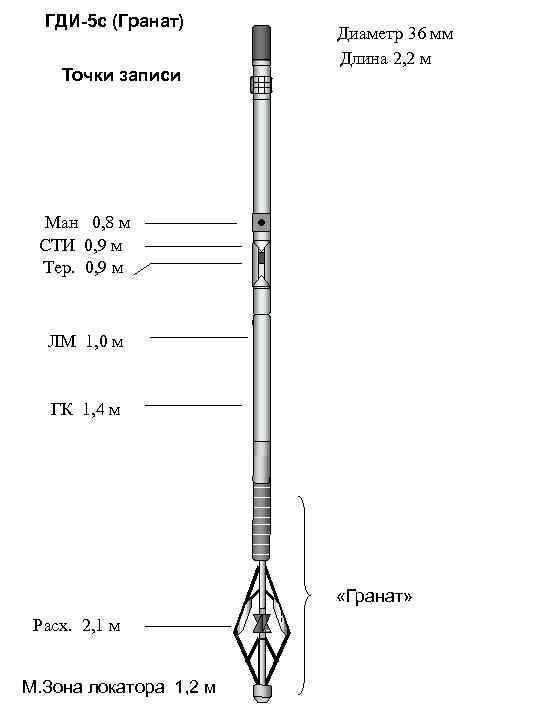

ГДИ-5 с (Гранат) Точки записи Диаметр 36 мм Длина 2, 2 м Ман 0, 8 м СТИ 0, 9 м Тер. 0, 9 м ЛМ 1, 0 м ГК 1, 4 м «Гранат» Расх. 2, 1 м М. Зона локатора 1, 2 м

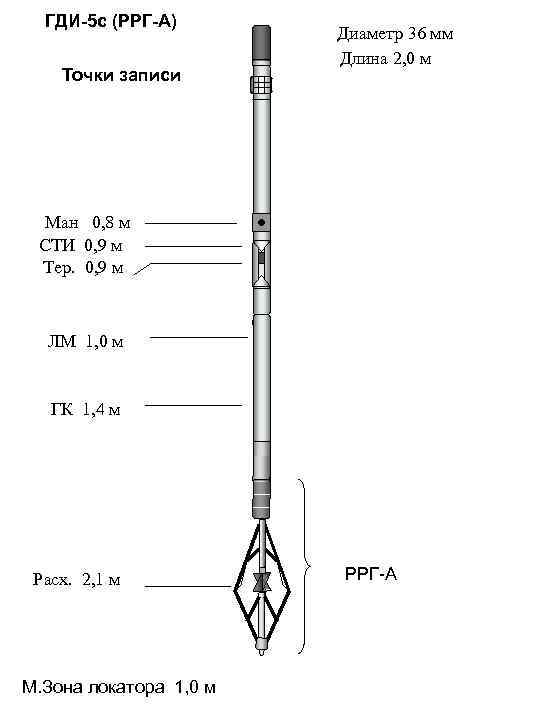

ГДИ-5 с (РРГ-А) Точки записи Диаметр 36 мм Длина 2, 0 м Ман 0, 8 м СТИ 0, 9 м Тер. 0, 9 м ЛМ 1, 0 м ГК 1, 4 м Расх. 2, 1 м М. Зона локатора 1, 0 м РРГ-А

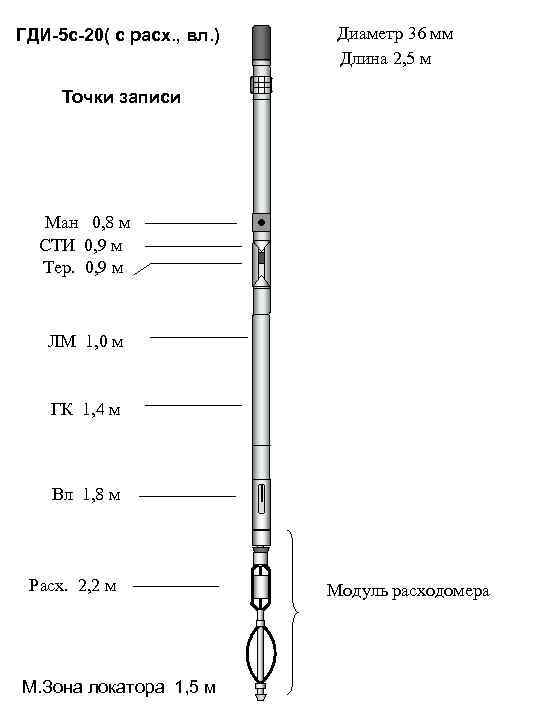

ГДИ-5 с-20( с расх. , вл. ) Диаметр 36 мм Длина 2, 5 м Точки записи Ман 0, 8 м СТИ 0, 9 м Тер. 0, 9 м ЛМ 1, 0 м ГК 1, 4 м Вл 1, 8 м Расх. 2, 2 м М. Зона локатора 1, 5 м Модуль расходомера

ГДИ-5 с ( С влаг. ) Точки записи Диаметр 36 мм Длина 2, 0 м Ман 0, 8 м СТИ 0, 9 м Тер. 0, 9 м ЛМ 1, 0 м ГК 1, 4 м Влаг. 1, 9 м М. Зона локатора 1, 0 м Модуль влагомера

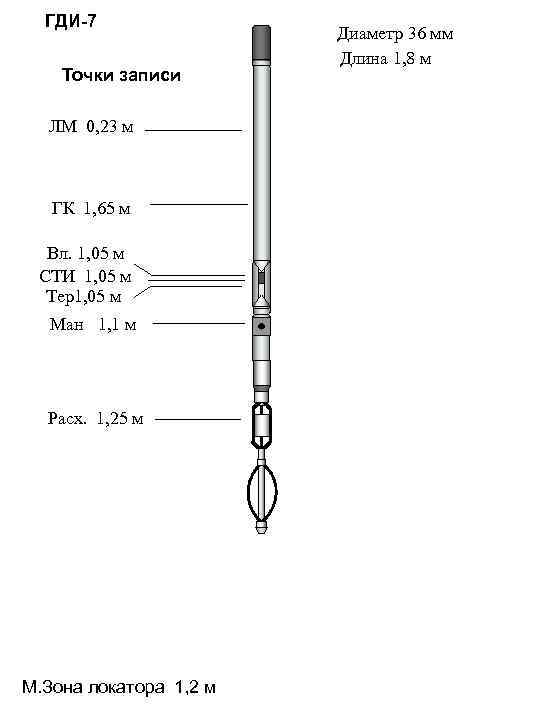

ГДИ-7 Точки записи ЛМ 0, 23 м ГК 1, 65 м Вл. 1, 05 м СТИ 1, 05 м Тер1, 05 м Ман 1, 1 м Расх. 1, 25 м М. Зона локатора 1, 2 м Диаметр 36 мм Длина 1, 8 м

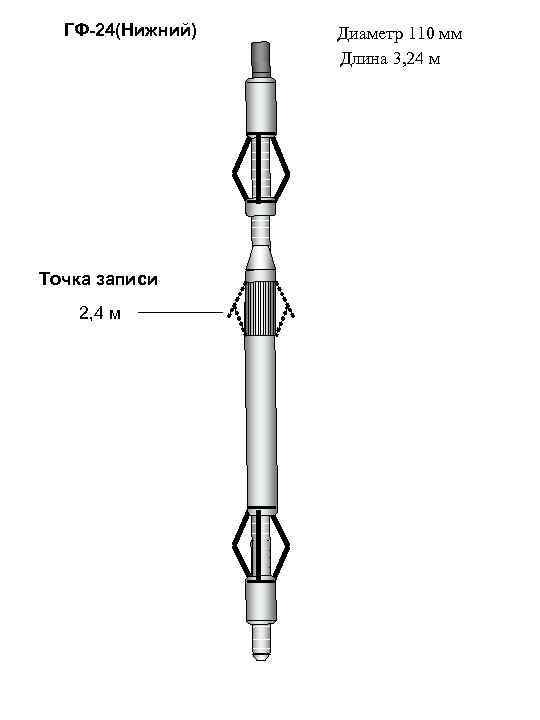

ГФ-24(Нижний) Точка записи 2, 4 м Диаметр 110 мм Длина 3, 24 м

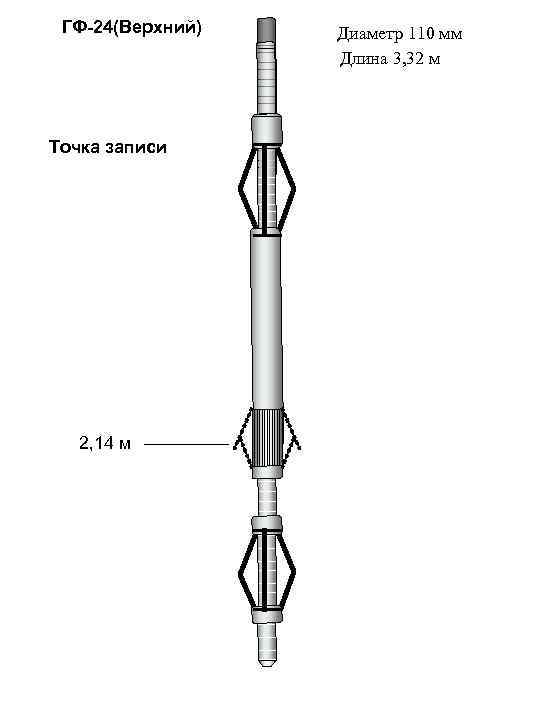

ГФ-24(Верхний) Точка записи 2, 14 м Диаметр 110 мм Длина 3, 32 м

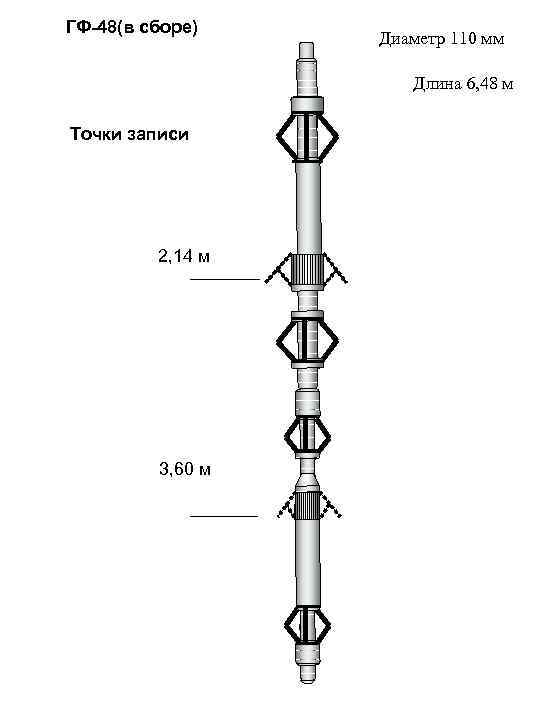

ГФ-48(в сборе) Диаметр 110 мм Длина 6, 48 м Точки записи 2, 14 м 3, 60 м

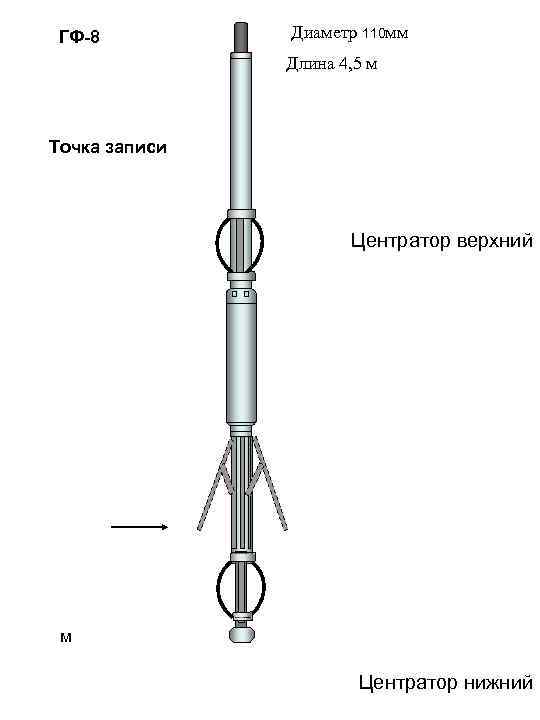

ГФ-8 Диаметр 110 мм Длина 4, 5 м Точка записи Центратор верхний м Центратор нижний

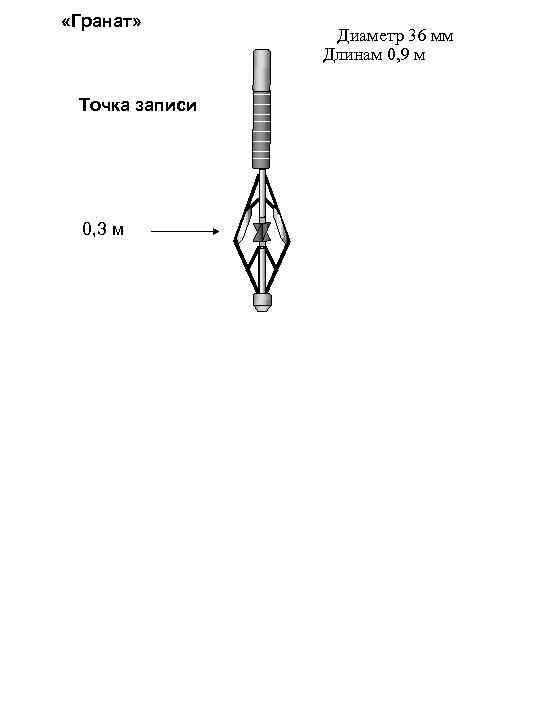

«Гранат» Точка записи 0, 3 м Диаметр 36 мм Длинам 0, 9 м

ЗАС-36 - Диаметр 36 мм Длина 2, 2 м

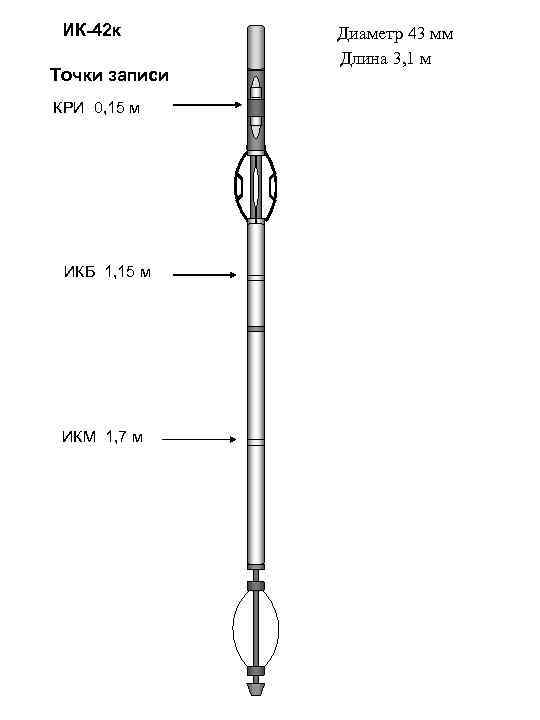

ИК-42 к Точки записи КРИ 0, 15 м ИКБ 1, 15 м ИКМ 1, 7 м Диаметр 43 мм Длина 3, 1 м

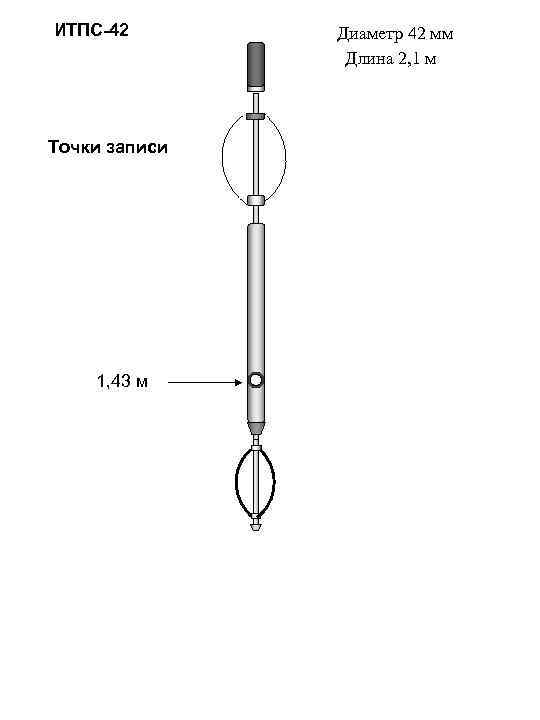

ИТПС-42 Точки записи 1, 43 м Диаметр 42 мм Длина 2, 1 м

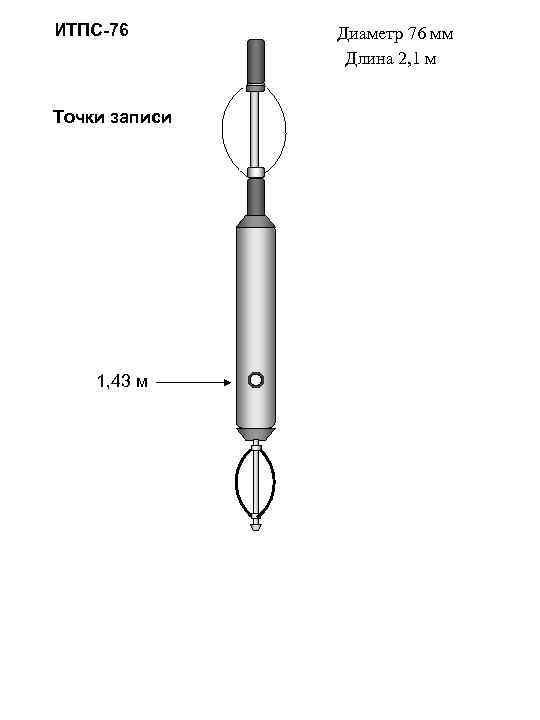

ИТПС-76 Точки записи 1, 43 м Диаметр 76 мм Длина 2, 1 м

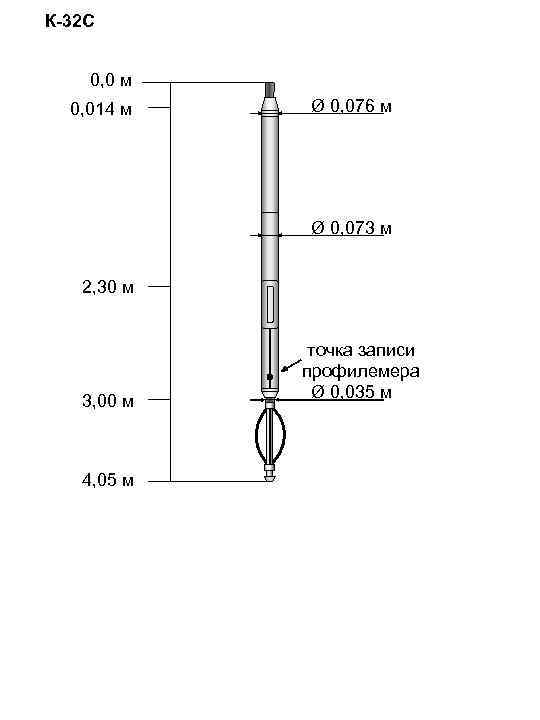

К-32 С 0, 0 м 0, 014 м Ø 0, 076 м Ø 0, 073 м 2, 30 м 3, 00 м 4, 05 м точка записи профилемера Ø 0, 035 м

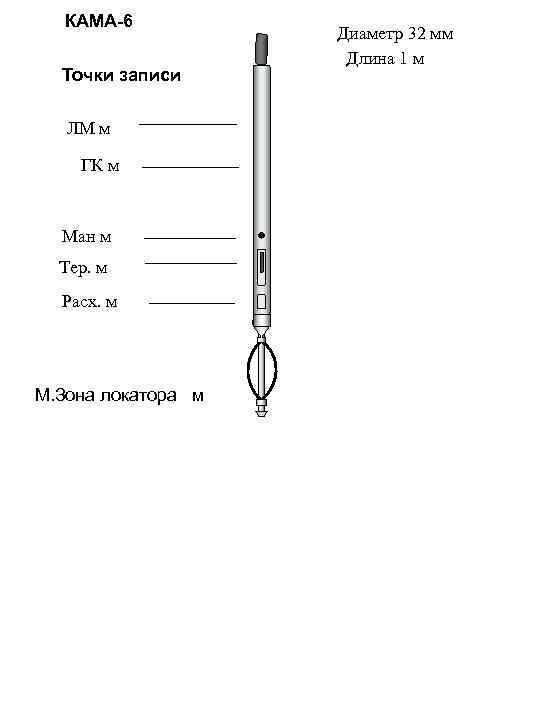

КАМА-6 Точки записи ЛМ м ГК м Ман м Тер. м Расх. м М. Зона локатора м Диаметр 32 мм Длина 1 м

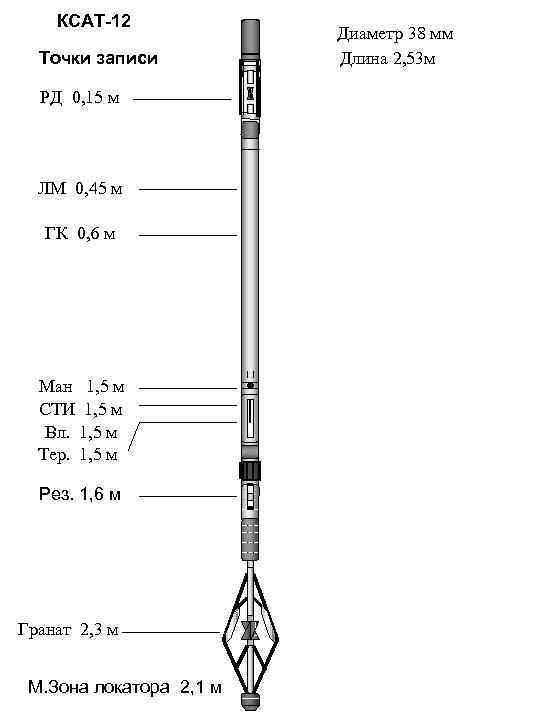

КСАТ-12 Точки записи РД 0, 15 м ЛМ 0, 45 м ГК 0, 6 м Ман 1, 5 м СТИ 1, 5 м Вл. 1, 5 м Тер. 1, 5 м Рез. 1, 6 м Гранат 2, 3 м М. Зона локатора 2, 1 м Диаметр 38 мм Длина 2, 53 м

КСАТ-12(Без нижн. расх. ) Точки записи РД 0, 15 м ЛМ 0, 45 м ГК 0, 6 м Ман 1, 5 м СТИ 1, 5 м Вл. 1, 5 м Тер. 1, 5 м Рез. 1, 6 м М. Зона локатора 1, 5 м Диаметр 38 мм Длина 1, 85 м

КСА-Т 7 ( Шум. ) Длина 2, 0 м Точки записи ЛМ 0, 2 м ГК 1, 1 м Ман 1, 7 м СТИ 1, 8 м Вл. 1, 85 м Тер. 1, 85 м Шум 2, 0 м М. Зона локатора 1, 8 м Диаметр 38 мм

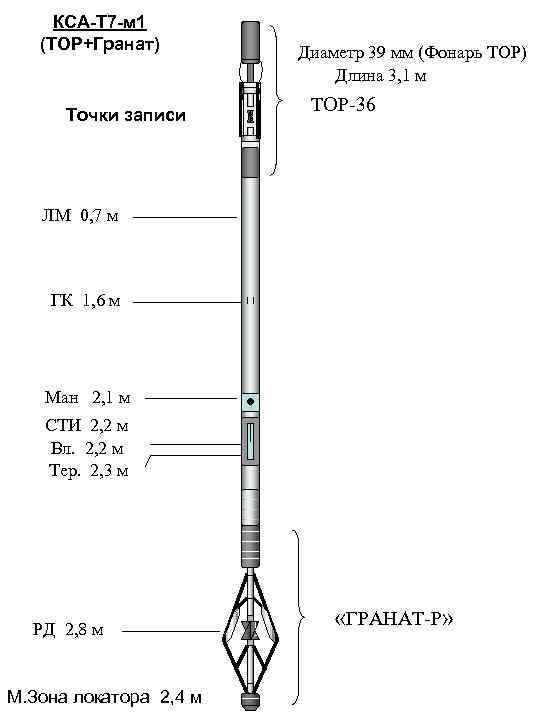

КСА-Т 7 -м 1 (ТОР+Гранат) Точки записи Диаметр 39 мм (Фонарь ТОР) Длина 3, 1 м ТОР-36 ЛМ 0, 7 м ГК 1, 6 м Ман 2, 1 м СТИ 2, 2 м Вл. 2, 2 м Тер. 2, 3 м РД 2, 8 м М. Зона локатора 2, 4 м «ГРАНАТ-Р»

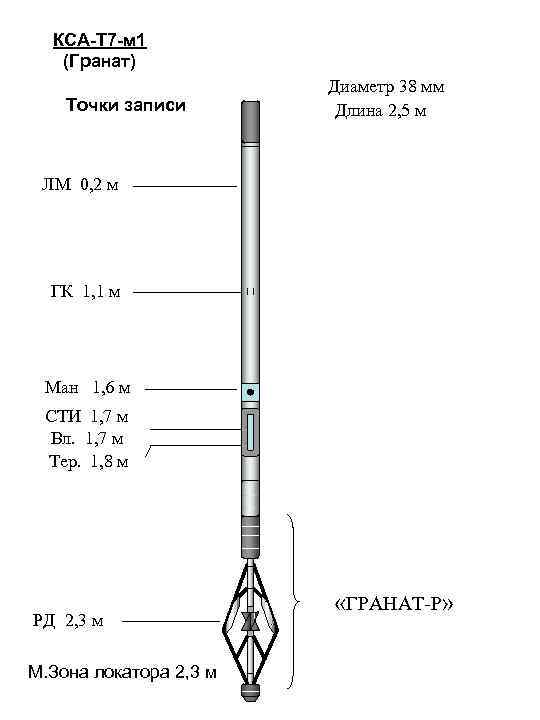

КСА-Т 7 -м 1 (Гранат) Точки записи Диаметр 38 мм Длина 2, 5 м ЛМ 0, 2 м ГК 1, 1 м Ман 1, 6 м СТИ 1, 7 м Вл. 1, 7 м Тер. 1, 8 м РД 2, 3 м М. Зона локатора 2, 3 м «ГРАНАТ-Р»

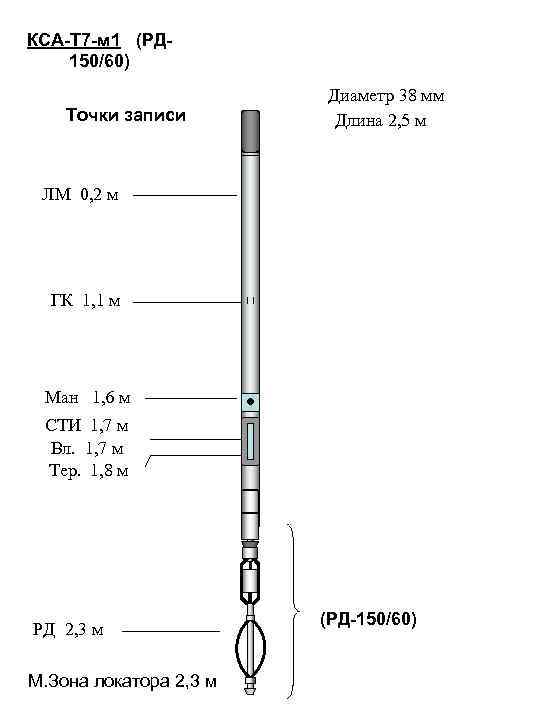

КСА-Т 7 -м 1 (РД 150/60) Точки записи Диаметр 38 мм Длина 2, 5 м ЛМ 0, 2 м ГК 1, 1 м Ман 1, 6 м СТИ 1, 7 м Вл. 1, 7 м Тер. 1, 8 м РД 2, 3 м М. Зона локатора 2, 3 м (РД-150/60)

КСА-Т 7 -м 1 (РЭТС-4) Точки записи Диаметр 38 мм Длина 2, 3 м ЛМ 0, 2 м ГК 1, 1 м Ман 1, 6 м СТИ 1, 7 м Вл. 1, 7 м Тер. 1, 8 м РД 2, 2 м М. Зона локатора 2, 1 м ( РЭТС-4 )

КСА-Т 7 -М 1 (с резист. ) Точки записи Диаметр 38 мм Длина 2, 25, м ЛМ 0, 2 м ГК 1, 1 м Ман 1, 6 м СТИ 1, 7 м Вл. 1, 7 м Тер. 1, 8 м МРИ-38 (Резистивиметр) Рез. 2, 2 м М. Зона локатора 1, 15 м

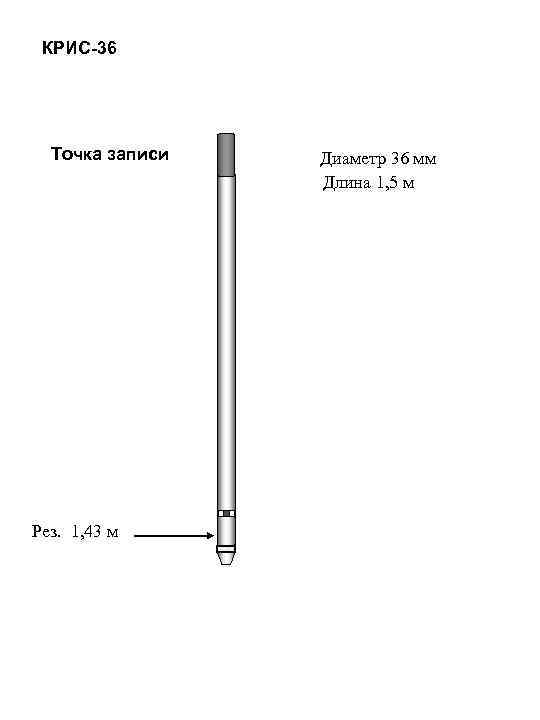

КРИС-36 Точка записи Рез. 1, 43 м Диаметр 36 мм Длина 1, 5 м

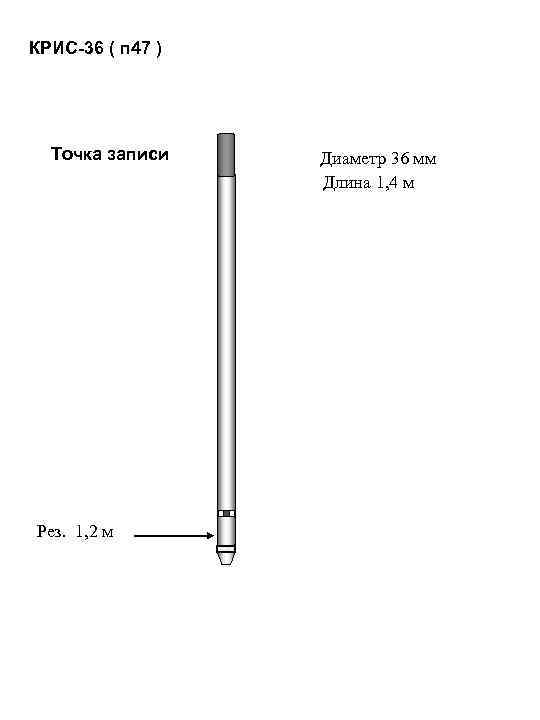

КРИС-36 ( п 47 ) Точка записи Рез. 1, 2 м Диаметр 36 мм Длина 1, 4 м

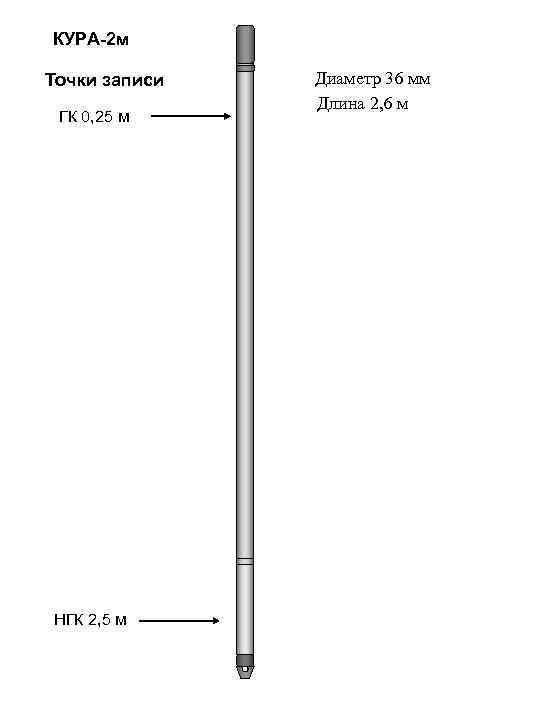

КУРА-2 м Точки записи ГК 0, 25 м НГК 2, 5 м Диаметр 36 мм Длина 2, 6 м

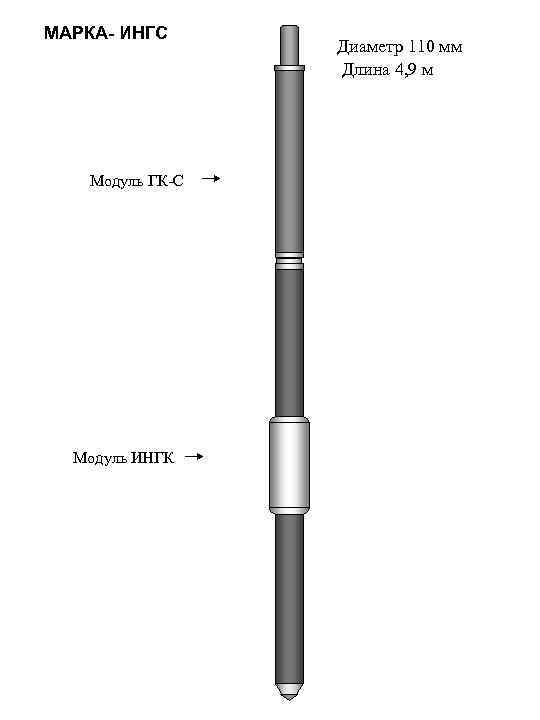

МАРКА- ИНГС Модуль ГК-С Модуль ИНГК Диаметр 110 мм Длина 4, 9 м

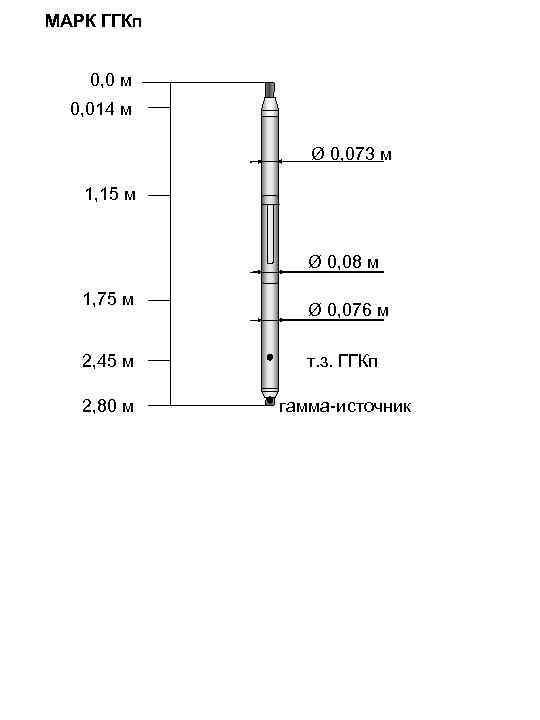

МАРК ГГКп 0, 0 м 0, 014 м Ø 0, 073 м 1, 15 м Ø 0, 08 м 1, 75 м Ø 0, 076 м 2, 45 м т. з. ГГКп 2, 80 м гамма-источник

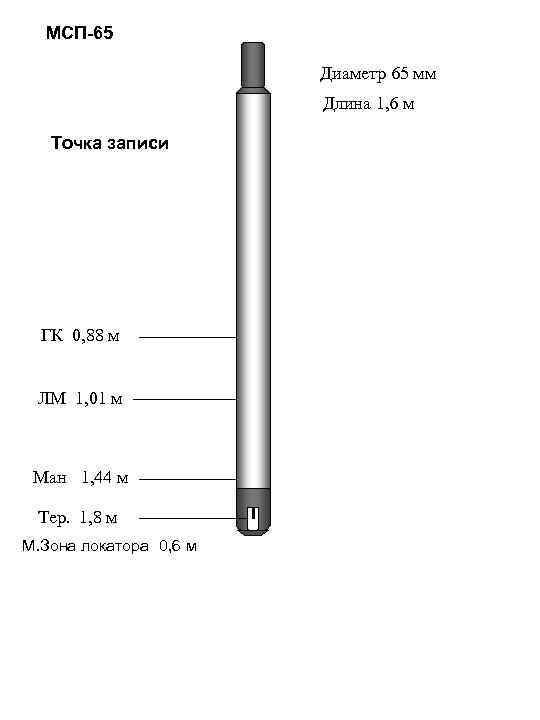

МСП-65 Диаметр 65 мм Длина 1, 6 м Точка записи ГК 0, 88 м ЛМ 1, 01 м Ман 1, 44 м Тер. 1, 8 м М. Зона локатора 0, 6 м

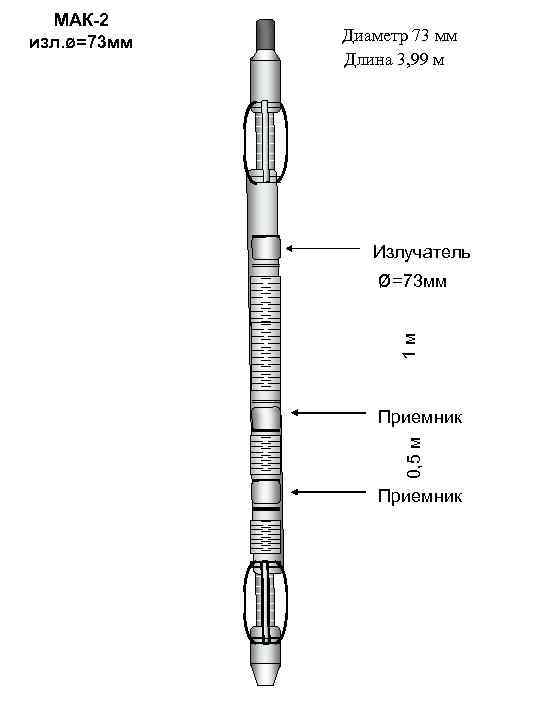

Диаметр 73 мм Длина 3, 99 м Излучатель 1 м ø=73 мм Приемник 0, 5 м МАК-2 изл. ø=73 мм Приемник

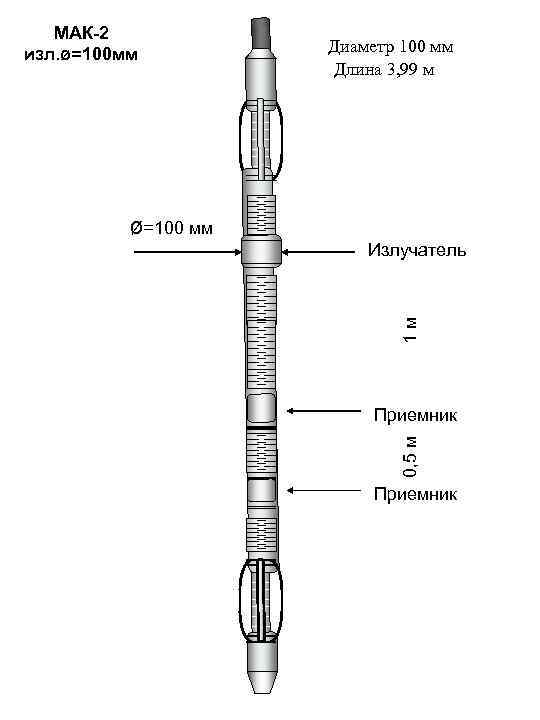

МАК-2 изл. ø=100 мм Диаметр 100 мм Длина 3, 99 м ø=100 мм 1 м Излучатель 0, 5 м Приемник

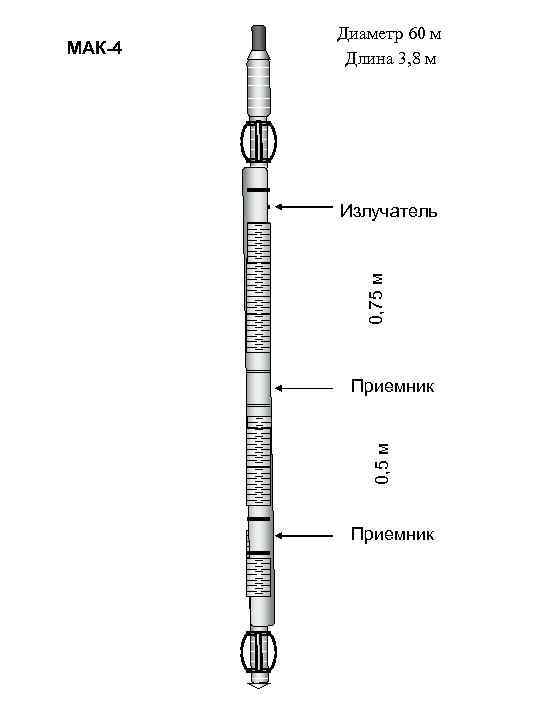

0, 75 м Излучатель Приемник 0, 5 м МАК-4 Диаметр 60 м Длина 3, 8 м Приемник

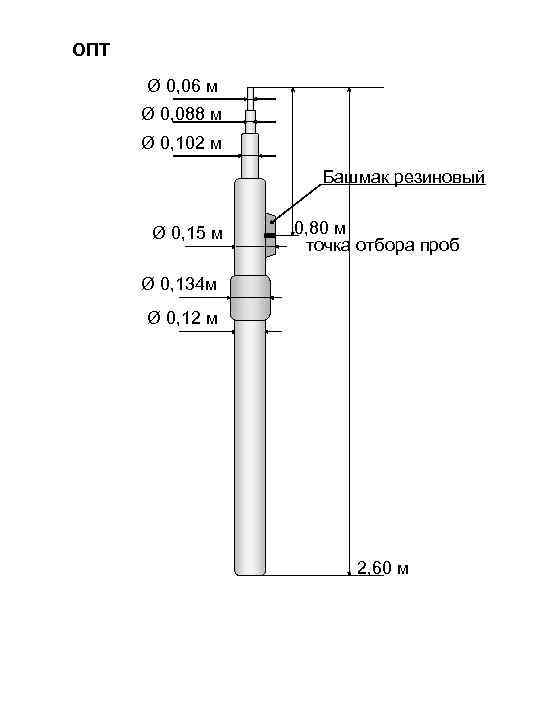

ОПТ Ø 0, 06 м Ø 0, 088 м Ø 0, 102 м Башмак резиновый Ø 0, 15 м 0, 80 м точка отбора проб Ø 0, 134 м Ø 0, 12 м 2, 60 м

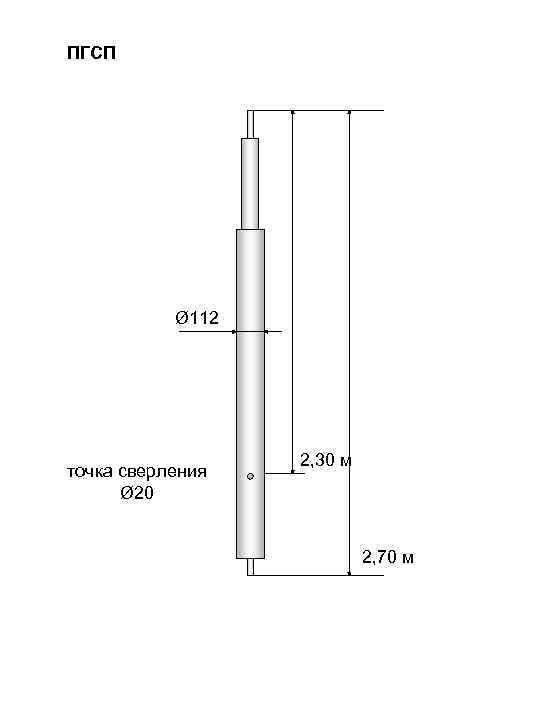

ПГСП Ø 112 точка сверления Ø 20 2, 30 м 2, 70 м

ПС-112 Ø 112 точка сверления Ø 14 1, 80 м 2, 10 м

РК-5 -43 Точка записи Лок. 0, 2 м ГК 0, 5 м ТЕРМ 1, 6 м ННКб 1, 94 м ННКм 2, 3 м М. Зона локатора 2, 33 м Диаметр 43 мм Длина 2, 6 м

РК-5 -73 Точка записи Лок. 0, 3 м ГК 0, 7 м ННКб 2, 05 м W 2, 12 м ННКм 2, 3 м М. Зона локатора 2, 33 м Диаметр 76 мм Длина 2, 63 м

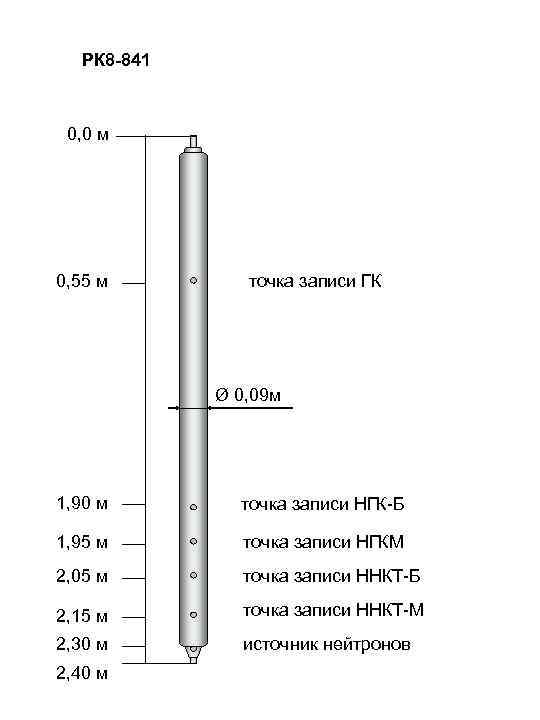

РК 8 -841 0, 0 м 0, 55 м точка записи ГК Ø 0, 09 м 1, 90 м точка записи НГК-Б 1, 95 м точка записи НГКМ 2, 05 м точка записи ННКТ-Б 2, 15 м точка записи ННКТ-М 2, 30 м источник нейтронов 2, 40 м

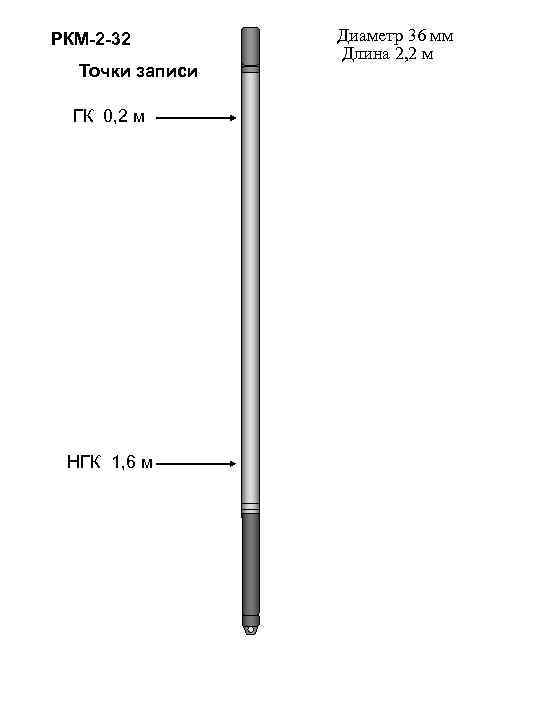

РКМ-2 -32 Точки записи ГК 0, 2 м НГК 1, 6 м Диаметр 36 мм Длина 2, 2 м

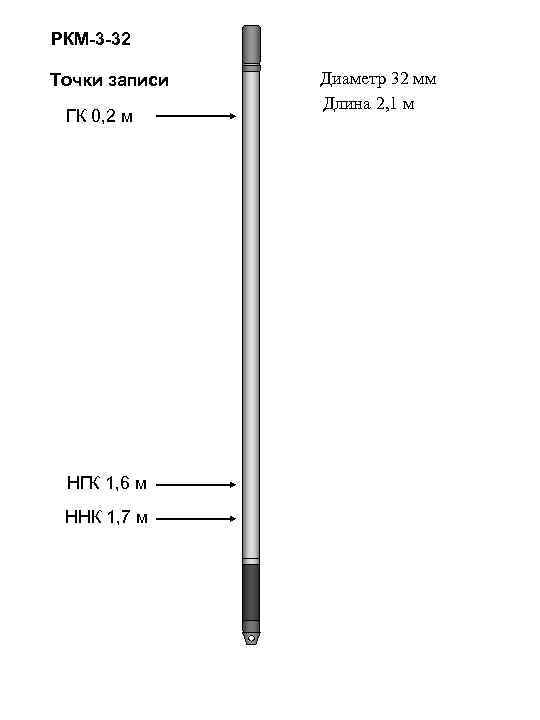

РКМ-3 -32 Точки записи ГК 0, 2 м НГК 1, 6 м ННК 1, 7 м Диаметр 32 мм Длина 2, 1 м

РН-26 (РН-28) Диаметр 26 (28) мм Длина 1, 45 м Точка записи 0, 75 м Пакер

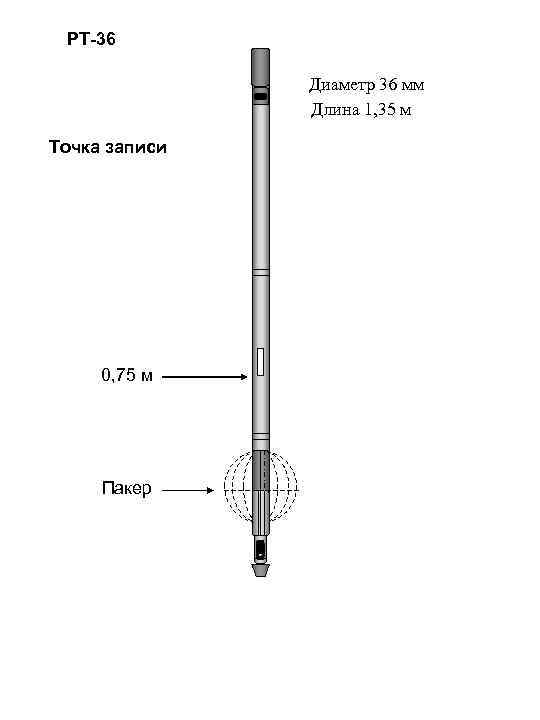

РТ-36 Диаметр 36 мм Длина 1, 35 м Точка записи 0, 75 м Пакер

СКТ-3 М Ø 150 2, 00 м керноотборник Ø 22 2, 80 м

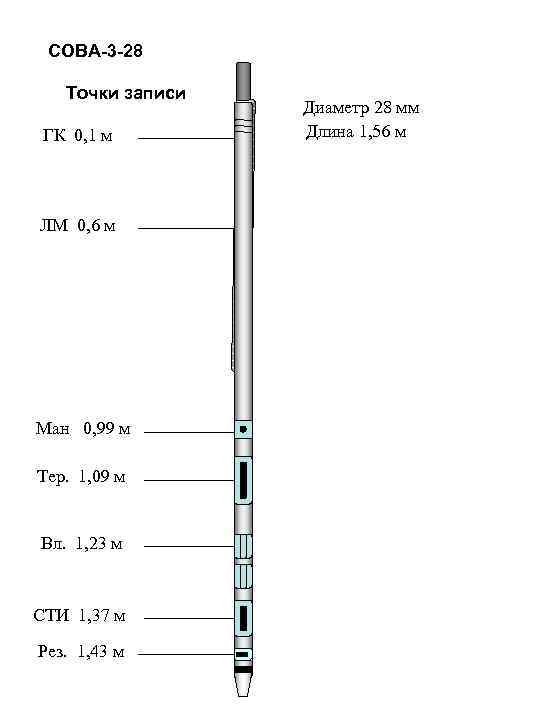

СОВА-3 -28 Точки записи ГК 0, 1 м ЛМ 0, 6 м Ман 0, 99 м Тер. 1, 09 м Вл. 1, 23 м СТИ 1, 37 м Рез. 1, 43 м Диаметр 28 мм Длина 1, 56 м

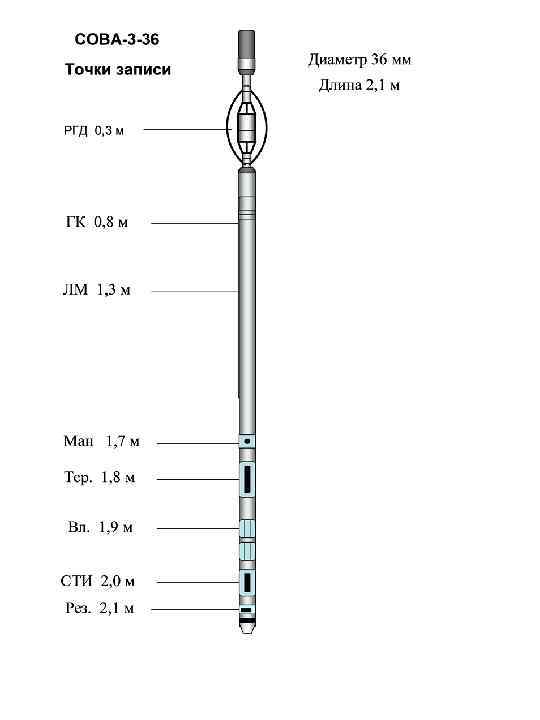

Сова-3 -36

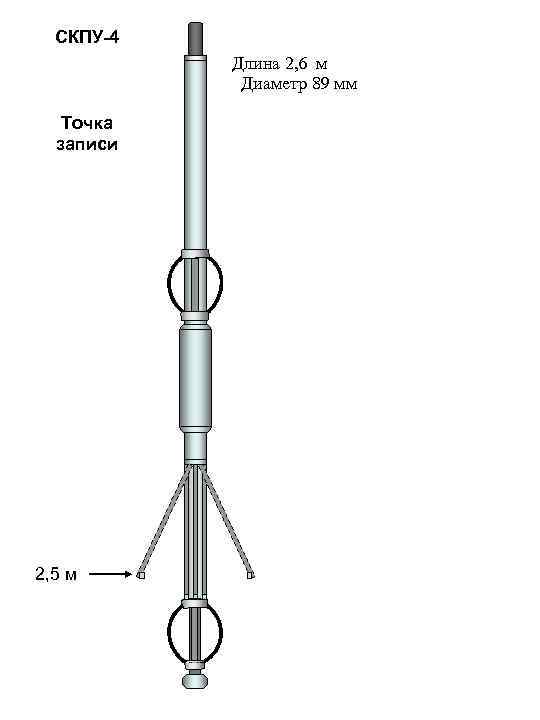

СКПУ-4 Длина 2, 6 м Диаметр 89 мм Точка записи 2, 5 м

СКПУ-4 укороч. Точка записи 2, 1 м Диаметр 89 мм Длина 2, 6 м

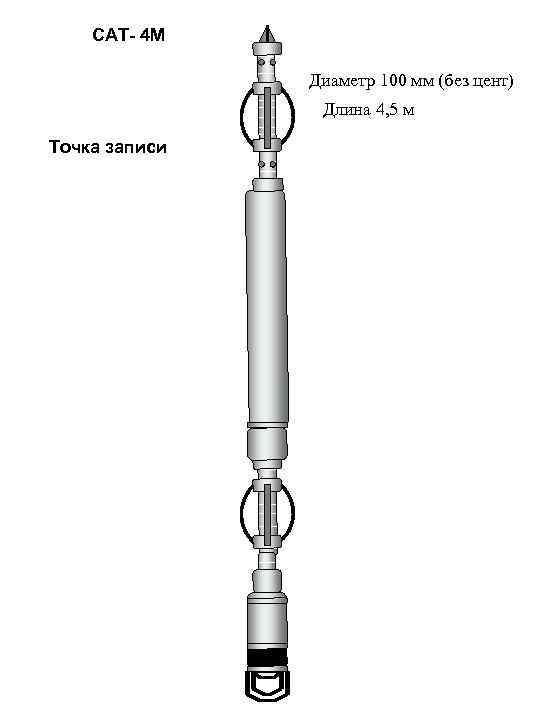

САТ- 4 М Диаметр 100 мм (без цент) Длина 4, 5 м Точка записи

СГДТ-2 М( Для 5" э. кол. ) Точка записи 1, 8 м Диаметр 110 мм Длина 2, 45 м

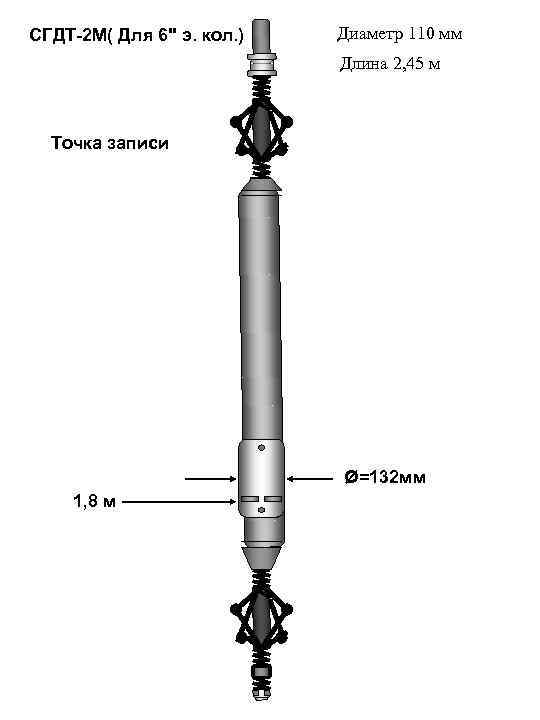

СГДТ-2 М( Для 6" э. кол. ) Диаметр 110 мм Длина 2, 45 м Точка записи ø=132 мм 1, 8 м

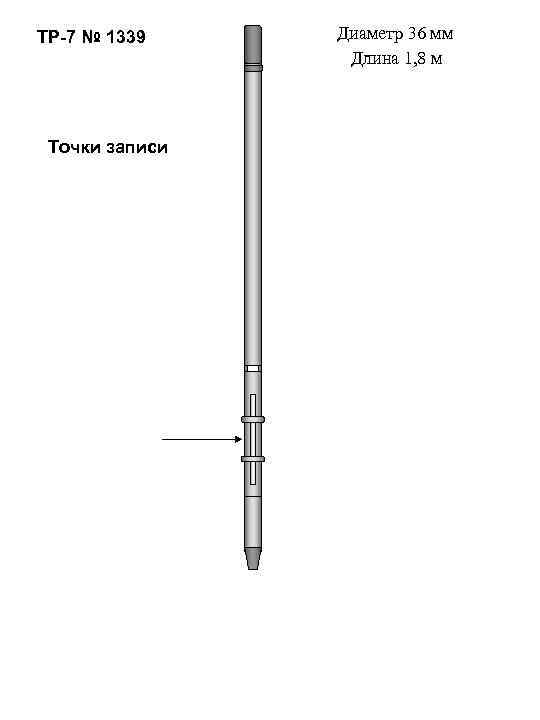

ТР-7 № 1339 Точки записи Диаметр 36 мм Длина 1, 8 м

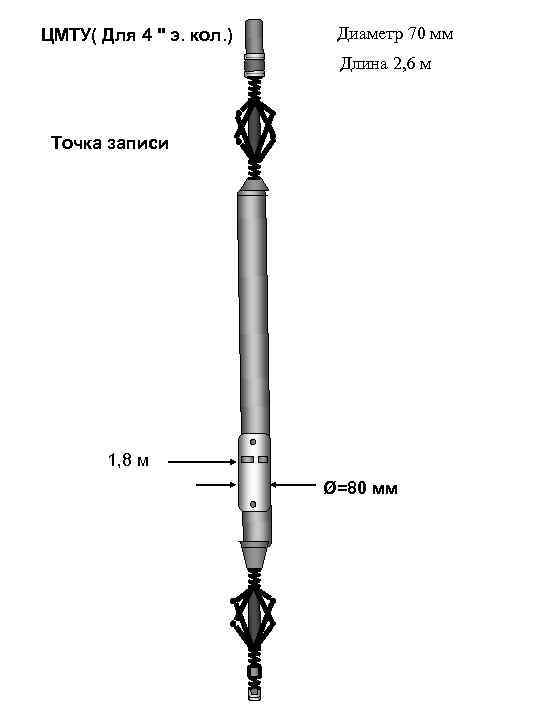

ЦМТУ( Для 4 " э. кол. ) Диаметр 70 мм Длина 2, 6 м Точка записи 1, 8 м Ø=80 мм

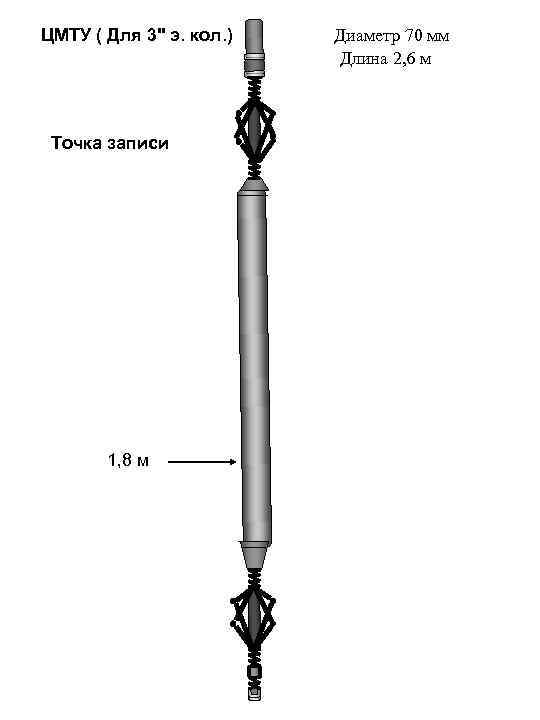

ЦМТУ ( Для 3" э. кол. ) Точка записи 1, 8 м Диаметр 70 мм Длина 2, 6 м

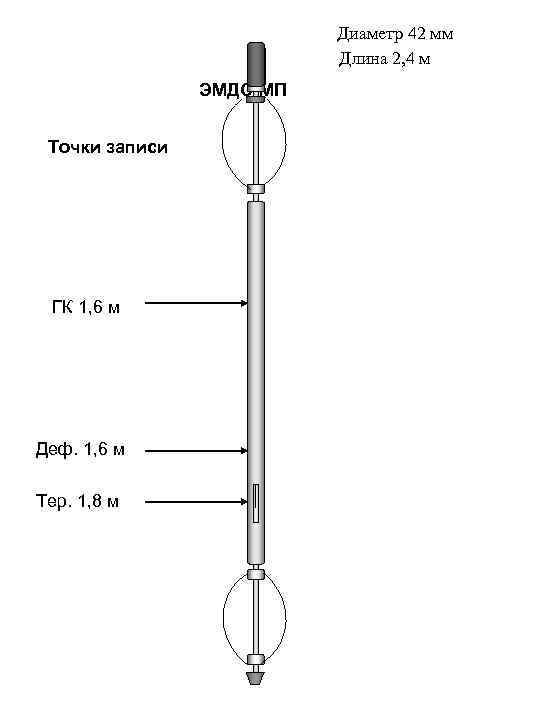

Диаметр 42 мм Длина 2, 4 м ЭМДС-МП Точки записи ГК 1, 6 м Деф. 1, 6 м Тер. 1, 8 м

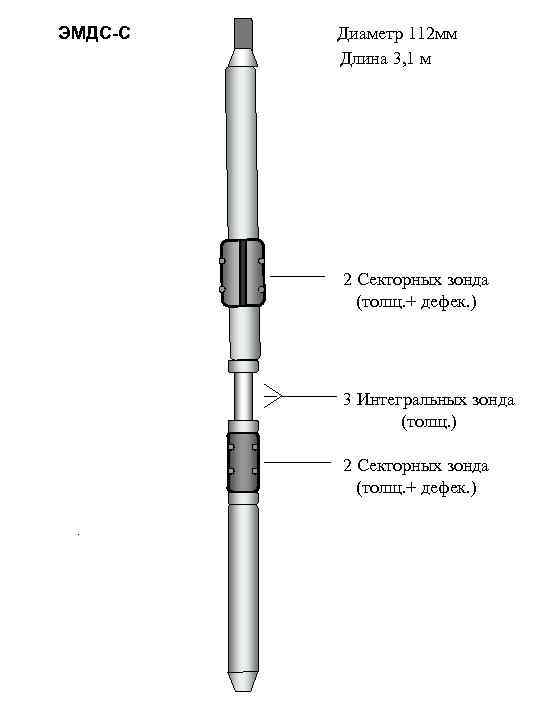

ЭМДС-С Диаметр 112 мм Длина 3, 1 м 2 Секторных зонда (толщ. + дефек. ) 3 Интегральных зонда (толщ. ) 2 Секторных зонда (толщ. + дефек. )

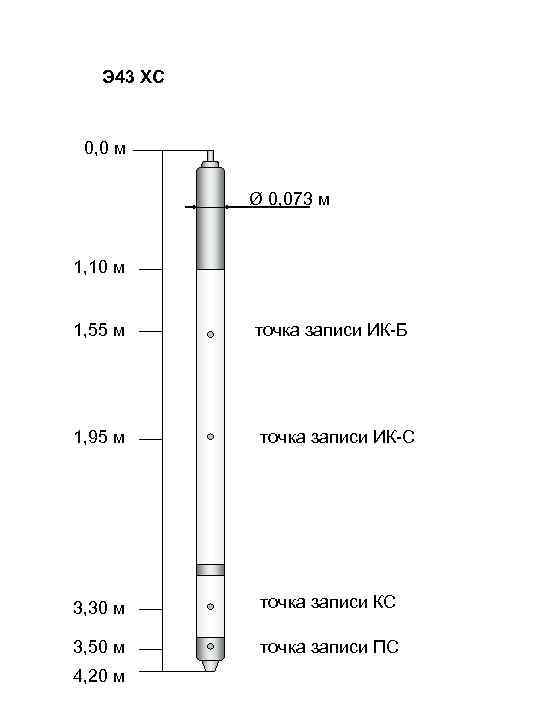

Э 43 ХС 0, 0 м Ø 0, 073 м 1, 10 м 1, 55 м точка записи ИК-Б 1, 95 м точка записи ИК-С 3, 30 м точка записи КС 3, 50 м точка записи ПС 4, 20 м

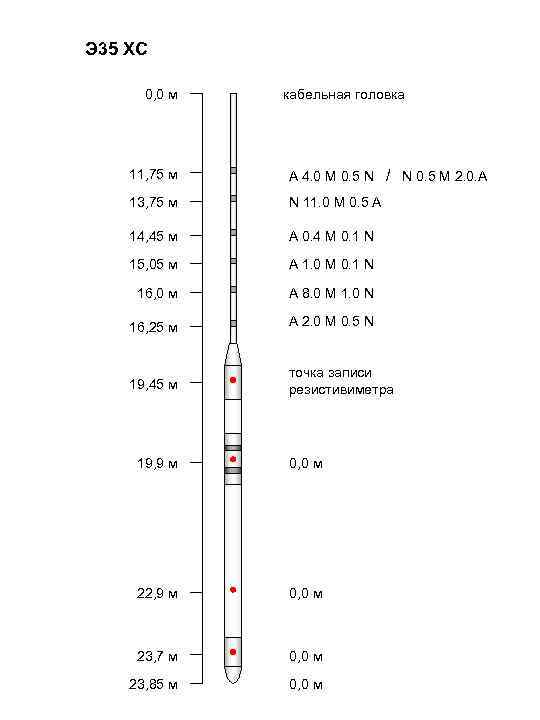

Э 35 ХС 0, 0 м кабельная головка 11, 75 м A 4. 0 M 0. 5 N / N 0. 5 M 2. 0. A 13, 75 м N 11. 0 M 0. 5 A 14, 45 м A 0. 4 M 0. 1 N 15, 05 м A 1. 0 M 0. 1 N 16, 0 м A 8. 0 M 1. 0 N 16, 25 м A 2. 0 M 0. 5 N 19, 45 м точка записи резистивиметра 19, 9 м 0, 0 м 22, 9 м 0, 0 м 23, 7 м 0, 0 м 23, 85 м 0, 0 м

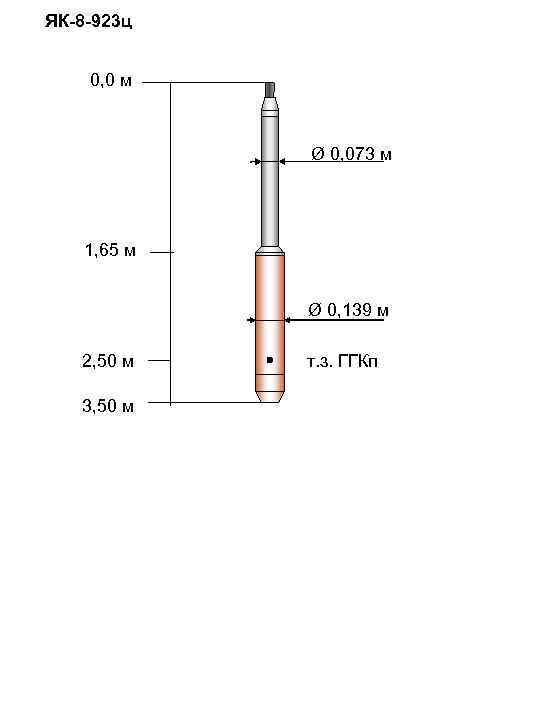

ЯК-8 -923 ц 0, 0 м Ø 0, 073 м 1, 65 м Ø 0, 139 м 2, 50 м 3, 50 м т. з. ГГКп

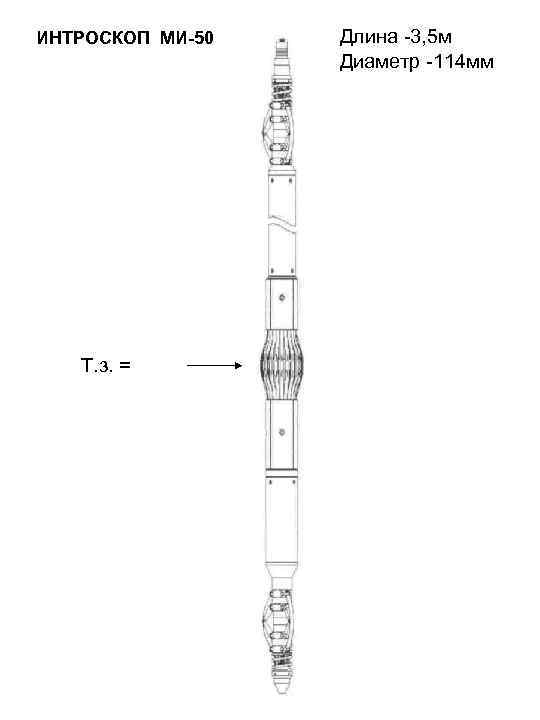

ИНТРОСКОП МИ-50 Т. з. = Длина -3, 5 м Диаметр -114 мм

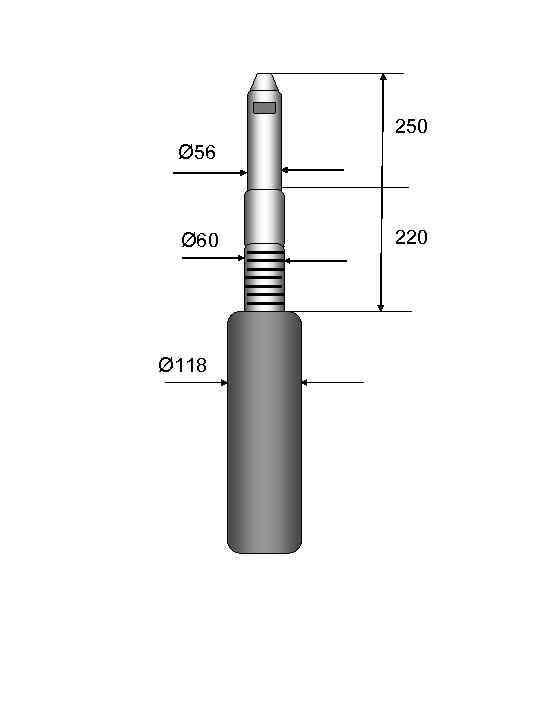

250 Ø 56 Ø 60 Ø 118 220
