Конструкция скважины и цементирование 6 Апреля 2007 г

Конструкция скважины и цементирование 6 Апреля 2007 г. Тенгиз Конфиденциально для ТШО

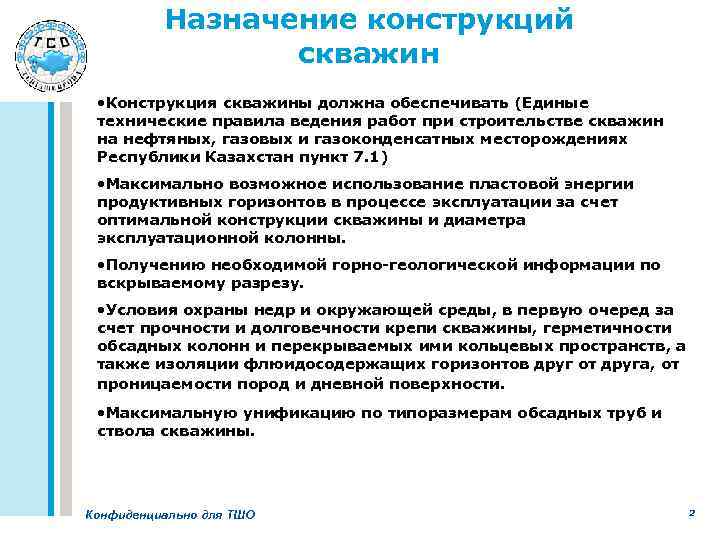

Назначение конструкций скважин • Конструкция скважины должна обеспечивать (Единые технические правила ведения работ при строительстве скважин на нефтяных, газовых и газоконденсатных месторождениях Республики Казахстан пункт 7. 1) • Максимально возможное использование пластовой энергии продуктивных горизонтов в процессе эксплуатации за счет оптимальной конструкции скважины и диаметра эксплуатационной колонны. • Получению необходимой горно-геологической информации по вскрываемому разрезу. • Условия охраны недр и окружающей среды, в первую очеред за счет прочности и долговечности крепи скважины, герметичности обсадных колонн и перекрываемых ими кольцевых пространств, а также изоляции флюидосодержащих горизонтов друг от друга, от проницаемости пород и дневной поверхности. • Максимальную унификацию по типоразмерам обсадных труб и ствола скважины. Конфиденциально для ТШО 2

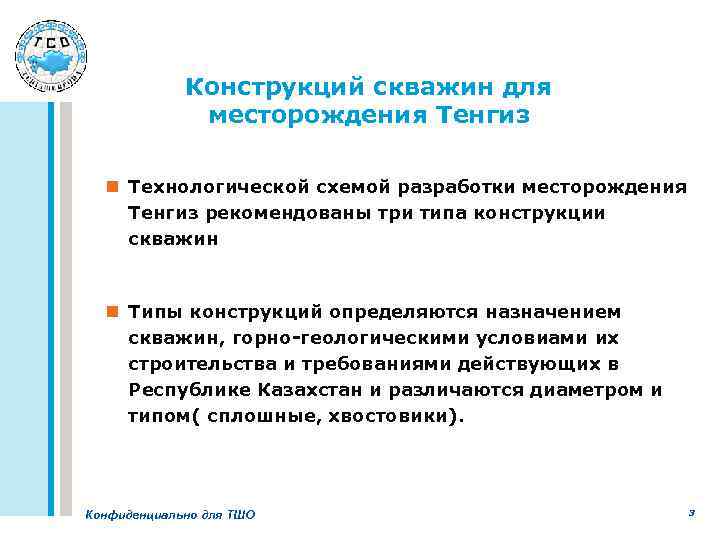

Конструкций скважин для месторождения Тенгиз n Технологической схемой разработки месторождения Тенгиз рекомендованы три типа конструкции скважин n Типы конструкций определяются назначением скважин, горно-геологическими условиами их строительства и требованиями действующих в Республике Казахстан и различаются диаметром и типом( сплошные, хвостовики). Конфиденциально для ТШО 3

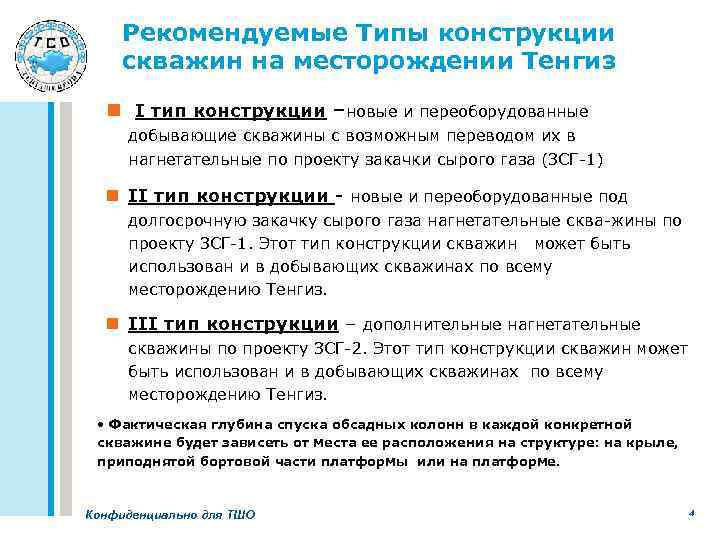

Рекомендуемые Типы конструкции скважин на месторождении Тенгиз n I тип конструкции –новые и переоборудованные добывающие скважины с возможным переводом их в нагнетательные по проекту закачки сырого газа (ЗСГ-1) n II тип конструкции - новые и переоборудованные под долгосрочную закачку сырого газа нагнетательные сква-жины по проекту ЗСГ-1. Этот тип конструкции скважин может быть использован и в добывающих скважинах по всему месторождению Тенгиз. n III тип конструкции – дополнительные нагнетательные скважины по проекту ЗСГ-2. Этот тип конструкции скважин может быть использован и в добывающих скважинах по всему месторождению Тенгиз. • Фактическая глубина спуска обсадных колонн в каждой конкретной скважине будет зависеть от места ее расположения на структуре: на крыле, приподнятой бортовой части платформы или на платформе. Конфиденциально для ТШО 4

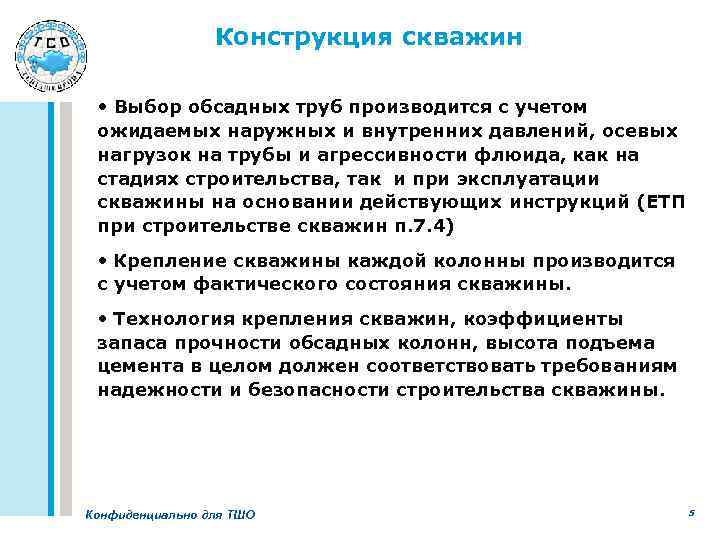

Конструкция скважин • Выбор обсадных труб производится с учетом ожидаемых наружных и внутренних давлений, осевых нагрузок на трубы и агрессивности флюида, как на стадиях строительства, так и при эксплуатации скважины на основании действующих инструкций (ЕТП при строительстве скважин п. 7. 4) • Крепление скважины каждой колонны производится с учетом фактического состояния скважины. • Технология крепления скважин, коэффициенты запаса прочности обсадных колонн, высота подъема цемента в целом должен соответствовать требованиям надежности и безопасности строительства скважины. Конфиденциально для ТШО 5

Типы конструкции скважин для Тенгизского и Королевского месторождения Конфиденциально для ТШО 6

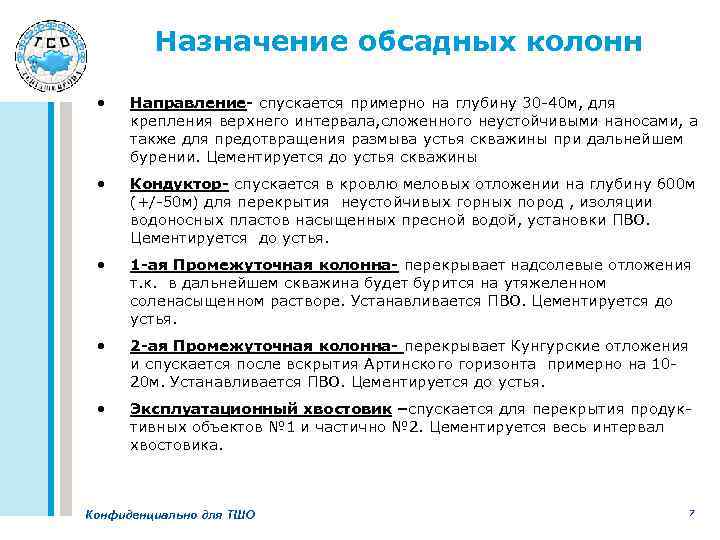

Назначение обсадных колонн • Направление- спускается примерно на глубину 30 -40 м, для крепления верхнего интервала, сложенного неустойчивыми наносами, а также для предотвращения размыва устья скважины при дальнейшем бурении. Цементируется до устья скважины • Кондуктор- спускается в кровлю меловых отложении на глубину 600 м (+/-50 м) для перекрытия неустойчивых горных пород , изоляции водоносных пластов насыщенных пресной водой, установки ПВО. Цементируется до устья. • 1 -ая Промежуточная колонна- перекрывает надсолевые отложения т. к. в дальнейшем скважина будет бурится на утяжеленном соленасыщенном растворе. Устанавливается ПВО. Цементируется до устья. • 2 -ая Промежуточная колонна- перекрывает Кунгурские отложения и спускается после вскрытия Артинского горизонта примерно на 1020 м. Устанавливается ПВО. Цементируется до устья. • Эксплуатационный хвостовик –спускается для перекрытия продуктивных объектов № 1 и частично № 2. Цементируется весь интервал хвостовика. Конфиденциально для ТШО 7

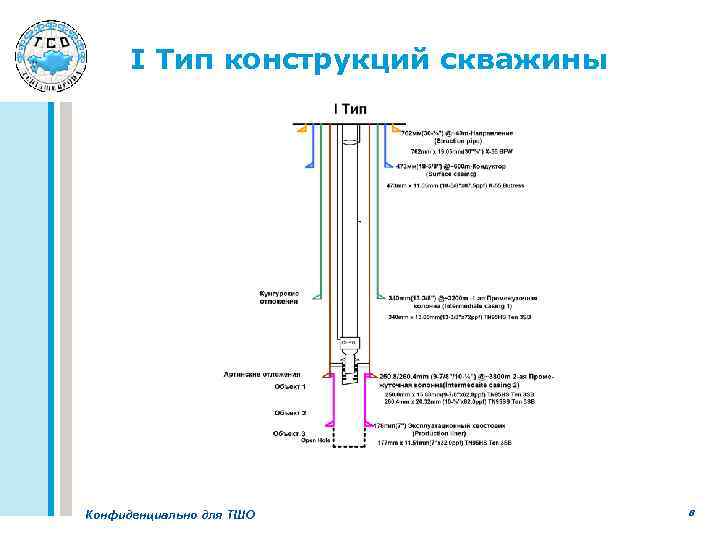

I Тип конструкций скважины Конфиденциально для ТШО 8

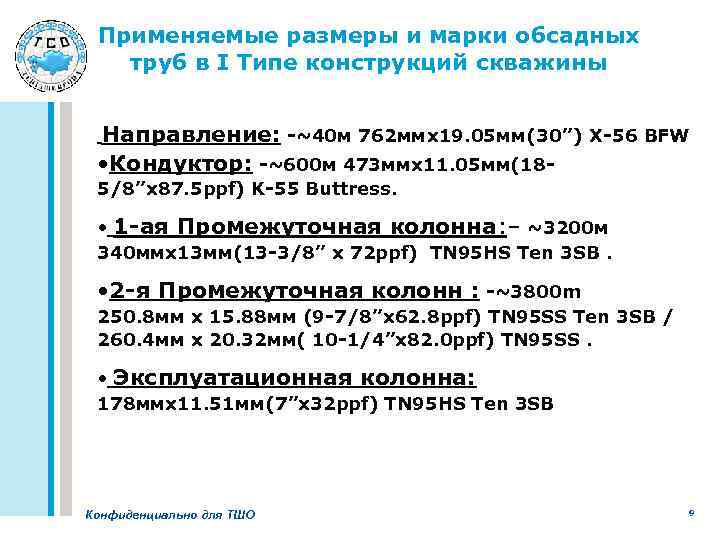

Применяемые размеры и марки обсадных труб в I Типе конструкций скважины Направление: -~40 м 762 ммx 19. 05 мм(30’’) Х-56 BFW • Кондуктор: -~600 м 473 ммх11. 05 мм(185/8”x 87. 5 ppf) K-55 Buttress. • 1 -ая Промежуточная колонна: – ~3200 м 340 ммх13 мм(13 -3/8” x 72 ppf) TN 95 HS Ten 3 SB. • 2 -я Промежуточная колонн : -~3800 m 250. 8 мм х 15. 88 мм (9 -7/8”х62. 8 ppf) TN 95 SS Ten 3 SB / 260. 4 мм х 20. 32 мм( 10 -1/4”x 82. 0 ppf) TN 95 SS. • Эксплуатационная колонна: 178 ммх11. 51 мм(7”x 32 ppf) TN 95 HS Ten 3 SB Конфиденциально для ТШО 9

II Тип конструкций скважины Конфиденциально для ТШО 10

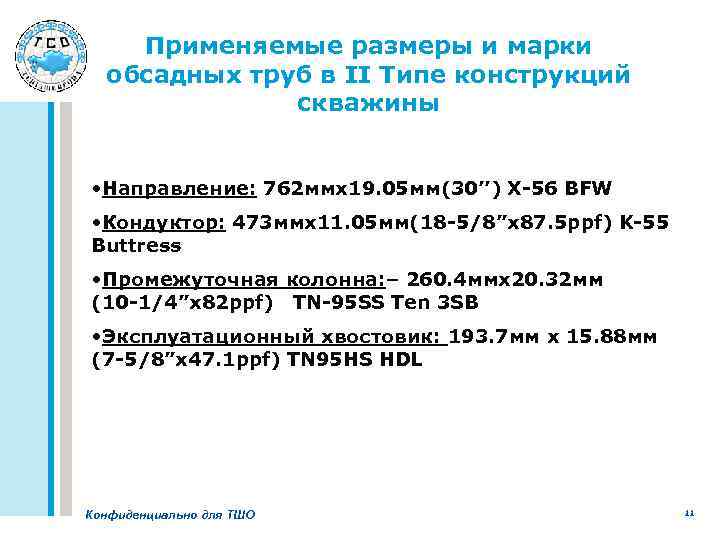

Применяемые размеры и марки обсадных труб в II Типе конструкций скважины • Направление: 762 ммx 19. 05 мм(30’’) Х-56 BFW • Кондуктор: 473 ммх11. 05 мм(18 -5/8”x 87. 5 ppf) K-55 Buttress • Промежуточная колонна: – 260. 4 ммх20. 32 мм (10 -1/4”x 82 ppf) TN-95 SS Ten 3 SB • Эксплуатационный хвостовик: 193. 7 мм х 15. 88 мм (7 -5/8”x 47. 1 ppf) TN 95 HS HDL Конфиденциально для ТШО 11

III Тип конструкций скважины Конфиденциально для ТШО 12

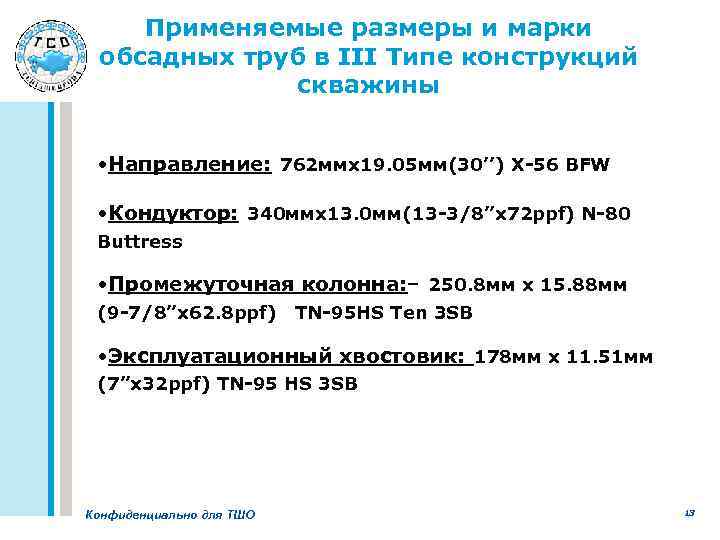

Применяемые размеры и марки обсадных труб в III Типе конструкций скважины • Направление: 762 ммx 19. 05 мм(30’’) Х-56 BFW • Кондуктор: 340 ммх13. 0 мм(13 -3/8”x 72 ppf) N-80 Buttress • Промежуточная колонна: – 250. 8 мм х 15. 88 мм (9 -7/8”x 62. 8 ppf) TN-95 HS Ten 3 SB • Эксплуатационный хвостовик: 178 мм х 11. 51 мм (7”x 32 ppf) TN-95 HS 3 SB Конфиденциально для ТШО 13

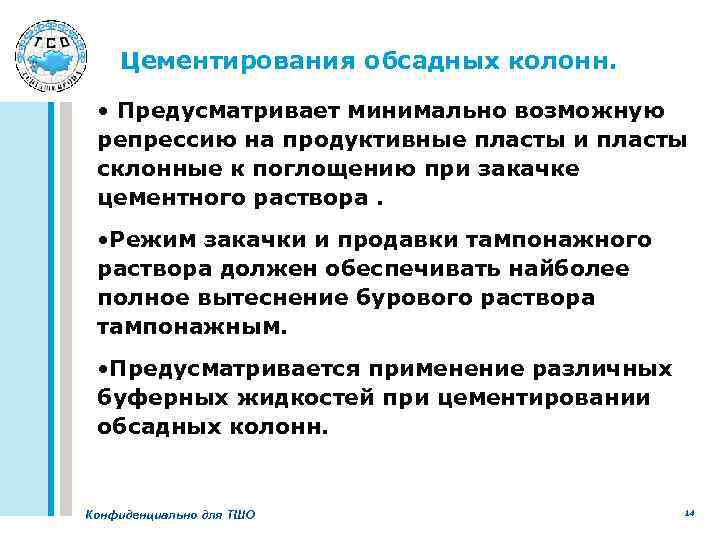

Цементирования обсадных колонн. • Предусматривает минимально возможную репрессию на продуктивные пласты и пласты склонные к поглощению при закачке цементного раствора. • Режим закачки и продавки тампонажного раствора должен обеспечивать найболее полное вытеснение бурового раствора тампонажным. • Предусматривается применение различных буферных жидкостей при цементировании обсадных колонн. Конфиденциально для ТШО 14

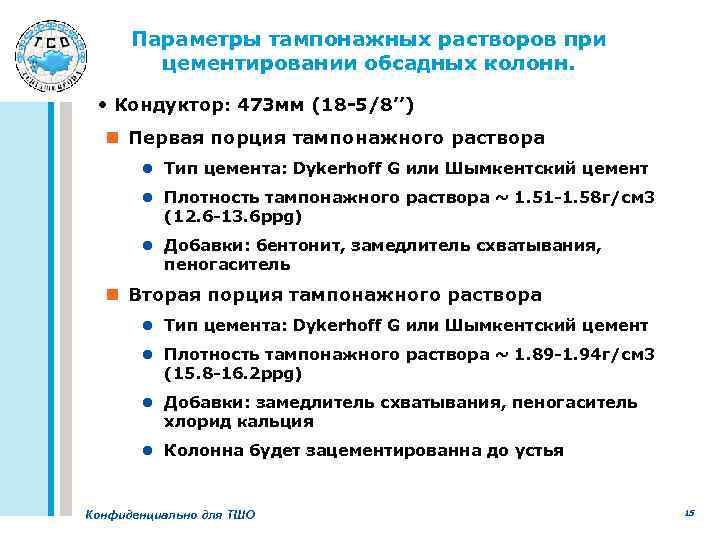

Параметры тампонажных растворов при цементировании обсадных колонн. • Кондуктор: 473 мм (18 -5/8’’) n Первая порция тампонажного раствора l Тип цемента: Dykerhoff G или Шымкентский цемент l Плотность тампонажного раствора ~ 1. 51 -1. 58 г/см 3 (12. 6 -13. 6 ppg) l Добавки: бентонит, замедлитель схватывания, пеногаситель n Вторая порция тампонажного раствора l Тип цемента: Dykerhoff G или Шымкентский цемент l Плотность тампонажного раствора ~ 1. 89 -1. 94 г/см 3 (15. 8 -16. 2 ppg) l Добавки: замедлитель схватывания, пеногаситель хлорид кальция l Колонна будет зацементированна до устья Конфиденциально для ТШО 15

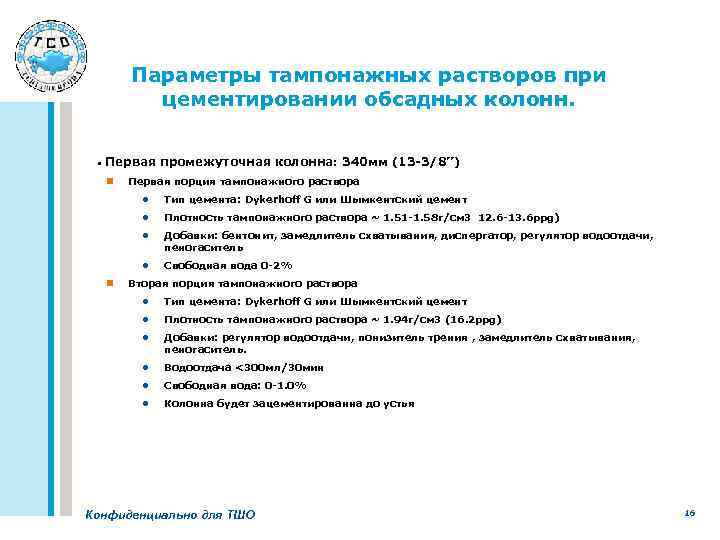

Параметры тампонажных растворов при цементировании обсадных колонн. • Первая промежуточная колонна: 340 мм (13 -3/8’’) n Первая порция тампонажного раствора l l Плотность тампонажного раствора ~ 1. 51 -1. 58 г/см 3 12. 6 -13. 6 ppg) l Добавки: бентонит, замедлитель схватывания, диспергатор, регулятор водоотдачи, пеногаситель l n Тип цемента: Dykerhoff G или Шымкентский цемент Свободная вода 0 -2% Вторая порция тампонажного раствора l Тип цемента: Dykerhoff G или Шымкентский цемент l Плотность тампонажного раствора ~ 1. 94 г/см 3 (16. 2 ppg) l Добавки: регулятор водоотдачи, понизитель трения , замедлитель схватывания, пеногаситель. l Водоотдача <300 мл/30 мин l Свободная вода: 0 -1. 0% l Колонна будет зацементированна до устья Конфиденциально для ТШО 16

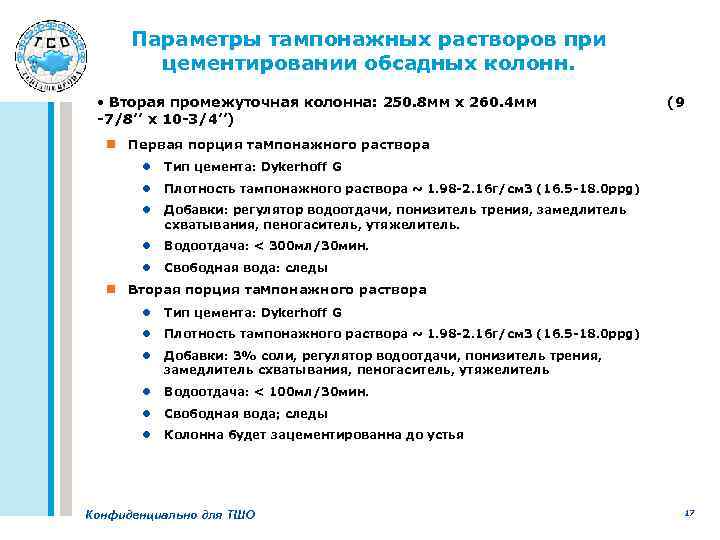

Параметры тампонажных растворов при цементировании обсадных колонн. • Вторая промежуточная колонна: 250. 8 мм х 260. 4 мм -7/8’’ x 10 -3/4’’) (9 n Первая порция тампонажного раствора l Тип цемента: Dykerhoff G l Плотность тампонажного раствора ~ 1. 98 -2. 16 г/см 3 (16. 5 -18. 0 ppg) l Добавки: регулятор водоотдачи, понизитель трения, замедлитель схватывания, пеногаситель, утяжелитель. l Водоотдача: < 300 мл/30 мин. l Свободная вода: следы n Вторая порция тампонажного раствора l Тип цемента: Dykerhoff G l Плотность тампонажного раствора ~ 1. 98 -2. 16 г/см 3 (16. 5 -18. 0 ppg) l Добавки: 3% соли, регулятор водоотдачи, понизитель трения, замедлитель схватывания, пеногаситель, утяжелитель l Водоотдача: < 100 мл/30 мин. l Свободная вода; следы l Колонна будет зацементированна до устья Конфиденциально для ТШО 17

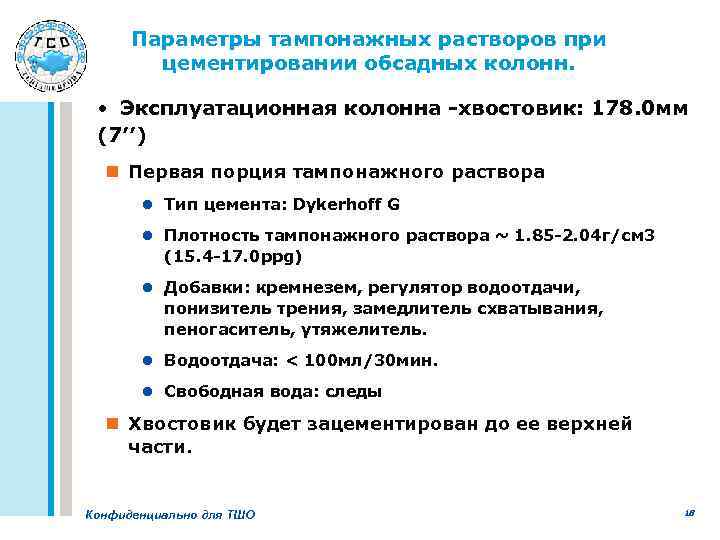

Параметры тампонажных растворов при цементировании обсадных колонн. • Эксплуатационная колонна -хвостовик: 178. 0 мм (7’’) n Первая порция тампонажного раствора l Тип цемента: Dykerhoff G l Плотность тампонажного раствора ~ 1. 85 -2. 04 г/см 3 (15. 4 -17. 0 ppg) l Добавки: кремнезем, регулятор водоотдачи, понизитель трения, замедлитель схватывания, пеногаситель, утяжелитель. l Водоотдача: < 100 мл/30 мин. l Свободная вода: следы n Хвостовик будет зацементирован до ее верхней части. Конфиденциально для ТШО 18

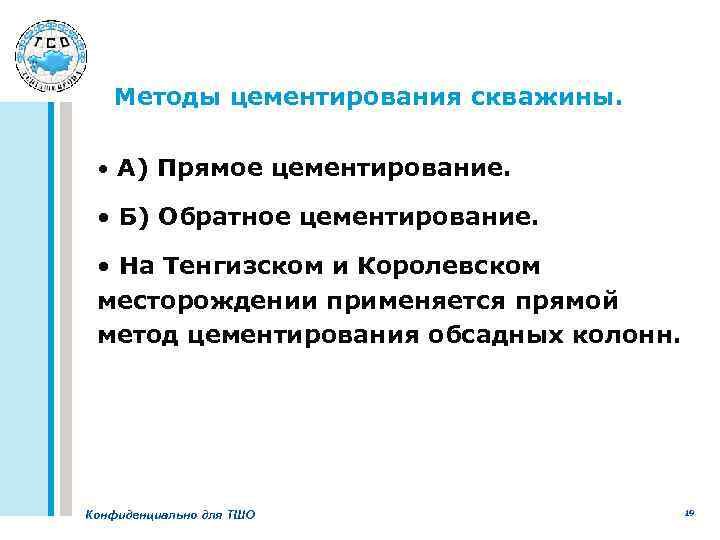

Методы цементирования скважины. • А) Прямое цементирование. • Б) Обратное цементирование. • На Тенгизском и Королевском месторождении применяется прямой метод цементирования обсадных колонн. Конфиденциально для ТШО 19

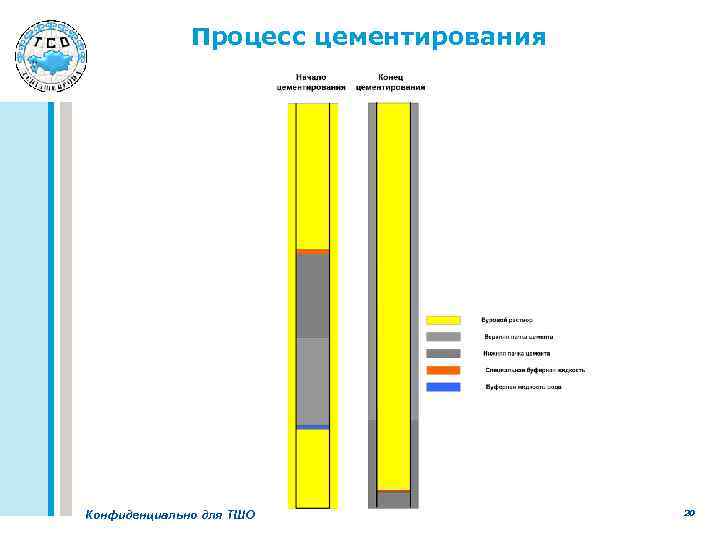

Процесс цементирования Конфиденциально для ТШО 20
