Назначение реактора Реактор ВВЭР-1000 предназначен для осуществления управляемой цепной ядерной реакции для выработки тепловой энергии и обеспечивает в номинальном режиме тепловую мощность 3000 МВт. Реактор предназначен для работы в базовом режиме реакторной установки, имеющей 4 параллельные петли главного циркуляционного контура. Срок службы 30 лет.

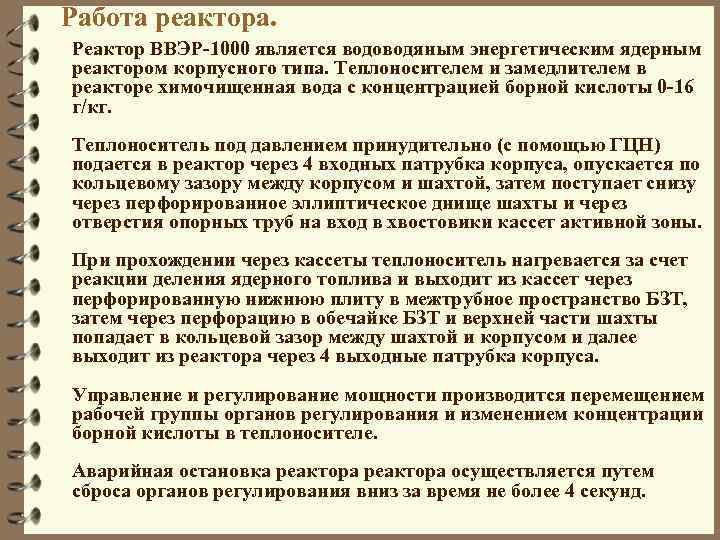

Работа реактора. Реактор ВВЭР-1000 является водоводяным энергетическим ядерным реактором корпусного типа. Теплоносителем и замедлителем в реакторе химочищенная вода с концентрацией борной кислоты 0 -16 г/кг. Теплоноситель под давлением принудительно (с помощью ГЦН) подается в реактор через 4 входных патрубка корпуса, опускается по кольцевому зазору между корпусом и шахтой, затем поступает снизу через перфорированное эллиптическое днище шахты и через отверстия опорных труб на вход в хвостовики кассет активной зоны. При прохождении через кассеты теплоноситель нагревается за счет реакции деления ядерного топлива и выходит из кассет через перфорированную нижнюю плиту в межтрубное пространство БЗТ, затем через перфорацию в обечайке БЗТ и верхней части шахты попадает в кольцевой зазор между шахтой и корпусом и далее выходит из реактора через 4 выходные патрубка корпуса. Управление и регулирование мощности производится перемещением рабочей группы органов регулирования и изменением концентрации борной кислоты в теплоносителе. Аварийная остановка реактора осуществляется путем сброса органов регулирования вниз за время не более 4 секунд.

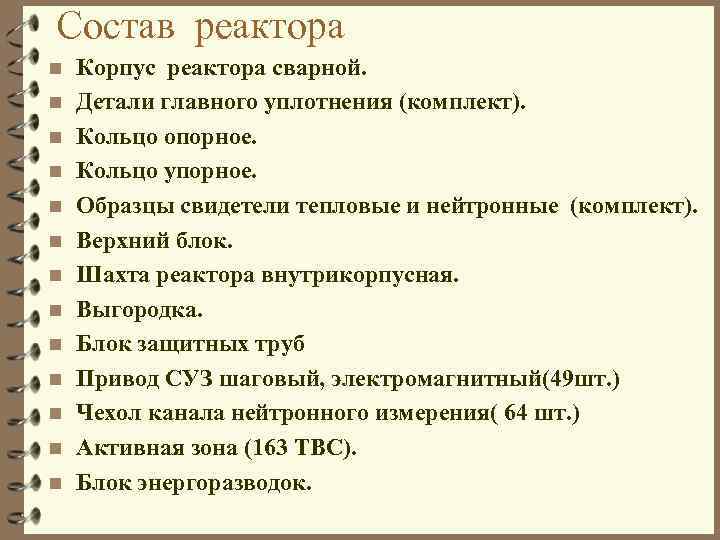

Состав реактора n n n n Корпус реактора сварной. Детали главного уплотнения (комплект). Кольцо опорное. Кольцо упорное. Образцы свидетели тепловые и нейтронные (комплект). Верхний блок. Шахта реактора внутрикорпусная. Выгородка. Блок защитных труб Привод СУЗ шаговый, электромагнитный(49 шт. ) Чехол канала нейтронного измерения( 64 шт. ) Активная зона (163 ТВС). Блок энергоразводок.

Траверса ВБ Реактор ВВЭР-1000 (B-302) Блок энергоразводок Привод ШЕМ Верхний блок Коллектор охлаждающего воздуха Шпильки М 170 х160 Главный разъем реактора 19122 Патрубок САОЗ Патрубок выхода теплоносителя Патрубок входа теплоносителя Блок защитных труб Корпус 3530 Шахта внутрикорпусная ТВС (163 шт. ) Выгородка Кронштейн 100 Тепловая мощность номинальная Мвт 3000 Размеры активной зоны: диаметр мм 3160 высота мм 3530 Количество рабочих кассет шт 163 Количество регулирующих кассет шт 49 Размер кассеты под ключ мм 234 Количество ТВЭЛ в кассете шт 312 Диаметр ТВЭЛ мм 9. 1 Материал оболочки ТВЭЛ циркониевый сплав Материал топлива UO 2 Температура на входе в реактор град. С 288 Температура на выходе из реактора град. С 318. 7 Подогрев теплоносителя в реакторе град. С 30. 5 Максимальная температура оболочки ТВЭЛ град. С 350 Расход теплоносителя через реактор при работе: четырех ГЦН м 3/час 848000 трех ГЦН м 3/час 67500 двух ГЦН м 3/час 47200 одного ГЦН м 3/час 26000 Перепад давления на реакторе при работе: четырех ГЦН кг/см 2 3. 88 трех ГЦН кг/см 2 2. 0+0. 5 двух ГЦН кг/см 2 1. 0+0. 3 Внутренний диаметр корпуса мм 3630 Высота корпуса мм 10897 Материал корпуса 15 Х 2 НМФА Мин. допустимая температура корпуса реактора при подъеме Р 1 к 35 кг/см град. С 90 -130 Опорные стаканы

Теплоизоляция крышки реактора Разделительный сильфон предназначен для: ]предотвращения попадания воды в нижнюю часть бетонной шахты при заполнении бассейна перегрузки при перегрузке топлива; ]обеспечения температурных перемещений фланца корпуса реактора в радиальном и вертикальном направлении. Сильфон Корпус реактора

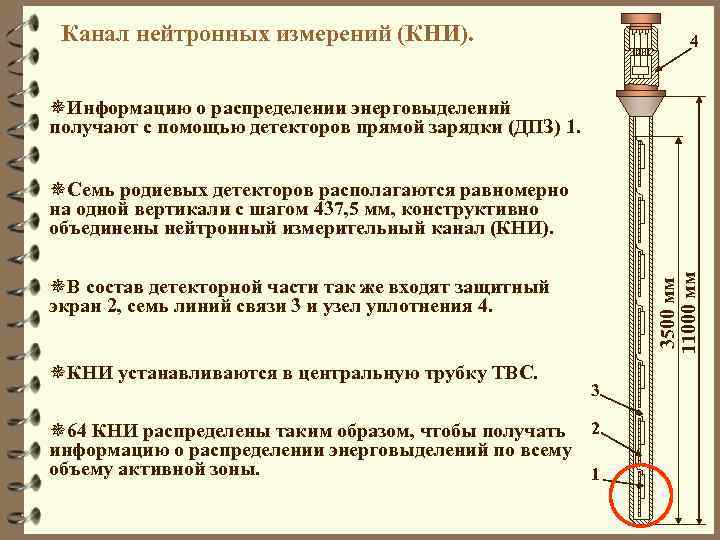

Канал нейтронных измерений (КНИ). 4 ¯Информацию о распределении энерговыделений получают с помощью детекторов прямой зарядки (ДПЗ) 1. 3500 мм 11000 мм ¯Семь родиевых детекторов располагаются равномерно на одной вертикали с шагом 437, 5 мм, конструктивно объединены нейтронный измерительный канал (КНИ). ¯В состав детекторной части так же входят защитный экран 2, семь линий связи 3 и узел уплотнения 4. ¯КНИ устанавливаются в центральную трубку ТВС. 3 ¯ 64 КНИ распределены таким образом, чтобы получать 2 информацию о распределении энерговыделений по всему объему активной зоны. 1
