Конструкция разгонных блоков
Разгонные блоки СССР/России ДМ, ДМ-SL Основные характеристики ДМ ДМ-SL 3, 2 3, 5 Заправляемый запас топлива, т 15, 1 Тяга маршевого двигателя 11 Д 58 М в вакууме, тс 8, 5 8, 0 до 5 2, 7 2, 5 Масса конструкции полностью собранного блока, т Количество включений маршевого двигателя Масса ПГ, выводимого на ГСО, т .
В настоящее время в составе РН "Протон-К" используются разгонные блоки ДМ-2 (11 С 861) и ДМ-2 М (11 С 861 -01). Блок ДМ-2 использует однокамерный двигатель 11 Д 58 M на компонентах топлива жидкий кислород-керосин. Блок ДМ-2 М имеет повышенные энергетические характеристики и использует двигатель 11 Д 58 С. Эта модификация ДУ в качестве горючего использует синтетический керосин (ситин), называемый также углеводородным горючим.
Характеристики РБ «ДМSLБ» Длина, м 5, 93 Максимальный диаметр, м 3, 7 Максимальная стартовая масса, кг 17800 Максимальный запас 14580 топлива, кг Тяга в пустоте, кгс 8103
Разгонный блок «Фрегат» Разработчик НПО им. Лавочкина. Используется в составе ракет-носителей «Союз-ФГ» , «Союз-2 -3» , «Зенит-3 SLБФ» ,

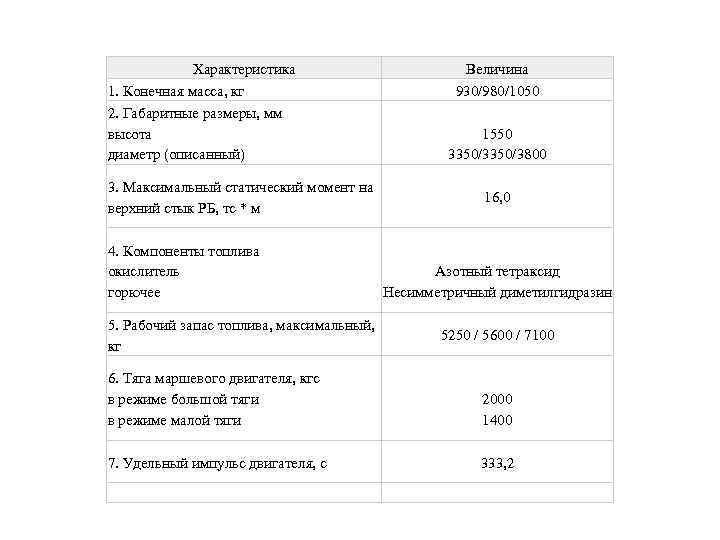

Характеристика 1. Конечная масса, кг 2. Габаритные размеры, мм высота диаметр (описанный) 3. Максимальный статический момент на верхний стык РБ, тс * м 4. Компоненты топлива окислитель горючее 5. Рабочий запас топлива, максимальный, кг Величина 930/980/1050 1550 3350/3800 16, 0 Азотный тетраксид Несимметричный диметилгидразин 5250 / 5600 / 7100 6. Тяга маршевого двигателя, кгс в режиме большой тяги в режиме малой тяги 2000 1400 7. Удельный импульс двигателя, с 333, 2
Основные характеристики разгонного блока "Фрегат-СБ" Характеристика 1. Конечная масса РБ, кг основного РБ сбрасываемого блока баков 3. Габаритные размеры, мм высота диаметр (описанный) Величина 1050 360 2400 3875
Разгонный блок «Бриз» Разгонный блок «Бриз-М» - разгонный блок для ракет-носителей «Протон-М» , «Ангара» . «Бриз-М» обеспечивает выведение космических аппаратов на низкие, средние, высокие орбиты и ГСО Разработчик ГКНПЦ им. М. В. Хруничева

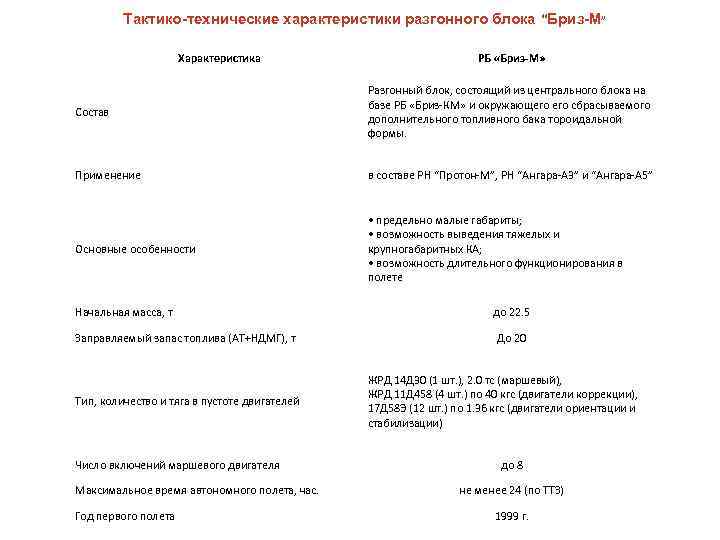

Тактико-технические характеристики разгонного блока “Бриз-М” Характеристика РБ «Бриз-М» Состав Разгонный блок, состоящий из центрального блока на базе РБ «Бриз-КМ» и окружающего сбрасываемого дополнительного топливного бака тороидальной формы. Применение в составе РН “Протон-М”, РН “Ангара-А 3” и “Ангара-А 5” Основные особенности • предельно малые габариты; • возможность выведения тяжелых и крупногабаритных КА; • возможность длительного функционирования в полете Начальная масса, т Заправляемый запас топлива (АТ+НДМГ), т Тип, количество и тяга в пустоте двигателей Число включений маршевого двигателя Максимальное время автономного полета, час. Год первого полета до 22. 5 До 20 ЖРД 14 Д 30 (1 шт. ), 2. 0 тс (маршевый), ЖРД 11 Д 458 (4 шт. ) по 40 кгс (двигатели коррекции), 17 Д 58 Э (12 шт. ) по 1. 36 кгс (двигатели ориентации и стабилизации) до 8 не менее 24 (по ТТЗ) 1999 г.

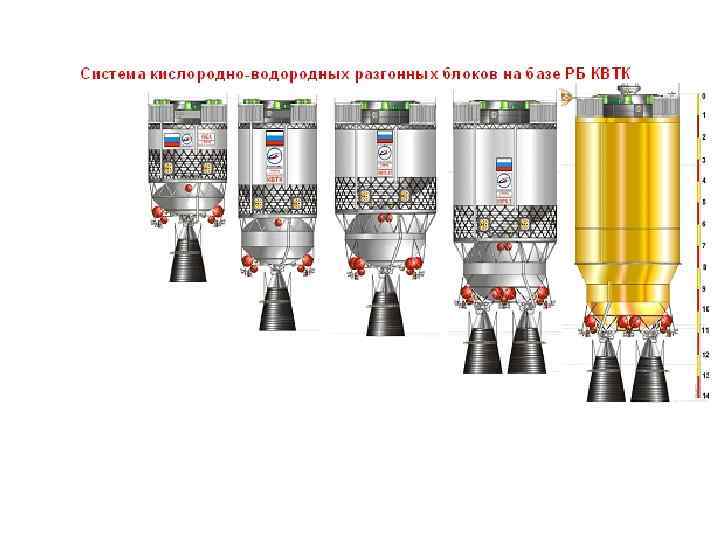

Разгонный блок «КВТК» Кислородно-водородный разгонный блок КВТК позволит существенно повысить энергетические характеристики РКН тяжелого класса «Ангара-А 5» и расширить возможности КРК «Ангара» по осуществлению запусков космических объектов на высокоэнергетические орбиты и траектории. РБ КВТК представляет собой одноступенчатый ускоритель, предназначенный для одиночных, групповых и попутных запусков космических аппаратов

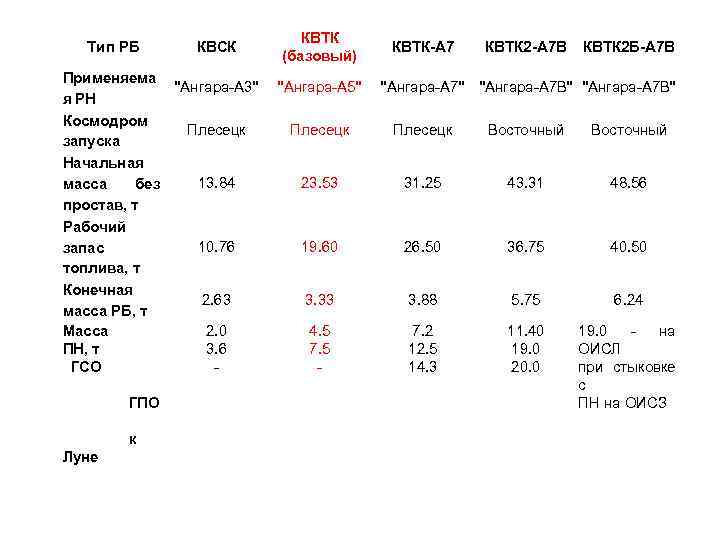

Тип РБ КВСК Применяема "Ангара-А 3" я РН Космодром Плесецк запуска Начальная 13. 84 масса без простав, т Рабочий 10. 76 запас топлива, т Конечная 2. 63 масса РБ, т Масса 2. 0 ПН, т 3. 6 ГСО ГПО к Луне КВТК (базовый) КВТК-А 7 "Ангара-А 5" "Ангара-А 7" Плесецк Восточный 23. 53 31. 25 43. 31 48. 56 19. 60 26. 50 36. 75 40. 50 3. 33 3. 88 5. 75 6. 24 4. 5 7. 5 - 7. 2 12. 5 14. 3 11. 40 19. 0 20. 0 19. 0 - на ОИСЛ при стыковке с ПН на ОИСЗ КВТК 2 -А 7 В КВТК 2 Б-А 7 В "Ангара-А 7 В"
Разгонный блок. (фирма General Dynamica Conver Givision) Разгонный блок ракеты «Ариан - 5»
Разгонный блок с корпусом оболочечной конструкции. (проект фирмы Boing)
