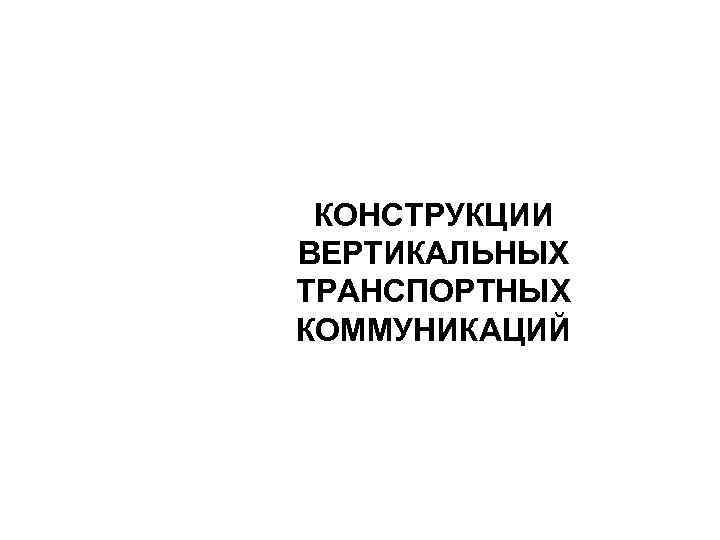

КОНСТРУКЦИИ ВЕРТИКАЛЬНЫХ ТРАНСПОРТНЫХ КОММУНИКАЦИЙ

КОНСТРУКЦИИ ВЕРТИКАЛЬНЫХ ТРАНСПОРТНЫХ КОММУНИКАЦИЙ

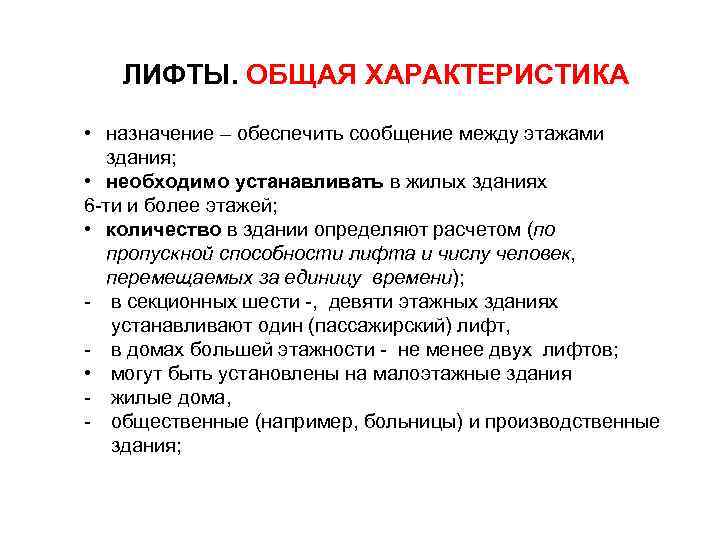

ЛИФТЫ. ОБЩАЯ ХАРАКТЕРИСТИКА • назначение – обеспечить сообщение между этажами здания; • необходимо устанавливать в жилых зданиях 6 -ти и более этажей; • количество в здании определяют расчетом (по пропускной способности лифта и числу человек, перемещаемых за единицу времени); - в секционных шести -, девяти этажных зданиях устанавливают один (пассажирский) лифт, - в домах большей этажности - не менее двух лифтов; • могут быть установлены на малоэтажные здания - жилые дома, - общественные (например, больницы) и производственные здания;

МАШИННОЕ ОТДЕЛЕНИЕ ШАХТА ЛИФТА КАБИНА СТВОРКИ ПРИЯМОК

• входные двери кабин делают распашными или откатными; • для зданий повышенной этажности габариты лифтовых кабин рассчитаны на перевоз больных на носилках и перевоз мебели;

ЛИФТЫ. КЛАССИФИКАЦИЯ 1. По движению: • периодического действия (наиболее распространены); • непрерывного действия (патерностеры, с невысокой скоростью); 2. По расположению в здании: • встроенные в здание; • подвесные 3. По конструкции (расположены снаружи кабины: здания); • глухие; • светопрозрачные (панорамные);

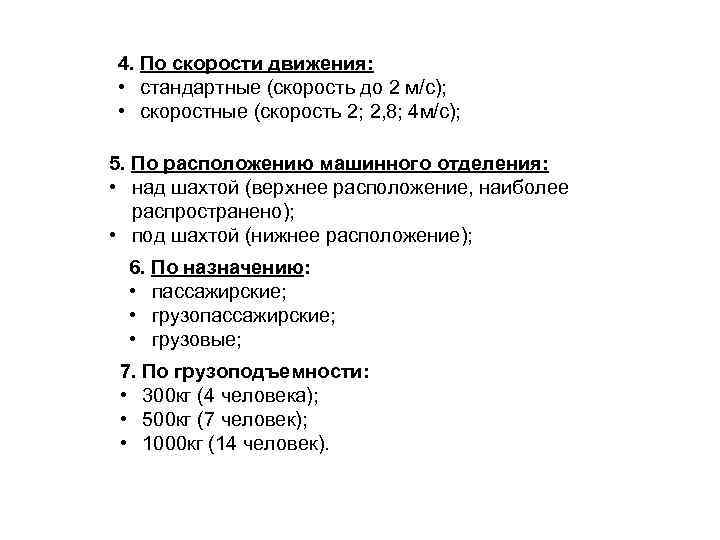

4. По скорости движения: • стандартные (скорость до 2 м/с); • скоростные (скорость 2; 2, 8; 4 м/с); 5. По расположению машинного отделения: • над шахтой (верхнее расположение, наиболее распространено); • под шахтой (нижнее расположение); 6. По назначению: • пассажирские; • грузовые; 7. По грузоподъемности: • 300 кг (4 человека); • 500 кг (7 человек); • 1000 кг (14 человек).

ЛИФТЫ. ШАХТЫ ЛИФТОВ • могут быть - одинарные (на один лифт); - двойные (на два лифта); • изолированы от других конструкций (жилых помещений, звукоизоляционный зазор между конструкциями не менее 20 мм); • отделены от коридоров и вестибюлей самозакрывающимися дверями (в зданиях этажностью свыше 10 -ти);

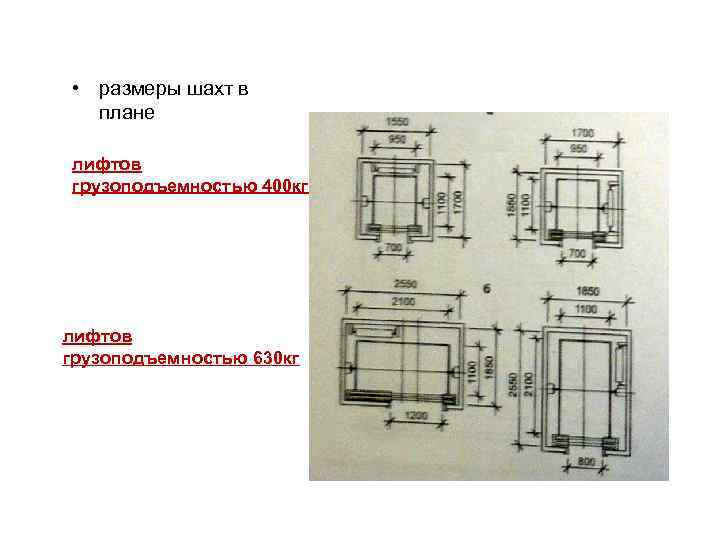

• размеры шахт в плане лифтов грузоподъемностью 400 кг лифтов грузоподъемностью 630 кг

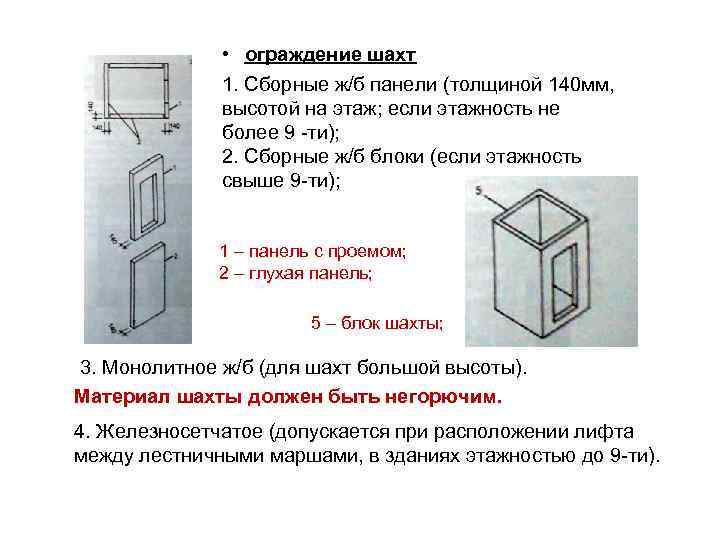

• ограждение шахт 1. Сборные ж/б панели (толщиной 140 мм, высотой на этаж; если этажность не более 9 -ти); 2. Сборные ж/б блоки (если этажность свыше 9 -ти); 1 – панель с проемом; 2 – глухая панель; 5 – блок шахты; 3. Монолитное ж/б (для шахт большой высоты). Материал шахты должен быть негорючим. 4. Железносетчатое (допускается при расположении лифта между лестничными маршами, в зданиях этажностью до 9 -ти).

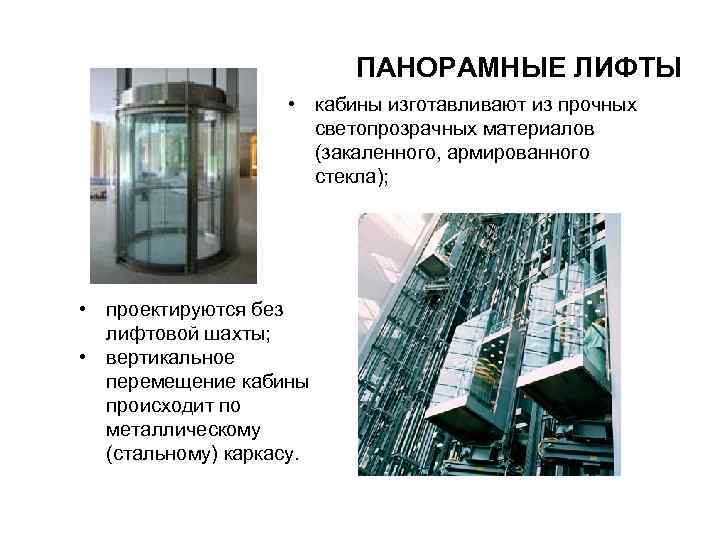

ПАНОРАМНЫЕ ЛИФТЫ • кабины изготавливают из прочных светопрозрачных материалов (закаленного, армированного стекла); • проектируются без лифтовой шахты; • вертикальное перемещение кабины происходит по металлическому (стальному) каркасу.

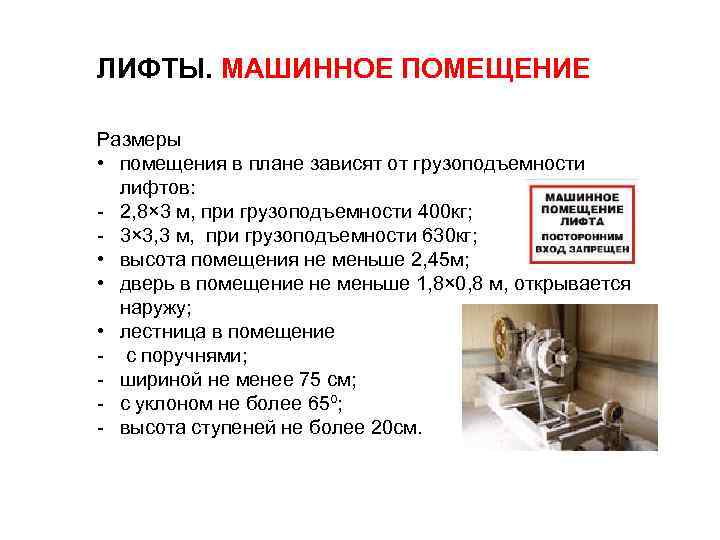

ЛИФТЫ. МАШИННОЕ ПОМЕЩЕНИЕ Размеры • помещения в плане зависят от грузоподъемности лифтов: - 2, 8× 3 м, при грузоподъемности 400 кг; - 3× 3, 3 м, при грузоподъемности 630 кг; • высота помещения не меньше 2, 45 м; • дверь в помещение не меньше 1, 8× 0, 8 м, открывается наружу; • лестница в помещение - с поручнями; - шириной не менее 75 см; - с уклоном не более 65º; - высота ступеней не более 20 см.

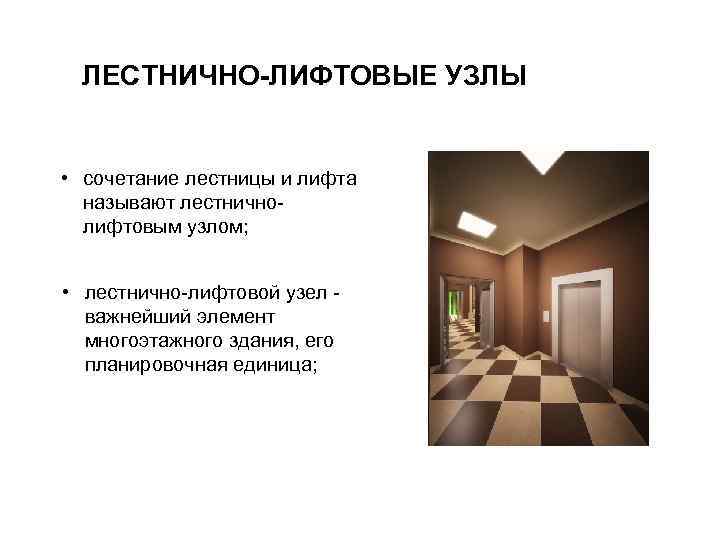

ЛЕСТНИЧНО-ЛИФТОВЫЕ УЗЛЫ • сочетание лестницы и лифта называют лестнично- лифтовым узлом; • лестнично-лифтовой узел - важнейший элемент многоэтажного здания, его планировочная единица;

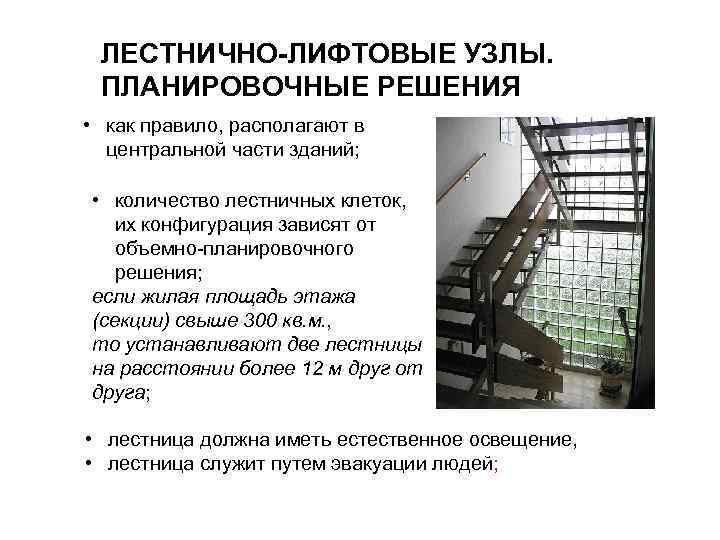

ЛЕСТНИЧНО-ЛИФТОВЫЕ УЗЛЫ. ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ • как правило, располагают в центральной части зданий; • количество лестничных клеток, их конфигурация зависят от объемно-планировочного решения; если жилая площадь этажа (секции) свыше 300 кв. м. , то устанавливают две лестницы на расстоянии более 12 м друг от друга; • лестница должна иметь естественное освещение, • лестница служит путем эвакуации людей;

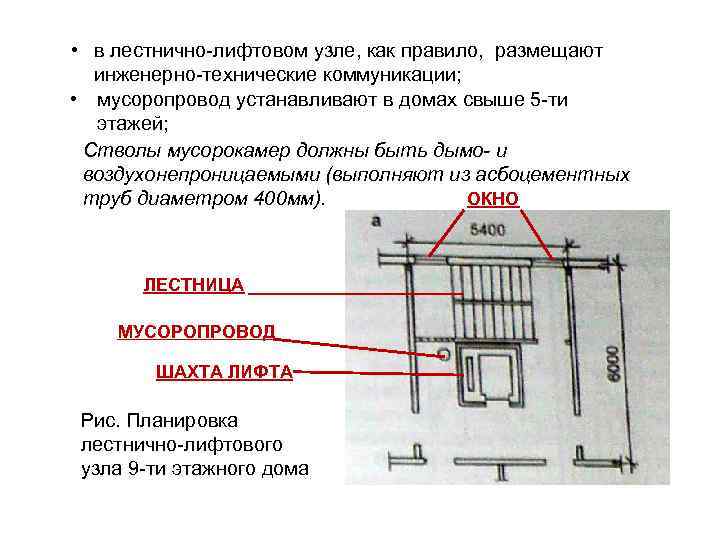

• в лестнично-лифтовом узле, как правило, размещают инженерно-технические коммуникации; • мусоропровод устанавливают в домах свыше 5 -ти этажей; Стволы мусорокамер должны быть дымо- и воздухонепроницаемыми (выполняют из асбоцементных труб диаметром 400 мм). ОКНО ЛЕСТНИЦА МУСОРОПРОВОД ШАХТА ЛИФТА Рис. Планировка лестнично-лифтового узла 9 -ти этажного дома

• открытая трехмаршевая лестница, применяется в зданиях до 9 этажей (шахта между маршами); • незадымляемая лестница (в зданиях свыше 9 этажей; отделена от коридоров общего пользования тамбуром, соединенным с балконом или лоджией); Рис. Планировка лестнично-лифтовых узлов 16 -ти этажного дома с незадымляемой лестницей

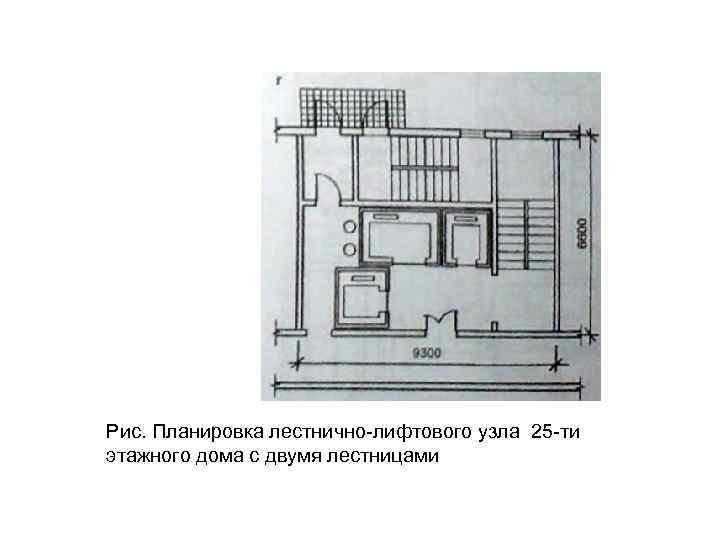

Рис. Планировка лестнично-лифтового узла 25 -ти этажного дома с двумя лестницами

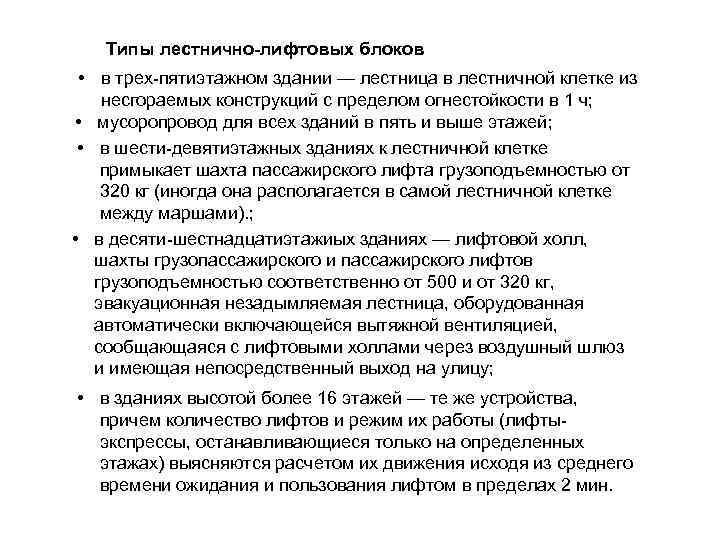

Типы лестнично-лифтовых блоков • в трех-пятиэтажном здании — лестница в лестничной клетке из несгораемых конструкций с пределом огнестойкости в 1 ч; • мусоропровод для всех зданий в пять и выше этажей; • в шести-девятиэтажных зданиях к лестничной клетке примыкает шахта пассажирского лифта грузоподъемностью от 320 кг (иногда она располагается в самой лестничной клетке между маршами). ; • в десяти-шестнадцатиэтажиых зданиях — лифтовой холл, шахты грузопассажирского и пассажирского лифтов грузоподъемностью соответственно от 500 и от 320 кг, эвакуационная незадымляемая лестница, оборудованная автоматически включающейся вытяжной вентиляцией, сообщающаяся с лифтовыми холлами через воздушный шлюз и имеющая непосредственный выход на улицу; • в зданиях высотой более 16 этажей — те же устройства, причем количество лифтов и режим их работы (лифты- экспрессы, останавливающиеся только на определенных этажах) выясняются расчетом их движения исходя из среднего времени ожидания и пользования лифтом в пределах 2 мин.

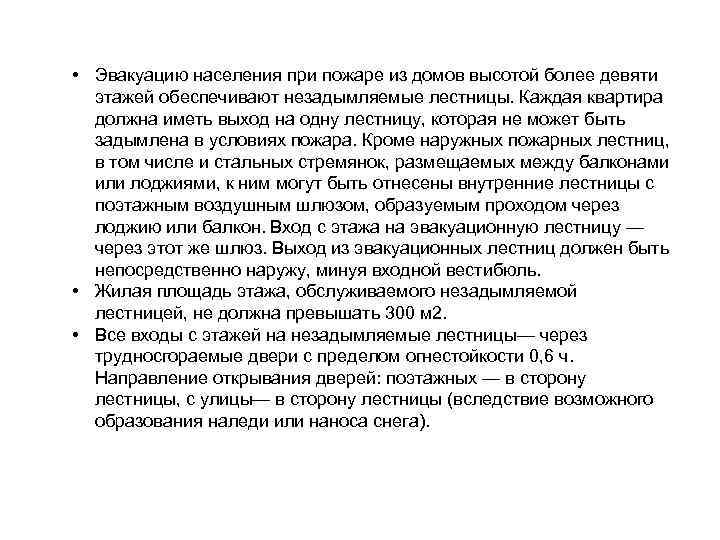

• Эвакуацию населения при пожаре из домов высотой более девяти этажей обеспечивают незадымляемые лестницы. Каждая квартира должна иметь выход на одну лестницу, которая не может быть задымлена в условиях пожара. Кроме наружных пожарных лестниц, в том числе и стальных стремянок, размещаемых между балконами или лоджиями, к ним могут быть отнесены внутренние лестницы с поэтажным воздушным шлюзом, образуемым проходом через лоджию или балкон. Вход с этажа на эвакуационную лестницу — через этот же шлюз. Выход из эвакуационных лестниц должен быть непосредственно наружу, минуя входной вестибюль. • Жилая площадь этажа, обслуживаемого незадымляемой лестницей, не должна превышать 300 м 2. • Все входы с этажей на незадымляемые лестницы— через трудносгораемые двери с пределом огнестойкости 0, 6 ч. Направление открывания дверей: поэтажных — в сторону лестницы, с улицы— в сторону лестницы (вследствие возможного образования наледи или наноса снега).

ПАНДУСЫ. ОБЩАЯ ХАРАКТЕРИСТИКА Пандус – это гладкий наклонный эвакуационный проход, • обеспечивает сообщение разноуровневых помещений; • уклон от 5 до 10º; • применяются, в общественных зданиях, в гаражах…; • отличаются от лестниц высокой пропускной способностью; • покрытие должно быть нескользким (асфальт, бетон …);

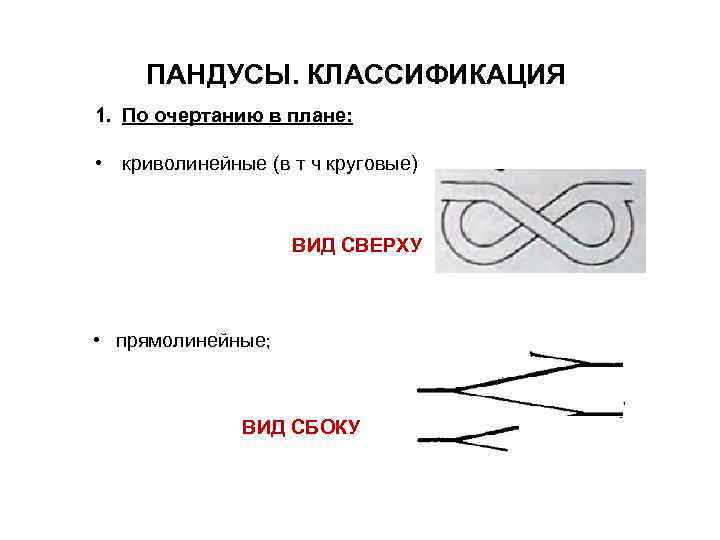

ПАНДУСЫ. КЛАССИФИКАЦИЯ 1. По очертанию в плане: • криволинейные (в т ч круговые) ВИД СВЕРХУ • прямолинейные; ВИД СБОКУ

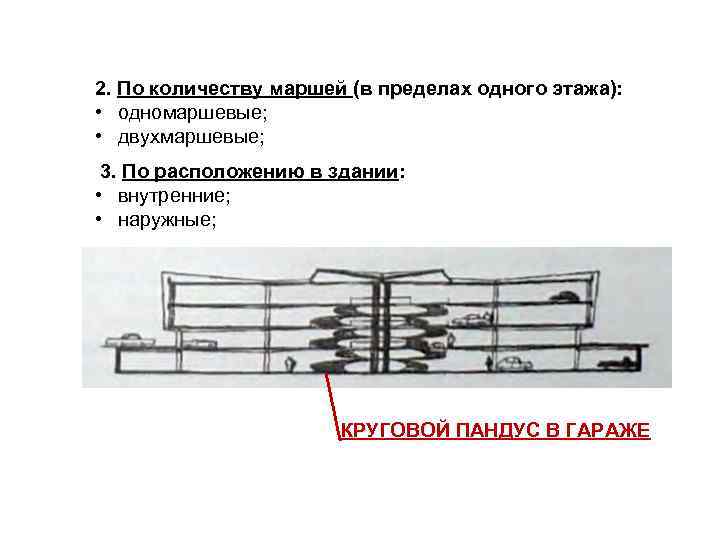

2. По количеству маршей (в пределах одного этажа): • одномаршевые; • двухмаршевые; 3. По расположению в здании: • внутренние; • наружные; КРУГОВОЙ ПАНДУС В ГАРАЖЕ

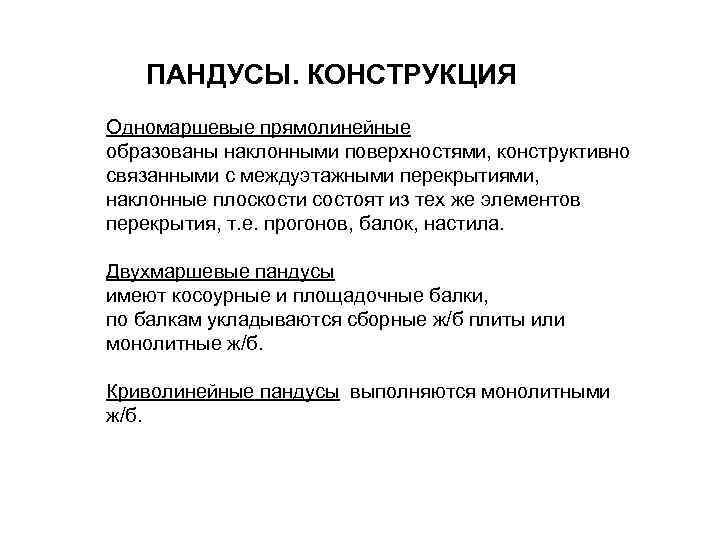

ПАНДУСЫ. КОНСТРУКЦИЯ Одномаршевые прямолинейные образованы наклонными поверхностями, конструктивно связанными с междуэтажными перекрытиями, наклонные плоскости состоят из тех же элементов перекрытия, т. е. прогонов, балок, настила. Двухмаршевые пандусы имеют косоурные и площадочные балки, по балкам укладываются сборные ж/б плиты или монолитные ж/б. Криволинейные пандусы выполняются монолитными ж/б.

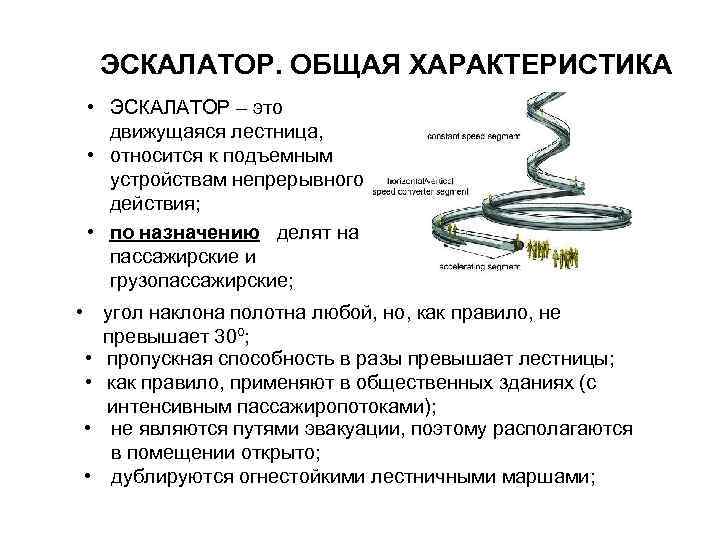

ЭСКАЛАТОР. ОБЩАЯ ХАРАКТЕРИСТИКА • ЭСКАЛАТОР – это движущаяся лестница, • относится к подъемным устройствам непрерывного действия; • по назначению делят на пассажирские и грузопассажирские; • угол наклона полотна любой, но, как правило, не превышает 30º; • пропускная способность в разы превышает лестницы; • как правило, применяют в общественных зданиях (с интенсивным пассажиропотоками); • не являются путями эвакуации, поэтому располагаются в помещении открыто; • дублируются огнестойкими лестничными маршами;

ЭСКАЛАТОР. КОНСТРУКЦИЯ В составе конструкции эскалатора: • приводная и натяжная станции; • поручни (движущиеся, высотой 0, 9 м); Рис. Перекрестные эскалаторы

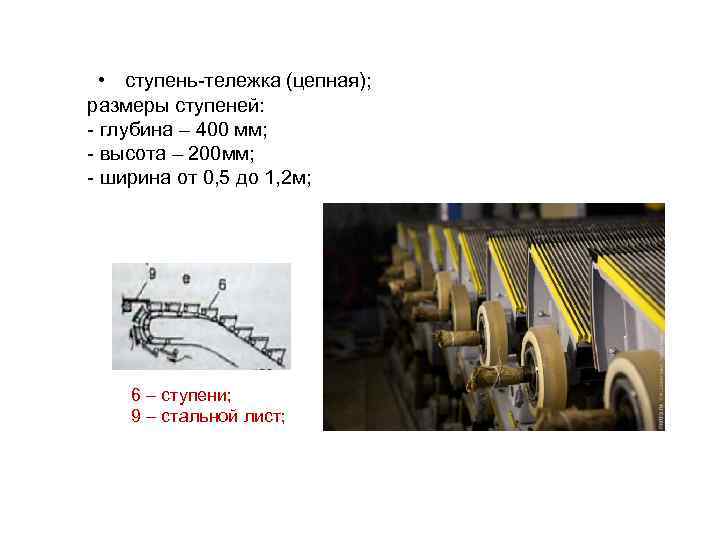

• ступень-тележка (цепная); размеры ступеней: - глубина – 400 мм; - высота – 200 мм; - ширина от 0, 5 до 1, 2 м; 6 – ступени; 9 – стальной лист;

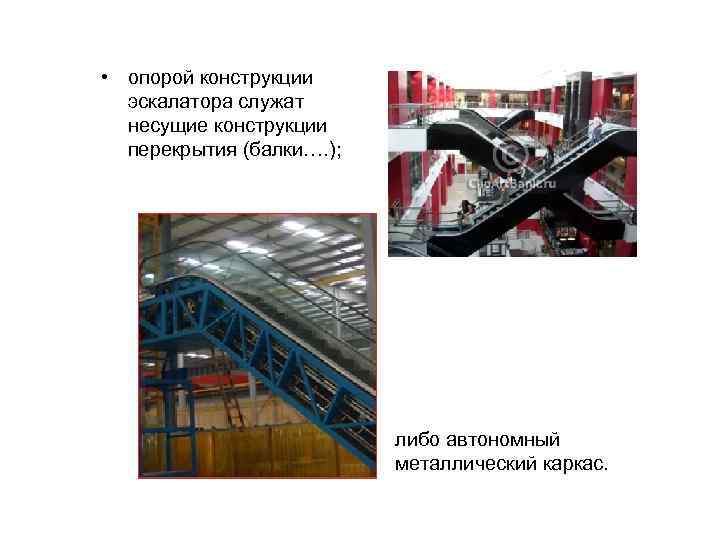

• опорой конструкции эскалатора служат несущие конструкции перекрытия (балки…. ); либо автономный металлический каркас.
