КОНСТРУКЦИИ ТЕПЛООБМЕННЫХ АППАРАТОВ ТЕПЛООБМЕННЫЕ

КОНСТРУКЦИИ ТЕПЛООБМЕННЫХ АППАРАТОВ

ТЕПЛООБМЕННЫЕ АППАРАТЫ ПОДРАЗДЕЛЯЮТ НА ГРУППЫ l Поверхностные теплообменники, в которых перенос тепла между средами происходит через разделяющую их поверхность теплообмена – глухую стенку; l Теплообменники смешения, в которых тепло передается от одной среды к другой через их непосредственный контакт; l Регенеративные теплообменники, в которых нагрев происходит за счет их соприкосновения с ранее нагретыми твердыми телами – насадкой, заполняющей аппарат, периодически нагреваемой другим теплоносителем.

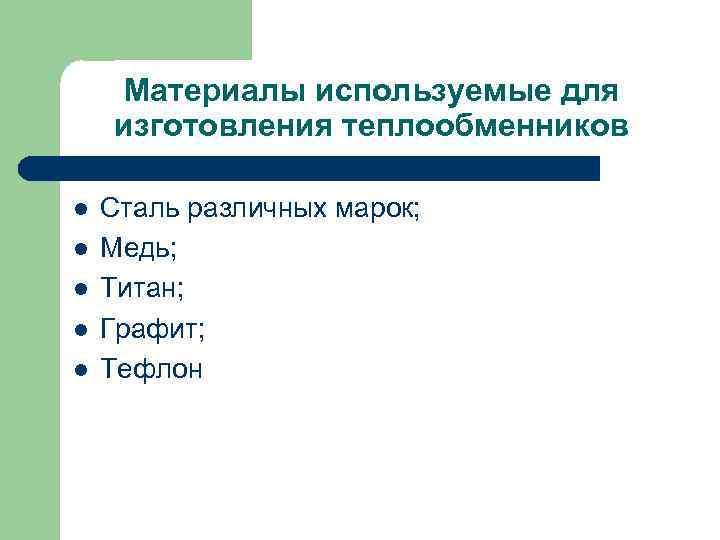

Материалы используемые для изготовления теплообменников l Сталь различных марок; l Медь; l Титан; l Графит; l Тефлон

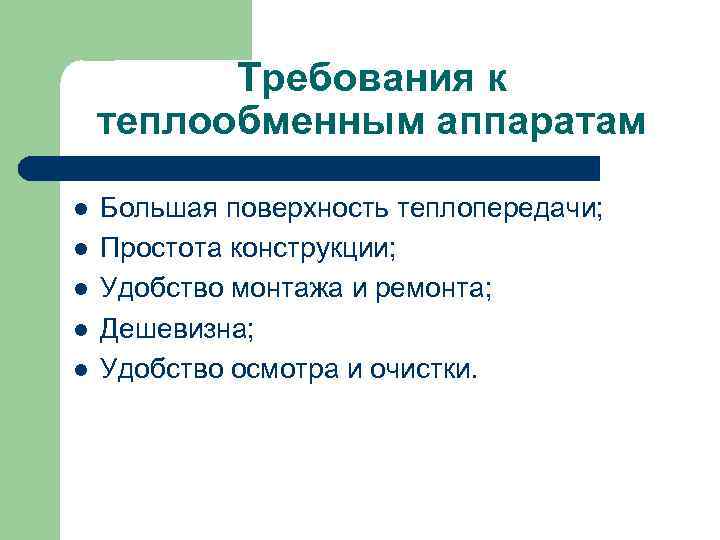

Требования к теплообменным аппаратам l Большая поверхность теплопередачи; l Простота конструкции; l Удобство монтажа и ремонта; l Дешевизна; l Удобство осмотра и очистки.

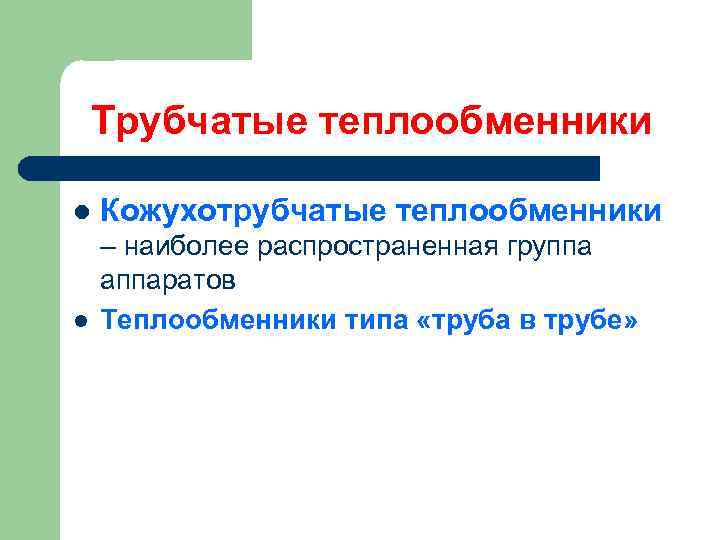

Трубчатые теплообменники l Кожухотрубчатые теплообменники – наиболее распространенная группа аппаратов l Теплообменники типа «труба в трубе»

Змеевиковые теплообменники l Погружные теплообменники l Оросительные теплообменники

Кожухотрубчатый теплообменник жесткой конструкции: 1 - кожух; 2 - трубные решетки; 3 - трубы; 4 - крышка; 5 - днище; 6 - болт; 7 - прокладка; I и II -теплоносители

Многоходовые (по трубному пространству) кожухотрубчатые теплообменники жесткой конструкции: а - двухходовый; б - четырехходовый; 1 -крышки; 2 -перегородки в крышках; I и II теплоносители

Способы размещения труб в трубных решетках: а по вершинам правильных шестиугольников; б по вершинам квадратов; в по концентрическим окружностям; 1 корпуса; 2 трубы (t шаг труб; d диаметр труб)

Кожухотрубчатые теплообменники компенсирующими устройствами а теплообменник с линзовым компенсатором (полужесткая конструкция); б - аппарат с плавающей головкой; б аппарат с U образными трубами; 1 кожухи; 2 трубы; 3 линзо вый компенсатор; 4 плавающая головка; I и II теплоносители.

Двухтрубный теплообменник типа "труба в трубе" 1 внутренние трубы; 2 наружные трубы; 3 соединительные колена (калачи); 4 соединительные патрубки; I и II теплоносители

Аппараты с погруженными теплообменниками а с одним спиральным змеевиком; б с несколькими спиральными змеевиками; в с прямыми трубами; 1 погруженные трубы; 2 корпуса; 1 и II теплоносители

Оросительный холодильник 1 – трубы; 2 соединительные колена (калачи); 3 – желоб для распределения охлаждающей воды; 4 корыто для сбора воды

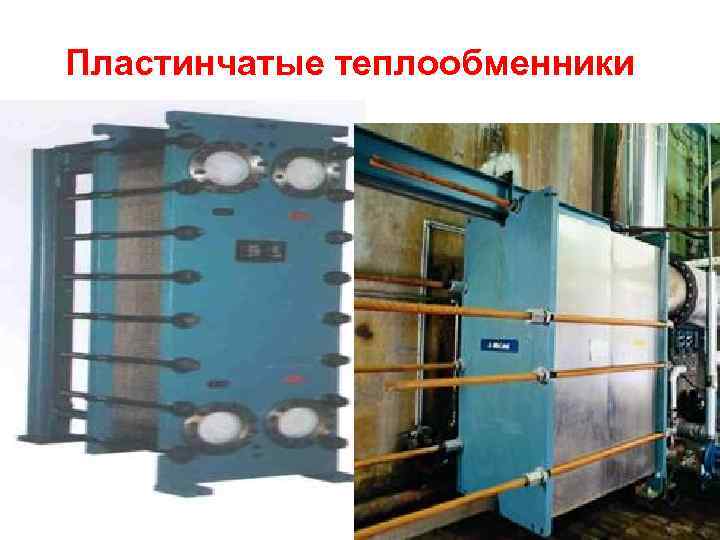

Пластинчатые теплообменники

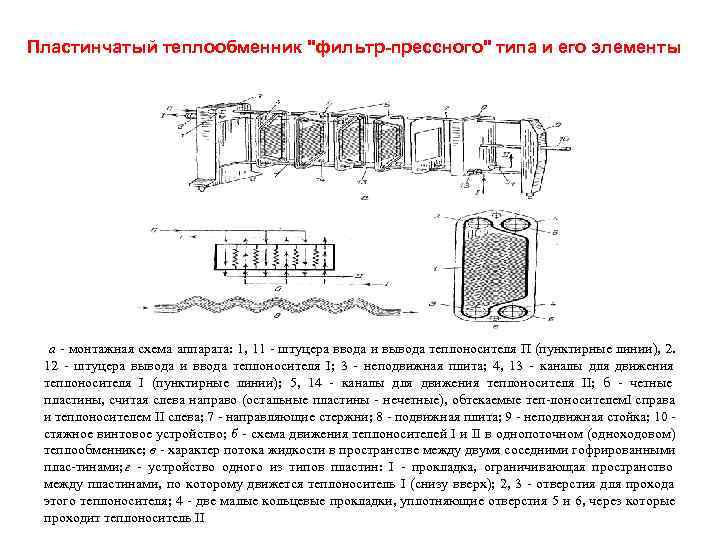

Пластинчатый теплообменник "фильтр-прессного" типа и его элементы а монтажная схема аппарата: 1, 11 штуцера ввода и вывода теплоносителя П (пунктирные линии), 2. 12 штуцера вывода и ввода теплоносителя I; 3 неподвижная плита; 4, 13 каналы для движения теплоносителя I (пунктирные линии); 5, 14 каналы для движения теплоносителя II; б четные пластины, считая слева направо (остальные пластины нечетные), обтекаемые теп лоносителем. I справа и теплоносителем II слева; 7 направляющие стержни; 8 подвижная плита; 9 неподвижная стойка; 10 стяжное винтовое устройство; б схема движения теплоносителей I и II в однопоточном (одноходовом) теплообменнике; в характер потока жидкости в пространстве между двумя соседними гофрированными плас тинами; г устройство одного из типов пластин: I прокладка, ограничивающая пространство между пластинами, по которому движется теплоноситель I (снизу вверх); 2, 3 отверстия для прохода этого теплоносителя; 4 две малые кольцевые прокладки, уплотняющие отверстия 5 и 6, через которые проходит теплоноситель II

Схема пластинчатого теплообменника

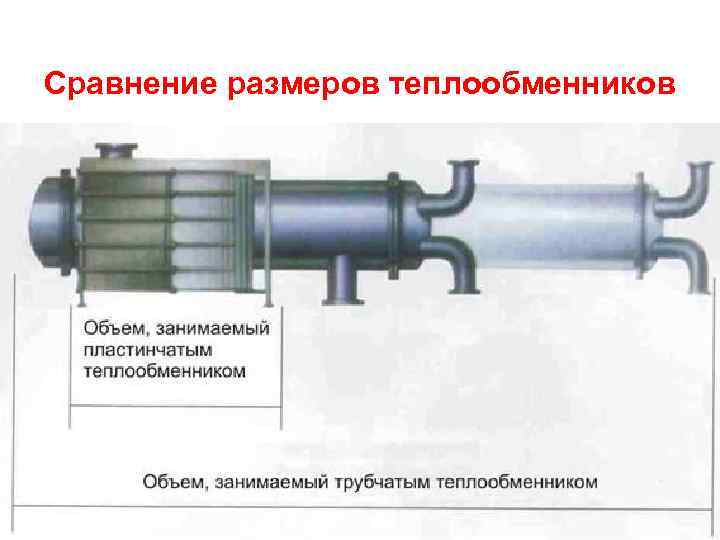

Сравнение размеров теплообменников

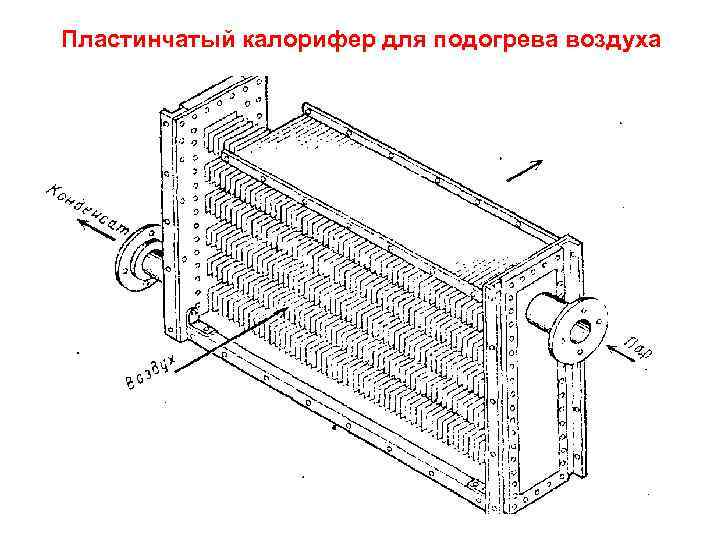

Пластинчатый калорифер для подогрева воздуха

Спиральный теплообменник: 1, 2 металлические листы; 3 пластина перегородка; 4 крышки; 5 фланцы; 6 прокладка; 7 дистанционная полоса; I и II теплоносители

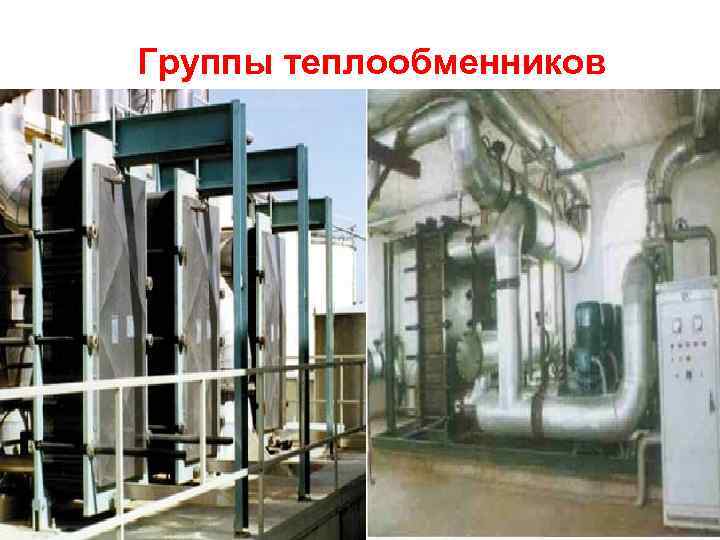

Группы теплообменников

Тепловой узел
