Конструкции плоских перекрытий МНОГОЭТАЖНОЕ КАРКАСНОЕ ЗДАНИЕ

Конструкции плоских перекрытий

МНОГОЭТАЖНОЕ КАРКАСНОЕ ЗДАНИЕ С БАЛОЧНЫМИ ПЕРЕКРЫТИЯМИ 1 – фундаменты; 2 – колонны; 3 – ригели; 4 – плиты перекрытия; 5 – несущие конструкции покрытия; 6 – плиты покрытия; 7 – несущая стена из крупных блоков

КЛАССИФИКАЦИЯ ПЛОСКИХ ПЕРЕКРЫТИЙ По конструктивным признакам перекрытия бывают: - балочные сборные; - ребристые монолитные перекрытия с балочными плитами; - ребристые монолитные перекрытия с плитами, опертыми по контуру; - балочные сборно-монолитные; - безбалочные сборные; - безбалочные монолитные; - безбалочные сборно-монолитные. Плиты в зависимости от соотношения сторон опорного контура могут быть: - при соотношении сторон l 2/l 1 > 2 – балочные (рис. а), работающими на изгиб в направлен ии меньшей стороны; - при соотношении сторон l 2/l 1 2 – опертыми по контуру (рис. б), работающими на изгиб в двух направлениях. а – в одном напр. ; б – в двух напр. .

КОНСТРУКТИВНАЯ СХЕМА БАЛОЧНОГО СБОРНОГО ПЕРЕКРЫТИЯ а) разрез перекрытия; б) перекрытия с различными направлениями ригеля 1 – ригель; 2 – плита; 3 – стеновая панель; 4 – колонна

МОНОЛИТНОЕ РЕБРИСТОЕ ПЕРЕКРЫТИЕ С БАЛОЧНЫМИ ПЛИТАМИ

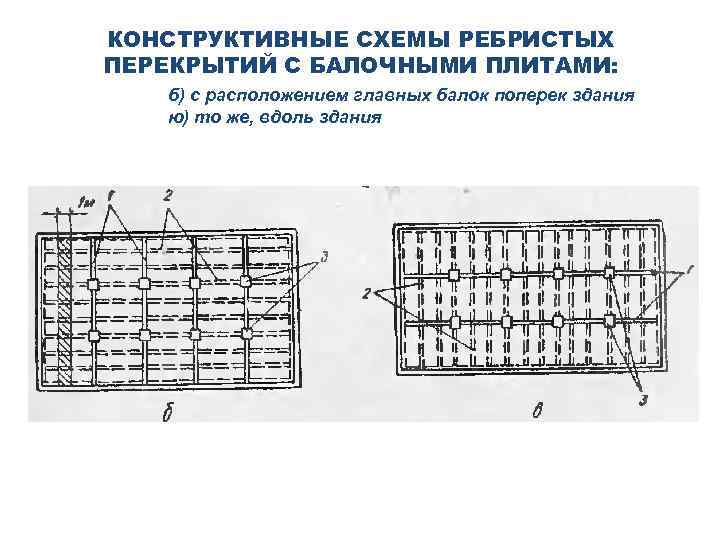

КОНСТРУКТИВНЫЕ СХЕМЫ РЕБРИСТЫХ ПЕРЕКРЫТИЙ С БАЛОЧНЫМИ ПЛИТАМИ: б) с расположением главных балок поперек здания ю) то же, вдоль здания

КОНСТРУКТИВНЫЕ СХЕМЫ РЕБРИСТЫХ ПЕРЕКРЫТИЙ С БАЛОЧНЫМИ ПЛИТАМИ: б) с главными балками в) без главных балок

МОНОЛИТНОЕ РЕБРИСТОЕ ПЕРЕКРЫТИЕ С ПЛИТАМИ, ОПЕРТЫМИ ПО КОНТУРУ

БАЛОЧНОЕ СБОРНО-МОНОЛИТНОЕ ПЕРЕКРЫТИЕ

БЕЗБАЛОЧНОЕ СБОРНОЕ ПЕРЕКРЫТИЕ

БЕЗБАЛОЧНОЕ МОНОЛИТНОЕ ПЕРЕКРЫТИЕ

БЕЗБАЛОЧНОЕ СБОРНО-МОНОЛИТНОЕ ПЕРЕКРЫТИЕ

ПЛИТЫ ПЕРЕКРЫТИЙ: а) многопустотные; б) ребристые а) б)

РАСЧЕТНЫЕ ПРОЛЕТЫ ПЛИТ При опирании: а) на полки ригелей; б) по верху ригелей; в) на капители (консоли) колонн; г) на стену и прогон.

ПЛИТЫ ПЕРЕКРЫТИЙ И ИХ РАСЧЕТНЫЕ СЕЧЕНИЯ а) б)

РАСЧЕТНАЯ СХЕМА ПОЛКИ И ЭПЮРА МОМЕНТОВ q l 01 Моп Мпр

АРМИРОВАНИЕ МНОГОПУСТОТНЫХ ПЛИТ 1 – нижняя плоская сварная сетка; 2 – продольная рабочая арматура; 3 – вертикальные плоские сварные каркасы; 4 – монтажная петля; 5 – верхняя плоская сварная сетка; 6 – защитный слой бетона толщиной 15 мм; 7 – поперечная (распределительная) арматура

АРМИРОВАНИЕ РЕБРИСТЫХ ПЛИТ 1 – арматурные каркасы продольных ребер; 3 – арматурная опорная сетка плиты; 5 – арматурная пролетная сетка плиты;

ВИДЫ СЕЧЕНИЙ РИГЕЛЯ

Пример построения эпюры материалов 1 2 1 2 Кр-1 Расчетная схема ригеля 1– 1 2 10 A-IІ h 0 Эпюра материалов (арматуры) 2 25 A-IIІ 2 10 A-ІI 2 28 A-IIІ А Mпр В 2 28 A-ІІI 2– 2 2 28 A-ІІI + 2 25 A-ІІI Эпюра поперечных сил 2 10 A-IІ Q A h 01 Qsw 8 A-IІ Qsw QB Кр-1 8 A-II 2 28 A-IIІ 8 A-II шаг 150 10 A-ІI 8 A-II шаг 400 шаг 150 28 A-IІI 25 A-IІI 20

Схемы усилий в стыке ригелей: а – условная; б – расчетная

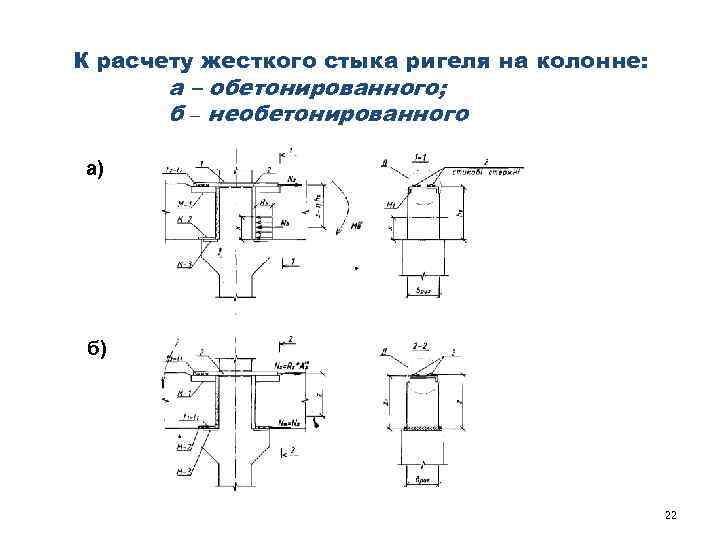

К расчету жесткого стыка ригеля на колонне: а – обетонированного; б – необетонированного а) б) 22

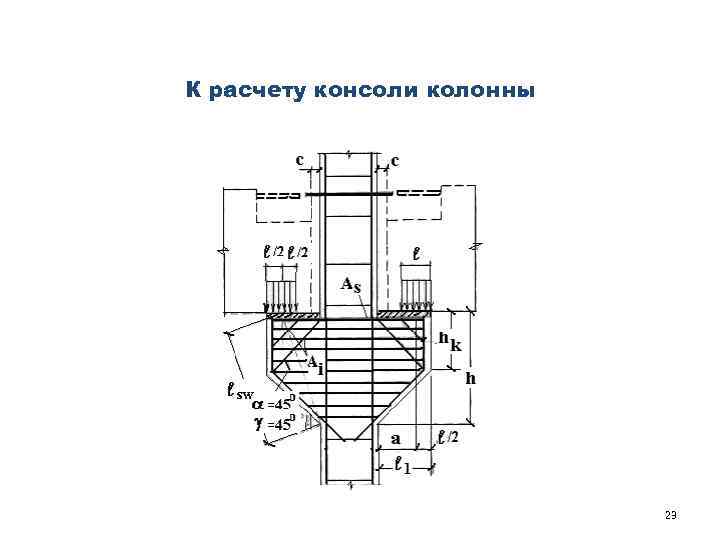

К расчету консоли колонны 23
